家庭照明电路设计.
电工电子技术课程设计
题目：家庭照明电路设计
班级：装控10-1
学号：
姓名：
指导教师：
时间：
广东石油化工学院
目录
一、设计目的 (3)
二、家庭照明电路组成部分的功能和安装要求 (3)
三、设计的总体思路 (8)

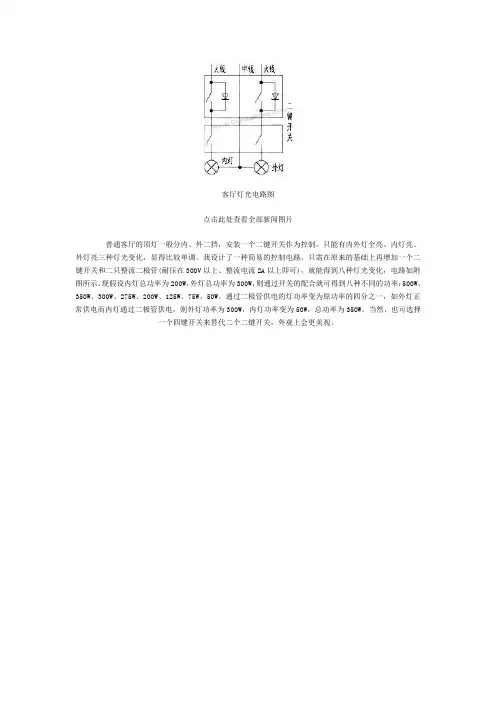

四、电路布线施工图及及电路原理图 (9)
五、安装用电路元器件以及预算 (12)
六、施工要求 (13)
七、设计总结 (15)
家庭照明电路设计
一、设计目的
1、理解家庭电路的基本原理，巩固和加深在电路课程中所学的
理论知识和实践技能。
2、学会查阅相关手册和资料，了解照明电灯的相关知识，培
养独立分析与解决问题的能力。
3、掌握常用电子电路的一般设计方法，学会使用常用电子元器
件,正确开绘制电路图。
4、掌握平面图的正规设计与应用。
5、认真写好总结报告，培养严谨的作风与科学态度，提高我们
从实践中提高的能力。
二、家庭照明电路组成部分的功能和安装要求
家庭照明电路组成部分主要包括电能表、闸刀、空气开关、导线（包括火线和零线）、熔断器、电灯开关、电灯和插座这几部
分。
1、电能表
电能表的作用是测量电路消耗了多少电能，计量每单位消耗的电能值，也就是度或者千瓦时，电能表常见的有感应式机械电度表和电子式电能表。
感应式机械电度表其工作原理为：根据电磁感应原理，电表通电时，在电流线圈和电压线圈产生电磁场，在铝盘上形成转动力矩，
通过传动齿轮带动计度器计数，电流电压越大，转矩越大，计数越快，用电越多。铝盘的转动力矩与负载的有功功率成正比。
电子式电度表是利用电子电路/芯片来测量电能；用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压、电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号；脉冲信号驱动步进马达带动机械计度器显示，或送微计算机处理后进行数码显示。
在安装电能表时，进户电源线在允许的范围内线径越大越好，有条件建议使用单相电缆。必须安装在户外。进户电源线必须套绝缘管。下列场合不允许安装电能表，在易燃易爆的危险场所；有腐蚀性气体或高温的危险场所；有磁场影响及多灰尘的地方。
2、闸刀
闸刀开关是一种手动配电电器。主要用来隔离电源或手动接通与断开交直流电路，也可用于不频繁的接通与分断额定电流以下的负载，如小型电动机、电炉等。闸刀刀开关是最经济但技术指标偏低的一种刀开关。闸刀开关也称开启式负荷开关。
使用闸刀开关时应注意要将它垂直的安装在控制屏或开关扳上，不可随意搁置；进线座应在上方，接线时不能把它与出线座搞反，否则在更换熔丝时将会发生触电事故；更换熔丝必须先拉开闸刀，并换上与原用熔丝规格相同的新熔丝，同时还要防止新熔丝受到机械损伤；若胶盖和瓷底座损坏或胶盖失落，闸刀开关就不可再使用，以防止安全事故。
3、漏电开关
漏电保护主要作用是解决漏电问题（相线流出多少电流，中性线就要回来多少电流，一旦有电流缺失，比如人体触电，电流通过人体流到地上的时候，一般超过30毫安，漏电保护器就会工作，切断电源，从而杜绝了电流对人体伤害），但是一般专用的漏电保护开关是不起过载保护用的（现在大多带过载保护）。当电流超过一
定的电流的时候自身会发热，（利用双金属片受热弯曲的道理）导致开关里面的脱扣装置脱扣，从而切断电源，保护电路不因过大的电流而烧毁！同时也起到保护电路的作用。
漏电开关的动作原理是：在一个铁芯上有两个组：一个输入电流绕组和一个输出电流绕组，当无漏电时，输入电流和输出电流相等，在铁芯上二磁通的矢量和为零，就不会在第三个绕组上感应出电势，否则第三绕组上就会感应电压形成，经放大去推动执行机构，使开关跳闸。
漏电保护器工作原理：正常工作时电路中除了工作电流外没有漏电流通过漏电保护器，此时流过零序互感器(检测互感器)的电流大小相等，方向相反，总和为零，互感器铁芯中感应磁通也等于零，二次绕组无输出，自动开关保持在接通状态，漏电保护器处于正常运行。当被保护电器与线路发生漏电或有人触电时，就有一个接地故障电流，使流过检测互感器内电流量和不为零，互感器铁芯中感应出现磁通，其二次绕组有感应电流产生，经放大后输出，使漏电脱扣器动作推动自动开关跳闸达到漏电保护的目的。
在安装空气开关时，要搞清楚入线是不是三相电路。如果确定是两相的,就应该零线接零线，地线接外壳，火线随便接一个就可以了。现在一般家用空开都是导轨式安装，开关下部有一个拉片，插上螺刀向下扳一下就能从导轨上取下，要把连线拆除。带电拆除时，要请有经验的电工来做。
4、电线
照明电路里的两根电线，一根叫火线，一般为红色或黄色或绿色；另一根则叫零线，一般为蓝色或黄色；此外还有地线，一般为黄绿色或黑色。
火线和零线的区别在于它们对地的电压不同：火线的对地电压等于220V；零线的对地的电压等于零（它本身跟大地相连接在一起的）。所以当人的一部分碰上了火线，另一部分站在地上，人的这两个部分之间的电压等于220V，就有触电的危险了。反之人即使用
手去抓零线，如果人是站在地上的话，由于零线的对地的电压等于零，所以人的身体各部分之间的电压等于零，人就没有触电的危险。
火线是照明电路里的对地电压等于220V的线，用家用试电笔可以测试出来。零线是变压器中性点引出的线路，与相线构成回路对用电设备进行供电，通常情况下，零线在变压器中性点处与地线重复接地，起到双重保护作用。
接地是电器设备安全技术中最重要的工作，应该认真对待。那种不加考虑随意接地的做法常常会给计算机设备造成不良的后果，严重时会烧毁整个设备应用系统，甚至造成人身伤害。正确接地可提高整个系统的抗干扰能力
在连接导线时千万不要将零线端和定位用的地线端连在一起，因为有的设备采用二线插头，如果设备的电源火线、零线接反或使用中插错位置，必将造成火线、零线短路，烧坏设备，造成不可弥补的损失。因此，即使家里或单位的三线插座中没有接地，也最好使用三线电源插头和三线插座。交流电源线分为零线和火线。零线总是与大地的电位相等（但并不是说大地的电位就一定低），火线与零线保持呈正弦振荡式的压差。因为人在自然状态下与大地是零电位差的，所以一般情况下，人接触零线是不会被电击的。用电器把外壳与地线连接（接地）就可以保护人不触电，就是这个原因。所以，火线与零线接反，会埋下用电安全隐患，一般要严格区分。
5、熔断器
熔断器也被称为保险丝，它是一种安装在电路中，保证电路安全运行的电器元件。熔断器其实就是一种短路保护器，广泛用于配电系统和控制系统，主要进行短路保护或严重过载保护。
熔断器以金属导体作为熔体而分断电路的电器，串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备以及家用电器都起到了一定的保护作用。具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。因此，在一定过载电流范围内至电流恢复正常，
