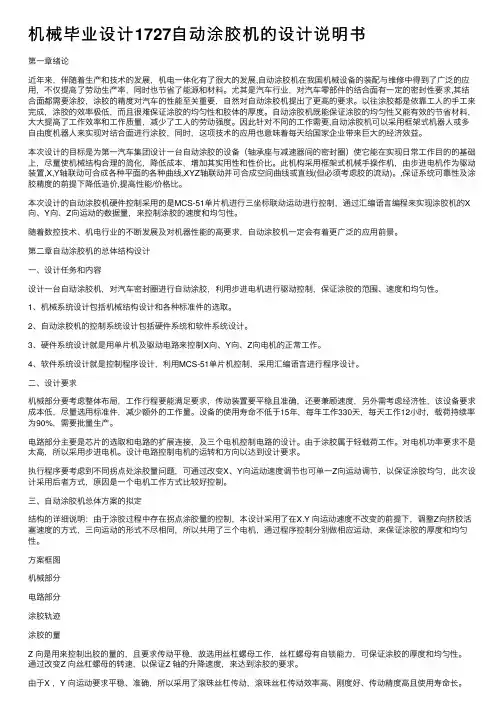

机械毕业设计1727⾃动涂胶机的设计说明书第⼀章绪论近年来,伴随着⽣产和技术的发展,机电⼀体化有了很⼤的发展,⾃动涂胶机在我国机械设备的装配与维修中得到了⼴泛的应⽤,不仅提⾼了劳动⽣产率,同时也节省了能源和材料。
尤其是汽车⾏业,对汽车零部件的结合⾯有⼀定的密封性要求,其结合⾯都需要涂胶,涂胶的精度对汽车的性能⾄关重要,⾃然对⾃动涂胶机提出了更⾼的要求。
以往涂胶都是依靠⼯⼈的⼿⼯来完成,涂胶的效率极低,⽽且很难保证涂胶的均匀性和胶体的厚度。
⾃动涂胶机既能保证涂胶的均匀性⼜能有效的节省材料,⼤⼤提⾼了⼯作效率和⼯作质量,减少了⼯⼈的劳动强度。
因此针对不同的⼯作需要,⾃动涂胶机可以采⽤框架式机器⼈或多⾃由度机器⼈来实现对结合⾯进⾏涂胶,同时,这项技术的应⽤也意味着每天给国家企业带来巨⼤的经济效益。
本次设计的⽬标是为第⼀汽车集团设计⼀台⾃动涂胶的设备(轴承座与减速器间的密封圈)使它能在实现⽇常⼯作⽬的的基础上,尽量使机械结构合理的简化,降低成本,增加其实⽤性和性价⽐。
此机构采⽤框架式机械⼿操作机,由步进电机作为驱动装置,X,Y轴联动可合成各种平⾯的各种曲线,XYZ轴联动并可合成空间曲线或直线(但必须考虑胶的流动)。
,保证系统可靠性及涂胶精度的前提下降低造价,提⾼性能/价格⽐。
本次设计的⾃动涂胶机硬件控制采⽤的是MCS-51单⽚机进⾏三坐标联动运动进⾏控制,通过汇编语⾔编程来实现涂胶机的X 向、Y向、Z向运动的数据量,来控制涂胶的速度和均匀性。
随着数控技术、机电⾏业的不断发展及对机器性能的⾼要求,⾃动涂胶机⼀定会有着更⼴泛的应⽤前景。
第⼆章⾃动涂胶机的总体结构设计⼀、设计任务和内容设计⼀台⾃动涂胶机,对汽车密封圈进⾏⾃动涂胶,利⽤步进电机进⾏驱动控制,保证涂胶的范围、速度和均匀性。
