人教版高中物理选修3-1综合能力测试(附详解答案)

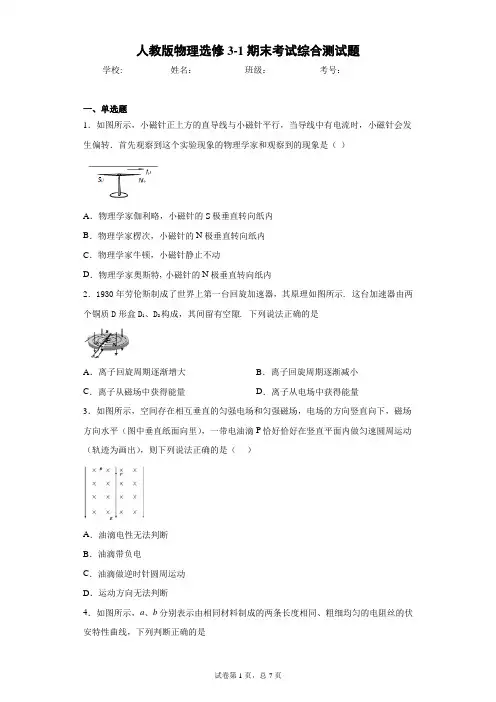

人教版物理选修3-1期末考试综合测试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，小磁针正上方的直导线与小磁针平行，当导线中有电流时，小磁针会发生偏转．首先观察到这个实验现象的物理学家和观察到的现象是（）A．物理学家伽利略，小磁针的S极垂直转向纸内B．物理学家楞次，小磁针的N极垂直转向纸内C．物理学家牛顿，小磁针静止不动D．物理学家奥斯特, 小磁针的N极垂直转向纸内2．1930年劳伦斯制成了世界上第一台回旋加速器，其原理如图所示. 这台加速器由两个铜质D形盒D1、D2构成，其间留有空隙. 下列说法正确的是A．离子回旋周期逐渐增大B．离子回旋周期逐渐减小C．离子从磁场中获得能量D．离子从电场中获得能量3．如图所示，空间存在相互垂直的匀强电场和匀强磁场，电场的方向竖直向下，磁场方向水平（图中垂直纸面向里），一带电油滴P恰好恰好在竖直平面内做匀速圆周运动（轨迹为画出），则下列说法正确的是（）A．油滴电性无法判断B．油滴带负电C．油滴做逆时针圆周运动D．运动方向无法判断4．如图所示，a、b分别表示由相同材料制成的两条长度相同、粗细均匀的电阻丝的伏安特性曲线，下列判断正确的是A．a代表的电阻丝较粗B．b代表的电阻丝较粗C．a电阻丝的阻值小于b电阻丝的阻值D．图线表示电阻丝的阻值与电压成正比5．粒子甲的质量与电荷量分别是粒子乙的4倍与2倍，两粒子均带正电．让它们在匀强磁场中同一点以大小相等、方向相反的速度开始运动．已知磁场方向垂直纸面向里．以下四个图中，能正确表示两粒子运动轨迹的是（）A．B．C．D．6．如图所示的电路中，输入电压U恒为12V，灯泡L标有“6V 12W”字样，电动机线圈的电阻R M=0.5Ω．若灯泡恰能正常发光且电动机转动，以下说法中正确的是（）A．电动机的输入功率是12W B．电动机的输出功率12WC．电动机的热功率是12W D．整个电路消耗的电功率是22W 7．如图所示，一带电油滴悬浮在平行板电容器两极板A、B之间的P点，处于静止状态.现将极板A向下平移一小段距离，但仍在P点上方，其它条件不变.下列说法中正确的是()A．液滴将向下运动B．液滴将向上运动C．电容器电容变小D．极板带电荷量将减少8．某静电场中的电场线如图所示，带电粒子在电场中仅受电场力作用，沿图中虚线由M运动到N，以下说法不．正确的是()A．粒子是正电荷B．粒子在M点的加速度小于在N点的加速度C．粒子在M点的电势能小于在N点的电势能D．粒子在M点的动能小于在N点的动能二、多选题9．如图所示，在匀强磁场B的区域中有一光滑斜面体，其上放了一根导线，当通以图示方向的电流I后，导线恰能保持静止，则磁感应强度B的方向可能是（）A．垂直纸面向外 B．垂直斜面向下C．竖直向下 D．水平向左10．静电喷涂是利用静电现象制造的，其原理如图所示．以下说法正确的是（）A．涂料微粒带正电B．涂料微粒所受电场力的方向与电场方向相反C．电场力对涂料微粒做正功D．涂料微粒的电势能变大11．如图所示，一带负电的质点在固定的正的点电荷作用下绕该正电荷做匀速圆周运动，周期为T0，轨道平面位于纸面内，质点的速度方向如图中箭头所示，现加一垂直于轨道平面的匀强磁场，已知轨道半径并不因此而改变，则()A．若磁场方向指向纸里，质点运动的周期将大于T0B．若磁场方向指向纸里，质点运动的周期将小于T0C．若磁场方向指向纸外，质点运动的周期将大于T0D．若磁场方向指向纸外，质点运动的周期将小于T012．如右图所示的电路图，电源电动势为E，下列说法正确的是（）A．滑动变阻器滑片向下移动时，R2两端电压变小B．滑动变阻器滑片向下移动时，R2两端电压变大EC．滑动变阻器滑片位于中间时，R2两端电压为2ED．滑动变阻器滑片位于中间时，R2两端电压小于2三、实验题13．为了测量一节干电池的电动势和内电阻，实验室准备了下列器材供选用：A．待测干电池一节B．直流电流表（量程0 ~ 0.6 ~ 3 A，0.6 A挡内阻为0.1Ω，3 A挡内阻为0.02Ω）C．直流电压表（量程0 ~ 3 ~ 15 V，3 V挡内阻为5 kΩ，15 V挡内阻为25 kΩ）D．滑动变阻器（阻值范围为0 ~ 15Ω，允许最大电流为1A）E．滑动变阻器（阻值范围为0 ~ 1000Ω，允许最大电流为0.2 A）F．开关G．导线若干（1）将如图所示中的器材，进行实物连线_______；（2）为尽可能减少实验的误差，其中滑动变阻器选______（填代号）；（3）根据实验记录，画出的U—I图线如图所示，从中可求出待测干电池的电动势为E=_____V，内电阻为r=______Ω．14．现要测定一段粗细均匀、电阻约为60 Ω的合金丝的电阻率，若已测得其长度，要尽量精确的测量其电阻值R，器材有：电池组(电动势3.0 V，内阻约为1 Ω)电流表(量程0～100 mA，内阻约0.5 Ω)电压表(量程0～3 V，内阻约3 kΩ)滑动变阻器R1(0～10 Ω，允许最大电流2.0 A)；滑动变阻器R2(0～500 Ω，允许最大电流0.5 A)；开关一个、导线若干．(1)以上器材中，所用的滑动变阻器应选________．(填“R1”或“R2”)(2)用螺旋测微器测量合金丝直径时的刻度位置如图7甲所示，读数为________mm.(3)如图乙所示是测量合金丝电阻的电路，闭合开关之前，滑动变阻器的滑片应移到________．(填“最左端”或“最右端”)(4)为了更准确地测出合金丝的阻值，在不更换实验器材的条件下，对实验应改进的是________．(填选项前的字母)A．电流表连接方式改为内接法B．滑动变阻器连接方式改为限流式四、解答题15．如图所示，边长为L=0.8m的正方形ABCD区域内存在竖直方向的匀强电场，一带负电的粒子从A点沿AB方向以初速v0=2×105m/s射入电场，最后从C点离开电场．已知带电粒子的电量q=10-8C，质量m=10-16kg，不计粒子重力．（1）试判断电场强度的方向；（2）粒子从A点飞到C点所用的时间t；（3）电场强度E的大小．16．如图所示，直角坐标系xOy位于竖直平面内，在水平的x轴下方存在匀强磁场和匀强电场，磁场的磁感应强度为B，方向垂直xOy平面向里，电场线平行于y轴．一质量为m、电荷量为q的带正电的小球，从y轴上的A点水平向右抛出，经x轴上的M 点进入电场和磁场，恰能做匀速圆周运动，从x轴上的N点第一次离开电场和磁场，MN 之间的距离为L，小球过M点时的速度方向与x轴的方向夹角为.不计空气阻力，重力加速度为g，求（1）电场强度E的大小和方向；（2）小球从A点抛出时初速度v0的大小；（3）A点到x轴的高度h.17．如图所示，在xoy坐标平面的第一象限内有一沿y轴正方向的匀强电场,在第四象限内有一垂直于平面向外的匀强磁场．现有一质量为m，电荷量为q的负粒子（重力不计）从坐标原点o射入磁场，其入射方向与y轴负方向成45°角．当粒子运动到电场中坐标为（3L，L）的P点处时速度大小为v0，方向与x轴正方向相同．求：（1）粒子从O点射入磁场时的速度v．（2）匀强电场的场强E（3）粒子从O点运动到P点所用的时间．参考答案1．D【详解】发现电流周围存在磁场的科学家是奥斯特，根据安培定则可知该导线下方飞磁场方向垂直纸面向里，因此小磁针的N 极垂直转向纸内，故ABC 错误，D 正确．【点睛】本题考查了电流磁效应的发现已经直导线周围磁场的分部情况，比较简单，对于类似简单问题不能忽视，要不断加强练习．2．D【解析】 粒子在磁场中的周期2m T qBπ= ，与速度无关，故粒子周期不变，故AB 错误；离子在磁场中受到的洛伦兹力不做功，不能改变离子的动能，所以离子不能从磁场中获得能量．故C 错误；离子每次通过D 形盒D 1、D 2间的空隙时，电场力做正功，动能增加，所以离子从电场中获得能量．故D 正确；故选D ．点睛：回旋加速器是利用磁场中的圆周运动使离子反复加速的，加速电场的强弱不会影响最后的动能，但金属盒的半径制约了最大动能，达到最大半径后，粒子无法再回到加速电场继续加速．3．B【解析】【分析】带电油滴恰好在竖直平面内做匀速圆周运动，可知电场力和重力平衡，洛伦兹力充当向心力，由左手定则判断旋转的方向。

最新人教版高中物理选修3-1测试题全套带答案解析章末检测第一章（时间：90分钟满分：100分）-、单项选择题（本题共6小题，每小题4分，共24分）1.关于电场强度与电势的关系，下面各种说法中正确的是（）A.电场强度大的地方，电势一定高B.电场强度不变，电势也不变C.电场强度为零时，电势一定为零D.电场强度的方向是电势降低最快的方向答案D解析电场强度是描述静电力的性质的物理量，电势是描述电场能的性质的物理量，电场强度的大小和电势高低没有必然关系，电场线的方向，即电场强度的方向是电势降低最快的方向，选项A、B、C错误，选项D正确.2.如图1所示，空间有一电场，电场屮有两个点a和b.下列表述正确的是（）A.该电场是匀强电场B.Q点的电场强度比b点的人C.Q点的电势比〃点的尚D.正电荷在°、b两点受力方向相同答案C解析由电场线的分布可以看出，此电场不是匀强电场，选项A错误；b点电场线比G点电场线密，故Q 点的电场强度比b点的小，B不正确；根据电场线的方向知Q点的电势比b点的大，故C正确.正电荷在a、方两点受力方向分别沿a、b两点的切线方向，选项D错误.A3.空屮有两个等量的正电荷如和的，分别固定于力、B两点,DC为连线的中垂线，C为4、3两点连线的中点，将一正电荷^rtic点沿着中垂线移至无穷远处的过程中，下列结论正确的有（）A.电势能逐渐减小B.电势能逐渐增大C.?3受到的电场力逐渐减小D.$受到的电场力逐渐增大答案A解析中垂线CD段上的电场强度方向处处都是竖直向上，故正电荷①由C点沿着中垂线移至无穷远处的过程中，电场力做正功，电势能减小，A对，B错；中垂线上由C到D,电场强度先变大后变小，©受到的电场力先变大后变小，C、D错.%=5V 伟=3V~a c图34.如图3所示，a、b、c为电场屮同一条水平方向电场线上的三点，c为“的屮点，a、b电势分别为％= 5V、（p h=3 V.下列叙述正确的是（）A.该电场在c点处的电势一定为4VB.Q点处的场强&一定大于b点处的场强C.一正电荷从c点运动到b点电势能一定减少D.一正电荷运动到c点时受到的静电力rhe指向G答案c解析因不知该电场是否是匀强电场，所以£=乡不一定成立，c点电势不一定是4V,所以A、B两项错误.因（p a ＞（p h,电场线方向向右，正电荷从高电势点移到低电势点电场力做正功，电势能减少，受到的电场力指向b,所以C项正确、D项错误.5.空间存在甲、乙两相邻的金属球，甲球带正电，乙球原来不带电，由于静电感应，两球在空间形成了如图4所示稳定的静电场.实线为其电场线，虚线为其等势线，A. B两点与两球球心连线位于同一直线上，C、D两点关于直线对称，贝9（）A./点和B点的电势相同B.C点和D点的电场强度相同C.正电荷从力点移至B点，静电力做正功D.负电荷从C点沿直线CD移至D点，电势能先增大后减小答案C解析由题图可知生＞伽,所以正电荷从力移至静电力做正功，故A错误，C正确.C、D两点场强方向不同，故B错误.负电荷从C点沿直线CD移至D点，电势能先减小后增大，所以D错误，故选C.6.如图5所示，一半径为R的圆盘上均匀分布着电荷量为0的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、〃三个点，d和/>、〃和c、c和〃间的距离均为在a点处有一电荷量为q （q>0）的固定点电荷.已知b点处的场强为零，则〃点处场强的大小为伙为静电力常量）（）.A•谱B.牖C.障D.普詳答案B解析由于b点处的场强为零，根据电场叠加原理知，带电圆盘和a点处点电荷在b处产生的场强大小相等，方向相反.在d点处带电圆盘和°点处点电荷产生的场强方向相同，所以£=佑和+燼=^|器，所以B选项正确.二、多项选择题（本题共4小题，每小题4分，共16分）7.下列各量中，与检验电荷无关的物理量是（）A.电场力FB.电场强度EC.电势差UD.电场力做的功W答案BC解析电场力F=qE,与检验电荷有关，故A项错；电场强度£、电势差U与检验电荷无关，故B、C对; 电场力做功W=qU,与检验电荷有关，故D项错.8.带电粒子M只在电场力作用下由P点运动到0点，在此过程中克服电场力做了2.6X107 J的功，那么（）A.M在P点的电势能一定小于它在Q点的电势能B.戶点的场强一定小于0点的场强C.戶点的电势一定高于0点的电势D.M在P点的动能一定大于它在0点的动能答案AD解析因克服电场力做功，电势能增加，动能减小，所以A、D项正确；P、Q两点的场强大小不能确定, B项错；粒子电性未知，所以P、0两点的电势高低不能判定，C项错.图69. 如图6所示的电路中，是两金属板构成的平行板电容器.先将电键K 闭合，等电路稳定后再将K 断开，然后将B 板向下平移一小段距离，并且保持两板间的某点P 与/板的距离不变.则下列说法正确的 是（）A. 电容器的电容变小B. 电容器内部电场强度大小变大C. 电容器内部电场强度大小不变D. P 点电势升高答案ACD10・带电粒子在匀强电场中的运动轨迹如图7所示，如果带电粒子只受电场力作用从a 到b 运动，下列说 法正确的是（）A. 粒子带正电B. 粒子在。

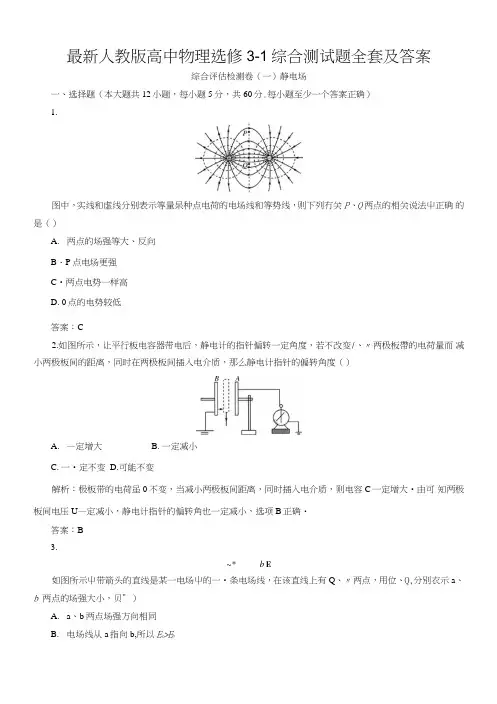

最新人教版高中物理选修3-1综合测试题全套及答案综合评估检测卷（一）静电场一、选择题（本大题共12小题，每小题5分，共60分.每小题至少一个答案正确）1.图中，实线和虚线分别表示等量杲种点电荷的电场线和等势线，则下列冇关P、Q两点的相关说法屮正确的是（）A.两点的场强等大、反向B・P点电场更强C•两点电势一样高D. 0点的电势较低答案：C2.如图所示，让平行板电容器带电后，静电计的指针偏转一定角度，若不改变/、〃两极板帶的电荷量而减小两极板间的距离，同时在两极板间插入电介质，那么静电计指针的偏转角度（）A.—定增大B. 一定减小C. 一•定不变D.可能不变解析：极板带的电荷虽0不变，当减小两极板间距离，同时插入电介质，则电容C一定增大•由可知两极板间电压U—定减小，静电计指针的偏转角也一定减小，选项B正确・答案：B3.~* b E如图所示屮带箭头的直线是某一电场屮的一•条电场线，在该直线上有Q、〃两点，用位、Q,分別衣示a、b 两点的场强大小，贝”）A.a、b两点场强方向相同B.电场线从a指向b,所以E a>E hC.电场线是直线，所以E a=E hD.不知a、b附近的电场线分布，E。

、E/,大小不能确定解析：由于电场线上每一点的切线方向跟该点的场强方向一致，而该电场线是直线，故A正确.电场线的疏密表示电场的强弱，只有一条电场线时，则应讨论如下：若此电场线为正点电荷电场中的，则有E a>E h；若此电场线为负点电荷电场中的，则有E（,<E b；若此电场线是匀强电场中的，则有E产Eb；若此电场线是等量异种点电荷电场中那一条直的电场线，则位和价的关系不能确定・故正确选项为A、D.答案：AD4.如图所示，三个等势面上有°、b、C、d四点，若将一止电荷由C经G移到d,电场力做止功忆，若由C经方移到〃，电场力做止功“2，贝|J()A.IV\>IV2 (Pi>(p2B.W}<W2(P\<(P2C.W. = W2D.W\ — W2(p\>(p2解析：由W二Uq可知= W2.由”cd= Uc&q >哄〃>0 , q>0 ,可知U c J>0. 故0>02>03 , D正确・答案：D5.，一B E右图为一匀强电场，某带电粒子从〃点运动到B点，在这一运动过程中克服重力做的功为2.0J,静电力做的功为1.5 J.下列说法止确的是（）A.粒子带负电B.粒了在/点的电势能比在B点少1.5 JC.粒子在/点的动能比在〃点少0.5 JD.粒子在/点的机械能比在B点少1.5 J解析：本题考查电荷在电场中的运动，从粒子运动的轨迹判断粒子带正电，A项错误；因为静电力做正功，电势能减小，所以B项错误；根据动能定理得"+ "（产二・0.5 J , B点的动能小于A点的动能，C项错误；静电力做正功，机械能增加，所以A点的机械能比B点的机械能要小1.5 J , D项正确・答案：D6.如图所示，在某一点电荷0产生的电场中有a 、b 两点,莫中。

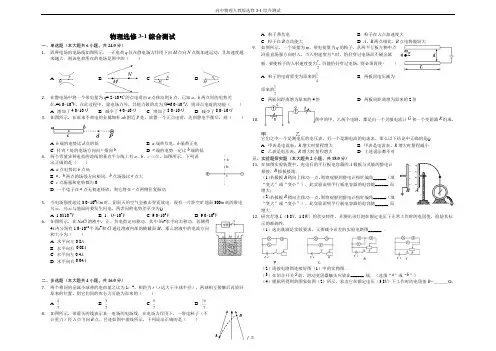

高中物理人教版选修3-1综合测试1 / 5物理选修3-1综合测试一、单选题（本大题共6小题，共24.0分）1. 四种电场的电场线如图所示．一正电荷q 仅在静电场力作用下由M 点向N 点做加速运动，且加速度越来越大．则该电荷所在的电场是图中的（ ）A.B.C.D.2. 在静电场中将一个带电量为q =-2×10-9C 的点电荷由a 点移动到b 点，已知a 、b 两点间的电势差U ab =1.0×104V ，在此过程中，除电场力外，其他力做的功为W =6.0×10-5J ，则该点电荷的动能（ ） A. 增加了4.0×10-5J B. 减少了4.0×10-5J C. 增加了8.0×10-5J D. 减少了8.0×10-5J3. 如图所示，在原来不带电的金属细杆ab 附近P 处，放置一个正点电荷，达到静电平衡后，则（ ）A. b 端的电势比d 点的低B. a 端带负电，b 端带正电C. 杆内c 处的电场方向由c 指向bD. a 端的电势一定比b 端的低4. 两个等量异种电荷的连线的垂直平分线上有a 、b 、c 三点，如图所示，下列说法正确的是（ ） A. a 点电势比b 点高B. a 、b 两点的场强方向相同，b 点场强比a 点大C. c 点场强和电势都为0D. 一个电子在a 点无初速释放，则它将在c 点两侧往复振动 5. 当电场强度超过3.0×106V /m 时，阴雨天的空气会被击穿而放电．现有一片距空旷地面300m 高的带电乌云，乌云与地面间要发生闪电，两者问的电势差至少为() A. 1.0X 10-4V B. 1．O ×104V C. 9.0×108V D. 9.0×109V6. 如图所示，在NaCl 溶液中，正、负电荷定向移动，其中Na +水平向右移动．若测得4s 内分别有1.0×1018个Na +和Cl -通过溶液内部的横截面M ，那么溶液中的电流方向和大小为（ ） A. 水平向左0.8A B. 水平向右 0.08A C. 水平向左0.4A D. 水平向右0.04A二、多选题（本大题共4小题，共16.0分）7. 两个相同的金属小球带的电荷量之比为1：7，相距为r （r 远大于小球半径），两球相互接触后再放回原来的位置，则它们间的库仑力可能为原来的（ ）A.B.C.D.8. 如图所示，带箭头的线表示某一电场的电场线．在电场力作用下，一带电粒子（不计重力）经A 点飞向B 点，径迹如图中虚线所示，下列说法正确的是（ ）A. 粒子带负电B. 粒子在A 点加速度大C. 粒子在B 点动能大D. A 、B 两点相比，B 点电势能较大9. 如图所示，一个质量为m 、带电荷量为q 的粒子，从两平行板左侧中点沿垂直场强方向射入，当入射速度为v 时，恰好穿过电场而不碰金属板．要使粒子的入射速度变为，仍能恰好穿过电场，则必须再使（ ）A. 粒子的电荷量变为原来的B. 两板间电压减为原来的C. 两板间距离增为原来的4倍D. 两板间距离增为原来的2倍10.图中的甲、乙两个电路，都是由一个灵敏电流计G 和一个变阻器R 组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是() A. 甲表是电流表，R 增大时量程增大 B. 甲表是电流表，R 增大时量程减小 C. 乙表是电压表，R 增大时量程增大 D. 上述说法都不对 三、实验题探究题（本大题共2小题，共18.0分）11. 在如图实验装置中，充电后的平行板电容器的A 极板与灵敏的静电计相接，B 极板接地． （1）若极板B 稍向上移动一点，则将观察到静电计指针偏角______ （填“变大”或“变小”），此实验说明平行板电容器的电容随______ 而增大； （2）若极板B 稍向左移动一点，则将观察到静电计指针偏角______ （填“变大”或“变小”），此实验说明平行板电容器的电容随______ 而增大．12. 研究灯泡L （3.8V ，1.8W ）的伏安特性，并测出该灯泡在额定电压下正常工作时的电阻值，检验其标示的准确性．（1）选出既满足实验要求，又要减小误差的实验电路图______ ．（2）请按电路图连接好图（1）中的实物图．（3）在闭合开关S 前，滑动变阻器触头应放在______ 端．（选填“a ”或“b ”）（4）根据所得到的图象如图（2）所示，求出它在额定电压（3.8V ）下工作时的电阻值R = ______ Ω．四、计算题（本大题共4小题，共40.0分）13.（10分）把质量是2.0×10-3kg的带电小球B用细线悬挂起来，如图所示．若将带电荷量为4.0×10-8C的小球A靠近B，平衡时细线与竖直方向成45°角，A、B在同一水平面上，相距0.30m，试求：（1）A球受到的电场力多大？（2）B球所带电荷量为多少？14.在xOy平面内，x＞0、y＞0的空间区域内存在匀强电场，场强大小为100V/m．现有一带负电的粒子，电量为q=2×10-7C，质量为m=2×10-6kg，从坐标原点O以一定的初动能射出，经过点P（4m，3m）时，其动能变为初动能的0.2倍，速度方向为y轴正方向．然后粒子从y轴上点M（0，5m）射出电场，此时动能变为过O点时初动能的0.52倍．粒子重力不计．（1）写出在线段OP上与M点等势的点Q的坐标；（2）求粒子由P点运动到M点所需的时间．15.（12分）在示波管中，电子通过电子枪加速，进入偏转电极，然后射到荧光屏上．如图所示，设电子的质量为m（不考虑所受重力），电荷量为e，从静止开始，经过加速电场加速，加速电压为U1，然后进入偏转电场，偏转电极中两板之间的距离为d，板长为L，偏转电压为U2，求电子射到荧光屏上的动能为多大？16.（10分）有一个直流电动机，把它接入0.2V电压的电路时，电动机不转，测得流过电动机的电流是0.4A，若把它接入2V电压的电路中，电动机正常工作，工作电流是1A．求：（1）电动机正常工作时的输出功率及电动机的效率；（2）如在正常工作时，转子突然被卡住，此时电动机的发热功率，并说明电动机为什么不能卡塞．（提示：电动机在电路中转子不转动时为纯电阻用电器）高中物理人教版选修3-1综合测试3 / 5答案和解析【答案】1. D2. A3. A4. B5. C6. B7. CD8. AD9. AD 10. BC11. 变大；极板正对面积增大；变大；板间距离减小 12. 丙；a ；7.613. 解：（1）对B 球受力分析如图所示，由几何关系知：F =mg tan45°=mg =2.0×10-2N ， 由牛顿第三定律知： F BA =F AB =2.0×10-2 N ． （2）又F =k故q B ==C =5.0×10-6 C ．答：（1）A 球受到的电场力2.0×10-2 N ；（2）B 球所带电荷量为5.0×10-6 C ． 14. 解：（1）设初动能为E k ，则粒子运动到P 点和M 点的动能分别为0.2E k 和0.52E k ；粒子由O 点运动到P 点，由动能定理：U OP •（-q ）=0.2E k -E k ； 粒子由O 点运动到M 点，由动能定理得：U OM •（-q ）=0.52E k -E k ； 因为M 点与Q 点等势，由以上两式可得：U OP :U OM =5:3； 如图所示：；由匀强电场中电势差与电场强度的关系U =Ed 可知：在电场强度方向，O 、P 、Q 三点间的距离满足：d OP ：d OQ =5：3；由几何关系不难得出，在直线OP 上，O 、P 、Q 三点间的距离依然满足：OP ：OQ =5：3； 由几何关系可得Q 点坐标为（2.4m ，1.8m ）；即：在线段OP 上与M 点等势的点Q 的坐标为（2.4m ，1.8m ）；（2）OP 与x 轴的夹角α，则：；由于OQ =3m ，而OM cos ∠MOP =3m ，所以MQ 垂直于OP ； 由于MQ 为等势线，因此OP 为电场线，方向从O 到P ；带电粒子从P 到M 过程中做类平抛运动，设运动时间为t ，在x 轴方向上：，；代入数据解得：t =1s ；即：粒子由P 点运动到M 点所需的时间为1s 。

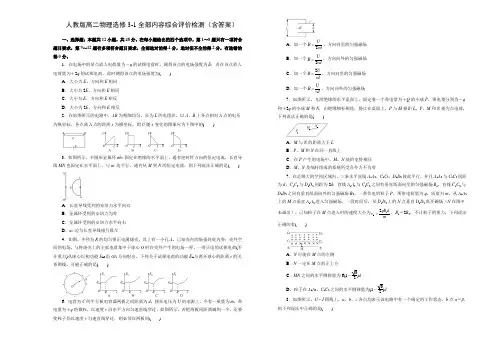

人教版高二物理选修3-1全部内容综合评价检测（含答案）一、选择题：本题共12小题，共48分。

在每小题给出的四个选项中，第1～8题只有一项符合题目要求，第9～12题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分。

1．在电场中的某点放入电荷量为－q的试探电荷时，测得该点的电场强度为E；若在该点放入电荷量为＋2q的试探电荷，此时测得该点的电场强度为()A．大小为E，方向和E相同B．大小为2E，方向和E相同C．大小为E，方向和E相反D．大小为2E，方向和E相反2．在如图所示的电路中，AB为粗细均匀、长为L的电阻丝，以A、B上各点相对A点的电压为纵坐标，各点离A点的距离x为横坐标，则U随x变化的图象应为下图中的()3．如图所示，半圆形金属环abc固定在绝缘的水平面上，通有逆时针方向的恒定电流，长直导线MN也固定在水平面上，与ac边平行，通有从M到N的恒定电流，则下列说法正确的是()A．长直导线受到的安培力水平向右B．金属环受到的安培力为零C．金属环受到的安培力水平向右D．ac边与长直导线相互排斥4．如图，半径为R的均匀带正电薄球壳，其上有一小孔A。

已知壳内的场强处处为零；壳外空间的电场，与将球壳上的全部电荷集中于球心O时在壳外产生的电场一样。

一带正电的试探电荷(不计重力)从球心以初动能E k0沿OA方向射出。

下列关于试探电荷的动能E k与离开球心的距离r的关系图线，可能正确的是()6．电容为C的平行板电容器两板之间距离为d，接在电压为U的电源上。

今有一质量为m，带电量为＋q的微粒，以速度v沿水平方向匀速直线穿过，如图所示。

若把两板间距离减到一半，还要使粒子仍以速度v匀速直线穿过，则必须在两板间()A．加一个2UBvd=，方向向里的匀强磁场B．加一个2UBvd=，方向向外的匀强磁场C．加一个2UBvd=，方向向里的匀强磁场D．加一个UBvd=，方向向外的匀强磁场7．如图所示，光滑绝缘的水平桌面上，固定着一个带电量为＋Q的小球P，带电量分别为－q 和＋2q的小球M和N，由绝缘细杆相连，静止在桌面上，P与M相距L，P、M和N视为点电荷，下列说法正确的是()A．M与N的距离大于LB．P、M和N在同一直线上C．在P产生的电场中，M、N处的电势相同D．M、N及细杆组成的系统所受合外力不为零7．在足够大的空间区域内，三条水平直线A1A2、C1C2、D1D2彼此平行，并且A1A2与C1C2间距为d，C1C2与D1D2间距为2d；直线A1A2与C1C2之间有垂直纸面向里的匀强磁场B1，直线C1C2与D1D2之间有垂直纸面向外的匀强磁场B2。

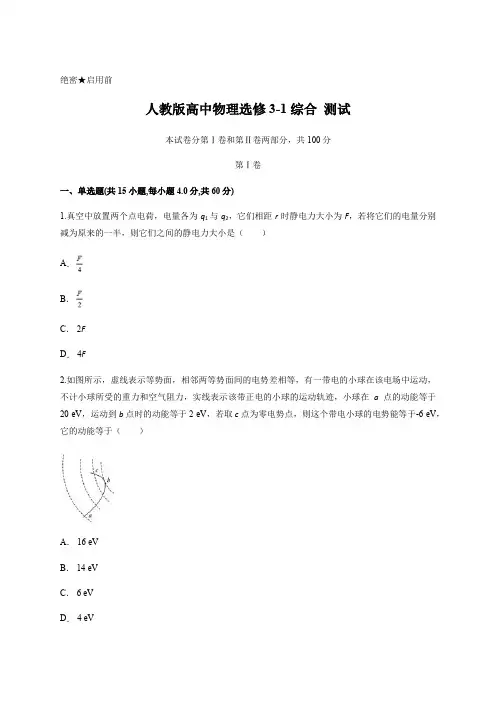

绝密★启用前人教版高中物理选修3-1 综合测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.真空中放置两个点电荷，电量各为q1与q2，它们相距r时静电力大小为F，若将它们的电量分别减为原来的一半，则它们之间的静电力大小是（）A．B．C． 2FD． 4F2.如图所示，虚线表示等势面，相邻两等势面间的电势差相等，有一带电的小球在该电场中运动，不计小球所受的重力和空气阻力，实线表示该带正电的小球的运动轨迹，小球在a点的动能等于20 eV，运动到b点时的动能等于2 eV，若取c点为零电势点，则这个带电小球的电势能等于-6 eV，它的动能等于（）A． 16 eVB． 14 eVC． 6 eVD． 4 eV3.避雷针能够避免建筑物被雷击的原因是()A．云层中带的电荷被避雷针通过导线导入大地B．避雷针的尖端向云层放电，中和了云层中的电荷C．云层与避雷针发生摩擦，避雷针上产生的电荷被导入大地D．以上说法都不对4.示波器是一种电子仪器，用它来观察电信号随时间变化的情况．示波器的核心部件是示波管，由电子枪、偏转电极和荧光屏组成，其原理图如图甲所示，图乙是从右向左看到的荧光屏的平面图．在偏转电极XX′、YY′上都不加电压时，电子束将打在荧光屏的中心点O.下列是运用偏转电场实现对电子束的控制的方法：①让亮斑沿OY向上移动，要在偏转电极YY′加电压，且Y′比Y电势高；②让亮斑移到荧光屏的左上方，要在偏转电极XX′、YY′加电压，且X比X′电势高、Y比Y′电势高；③让荧光屏上出现一条水平亮线，只需在偏转电极XX′上加特定的周期性变化的电压(扫描电压)；④让荧光屏上出现正弦曲线，需在偏转电极XX′上加适当频率的扫描电压、在偏转电极YY′上加按正弦规律变化的电压；以上说法中正确的是()A．①②B．②③C．②④D．③④5.一个带正电的点电荷以一定的初速度v0(v0≠0)，沿着垂直于匀强电场的方向射入电场，则其可能的运动轨迹应该是以下图中的()A．B．C．D．6.关于逻辑电路，下列说法正确的是()A．逻辑电路就是数字电路B．逻辑电路可存在两种以上的状态C．集成电路由三种最基本的门电路构成D．集成电路可靠性高、寿命长，但耗电量高7.如图所示，电源电动势为12 V，电源内阻为l.0 Ω，电路中的电阻R为1.5 Ω，小型直流电动机M的内阻为0.5 Ω，闭合开关S后，电动机正常转动时，电流表的示数为2.0.则以下判断中正确的是（）A．电动机的输出功率为14.0 WB．电源输出的电功率为20.0 WC．电动机产生的热功率4.0 WD．电动机两端的电压为5.0 V8.如图所示L1灯与L2灯的电阻相同，当滑动变阻器R的滑片P向上滑动时，两灯亮度变化情况是( )A． L1灯变亮，L2灯变亮B． L1灯变暗，L2灯变亮C． L1灯变暗，L2灯变暗D． L1灯变亮，L2灯变暗9.有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该()A．换用“×1 k”挡，不必重新调整调零旋钮B．换用“×10”挡，不必重新调整调零旋钮C．换用“×1 k”挡，必须重新调整调零旋钮D．换用“×10”挡，必须重新调整调零旋钮10.某同学利用电流传感器研究电容器的放电过程，他按如图甲所示连接电路．先使开关S接1，电容器很快充电完毕．然后将开关掷向2，电容器通过R放电，传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的I－t曲线如图乙所示．他进一步研究滑动变阻器的阻值变化对曲线的影响，断开S，先将滑片P向右移动一段距离，再重复以上操作，又得到一条I－t曲线．关于这条曲线，下列判断正确的是()甲乙A．曲线与坐标轴所围面积将增大B．曲线与坐标轴所围面积将减小C．曲线与纵轴交点的位置将向上移动D．曲线与纵轴交点的位置将向下移动11.一条形磁体静止在斜面上,固定在磁体中心的竖直上方的水平导线中通有垂直纸面向里的恒定电流,如图所示.若将磁体的N极位置与S极位置对调后,仍放在斜面上原来的位置,则磁体对斜面的压力F N和摩擦力F f的变化情况分别是（）A．F N增大,F f减小B．F N减小,F f增大C．F N与F f都增大D．F N与F f都减小12.如图所示，一束电子流沿管的轴线进入螺线管，忽略重力，电子在管内的运动应该是()A．当从a端通入电流时，电子做匀加速直线运动B．当从b端通入电流时，电子做匀加速直线运动C．不管从哪端通入电流，电子都做匀速直线运动D．不管从哪端通入电流，电子都做匀速圆周运动13.磁性是物质的一种普遍属性，大到宇宙星体，小到电子、质子等微观粒子，几乎都会有磁性，地球就是一个巨大的磁体．在一些生物体内也会含有微量磁性物质，鸽子就是利用这种体内外磁性的相互作用来辨别方向的．若在鸽子身上绑一块永久磁铁，且其产生的磁场比附近的地磁场强的多，则在长距离飞行中()A．鸽子仍能如平时一样辨别方向B．鸽子会比平时更容易的辨别方向C．鸽子会迷失方向D．不能确定鸽子是否会迷失方向14.小张在探究磁场对电流作用的实验中，将直导线换作导体板，如图所示，发现在a、b两点之间存在电压U ab.进一步实验结果如表：由表中结果可知电压U ab()A．与电流无关B．与磁感应强度无关C．与电流可能成正比D．与磁感应强度可能成反比15.如图所示，一根金属棒MN，两端用弹簧悬挂于天花板上，棒中通有方向从M流向N的电流．若在图中的虚线范围内加一磁场，可以使弹簧的弹力增大(弹力的方向不变)．关于该磁场的方向，以下判断中正确的是()A．垂直纸面向里B．垂直纸面向外C．平行纸面向上D．平行MN向左第Ⅱ卷二、实验题(共1小题,每小题10.0分,共10分)16.用电流表和电压表测定一节干电池的电动势和内电阻的实验中，所用电流表和电压表的内电阻分别为0.1 Ω和1 kΩ，如图为所需的器材.（1）请完成它们的实验电路，注意两个电表要选用适当量程，并要求变阻器的滑动片在左端时其电阻值最大.（2）一位同学记录的6组数据见下表，试根据这些数据在图中画出U-I图线，根据图线求出电池的电动势E=_________V，内阻r=________Ω.（3）上述实验的测量结果为E测__________E真（填“>”“<”或“=”）三、计算题(共3小题,每小题10.0分,共30分)17.如图所示，一带电液滴在重力和匀强电场对它的作用力向下，从静止开始由b沿直线运动到d，且bd与竖直方向所夹的锐角为45°，bd的长度为L，匀强电场的电场强度为E，求：（1）此液滴带何种电荷；（2）液滴的加速度为多少；（3）b、d两点的电势差Ubd .18.在如图所示的电路中，电容器C1＝4.0 μF，C2＝3.0 μF，电阻R1＝8.0 Ω，R2＝6.0 Ω．闭合开关S1，给电容器C1、C2充电，电路达到稳定后，再闭合开关S2，电容器C1的极板上所带电荷量的减少量与电容器C2的极板上所带电荷量的减少量之比是16∶15．开关S2闭合时，电流表的示数为1.0 A．求：电源的电动势和内阻．19.如图所示，A、B为水平放置的间距d=0.2 m的两块足够大的平行金属板，两板间有场强为E=0.1 V/m、方向由B指向A的匀强电场．一喷枪从A、B板的中央点P向各个方向均匀地喷出初速度大小均为=10 m/s的带电微粒．已知微粒的质量均为m=1.0×10﹣5kg、电荷量均为q=﹣1.0×10﹣3C，不计微粒间的相互作用及空气阻力的影响，取g=10 m/s2．求：（1）求从P点水平喷出的微粒打在极板时的水平位移x．（2）要使所有微粒从P点喷出后均做直线运动，应将板间的电场调节为E′，求E′的大小和方向；在此情况下，从喷枪刚开始喷出微粒计时，求经t0=0.02 s时两板上有微粒击中区域的面积和．（3）在满足第（2）问中的所有微粒从P点喷出后均做直线运动情况下，在两板间加垂直于纸面向里的匀强磁场，磁感应强度B=1 T．求B板被微粒打中的区域长度．答案解析1.【答案】A【解析】由库仑定律的公式F=k知，保持它们之间的距离不变，将两个点电荷的电量都减小为原来的一半，则它们之间的静电力大小变为原来的倍．故A正确，B、C、D错误．2.【答案】B【解析】小球自a点运动到b时，电场力做负功：Wab=2 eV-20 eV=-18 eV ①由于相邻两等势面的电势差相等，故电势差的大小关系有：Uab=3Ubc②从b到c电场力做正功，根据动能定理有：Wbc=E kc-E kb③联立①②③可得E kc=8 eV．由于只有电场力做功，电势能和动能之和保持不变，故在c点：E=E p+E k=8 eV即电势能和动能之和为8 eV，因此当电势能等于-6 eV时动能为14 eV，故A、C、D错误，B正确．3.【答案】B【解析】带电荷的云层靠近避雷针时，在避雷针尖端感应出与云层相反的电荷，达到一定程度就向空中放电，中和云层中的电荷，从而避免遭受雷击，所以只有B正确．4.【答案】D【解析】①电子枪发射出电子，要想让亮斑沿OY向上移动，电子在YY′中受到的电场力必须向上，板间场强必须向下，则需在偏转电极YY′上加电压，且Y比Y′电势高．故①错误；②要想让亮斑移到荧光屏的左上方，电子在偏转电极XX′间受到的电场力指向X′、在YY′间受到的电场力指向Y，则需在偏转电极XX′、YY′上加电压，且X′比X电势高，Y比Y′电势高．故②错误；③设加速电场的电压为U1，偏转电场的电压为U2，偏转电极的长度为L，板间距离为d，根据推论得知，偏转距离为y＝，可见，偏转距离与偏转电压U2成正比，由几何知识得知，电子在荧光屏偏转的距离也与偏转电压成正比，则偏转电极XX′上加上随时间作线性变化的电压时，电子在荧光屏偏转的距离与时间也是线性关系，形成一条亮线，若电压是周期性变化，就可以使电子在水平方向不断扫描．故③正确；④由③的分析知，电子在荧光屏偏转的距离与偏转电压成正比，则在偏转电极YY′上加按正弦规律变化的电压，电子在荧光屏偏转的距离按正弦规律变化，而在偏转电极XX′上加适当频率的扫描电压，水平方向电子不断从右向左匀速扫描，在荧光屏上出现一条正弦曲线．故④正确．5.【答案】B【解析】点电荷垂直于电场方向进入电场时，电场力垂直于其初速度方向，电荷做类平抛运动，故本题选B.6.【答案】A【解析】数字电路遵循逻辑关系计算，所以又叫逻辑电路，A正确；从逻辑关系看，门电路的输入端或输出端只有两种状态，无信号以“0”表示，有信号以“1”表示．也可以规定：低电平为“0”，高电平为“1”，B错误；集成电路是由与、或、非、与非、或非等基本逻辑门为基本单元构建的，C 错误；集成电路可靠性高、寿命长，耗电量低，D错误；故选A.7.【答案】B【解析】电路中电流表的示数为2.0 A，所以电动机的电压为：U=E﹣U内﹣UR0=12 V﹣Ir﹣IR0=(12﹣2×1﹣2×1.5) V=7 V，故D错误；电动机的总功率为：P总=UI=7×2 W=14 W，电动机的发热功率为：P热=I2R=22×0.5 W =2 W，所以电动机的输出功率为：P机=14 W﹣2 W=12 W，故A错误，C错误；电源的输出的功率为：P输出=EI﹣I2R=(12×2﹣22×1) W=20 W，故B正确.8.【答案】A【解析】与R并联后与串联再与并联；当滑片向上滑动时，滑动变阻器接入电阻增大，则电路中电流减小，由可知，路端电压增大，故的亮度增大；因路端电压增大，则中的电流增大，但因总电流减小，故流过的电流减小，故分压减小，则并联部分电压增大，故变亮，A正确.9.【答案】D【解析】某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，即读数较小，所选量程较大，应换用较小挡位，所以A、C错．而换挡时必须重新调零，所以B错．D对．10.【答案】D【解析】I－t图线与坐标轴所围成的面积表示电容器放电的电荷量，而电容器的带电量Q＝CE，没有变化，所以曲线与坐标轴所围面积不变，故A、B错误．将滑片P向右移动时，变阻器接入电路的电阻增大，由闭合电路欧姆定律知，将开关掷向2时电容器开始放电的电流减小，则曲线与纵轴交点的位置将向下移动，故C错误，D正确．11.【答案】C【解析】在磁铁的N极位置与S极位置对调前，根据左手定则判断可知，导线所受的安培力方向斜向下，由牛顿第三定律得知，磁铁所受的安培力方向斜向上，设安培力大小为F安，斜面的倾角为α，磁铁的重力为G，由磁铁的力平衡得：斜面对磁铁的支持力：F=（G-F安）cosα，摩擦力：f=（G-F安）sinα，在磁铁的N极位置与S极位置对调后，同理可知，斜面对磁铁的支持力：F=（G+F ）cosα，摩擦力：f=（G+F安）sinα，可见，F、f都增大，故 A、B、D错误，C正确.安12.【答案】C【解析】电子的速度v∥B，F洛＝0，电子做匀速直线运动．13.【答案】C【解析】鸽子能准确的飞行靠的是地磁场，若在鸽子身上捆绑一块永磁体，会影响鸽子周围的磁场．14.【答案】C【解析】由表格数据可知，当电流I不变时，电压U与磁感应强度B成正比，当磁感应强度B不变时，则有电压U与电流I成正比，综合所述可知，电压可能与电流或磁感应强度成正比，故C 正确，A、B、D错误.15.【答案】B【解析】磁场方向垂直纸面向里，金属棒所受的安培力方向竖直向上，根据平衡，知弹簧的拉力减小．故A错误．磁场方向垂直纸面向外，金属棒所受的安培力方向竖直向下，根据平衡，知弹簧的拉力增大．故B 正确．磁场方向平行于纸面向上，则安培力方向垂直纸面向外，当平衡时，弹簧拉力的方向不在竖直方向上．故C错误．磁场方向平行MN向左，则电流的方向与磁场的方向平行，不受安培力的作用，拉力不变．故D 错误．16.【答案】(1)见解析图(2)U-I图象见解析 1.460.72(3) <【解析】（1）根据要求，变阻器的滑动触头滑至最左端时，其使用电阻值最大，电源的内阻是比较小的，为了减小误差，采用电流表的内接法，按要求连实验实物图，如图（2）根据这些数据作出U-I图象如图．在U-I图象中图象与纵坐标的交点等于电源的电动势，所以由图可以读出电源的电动势为1.46 V，图象中的斜率表示电源的内阻，所以电源的内阻为0.72 Ω.（3）由图所示电路可知，相对于电源来说，电流表采用内接法，由于电压表的分流作用，使所测电源电动势小于电动势真实值.17.【答案】（1）负电（2）（3）【解析】（1）由b到a，液滴做直线运动，所受合力沿bd所在直线，对液滴受力分析可知，电场力水平向右，与电场方向相反，所以小球带负电.（2）由图可知，液滴所受合力根据牛顿第二定律F=ma，解得液滴的加速度（3）由图可知，电场力qE=mg由b到d，沿电场方向的距离沿电场方向电势降低，应有<0，所以18.【答案】16 V 2.0 Ω【解析】只闭合开关S1时，电容器C1的电荷量Q1＝C1E，C2的电荷量Q2＝C2E，式中E为电源的电动势，再闭合开关S2后，电流表的示数为I，则C1的电荷量Q1′＝C1IR1，C2的电荷量Q2′＝C2IR2根据题意有：由闭合电路的欧姆定律，有：E＝I(R1＋R2＋r)联立解得：E＝16 V，r＝2.0 Ω．19.【答案】（1）从P点水平喷出的微粒打在极板时的水平位移x．（2）0.1 V/m，方向竖直向下 0.02 s【解析】（1）微粒在匀强电场做类平抛运动，微粒的加速度：根据运动学：得运动的半径为：解得：（2）要使微粒做直线，电场应反向，且有：qE'=mg故电场应该调节为方向向下，大小为：E'=0.1 V/m经t0=0.02 s时，微粒运动的位移为：极板上被微粒击中区域为半径为r的圆，其中S=2πr2=0.06π m2（3）微粒做匀速圆周运动，洛伦兹力充当向心力：m=1.0×10﹣5kg竖直向下射出的微粒打在B板的左端恰好与B板相切，如图甲所示：d1=0.1 m 当粒子源和B板右边击中点距离为直径时距离最远：如图乙所示：故r板被微粒打中的区域的长度都为.。

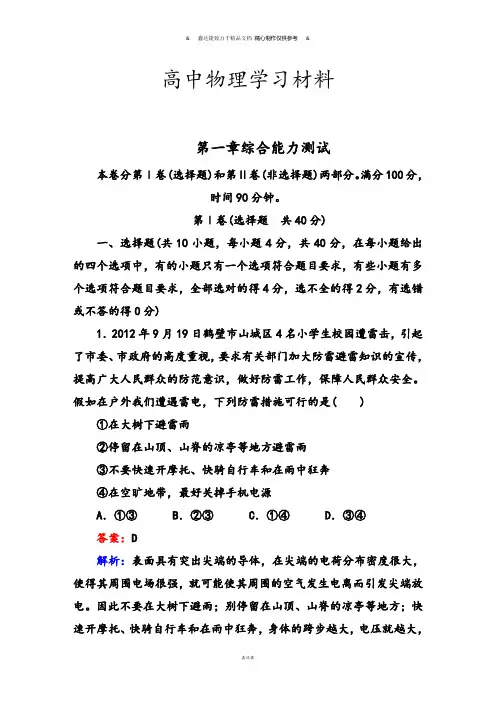

高中物理学习材料第一章综合能力测试本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。

满分100分，时间90分钟。

第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．2012年9月19日鹤壁市山城区4名小学生校园遭雷击，引起了市委、市政府的高度重视，要求有关部门加大防雷避雷知识的宣传，提高广大人民群众的防范意识，做好防雷工作，保障人民群众安全。

假如在户外我们遭遇雷电，下列防雷措施可行的是( )①在大树下避雷雨②停留在山顶、山脊的凉亭等地方避雷雨③不要快速开摩托、快骑自行车和在雨中狂奔④在空旷地带，最好关掉手机电源A．①③ B．②③ C．①④ D．③④答案：D解析：表面具有突出尖端的导体，在尖端的电荷分布密度很大，使得其周围电场很强，就可能使其周围的空气发生电离而引发尖端放电。

因此不要在大树下避雨；别停留在山顶、山脊的凉亭等地方；快速开摩托、快骑自行车和在雨中狂奔，身体的跨步越大，电压就越大，雷电也越容易伤人；在空旷地带使用手机通话，手机很有可能成为闪电的放电对象。

2．(2012·寿光高二检测)如图所示某区域电场线关于O1、O2对称，正方形ABCD也关于O1O2对称。

关于A、B、C、D四点场强的大小和电势的高低关系中，正确的是( )A．E A＝E B＝E C＝E DB．E A＝E B>E C＝E DC．φA＝φD>φB＝φCD．φA>φD>φC>φB答案：BD解析：根据电场线的分布情况可知，该区域的电场是等量异种点电荷形成的电场，由对称性可知：E A＝E B，E C＝E D，由电场线的疏密程度可知：E A>E D，E B>E C，故A错B对，根据沿电场线电势降低得φA>φB，φD>φC，又由等势面与电场线垂直得：φA>φD，φC>φB。

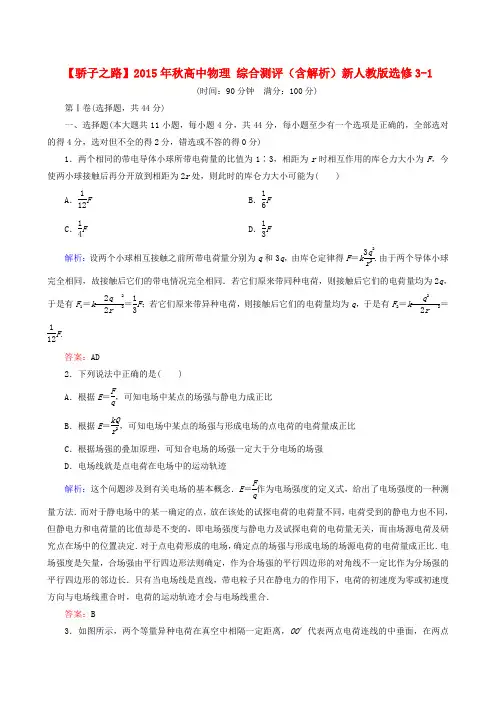

【骄子之路】2015年秋高中物理 综合测评（含解析）新人教版选修3-1(时间：90分钟 满分：100分)第Ⅰ卷(选择题，共44分)一、选择题(本大题共11小题，每小题4分，共44分，每小题至少有一个选项是正确的，全部选对的得4分，选对但不全的得2分，错选或不答的得0分)1．两个相同的带电导体小球所带电荷量的比值为1∶3，相距为r 时相互作用的库仑力大小为F ，今使两小球接触后再分开放到相距为2r 处，则此时的库仑力大小可能为( )A ．112F B ．16F C ．14F D ．13F 解析：设两个小球相互接触之前所带电荷量分别为q 和3q ，由库仑定律得F ＝k3q2r 2.由于两个导体小球完全相同，故接触后它们的带电情况完全相同．若它们原来带同种电荷，则接触后它们的电荷量均为2q ，于是有F 1＝k q2r 2＝13F ；若它们原来带异种电荷，则接触后它们的电荷量均为q ，于是有F 2＝k q 2r2＝112F . 答案：AD2．下列说法中正确的是( )A ．根据E ＝F q，可知电场中某点的场强与静电力成正比B ．根据E ＝kQ r2，可知电场中某点的场强与形成电场的点电荷的电荷量成正比 C ．根据场强的叠加原理，可知合电场的场强一定大于分电场的场强 D ．电场线就是点电荷在电场中的运动轨迹解析：这个问题涉及到有关电场的基本概念．E ＝F q作为电场强度的定义式，给出了电场强度的一种测量方法．而对于静电场中的某一确定的点，放在该处的试探电荷的电荷量不同，电荷受到的静电力也不同，但静电力和电荷量的比值却是不变的，即电场强度与静电力及试探电荷的电荷量无关，而由场源电荷及研究点在场中的位置决定．对于点电荷形成的电场，确定点的场强与形成电场的场源电荷的电荷量成正比．电场强度是矢量，合场强由平行四边形法则确定，作为合场强的平行四边形的对角线不一定比作为分场强的平行四边形的邻边长．只有当电场线是直线，带电粒子只在静电力的作用下，电荷的初速度为零或初速度方向与电场线重合时，电荷的运动轨迹才会与电场线重合．答案：B3．如图所示，两个等量异种电荷在真空中相隔一定距离，OO ′代表两点电荷连线的中垂面，在两点电荷所在的某一平面上取图示1、2、3三点，则这三点的电势大小关系是( )A ．φ1>φ2>φ3B ．φ2>φ1>φ3C ．φ2>φ3>φ1D ．φ3>φ2>φ1解析：本题所涉及的是等量异种电荷周围的电场线和等势面，先画出等量异种电荷周围的电场线和等势面如图所示，根据沿着电场线电势越来越低，所以φ1>φ2>φ3.答案：A4．如图所示，把四个相同的灯泡接成甲、乙两种电路后，灯泡都正常发光，且两个电路的总功率相等．则这两个电路中的U 甲、U 乙、R 甲、R 乙之间的关系，正确的是( )A ．U 甲>2U 乙B ．U 甲＝2U 乙C ．R 甲＝4R 乙D ．R 甲＝2R 乙解析：两电路的总电流分别为I 和2I ，所以U 甲＝2U 乙，R 甲消耗的功率为P 总－2P 灯，R 乙消耗的功率也为P 总－2P 灯，所以I 2R 甲＝4I 2R 乙，R 甲＝4R 乙．答案：BC5．(2014·天津)如图所示，电路中R 1、R 2均为可变电阻，电源内阻不能忽略，平行板电容器C 的极板水平放置，闭合电键S ，电路达到稳定时，带电油滴悬浮在两板之间静止不动，如果仅改变下列某一个条件，油滴仍能静止不动的是( )A ．增大R 1的阻值B ．增大R 2的阻值C ．增大两板间的距离D ．断开电键S解析：电容器并联在电阻R 1两端，电容器两端电压等于电阻R 1两端电压，油滴受到电场力和重力作用，处于平衡状态．增大R 1的阻值，可以增大R 1两端电压，根据电压和场强的关系E ＝Ud可知，电场强度变大，油滴向上运动，故A 选项错误；和电容器相连的电阻相当于短路，故增大R 2的阻值，不会改变极板间的电场场强，油滴静止不动，故B 选项正确；增大两板间的距离，根据电压和场强的关系E ＝U d可知，电场强度变小，油滴向下运动，故C 选项错误；断开电键S ，电容器放电，电场减弱，油滴向下运动，故D 选项错误．答案：B6．一个微型吸尘器的直流电动机的额定电压为U ，额定电流为I ，线圈电阻为R ，将它接在电动势为E ，内阻为r 的直流电源的两极间，电动机恰好能正常工作，则( )A ．电动机消耗的总功率为UIB ．电动机消耗的热功率为U 2RC ．电源的输出功率为EID ．电源的效率为1－Ir E解析：电动机消耗的总功率为UI ，选项A 正确；电动机消耗的热功率为I 2R ，选项B 错误；电源的总功率为EI ，电源的输出功率为EI －I 2r ，所以电源的效率为1－IrE，选项C 错误，D 正确．答案：AD7．有两根长直导线a 、b 互相平行放置，如图所示为垂直于导线的截面图．在图示的平面内，O 点为两根导线连线的中点，M 、N 为两根导线附近的两点，它们在两导线连线的中垂线上，且与O 点的距离相等．若两导线中通有大小相等、方向相同的恒定电流I ，则关于线段MN 上各点的磁感应强度的说法中正确的是( )A ．M 点和N 点的磁感应强度大小相等，方向相同B ．M 点和N 点的磁感应强度大小相等，方向相反C ．在线段MN 上各点的磁感应强度都不可能为零D ．在线段MN 上只有一点的磁感应强度为零解析：M 点、N 点的磁感应强度大小相等，方向相反，选项B 正确；在线段MN 上中点O 的磁感应强度为零，选项D 正确．答案：BD8．(2015·巴中模拟)某电场的电场线分布如图所示，电场中有A 、B 两点，则以下判断正确的是( )A ．A 点的场强大于B 点的场强，B 点的电势高于A 点的电势B ．若将一个电荷由A 点移到B 点，电荷克服电场力做功，则该电荷一定为负电荷C ．一个负电荷处于B 点的电势能大于它处于A 点的电势能D ．若将一个正电荷由A 点释放，该电荷将在电场中做加速度减小的加速运动解析：电场线的疏密程度表示场强的强弱，A 点的场强大于B 点的场强，沿电场线电势逐渐降低，B 点电势高于A 点的电势，A 选项正确；将一个电荷由A 点移到B 点，电荷克服电场力做功，说明电场力与场强同向，该电荷一定是正电荷，B 选项错误；负电荷在电势低的地方电势能大，故负电荷在B 点的电势能小于在A 点的电势能，C 选项错误；正电荷在A 点释放，将做加速度增大的加速运动，D 选项错误．答案：A9．如图所示，a 、b 、c 为电场中同一条电场线上的三点，c 为ab 的中点，a 、b 点的电势分别为φa＝5 V ，φb ＝3 V ，下列叙述正确的是( )A ．该电场在c 点处的电势一定为4 VB ．a 点处的场强一定大于b 点处的场强C ．一正电荷从c 点运动到b 点电势能一定减少D ．一正电荷运动到c 点时受到的静电力由c 指向a解析：该电场不一定是匀强电场，φc 不一定等于φa ＋φb2＝4 V ，故A 、B 错误；由φa ＞φb 知，电场线由a 指向b ，正电荷在c 点的受力也应由c 指向b ，选项D 错误；由E p ＝q φ知选项C 正确．答案：C10．(2014·河南一模)如图所示，两个半径相同的半圆形光滑轨道置于竖直平面内，左右两端等高，分别处于沿水平方向的匀强磁场和匀强电场中．两个相同的带正电小球同时从两轨道左端最高点由静止释放，M 、N 为轨道最低点，则下列说法中正确的是( )A ．两个小球到达轨道最低点的速度v a ＜v bB ．两个小球第一次经过轨道最低点时对轨道的压力F a ＞F bC ．小球第一次到达M 点的时间大于小球第一次到达N 点的时间D ．磁场中小球能到达轨道另一端最高处，电场中小球不能到达轨道另一端最高处解析：a 运动到M 的过程中，重力做功，洛伦兹力不做功，根据动能定理得mgR ＝12mv 2a ，同理，b 运动到N 的过程中，重力做功，电场力做负功，根据动能定理得mgR －qER ＝12mv 2b ，比较可知v a >v b ，故A 选项错误；分析小球在最低点的受力，列向心力关系式F 合＝m v 2R ，磁场中F a ＝mg ＋qv a B ＋m v 2a R ，电场中F b ＝mg ＋m v 2bR，比较可知F a >F b ，故B 选项正确；在磁场中，洛伦兹力与运动方向垂直，不会影响小球的运动时间，在电场中，电场力存在着与运动方向相反的分力，阻碍小球的运动，故电场中运动时间长，C 选项错误；根据A 选项的分析可知，洛伦兹力不做功，动能和重力势能相互转化，小球可以到达轨道的另一端，电场力做负功，机械能减小，小球不能到达轨道的另一端，故D 选项正确．答案：BD11．如图所示直线MN 上方有磁感应强度为B 的匀强磁场．正、负电子同时从同一点O 以与MN 成30°角的同样速度v 射入磁场，设电子质量为m ，电荷量为e ，则( )A ．正、负电子在磁场中运动的半径和周期是相同的B ．正、负电子从磁场中射出点到O 点的距离相等C ．正、负电子在磁场中运动的时间差是4πm3BeD ．正、负电子在磁场中运动的时间差是πmBe解析：正、负电子的半径和周期是相同的，选项A 正确；正、负电子偏转方向相反，先确定圆心，画出半径，由对称性知：射入、射出点和圆心恰好组成正三角形，所以从磁场中射出点到O 点的距离相等，选项B 正确；由图还看出经历时间相差2T /3，时间差为Δt ＝4πm 3Be，选项C 正确、D 错误．答案：ABC第Ⅱ卷(非选择题，共56分)二、实验题(本大题包括2小题，共12分)12．(2014·浙江)小明对2B 铅笔芯的导电性能感兴趣，于是用伏安法测量其电阻值． (1)图1是部分连接好的实物电路图，请用电流表外接法完成接线并在图1中画出．(2)小明用电流表内接法和外接法分别测量了一段2B 铅笔芯的伏安特性，并将得到的电流、电压数据描到U ­I 图上，如图2.在图中，由电流表外接法得到的数据点是用_________(填“○”或“×”)表示的．(3)请你选择一组数据点，在图2上用作图法作图，并求出这段铅笔芯的电阻为_________Ω.解析：(1)根据电路图连接实物图，应先串后并，先连控制电路后连测量电路，如图所示：(2)电流表外接时，对应同一电压值，电流值偏大，故由电流表外接法得到的数据点是用×表示的． (3)连线如图所示：选择一组数据，U ＝0.6 V ，I ＝0.5 A ，根据欧姆定律得，R ＝U I＝1.2 Ω. 答案：(1)见解析 (2)× (3)1.213．(2014·天津)现要测量一个未知电阻R x 的阻值，除R x 外可用的器材有：多用电表(仅可使用欧姆挡)；一个电池组E (电动势6V)；一个滑动变阻器R (0～20 Ω，额定电流1 A)；两个相同的电流表G(内阻R g ＝1 000 Ω，满偏电流I g ＝100 μA)；两个标准电阻(R 1＝29 000 Ω，R 2＝0.1 Ω)；一个电键S 、导线若干．(1)为了设计电路，先用多用电表的欧姆挡粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏转非常大，最后几乎紧挨满偏刻度停下来，下列判断和做法正确的是_________(填字母代号)．A ．这个电阻阻值很小，估计只有几欧姆B ．这个电阻阻值很大，估计有几千欧姆C ．如需进一步测量可换“×1”挡，调零后测量D ．如需进一步测量可换“×1 k”挡，调零后测量(2)根据粗测的判断，设计一个测量电路，要求测量尽量准确并使电路能耗较小，画出实验电路图，并将各元件字母代码标在该元件的符号旁．解析：(1)用多用电表的欧姆挡粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏转非常大，说明通过电路的电流很大，被测电阻很小，只有几欧姆，需要换用低倍率，即“×1”档．故AC 选项正确．(2)测电阻的本质是闭合电路的欧姆定律，即伏安法，根据题干所给的器材，利用R 2和G 改装成电流表，用R 1和G 改装成电压表，为了使电路能耗较小，选用限流接法，电路如图所示：答案：(1)AC (2)三、计算题(本大题共4小题，共44分，要有必要的文字说明和解题步骤，有数值计算的题要注明单位)14．一质量为m 、电荷量为q 的小球，从与水平方向成45°角的两块平行金属板A 、B 的A 板上的小孔P 沿水平方向射入，如图所示，小球在A 、B 板间做直线运动，设两板的间距为d ，问：(1)A 、B 两板间的电压是多少；(2)小球入射的速度v 0至少多大才能到达B 板．解析：(1)对小球进行受力分析，如图所示，可得小球做匀减速直线运动，则q U d cos45°＝mg ，解得：U ＝2mgd q. (2)设小球的初速度最小为v 0时能到达B 板，由能量守恒得：qU ＝12mv 20，解得：v 0＝22gd . 答案：(1)2mgdq(2) 22gd15．如图所示，水平放置的两平行金属导轨间距L ＝0.5 m ，所接电源的电动势E ＝1.5 V ，内阻r ＝0.2 Ω，金属棒的电阻R ＝2.8 Ω，与平行导轨垂直，其余电阻不计，金属棒处于磁感应强度B ＝2.0 T 、方向与水平方向成60°角的匀强磁场中．在接通电路后金属棒还是静止，则(1)金属棒受到的安培力的大小和方向如何？(2)若棒的质量m ＝5×10－2kg ，此时导轨对它的支持力是多少？解析：(1)由闭合电路欧姆定律有：I ＝E R ＋r ＝ 1.52.8＋0.2A ＝0.5 A ， 安培力F ＝BIL ＝2.0×0.5×0.5 N＝0.5 N ，由左手定则可知其方向与导轨平面成30°角斜向左上方． (2)设金属棒所受支持力为F N ， 由竖直方向受力平衡知：F N ＋F sin30°－mg ＝0解得：F N ＝0.25 N.答案：(1)0.5 N ，方向与导轨平面成30°角斜向左上方 (2)0.25 N16．如图所示，Q 为固定的正点电荷，A 、B 两点在Q 的正上方和Q 相距分别为h 和0.25h ，将另一点电荷从A 点由静止释放，运动到B 点时速度正好又变为零．若此电荷在A 点处的加速度大小为34g ，试求(静电力常量为k )：(1)此电荷在B 点处的加速度；(2)A 、B 两点间的电势差(用Q 和h 表示)．解析：(1)这一电荷必为正电荷，设其电荷量为q ，由牛顿第二定律，在A 点时mg －kQq h 2＝m ·34g ， 在B 点时kQqh2－mg ＝m ·a B ，解得：q ＝mgh 24kQ，a B ＝3g ，方向竖直向上．(2)从A 到B 过程，由动能定理得mg (h －0.25h )＋qU AB ＝0解得：U AB ＝－3kQh.答案：(1)3g ，方向竖直向上 (2)－3kQ h17．(2014·文登市二模)如图甲所示，偏转电场的两个平行极板水平放置，板长L ＝0.08 m ，板间距足够大，两板的右侧有水平宽度l ＝0.06 m 、竖直宽度足够大的有界匀强磁场．一个比荷为qm＝5×107C/kg 的带负电粒子以速度v 0＝8×105m/s 从两板中间沿与板平行的方向射入偏转电场，若从该粒子进入偏转电场时开始计时，板间场强恰好按图乙所示的规律变化，粒子离开偏转电场后进入匀强磁场并最终垂直磁场右边界射出．不计粒子重力，求：(1)粒子在磁场中运动的速率v ；(2)粒子在磁场中运动的轨道半径R 和磁场的磁感应强度B ； (3)粒子从进入偏转电场到离开磁场所用的时间．解析：(1)带电粒子在偏转电场中做类平抛运动，水平方向做匀速直线运动，得出在电场中运动的时间t ＝L v 0＝0.088×105 s ＝1×10－7s ，粒子在一个周期内飞出电场；在0～5×10－8s 的时间内，竖直方向位移：y ＝ 12at 2＝qE 2m t 2＝5×107×2.4×105－822m ＝1.5×10－2m 在 5×10－8 s ～10×10－8s 的时间内，粒子做匀速直线运动，速度不变，根据动能定理qEy ＝12mv 2－12mv 20，代入数据解得，v ＝2qEy m＋v 20＝1×106m/s.(2)带电粒子运动轨迹如图所示： 根据几何关系可知，sin θ＝l R ＝v yv，解得R ＝0.1 m ；根据洛伦兹力提供向心力，qvB ＝m v 2r ，得B ＝mvqR＝0.2 T.(3)粒子在电场中运动的时间t 电＝1×107s ，在磁场中运动的圆心角sin θ＝lR＝0.6，解得θ＝37°，根据qvB ＝m4π2T2r ，解得T ＝2πm qB ，运动时间t 磁＝θ360°·T ＝37°360°·2πm qB＝6.45×10－8s ，总时间t ＝t 电＋t 磁 ＝1.645×10－7s .答案：(1) 1×106m/s (2)0.1 m 0.2 T (3)1.645×10－7s。

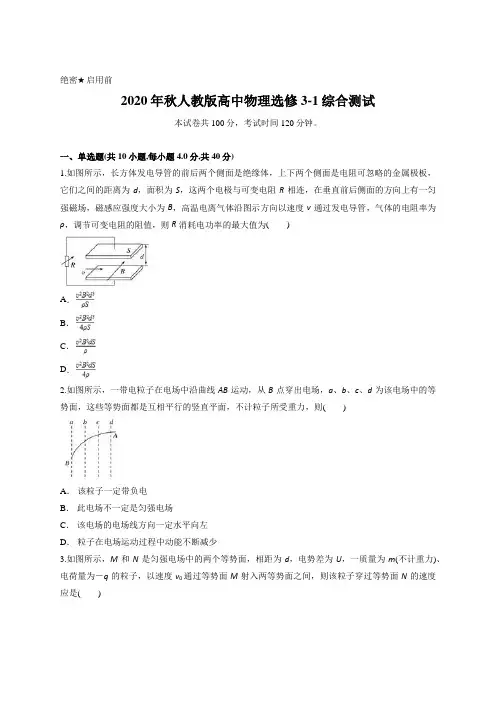

绝密★启用前2020年秋人教版高中物理选修3-1综合测试本试卷共100分，考试时间120分钟。

一、单选题(共10小题,每小题4.0分,共40分)1.如图所示，长方体发电导管的前后两个侧面是绝缘体，上下两个侧面是电阻可忽略的金属极板，它们之间的距离为d，面积为S，这两个电极与可变电阻R相连，在垂直前后侧面的方向上有一匀强磁场，磁感应强度大小为B，高温电离气体沿图示方向以速度v通过发电导管，气体的电阻率为ρ，调节可变电阻的阻值，则R消耗电功率的最大值为()A．B．C．D．2.如图所示，一带电粒子在电场中沿曲线AB运动，从B点穿出电场，a、b、c、d为该电场中的等势面，这些等势面都是互相平行的竖直平面，不计粒子所受重力，则()A．该粒子一定带负电B．此电场不一定是匀强电场C．该电场的电场线方向一定水平向左D．粒子在电场运动过程中动能不断减少3.如图所示，M和N是匀强电场中的两个等势面，相距为d，电势差为U，一质量为m(不计重力)、电荷量为－q的粒子，以速度v0通过等势面M射入两等势面之间，则该粒子穿过等势面N的速度应是()A．B．v0＋C．D．4.如图所示，两个点电荷，电荷量分别为q1＝4×10－9C和q2＝－9×10－9C，分别固定于相距20 cm 的a、b两点，有一个点电荷q放在a、b所在直线上且静止不动，该点电荷所处的位置是()A．在a点左侧40 cm处B．在a点右侧8 cm处C．在b点右侧20 cm处D．无法确定5.关于物体带电，下列说法正确的是()A．有的物体内部有电荷，有的物体内部没有电荷，所以有带电的物体，也有不带电的物体B．物体不带电是因为所带的正电荷数目和负电荷数目相等C．自然界只有两种电荷，点电荷和元电荷D．我们可以通过某一种方式创造电荷6.在静电场中，将一正电荷从a点移到b点，电场力做了负功，则()A．b点的电场强度一定比a点大B．电场线方向一定从b指向aC．b点的电势一定比a点高D．该电荷的动能一定减小7.如图在x轴上方存在垂直纸面向里的磁感应强度为B的匀强磁场，x轴下方存在垂直纸面向外的磁感应强度为的匀强磁场．一带负电的粒子从原点O以与x轴成30°角斜向上射入磁场(此为第一次)，且在上方运动半径为R(不计重力)．则()A．粒子经偏转一定能回到原点OB．粒子在x轴上方和下方两磁场中运动的半径之比为2∶1C．粒子完成一次周期性运动的时间为D．粒子第二次射入x轴上方磁场时，沿x轴前进3R8.关于磁电式电流表，下列说法错误的是()A．磁电式电流表是根据通电线圈在磁场中受安培力的作用而制成的B．磁电式电流表的优点是灵敏度高，可以测出很弱的电流C．根据磁电式电流表的指针偏转方向，可以知道被测电流的方向D．磁电式电流表内部的蹄形磁铁和铁芯间的磁场是匀强磁场，安培力的方向与线圈平面垂直，故其表盘的刻度是均匀的9.如图所示，真空中有两个点电荷，Q1=+4.0×10-8C和Q2=-1.0×10-8C，分别固定在x轴上的x=0和x=6 cm的位置上．将一带负电的试探电荷q从x=20 cm的位置沿x轴负方向移到x=10 cm的位置，在此过程中，试探电荷的（）A．电势能一直增大B．电势能一直减小C．电势能先减小后增大D．电势能先增大后减小10.放飞的信鸽一般都能回到家中，不会迷失方向，这是因为()A．信鸽对地形地貌有极强的记忆力B．信鸽是靠超声波辨别方向的C．信鸽是靠电磁波辨别方向的D．信鸽体内有某种磁性物质，它能借助地磁场辨别方向二、多选题(共4小题,每小题5.0分,共20分)11.(多选)下列关于电容的说法正确的是()A．电容是反映电容器容纳电荷本领的物理量B．电容器A的电容比B的大，说明A的带电荷量比B多C．电容在数值上等于使两极板间的电势差为1 V时电容器需要带的电荷量D．由公式C＝知，若电容器两极间电压为10 V，极板带电量为2×10－5C，则电容器电容大小为5×105F12.(多选)如图所示，通电直导线处在蹄形磁铁两极间，受到力F的作用发生摆动，以下说法正确的是()A．这个力F是通过磁场产生的B．这个力F没有反作用力C．这个力F的反作用力作用在通电导线上D．这个力F的反作用力作用在蹄形磁铁上13.(多选)在基本的逻辑门电路中，当输入信号有一个为“0”时，输出信号为“0”的逻辑门电路可能是()A．与门B．或门C．非门D．以上都不对14.(多选)如图所示，离地H高处有一个质量为m、带电量为＋q的物体处于电场强度随时间变化规律为E＝E0－kt(E0、k均为大于零的常数，电场水平向左为正方向)的电场中，物体与竖直绝缘墙壁间的动摩擦因数为μ，已知μqE0<mg.t＝0时，物体从墙上静止释放，若物体所受的最大静摩擦力等于滑动摩擦力，当物体下滑后脱离墙面，此时速度大小为，物体最终落在地面上．则下列关于物体的运动说法正确的是()A．当物体沿墙壁下滑时，物体先加速再做匀速直线运动B．物体从脱离墙壁到落地之前的运动轨迹是一段直线C．物体克服摩擦力所做的功W f＝mgHD．物体与墙壁脱离的时刻为t＝三、计算题(共4小题,每小题10.0分,共40分)15.某同学设计了一种测定风力的装置，其原理如图所示，迎风板与一轻弹簧的一端N相接，穿在光滑的金属杆上．弹簧是绝缘材料制成的，其劲度系数k＝1300 N/m，自然长度为L0＝0.5 m，均匀金属杆用电阻率较大的合金制成，迎风板面积S＝0.5 m2，工作时总是正对着风吹来的方向．电路中左端导线与金属杆M端相连，右端导线接在N点并可随迎风板在金属杆上滑动，且与金属杆接触良好．限流电阻的阻值R＝1 Ω，电源的电动势E＝12 V，内阻r＝0.5 Ω.合上开关，没有风吹时，弹簧处于原长，电压表示数为U1＝3.0 V；如果某时刻由于风吹使迎风板向左压缩弹簧，电压表的示数为U2＝2.0 V，求：(1)金属杆单位长度的电阻；(2)此时作用在迎风板上的风力大小．16.如图所示，直线MN上方为磁感应强度为B的足够大的匀强磁场．一电子（质量为m、电荷量为e）以v的速度从点O与MN成30°角的方向射入磁场中，求：（1）电子从磁场中射出时距O点多远？（2）电子在磁场中运动的时间为多少？17.如图所示，ab、cd为相距2 m的平行金属导轨，水平放置在竖直向下的匀强磁场中，质量为3.6 kg的金属棒MN垂直于导轨放置，当金属棒中通以8 A的电流时，金属棒受到水平方向的磁场力的作用沿着导轨做匀加速运动，加速度为2 m/s2，当棒中通以同方向的5 A的电流时，棒恰好沿着导轨做匀速运动，求此匀强磁场的磁感应强度的大小.18.在如图所示的电路中，电源电动势E＝3.0 V，内电阻r＝1.0 Ω，电阻R1＝10 Ω，R2＝10 Ω，R3＝30 Ω，R4＝35 Ω，电容器的电容C＝100 μF，电容器原来不带电．求接通开关S后流过R4的总电荷量．参考答案1.答：D解：运动的电离气体，受到磁场的作用，将产生大小不变的电动势，相当于电源，其内阻为：r＝ρ，根据数学知识可知，当外电阻等于电源的内阻，即R＝r时，外电阻消耗的电功率最大．此时R＝ρ，代入电功率公式P＝()2R中得到最大电功率为：P m＝，故A、B、C错误，D正确．2.答：D由于不能确定电场线方向，故不能确定粒子所带电性，A、C错误；等势面互相平行，故一定是匀强电场，B错误；粒子所受电场力一定沿电场线指向轨迹凹侧，而电场线和等势面垂直，由此可确定电场力一定做负功，故动能不断减少，D正确.3.答：C4.答：A解：此电荷电性不确定，根据平衡条件，它应在q1点电荷的左侧，设距q1距离为x，由k＝k ，将数据代入，解得x＝40 cm，故A项正确．5.答：B解：平常物体不带电并非没有电荷，而是原子内部的原子核中的质子所带的正电荷数与核外电子带的负电荷数相等，而带正电的质子与带负电的电子所带电量相等，故对外不显电性，即我们所说的不带电．故A错误，B正确；自然界只有两种电荷，正电荷和负电荷，故C错误；电荷既不能创生，也不能消失，故D错误．6.答：C解：电场力做负功，该电荷电势能增加．正电荷在电势高处电势能较大，C正确．电场力做负功同时电荷可能还受其他力作用，总功不一定为负．由动能定理可知，动能不一定减小，D错误．电势高低与场强大小无必然联系，A错误．b点电势高于a点，但a、b可能不在同一条电场线上，B 错误．7.答：D解：根据左手定则可知，负电荷在第一、四象限所受洛伦兹力的方向不同，粒子在第一象限沿顺时针方向，而在第四象限沿逆时针方向，故不可能回到原点，所以A错误；根据r＝可知，粒子做圆周运动的半径与B成反比，则粒子在一、四象限中的运动半径之比为1∶2，所以B错误；负电荷在第一象限运动轨迹的圆心角为60°，粒子在磁场中的周期为T＝，在第四象限中的运动轨迹圆心角也是60°，其周期为T′＝，故粒子完成一次周期性运动的时间为t＝＝，所以C错误；根据几何关系得到，粒子第二次射入第一象限时沿横轴前进距离为x＝3R，故D正确．8.答：D9.答：C解：空间某点的电场强度是正电荷Q1和负电荷Q2在该处产生的电场的叠加，是合场强．设Q2右侧场强为零的点到Q2的距离为L．根据点电荷的场强公式E=k，所以要使电场强度为零，那么正电荷Q1和负电荷Q2在该处产生的场强大小相等方向相反．所以k=k，解得L=0.06 m=6 cm．所以x坐标轴上x=12 cm处的电场强度为零，则从x=20 cm到x=12 cm，场强方向沿x轴正方向，从x=12 cm到x=10 cm，场强方向沿x轴负方向，将一带负电的试探电荷q从x=20 cm的位置沿x轴负方向移到x=12 cm的位置，电场力做正功，从x=12 cm的位置沿x轴负方向移到x=10 cm的位置，电场力做负功，所以该负电荷的电势能先减小后增大，故C正确，ABD错误．10.答：D解：放飞的信鸽一般都能回到家中，不会迷失方向，是由于鸽子体内有某种磁性物质，它能借助地磁场辨别方向．11.答：AC电容反映电容器容纳电荷本领的大小，A对.电容器A的电容比B的大，只能说明电容器A容纳电荷的本领比B强，与是否带电无关，B错；电压为10 V，电荷量为2×10－5C时，电容C＝＝2×10－6F，D错.12.答：AD蹄形磁铁通过磁铁的磁场对通电导线产生了力的作用，同时通电导线也通过导线的磁场对蹄形磁铁产生了力的作用.13.答：AB解：对于“与”门电路，只要有一个0信号输入，输出信号为0；对于“或”门电路有一个输入信号为0，如果另一个输入信号也为0，则输出信号为0.所以选择A、B.14.答：CD解：竖直方向上有mg－μqE＝ma，随着电场强度E的减小，加速度a逐渐增大，当E＝0时，加速度增大到重力加速度g，此后物块脱离墙面，故A错误；物体脱离墙面时的速度向下，之后所受合外力与初速度不在同一条直线上，所以运动轨迹为曲线，故B错误；物体从开始运动到脱离墙面电场力一直不做功，由动能定理得，mg－W f＝mv2，将v＝代入解得W f＝mgH，故C正确；当物体与墙面脱离时电场强度为零，所以E＝E0－kt＝0，解得时间t＝，故D正确．15.答：（1）1 Ω/m （2）260 N解：设无风时金属杆接入电路的电阻为，有风时接入电路的电阻为，由题意得（1）无风时：解得：所以金属杆单位长度的电阻为：(2)有风时，U2＝R2＝2 V解得：R2＝0.3 Ω，此时弹簧的长度为L＝＝0.3 m，弹簧的压缩量为：x＝L0－L＝(0.5－0.3) m＝0.2 m由于迎风板受风力和弹力而平衡，所以风力大小为F＝kx＝1 300×0.2 N＝260 N.16.答：（1）（2）解：（1）由左手定则可判断出电子应落在ON之间，根据几何关系可解得圆心角为60°，根据得，r=则电子出射点距O点的距离等于电子的运动半径，为d=r=．（2）电子在磁场中的运动时间应为t=T==17.答： 1.2 T设磁感应强度为B，金属棒与轨道间的动摩擦因数为μ，金属棒的质量为m＝3.6 kg，金属棒在磁场中的有效长度为L＝2 m.当棒中的电流为I1＝5 A时，金属棒所受到的安培力与轨道对棒的滑动摩擦力平衡，金属棒做匀速直线运动.由平衡条件可得BI1L＝μmg①当金属棒中的电流为I2＝8 A时，棒做匀加速运动，加速度大小为a，根据牛顿第二定律得：BI2L－μmg＝ma②联立①②得B＝＝T＝1.2 T.18.答：2.0×10－4C。

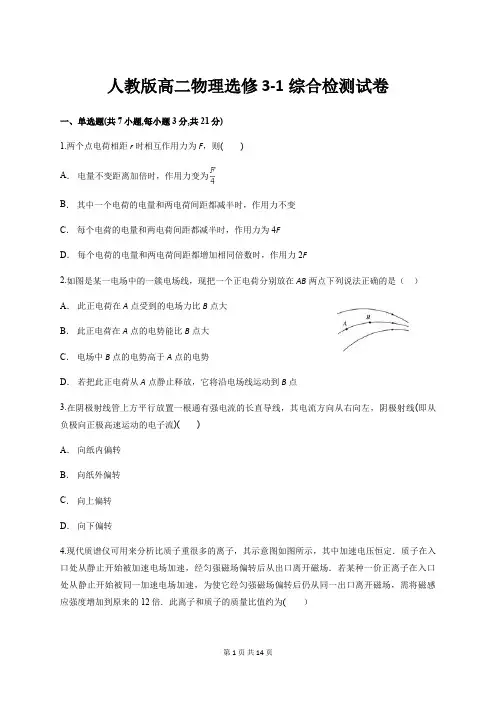

人教版高二物理选修3-1综合检测试卷一、单选题(共7小题,每小题3分,共21分)1.两个点电荷相距r时相互作用力为F，则()A．电量不变距离加倍时，作用力变为B．其中一个电荷的电量和两电荷间距都减半时，作用力不变C．每个电荷的电量和两电荷间距都减半时，作用力为4FD．每个电荷的电量和两电荷间距都增加相同倍数时，作用力2F2.如图是某一电场中的一簇电场线，现把一个正电荷分别放在AB两点下列说法正确的是（）A．此正电荷在A点受到的电场力比B点大B．此正电荷在A点的电势能比B点大C．电场中B点的电势高于A点的电势D．若把此正电荷从A点静止释放，它将沿电场线运动到B点3.在阴极射线管上方平行放置一根通有强电流的长直导线，其电流方向从右向左，阴极射线(即从负极向正极高速运动的电子流)()A．向纸内偏转B．向纸外偏转C．向上偏转D．向下偏转4.现代质谱仪可用来分析比质子重很多的离子，其示意图如图所示，其中加速电压恒定．质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场．若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍．此离子和质子的质量比值约为(）A． 11B． 12C． 121D． 1445.如图所示的电路常称分压电路，当a、b间的电压为U时，利用它可以在c、d端获得0至U之间的任意电压．当滑动变阻器的滑片P移至中点时，则Ucd等于()A．UB．UC．UD． 06.如图甲所示，Q1、Q2为两个被固定的点电荷，其中Q1带负电，a、b两点在它们连线的延长线上.现有一带负电的粒子以一定的初速度沿直线从a点开始经b点向远处运动(粒子只受电场力作用)，粒子经过a、b两点时的速度分别为va、vb，其速度图象如图乙所示.以下说法中正确的是（）A．Q2一定带负电B．Q2的电量一定大于Q1的电量C．b点的加速度为零，电场强度也为零D．整个运动过程中，粒子的电势能先减小后增大7.电容式加速度传感器的原理结构如图所示，质量块右侧连接轻质弹簧，左侧连接电介质，弹簧与电容器固定在外框上．质量块可带动电介质移动改变电容，则()A．电介质插入极板间越深，电容器电容越小B．当传感器以恒定加速度运动时，电路中有恒定电流C．若传感器原来向右匀速运动，突然减速时弹簧会伸长D．当传感器由静止突然向右加速瞬间，电路中有顺时针方向电流二、多选题(共6小题,每小题4.0分,共24分)8.（多选）如图所示，a、b是两个带有同种电荷的小球，用绝缘丝线悬挂于同一点，两球静止时，它们距水平面的高度相等，绳与竖直方向的夹角分别为α、β，且β＞α．若同时剪断两根细线，空气阻力不计，两球带电荷量不变，则（）A．a球的质量比b球的大B．a、b两球同时落地C．a球的电荷量比b球的大D．a、b两球飞行的水平距离相等9.(多选)如图所示，在绝缘的斜面上方存在着沿水平向右的匀强电场，斜面上的带电金属块沿斜面滑下，已知在金属块滑下的过程中动能增加了12 J，金属块克服摩擦力做功8 J，重力做功24 J，则以下判断正确的是（）A．金属块带正电荷B．金属块克服电场力做功8 JC．金属块的机械能减少12 JD．金属块的电势能减少4 J10.(多选)如图所示，图中五点均在匀强电场中，它们刚好是一个圆的四个等分点和圆心．已知电场线与圆所在平面平行．下列有关圆心O和等分点a的电势、电场强度的相关描述正确的是()A．a点的电势为6 VB．a点的电势为－2 VC．O点的场强方向指向a点D．O点的场强方向指向电势为2 V的点11.(多选)如图，电源内阻为r，电流表和电压表均为理想电表，下列判断正确的是()A．若R断路，两表的读数均变小B．若R2断路，两表的读数均变小C．若R3断路，电流表读数为0，电压表读数变大D．若R4断路，两表的读数均变大12.(多选)下列说法正确的是()A．据R＝可知，当通过导体的电流不变时，加在电阻两端的电压变为原来的2倍时，导体的电阻也变为原来的2倍B．据R＝可知，通过导体的电流改变，加在电阻两端的电压也改变，但导体的电阻不变C．据ρ＝可知，导体的电阻率与导体的电阻和横截面积的乘积RS成正比，与导体的长度l成反比D．导体的电阻率与导体的长度l、横截面积S、导体的电阻R皆无关13.(多选)关于安培力和洛伦兹力，下面说法中正确的是()A．洛伦兹力和安培力是性质完全不同的两种力B．安培力和洛伦兹力，其本质都是磁场对运动电荷的作用力C．安培力和洛伦兹力，二者是等价的D．安培力对通电导体能做功，但洛伦兹力对运动电荷不能做功分卷II三、实验题(共2小题,每小题10.0分,共20分)14.现有以下器材：电流表A(量程0.6 A、内阻r A＝0.5 Ω)，电阻箱R(量程99.99 Ω)，待测电阻Rx，直流电源(电动势E和内阻r待测)，单刀单掷开关S1，单刀双掷开关S2，带铁夹的导线若干．某探、究实验小组设计如图甲所示的实验电路，用来测定待测电阻的阻值(1)测量电阻Rx的阻值①将开关S1闭合、开关S2接a，读出电流表的示数I1.②保持开关S1闭合，将开关S2接b，调节电阻箱R的阻值，使得电流表的示数也为I1，此时电阻箱的阻值R＝4.0 Ω，则Rx＝________ Ω.(2)测电源的电动势E和内阻r，将开关S1闭合、开关S2接b，调节电阻箱R的阻值，记下电流表的示数I，根据图象乙求得电动势E＝______ V，内阻r＝______ Ω(保留两位有效数字)．15.在“测量金属的电阻率”的实验中，需要用刻度尺测出被测金属丝的长度l，用螺旋测微器测出金属丝的直径d，用电流表和电压表测出金属丝的电阻Rx.(1)请写出测金属丝电阻率的表达式：ρ＝__________(用上述测量的字母表示)．(2)若实验中测量金属丝的长度和直径时，刻度尺和螺旋测微器的示数分别如图所示，则金属丝长度的测量值为l＝______cm，金属丝直径的测量值为d＝________ mm.(3)如图，要用伏安法测量Rx的电阻，已知电压表内阻约几千欧，电流表内约 1 Ω，若用图甲电路，的测量值比真实值__________(填“偏大”或“偏小”)，若Rx的阻值约为10 Ω，应采用__________(填Rx“甲”或“乙”)图的电路，误差会较小．四、计算题(共3小题,每小题12.0分,共36分)16.如图所示，A、B为水平放置的间距d=0.2 m的两块足够大的平行金属板，两板间有场强为E=0.1 V/m、方向由B指向A的匀强电场．一喷枪从A、B板的中央点P向各个方向均匀地喷出初速度大小均为=10 m/s的带电微粒．已知微粒的质量均为m=1.0×10﹣5kg、电荷量均为q=﹣1.0×10﹣3C，不计微粒间的相互作用及空气阻力的影响，取g=10 m/s2．求：（1）求从P点水平喷出的微粒打在极板时的水平位移x．（2）要使所有微粒从P点喷出后均做直线运动，应将板间的电场调节为E′，求E′的大小和方向；在此情况下，从喷枪刚开始喷出微粒计时，求经t0=0.02 s时两板上有微粒击中区域的面积和．（3）在满足第（2）问中的所有微粒从P点喷出后均做直线运动情况下，在两板间加垂直于纸面向里的匀强磁场，磁感应强度B=1 T．求B板被微粒打中的区域长度．17.如图所示，竖直平面内存在水平向右的匀强电场，场强大小E=10 N/C，在y≥0的区域内还存在垂直于坐标平面向里的匀强磁场，磁感应强度大小B=0.5 T，一带电量、质量的小球由长的细线悬挂于点小球可视为质点，现将小球拉至水平位置A无初速释放，小球运动到悬点正下方的坐标原点时，悬线突然断裂，此后小球又恰好能通过点正下方的N点.(g=10 m/s)，求：（1）小球运动到点时的速度大小；（2）悬线断裂前瞬间拉力的大小；（3）间的距离.18.如图所示，Q为固定的正点电荷，A、B两点在Q的正上方和Q相距分别为h和0.25h，将另一点电荷从A点由静止释放，运动到B点时速度正好变为零，若此电荷在A点处的加速度大小为g，求：(1)此电荷在B点处的加速度；(2)A、B两点间的电势差(用Q和h表示)．答案解析1.【答案】A【解析】真空中两个静止点电荷间的静电力大小为F＝，当电量不变距离加倍时，静电力大小F′＝＝F.故A正确；其中一个电荷的电量和两电荷间距都减半时，根据库仑定律可知，库仑力为2F.故B错误；每个电荷的电量和两电荷间距都减半时，根据库仑定律得，作用力仍不变，故C错误；每个电荷的电量和两电荷间距都增加相同倍数时，根据库仑定律可知，作用力不变，故D错误．2.【答案】B【解析】根据电场线的疏密知，A点的场强小于B点，则正电荷在A点所受电场力小于B点，故A错误；沿着电场线方向电势逐渐降低，A点电势高于B点，则正电荷在A点电势能比B点大，故B正确，C错误；将正电荷从A点静止释放，运动轨迹不沿电场线方向，故 D错误。

《选修3—1》综合评估限时：90分钟 总分：100分一、选择题☎每小题 分，共 分✆．在一个等边三角形✌顶点 、 处各放一个点电荷时，测得✌处的电场强度大小为☜，方向与 边平行沿 指向 如图 所示，拿走 处的电荷后，✌处电场强度的情况将是☎ ✆图✌．大小仍为☜，方向由✌指向．大小变为☜ ，方向不变．大小仍为☜，方向沿 ✌向外．无法确定解析：根据矢量合成法则可推理知，在 、 两处同时存在场电荷时，合电场场强方向沿平行 的方向，说明 、 两处电荷在✌处独立产生的场强大小相等，方向均与合电场场强成 当撤去 处场电荷时，只剩下 处场电荷，此时✌处场强大小为☜，方向沿 ✌方向向外．答案：．如图 所示，✌是某个点电荷电场中的一条电场线，在线上 点放一个自由的负电荷，它将沿电场线向 点运动．下列判断中正确的是☎✆图✌．电场线由 指向✌，该电荷做加速运动，加速度越来越小．电场线由 指向✌，该电荷做加速运动，加速度越来越大．电场线由 指向✌，该电荷做加速运动，加速度变化不能确定 ．电场线由✌指向 ，该电荷做匀加速运动解析：电场线是直线型，负电荷由静止开始做加速运动，它的运动方向与电场线方向相反．而电荷运动所在处的电场线疏密程度不确定，故它的加速度大小变化情况也不确定．答案：图．如图 所示，电荷量为＋❑和－❑的点电荷分别位于正方体的顶点，正方体范围内电场强度为零的点有☎✆✌．体中心、各面中心和各边中点．体中心和各边中点．各面中心和各边中心．体中心和各面中心解析：对于每个侧面，分别连接两正点电荷与两负点电荷，即两条对角线，可以看到两条对角线的交点处电场强度都为零，所以各侧面的电场强度都为零．分析每个边的中点的电场强度都不可能为零．所以 正确．答案：图．如图 所示是一只利用电容器电容☎ ✆测量角度☎→✆的电容式传感器的示意图．当动片和定片之间的角度☎→✆发生变化时，电容☎ ✆便发生变化，于是通过知道电容☎ ✆的变化情况就可以知道角度☎→✆的变化情况．下图的图像中，最能正确反映角度☎→✆与电容☎ ✆之间关系的是☎✆解析：由题中介绍的电容器构造可知： ＝↙⇨ ♎＝☎⇨－→✆ 所以 ＝⇨ ↙⇨ ♎－↙⇨ ♎ →电容 随→增大而减小，且为线性关系．答案：．空间存在匀强电场，有一电荷量❑☎❑ ✆，质量❍的粒子从点以速率❖ 射入电场，运动到✌点时速率为 ❖ 现有另一电荷量－❑、质量❍的粒子以速率 ❖ 仍从 点射入该电场，运动到 点时速率为 ❖ 若忽略重力的影响，则☎✆✌．在 、✌、 三点中， 点电势最高．在 、✌、 三点中，✌点电势最高． ✌间的电势差比 间的电势差大． ✌间的电势差比 间的电势差小解析：本题考查电场力做功和动能定理，意在考查考生掌握电场力做功与电势能的变化关系．由动能定理有❑✞ ✌＝❍☎❖ ✆ －❍❖ ＝❍❖ ；－❑✞ ＝❍☎❖ ✆ －❍☎❖ ✆ ＝❍❖ ，故在三点中， 点的电势最高，✌点的电势最低， ✌间的电势差比 间的电势差小，所以选✌答案：✌．一辆电瓶车，质量为  ♑，由内阻不计的蓄电池组向直流电动机提供  ✞的电压，当电瓶车在水平地面上以  ❍♦的速度匀速行驶时，通过电动机的电流为 ✌，设车所受的阻力是车重的 倍☎♑＝  ❍♦ ✆，则此电动机的内阻是☎✆✌．   ．  ．   ．  解析：由能量守恒得：✞✋♦＝☞❖♦＋✋ ❒♦，又☞＝♐＝ ☝，所以✞✋＝ ☝ ❖＋✋ ❒，所以❒＝  答案：图．如图 所示，在正交的匀强电场和匀强磁场区域内☎磁场垂直纸面向里✆，有一离子☎不计重力✆从匀强电场左边飞入，恰能沿直线飞过此区域，则☎✆✌．若离子带正电，☜方向应向下．若离子带负电，☜方向应向上．若离子带正电，☜方向应向上．不管离子带何种电荷，☜的方向都向下解析：离子要能沿直线飞过此区域，则需要满足电场力与洛伦兹力等大反向．答案：✌图．如图 所示的电路，当闭合开关时，灯☹、☹正常发光．由于电路出现故障，突然发现灯☹ 变亮，灯☹ 变暗，电流表的读数变小．试根据上述现象判断，发生的故障可能是☎✆✌． 断路． 断路． 短路． 短路图解析：画出电路的等效电路如图 所示．再根据闭合电路欧姆定律可判断✌正确．答案：✌图．当放在同一平面内的长直导线 ☠和金属框通以如图 所示电流时， ☠固定不动，金属框的运动情况是☎✆✌．金属框将靠近 ☠．金属框将远离 ☠．金属框将以✠✠ 为轴转动．金属框将以✡✡ 为轴转动解析：金属框左边受到吸引力，右边受到排斥力，上、下两边各受到向外的力，相互抵消，但左边的吸引力大于右边排斥力，故✌对．答案：✌．如下图 所示，回旋加速器是用来加速带电粒子使它获得很大动能的装置．其核心部分是两个 型金属盒，置于匀强磁场中，两盒分别与高频电源相连．则带电粒子加速所获得的最大动能与下列因素有关的是☎✆图✌．加速的次数．加速电压的大小．金属盒的半径．匀强磁场的磁感应强度解析：粒子飞出时有： ＝❍❖❑，所以此时动能☜ ＝❍❖ ＝❍＝❑❍，所以最大动能与半径 和磁感应强度 有关．答案： 二、填空题☎每小题 分，共 分✆图 ．如图 所示，✌、 两带电小球可视为点电荷，✈✌＝ － 、✈ ＝－ － ，✌相距 ♍❍在水平外电场的作用下，✌保持静止，悬线却处于竖直方向，由此可知水平外电场的场强♉♉♉♉♉♉，方向♉♉♉♉♉♉．解析：✌在水平方向上不受力，∴外电场方向向左，☜＝☞❑＝☞ ✌✈✌＝✈✌✈❒ ✌✈✌＝✈❒ ✌＝  ☠答案：  ☠向左图 ．如图 所示，真空中有一电子束，以初速度❖ 沿着垂直场强方向从 点进入电场，以 点为坐标原点，沿⌧轴取 ✌＝✌＝ ，再自✌、 、 作⍓轴的平行线与电子轨迹分别交于 、☠、 点，则✌∶ ☠∶ ＝♉♉♉♉♉♉♉♉，电子流经 、☠、 三点时沿⌧轴的分速度之比为♉♉♉♉♉♉♉♉．解析：类平抛运动．答案： ∶ ∶ ∶ ∶．为了测量❽ ✞ ❾的灯泡在不同电压下的电功率，现有器材如下：直流电源 电动势 ✞，内阻不计；直流电流表✌ 量程  ❍✌，内阻约 ；直流电流表✌ 量程 ～  ✌，内阻约  ；直流电压表✞ 量程 ～ ✞，内阻约  ；直流电压表✞ 量程 ～  ✞，内阻约  ；滑动变阻器电阻值 ～  ，额定电流 ✌；开关一个、导线若干根．测量时要求电灯两端电压从 开始连续调节，尽量减小误差，测多组数据．☎✆应选择电流表♉♉♉♉♉♉♉♉和电压表♉♉♉♉♉♉♉♉☎用序号表示✆；☎✆在下面方框中画出电路图．答案：☎✆✌ ；✞ ☎✆如图 所示．图 ．用图 所示电路，测定一节干电池的电动势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻 起保护作用．除电池、开关和导线外，可供使用的实验器材还有：图 ☎♋✆电流表☎量程  ✌、 ✌✆；☎♌✆电压表☎量程 ✞、  ✞✆；☎♍✆定值电阻☎阻值 、额定功率 ✆；☎♎✆定值电阻☎阻值  、额定功率  ✆；☎♏✆滑动变阻器☎阻值范围 ～  、额定电流 ✌✆；☎♐✆滑动变阻器☎阻值范围 ～  、额定电流 ✌✆．那么☎✆要正确完成实验，电压表的量程应选择♉♉♉♉♉♉♉♉ ✞，电流表的量程应选择♉♉♉♉♉♉♉♉ ✌； 应选择♉♉♉♉♉♉♉♉ 的定值电阻， 应选择阻值范围是♉♉♉♉♉♉♉♉ 的滑动变阻器．☎✆引起该实验系统误差的主要原因是♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉♉．解析：考查对电路原理的理解和实践能力，由图示电路可知本电路采用限流式，故滑动变阻器选择的量程不宜较大．而一节干电池的电动势约为  ✞，故电压表的量程为 ✞．✋❍＝ ✞ ＝  ✌故电流表的量程为  ✌．由于电压表的分流作用引起该实验系统误差．答案：☎✆； ； ； ～  ☎✆电压表的分流．三、论述计算题☎共 分✆图 ．☎分✆如图 所示，电子以速度❖ 沿与电场垂直的方向从✌点飞入匀强电场，并且从另一侧的 点沿与电场成 角的方向飞出，已知电子的质量为❍，电荷量为♏，求✌、 两点的电势差．解：电子在电场里做类平抛运动．由几何关系❖＝❖ ♍☐♦＝ ❖ ，由动能定理：♏✞＝ ❍❖ － ❍❖ ，即♏✞＝ ❍❖ ，所以✞＝❍❖♏图 ．☎分✆如图 所示，电源的电动势☜＝  ✞，电阻 ＝  ，电动机绕线的电阻 ＝  ，开关 始终闭合．当开关 断开时，电阻 的电功率是  ；当开关 闭合时，电阻 的电功率是  ，求：☎✆电源的内电阻；☎✆开关 闭合时流过电源的电流和电动机的输出的功率．解：☎✆ 断开时：☜＝✋☎ ＋❒✆且 ＝✋ ，所以❒＝ ☎✆ 闭合时： ＝✋ ，所以✋ ＝ ✌，所以✞并＝✋＝  ✞，所以✞内＝☜－✞并＝  ✞，所以✋总＝✞内❒＝  ✌所以✋ ＝✋总－✋ ＝  ✌，所以 出＝✞并✋ －✋ ＝  ．如图 所示，电源电动势☜ ＝  ✞，内阻❒ ＝ ，电阻 ＝  ， ＝ 。

距离增大的过程中，电容变小，电势差增大，选项C错误。

当人因脱衣服时带上电，与金属门把接近时会使空气电离而放电，所以选项D不正确。

正确选项为B。

2.(20xx·广东省实验中学高二月考)如图所示，在等量的异种点电荷形成的电场中，有A、B、C三点，A点为两点电荷连线的中点，B 点为连线上距A点距离为d的一点，C点为连线中垂线距A点距离也为d的一点，则下面关于三点电场强度的大小、电势高低的比较，正确的是( )A．E A＝E C>E B；φA＝φC>φBB．E B>E A>E C；φA＝φC>φBC．E A<E B，E A<E C；φA>φB，φA>φCD．因为零电势点未规定，所以无法判断电势的高低答案：B解析：电场线分布如图所示，电场线在B处最密集，在C处最稀疏，故E B>E A>E C，中垂线为等势线，φA＝φC；沿电场线方向电势降低，φA>φB。

综上所述，选项B正确。

3．(20xx·河北唐山高三上学期摸底)电场中等势面如图所示，下列关于该电场的描述正确的是()A．A点的电场强度比C点的小B．负电荷在A点的电势能比C点的电势能大C．电荷沿等势面AB移动过程中，电场力始终不做功D．正电荷由A移到C，电场力做负功答案：C解析：等势面的疏密程度表示电场的强弱，所以A点的电场强度比C点的大，选项A错误；由于A点电势比C点电势大，所以负电荷在A点电势能比C点电势能小，正电荷由A移到C，电场力做正功，所以选项B、D错误；由于A点和B点在同一等势面上，所以电荷沿等势面AB移动过程中，电场力始终不做功，选项C正确。

4.如右图所示，用两节干电池点亮几个小灯泡，当逐一闭合开关，接入灯泡增多时，以下说法正确的是( )A．灯少时各灯较亮，灯多时各灯较暗B．各灯两端电压在灯多时较低C．通过电池的电流在灯多时较大D．电池输出功率灯多时较大答案：ABC解析：由于电灯并联在电路中，所以接入电路的电灯越多，总电阻越小，电路的总电流越大，电源的内电压越大，路端电压越低，流过每个灯的电流越小，每个电灯越暗，选项A、B、C正确，选项D错。

高中物理学习材料第三章综合能力测试本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。

满分100分，时间90分钟。

第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．如图所示，电磁炮是由电源、金属轨道、炮弹和电磁铁组成的。

当电源接通后，磁场对流过炮弹的电流产生力的作用，使炮弹获得极大的发射速度。

下列各俯视图中正确表示磁场B方向的是( )答案：B解析：要使炮弹加速，安培力方向必须向右，由左手定则判知B 中磁场方向符合要求，故B对，A、C、D错。

2．(2011·深圳模拟)如图所示为某种用来束缚原子的磁场的磁感线分布情况，以O 点为坐标原点，沿z轴正方向磁感应强度B大小的变化最有可能为( )答案：C解析：由磁感线的疏密程度表示B的大小，因沿z轴方向B先减小后增大，故最有可能的为C图。

3．(2012·南京六中高二检测)在雷雨天气时，空中有许多阴雨云都带有大量电荷，在一楼顶有一避雷针，其周围摆放一圈小磁针，当避雷针正上方的一块阴雨云对避雷针放电时，发现避雷针周围的小磁针的S极呈顺时针排列(俯视)，则该块阴雨云可能带( ) A．正电荷B．负电荷C．正负电荷共存D．无法判断答案：B解析：小磁针的S极顺时针排列，说明磁场方向为逆时针，由安培定则可知，电流方向为竖直向上，即该阴雨云带负电荷，故选项B 正确。

4．(2010·黄冈高二检测)取两个完全相同的长导线，用其中一根绕成如图(a)所示的螺线管，当该螺线管中通以电流强度为I的电流时，测得螺线管内中部的磁感应强度大小为B，若将另一根长导线对折后绕成如图(b)所示的螺旋管，并通以电流强度也为I的电流时，则在螺线管内中部的磁感应强度大小为( )A．0 B．0.5BC．B D．2B答案：A解析：用双线绕成的螺丝管，双线中的电流刚好相反，其在周围空间产生的磁场相互抵消，所以螺线管内部磁感应强度为零。

选修3-1 综合测试一、选择题（本大题共11个小题，每小题一个或者一个以上正确答案，请将正确答案的序号选出并填写在对应题号下的空格中，每小题4分，共44分）1、如图所示为磁场作用力演示仪中的赫姆霍兹线圈,在线圈中心处挂上一个小磁针,且与线圈在同一平面内,则当赫姆霍兹线圈中通以如图所示方向的电流时()A.小磁针N极向里偏转B.小磁针N极向外偏转C.小磁针在纸面内向左摆动D.小磁针在纸面内向右摆动2、(多选)某电场的电场线分布如图所示,下列说法正确的是()A.C点电场强度大于B点电场强度B.A点电势高于B点电势C.若将一试探电荷+q由A点释放,它将沿电场线运动到B点D.若在D点再固定一点电荷-Q,将一试探电荷+q由A点移至B点的过程中,电势能减少3、为了解释地球的磁性,安培假设:地球的磁场是由绕过地心的轴的环形电流引起的。

在下列四个图中,正确表示安培假设中环形电流方向的是()4、如图所示,O为圆心,和是半径分别为ON、OM的同心圆弧,在O处垂直纸面有一载流直导线,电流方向垂直纸面向外,用一根导线围成如图KLMN所示的回路,当回路中沿图示方向通过电流时(电源未在图中画出),此时回路()A.将向左平动B.将向右平动C.将在纸面内绕通过O点并垂直纸面的轴转动D.KL边将垂直纸面向外运动,MN边垂直纸面向里运动5、(多选)将一束等离子体(即高温下电离的气体,含有大量带正电和带负电的粒子,而从整体来说呈中性)喷射入磁场,磁场中有两块金属板A、B,这时金属板上就聚集电荷产生电压。

在磁极配置如图所示的情况下,下述说法正确的是()A.金属板A上聚集正电荷,金属板B上聚集负电荷B.金属板A上聚集负电荷,金属板B上聚集正电荷C.金属板B的电势大于金属板A的电势D.通过电阻R的电流方向是由a流向b6、如图所示,两虚线之间的空间存在着正交或平行的匀强电场E和匀强磁场B,有一个带正电小球(电荷量为+q,质量为m)从正交或平行的电磁混合场上方的某一高度自由落下,那么,带电小球不可能沿直线通过下列哪个电磁混合场()7、(多选)如图电路中,A、B为两块竖直放置的金属板,G是一只静电计,开关S合上时,静电计张开一个角度,下述情况中可使指针张角增大的是()A.合上S,使A、B两板靠近一些B.合上S,使A、B两板错开一些C.断开S,使A、B间距增大一些D.断开S,使A、B两板错开一些8、(多选)如图所示为圆柱形区域的横截面,在没有磁场的情况下,带电粒子(不计重力)以某一初速度沿截面直径方向入射,穿过此区域的时间为t。

最新人教版高中物理选修3-1测试题及答案全套第一章静电场章末检测一、选择题1. 一带电粒子在电场中只受静电力作用时，它不可能出现的运动状态是（）A. 匀速直线运动B. 匀加速直线运动C. 匀变速曲线运动D. 匀速圆周运动2. 如图中虚线所示为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为零．一带正电的点电荷在静电力的作用下运动，经过a、b点时的动能分别为26 eV和5 eV.当这一点电荷运动到某一位置m点时，其电势能变为－8 eV时，它的动能为（）A．8 eV B．13 eV C．20 eV D．34 eV3. 下列粒子从静止状态经过电压为U 的电场加速后，速度最大的是（）A. 质子（）B. 氘核（）C. α粒子（）D. 钠离子（Na + ）4. 对关系式U ab = Ed 的理解,正确的是A.式中的d 是a 、b 两点间的距离B. a 、b 两点间距离越大,电势差越大C. d 是a 、b 两个等势面的距离D.此式适用于任何电场5. 一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷（电荷量很小）固定在P 点，如图所示.以E 表示两极板间的场强，U 表示电容器的电压，W 表示正电荷在P 点的电势能，若保持负极板不动，将正极板移到图中虚线所示的位置，则（）A. U 变小，E 不变B. E 变大，W 变大C. U 变小，W 不变D. U 不变，W 不变6. 如图所示，有三个质量相等，分别带正电、负电和不带电小球，从平行板电场中的P 点以相同的初速度垂直于E 进入电场，它们分别落到A 、B 、C 三点（）A. 落到A 点的小球带正电，落到B 点的小球不带电B. 三小球在电场中运动的时间相等C. 三小球到达正极板时动能关系：E KA ＞E KB ＞E KCD. 三小球在电场中运动的加速度关系：a A ＞a B ＞a C7. 一束正离子以相同的速率从同一位置，沿垂直于电场方向飞入匀强电场中，所有离子的轨迹都是一样的，这说明所有粒子（）A. 具有相同的质量B. 具有相同的电荷量C. 电荷量和质量的比相同D. 属于同一元素的同位素8. 某一电场中的电场线分布如图1352,则电场中A、B两点间电场强度和电势的关系为（）A.Ea 大于Eb,φa高于φbB.Ea 大于Eb,φa低于φbC.Ea 小于Eb,φa高于φbD.Ea 小于Eb,φa低于φb9. 下列对物理现象、概念认识正确的是：（）A．由于地球大气阻力作用，从高空下落的大雨滴落地速度大于小雨滴落地速度B．以匀加速运动的火车为参考系，牛顿第一定律并不成立，这样的参考系是非惯性系C．汽车在通过水库泄洪闸下游的“过水路面”最低点时,驾驶员处于失重状态D．电场强度、电势差、电容器的电容都是用比值法定义的10. 下列物理量中哪些与检测电荷q 无关（）A. 电场强度EB. 电势UC. 电势能E pD. 电场力F11. 如图所示，电子由静止开始从A 板向B 板运动，当到达B 板时速度为v ，保持两板电压不变，则（）A. 当增大两板间距离时，v 增大B. 当减小两板间距离时，v 变小C. 当改变两板间距离时，v 不变D. 当增大两板间距离时，电子在两板间运动的时间增长12. 在静电场中（）A.电场强度处处为零的区域内，电势也一定处处为零B.电场强度处处相同的区域内，电势也一定处处相同C.电场强度的方向总是跟等势面垂直D.沿着电场强度的方向，电势总是不断降低的13. 如图所示，一电场的电场线分布关于y轴(沿竖直方向)对称，O、M、N 是y轴上的三个点，且OM＝MN，P点在y轴的右侧，MP⊥ON，则…（）A．M点的电势比P点的电势高B．将负电荷由O点移动到P点，电场力做正功C．M、N两点间的电势差大于O、M两点间的电势差D．在O点静止释放一带正电粒子，该粒子将沿y轴做直线运动14. 如图所示，一电场的电场线分布关于y轴(沿竖直方向)对称，O、M、N 是y轴上的三个点，且OM＝MN，P点在y轴的右侧，MP⊥ON，则…（）A．M点的电势比P点的电势高B．将负电荷由O点移动到P点，电场力做正功C．M、N两点间的电势差大于O、M两点间的电势差D．在O点静止释放一带正电粒子，该粒子将沿y轴做直线运动二、实验题15. 某同学为了测量一节电池的电动势和内阻，从实验室找到以下器材，一个满偏电流为100μA，内阻为2500Ω的表头，一个开关，两个电阻箱（）和若干导线；（1）由于表头量程偏小，该同学首先需要将表头改装成量程为50mA的电流表，则应将表头与电阻箱__________（填“串联”或者“并联”），并将电阻箱阻值调为________Ω。

选修3-1综合能力测试题（附详解答案）本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分．满分100分，时间90分钟．第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．下列说法中正确的是哪一组() A．(a)电场线一定是从正电荷出发，终止于负电荷(b)磁感线一定是从N极出发，终止于S极B．(c)正电荷在电场中受到的电场力的方向即为该点电场强度的方向(d)小磁针在磁场中N极受到的磁场力的方向即为该点磁场的方向C．(e)电场线上某点的切线方向即是该点电场强度的方向(f)磁感线上某点的切线方向即是该点的磁场的方向D．(g)电场线越密的地方电场强度越强(h)磁感线越密的地方磁场越强答案：BCD解析：磁感线是封闭曲线，在磁体外部是由N极指向S极，而在磁体内部则是由S极指向N极，而电场线是由正电荷出发终止于负电荷，不形成封闭曲线，所以A项错误．根据电场、磁场方向的规定可知B项正确．根据电场线、磁感线的定义可知C项正确．电场线和磁感线的相同之处就在于电场线或磁感线越密的地方场强越强，可知D项正确．2．(2009·石北中学高二检测)带电粒子以初速度v0垂直电场方向进入平行金属板形成的匀强电场中，它离开时偏离原方向y，偏角为φ，下列说法正确的是() A．粒子在电场中做类平抛运动B．偏角φ与粒子的电量和质量无关C．粒子飞过电场的时间，决定于极板长和粒子进入电场时的初速度D．粒子的偏移距离y，可用加在两极板上的电压控制答案：ACD3．(2009·宁波模拟)如图所示的电容式话筒就是一种电容式传感器，其原理是：导电性振动膜片与固定电极构成了一个电容器，当振动膜片在声压的作用下振动时，两个电极之间的电容发生变化，电路中电流随之变化，这样声信号就变成了电信号．则当振动膜片向右振动时()A．电容器电容值增大B．电容器带电荷量减小C．电容器两极板间的场强增大D．电阻R上电流方向自左向右答案：AC解析：振动膜片向右振动时，相当于两极板间距减小，由C=知C变大，A对；又由C=，因电容式话筒始终与电源连接，U不变，故Q变大，B错；由E=知，d减小，E变大，C对；当电容器电荷量变大时，由电源正负极知，电流方向自右向左流过电阻R，D错，故选A、C.4.如图所示，虚线a、b、c代表电场中三个等势面，相邻等势面间的电势差相等，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知()A．三个等势面中，Q点的电势最高B．带电质点通过P点时电势能较大C．带电质点通过P点时的动能较大D．带电质点通过P点时的加速度较大答案：BD解析：带电质点无论从P点进入还是从Q点进入，受电场力方向都是指向轨迹的凹侧．由于该质点带正电，且电场线方向和等势线处处垂直，所以等势面c电势最高，带正电荷的质点在P点的电势能较大．正电荷只受电场力作用，其动能和电势能之和为定值，所以正电荷在P点的动能较小，在Q点的动能较大．由于P点处的等势面密，所以带电质点加速度大．5.如图所示，平行板电容器极板水平放置，板间有一质量为m的带电油滴悬浮在两板间静止不动，要使油滴向上运动，可采用的方法是()A．把电阻R1的阻值调大B．把电阻R2的阻值调大C．把电阻R3的阻值调大D．把电阻R4的阻值调大答案：BD解析：要使油滴向上运动需增大R4两端的电压．6.普通照明电路的一只白炽灯泡不发光了，电工师傅在检修时，拧下上盖，露出了两个接线柱(如图中a、b所示)．然后用测电笔分别去接触a接线柱和b接线柱，如果发现a、b 两接线柱都能够使测电笔的氖管发光．根据这一现象，电工师傅就判断出了故障的性质及发生故障的部位．以下说法中你认为正确的是()A．短路．短路处在灯口内B．短路．短路处必在跟灯口连接的两根电线之间C．断路．必是跟灯口连接的两根电线中有一根断了，且断掉的那根是零线，灯泡的钨丝肯定没有断D．断路．必是灯泡的钨丝断了，而不是连接灯口的电线断了答案：C解析：灯口的两个接线柱都能使测电笔的氖管发光，表明a、b两接线柱是等电势的，都跟火线等势，也就是说灯丝上流过的电流为零，所以故障性质是断路，且不是灯丝断路，而是连接灯的零线断路，故只有选项C正确．7．两个共轴的半圆柱形电极间的缝隙中，存在一沿半径方向的电场，如图所示．带正电的粒子流由电场区域的一端M射入电场，沿图中所示的半圆形轨道通过电场并从另一端N射出，由图可知() A．若入射粒子的电荷量相等，则出射粒子的质量一定相等B．若入射粒子的电荷量相等，则出射粒子的动能一定相等C．若入射粒子的电荷量与质量之比相等，则出射粒子的速率一定相等D．若入射粒子的电荷量与质量之比相等，则出射粒子的动能一定相等答案：BC解析：由题图知，轨迹上各点场强大小相等，粒子沿同一轨道运动，半径R相同，电场力提供向心力qE＝m v2/R.8.如图所示，有一电量为q，重力为G的小球，从两竖直的带等量异种电荷的平行板上方高h处自由落下，两板间有匀强磁场，磁场方向垂直纸面向里，小球通过正交电磁场时()A．一定做曲线运动B．不可能做曲线运动C．可能做匀速直线运动D．可能做匀加速直线运动答案：A解析：因为重力做正功，小球的速度逐渐增大，球受的洛伦兹力逐渐增大，所以小球不可能做直线运动．9．如图所示电路中，当滑动变阻器的滑片P从a端向b端滑动时，以下判断正确的是()A．电压表读数变大，通过灯L1的电流变大，灯L2变亮B．电压表读数变小，通过灯L1的电流变小，灯L2变亮C．电压表读数变大，通过灯L2的电流变小，灯L1变暗D．电压表读数变小，通过灯L2的电流变大，灯L1变暗答案：BD解析：两灯和滑动变阻器组成的电路，其中L2在干路上，L1和变阻器并联后与L2串联，电压表测量的是L1两端电压，也即是测变阻器两端电压．当滑动变阻器的滑片P从a端向b端滑动时，变阻器连入电路中的阻值减小，变阻器R′与L1并联的阻值减小，电路的总电阻减小；根据闭合电路欧姆定律I＝ER＋r，外电阻R的减小使干路电流I增大，可知通过L2的电流增大；电源内电阻上的电压U′＝Ir增大，外电路两端的电压U＝E－Ir减小，由于电流I增大，L2的电功率增大，L2变亮；且L2两端电压U2增大，L1两端电压U1＝U－U2减小，电压表的示数减小；L1两端电压U1减小，使通过L1的电流减小；且L1的电功率减小，L1变暗．10．如图所示，金属板M、N水平放置，相距为d，其左侧有一对竖直金属板P、Q，板P上小孔S正对板Q上的小孔O，M、N间有垂直纸面向里的匀强磁场，在小孔S处有一带负电粒子，其重力和初速均不计，当变阻器的滑动触头在AB的中点时，带负电粒子恰能在M、N间做直线运动，当滑动变阻器滑片向A点滑动过程中，则()A．粒子在M、N间运动过程中，动能一定不变B．粒子在M、N间运动过程中，动能一定减小C．粒子在M、N间仍做直线运动D．粒子可能沿M板的右边缘飞出答案：B解析：滑动触头在中点时，粒子恰能做直线运动，此时M、N间为一速度选择器模型．当滑动触头滑向A点时，M、N间电压减小，电场力变小，粒子向下偏，所以粒子在其间运动时动能减小，B选项正确．粒子带负电，由左手定则知粒子一定向下偏，所以不可能从M 板的右边缘飞出．第Ⅱ卷(非选择题共60分)二、填空题(共4小题，每小题5分，共20分．把答案直接填在横线上)11.(4分)如图所示，在倾角为θ的很大的光滑绝缘斜面上，有一质量为m的小球，带电荷量为+q，初速度为v0，方向与斜面底边AB平行．欲使小球在斜面上沿初速度方向做匀速直线运动，需加一个匀强电场，场强的最小值为，方向为.答案：mgsinθ/q方向沿斜面向上解析：如图所示，带电小球在斜面上受三个力作用而平衡，即重力mg、支持力FN和电场力Eq三力的合力为零，所以-mg与FN、Eq构成矢量三角形MNP.因mg不变，故MN 的大小、方向不变．又FN的方向不变，由N向MP线上作线段NP.且NP⊥MP为最小，所以当Eq=mgsinθ时，E有最小值，可解得：E=mgsinθ/q，方向沿斜面向上．12．(4分)如下图所示，灯泡L1、L2上标有“110V,100W”字样，灯泡L3、L4上标有“110V,60W”字样，今把它们接入电路中，灯泡最亮的是______，最暗的是______．答案：L4；L3解析：由P=知R=，灯泡电阻R3=R4>R1=R2，根据串联电路的性质==I2知P4>P1，L4的实际功率比L1的实际功率大，L4比L1亮．根据并联电路的性质，P2R2=P3R3=U知，P2>P3，L2的实际功率比L3的实际功率大，L2比L3亮．由图中可以看出流过L1的电流一定大于流过L2的电流，由P=I2R知P1>P2，即L1比L2亮．由以上分析知：P4>P1>P2>P3，所以最亮的灯泡是L4，最暗的是L3.13．(5分)电磁炮是一种理想的兵器，它的主要原理如下图所示，1982年澳大利亚国立大学制成了能把2.2g的弹体(包括金属杆EF的质量)加速到10km/s的电磁炮(常规炮弹速度大小约为2km/s)，若轨道宽2m，长为100m，通过的电流为10A，则轨道间所加匀强磁场的磁感应强度为________T，磁场力的最大功率P＝__________W(轨道摩擦不计)．答案：55；1.1×107解析：F=ma=m=1.1×103N B==55TPm=Fvm=1.1×107W14．(7分)当你在享受电带来的高质量生活时，是否关注过用电安全？一份关于家庭用电环境的调查引起了某研究性学习小组的兴趣．(1)研究性学习小组经讨论得出家庭用电不安全事例主要有：电器漏电、线路老化、______________、______________等，并提出猜想．(a)家庭电路连接有熔丝(保险丝)，应该是安全的；(b)熔丝只能保护电路，而不能保护人．某同学说：我家还安装了漏电保护器，很安全的．于是，大家决定探究熔丝和漏电保护器在电路中的作用，小组同学汇总资料并绘制如图所示电器漏电示意图．①熔丝是一种合金丝，当电路中的电流超过熔丝的额定电流时，它就会熔断．②当通过人体的电流大于30毫安时，将有生命危险．③漏电保护器是防止电流泄漏的装置，如果火线与零线中的电流不同，它将切断电源．综合上述图、表，能够支持猜想(b)的资料有、(从①、②、③中选择)，理由.电路中，若用铜丝代替熔丝，可能出现的危害是.(2)结合资料③，你认为下图中四种(A、B、C、D)漏电保护器的安装方法正确的有()(3)细心的同学发现上图中有一处用电不安全隐患．请将图中不安全因素用笔圈出．(4)观察下图，若淋浴器发生漏电可导致其外壳带电，请分析其危险性：________.为了更加合理和安全地使用电热淋浴器，该研究小组在理论上设计了B、C两种方案(如下图)，图中的R相当于保护电阻．根据已有知识判断，可行方案是________(填“B”或“C”)，理由是______________________________________________________________________________．答案：(1)无接地线、使用劣质开关或插座；①、②；流过熔丝的电流未超过其额定电流，但流过人体的电流已超过30毫安；电流过大而不熔断，容易发生火灾．(2)B(3)地线接在自来水管上(4)容易发生人体触电；C；发生漏电时人体分得的电压只有12V，所以不会造成危险．三、论述·计算题(共5小题，共40分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位)15.(7分)(2009·广东深圳模拟)一根长为l的丝线吊着一质量为m，带电荷量为q的小球静止在水平向右的匀强电场中，如图所示，丝线与竖直方向成37°角，现突然将该电场方向变为向下且大小不变，不考虑因电场的改变而带来的其他影响(重力加速度为g)，求：(1)匀强电场的电场强度的大小；(2)求小球经过最低点时丝线的拉力．答案：(1)(2)mg解析：(1)小球静止在电场中受力如图所示，显然小球带正电，由平衡条件得：mgtan37°=qE ①故E ＝3mg 4q② (2)电场方向变成向下后，小球开始摆动做圆周运动，重力、电场力对小球做正功．由动能定理得：mv2=(mg+qE)l(1-cos37°)③ 由圆周运动知识，在最低点时，F 向＝F T －(mg ＋qE )＝m v 2l④ 由③④解得F T ＝4920mg 16．(8分)质谱仪原理如图所示，a 为粒子加速器，电压为U 1；b 为速度选择器，磁场与电场正交，磁感应强度为B 1，板间距离为d ；c 为偏转分离器，磁感应强度为B 2.今有一质量为m 、电荷量为＋e 的正电子(不计重力)，经加速后，该粒子恰能通过速度选择器，粒子进入分离器后做半径为R 的匀速圆周运动．求：(1)粒子射出加速器时的速度v 为多少？(2)速度选择器的电压U 2为多少？(3)粒子在B 2磁场中做匀速圆周运动的半径R 为多大？答案：(1)2eU 1m (2)B 1d 2eU 1m (3)1B 22U 1m e解析：(1)在a 中，e 被加速电场U 1加速，由动能定理有eU 1＝12m v 2，得v ＝2eU 1m(2)在b 中，e 受的电场力和洛伦兹力大小相等，即e U 2d ＝e v B 1，代入v 值得U 2＝B 1d 2eU 1m(3)在c 中，e 受洛伦兹力作用而做圆周运动，回转半径R ＝m v B 2e ，代入v 值得R ＝1B 22U 1m e17．(8分)下图为“解放”牌大卡车的远程车灯电路的蓄电池总功率随电流变化的图象，已知蓄电池瞬间短路时的电流为14A.求：(1)该蓄电池的电动势E 和内电阻r.(2)车头两个远程车灯的铭牌上标有“12V 、12W ”字样，若两灯并联接在蓄电池两端，则两灯消耗的总电功率为多少？答案：(1)E ＝14V ；r ＝1Ω (2)P 总＝24W解析：(1)由图可知瞬间短路时总功率P ＝196W ，由P ＝I 短E ，求出E ＝14V ，由P ＝I 2短r ，求出r ＝1Ω(2)一个车灯的电阻：R 灯＝U 2额P 额＝12Ω 两灯并联的电阻：R 并＝R 灯2＝6Ω 电路中的总电流：I ＝E R 并＋r＝2A 两灯总电功率P 总＝I 2R 并＝24W18．(8分)(2009·江苏淮安)如图所示，一根水平光滑的绝缘直槽轨连接一个竖直放置的半径为R ＝0.50m 的绝缘光滑槽轨．槽轨处在垂直纸面向外的匀强磁场中，磁感应强度B ＝0.50T.有一个质量m ＝0.10g ，带电量为q ＝＋1.6×10－3C 的小球在水平轨道上向右运动．若小球恰好能通过最高点，重力加速度g ＝10m/s 2.试求：(1)小球在最高点所受的洛伦兹力F ；(2)小球的初速度v0.答案：(1)8×10-4N (2)m/s解析：(1)设小球在最高点的速度为v ，则小球在最高点所受洛伦兹力F=qvB ①方向竖直向上；由于小球恰好能通过最高点，故小球在最高点由洛伦兹力和重力共同提供向心力，即mg －F ＝m v 2R② 将①代入②式求解可得v ＝1m/s ，F ＝8×10－4N(2)由于无摩擦力，且洛伦兹力不做功，所以小球在运动过程中机械能守恒，由机械能守恒定律可得12m v 20＝mgh ＋12m v 2③ 其中h ＝2R ④求解可得v 0＝21m/s.19．(9分)汤姆孙测定阴极射线粒子比荷的实验原理如下图所示，阴极发出的电子束沿直线射到荧光屏上的O 点时，出现一个光斑．在垂直于纸面的方向上加一个磁感应强度为3.0×10－4T 的匀强磁场后，电子束发生偏转，沿半径为7.2cm 的圆弧运动，打在荧光屏上的P 点．然后在磁场区域加一个竖直向下的匀强电场，电场强度的大小为1.14×103V/m 时，光斑P 又回到O 点，求电子的比荷．答案：1.76×1011C/kg解析：只加磁场时，电子仅受洛伦兹力作用做匀速圆周运动，轨道半径设为r ，由牛顿第二定律知qvB=，比荷为=①加上电场E以后，使偏转的电子束回到原来的直线上，是因为电子受到的电场力E q和洛伦兹力q v B平衡，因此有Eq＝q v B②由①②式得：qm＝ErB2＝1.14×1037.2×10－2×(3.0×10－4)2C/kg＝1.76×1011C/kg.。

人教版高中物理选修3-1综合检测卷一、单选题（本大题共17小题，共34分）1.以下关于电场线的说法，正确的是（）A. 电场线是电荷移动的轨迹B. 电场线是实际存在的曲线C. 在复杂电场中,电场线可以相交D. 同一幅图中,电场线越密的地方,电场强度越强2.关于摩擦起电和感应起电的实质，下列说法正确的是（）A. 摩擦起电说明通过做功可以创造电荷B. 摩擦起电说明电荷可以创造C. 感应起电说明电荷可以从物体的一个部分转移到物体另一个部分D. 感应起电说明电荷从带电的物体转移到原来不带电的物体上去了3.关于点电荷的说法正确的是（）A. 点电荷的带电量一定是B. 实际存在的电荷都是点电荷C. 点电荷是理想化的物理模型D. 大的带电体不能看成是点电荷4.图中虚线是某电场的一组等势面．两个带电粒子从P点沿等势面的切线方向射入电场，粒子仅受电场力作用，运动轨迹如实线所示，a、b是实线与虚线的交点．下列说法正确的是( )A. 两粒子的电性相同B. a点的场强小于b点的场强C. a点的电势高于b点的电势D. 与P点相比两个粒子的电势能均增大5.A、B两个点电荷在真空中所产生电场的电场线（其中方向未标出）的分布如图所示．图中C点为两点电荷连线的中点，MN为两点电荷连线的中垂线，D为中垂线上的一点，电场线的分布关于MN左右对称．下列说法中正确的是（）A. A、B两个点电荷一定是等量异种电荷B. A、B两个点电荷一定是等量同种电荷C. C点的电势比D点的电势高D. C点的电场强度比D点的电场强度小6.对库仑定律的数学表达式F=k的以下理解中，正确的是（）A. 此式适用于任何介质中任意两个带电体间相互作用力的计算B. 此式仅适用于真空中任意两个带电体间相互作用力的计算C. 由此式可知,当r趋于零时F趋于无限大D. 式中的k是与、及r的大小无关的恒量,且7.如图所示，a、c、b为同一条电场线上的三点，c为ab中点，a、b电势分别为ϕa=5V，ϕb=3V．则（）A. c点的电势一定为4VB. a点的场强一定比b点场强大C. 正电荷从c点运动到b点电势能一定减少D. 正电荷从a点运动到b点动能一定增加8.关于带电粒子（不计重力）在匀强电场中的运动情况，下列说法正确的是（）A. 一定做曲线运动B. 不可能做匀减速运动C. 一定是匀变速运动D. 可能做匀变速直线运动,不可能做匀变速曲线运动9.下列说法中正确的是( )A. 电场线和磁感线都是一系列闭合曲线B. 在医疗手术中,为防止麻醉剂乙醚爆炸,医生和护士要穿由导电材料制成的鞋子和外套,这样做是为了消除静电C. 奥斯特提出了分子电流假说D. 首先发现通电导线周围存在磁场的科学家是安培10.如图所示,B、C、D三点都在以点电荷为圆心,半径为r的圆弧上将一试探电荷从A点分别移到B、C、D各点时,电场力做功是( )A. B. C.D.11.下列关于电功W和电热Q的说法正确的是( )A. 在任何电路中都有W UIt、Q I Rt,且W QB. 在任何电路中都有W UIt、Q I Rt,但W不一定等于QC. W UIt、Q I Rt均只有在纯电阻电路中才成立D. W UIt在任何电路中都成立, Q I Rt只在纯电阻电路中才成立12.根据电容器电容的定义式可知( )A. 电容器所带的电荷量Q越多,它的电容就越大,C与Q成正比B. 电容器不带电时,其电容为零C. 电容器两极板之间的电压U越高,它的电容就越小,C与U成反比D. 以上答案均不对13.在地球赤道上空,沿东西方向水平放置一根导线,通以自西向东方向的电流,则此导线受到地磁场的安培力作用方向为A. 竖直向上B. 竖直向下C. 由南向北D. 由西向东14.一根导线的电阻为40欧,将这根导线对折后连入电路,这根导线的电阻将变为A. 40欧B. 10欧C. 80欧D. 60欧15.如图所示的电路中,电源的电动势E和内电阻r恒定不变,电灯L发光,如果变阻器的滑片向b端滑动,则A. 电灯L更亮,安培表的示数减小B. 电灯L更亮,安培表的示数增大C. 电灯L变暗,安培表的示数减小D. 电灯L变暗,安培表的示数增大16.一个带电粒子沿垂直于磁场的方向射入一匀强磁场,粒子的一段径迹如图所示径迹上的每一小段都可以近似看成圆弧,由于带电粒子使沿途的空气电离,粒子的能量逐渐减小带电荷量不变从图中情况可以确定( )A. 粒子从b向a运动,带正电B. 粒子从a向b运动,带正电C. 粒子从a向b运动,带负电D. 粒子从b向a运动,带负电17.如图所示,带电粒子不计重力以初速度v从a点进入匀强磁场,运动中经过b点,,若撤去磁场加一个与y轴平行的匀强电场,仍以v从a点进入电场,粒子仍能通过b点,那么电场强度E与磁感应强度B之比为( )A. B. C. D.二、填空题（本大题共5小题，共20.0分，每空1分）18.a、b为电场中同一电场线上的两点，两点的电势分别为φa=8V，φb=6V．将一个带电量为6×10-19C的质子放在电场中的a点．（1）该质子在a点具有的电势能为______ J；（2）该质子从a点运动到b点，电场力做功为______ J．19.A、B两个完全相同的金属球，A球带电量为-3q，B球带电量为7q，现将两球接触后分开，A、B带电量分别变为______ 和______．20.如图所示，Q A=3×10-8C，Q B=－3×10-8C，A，B两相距6cm，在水平方向外电场作用下，A，B保持静止，悬线竖直，则A，B连线中点场强大小___________，方向______________ 。
