教学过程：
复习
1、冷却系统温度过高的原因及诊断方法？
2、冷却系统的维护的主要内容？
3、冷却系统中水泵和节温器的检修
新课导入：
发动机润滑系统工作的好坏对其动力性、经济性和使用寿命均有一定的影响，润滑系统的结构和原理相对而言比较简单，但润滑系统又不能忽视。润滑系统具有的减轻机件磨损、减小摩擦损失、降低功率消耗的作用，还具有密封、冷却、清洁和防氧化锈蚀功能。这节就润滑系统的组成结构进行讲解。
讲解新课：

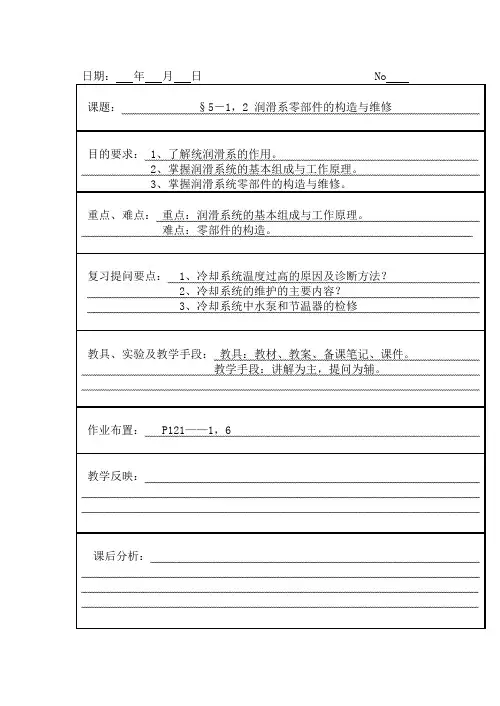

§5－1，2 润滑系统零部件构造与维修
一、润滑系概述
1、润滑系统的作用
润滑（减摩）、冷却、清洁、密封、
防氧化锈蚀功能。
2、润滑方式
（1）压力润滑：以一定的压力把润
滑油供入摩擦表面的润滑方式。
主要用于曲轴主轴承、连杆轴承及凸
轮轴承等负荷较大的摩擦表面的润滑。
（2）飞溅润滑：利用发动机工作时
运转零件撞击机油溅起来的油滴或油雾润
滑摩擦表面的润滑方式。
主要用于负荷较轻的气缸壁面和配
气机构的凸轮、挺柱、气门杆、摇臂等零
件的工作表面。
（3）润滑脂润滑：通过定期加注润滑脂来润滑零件工作表面的方式。如水泵及发电机轴承等。
二、润滑系统的组成
图5-1 润滑系总体组成
1-摇臂轴 2-凸轮轴 3-节流孔 4-曲轴 5-机油滤清器 6-机油泵 7-限压阀 8-机油集滤器9-油底壳 10-曲轴主轴承
教学过程：
1、润滑系总体组成
一般由油底壳、机油集滤器、机油泵、机
油滤清器、机油冷却器等组成。
2、润滑系部件结构原理
（1）油底壳：用于存储润滑油。它由薄
钢板冲压而成，为防止润滑油渗漏，其与机体
结合面加垫片和密封胶密封。
（2）机油集滤器：它安装在油底壳润滑
油的入口，用来滤除润滑油中粗大的杂质。
（3）机油泵 用于将油底壳中的机油吸
出，并以一定压力压向各润滑部位。 按其结构不同分为齿轮式和转子式两种，齿轮式又分外接齿轮式和内接齿轮式两种。 1）外接齿轮式机油泵 在机油泵齿轮与泵盖之间加有垫片密封，
同时可以通过调整垫片厚度，调整齿轮端面间隙在
0.05～0.20mm ，该间隙过大，机油压力下降，泵油量
减少。
2）内接齿轮式机油泵
3）转子式机油泵
（4）安全阀 机油泵由发动机驱动，当发动机转
速升高时，机油泵运转速度加快，输油量增加，机油
压力升高。为了防止压力过高，在润滑油路中（有的
直接在机动泵上或滤清器上）设置有安全阀6（图9-5）。当机油压力超过规定值时，安全阀打开，多余的润滑油经安全阀流回机油泵的进油腔或流回油底壳。 （5）机油滤清器 它用来滤除润滑油中的金属屑、机械杂质和润滑油氧化物。 （6）机油冷却器 机油在发动机机体内循环，温
度高达95℃以上，尤其是热负荷较高的发动机。过高的温度使机油粘度下降，不利于在摩擦表面形成油膜润滑，同时加快机油氧化变质，失去作用，所以有些发动机带有机油冷却器。
1）风冷：安放在发动机前部，其结构与冷却系统的散热器相似
2）水冷：靠冷却液冷却
图5-2 机油集滤器
a ）滤网未堵塞
b ）滤网堵塞 1-浮筒罩 2-滤网 3-浮筒 4-吸油管
5-固定油管
图5-3 内接齿轮式机油泵 a)结构 b)工作原理 1-安全阀弹簧 2-安全阀柱塞 3-曲轴前油封 4-机油泵体 5-主动
外齿轮 6-从动外齿轮 7-O 形密封圈 8-花键套
教学过程：
（2）润滑油的分类我国润滑油分以下3类（GB/T7631.3-1995）
1）汽油机油 SC、SD、SF、SG、SH六个级别；
2）柴油机油 CC、CD、CD-Ⅱ、CE、CF-4五个级别；
3）二冲程汽油机油 ERA、ERB、ERC、ERD四个级别。
级号越后，使用性能越好，适用于新机型或强化程度高的发动机。
每一种级别又有若干种单一粘度等级和多粘度等级的润滑油牌号。例如，CC级润滑油有三个单一粘度等级（30、40和50 号）和六个多粘度等级（5W/30、5W/40、10W/30、10W/40、15W/40和20W/40）的润滑油牌号。
单一粘度等级的润滑油粘温性较差，只适应某一温度范围使用。多粘度等级的润滑油粘温性好，适应温度范围宽。
（3）润滑油的选用
1）汽油机选择汽油机机油，柴油机选择柴油机机油，二冲程汽油机选择相应机油。这是因为不同发动机工作原理、工作条件不同所致。
2）根据发动机的强化程度选用合适的润滑油使用等级。
柴油机的强化程度用系数K表示，按下式计算
K=P me C mτ
式中P me—气缸内气体平均有效压力（MPa）；
C m--活塞平均速度（m/s）；
τ--冲程系数（四冲程τ=0.5，二冲程τ=1）。
当K≤50时，选用CC级润滑油；K>50时，应选用CD级润滑油。
3）根据气温选用适当粘度等级的润滑油，可参见图9-10选择。具体机型应按使用说明书进行机油选用与保养。
2、润滑脂
润滑脂具有良好的粘附性，
在常温下可附着于垂直表面而
不流淌，可以在敞开或密封不良
及受压较大的摩擦部位工作，并
有防水、防尘、密封作用。
图5-5 发动机润滑油选用
