中考物理电流和电路真题汇编(含答案)

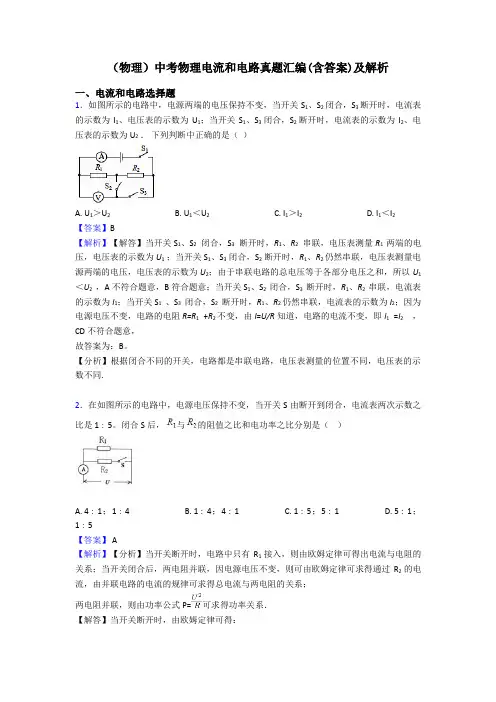

（物理）中考物理电流和电路真题汇编(含答案)及解析一、电流和电路选择题1．如图所示的电路中，电源两端的电压保持不变，当开关S1、S2闭合，S3断开时，电流表的示数为I1、电压表的示数为U1；当开关S1、S3闭合，S2断开时，电流表的示数为I2、电压表的示数为U2．下列判断中正确的是（）A. U1＞U2B. U1＜U2C. I1＞I2D. I1＜I2【答案】B【解析】【解答】当开关S1、S2闭合，S3断开时，R1、R2串联，电压表测量R1 两端的电压，电压表的示数为U1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电压表测量电源两端的电压，电压表的示数为U2；由于串联电路的总电压等于各部分电压之和，所以U1＜U2，A不符合题意，B符合题意；当开关S1、S2闭合，S3断开时，R1、R2串联，电流表的示数为I1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电流表的示数为I2；因为电源电压不变，电路的电阻R=R1+R2不变，由I=U/R知道，电路的电流不变，即I1=I2，CD不符合题意，故答案为：B。

【分析】根据闭合不同的开关，电路都是串联电路，电压表测量的位置不同，电压表的示数不同.2．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。

闭合S后，与的阻值之比和电功率之比分别是（）A. 4∶1；1∶4B. 1∶4；4∶1C. 1∶5；5∶1D. 5∶1；1∶5【答案】 A【解析】【分析】当开关断开时，电路中只有R1接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，两电阻并联，因电源电压不变，则可由欧姆定律可求得通过R2的电流，由并联电路的电流的规律可求得总电流与两电阻的关系；两电阻并联，则由功率公式P=可求得功率关系．【解答】当开关断开时，由欧姆定律可得：I1=；当开关闭合时，通过R2的电流I2=；则电流表的示数I=I1+I2=；由题意知：===；则解得：5R2=R1+R2；即=；由功率公式P=得：R1消耗的电功率P1=；R2消耗的电功率P2=；则功率之比：==；故选A．【点评】本题考查欧姆定律、并联电路的电流规律及功率公式，题目中物理量用字母表示，故在计算中要注意灵活准确地利用比例法求解．3．如图所示的电路中，闭合开关S1和S2，灯泡L1和L2均发光，下列说法正确的是（）A. 电流表测量干路的电流B. 电压表示数等于L1的电压C. 只断开S2，电流表示数不变D. 只断开S2，电压表示数变为零【答案】 B【解析】【解答】解：A、由图知，闭合开关S1和S2，灯泡L1和L2并联，电流表与L2串联，测量通过L2的电流。

中考物理电流和电路真题汇编(含答案)含解析一、电流和电路选择题1．在如图所示的各电路图中，能反映出L1、L2并联，开关S断开后L1仍能发光的是（）A. B. C. D.【答案】C【解析】【解答】解：A、由图可知开关S断开后L1仍能发光，但L l、L2为串联电路，所以该选项不正确．B、由图可知L l、L2为并联电路，开关S断开后L1不能发光，所以该选项不正确．C、由图可知L l、L2为并联电路，开关S控制L2的通断，断开开关S后L1仍能发光，所以该选项正确．D、由图可知L l、L2为并联电路，开关S控制L1的通断，断开开关S后L1不能发光，所以该选项不正确．故选C．【分析】本题主要考查两个方面的知识：（1）电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．（2）开关的作用：开关在不同的电路中的作用不相同，在串联电路中控制所有用电器，在并联电路的干路中控制所有用电器，在并联电路的支路中只控制本支路用电器．2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.3．如图所示的电路中，当S1、S2都闭合时，则（）A. L1、L2串联B. L1、L2并联C. 灯L1被短路D. 灯L2短路【答案】 B【解析】【解答】如图所示的电路中,当S1、S2都闭合时，L1、L2并联.故答案为：B【分析】电流从正极流出通过开关S2后分成两条支路分别流入两个灯泡，通过两个灯泡后汇合再回到负极.再结合并联电路（把电路元件并列地连接起来的电路，叫并联）的概念即可得解.4．图所示的电路中a、b是电表，闭合开关要使电灯发光，则：（）A. a、b都是电流表B. a、b都是电压表C. a是电流表，b是电压表D. a是电压表，b 是电流表【答案】 C5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A--0.4A之间时电子元件才能正常工作。

初三电流和电路试题及答案一、选择题1. 电流的单位是（）A. 米B. 伏特C. 安培D. 欧姆答案：C2. 以下哪个不是电路的基本组成元件？（）A. 电源B. 开关C. 导线D. 电阻答案：D3. 电路中形成持续电流的条件是（）A. 有电源B. 有导线C. 有电源且电路是闭合的D. 有开关答案：C4. 串联电路中，各电阻两端的电压与电阻的关系是（）A. 电压与电阻成正比B. 电压与电阻成反比C. 电压与电阻无关D. 电压与电阻成二次方关系答案：A5. 并联电路中，各支路的电流与电阻的关系是（）A. 电流与电阻成正比B. 电流与电阻成反比C. 电流与电阻无关D. 电流与电阻成二次方关系答案：B二、填空题6. 电流的流动方向是正电荷的________方向。

答案：移动7. 电路中最基本的连接方式有________和________。

答案：串联；并联8. 欧姆定律表明电压、电流和电阻之间的关系是________。

答案：U=IR9. 家庭电路中，电器设备通常是________连接。

答案：并联10. 串联电路中，总电阻等于各部分电阻之________。

答案：和三、简答题11. 什么是串联电路？请简述其特点。

答案：串联电路是指电路中各元件首尾相连，电流在电路中只有一条路径。

其特点是各处电流相同，总电阻等于各部分电阻之和。

12. 什么是并联电路？请简述其特点。

答案：并联电路是指电路中各元件并列连接，电流有多条路径。

其特点是各支路电压相同，总电流等于各支路电流之和。

四、计算题13. 已知一个串联电路中有两个电阻，R1=10Ω，R2=20Ω，电源电压为15V，求电路中的电流。

答案：根据欧姆定律，总电阻R=R1+R2=30Ω，电流I=U/R=15V/30Ω=0.5A。

14. 已知一个并联电路中有两个电阻，R1=10Ω，R2=20Ω，电源电压为12V，求电路中的总电流。

答案：首先计算各支路电流，I1=U/R1=12V/10Ω=1.2A，I2=U/R2=12V/20Ω=0.6A。

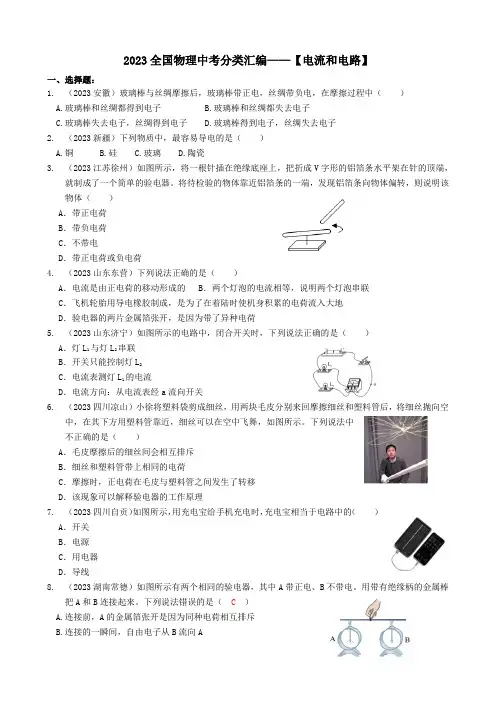

2023全国物理中考分类汇编——【电流和电路】一、选择题：1.（2023安徽）玻璃棒与丝绸摩擦后，玻璃棒带正电，丝绸带负电，在摩擦过程中（）A.玻璃棒和丝绸都得到电子B.玻璃棒和丝绸都失去电子C.玻璃棒失去电子，丝绸得到电子D.玻璃棒得到电子，丝绸失去电子2.（2023新疆）下列物质中，最容易导电的是（）A.铜B.硅C.玻璃D.陶瓷3.（2023江苏徐州）如图所示，将一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端，就制成了一个简单的验电器。

将待检验的物体靠近铝箔条的一端，发现铝箔条向物体偏转，则说明该物体（）A．带正电荷B．带负电荷C．不带电D．带正电荷或负电荷4.（2023山东东营）下列说法正确的是（）A．电流是由正电荷的移动形成的 B．两个灯泡的电流相等，说明两个灯泡串联C．飞机轮胎用导电橡胶制成，是为了在着陆时使机身积累的电荷流入大地D．验电器的两片金属箔张开，是因为带了异种电荷5.（2023山东济宁）如图所示的电路中，闭合开关时，下列说法正确的是（）A．灯L1与灯L2串联B．开关只能控制灯L2C．电流表测灯L1的电流D．电流方向：从电流表经a流向开关6.（2023四川凉山）小徐将塑料袋剪成细丝，用两块毛皮分别来回摩擦细丝和塑料管后，将细丝抛向空中，在其下方用塑料管靠近，细丝可以在空中飞舞，如图所示。

下列说法中不正确的是（）A．毛皮摩擦后的细丝间会相互排斥B．细丝和塑料管带上相同的电荷C．摩擦时，正电荷在毛皮与塑料管之间发生了转移D．该现象可以解释验电器的工作原理7.（2023四川自贡）如图所示，用充电宝给手机充电时，充电宝相当于电路中的（）A．开关B．电源C．用电器D．导线8.（2023湖南常德）如图所示有两个相同的验电器，其中A带正电、B不带电。

用带有绝缘柄的金属棒把A和B连接起来。

下列说法错误的是（C）A.连接前，A的金属箔张开是因为同种电荷相互排斥B.连接的一瞬间，自由电子从B流向AC.连接的一瞬间，正电荷从A流向BD.连接的一瞬间，金属杆中电流方向是从A流向B9.（2023江苏无锡）新国标电动车上装有转向灯和蜂鸣器，开关拨至“左”，左转向灯亮、蜂鸣器响；开关拨至“右”，右转向灯亮、蜂鸣器响。

（物理）中考物理电流和电路题20套(带答案)及解析一、电流和电路选择题1．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示．若把这种规格的两只灯泡串联在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（）A. 10Ω 0.9WB. 6Ω 0.9WC. 6Ω 1.5WD. 10Ω 1.8W【答案】C【解析】【解答】解：把这种规格的两只灯泡串联接在6V的电源两端，每只灯泡两端的电压都为3V，从图象上可以看出，此时电路电流为0.5A，所以每只灯泡的实际电阻R= = =6Ω，每只灯泡的实际功率P=UI=3V×0.5A=1.5W．故选C．【分析】两只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，两只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．2．如图所示的电路，要使两个小灯泡L1， L2串联，应（）A. 断开开关S1， S2，闭合开关S3B. 断开开关S1， S3，闭合开关S2C. 断开开关S1，闭合开关S2， S3D. 断开开关S2，闭合开关S1， S3【答案】 B【解析】【解答】解：电流从正极开始，依次经过灯泡L1、S2、L2回到电源负极，因此断开开关S1， S3，闭合开关S2。

故答案为：B【分析】结合串联电路的特点，利用电流流向法分析解答.3．在如图所示的电路连接中，下列说法正确的是（）A. 灯泡L1和L2并联，电压表测量的是电源电压B. 灯泡L1和L2并联，电流表测的是L1支路的电流C. 灯泡L1和L2串联，电压表测的是L2的电压D. 灯泡L1和L2串联，电压表测的是L1的电压【答案】 D【解析】【解答】由电路知道，电流只有一条路径，所以灯泡L1、L2串联，电流表测串联电路的电流，电压表并联在L1两端，测L1两端的电压。

A、B、C不符合题意，D符合题意．故答案为：D．【分析】串联电路电流只有一条路径，用电器不能独立工作；并联电路有两条或两条以上路径，各用电器可以独立工作；电流表应与被测电路串联，电压表应与被测电路并联．由此分析判断4．以下估测与实际情况相符的是（）A. 人体感觉舒适的环境温度约为40℃B. 一支新的中华牌2B铅笔的长度约为30cmC. 教室里的日光灯正常工作时电流约为1.8AD. 一本九年级物理课本平放在水平桌面上对桌面的压强大约是52Pa【答案】 D【解析】【解答】解：A、人体正常体温在37℃左右，感觉舒适的温度在23℃左右．A不符合题意；B、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，中华2B铅笔的长度略小于18cm，在16cm左右．B不符合题意；C、电冰箱正常工作电流在1A左右，教室中日光灯的工作电流比1A小得多，在0.2A左右．C不符合题意；D、九年级物理课本的重力在G=2.6N左右，平放时与桌面的接触面积约S=500cm2=0.05m2，对水平桌面的压强约p= =52Pa．D符合题意．故答案为：D．【分析】根据学生对日常生活中温度、长度、电流大小和压强的计算解答.5．关于下面四幅图说法正确的是（）A. 甲图金属箔张开说明绝缘棒带正电B. 乙图弹簧秤示数等于左边钩码重力的一半C. 丙图说明液体压强跟液体密度有关D. 丁图中人手不应该接触测电笔笔尾金属体【答案】C【解析】【解答】A、甲图金属箔张开只能说明绝缘棒带电，但不能确定是正电还是负电，A不符合题意；B、乙图中由于弹簧秤拉力方向并非竖直、故其力臂并非左边钩码重力力臂的一半，所以弹簧示数并非左边钩码重力的一半，B不符合题意；C、丙图中可以看出，橡皮膜所在深度相同，U形管中液面高度差不一样，说明液体压强与水和盐水的密度有关，C符合题意；D、丁图中用电笔测量时要使其与地面接触形成回路，故需要人手接触电笔笔端，D不符合题意．故答案为：C．【分析】（1）验电器是检查物体是否带电的仪器；（2）力臂是支点支力作用线的垂线段的长度，由图分析动力和阻力力臂的大小关系，从而解答；（3）液体内部的压强大小与液体的密度和深度有关，根据图示分析解答；（4）使用试电笔时人手要接触笔尾金属体而不能接触笔尖金属体.6．如图所示的电路中，开关S闭合，电流表A1， A2的示数分别为I1， I2， I1与I2比较有（）A. I1＞I2B. I1=I2C. I1＜I2D. 无法比较【答案】A【解析】【解答】解：由电路图看出，两灯泡并联；电流表A1测量干路电流，电流表A2测量灯泡L1中的电流，根据并联电路中电流的规律可知：干路电路等于各支路电流的和，则I1＞I2，故选A．【分析】由电路图可知两灯泡并联，电流表A1测量干路电流，电流表A2测量灯泡L1中的电流，然后根据并联电路中电流的规律即可确定I1、I2之间的关系．7．如图所示的电路中，电源电压恒为4.5V，电压表量程0～3V，电流表量程0～0.6A，滑动变阻器规格是“10Ω1A”，灯泡标有“2.5V 1.25W”；若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化．则下列说法正确的是（）A. 电流表的示数变化范围0.3A～0.6AB. 电压表的示数变化范围是1.5V～2.5VC. 滑动变阻器允许调节的阻值范围是2.5Ω～10ΩD. 该电路最大功率是2.7W【答案】 B【解析】【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）根据P=UI可得，灯的额定电流：I L额= = =0.5A，∵串联电路中各处的电流相等，且电流表的量程为0～0.6A，∴电路中的最大电流为I max=0.5A，故A不正确；∵I= ，∴灯泡的电阻R L= = =5Ω，电路中的总电阻R= = =9Ω，∵串联电路中总电阻等于各分电阻之和，∴滑动变阻器接入电路中的最小阻值：R滑=R﹣R L=9Ω﹣5Ω=4Ω，故C不正确；该电路的最大功率：P max=UI max=4.5V×0.5A=2.25W，故D不正确；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，此时电路中的电流：I min= = =0.3A，电压表的最小示数：U L=I min R L=0.3A×5Ω=1.5V，∴电压表的示数变化范围1.5V～2.5V，故B正确．故选B．【分析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流，然后结合电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值，再根据P=UI求出该电路的最大功率；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的最小示数，进一步的得出电压表的示数变化范围．8．家用电吹风由电动机和电热丝等组成．为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（）A. B.C. D.【答案】 D【解析】【解答】A、电热丝和电动机串联，而电动机不能够独立工作，A不符合题意；B、电动机和电热丝并联连接，电路中只有一个总开关控制，开关闭合，电热丝和电动机同时工作，而电动机无法独立工作，B不符合题意；C、电动机和电热丝并联连接，S1控制整个电路，S2控制电动机；S1闭合，S2断开，只有电热丝工作，而电动机不工作；C不符合题意；D、电动机和电热丝并联连接，S1控制整个电路，S2控制电热丝；S1闭合，S2断开，只有电动机工作，电热丝不工作；S1闭合，S2闭合，电动机和电热丝同时工作；S1断开，电动机和电热丝都不工作，D符合题意．故答案为：D．【分析】根据电路要求，电动机和电热丝可以单独工作，电路要并联，且电热丝有开关.9．妈妈买了一个便携式榨汁机，小明通过阅读说明书.他了解到为保障安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动开始榨汁.下列四张电路图中符合要求的是（）A. B. C. D.【答案】 C【解析】【解答】电路中的开关都闭合时，用电器才能工作，此时电路中的开关和用电器是串联的，C符合题意。

（物理）九年级物理电流和电路题20 套( 带答案 ) 含分析一、电流和电路选择题1．如下图，闭合电键S 时，用电表能正确丈量电阻R1两头电压或经过电流的电路图是（）A. B. C. D.【答案】 B【分析】【解答】 A. 电源短路， A 不切合题意 .B. 电压表丈量电阻R1两头电压，也就是电源电压， B 切合题意 .C. 电压表的正负极接反了，不可以丈量， C 不切合题意 .D. 电源短路， D 不切合题意 .故答案为： B.【剖析】电压表要与用电器并联使用，并且使电流从电压表的正接线柱流入，从负接线柱流出 .电流表相当于导线 .2．如下图，开关S 闭合时，可能发生的现象是（）A. L1、 L2都不发光B. L1不发光、 L2发光C. 电池被烧坏D. L1发光、 L2不发光【答案】 B【分析】【解答】由图示电路图可知，开封闭合时，L1被短路，只有L2接入电路，则闭合开关后 L12发光，电池没有被短路，不会烧坏电池．不发光， L故答案为： B．【剖析】由图可知，当开封闭合时，开关与L1并联，此时电流只过开关，而不经过灯泡1，所以灯泡 1 被短路．L L3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于排除刹车状态。

假如手刹处在拉爆状态，汽车也能运动，但时间长了会破坏刹车片，有一款汽车设计了一个提示司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或许放下手刹，开关S2断开，指示灯也熄灭，以下电路图切合上述设计要求的是（）A. B.C. D.【答案】A【分析】【解答】依据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串连电路， A 切合题意。

故答案为： A.【剖析】串连电路的特色是各用电器相互影响。

4．如下图，研究并联电路的电流规律时，用电流表测定A、B、 C三处的电流，接下来所进行的操作合理的是（）A. 整理器械，达成实验B换.用不一样规格灯泡，获得多组数据C. 剖析数据，得出结论D换.用电流表的量程，从头丈量一次【答案】B【分析】【解答】研究并联电路的电流规律时，需多次实验找寻广泛规律，所以实验中，需换用不一样规格灯泡，获得多组数据， B 切合题意， ACD 不切合题意．故答案为： B．【剖析】为了研究并联电路的电流规律，要经过多次丈量才能获得广泛规律.5．如图 A、 B、 C、 D 是依据下边的实物连结电路画出的电路图，此中正确的（）A. B. C. D.【答案】 D【分析】【解答】 A.有开关与两灯并联， A 不切合题意；B.两灯与两开关都是串连关系， B 不切合题意；C.中间的开关与上边的灯并联，且与下边的灯串连， C 不切合题意；D.两灯并联，分别由开关，且干路也有开关，与实物图符合， D 切合题意；故答案为： D。

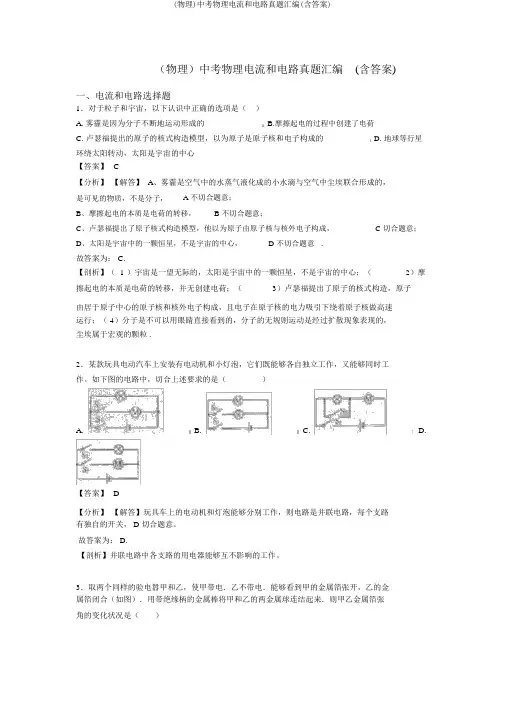

（物理）中考物理电流和电路真题汇编(含答案)一、电流和电路选择题1．对于粒子和宇宙，以下认识中正确的选项是（）A. 雾霾是因为分子不断地运动形成的B.摩擦起电的过程中创建了电荷C. 卢瑟福提出的原子的核式构造模型，以为原子是原子核和电子构成的D. 地球等行星环绕太阳转动，太阳是宇宙的中心【答案】C【分析】【解答】 A、雾霾是空气中的水蒸气液化成的小水滴与空气中尘埃联合形成的，是可见的物质，不是分子， A 不切合题意；B、摩擦起电的本质是电荷的转移， B 不切合题意；C、卢瑟福提出了原子核式构造模型，他以为原子由原子核与核外电子构成， C 切合题意；D、太阳是宇宙中的一颗恒星，不是宇宙的中心， D 不切合题意.故答案为： C.【剖析】（ 1 ）宇宙是一望无际的，太阳是宇宙中的一颗恒星，不是宇宙的中心；（2）摩擦起电的本质是电荷的转移，并无创建电荷；（3）卢瑟福提出了原子的核式构造，原子由居于原子中心的原子核和核外电子构成，且电子在原子核的电力吸引下绕着原子核做高速运行；（ 4）分子是不可以用眼睛直接看到的，分子的无规则运动是经过扩散现象表现的，尘埃属于宏观的颗粒 .2．某款玩具电动汽车上安装有电动机和小灯泡，它们既能够各自独立工作，又能够同时工作。

如下图的电路中，切合上述要求的是（）A. B. C. D.【答案】D【分析】【解答】玩具车上的电动机和灯泡能够分别工作，则电路是并联电路，每个支路有独自的开关， D 切合题意。

故答案为： D.【剖析】并联电路中各支路的用电器能够互不影响的工作。

3．取两个同样的验电嚣甲和乙，使甲带电．乙不带电．能够看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连结起来．则甲乙金属箔张角的变化状况是（）A. 甲和乙都不变B.甲变小，乙张开C.甲变大，乙不变D.甲闭合，乙张开【答案】B【分析】【解答】当用金属导体连结验电器的金属球时，甲乙间有电荷的一挪动，甲验电器张角减小，乙验电器金属箔张开角度， B 切合题意， ACD不切合题意。

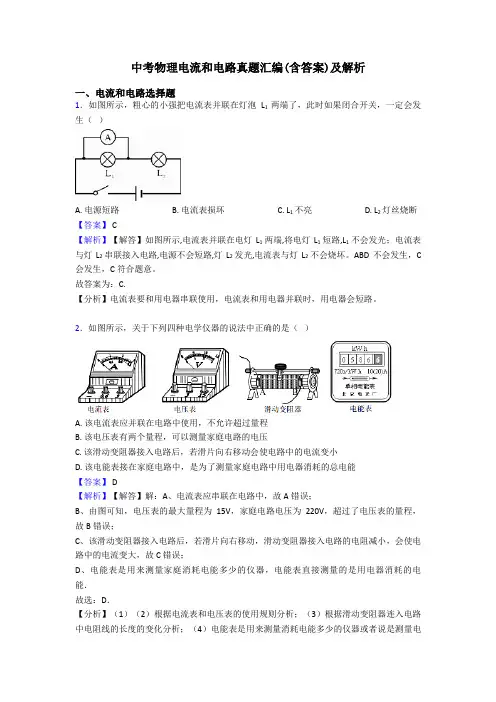

中考物理电流和电路真题汇编(含答案)及解析一、电流和电路选择题1．如图所示，粗心的小强把电流表并联在灯泡L1两端了，此时如果闭合开关，一定会发生（）A. 电源短路B. 电流表损坏C. L1不亮D. L2灯丝烧断【答案】 C【解析】【解答】如图所示,电流表并联在电灯L1两端,将电灯L1短路,L1不会发光；电流表与灯L2串联接入电路,电源不会短路,灯L2发光,电流表与灯L2不会烧坏。

ABD不会发生，C 会发生，C符合题意。

故答案为：C.【分析】电流表要和用电器串联使用，电流表和用电器并联时，用电器会短路。

2．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。

如果手刹处在拉爆状态，汽车也能运动，但时间长了会损坏刹车片，有一款汽车设计了一个提醒司机的电路；汽车启动，开关S1闭合，手刹拉起，开关S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关S1断开，指示灯熄灭，或者放下手刹，开关S2断开，指示灯也熄灭，下列电路图符合上述设计要求的是（）A. B.C. D.【答案】 A【解析】【解答】根据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串联电路，A符合题意。

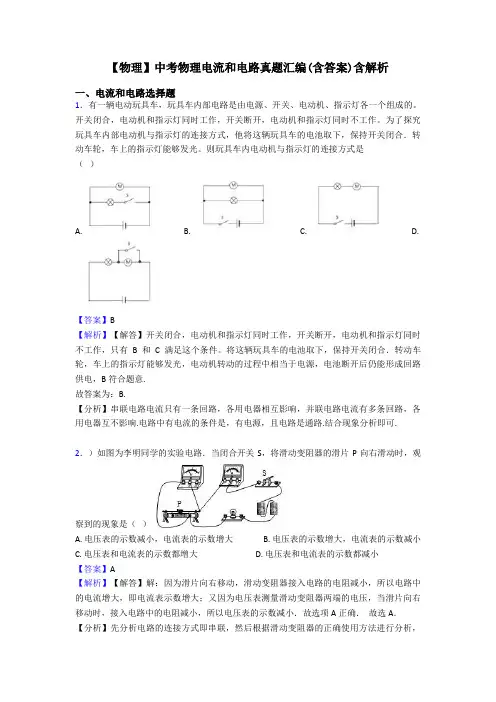

【物理】中考物理电流和电路真题汇编(含答案)含解析一、电流和电路选择题1．有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的。

开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作。

为了探究玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯能够发光。

则玩具车内电动机与指示灯的连接方式是（）A. B. C. D.【答案】B【解析】【解答】开关闭合，电动机和指示灯同时工作，开关断开，电动机和指示灯同时不工作，只有B和C满足这个条件。

将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯能够发光，电动机转动的过程中相当于电源，电池断开后仍能形成回路供电，B符合题意.故答案为：B.【分析】串联电路电流只有一条回路，各用电器相互影响，并联电路电流有多条回路，各用电器互不影响.电路中有电流的条件是，有电源，且电路是通路.结合现象分析即可.2．）如图为李明同学的实验电路．当闭合开关S，将滑动变阻器的滑片P向右滑动时，观察到的现象是（）A. 电压表的示数减小，电流表的示数增大B. 电压表的示数增大，电流表的示数减小C. 电压表和电流表的示数都增大D. 电压表和电流表的示数都减小【答案】A【解析】【解答】解：因为滑片向右移动，滑动变阻器接入电路的电阻减小，所以电路中的电流增大，即电流表示数增大；又因为电压表测量滑动变阻器两端的电压，当滑片向右移动时，接入电路中的电阻减小，所以电压表的示数减小．故选项A正确．故选A．【分析】先分析电路的连接方式即串联，然后根据滑动变阻器的正确使用方法进行分析，即滑片向右移，接入电路的电阻变小；再根据串联电路起分压作用，即电阻越小分得的电压越小．3．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关S1和S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消失．符合上述要求的正确电路图是A. B. C. D.【答案】 C【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，C符合题意。

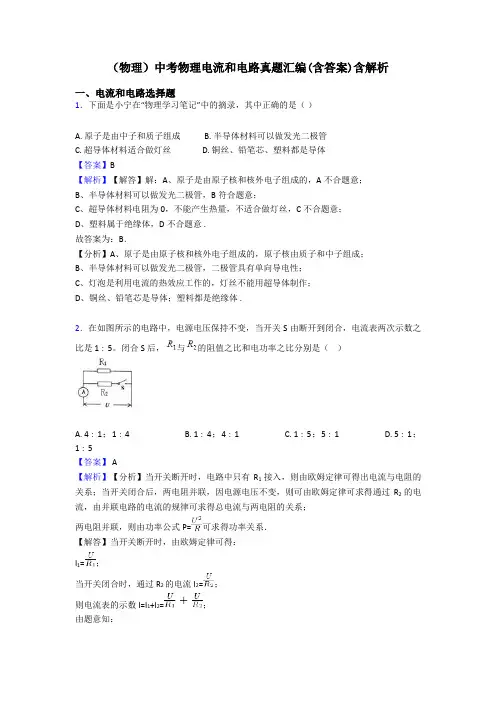

（物理）中考物理电流和电路真题汇编(含答案)含解析一、电流和电路选择题1．下面是小宁在“物理学习笔记”中的摘录，其中正确的是（）A. 原子是由中子和质子组成B. 半导体材料可以做发光二极管C. 超导体材料适合做灯丝D. 铜丝、铅笔芯、塑料都是导体【答案】B【解析】【解答】解：A、原子是由原子核和核外电子组成的，A不合题意；B、半导体材料可以做发光二极管，B符合题意；C、超导体材料电阻为0，不能产生热量，不适合做灯丝，C不合题意；D、塑料属于绝缘体，D不合题意 .故答案为：B．【分析】A、原子是由原子核和核外电子组成的，原子核由质子和中子组成；B、半导体材料可以做发光二极管，二极管具有单向导电性；C、灯泡是利用电流的热效应工作的，灯丝不能用超导体制作；D、铜丝、铅笔芯是导体；塑料都是绝缘体 .2．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。

闭合S后，与的阻值之比和电功率之比分别是（）A. 4∶1；1∶4B. 1∶4；4∶1C. 1∶5；5∶1D. 5∶1；1∶5【答案】 A【解析】【分析】当开关断开时，电路中只有R1接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，两电阻并联，因电源电压不变，则可由欧姆定律可求得通过R2的电流，由并联电路的电流的规律可求得总电流与两电阻的关系；两电阻并联，则由功率公式P=可求得功率关系．【解答】当开关断开时，由欧姆定律可得：I1=；当开关闭合时，通过R2的电流I2=；则电流表的示数I=I1+I2=；由题意知：===；则解得：5R2=R1+R2；即=；由功率公式P=得：R1消耗的电功率P1=；R2消耗的电功率P2=；则功率之比：==；故选A．【点评】本题考查欧姆定律、并联电路的电流规律及功率公式，题目中物理量用字母表示，故在计算中要注意灵活准确地利用比例法求解．3．如图所示的电路中，闭合开关S1和S2，灯泡L1和L2均发光，下列说法正确的是（）A. 电流表测量干路的电流B. 电压表示数等于L1的电压C. 只断开S2，电流表示数不变D. 只断开S2，电压表示数变为零【答案】 B【解析】【解答】解：A、由图知，闭合开关S1和S2，灯泡L1和L2并联，电流表与L2串联，测量通过L2的电流。

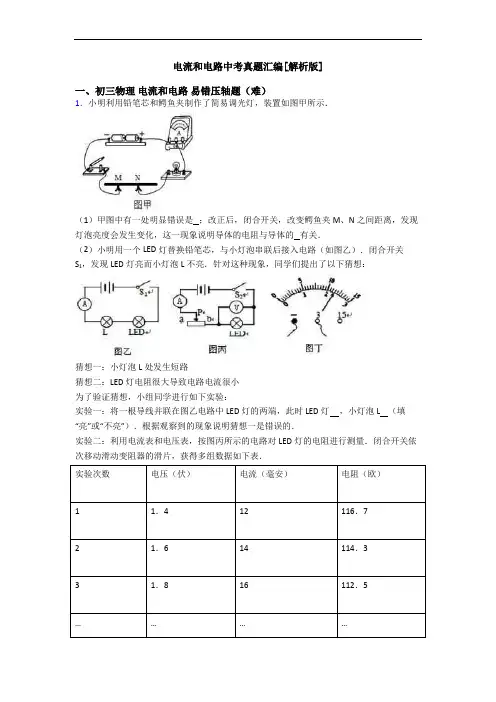

电流和电路中考真题汇编[解析版]一、初三物理电流和电路易错压轴题（难）1．小明利用铅笔芯和鳄鱼夹制作了简易调光灯，装置如图甲所示．（1）甲图中有一处明显错误是；改正后，闭合开关，改变鳄鱼夹M、N之间距离，发现灯泡亮度会发生变化，这一现象说明导体的电阻与导体的有关．（2）小明用一个LED灯替换铅笔芯，与小灯泡串联后接入电路（如图乙）．闭合开关S1，发现LED灯亮而小灯泡L不亮．针对这种现象，同学们提出了以下猜想：猜想一：小灯泡L处发生短路猜想二：LED灯电阻很大导致电路电流很小为了验证猜想，小组同学进行如下实验：实验一：将一根导线并联在图乙电路中LED灯的两端，此时LED灯，小灯泡L （填“亮”或“不亮”）．根据观察到的现象说明猜想一是错误的．实验二：利用电流表和电压表，按图丙所示的电路对LED灯的电阻进行测量．闭合开关依次移动滑动变阻器的滑片，获得多组数据如下表．实验次数电压（伏）电流（毫安）电阻（欧）11．412116．7 21．614114．3 31．816112．5…………实验二中，某次测量时电压表示数如图丁所示，此时电压表读数为 V，实验时滑动变阻器的滑片逐渐向端移动（填“a”或“b”）．经分析，结果支持猜想二，从而导致小灯泡的实际功率太（填“大”或“小”），不足以支持发光．【答案】（1）电流表正负接线柱接反了、长度（2）不亮、亮（3）2．3 b 、小【解析】试题分析：（1）电流表要示正进负出，可以看出电流表正负接线柱接反了；导体的电阻与导体的长度有关，长度越长，电阻越大，长度越短，电阻越小；（2）LED灯亮，说明电路是通路，将导线并在LED两端时，LED被短路，则灯LED不发光，此时灯泡会发光，说明小灯泡没有被短路，猜想1是错误的；（3）由图丁可知，电压表的示数为2．3V，由表格的电流越来越大可知，电路中的总电阻是越来越小的，所以滑动变阻器的滑片是向b端移动的，由于LED灯电阻很大导致电路电流很小，从而导致小灯泡的实际功率太小，不足以支持发光。

初三物理电流和电路真题汇编( 含答案 ) 含分析一、电流和电路选择题1．对于下边四幅图说法正确的选项是（）A. 甲图金属箔张开说明绝缘棒带正电B.乙图弹簧秤示数等于左侧钩码重力的一半C. 丙图说明液体压强跟液体密度相关D.丁图中人手不该当接触测电笔笔尾金属体【答案】 C【分析】【解答】 A、甲图金属箔张开只好说明绝缘棒带电，但不可以确立是正电仍是负电， A 不切合题意；B、乙图中因为弹簧秤拉力方向并不是竖直、故其力臂并不是左侧钩码重力力臂的一半，所以弹簧示数并不是左侧钩码重力的一半， B 不切合题意；C、丙图中能够看出，橡皮膜所在深度同样，U 形管中液面高度差不同样，说明液体压强与水和盐水的密度相关， C 切合题意；D、丁图顶用电笔丈量时要使其与地面接触形成回路，故需要人手接触电笔笔端， D 不切合题意．故答案为： C．【剖析】（ 1）验电器是检查物体能否带电的仪器；（2）力臂是支点支力作用线的垂线段的长度，由图剖析动力和阻力力臂的大小关系，进而解答；（3）液体内部的压强盛小与液体的密度和深度相关，依据图示剖析解答；（4）使用试电笔时人手要接触笔尾金属体而不可以接触笔尖金属体.2．如下图，对于以下四种电学仪器的说法中正确的选项是（）A.该电流表应并联在电路中使用，不同意超出度程B.该电压表有两个量程，能够丈量家庭电路的电压C.该滑动变阻器接入电路后，若滑片向右挪动会使电路中的电流变小D.该电能表接在家庭电路中，是为了丈量家庭电路顶用电器耗费的总电能【答案】D【分析】【解答】解： A、电流表应串连在电路中，故 A 错误；B、由图可知，电压表的最大批程为15V，家庭电路电压为220V，超出了电压表的量程，故 B错误；C、该滑动变阻器接入电路后，若滑片向右挪动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故 C 错误；D、电能表是用来丈量家庭耗费电能多少的仪器，电能表直接丈量的是用电器耗费的电能．应选： D．【剖析】（ 1）（ 2）依据电流表和电压表的使用规则剖析；（ 3 ）依据滑动变阻器连入电路中电阻线的长度的变化剖析；（ 4 ）电能表是用来丈量耗费电能多少的仪器或许说是丈量电流做功多少的仪器．3．取两个同样的验电器 A 和 B，使 A 带上负电荷，能够看到 A 的金属箔张开， B 的金属箔闭合。
