双代号网络计划图讲解:代号讲解计划网络双代号网络计划图es 双代号网络计划图计算双代号网络计划计算篇一:双代号网络图解析实例一、双代号网络图6个时间参数的计算方法(图上计算法)从左向右累加,多个紧前取大,计算最早开始结束;从右到左累减,多个紧后取小,计算最迟结束开始。
紧后左上-自己右下=自由时差。
上方之差或下方之差是总时差。
计算某工作总时差的简单方法:①找出关键线路,计算总工期;②找出经过该工作的所有线路,求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划,以实箭线表示工作,以虚箭线表示虚工作,以波形线表示工作的自由时差。
双代号时标网络图1、关键线路在时标双代号网络图上逆方向看,没有出现波形线的线路为关键线路(包括虚工作)。
如图中①→②→⑥→⑧2、时差计算1)自由时差双代号时标网络图自由时差的计算很简单,就是该工作箭线上波形线的长度。
如A工作的FF=0,B工作的FF=1但是有一种特殊情况,很容易忽略。
如上图,E工作的箭线上没有波形线,但是E工作与其紧后工作之间都有时间间隔,此时E工作的自由时差=E与其紧后工作时间间隔的最小值,即E的自由时差为1。
2)总时差。
总时差的简单计算方法:计算哪个工作的总时差,就以哪个工作为起点工作(一定要注意,即不是从头算,也不是从该工作的紧后算,而是从该工作开始算),寻找通过该工作的所有线路,然后计算各条线路的波形线的长度和,该工作的总时差=波形线长度和的最小值。
还是以上面的网络图为例,计算E工作的总时差:以E工作为起点工作,通过E工作的线路有EH和EJ,两条线路的波形线的和都是2,所以此时E的总时差就是2。
再比如,计算C工作的总时差:通过C工作的线路有三条,CEH,波形线的和为4;CEJ,波形线的和为4;CGJ,波形线的和为1,那么C的总时差就是1。
篇二:双代号网络计划图个人学习总结双代号网络计划图个人学习总结一.网络图要素1.节点:表示工作的开始、结束或连接关系,也称为事件。
双代号网络计划图计算方法口诀简述文件编码(GHTU-UITID-GGBKT-POIU-WUUI-8968)一、一般双代号网络图(没有时标)6个时间参数的计算方法(图上计算法)6时间参数示意图:(左上)最早开始时间 | (右上)最迟开始时间 | 总时差(左下)最早完成时间 | (右下)最迟完成时间 | 自由时差计算步骤:1、先计算“最早开始时间”和“最早完成时间”(口诀:早开加持续):计算方法:起始工作默认“0”为“最早开始时间”,然后从左向右累加工作持续时间,有多个紧前工作的取大值。
2、再计算“最迟开始时间”和“最迟完成时间”(口诀:迟完减持续):计算方法:结束工作默认“总工期”为“最迟完成时间”,然后从右到左累减工作持续时间,有多个紧后工作取小值。
(一定要注意紧前工作和紧后工作的个数)3、计算自由时差(口诀:后工作早开减本工作早完):计算方法:紧后工作左上(多个取小)-自己左下=自由时差。
4、计算总时差(口诀:迟开减早开或迟完减早完):计算方法:右上-左上=右下-左下=总时差。
计算某工作总时差的简单方法:①找出关键线路,计算总工期;②找出经过该工作的所有线路,求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图(有时标,计算简便)双代号时标网络计划是以时间坐标为尺度编制的网络计划,以实箭线表示工作,以虚箭线表示虚工作(虚工作没有持续时间,只表示工作之间的逻辑关系,即前一个工作完成后一个工作才能开始),以波形线表示该工作的自由时差。
(图中所有时标单位均表示相应的持续时间,另外虚线和波形线要区分)示例:双代号时标网络图1、关键线路在时标双代号网络图上逆方向看,没有出现波形线的线路为关键线路(包括虚工作)。
如图中①→②→⑥→⑧2、时差计算(这里只说自由时差和总时差,其余4个时差参见前面的累加和累减)1)自由时差双代号时标网络图自由时差的计算很简单,就是该工作箭线上波形线的长度。
如A工作的FF=0,B工作的FF=1但是有一种特殊情况,很容易忽略。
双代号网络图六个时间参数的简易计算方法一.菲常有用的耍点:(这点对六时參敷的计算尊常用用) 茨储线陆上郴邻匸作的时何刪編为咨.Ilfl由时養■总时魁「显迟开始尉何一最早开始时何(min) 关fit工作:总时差最小的工作-•殿迟完圾尉的一虽早完成时刨(min) 在网络计划中.if tt EWfttttK终点节点的«V*r«时何的虽人位二・双代号网络图六时参数总结的计簣步樺(比书上简小多了):jonq 巾0诩g址迟开始时刨LS总时签)A , B »总时菱最甲左成时糾EF足迟完成的何LI-自由时菱r A>自山时畫任何一个I作总时疋二自由时%F1由时於S F各时何何隔的卑屈似題次序: <过秤步*->1. A上再做A.2. 做的力向从超始工作往结束工作方问:3. 尿点的卜一个的/\ t = Hll一个的A •:片诰到乡折向时.娶1R数值人的A.步績二1. B,再做B R2. 做的方向从給束点召”始点3. 综束点B ,=T (爲掘的总时何=他束I什“点中2只的A I)结束点B ■•IM过秤«时何)4. B ,=|»一个的B I.(这屮.的询一个足从终点起h的): £駅蕊麻。
為M 的B」.步環三*总対):=B i—A >=B F—A >如柴不郴等.体谄J上韓信了步9W1rd Ai 小的)AIM A>例:當麻EfVAtff9|flnft小(tt9・Lf ? =9-9 (木IF 的 A ♦)=0总结起来四句话:1. AiVHM从超点开«T・用3开始=當河劇MS束的maxflL2. hi迟尉何总终点开始.J3迟完成=獗麻啟迟开始的min (th 3・总H必.0迟一«V:4.门由时签=緊麻圮V开始的min (ft-M"开始tt:总时X:=(llll时怎+緊后总的刀的min {ft关于计算双代号网络图的题目用图上计算法计算如图所示双代号网络图的各项时间参数(六时标注)确定关键路线、关键工作和总工期注:其中工作F的最迟完成时间为计算工期17其自由时差为17-12=5 (计算工期-F的最早完成时间,因F后没有紧后工作了;H后也没有紧后工作了)双代号网络图是应用较为普遍的一种网络计划形式。

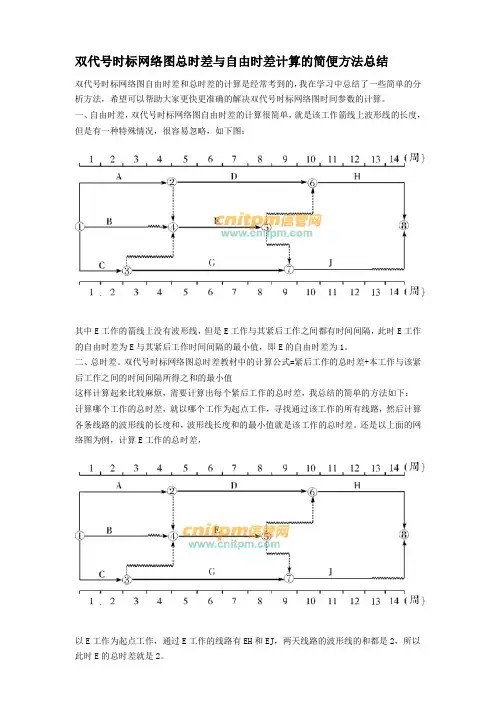

双代号时标网络图总时差与自由时差计算的简便方法总结
双代号时标网络图自由时差和总时差的计算是经常考到的,我在学习中总结了一些简单的分析方法,希望可以帮助大家更快更准确的解决双代号时标网络图时间参数的计算。
一、自由时差,双代号时标网络图自由时差的计算很简单,就是该工作箭线上波形线的长度,但是有一种特殊情况,很容易忽略,如下图:
其中E工作的箭线上没有波形线,但是E工作与其紧后工作之间都有时间间隔,此时E工作的自由时差为E与其紧后工作时间间隔的最小值,即E的自由时差为1。
二、总时差。
双代号时标网络图总时差教材中的计算公式=紧后工作的总时差+本工作与该紧后工作之间的时间间隔所得之和的最小值
这样计算起来比较麻烦,需要计算出每个紧后工作的总时差,我总结的简单的方法如下:计算哪个工作的总时差,就以哪个工作为起点工作,寻找通过该工作的所有线路,然后计算各条线路的波形线的长度和,波形线长度和的最小值就是该工作的总时差。
还是以上面的网络图为例,计算E工作的总时差,
以E工作为起点工作,通过E工作的线路有EH和EJ,两天线路的波形线的和都是2,所以此时E的总时差就是2。
再比如,计算C工作的总时差,通过C工作的线路有三条,CEH,波形线的和为4;CEJ,波形线的和为4;CGJ,波形线的和为1,那么C的总时差就是1。

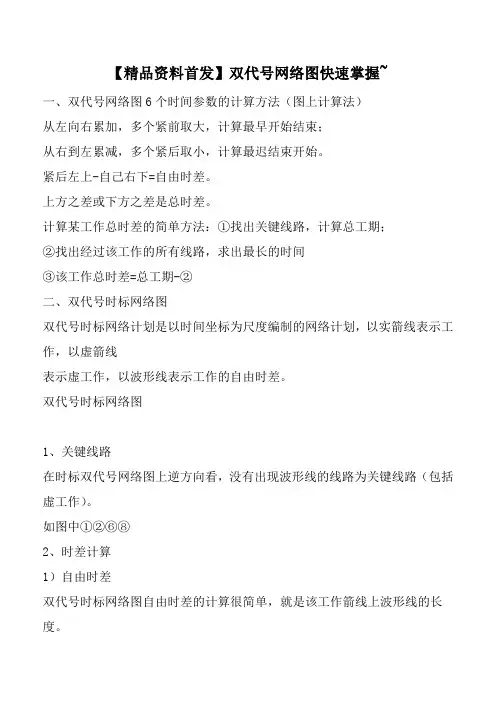

【精品资料首发】双代号网络图快速掌握~一、双代号网络图6个时间参数的计算方法(图上计算法)从左向右累加,多个紧前取大,计算最早开始结束;从右到左累减,多个紧后取小,计算最迟结束开始。
紧后左上-自己右下=自由时差。
上方之差或下方之差是总时差。
计算某工作总时差的简单方法:①找出关键线路,计算总工期;②找出经过该工作的所有线路,求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划,以实箭线表示工作,以虚箭线表示虚工作,以波形线表示工作的自由时差。
双代号时标网络图1、关键线路在时标双代号网络图上逆方向看,没有出现波形线的线路为关键线路(包括虚工作)。
如图中①②⑥⑧2、时差计算1)自由时差双代号时标网络图自由时差的计算很简单,就是该工作箭线上波形线的长度。
如A工作的FF=0,B工作的FF=1但是有一种特殊情况,很容易忽略。
如上图,E工作的箭线上没有波形线,但是E工作与其紧后工作之间都有时间间隔,此时E工作的自由时差=E与其紧后工作时间间隔的最小值,即E的自由时差为1。
2)总时差。
总时差的简单计算方法:计算哪个工作的总时差,就以哪个工作为起点工作(一定要注意,即不是从头算,也不是从该工作的紧后算,而是从该工作开始算),寻找通过该工作的所有线路,然后计算各条线路的波形线的长度和,该工作的总时差=波形线长度和的最小值。
还是以上面的网络图为例,计算E工作的总时差:以E工作为起点工作,通过E工作的线路有EH和EJ,两条线路的波形线的和都是2,所以此时E的总时差就是2。
再比如,计算C工作的总时差:通过C工作的线路有三条,CEH,波形线的和为4;CEJ,波形线的和为4;CGJ,波形线的和为1,那么C的总时差就是1。
结语:任何一个人,都要必须养成自学的习惯,即使是今天在学校的学生,也要养成自学的习惯,因为迟早总要离开学校的!自学,就是一种独立学习,独立思考的能力。
双代号网络图六个时间参数的简易计算方法一、非常有用的要点:任何一个工作总时差≥自由时差自由时差等于各时间间隔的最小值(这点对六时参数的计算非常用用)关键线路上相邻工作的时间间隔为零,且自由时差=总时差在网络计划中,计算工期是根据终点节点的最早完成时间的最大值二、双代号网络图六时参数总结的计算步骤(比书上简单多了)①②t 过程步骤一:1.A 上再做A 下关键工作:总时差最小的工作最迟开始时间—最早开始时间(min )最迟完成时间—最早完成时间(min )2.做的方向从起始工作往结束工作方向;3.起点的A上=0,下一个的A上=前一个的A下;当遇到多指向时,要取数值大的A下A上4.A下=A上+t过程(时间)步骤二:1.B下再做B上2.做的方向从结束点往开始点3.结束点B下=T(需要的总时间=结束工作节点中最大的A下)结束点B上=T-t过程(时间)4.B下=前一个的B上(这里的前一个是从终点起算的);遇到多指出去的时,取数值小的B上B下tB上=B下—t过程(时间)步骤三:总时差=B上—A上=B下—A下如果不相等,你就是算错了步骤四:自由时差=紧后工作A上(取最小的)—本工作A下例:6 8 2 * 9 11 2=0 13 15 2*11 12 1紧后工作A上有9和11取小值9,?=9-9(本工作的A下)=0总结起来四句话:1.最早时间从起点开始,最早开始=紧前最早结束的max值;2.最迟时间总终点开始,最迟完成=紧后最迟开始的min值;3.总时差=最迟-最早;4.自由时差=紧后最早开始的min值-最早开始注:总时差=自由时差+紧后总时差的min值。

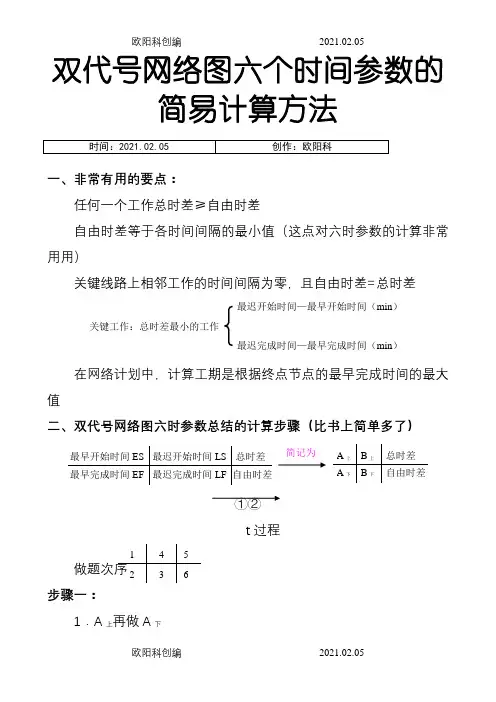

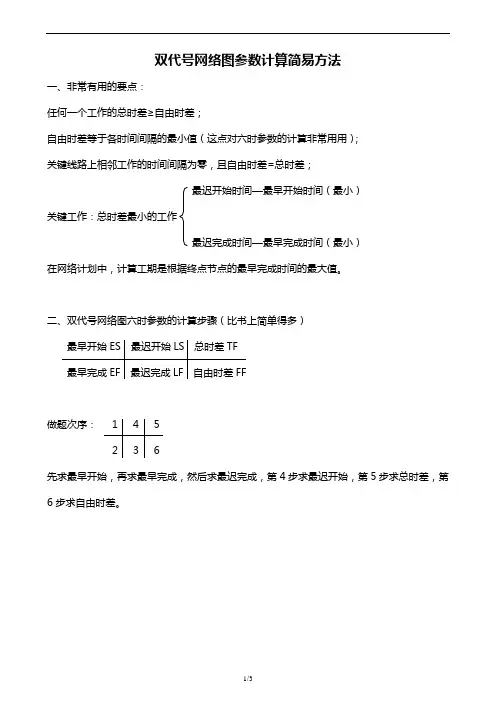

双代号网络图参数计算简易方法一、非常有用的要点:任何一个工作的总时差≥自由时差;自由时差等于各时间间隔的最小值(这点对六时参数的计算非常用用);关键线路上相邻工作的时间间隔为零,且自由时差=总时差;最迟开始时间—最早开始时间(最小)关键工作:总时差最小的工作最迟完成时间—最早完成时间(最小)在网络计划中,计算工期是根据终点节点的最早完成时间的最大值。
二、双代号网络图六时参数的计算步骤(比书上简单得多)最早开始ES 最迟开始LS 总时差TF最早完成EF 最迟完成LF 自由时差FF做题次序: 1 4 52 3 6先求最早开始,再求最早完成,然后求最迟完成,第4步求最迟开始,第5步求总时差,第6步求自由时差。
步骤一:1、先求最早开始,然后求最早完成;2、做题方向:从起始工作往结束工作方向;3、起点的最早开始= 0,下一个的最早开始=前一个的最早完成;当遇到多指向时,取数值大的最早完成。
最早完成=最早开始+持续时间步骤二:1、先求最迟完成,然后求最迟开始;2、做题方向:从结束工作往开始工作方向;3、结束点的最迟完成=工期T,(需要的总时间=结束工作节点中最大的最迟完成),结束点的最迟开始=工期T-持续时间;4、最迟完成=前一个的最迟开始(这里的前一个是从终点起算的);遇到多指向的时候,取数值小的最迟开始;最迟开始=最迟完成-持续时间步骤三:总时差=最迟开始-最早开始=最迟完成-最早完成;如果不相等,你就是算错了;步骤四:自由时差=紧后工作最早开始(取最小的)-最早完成。
例:总结起来四句话:1、最早开始时间从起点开始,最早开始=紧前最早结束的max值;2、最迟完成时间从终点开始,最迟完成=紧后最迟开始的min值;3、总时差=最迟-最早;4、自由时差=紧后最早开始的min值-最早完成。
注:总时差=自由时差+紧后总时差的min值。
双代号网络图六个时间参数的简易计算方法之南宫帮珍创作一、非常有用的要点:任何一个工作总时差≥自由时差自由时差即是各时间间隔的最小值(这点对六时参数的计算非经常使用用)关键线路上相邻工作的时间间隔为零, 且自由时差=总时差在网络计划中, 计算工期是根据终点节点的最早完成时间的最年夜值二、双代号网络图六时参数总结的计算步伐(比书上简单多了)①②t 过程步伐一:1.A 上再做A 下2.做的方向从起始工作往结束工作方向;关键工作:总时差最小的工作最迟开始时间—最早开始时间(min )最迟完成时间—最早完成时间(min )3.起点的A上=0, 下一个的A上=前一个的A下;当遇到多指向时, 要取数值年夜的A下A上4.A下=A上+t过程(时间)步伐二:1.B下再做B上2.做的方向从结束点往开始点3.结束点B下=T(需要的总时间=结束工作节点中最年夜的A下)结束点B上=T-t过程(时间)4.B下=前一个的B上(这里的前一个是从终点起算的);遇到多指出去的时, 取数值小的B上B下tB上=B下—t过程(时间)步伐三:总时差=B上—A上=B下—A下如果不相等, 你就是算错了步伐四:自由时差=紧后工作A上(取最小的)—本工作A下例:6 8 2 * 9 11 2=0 13 15 2*11 12 114 15 1紧后工作A上有9和11取小值9,?=9-9(本工作的A下)=0总结起来四句话:1.最早时间从起点开始, 最早开始=紧前最早结束的max 值;2.最迟时间总终点开始, 最迟完成=紧后最迟开始的min 值;3.总时差=最迟-最早;4.自由时差=紧后最早开始的min值-最早开始注:总时差=自由时差+紧后总时差的min值。
双代号网络图6个时间参数简单计算方法双代号网络图(也称为双代号网)是一种用来表达工程项目或生产流程中各个活动之间的先后关系的工具。
它通过使用箭头来表示活动,箭头的方向表示活动的先后顺序,箭头上的时间参数表示活动的开始时间和持续时间。
在双代号网络图中,有六个重要的时间参数,分别是:最早开始时间(ES)、最早结束时间(EF)、最晚开始时间(LS)、最晚结束时间(LF)、总时差(TF)和自由时差(FF)。
1. 最早开始时间(Early Start,ES):指一个活动可以开始的最早时间。
对于一个活动,它的最早开始时间等于它的前驱活动的最早结束时间(EF)。
2. 最早结束时间(Early Finish,EF):指一个活动结束的最早时间。
对于一个活动,它的最早结束时间等于最早开始时间(ES)加上该活动的持续时间(D)。
3. 最晚开始时间(Late Start,LS):指一个活动可以开始的最晚时间。
对于一个活动,它的最晚开始时间等于它的后继活动的最早开始时间(ES)减去该活动的持续时间(D)。
4. 最晚结束时间(Late Finish,LF):指一个活动结束的最晚时间。
对于一个活动,它的最晚结束时间等于它的后继活动的最早开始时间(ES)减去15. 总时差(Total Float,TF):指一个活动可以延迟的最长时间,而不会导致项目整体工期延长。
总时差等于最晚开始时间(LS)减去最早开始时间(ES),或等于最晚结束时间(LF)减去最早结束时间(EF)。
6. 自由时差(Free Float,FF):指一个活动可以延迟的最长时间,而不会导致后续活动受到延迟的影响。
自由时差等于后继活动的最早开始时间(ES)减去该活动的最早结束时间(EF)减去1计算这六个时间参数的方法如下:1.计算最早开始时间(ES)和最早结束时间(EF):根据箭头的方向,从左往右依次确定每个活动的最早开始时间和最早结束时间。
对于第一个活动,最早开始时间为0,最早结束时间为持续时间(D)。
关于盘算双代号收集图的标题用图上盘算法盘算如图所示双代号收集图的各项时光参数(六时标注)肯定症结路线.症结工作和总工期.注:个中工作F的最迟完成时光为盘算工期17 其自由时差为17-12=5(盘算工期-F的最早完成时光,因F后没有紧后工作了;H后也没有紧后工作了)双代号收集图是运用较为广泛的一种收集筹划情势.它是以箭线及其两头节点的编号暗示工作的收集图.双代号收集图中的盘算重要有六个时光参数:ES:最早开端时光,指各项工作紧前工作全体完成后,本工作最有可能开端的时刻;EF:最早完成时光,指各项紧前工作全体完成后,本工作有可能完成的最早时刻LF:最迟完成时光,不影响全部收集筹划工期完成的前提下,本工作的最迟完成时光;LS:最迟开端时光,指不影响全部收集筹划工期完成的前提下,本工作最迟开端时光;TF:总时差,指不影响筹划工期的前提下,本工作可以运用的灵活时光;FF:自由时差,不影响紧后工作最早开端的前提下,本工作可以运用的灵活时光.双代号收集图时光参数的盘算一般采取图上盘算法.下面用例题进行讲授.例题:试盘算下面双代号收集图中,求工作C的总时差?早时光盘算:ES,假如该工作与开端节点相连,最早开端时光为0,即A的最早开端时光ES=0;EF,最早停止时光等于该工作的最早开端+中断时光,即A的最早停止EF为0+5=5;假如工作有紧前工作的时刻,最早开端等于紧前工作的最早停止取大值,即B的最早开端FS=5,同理最早停止EF为5+6=11,而E工作的最早开端ES为B.C工作最早停止(11.8)取大值为11.迟时光盘算:LF,假如该工作与停止节点相连,最迟停止时光为盘算工期23,即F的最迟停止时光LF=23;LS,最迟开端时光等于最迟停止时光减去中断时光,即LS=LF-D;假如工作有紧后工作,最迟停止时光等于紧后工作最迟开端时光取小值.时差盘算: FF,自由时差=(紧后工作的ES-本工作的EF);TF,总时差=(紧后工作的LS-本工作的ES)或者=(紧后工作的LF-本工作的EF).该题解析:则C工作的总时差为3.。
双代号网络图最简单的计算方法建筑工程双代号网络图是应用较为普遍的一种网络计划形式。
它是以箭线及其两端节点的编号表示工作的网络图。
双代号网络图中的计算主要有六个时间参数:ES:最早开始时间,指各项工作紧前工作全部完成后,本工作最有可能开始的时刻;EF:最早完成时间,指各项紧前工作全部完成后,本工作有可能完成的最早时刻LF:最迟完成时间,不影响整个网络计划工期完成的前提下,本工作的最迟完成时间;LS:最迟开始时间,指不影响整个网络计划工期完成的前提下,本工作最迟开始时间;TF:总时差,指不影响计划工期的前提下,本工作可以利用的机动时间;FF:自由时差,不影响紧后工作最早开始的前提下,本工作可以利用的机动时间。
双代号网络图时间参数的计算一般采用图上计算法。
下面用例题进行讲解。
例题:试计算下面双代号收集图中,求事情C的总时差?早时间计算:ES,如果该工作与开始节点相连,最早开始时间为,即A的最早开始时间ES=0;EF,最早结束时间等于该工作的最早开始+持续时间,即A的最早结束EF为0+5=5;如果工作有紧前工作的时候,最早开始等于紧前工作的最早结束取大值,即B的最早开始FS=5,同理最早结束EF为5+6=11,而E工作的最早开始ES为B、C工作最早结束(11、8)取大值为11.最迟完成时间计算:LF,从末了节点开始算起也就是自右向左。
如果该工作与结束节点相连,最迟完成时间为计算工期23,即F的最迟结束时间LF=23;中间工作最迟完成时间等于紧后工作的最迟完成时间减去紧后工作的持续时间。
如果工作有紧后工作,最迟完成时间等于紧后工作最迟开始时间取小值。
LS,最迟开始时间即是最迟结束时间减去持续时间,即LS=LF-D;时差计算:FF,自由时差=(紧后事情的ES-本事情的EF);TF,总时差=(紧后工作的LS-本工作的ES)或者=(紧后工作的LF-本工作的EF)。
该题解析:。
建筑工程双代号网络图是应用较为普遍的一种网络计划形式。
它是以箭线及其两端节点的编号表示工作的网络图。
双代号网络图中的计算主要有六个时间参数:
ES:最早开始时间,指各项工作紧前工作全部完成后,本工作最有可能开始的时刻;
EF:最早完成时间,指各项紧前工作全部完成后,本工作有可能完成的最早时刻
LF:最迟完成时间,不影响整个网络计划工期完成的前提下,本工作的最迟完成时间;
LS:最迟开始时间,指不影响整个网络计划工期完成的前提下,本工作最迟开始时间;
TF:总时差,指不影响计划工期的前提下,本工作可以利用的机动时间;
FF:自由时差,不影响紧后工作最早开始的前提下,本工作可以利用的机动时间。
双代号网络图时间参数的计算一般采用图上计算法。
下面用例题进行讲解。
例题:试计算下面双代号网络图中,求工作C的总时差?
早时间计算:ES,如果该工作与开始节点相连,最早开始时间为0,即A的最早开始时间ES=0;
EF,最早结束时间等于该工作的最早开始+持续时间,即A的最早结束EF为0+5=5;
如果工作有紧前工作的时候,最早开始等于紧前工作的最早结束取大值,即B的最早开始FS=5,同理最早结束EF为5+6=11,而E
工作的最早开始ES为B、C工作最早结束(11、8)取大值为11。
最迟完成时间计算:LF,从最后节点开始算起也就是自右向左。
如果该工作与结束节点相连,最迟完成时间为计算工期23,即F的最迟结束时间LF=23;
中间工作最迟完成时间等于紧后工作的最迟完成时间减去紧后工作的持续时间。
如果工作有紧后工作,最迟完成时间等于紧后工作最迟开始时间取小值。
LS,最迟开始时间等于最迟结束时间减去持续时间,即LS=LF-D;
时差计算: FF,自由时差=(紧后工作的ES-本工作的EF);
TF,总时差=(紧后工作的LS-本工作的ES)或者=(紧后工作的LF-本工作的EF)。
该题解析:
则C工作的总时差为3.。
