单片机实验报告2

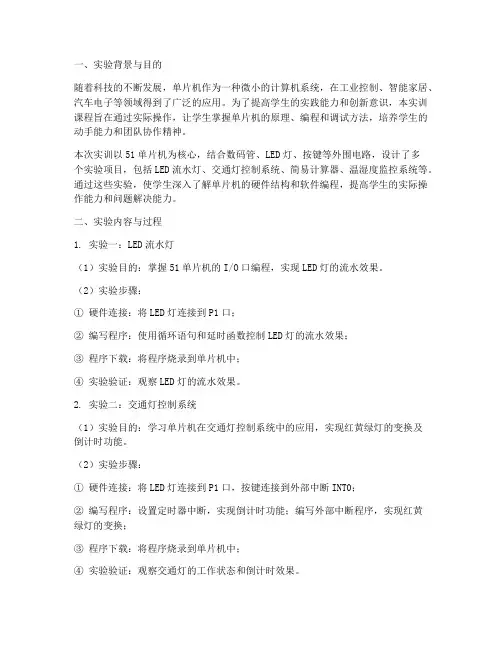

一、实验背景与目的随着科技的不断发展，单片机作为一种微小的计算机系统，在工业控制、智能家居、汽车电子等领域得到了广泛的应用。

为了提高学生的实践能力和创新意识，本实训课程旨在通过实际操作，让学生掌握单片机的原理、编程和调试方法，培养学生的动手能力和团队协作精神。

本次实训以51单片机为核心，结合数码管、LED灯、按键等外围电路，设计了多个实验项目，包括LED流水灯、交通灯控制系统、简易计算器、温湿度监控系统等。

通过这些实验，使学生深入了解单片机的硬件结构和软件编程，提高学生的实际操作能力和问题解决能力。

二、实验内容与过程1. 实验一：LED流水灯（1）实验目的：掌握51单片机的I/O口编程，实现LED灯的流水效果。

（2）实验步骤：① 硬件连接：将LED灯连接到P1口；② 编写程序：使用循环语句和延时函数控制LED灯的流水效果；③ 程序下载：将程序烧录到单片机中；④ 实验验证：观察LED灯的流水效果。

2. 实验二：交通灯控制系统（1）实验目的：学习单片机在交通灯控制系统中的应用，实现红黄绿灯的变换及倒计时功能。

（2）实验步骤：① 硬件连接：将LED灯连接到P1口，按键连接到外部中断INT0；② 编写程序：设置定时器中断，实现倒计时功能；编写外部中断程序，实现红黄绿灯的变换；③ 程序下载：将程序烧录到单片机中；④ 实验验证：观察交通灯的工作状态和倒计时效果。

3. 实验三：简易计算器（1）实验目的：掌握矩阵键盘扫描原理、LCD1602显示屏控制，实现基本的四则运算。

（2）实验步骤：① 硬件连接：将矩阵键盘和LCD1602显示屏连接到单片机；② 编写程序：实现矩阵键盘扫描、LCD1602显示控制和运算逻辑处理；③ 程序下载：将程序烧录到单片机中；④ 实验验证：观察计算器的工作状态和运算结果。

4. 实验四：温湿度监控系统（1）实验目的：学习单片机在温湿度监控系统中的应用，实现温度和湿度的实时显示。

（2）实验步骤：① 硬件连接：将温度传感器和湿度传感器连接到单片机，将LED灯连接到P1口；② 编写程序：实现温度和湿度的实时采集，并根据采集到的数据控制LED灯的亮灭；③ 程序下载：将程序烧录到单片机中；④ 实验验证：观察LED灯的亮灭状态和数码管上的温度、湿度值。

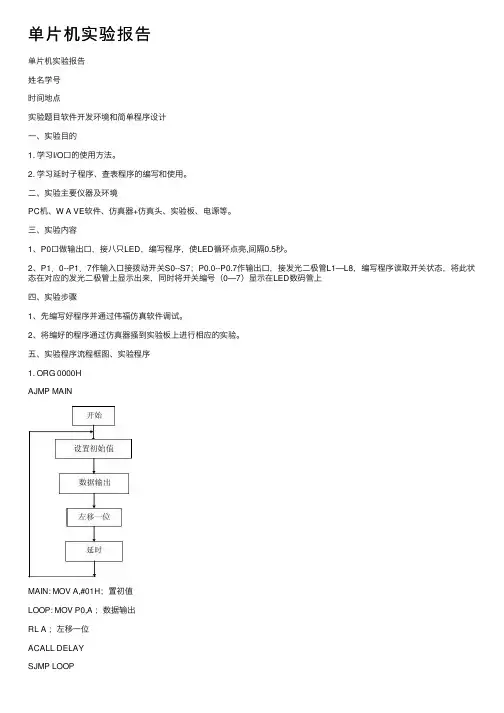

单⽚机实验报告单⽚机实验报告姓名学号时间地点实验题⽬软件开发环境和简单程序设计⼀、实验⽬的1. 学习I/O⼝的使⽤⽅法。

2. 学习延时⼦程序、查表程序的编写和使⽤。

⼆、实验主要仪器及环境PC机、W A VE软件、仿真器+仿真头、实验板、电源等。

三、实验内容1、P0⼝做输出⼝，接⼋只LED，编写程序，使LED循环点亮,间隔0.5秒。

2、P1．0--P1．7作输⼊⼝接拨动开关S0--S7；P0.0--P0.7作输出⼝，接发光⼆极管L1—L8，编写程序读取开关状态，将此状态在对应的发光⼆极管上显⽰出来，同时将开关编号（0—7）显⽰在LED数码管上四、实验步骤1、先编写好程序并通过伟福仿真软件调试。

2、将编好的程序通过仿真器掻到实验板上进⾏相应的实验。

五、实验程序流程框图、实验程序1. ORG 0000HAJMP MAINMAIN: MOV A,#01H；置初值LOOP: MOV P0,A ；数据输出RL A ；左移⼀位ACALL DELAYSJMP LOOPDELAY:MOV R0,#10 ；延时0.5sK1:MOV R1,#125K2:MOV R2,#200K3:DJNZ R2,K3DJNZ R1,K2DJNZ R0,K1RETP0⼝循环点灯框图AJMP STARTORG 0030HSTART: MOV DPTR,#TABLESETB P1MOV P2,#00HMAIN: MOV A,P1 ；读P1⼝值CJNE A,#0FFH,LOOP；判断是否有输⼊SJMP MAINLOOP: MOV P0,AMOV R0,#00HLOOP1:RRC AJNC LOOP2INC R0 ；计数AJMP LOOP1LOOP2:MOV A,R0MOVC A,@A+DPTR ；查表MOV P2,A ；P2⼝输出AJMP MAINTABLE:DB 03FH 06H 5BH 4FH 66H 6DH 7DH 07HP1⼝输⼊/输出框图六、实验程序分析、讨论及测试1、实验1欲改变LED循环的⽅向程序应如何修改？循环的时间间隔由什么决定？写出间隔时间为1秒的延时程序并说明计算⽅法。

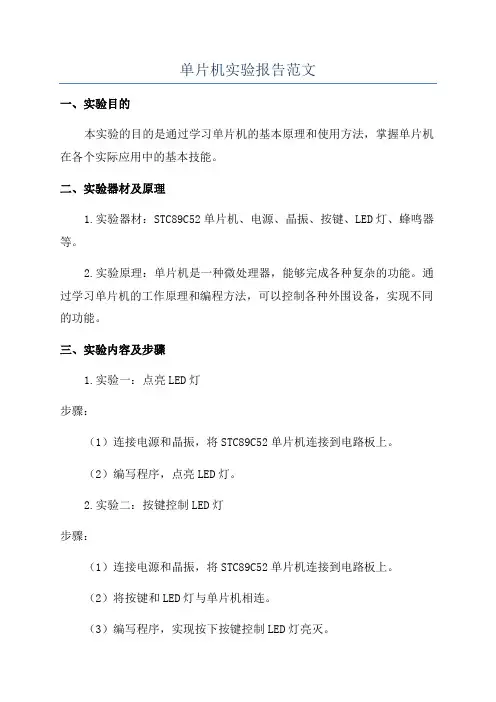

单片机实验报告范文一、实验目的本实验的目的是通过学习单片机的基本原理和使用方法，掌握单片机在各个实际应用中的基本技能。

二、实验器材及原理1.实验器材：STC89C52单片机、电源、晶振、按键、LED灯、蜂鸣器等。

2.实验原理：单片机是一种微处理器，能够完成各种复杂的功能。

通过学习单片机的工作原理和编程方法，可以控制各种外围设备，实现不同的功能。

三、实验内容及步骤1.实验一：点亮LED灯步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。

（2）编写程序，点亮LED灯。

2.实验二：按键控制LED灯步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。

（2）将按键和LED灯与单片机相连。

（3）编写程序，实现按下按键控制LED灯亮灭。

3.实验三：数码管显示步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。

（2）将数码管与单片机相连。

（3）编写程序，将数字输出到数码管上显示。

4.实验四：定时器应用步骤：（1）连接电源和晶振，将STC89C52单片机连接到电路板上。

（2）编写程序，实现定时器功能。

四、实验结果及分析1.实验一：点亮LED灯LED灯成功点亮，证明单片机与外部设备的连接正常。

2.实验二：按键控制LED灯按下按键后，LED灯亮起，松开按键后，LED灯熄灭。

按键控制LED 灯的效果良好，说明单片机的输入输出功能正常。

3.实验三：数码管显示数码管成功显示数字，说明单片机能够实现数字输出功能。

通过程序设计，可以实现数码管显示不同的数字。

4.实验四：定时器应用定时器正常运行，能够实现精确的定时功能。

通过调节定时器的参数，可以实现不同的定时功能。

五、实验总结通过本次实验，我们学习了单片机的基本原理和使用方法。

通过掌握单片机的编程技巧，我们能够实现各种复杂的功能，如控制LED灯、按键控制、数码管显示等。

这些技能对于日常生活和工程设计都具有很大的实用性。

在实验过程中，我们遇到了各种问题，如电路连接错误、程序编写错误等。

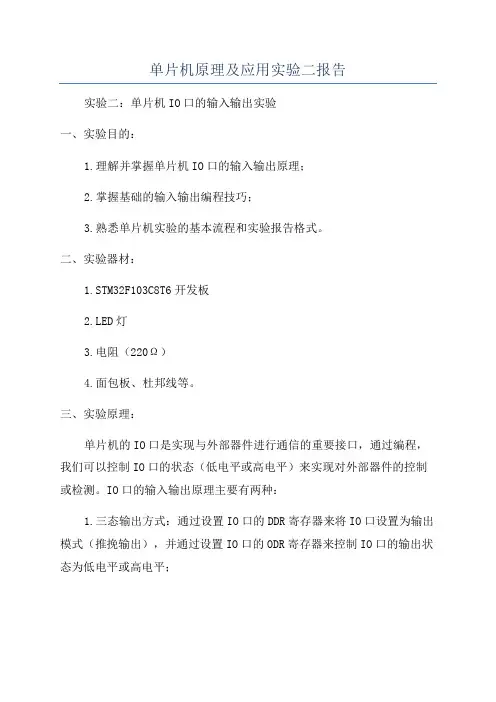

单片机原理及应用实验二报告实验二：单片机IO口的输入输出实验一、实验目的：1.理解并掌握单片机IO口的输入输出原理；2.掌握基础的输入输出编程技巧；3.熟悉单片机实验的基本流程和实验报告格式。

二、实验器材：1.STM32F103C8T6开发板2.LED灯3.电阻（220Ω）4.面包板、杜邦线等。

三、实验原理：单片机的IO口是实现与外部器件进行通信的重要接口，通过编程，我们可以控制IO口的状态（低电平或高电平）来实现对外部器件的控制或检测。

IO口的输入输出原理主要有两种：1.三态输出方式：通过设置IO口的DDR寄存器来将IO口设置为输出模式（推挽输出），并通过设置IO口的ODR寄存器来控制IO口的输出状态为低电平或高电平；2.上拉输入方式：通过设置IO口的DDR寄存器来将IO口设置为输入模式，同时设置IO口的CR寄存器的PUPD位为上拉使能，通过读取IO口的IDR寄存器可以获取IO口的输入状态。

四、实验步骤：1.连接电路：将STM32F103C8T6开发板的VDD和VSS（即5V和GND）分别连接到面包板的3V3和GND，将LED的阳极（长脚）连接到STM32F103C8T6开发板的PA0引脚，将LED的阴极（短脚）通过一个220Ω的电阻连接到GND。

2. 打开Keil uVision5软件，创建一个新的工程，并选择适合的芯片型号（STM32F103C8T6）。

3.编写代码实现将PA0引脚设置为输出模式，并控制LED的亮灭。

五、实验代码：```c#include "stm32f10x.h"void GPIO_Configuration(void)GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);int main(void)GPIO_Configuration(;while (1)GPIO_SetBits(GPIOA, GPIO_Pin_0); // 点亮LEDGPIO_ResetBits(GPIOA, GPIO_Pin_0); // 关闭LED}```六、实验结果与分析：七、实验心得：本次实验主要学习了单片机IO口的输入输出原理，了解了三态输出方式和上拉输入方式，并通过实际编写代码的方式，在STM32F103C8T6开发板上实现了控制LED的亮灭。

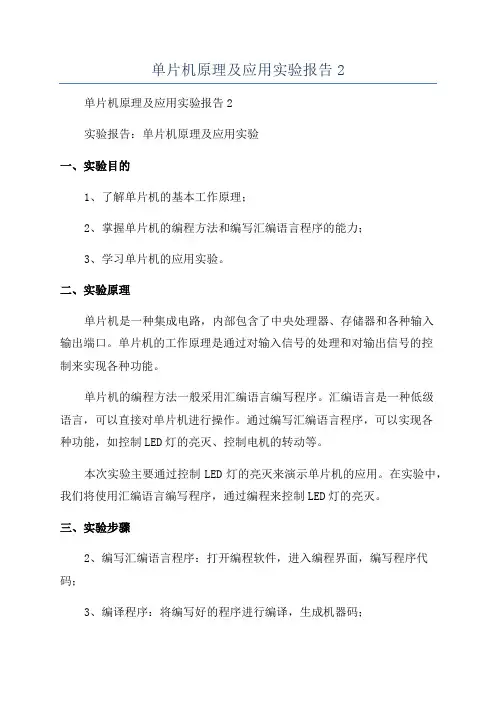

单片机原理及应用实验报告2单片机原理及应用实验报告2实验报告：单片机原理及应用实验一、实验目的1、了解单片机的基本工作原理；2、掌握单片机的编程方法和编写汇编语言程序的能力；3、学习单片机的应用实验。

二、实验原理单片机是一种集成电路，内部包含了中央处理器、存储器和各种输入输出端口。

单片机的工作原理是通过对输入信号的处理和对输出信号的控制来实现各种功能。

单片机的编程方法一般采用汇编语言编写程序。

汇编语言是一种低级语言，可以直接对单片机进行操作。

通过编写汇编语言程序，可以实现各种功能，如控制LED灯的亮灭、控制电机的转动等。

本次实验主要通过控制LED灯的亮灭来演示单片机的应用。

在实验中，我们将使用汇编语言编写程序，通过编程来控制LED灯的亮灭。

三、实验步骤2、编写汇编语言程序：打开编程软件，进入编程界面，编写程序代码；3、编译程序：将编写好的程序进行编译，生成机器码；4、烧录程序：用编程工具将编译好的机器码烧录到单片机中；5、连接电路：使用面包板将单片机与LED灯连接起来；6、测试程序：将单片机的电源接通，观察LED灯的亮灭情况。

四、实验结果与分析经过以上步骤，我们成功地编写了汇编语言程序，并将程序烧录到了单片机中。

在实验中，我们观察到LED灯根据程序的控制产生了相应的亮灭效果。

实验结果表明，通过编程可以实现对单片机的控制，从而实现各种功能。

单片机在嵌入式系统、自动控制系统、家电等方面有着广泛的应用。

五、应用实例1、家居智能化控制：通过编程控制单片机，可以实现对家电的智能化控制。

例如，可以根据日出日落时间控制窗帘的开闭，根据室内温度控制空调的开关等。

2、工业自动化：在工业生产中，单片机可以用来控制各种设备和机械，实现生产线的自动化控制。

例如，可以根据产品的规格和数量，自动调整机械的工作速度和工作时间。

3、智能交通系统：在交通领域，单片机可以用来控制信号灯、道闸等设备，实现交通流量的控制。

例如，可以根据道路的拥堵程度和车辆的行驶速度，调整信号灯的红绿灯时间，从而达到交通畅通的目的。

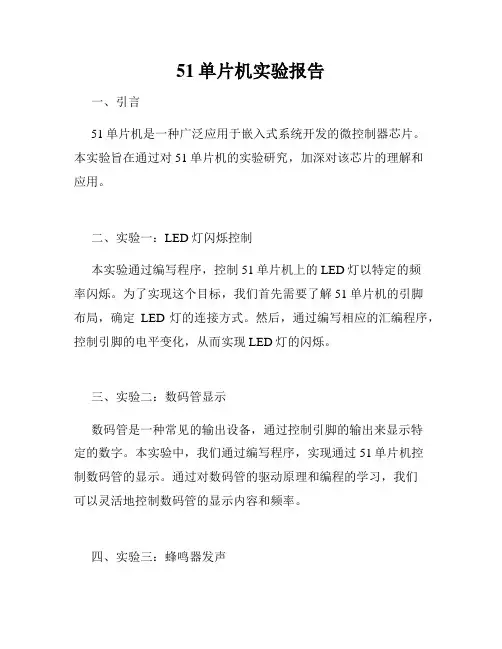

51单片机实验报告一、引言51单片机是一种广泛应用于嵌入式系统开发的微控制器芯片。

本实验旨在通过对51单片机的实验研究，加深对该芯片的理解和应用。

二、实验一：LED灯闪烁控制本实验通过编写程序，控制51单片机上的LED灯以特定的频率闪烁。

为了实现这个目标，我们首先需要了解51单片机的引脚布局，确定LED灯的连接方式。

然后，通过编写相应的汇编程序，控制引脚的电平变化，从而实现LED灯的闪烁。

三、实验二：数码管显示数码管是一种常见的输出设备，通过控制引脚的输出来显示特定的数字。

本实验中，我们通过编写程序，实现通过51单片机控制数码管的显示。

通过对数码管的驱动原理和编程的学习，我们可以灵活地控制数码管的显示内容和频率。

四、实验三：蜂鸣器发声蜂鸣器是一种常见的声音输出设备，通过控制引脚的输出来产生特定的声音。

本实验中，我们通过编写程序，实现通过51单片机控制蜂鸣器的发声。

通过学习蜂鸣器的驱动原理和编程，我们可以根据需要产生不同频率和节奏的声音。

五、实验四：温湿度检测温湿度检测是一种常见的环境监测需求。

本实验中，我们通过引入温湿度传感器，实现通过51单片机获取环境的温度和湿度信息。

通过编写程序和读取传感器的数据，我们可以实时监测环境的温湿度，并进行相应的控制和反馈。

六、实验五：红外遥控红外遥控是一种常见的无线通信方式，通过发送和接收红外信号来实现远程控制。

本实验中，我们通过引入红外发射和接收模块，实现通过51单片机进行红外遥控。

通过编写相应的程序，设置红外遥控的编码和解码方式，我们可以实现对外部设备的遥控操作。

七、实验六：定时器应用定时器是51单片机中的重要模块，它可以实现定时和计数等功能。

本实验中，我们通过学习定时器的工作原理和编程，实现通过51单片机进行定时和计数的应用。

通过编写相应的程序和设置定时器的参数，我们可以实现不同的定时和计数功能，满足各种需要。

八、实验七：串口通信串口通信是一种常见的数据通信方式，通过串口接口发送和接收数据。

电子信息工程学系实验报告课程名称：单片机原理及接口成绩：实验项目名称：实验2 流水灯实验时间： 2011-10-21指导教师（签名）：班级：电信092 姓名：蔡松亮学号： 910706247一、实验目的:进一步熟悉keil仿真软件、proteus仿真软件的使用。

了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。

掌握C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。

二、实验原理：MCS-51系列单片机有四组8位并行I/O口，记作P0、P1、P2和P3。

每组I/O口内部都有8位数据输入缓冲器、8位数据输出锁存器及数据输出驱动等电路。

四组并行I/O端口即可以按字节操作，又可以按位操作。

当系统没有扩展外部器件时，I/O端口用作双向输入输出口；当系统作外部扩展时，使用P0、P2口作系统地址和数据总线、P3口有第二功能，与MCS-51的内部功能器件配合使用。

以P1口为例，内部结构如下图所示：图 P1口的位结构作输出时：输出0时，将0输出到内部总线上，在写锁存器信号控制下写入锁存器，锁存器的反向输出端输出1，下面的场效应管导通，输出引脚成低电平。

输出1时，下面的场效应管截止，上面的上拉电阻使输出为1。

作输入时：P1端口引脚信号通过一个输入三态缓冲器接入内部总线，再读引脚信号控制下，引脚电平出现在内部总线上。

I/O口的注意事项，如果单片机内部有程序存贮器，不需要扩展外部存贮器和I/O接口，单片机的四个口均可作I/O口使用；四个口在作输入口使用时，均应先对其写“1”，以避免误读；P0口作I/O口使用时应外接10K的上拉电阻，其它口则可不必；P2可某几根线作地址使用时，剩下的线不能作I/O口线使用；P3口的某些口线作第二功能时，剩下的口线可以单独作I/O口线使用。

三、实验环境:硬件：PC机，基本配置CPU PII以上，内存2G软件：keil 2,Proteus 7.5四、实验内容及过程:1、用Proteus画流水灯电路图流程：1）、运行Proteus仿真软件，单击pick from libraries,打开搜索元器件窗口，如图 1 所示：图 1 打开搜索元器件窗口2）、搜索添加元器件，如图2 所示：图2 搜索添加元器件窗口3）、添加元器件，修改元器件的参数，绘制流水灯原理图，元器件参数为c1=c2=20pf、c3=10uf；R1=R2=R3=R4=R5=R6=R7=R8=470欧姆、R9=10k欧姆；晶振=12M;VCC=5V。

51单片机实验报告51单片机是一种广泛应用于控制领域的微型处理器。

本文将介绍我所进行的两个基础实验，包括实验目的、实验内容、实验原理和实验结果。

实验一——点亮LED灯实验目的：了解51单片机的基本接口和编程方法；学会使用单片机的开发工具和调试器；掌握51单片机控制LED灯的方法。

实验内容：将LED灯连接至51单片机的P1.0引脚，并进行控制。

编写程序，使得LED灯能稳定地点亮。

实验原理：单片机可通过其IO口控制外部设备，使用高低电平来控制LED灯的开关。

P1.0是51单片机的一个输出端口，可通过赋予其电平状态从而控制LED的点灯与熄灭。

当单片机输出高电平时，LED灯会点亮，否则会熄灭。

实验结果：经过编写程序和调试后，成功实现了LED灯的点亮和熄灭。

按下按键即可改变LED的状态。

实验二——数码管计数器实验目的：了解51单片机的数字口和中断响应机制；掌握编写定时器中断程序的方法；学会使用键盘进行输入和外接数码管进行输出。

实验内容：通过对8位数码管控制台的编程，实现对数字的控制，使用定时器中断实现计数器功能，加深对51单片机中断响应机制的理解。

实验原理：单片机中断请求源包括外部中断源、定时器/计数器中断源以及串口中断源。

本次实验使用定时器中断，可实现一定时间间隔内数字的加减；使用键盘进行输入，采用P3口中断请求源实现按键响应，输出则通过数码管接口外设实现。

实验结果：通过定时器计数器、中断响应和数码管接口外设，成功实现一组数字的计数。

按下按键即可进行数字的加减，并通过数码管显示出来。

结语：本文所述实验为51单片机的基础操作，相信可以为读者提供实用的参考和帮助，帮助大家更加深入地理解51单片机的基础知识和使用方法。

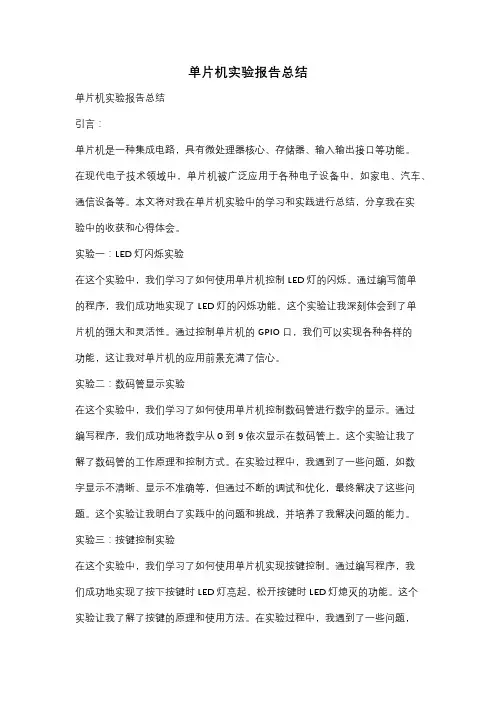

单片机实验报告总结单片机实验报告总结引言：单片机是一种集成电路，具有微处理器核心、存储器、输入输出接口等功能。

在现代电子技术领域中，单片机被广泛应用于各种电子设备中，如家电、汽车、通信设备等。

本文将对我在单片机实验中的学习和实践进行总结，分享我在实验中的收获和心得体会。

实验一：LED灯闪烁实验在这个实验中，我们学习了如何使用单片机控制LED灯的闪烁。

通过编写简单的程序，我们成功地实现了LED灯的闪烁功能。

这个实验让我深刻体会到了单片机的强大和灵活性。

通过控制单片机的GPIO口，我们可以实现各种各样的功能，这让我对单片机的应用前景充满了信心。

实验二：数码管显示实验在这个实验中，我们学习了如何使用单片机控制数码管进行数字的显示。

通过编写程序，我们成功地将数字从0到9依次显示在数码管上。

这个实验让我了解了数码管的工作原理和控制方式。

在实验过程中，我遇到了一些问题，如数字显示不清晰、显示不准确等，但通过不断的调试和优化，最终解决了这些问题。

这个实验让我明白了实践中的问题和挑战，并培养了我解决问题的能力。

实验三：按键控制实验在这个实验中，我们学习了如何使用单片机实现按键控制。

通过编写程序，我们成功地实现了按下按键时LED灯亮起，松开按键时LED灯熄灭的功能。

这个实验让我了解了按键的原理和使用方法。

在实验过程中，我遇到了一些问题，如按键抖动、按键误触等，但通过添加软件消抖和优化程序，最终解决了这些问题。

这个实验让我明白了软件的重要性和优化的必要性。

实验四：PWM调光实验在这个实验中，我们学习了如何使用单片机实现PWM（脉宽调制）调光功能。

通过编写程序，我们成功地实现了LED灯的亮度可调节。

这个实验让我了解了PWM的原理和应用。

在实验过程中，我遇到了一些问题，如PWM频率调节不准确、亮度不连续等，但通过调整参数和优化程序，最终解决了这些问题。

这个实验让我明白了硬件和软件的协同工作的重要性。

实验五：温度检测实验在这个实验中，我们学习了如何使用单片机实现温度检测功能。

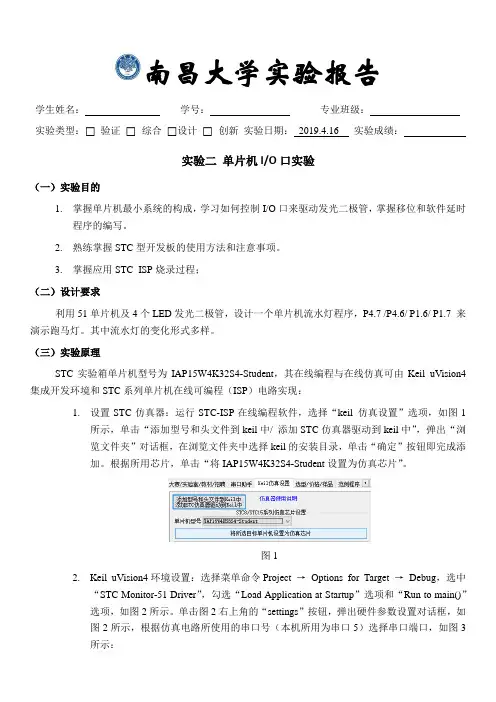

南昌大学实验报告学生姓名：学号：专业班级：实验类型：⃞验证⃞综合⃞设计⃞创新实验日期：2019.4.16 实验成绩：实验二单片机I/O口实验（一）实验目的1.掌握单片机最小系统的构成，学习如何控制I/O口来驱动发光二极管，掌握移位和软件延时程序的编写。

2.熟练掌握STC型开发板的使用方法和注意事项。

3.掌握应用STC_ISP烧录过程；（二）设计要求利用51单片机及4个LED发光二极管，设计一个单片机流水灯程序，P4.7 /P4.6/ P1.6/ P1.7 来演示跑马灯。

其中流水灯的变化形式多样。

（三）实验原理STC实验箱单片机型号为IAP15W4K32S4-Student，其在线编程与在线仿真可由Keil uVision4集成开发环境和STC系列单片机在线可编程（ISP）电路实现：1.设置STC仿真器：运行STC-ISP在线编程软件，选择“keil 仿真设置”选项，如图1所示，单击“添加型号和头文件到keil中/ 添加STC仿真器驱动到keil中”，弹出“浏览文件夹”对话框，在浏览文件夹中选择keil的安装目录，单击“确定”按钮即完成添加。

根据所用芯片，单击“将IAP15W4K32S4-Student设置为仿真芯片”。

图12.Keil uVision4环境设置：选择菜单命令Project →Options for Target →Debug，选中“STC Monitor-51 Driver”，勾选“Load Application at Startup”选项和“Run to main()”选项，如图2所示。

单击图2右上角的“settings”按钮，弹出硬件参数设置对话框，如图2所示，根据仿真电路所使用的串口号（本机所用为串口5）选择串口端口，如图3所示：图2图33.STC15单击串口TTL电平通信模块结构如图4所示，P1.6、P1.7、P4.6、P4.7所连接的LED灯为共阳极LED，控制对应I/O口为低电平即可点亮LED。

《单片机应用系统设计》实验报告院系：仪器科学与工程学院专业：测控技术与仪器实验室：机械楼5楼同组人员：评定成绩：审阅教师：硬件实验一I/O口输入/输出及控制实验Ⅰ、I/O口输入/输出实验一、实验目的1、学习单片机I/O口的使用方法2、学习延时子程序的编写和使用二、实验内容1、I/O口输出：P1口做输出口，接八只发光二极管，编写程序让发光二极管循环点亮。

2、I/O口输入/输出：P1.0、P1.1做输入口接两个拨动开关；P1.2、P1.3做输出口，接两个发光二极管。

编写程序读取开关状态，将此状态在发光二极管上显示出来。

编程时应注意P1.0、P1.1作为输入口时应先置1，才能正确读入值。

三、实验步骤1、I/O口输出硬件连接连线连接孔1 连接孔21 P1.0 L02 P1.1 L13 P1.2 L24 P1.3 L35 P1.4 L46 P1.5 L57 P1.6 L68 P1.7 L7MCS51的P1口循环点灯2、I/O口输入/输出硬件连接连线连接孔1 连接孔21 K4 P1.02 K5 P1.13 P1.2 L44 P1.3 L5MCS51的P1口输入/输出3、实验说明（1）对于MCS51，P1口是准双向口。

它作为输出口时与一般的双向口使用方法想同；但准双向口用作输入口时，因其结构特点必须对它置“1”，否则读入的数据容易产生错误。

（2）8051延时子程序的延时计算问题，对于程序DELAY:MOV R6, #0HMOV R7, #0HDELAYLOOP:DJNZ R6, DELAYLOOPDJNZ R7, DELAYLOOPRET查指令表可知MOV和DJNZ指令均需两个指令周期，在12MHz晶振时，一个机器周期时间为：12/12MHZ=1ms，该延时子程序延时：(256X255+2)X2X1us=130ms。

4、分别连接硬件并执行相关程序，记录结果。

四、提高要求修改I/O口输出程序，先1、3、5、7灯亮，延时后2、4、6、8灯亮，交替点亮。

单片机交通灯实验报告（二）引言概述本报告旨在介绍单片机交通灯实验的进一步研究。

通过对单片机交通灯实验的深入探讨，我们将了解交通信号灯电路的设计原理、控制逻辑以及实际应用的相关知识。

本文将分为五个大点进行阐述，包括：电路设计、控制逻辑编程、硬件连接、功能扩展和实验结果分析。

正文一、电路设计1. 确定交通信号灯的基本电路结构2. 选择适当的电子元件并进行电路布局3. 绘制电路原理图和PCB布局图4. 按照电路设计进行焊接和组装二、控制逻辑编程1. 理解交通信号灯的控制逻辑2. 学习并掌握单片机编程语言3. 根据控制逻辑编写程序代码4. 调试程序的运行，确保交通信号灯按照预期进行切换5. 优化控制逻辑，提高程序效率和稳定性三、硬件连接1. 连接交通信号灯的LED灯及其它电子元件2. 理解并实现灯光的正反相控制3. 使用适当的电阻进行电流限制4. 连接并配置单片机与电路的通信接口5. 建立单片机与计算机之间的连接，方便程序下载与调试四、功能扩展1. 添加电子组件以实现交通信号灯的更多功能2. 尝试不同的交通灯控制算法3. 增加人车辨别传感器以实现智能化控制4. 加入音效与声光提示功能，提高交通信号灯的可视性和可听性5. 设计并实现交通流量的实时监测和统计功能五、实验结果分析1. 对交通信号灯的各项功能进行实验验证2. 分析实验结果，评估系统的性能和稳定性3. 总结实验中遇到的问题和解决方案4. 提出改进交通信号灯设计的建议总结通过本文详细的阐述，我们了解了单片机交通灯实验的电路设计、控制逻辑编程、硬件连接、功能扩展以及实验结果分析等方面的知识。

这些内容不仅对于我们更深入地了解交通信号灯的工作原理和应用具有重要意义，而且为我们开展相关实际项目提供了指导和启示。

希望本报告能够帮助读者更好地理解和应用单片机交通灯实验。

单片机实验报告范文一、实验目的本实验旨在通过实际操作和实践，使学生掌握单片机的基本原理和编程方法，培养学生分析问题和解决问题的能力，并能够通过编程实现各种功能。

二、实验器材1.STC89C52单片机开发板2.LED灯3.电阻4.电源5.连接线三、实验内容1.实验一：LED灯闪烁实验本实验利用单片机控制LED灯的亮灭，使LED灯以一定的频率交替闪烁。

2.实验二：数码管显示实验本实验利用单片机控制数码管的显示，实现0-9的数字显示功能，并通过编程实现数字的递增和递减。

四、实验步骤实验一：LED灯闪烁实验1.将LED正极连接到开发板的P0端口，将LED负极连接到GND端口。

2. 使用Keil C编译器编写程序，编写程序实现LED灯闪烁功能。

4.打开电源，观察LED灯的闪烁情况，检查实验结果是否正确。

实验二：数码管显示实验1.将数码管的A-G引脚连接到开发板的P0.0-P0.6端口，将数码管的共阳极连接到开发板的VCC端口。

2. 使用Keil C编译器编写程序，编写程序实现数码管的显示功能。

4.打开电源，观察数码管的显示情况，通过按键实现数字的递增和递减功能，检查实验结果是否正确。

五、实验结果实验一：LED灯闪烁实验实验结果符合预期，LED灯以一定的频率交替闪烁。

实验二：数码管显示实验实验结果符合预期，数码管能够正确地显示0-9的数字，并且可以通过按键实现数字的递增和递减。

六、实验总结通过本次实验，我对单片机的原理和编程方法有了更深入的了解。

通过编写程序，我成功地实现了LED灯的闪烁和数码管的显示功能，并且通过按键实现了数字的递增和递减功能。

实验过程中，我也遇到了一些问题，但通过查找资料和向同学请教，我成功地解决了这些问题。

通过实验，我发现单片机的编程控制功能非常强大，可以实现各种各样的功能，这对我以后的学习和工作都具有重要的意义。

七、实验心得通过本次单片机实验，我不仅学习了单片机的基本原理和编程方法，还锻炼了自己的动手能力和解决问题的能力。

单片机实验报告二-数码管显示实验摘要：本实验使用单片机控制数码管的显示，在实验过程中通过学习单片机的GPIO口的编程，调试程序、调节电路来达到正确的显示效果。

最终按照要求实现了单片机控制数码管的计数器。

关键词：单片机、数码管、GPIO口、计数器一、实验介绍数码管是一种介于机械仪表和液晶显示器之间的电子显示器件，广泛应用于计时器、计数器、仪表等电子产品中。

本实验旨在通过单片机控制数码管的显示来加深对GPIO口的使用和调试程序的理解，同时了解数码管的原理。

本实验主要分为两部分：数码管显示基础实验和数码管控制开关实验。

通过这两部分的实验可以了解数码管的工作原理和单片机的基本控制方式。

二、实验原理2.1 数码管的基本原理数码管显示器将数字显示为一组符号，例如“0”到“9”。

表示不同数字的符号被编码成一个数字码。

七段数码管用一个七段数码字母来表示数字，如下表所示：| 数字 | a | b | c | d | e | f | g || ---- | - | - | - | - | - | - | - || 0 | 1 | 1 | 1 | 1 | 1 | 1 | 0 || 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 || 2 | 1 | 1 | 0 | 1 | 1 | 0 | 1 || 3 | 1 | 1 | 1 | 1 | 0 | 0 | 1 || 4 | 0 | 1 | 1 | 0 | 0 | 1 | 1 || 5 | 1 | 0 | 1 | 1 | 0 | 1 | 1 || 6 | 0 | 0 | 1 | 1 | 1 | 1 | 1 || 7 | 1 | 1 | 1 | 0 | 0 | 0 | 0 || 8 | 1 | 1 | 1 | 1 | 1 | 1 | 1 || 9 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |通过控制数码管的七个LED灯的亮灭，可以实现不同符号显示。

单片机跑马灯实验报告（二）引言概述:单片机跑马灯实验是一种常见的数字电路实验，也是学习单片机基础应用的重要内容。

本实验旨在通过控制单片机的IO口输出来实现多个LED灯的顺序闪烁，从而模拟跑马灯的效果。

本报告将从硬件组成、电路连接、程序设计、实验步骤和实验结果等方面进行详细阐述。

正文:1. 硬件组成:- 单片机 (例如STC89C52)- 电源 (5V 直流电源)- 电阻 (用于限流)- LED灯 (多个，不同颜色)- 连接线等2. 电路连接:- 连接单片机的引脚与LED灯、电阻等。

一般使用IO口输出来控制LED灯的开关状态，通过改变输出电平来控制灯的亮灭。

具体的连接方式可以根据单片机的datasheet或者开发板的示意图来确定。

3. 程序设计:- 使用C语言编写程序，通过编写程序控制单片机的IO口输出来实现LED灯的顺序闪烁。

基本的程序框架包括引入头文件、定义引脚、设置IO口状态、延时函数和主函数等。

4. 实验步骤:- 硬件连接完毕后，将程序通过编译、烧录等操作下载到单片机中。

- 运行程序，观察LED灯按照设定的顺序是否闪烁，是否达到跑马灯的效果。

- 可以通过改变程序中的一些参数，如延时时间、顺序等，来观察结果的变化。

5. 实验结果:- 根据实验步骤操作后，观察实验效果是否与预期相符。

- 分析实验结果，检查是否有异常情况，如LED灯不亮、顺序错误等，进行排查和修改。

- 还可进行一些扩展实验，如控制节奏变化、增加LED灯数量等。

总结:通过本次实验，我们成功实现了单片机跑马灯的效果，掌握了基本的硬件连接和程序设计方法。

在实验过程中，我们深入了解了单片机的IO口控制和LED灯驱动原理等知识。

通过不断练习和实验，我们能够熟练掌握单片机应用开发的基础技能，为日后深入学习和应用打下了良好的基础。

单片机综合实验报告格式实验报告2实验报告2：单片机综合实验一、实验目的本实验的目的是通过应用所学的单片机知识，综合运用各种功能模块，设计并实现一个完整的单片机系统。

二、实验器材1. STC89C52单片机开发板2. 七段数码管模块3. LED灯模块4. 蜂鸣器模块5. 按键模块6. 电阻、电容等常规元件7. 万用表等实验工具三、实验原理本实验的设计要求是实现一个闹钟功能，包括当前时间显示、闹钟时间设置和闹钟响铃等功能。

具体实现过程如下：1. 使用七段数码管模块显示当前时间，通过定时器中断实现时间的自动更新。

2. 使用按键模块设置闹钟时间，通过按键中断实现设置的功能。

3. 使用LED灯模块和蜂鸣器模块作为闹钟的响铃指示信号。

四、实验过程1. 确定使用的IO口，连接相应的模块到单片机开发板上。

2. 编写初始化程序，包括定时器的初始化配置，IO口的设置等。

3. 编写定时器中断程序，用于更新时间显示的逻辑。

4. 编写按键中断程序，用于接收设置闹钟时间的信号。

5. 编写闹钟响铃程序，通过控制LED灯和蜂鸣器的开关来实现。

6. 编写主程序，实现整个闹钟功能的循环执行。

五、实验结果经过实验测试，实现了一个完整的闹钟功能，能够准确显示当前时间，并能够根据设置的闹钟时间进行响铃。

六、实验总结通过这次实验，我巩固了单片机的基础知识，并熟悉了各种功能模块的使用方法。

同时，我也学会了如何综合运用这些知识和技能，设计并实现一个完整的单片机系统。

实践中遇到的问题和挑战也促使我进一步提高了解决问题的能力和创新思维。

总的来说，这次实验对我来说是一次很有意义和收获的实践。
