桥梁钢砂筒临时支座施工方案

省至房县高速公路第3合同段T梁砂筒临时支座施工工艺中天路桥十房高速公路第3合同段项目经理部二〇一〇年四月T梁砂筒临时支座施工工艺1、工程概况本标段共有桥梁10座，其中30米跨径56跨。

40米跨径26跨，在梁板安装中，对临时支座的选择我标段主要选用砂筒作为临时支座，经过组织技术人员对砂筒尺寸进行精确计算及对砂筒里的砂反复研究比较，并经过多次现场实践、总结经验，逐渐形成了一套行之有效的利用砂筒作为临时支座的施工工艺。

十房3标贾小博2. 工艺特点1)砂筒在制作及安装操作简单方便，提前根据图纸中桥梁的架设高度确定砂筒的高度调节围，满足桥梁架设要求的高度。

2)砂筒采用圆柱形状，分为上下两个部分，便于挪动及安装，工人很容易进行现场操作。

3)砂筒承载力高，变形量小，牢固可靠；通过对砂的质量严格控制，临时支座解除极为方便快捷。

4)砂筒临时支座可以现场加工也可以车间批量加工，采用废旧钢板重复利用，降低施工成本。

5)砂筒可以周转重复利用。

3. 适用围1)砂筒临时支座适用于所有简支变连续梁桥的施工。

4. 工艺原理砂筒临时支座的工作原理就是根据钢管、钢板、砂都具有很高的抗压强度并且不易变形的特点，加工成活塞式可调砂筒。

砂筒临时支座是利用钢管焊接成封闭容器，在容器底部或侧面设置一个开口，容器里的砂在打开开口时流出从而减少容器的细砂体积，使细砂上面的垫块降低的原理设计的。

砂筒分上下两个部分，在一个上面开口的部分盛上细砂，上面放一个略小的（里面提前灌满砼），两个部分合在一起形成砂筒，大梁放在砂筒上，当其它工序完成后，在砂筒侧面开口处放出砂子，容器砂子体积减少，大梁随之下落到永久支座上。

结构示意图如下图：见下图4-1。

图4-1 砂筒结构示意图5、 施工工艺流程与操作要点5.1 施工工艺流程： 见图5-1。

5.2操作要点5.2.1尺寸设计准备首先根据图纸确定砂筒的可调高度，确定好砂筒的可调高度后才能进行下一步加工制作。

我标段（1）、30米T梁临时支座下半部分采用径为150mm，高度190mm，厚5mm的钢管制作，垫板用厚8mm，长宽各250mm的钢板焊在钢管底部，起到稳固和封底口的作用。

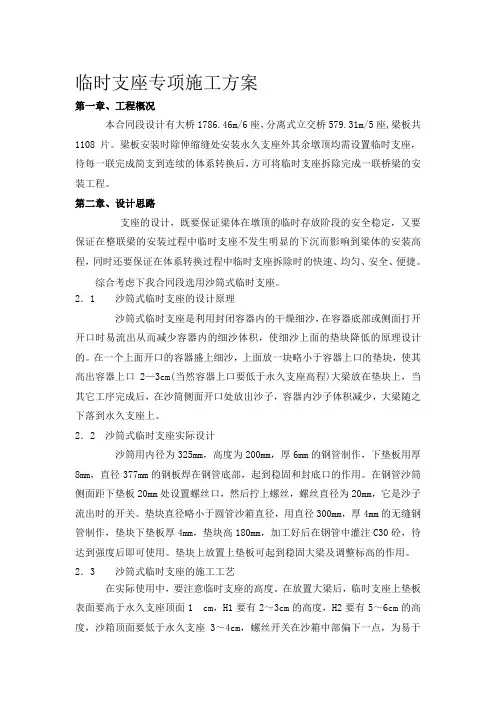

临时支座专项施工方案第一章、工程概况本合同段设计有大桥1786.46m/6座，分离式立交桥579.31m/5座,梁板共1108片。

梁板安装时除伸缩缝处安装永久支座外其余墩顶均需设置临时支座，待每一联完成简支到连续的体系转换后，方可将临时支座拆除完成一联桥梁的安装工程。

第二章、设计思路支座的设计，既要保证梁体在墩顶的临时存放阶段的安全稳定，又要保证在整联梁的安装过程中临时支座不发生明显的下沉而影响到梁体的安装高程，同时还要保证在体系转换过程中临时支座拆除时的快速、均匀、安全、便捷。

综合考虑下我合同段选用沙筒式临时支座。

2．1 沙筒式临时支座的设计原理沙筒式临时支座是利用封闭容器内的干燥细沙，在容器底部或侧面打开开口时易流出从而减少容器内的细沙体积，使细沙上面的垫块降低的原理设计的。

在一个上面开口的容器盛上细沙，上面放一块略小于容器上口的垫块，使其高出容器上口2—3cm(当然容器上口要低于永久支座高程)大梁放在垫块上，当其它工序完成后，在沙筒侧面开口处放出沙子，容器内沙子体积减少，大梁随之下落到永久支座上。

2．2 沙筒式临时支座实际设计沙筒用内径为325mm，高度为200mm，厚6mm的钢管制作，下垫板用厚8mm，直径377mm的钢板焊在钢管底部，起到稳固和封底口的作用。

在钢管沙筒侧面距下垫板20mm处设置螺丝口，然后拧上螺丝，螺丝直径为20mm，它是沙子流出时的开关。

垫块直径略小于圆管沙箱直径，用直径300mm，厚4mm的无缝钢管制作，垫块下垫板厚4mm，垫块高180mm，加工好后在钢管中灌注C30砼，待达到强度后即可使用。

垫块上放置上垫板可起到稳固大梁及调整标高的作用。

2．3 沙筒式临时支座的施工工艺在实际使用中，要注意临时支座的高度。

在放置大梁后，临时支座上垫板表面要高于永久支座顶面1 cm，H1要有2～3cm的高度，H2要有5～6cm的高度，沙箱顶面要低于永久支座3～4cm，螺丝开关在沙箱中部偏下一点，为易于沙子流出可以向上斜置。

桥梁钢砂筒临时支座施工方案一、前言桥梁工程是重要的基础设施建设工程之一，在桥梁建设过程中，钢砂筒临时支座是一个关键的施工环节。

本文将重点介绍桥梁钢砂筒临时支座施工方案。

二、施工准备在进行钢砂筒临时支座施工前，需要充分的准备工作。

首先要对施工现场进行勘察，了解地形地貌及原有桥梁结构情况。

其次要制定施工计划，明确施工流程、时间节点和人员分工。

同时要准备好所需的施工材料和设备，确保施工过程顺利进行。

三、施工步骤1. 地基处理在进行钢砂筒临时支座施工前，首先要对地基进行处理，确保地基坚固平整。

可以采取挖土、夯实等方式进行地基处理。

2. 安装支座底座在地基处理完成后，开始安装支座底座。

支座底座要选用质量可靠的材料，安装时要保证水平度和垂直度，以确保支座的稳固性。

3. 安装钢砂筒接着安装钢砂筒，将钢砂筒正确安装在支座底座上，并进行调整，确保与桥梁结构的连接紧密牢固。

4. 加固支座在安装完成后，需要对支座进行加固处理，以增加支座的承载能力和稳定性。

可以采用加固钢筋、混凝土灌筑等方式进行支座的加固。

四、安全措施在钢砂筒临时支座施工过程中，要严格遵守安全操作规程，做好安全防护工作。

施工人员要佩戴好安全帽、安全绳等个人防护用具，确保施工安全。

同时要对施工现场进行监控，确保施工过程中不发生安全事故。

五、施工总结钢砂筒临时支座在桥梁建设中起着至关重要的作用，正确的施工方案能够保证支座的稳固性和安全性。

通过合理的施工流程和严格的安全措施，可以提高施工效率，确保施工质量，为桥梁工程的顺利进行奠定基础。

以上是钢砂筒临时支座施工方案的相关内容，希望对读者有所帮助。

一、工程概况桥梁临时支座安装施工是桥梁工程中一项重要的临时工程，其目的是确保桥梁施工过程中的梁体稳定，降低施工风险。

本方案针对桥梁临时支座的安装施工，确保施工质量、安全和进度。

二、施工准备1. 技术准备（1）熟悉图纸，明确设计要求。

（2）编制施工方案，组织施工人员学习，确保施工人员掌握施工工艺和操作要点。

（3）检查施工设备，确保设备性能良好。

2. 材料准备（1）桥梁临时支座：根据设计要求选择合适的临时支座。

（2）砂筒、砂箱等材料：根据实际需要准备。

（3）其他材料：如螺栓、垫片、焊条等。

3. 人员准备（1）组织施工队伍，明确分工。

（2）对施工人员进行技术培训，确保施工人员具备相应的技能。

三、施工工艺1. 测量放样（1）按照设计图纸，测量盖梁、支座垫石高程及支座位置。

（2）计算出临时支座的实际安装高度。

2. 砂筒、砂箱准备（1）选择干净无泥的细砂，烘干后进行筛分，选择1.6-2.5mm粒径的细砂作为使用砂。

（2）使用卸落式钢制漏砂筒作为临时支座，通过试验室压力机按梁体重量试压，确定装砂后的压缩值。

3. 临时支座安装（1）根据测量放样给出的支座位置，安放支座。

（2）确保临时支座的安装位置、高度符合施工规范及设计要求。

（3）固定支座，确保支座稳定。

4. 梁体架设（1）按照设计要求，将梁体架设在临时支座上。

（2）确保梁体稳定，无倾斜、下沉现象。

四、施工注意事项1. 严格按照设计要求和施工规范进行施工。

2. 施工过程中，加强质量检查，确保施工质量。

3. 施工人员应严格遵守操作规程，确保施工安全。

4. 加强施工过程中的沟通协调，确保施工进度。

五、拆除原则1. 拆除临时支座前，确保梁体稳定，无倾斜、下沉现象。

2. 按照拆除方案，依次拆除临时支座。

3. 拆除过程中，注意保护支座和梁体，防止损坏。

4. 拆除后，对支座和梁体进行检查，确保无损坏。

通过以上施工方案，确保桥梁临时支座安装施工的顺利进行，为桥梁工程的安全、优质、高效施工提供保障。

最新资料，word文档，可以自由编辑！！精品文档下载【本页是封面，下载后可以删除!】临时支座专项施工方案第一章、工程概况本合同段设计有大桥1786.46m/6座，分离式立交桥579.31m/5座,梁板共1108片。

梁板安装时除伸缩缝处安装永久支座外其余墩顶均需设置临时支座，待每一联完成简支到连续的体系转换后，方可将临时支座拆除完成一联桥梁的安装工程。

第二章、设计思路支座的设计，既要保证梁体在墩顶的临时存放阶段的安全稳定，又要保证在整联梁的安装过程中临时支座不发生明显的下沉而影响到梁体的安装高程，同时还要保证在体系转换过程中临时支座拆除时的快速、均匀、安全、便捷。

综合考虑下我合同段选用沙筒式临时支座。

2．1 沙筒式临时支座的设计原理沙筒式临时支座是利用封闭容器内的干燥细沙，在容器底部或侧面打开开口时易流出从而减少容器内的细沙体积，使细沙上面的垫块降低的原理设计的。

在一个上面开口的容器盛上细沙，上面放一块略小于容器上口的垫块，使其高出容器上口2—3cm(当然容器上口要低于永久支座高程)大梁放在垫块上，当其它工序完成后，在沙筒侧面开口处放出沙子，容器内沙子体积减少，大梁随之下落到永久支座上。

2．2 沙筒式临时支座实际设计沙筒用内径为325mm，高度为200mm，厚6mm的钢管制作，下垫板用厚8mm，直径377mm的钢板焊在钢管底部，起到稳固和封底口的作用。

在钢管沙筒侧面距下垫板20mm处设置螺丝口，然后拧上螺丝，螺丝直径为20mm，它是沙子流出时的开关。

垫块直径略小于圆管沙箱直径，用直径300mm，厚4mm的无缝钢管制作，垫块下垫板厚4mm，垫块高180mm，加工好后在钢管中灌注C30砼，待达到强度后即可使用。

垫块上放置上垫板可起到稳固大梁及调整标高的作用。

2．3 沙筒式临时支座的施工工艺在实际使用中，要注意临时支座的高度。

在放置大梁后，临时支座上垫板表面要高于永久支座顶面1 cm，H1要有2～3cm的高度，H2要有5～6cm的高度，沙箱顶面要低于永久支座3～4cm，螺丝开关在沙箱中部偏下一点，为易于沙子流出可以向上斜置。

桥梁支座施工方案（一）引言概述:桥梁支座施工方案是桥梁工程中的重要环节，对于确保桥梁的安全和稳定性具有重要意义。

本文将详细介绍桥梁支座施工方案的五个大点，包括施工准备工作、支座安装、支座调试、质量检查和施工总结。

正文:一、施工准备工作1.确定支座类型和数量。

2.准备好施工所需的材料、设备和工具。

3.组织并培训施工人员，确保其具备相关技能和知识。

4.制定详细的施工计划，并与相关部门进行协调。

5.对施工现场进行勘测和准备，确保施工环境安全整洁。

二、支座安装1.按照设计要求，预先确定支座的位置和高程。

2.确保支座座面与桥梁底部充分接触，并采取必要的防腐措施。

3.精确测量支座的水平度和垂直度，纠正不合格的情况。

4.进行支座的固定和连接，确保其稳定性和可靠性。

5.检查支座的安装质量，消除施工过程中的问题。

三、支座调试1.进行支座的垂荷调试，确保其能够承受预期的荷载。

2.进行支座的水平位移调整，保证桥梁在使用过程中的平稳性。

3.检查支座的回转性能，确保桥梁的变形控制在合理范围内。

4.根据实际情况调整支座的沉降，确保桥梁垂直度的要求。

5.记录并评估支座的调试结果，及时调整和改进支座的参数。

四、质量检查1.对支座的安装质量进行全面检查，包括座面情况、固定和连接方式等。

2.使用专业工具对支座的水平度、垂直度和回转性能进行检测。

3.检查支座的耐久性和防腐性能，确保其长期使用的可靠性。

4.对支座的调试结果进行验证，确保其符合设计和规范要求。

5.汇总检查结果，制定相应的整改方案，确保支座的质量和安全性。

五、施工总结1.对施工过程中出现的问题和经验进行总结和归纳。

2.评估施工的效率和质量，并提出相应的改进措施。

3.总结支座施工中的不足和不完善之处，并提出改进建议。

4.与相关部门和人员交流和沟通施工情况，吸取其他项目的经验教训。

5.撰写施工总结报告，为今后类似项目的施工提供参考。

总结:本文对桥梁支座施工方案进行了全面的阐述，包括施工准备工作、支座安装、支座调试、质量检查和施工总结。

砂筒临时⽀座制作及安装⽅案砂筒临时⽀座制作及安装⽅案⼀、基本参数1、T 梁⾃重：140t;2、架桥机⾃重：160t ；3、运梁炮车⾃重：20t ；4、每⽚梁下设6个临时⽀座，单端3个临时⽀座呈品字形布置，如下图所⽰腹板翼板翼板腹板翼板翼板5、每个砂铜的细部尺⼨如下图，其材质为20#钢⽆缝钢管顶⼼套筒IIIIII I-I截⾯图(cm)灌筑C50砼填充粗砂砂筒⽴⾯图（cm）II-II截⾯图(cm)⼆、最不利荷载情况及最⼤荷载计算1、最不利荷载情况：架桥机刚好过孔完成且前⽀腿还未⽀撑于前跨盖梁上，⽽此时炮车将梁运输到架桥机后端。

2、情况说明：（1）恒载：梁体⾃重由每⽚梁底临时⽀座分担，每个⽀座承担荷载为140/6=23.3t=233KN;（2）活载：备架梁及炮车重量由2⽚梁下临时⽀座分担,每个⽀座承担荷载为（140+20）/12=13.3t=133KN;架桥机⾃重由盖梁顶5⽚梁下临时⽀座分担，每个⽀座承担荷载为160/15=10.7t=107KN;；3、最不利荷载组合F=1.2G恒+1.4G活=1.2×233+1.4×（133+107）=615.6KN。

三、顶⼼承压能⼒验算根据顶⼼⾼度及截⾯尺⼨，判断为⾮长细杆，从其结构及材质可以看出顶⼼为粗短钢管混凝⼟⽴柱，其轴⼼抗压计算值F N=Acfc+（1+K/2）Asfy，式中：F N—计算承压能⼒（N）Ac—钢管内砼的截⾯积（mm2），此处计算值为117671.5mm2fc—砼抗压强度设计值，此处为C50砼取值为28.5 N/mm2K—三向受压理想砼内摩擦⾓度，⼀般情况下取值为 2.2，为偏安全考虑，不考虑砼在三向情况下压⼒的提⾼，此处取值为0。

As—钢管截⾯⾯积（mm2），此处计算值为2184.2mm2fy—钢管抗拉、抗压强度设计值，对于20#钢，取值为140MPa，对于45#钢，取值为210MPa，此处取值为140MPa 由此计算得：F N=809KN＞F=616KN，满⾜设计要求。

一、工程概况1. 工程名称：XX桥梁支座安装工程2. 工程地点：XX市XX区XX路3. 工程规模：桥梁全长XX米，跨径XX米4. 工程内容：桥梁支座安装及调试二、施工方案1. 施工准备（1）施工人员：组织专业施工队伍，确保施工人员具备相应的技能和经验。

（2）施工材料：按照设计要求，准备各类支座、垫石、螺栓、焊接材料等。

（3）施工设备：配置吊车、钻机、水准仪、全站仪等施工设备。

2. 施工步骤（1）测量放样：根据设计图纸，进行桥梁支座安装位置测量放样，确保位置准确。

（2）支座安装①清理墩柱顶部，确保表面平整、干净。

②将支座垫石安装在墩柱顶部，确保垫石与墩柱垂直。

③安装固定螺栓支架，使支架中心线与支座中心线及桥墩横向中心线一致。

④安装螺栓，确保螺栓露面长度满足设计要求，拧紧螺帽，并在螺栓纵横二方向加焊10控制螺栓。

⑤浇筑混凝土，混凝土面必须平整，收水时用木蟹加以磨平，控制垫石表面平整度。

⑥混凝土达到强度后，拆除支架及模板，用水平凡测其平整度，表面找平，达到安装精度。

（3）支座调试①根据设计要求，调整支座位置，确保支座水平。

②检查支座受力情况，确保支座受力均匀。

③进行支座试运行，观察支座工作状态，确保支座运行正常。

3. 施工质量控制（1）严格按照设计要求和规范进行施工，确保施工质量。

（2）加强施工过程中的质量控制，对关键工序进行检测，确保施工质量。

（3）对支座安装后的桥梁进行检测，确保桥梁安全、可靠。

三、安全措施1. 施工人员必须穿戴安全帽、安全带等个人防护用品。

2. 施工现场设置安全警示标志，确保施工安全。

3. 施工过程中，注意防止高空坠落、物体打击等安全事故的发生。

4. 施工结束后，对施工现场进行清理，确保无安全隐患。

四、进度安排1. 施工准备：5天2. 支座安装：10天3. 支座调试：3天4. 施工总结：2天总计：20天五、总结本施工方案旨在确保桥梁支座安装工程顺利进行，确保桥梁安全、可靠。

在施工过程中，严格遵循设计要求和规范，加强质量控制，确保施工质量。

临时支座施工方案临时支座施工方案一、临时支座的定义：临时支座是指在施工或修理大型结构时，为保证结构安全，用来承担临时荷载和保护结构的设施。

二、施工前准备工作：1. 确定临时支座的类型和数量，包括单孔型、多孔型、承板式等。

2. 检查施工现场的地基情况，确保其能够承载临时支座和结构荷载。

3. 根据结构荷载、支承点布置和临时支座的技术性能，计算确定临时支座的尺寸和间距。

4. 根据需要选择临时支座的材料，例如钢、钢筋混凝土等。

三、临时支座的制作和安装：1. 按照设计要求和施工技术规程制作临时支座的构件，例如立柱、底座、横梁等。

2. 对临时支座构件进行质量检验，确保其符合设计和施工要求。

3. 在施工现场组织临时支座的安装，按照设计要求将其正确放置在支承点上。

4. 连接临时支座构件，确保其稳定可靠。

四、临时支座的使用和维护：1. 施工时要根据临时支座的类型和施工要求设置限制装置，保护支座免受超载或位移影响。

2. 在使用过程中，要定期检查临时支座的稳定性和功能性能，确保其正常工作。

3. 定期对临时支座进行维护和修复，保证其使用寿命和安全性。

4. 在施工完成后，要及时拆除临时支座，确保结构的正常使用。

五、施工安全措施：1. 安全教育和培训，确保施工人员了解临时支座的使用和安全要求。

2. 临时支座的稳定性和可靠性要进行全面检查和测试，确保其能够承受荷载，并且不会发生倒塌或滑移等意外情况。

3. 在临时支座的周围设置警告标志和隔离设施，以提醒人们注意临时支座的存在，并确保其不受外界干扰。

4. 在施工现场设置监测设备，对临时支座进行实时监测，一旦发现异常情况，立即采取措施进行修复或更换。

通过以上方案，可以确保临时支座在结构施工过程中能够承担临时荷载，保护结构的安全，并且能够及时检查和维护，确保其正常使用。

同时，加强施工安全措施，减少事故的发生概率。

桥梁临时⽀座@沙桶（砂筒）临时⽀座@桥梁临时⽀座的作⽤以及施⼯流程桥梁临时⽀座@沙桶（砂筒）临时⽀座@桥梁砂箱临时⽀座的作⽤以及施⼯流程临时⽀座简介：桥梁架设中的⼀个临时⼯程虽为临时⼯程，但确是⾮常重要⽽不可缺少的⼀环。

在预制箱梁、T梁架设中，根据设计理念的不同，有时需要采⽤的⼀种⼯艺。

该⼯艺⽅法如下：⾸先在墩顶设置临时⽀座，⽽后将预制箱梁、T梁架设在临时⽀座之上。

在完成湿接头、湿铰缝、负弯矩张拉及注浆等⼯序后，拆除临时⽀座，完成体系转换。

过去有采⽤砖热融化硫磺砂浆来拆除临时⽀座完成体系转换2.砂筒、砂箱临时⽀座，通过计算选直径适当的钢管制作砂筒，砂筒底部焊接钢板封堵，在侧⾯留⼀个螺丝孔并⽤螺丝堵塞，筒内装⼊适量细砂，细砂顶放置⼀略⼩于砂筒直径的活塞，活塞可选择混凝⼟、⽊头、钢板封⼝的钢管等使其活塞顶⾯⾼于砂筒3-5CM通过松开底部螺丝放出桶内细砂达到拆除临时⽀座的⽬的完成梁板体系转换。

注：根据设计理念选择施⼯⽅法，双⽀座设计，⼀次性将梁板放置于永久⽀座。

单⽀座设计，则需要先将梁板放置于临时⽀架或临时⽀座上。

砂筒临时⽀座砂箱⽀座安装⼯艺及施⼯注意：桥梁砂筒临时⽀座砂箱⽀座，经由过程盘算选直径恰当的钢管制造砂筒，砂筒底部焊接钢板封堵，在正⾯留⼀个螺丝孔并⽤螺丝梗塞，筒内装⼊过量细砂，细砂顶搁置⼀略⼩于砂筒直径的活塞，活塞可抉择混凝⼟、⽊头、钢板封⼝的钢管等，使其活塞顶⾯⾼于砂筒3-5CM。

经由过程松开底部螺丝放出桶内细砂，到达撤除临时⽀座的⽬标，实现梁板系统转换。

砂筒临时⽀座的⼯作原理就是根据钢管、钢板、砂都具有很⾼的抗压强度并且不易变形的特点，加⼯成活塞式可调砂筒。

 砂筒临时⽀座是利⽤钢管焊接成封闭容器，在容器底部或侧⾯设置⼀个开⼝，容器⾥的砂在打开开⼝时流出从⽽减少容器内的细砂体积，使细砂上⾯的垫块降低的原理设计的。

砂筒分上下两个部分，在⼀个上⾯开⼝的部分盛上细砂，上⾯放⼀个略⼩的（⾥⾯提前灌满砼），两个部分合在⼀起形成砂筒，⼤梁放在砂筒上，当其它⼯序完成后，在砂筒侧⾯开⼝处放出砂⼦，容器内砂⼦体积减少，⼤梁随之下落到永久⽀座上⼯艺特点 沙桶⽀座⼯艺特点沙桶⽀座1) 砂筒在制作及安装操作简单⽅便，提前根据图纸中桥梁的架设⾼度确定砂筒的⾼度调节范围，满⾜桥梁架设要求的⾼度。

桥梁钢砂筒临时支座施工方案一、工程概况本工程桥梁的施工方案，主要内容为桥梁钢砂筒临时支座的施工。

二、施工方案1.施工准备（1）组织施工人员，并对施工人员进行安全教育和技术培训，确保施工人员具备相应的技能和责任意识。

（2）准备施工材料和设备，包括钢砂筒、千斤顶、千斤顶托盘、横梁、横梁阻块等。

（3）对施工场地进行勘测，并进行标志和围挡，确保施工安全。

（4）安排临时供电和照明设备。

2.施工流程（1）确定支座位置和数量，根据设计要求进行定位和标注。

（2）将钢砂筒放置在支座位置，使用千斤顶托盘将钢砂筒抬高至需要的高度。

（3）安装千斤顶，将千斤顶放置在钢砂筒上，调整千斤顶的高度，使其与梁底板接触，并保持水平。

（4）安装阻块，将阻块放置在梁底板上，防止梁在施工过程中发生位移。

（5）放置横梁，将横梁放置在千斤顶上，并与千斤顶进行连接，确保梁与千斤顶的连接牢固。

（6）调整支座，通过调整千斤顶的高度和阻块的位置，使梁达到水平并且位置正确。

（7）验收，对施工过程进行检查，确保支座安装质量符合设计要求。

3.施工注意事项（1）施工过程中，严禁使用损坏的千斤顶和钢砂筒。

（2）施工现场要确保清洁，避免杂物的混入。

（3）施工人员要进行必要的个人防护，包括安全帽、手套、安全鞋等。

（4）临时支座在使用过程中要进行定期检查和维护，确保支座的稳固性和安全性。

三、质量控制措施1.施工前，要对钢砂筒、千斤顶等材料进行检查，确认其质量符合要求。

2.施工过程中，要对支座的安装进行监督和检查，确保支座的安装质量符合设计要求。

3.施工后，要对支座进行验收，确保支座的安装质量符合要求。

四、安全措施1.施工人员要熟悉施工过程中的安全规定，并严格遵守。

2.施工现场要设立警示标志和隔离设施，确保施工区域的安全。

3.施工人员要进行必要的个人防护，包括安全帽、安全绳等。

4.施工过程中要注意防止物体的坠落和碰撞，确保施工人员的安全。

临时支座设计方案
一、工程概况
本合同段本合同段内共7座大桥（即高洛2号大桥、弄冲大桥、坪央大桥、者楼河大桥、册亨1号大桥、册亨2号大桥、纳阳大桥），共有梁板共940片，其中20米T梁490片，30米T梁240片，40 米T梁210片。

梁板安装时除伸缩缝处的墩梁端直接安装永久支座，连续墩顶均需设置临时支座，待每一联完成简支到连续的体系转换
后，方可将临时支座拆除完成一联桥梁的安装工程，临时支座在其它
桥上循环使用。

临时支座经比较采用钢制砂筒作为临时支座，为便于调节每个梁端设置两个临时支座。

弄冲大桥临时支座数量按照560个准备，以上临时支座在其它桥上循环使用。

二、临时支座设计
本标段采用砂筒式临时支座，钢箱砂筒临时支座制作简单，操作方便，上下套筒分离，轻便，易于在高空作业搬运、操作、安装。

卸载时只要把下筒的螺丝扭开，把砂子卸出，上顶筒下沉缩下即可以拆除。

钢箱筒可以重复利用。

在以往类似工程施工过程中采用钢箱砂筒作为临时支座,收到较好的技术效果和经济效果。

1、砂筒式临时支座实际设计
上砂筒采用外径D=140mm壁厚8 =6mn无缝钢管，下砂筒采用外径D=160mm壁厚8 =6mn无缝钢管；上、下钢板尺寸为200 x 200mm 壁厚
8 =10mm放砂孔内径D=20mm，中心距离下钢板顶面2cm
200来200采10钢版
外筐140mm, ®#6mri 尤修钢管 6 0 m n 壓託m m 无经钢
管
临时支座布置图 20⑴⑴泄莎彳L
200^200^10^^
临时支座砂筒设计图 pnn _。

徐州钢板桥梁支座施工方案1. 引言本文档旨在提供徐州钢板桥梁支座施工方案。

通过合理的施工方案，确保施工过程安全、高效，保证钢板桥梁的稳定性和持久性。

2. 施工概述2.1 工程背景徐州钢板桥梁是一座重要的交通设施，用于连接两个地区的道路。

保证桥梁结构的稳固和安全对于交通运输的顺畅具有重要意义。

2.2 施工目标本施工方案的目标是合理安排施工步骤，确保钢板桥梁支座的准确布置和良好质量，满足桥梁的设计要求。

2.3 施工范围本施工方案的施工范围包括： - 钢板桥梁的支座布置和调整； - 施工过程中的安全措施。

3. 施工步骤3.1 前期准备工作在施工前，必须进行充分的前期准备工作，包括： 1. 准备相关施工设备和工具；2. 确定施工材料的供应渠道；3. 制定详细的施工计划；4. 做好施工现场的准备工作，包括清理、防护等。

3.2 支座布置根据设计要求，在桥梁结构上合理布置支座，确保受力平衡和桥梁的稳定性。

主要步骤如下：1.确定支座位置：根据钢板桥梁的设计方案，确定支座的位置和数量。

2.设置基础：根据设计要求，在桥梁的基础上设置支座的基础，采用混凝土浇筑固定。

3.安装支座：将支座放置在基础上，并使用螺栓进行紧固。

3.3 支座调整在支座安装完成后，需要进行支座的调整工作，以确保桥梁的水平和垂直度。

主要步骤如下：1.使用水平仪检测水平度：在支座上放置水平仪，根据仪器的示意，通过调整螺栓的紧固程度，使桥梁的水平度达到设计要求。

2.使用测量仪器检测垂直度：在支座上放置测量仪器，根据仪器的示意，通过调整支座下方的垫块高度，使桥梁的垂直度达到设计要求。

3.4 安全措施在施工过程中，必须设置相应的安全措施，确保施工人员的安全。

主要安全措施包括：1.设置警示标志：在施工区域周围设置明显的警示标志，提醒过往车辆和行人注意安全。

2.佩戴安全防护装备：施工人员必须佩戴安全帽、安全鞋等防护装备，确保施工过程中的安全。

3.装置防护栏杆：在施工现场设置防护栏杆，防止人员坠落和设备滑落。

装备技术Equipment technology126砂筒临时支座在连续梁安装中的应用陈杨（攀枝花攀甬路桥建设有限公司）中图分类号：K928 文献标识码：B 文章编号1007-6344（2019）05-0126-01摘要：本文通过先简支后连续桥梁实例，详细介绍了钢制砂筒的工作原理、设计制作方案、安装和拆除等在施工过程中的应用，并简述了砂筒的实际应用中的优点，可为今后类似的施工项目提供参考价值。

关键词：砂筒临时支座；连续梁；应用1 工程概况河南省宜阳县滩子渡口洛河大桥改建工程，全桥长667m，桥面净宽18m，上部结构由单孔跨径30m，每跨6片共22跨先简支后连续预应力箱梁组成，全桥共5联6道伸缩缝，伸缩缝处采用四氟滑板支座，连续端采用普通橡胶支座，在连续端梁板架设时，使用临时支座支撑梁板，形成简支状态，待梁板中横梁、湿接缝和负弯矩张拉全部完成后，再拆除临时支座，以完成先简支后连续的结构体系转换，所以，临时支座在该结构形式的桥梁施工中起到了很大的作用。

2 临时支座的选用由于每片梁板重约130T，我们根据现场实际情况，通过查阅相关资料和以往的施工经验，认为钢制砂筒临时支座具有制作结构简单、承载力大、稳定性好和拆除方便等诸多优点，在实际使用过程中也得以印证，梁板安装的各项指标均满足设计和规范要求。

3 钢制砂筒的工作原理钢制砂筒临时支座由一端封闭的大钢筒套在内芯填满混凝土的小钢筒上，形成活塞状态，安装时下筒内装上适量干净的砂子后放上顶筒，梁板架设时一端放在顶筒上，形成简支状态，卸载时只要把下筒的螺丝扭开，砂子在梁板自重压力下卸出，上顶筒下沉缩下即可以拆除，由此而完成梁板由简支状态到连续状态的体系转换。

4 砂筒的设计和制作4.1砂筒的设计上顶筒采用外径175mm、壁厚4mm的无缝钢管，下筒采用内径180mm、壁厚8mm的无缝钢管，下钢板采用250mm*250mm*6mm的普通钢板，放砂孔采用Φ25螺丝孔并配螺丝，放砂孔距底板20mm。
