应变片实验报告灵敏引言应变片是一种常用于测试物体受力情况的传感器。
其具有灵敏性能的重要指标是其在不同受力情况下的响应能力。
本实验旨在测试应变片的灵敏性能,并分析实验结果。
实验材料和设备- 应变片- 电源- 数字示波器- 受力装置- 变阻器实验步骤1. 将应变片粘贴在要测试的物体表面,并保证其充分贴合。
2. 连接应变片与电源和数字示波器,确保电路连接良好。
3. 利用受力装置对测试物体施加不同大小的力,记录下力的大小和对应的应变片输出信号。
4. 根据实验需求,对应变片输出信号进行转换和调节,以便与数字示波器适配。
5. 将转换后的信号输入到数字示波器中,记录下实验数据。
数据分析通过实验记录的数据,我们可以对应变片的灵敏性能进行分析。
我们可以将施加的力与应变片输出的电压信号进行对比,以便确定其灵敏度和线性范围。
结果与讨论根据实验记录的数据,我们绘制了应变片的灵敏性能曲线。
曲线上的每个点表示施加不同大小力时应变片的输出电压信号。
通过对曲线进行分析,我们可以得到以下结论:1. 灵敏度:灵敏度是应变片的输出电压和外力之间的关系。
经实验测得,应变片的灵敏度为X mV/N,表明应变片对外力的变化相当敏感。
2. 线性范围:线性范围是指应变片在力作用下输出电压与力的关系保持线性的区间范围。
根据实验数据,我们可以确定应变片的线性范围为X N至Y N之间。
结论本实验通过测试应变片的灵敏性能,得出了应变片的灵敏度和线性范围等重要指标。
这些指标将有助于我们在实际应用中选择合适的应变片,并确保其测量结果的准确性。
参考文献[1] 张三, 李四. 应变片传感器的原理与应用. 科学出版社, 20XX.[2] 王五, 赵六. 传感器技术基础. 电子工业出版社, 20XX.。
应变片实验报告
实验名称:应变片实验
实验目的:通过应变片实验,研究材料在受力过程中的应变情况。
实验原理:
应变片是一种用于测量物体受力时产生的应变的传感器。
其原理基于电阻应变效应,即应变片在受力作用下会发生微小形变,从而改变其电阻值。
通过测量电阻值的变化,可以获知材料的应变情况。
实验仪器和材料:
1. 应变片
2. 电流源
3. 万用表
实验步骤:
1. 将应变片粘贴在需要测量应变的材料表面。
2. 将电流源与应变片相连,调整电流源的输出电流。
3. 使用万用表测量应变片上的电阻值。
4. 在材料上施加不同的受力,记录电阻值随受力变化的情况。
5. 根据电阻值的变化计算应变大小。
实验结果:
根据实验数据记录的电阻值随受力变化的情况,可以得到应变片的应变曲线。
根据应变曲线可以分析材料在受力过程中的应
变行为,如线性弹性应变、屈服应变等。
根据测得的电阻值变化,还可以计算出材料的应变量。
实验结论:
通过应变片实验,可以获知材料在受力过程中的应变情况,并分析材料的力学性能。
应变片作为一种常用的力学测试传感器,具有灵敏度高、测量精度高等优点,在工程领域有着广泛的应用。
应变片全桥实验报告(1)应变片全桥实验报告一、实验目的本次实验的目的是通过对应变片全桥的实验操作,学习应变测量原理与应用,了解应变传感器的工作原理,掌握应变片传感器的使用方法,以及应变片的标定和灵敏度测量方法。
二、实验原理应变片是利用金属材料受力后会产生形变的物理原理,通过将应变片粘贴在试件上进行应变的传感器。
当试件受到力的作用,应变片也会跟随变形,从而导致内部的应变变化。
应变片旁边粘有导线,通过连接到采集器中来连接计算机,进而记录下应变片受到的应变值。
三、实验操作1. 提前准备:将所需设备的连接准备工作完成,包括收集器、应变片、试件、电缆等设备准备就绪。
2. 清洁试件表面:将脏物和杂质从试件表面切除,确保应变片能够正常贴合。
3. 应变片粘贴:仔细去除应变片上的塑料薄膜,然后附在试件上,用指压将其平整环绕在试件的表面上。
4. 连接装置:使用电缆将应变片连接到收集器,以便将其应变数据传输到计算机上。
5. 核对应变片灵敏度:比较已经安装应变片的试件与没有应变片的试件之间的区别,获得标准应变片灵敏度。
四、实验结果本次实验使用全桥形式的应变传感器,选择20×10 mm2的一块薄金属片作为试件,经过应变片的安装和采样,得到了试件在不同施力条件下的应变值。
通过计算和记录每个读数,我们得到了如下测试数据:力(N) 应变(με)0 01.5 0.933 1.854.5 2.756 3.707.5 4.549 5.5五、实验结论本次应变片全桥实验得出的结论是,应变片全桥的使用使得我们可以对金属类材料的变形进行精确的观测和计算。
通过监测装置和薄金属片的读数数据,可以获得牢固且精确的变形读数,这使得我们可以更好地了解这些材料的物理特性和反应。
六、实验分析本次应变片全桥实验的记录和观测数据非常精准,没有明显的差异,这表明应变片传感器在材料应变测量中的重要性和它的可靠性。
由于应变片反应的是试件表面的应变情况,所以应用范围还是有限的。
应变片全桥实验报告实验目的:掌握应变片全桥测量方法,了解应变片的应变测量原理,熟悉应变片在力学实验中的应用。
实验原理:应变片是一种将物体在应变情况下的应变转化为电阻变化的敏感元件,其原理是根据伏安特性的基本规律。
全桥电路通过测量电阻变化来间接地获得物体的应变情况,从而间接地得到物体受力过程中的各种参数。
全桥电路包括应变片、标准电阻和电桥。
在实际测量过程中,通过向电桥的两个对角电阻R1和R2加上恒定的电流I,通过测量电桥两对角的电压U1和U2的大小,通过改变电桥上的电阻Rx的大小来使电桥平衡,从而测量到被测物体的应变。
实验器材:1.应变片全桥实验仪;2.应变片;3.标准电阻箱;4.电源;5.万用表;6.手动蝼蚁拉力机。
实验步骤:1.将手动蝼蚁拉力机的加荷靠右的滑块拉到最右端,使得下方的呆扳手完全松开。
2.在呆扳手上紧固上准备安装应变片的试件。
3.将应变片按照预先设计的位置进行安装,并使用胶水固定。
4.将应变片连接到应变片全桥实验仪上,注意连接正确。
5.打开电源,将电源电压调整到适当范围。
6.使用标准电阻箱调整电桥电阻,使得电桥平衡。
7.通过万用表测量电桥两对角的电压值,记录下来。
实验结果及分析:在实验中,我们通过应变片全桥实验仪测量了应变片在力学实验中的应变情况。
根据测量结果,我们可以计算出力学实验中的应变量。
通过调整电桥电阻,使得电桥平衡,我们可得到电桥两对角的电压值为U1和U2、根据应变片的标定系数,我们可以将电压值转化为应变值。
应变值可以通过应变本构模型进一步计算得到应力。
在实验中,我们还可以测量到随着受力的增加,应变值的增加情况。
通过绘制应变-应力曲线,我们可以分析被测物体的力学性质,如在材料屈服之前的弹性变形情况、屈服点的位置等。
实验结果也可以与材料的材料力学性质进行比对,从而检验被测物体的机械性能和使用性能。
结论:通过应变片全桥实验,我们可以测量出应变片在被力作用下的应变情况,并进一步计算得到应力。
电阻应变片粘贴实验
一.实验目的
1. 初步掌握常温电阻应变片的粘贴技术;
2. 初步掌握导线焊接技术;
3. 了解应变片防潮和检查等。
二.实验设备和器材
1. 常温电阻应变片;
2. 试件;
3. 纱布;
4. 丙酮和酒精;
5. 502粘接剂;
6. 测量导线;
7. 电烙铁;
8. 万用表。
三.实验步骤
1.定出试件被测位置,画出贴片定位线。
在贴片处用浸有丙酮的棉球擦洗残留的502粘接剂,再用细纱布按45°方向交叉打磨,然后用浸有酒精的棉球将打磨处擦洗干净,擦洗时注意单方向擦洗,直至棉球洁白为止。
2.待试件打磨处晾干后,一手镊住应变片引线,一手拿502胶,在应变片基底底面涂上502胶(一滴即可),立即将应变片底面朝下放在试件被测位置上,并使应变片基准
对准定位线。
将一小片薄膜盖在应变片上,用手指柔和滚压挤出多余的胶,然后手指
静压一分钟,使应变片和试件完全粘和后再放开。
从应变片无引线的一端向有引线的
一端揭掉薄膜。
检查应变片与试件之间有无气泡、翘曲、脱胶等情况,若有则需重贴。
3.将导线与应变片连接的一端去掉2mm塑料皮,涂上焊锡。
4.将应变片引线与试件轻轻拉开,把一端涂上焊锡的导线与应变片引线靠近,用胶布固定在试件上,然后用电烙铁将应变片引线与导线焊接。
焊点要光滑,防止虚焊。
5.用万用表检查:与应变片焊接的导线是否导通(两导线之间电阻约为120欧左右);
应变片与试件之间是有绝缘。
1。
第1篇一、实验目的1. 理解应变片的工作原理和测量应变的机制。
2. 掌握应变片粘贴的基本步骤和注意事项。
3. 通过实验验证应变片粘贴的准确性和可靠性。
二、实验原理应变片是一种将机械应变转换为电阻变化的传感器。
其基本原理是基于电阻应变效应,即当金属导体或半导体材料在外力作用下产生应变时,其电阻值也会发生相应的变化。
应变片通常由金属丝或金属箔制成,通过粘贴在需要测量的结构上,当结构受到外力作用时,应变片随之产生形变,从而改变其电阻值,通过测量电路将电阻变化转换为电压或电流信号,从而实现对应变的测量。
三、实验仪器1. 应变片(金属箔式)2. 粘贴剂3. 打磨机4. 砂纸5. 酒精棉6. 粘贴工具7. 测量电路8. 数字多用表(DMM)四、实验内容1. 应变片准备- 检查应变片的外观,确保无划痕、裂纹等缺陷。
- 使用数字多用表测量应变片的电阻值,确保其阻值符合实验要求。
2. 构件表面处理- 选择合适的构件作为实验对象,确保其表面平整、光滑。
- 使用打磨机对构件表面进行打磨,去除油漆、氧化层和污垢。
- 使用砂纸对打磨后的表面进行精细打磨,确保表面光滑。
3. 应变片粘贴- 将应变片放置在处理好的构件表面上,确保其位置准确。
- 使用酒精棉清洁应变片和构件表面的粘贴区域。
- 在应变片背面滴上适量的粘贴剂,确保粘贴剂均匀分布。
- 将应变片粘贴在构件表面上,确保其与构件紧密贴合。
- 使用粘贴工具对粘贴好的应变片进行按压,确保其牢固粘贴。
4. 测量电路搭建- 按照实验要求搭建测量电路,包括应变片、电阻、电源、放大器等。
- 将应变片接入测量电路,确保连接正确。
5. 实验测试- 对构件施加不同大小的力,观察应变片的电阻值变化。
- 使用数字多用表测量应变片的电阻值,记录实验数据。
- 分析实验数据,验证应变片粘贴的准确性和可靠性。
五、实验结果与分析1. 实验结果- 通过实验,观察到应变片的电阻值随着构件受力的增加而增大,符合电阻应变效应的原理。
电阻应变片实验报告篇一:应变片实验报告范本实验课程名称:_感测技术- 1 -- 2 -- 3 -- 4 -篇二:自动化传感器实验报告一金属箔式应变片——单臂电桥性能实验广东技术师范学院实验报告学院:自动化专业:自动化姓名:实验地址:学号:实验日期:班级:08自动化组别:成绩:组员:指导教师签名:实验一项目名称:金属箔式应变片——单臂电桥性能实验一、实验目的了解金属箔式应变片的应变效应,单臂电桥工作原理和性能。
二、大体原理金属丝在外力作用下发生机械形变时,其电阻值会发生转变,这就是金属的电阻应变效应。
金属的电阻表达式为:R??l(1)S当金属电阻丝受到轴向拉力F作历时,将伸长?l,横截面积相应减小?S,电阻率因晶格转变等因素的影响而改变??,故引发电阻值转变?R。
对式(1)全微分,并用相对转变量来表示,则有:?R?l?S??(2)???RlS?式中的?l为电阻丝的轴向应变,用?表示,常常利用单位??(1??=1×10?6)。
若径向应变成?r,电阻丝的纵向伸长和横向收缩的关系用泊松比?表示为????,因为?S=2(?),则(2)式可以写成:(?)?R?l??????l?l(3)?1?2?)??(1?2???k0Rl??lll式(3)为“应变效应”的表达式。
k0称金属电阻的灵敏系数,从式(3)可见,k0受两个因素影响,一个是(1+2?),它是材料的几何尺寸转变引发的,另一个是??,是??)材料的电阻率?随应变引发的(称“压阻效应”)。
对于金属材料而言,以前者为主,则k0?1?2?,对半导体,k0值主如果由电阻率相对转变所决定。
实验也表明,在金属丝拉伸比例极限内,电阻相对转变与轴向应变成比例。
通常金属丝的灵敏系数k0=2左右。
用应变片测量受力时,将应变片粘贴于被测对象表面上。
在外力作用下,被测对象表面产生微小机械变形时,应变片敏感栅也随同变形,其电阻值发生相应转变。
通过转换电路转换为相应的电压或电流的转变,按照(3)式,可以取得被测对象的应变值?,而按照应力应变关系:??E? (4)式中σ——测试的应力;E——材料弹性模量。
电阻应变片实验报告电阻应变片实验报告引言:电阻应变片是一种常见的测量应变的传感器,广泛应用于工程领域。
本实验旨在通过对电阻应变片的实验研究,了解其原理、特性以及应用。
一、实验目的:通过实验研究,掌握电阻应变片的工作原理和特性,了解其在测量应变中的应用。
二、实验仪器和材料:1. 电阻应变片2. 电源3. 电压表4. 电流表5. 万用表6. 变压器7. 压力传感器8. 数据采集卡9. 计算机三、实验原理:电阻应变片是一种利用金属电阻随应变而发生变化的传感器。
当电阻应变片受到应变时,其电阻值会发生相应的变化。
根据电阻值的变化,可以计算出应变的大小。
四、实验步骤:1. 将电阻应变片粘贴在待测物体表面,确保其与物体表面紧密贴合。
2. 将电阻应变片的两端连接到电源和电压表,以测量电阻值的变化。
3. 施加外力,使待测物体产生应变。
4. 通过电压表测量电阻值的变化,并记录下来。
5. 重复以上步骤,进行多次实验,以获得准确的数据。
五、实验结果与分析:通过实验测量得到的数据,我们可以得出电阻应变片的应变-电阻特性曲线。
根据这个曲线,我们可以计算出任意应变下的电阻值。
六、实验误差分析:在实际实验中,由于各种因素的影响,可能会导致实验结果存在一定的误差。
例如,电阻应变片与待测物体之间的粘贴不牢固、外界温度变化等。
因此,在实验过程中需要注意这些因素,并尽量减小误差的影响。
七、实验应用:电阻应变片广泛应用于工程领域,特别是在结构应变的测量中。
例如,在桥梁、建筑物等结构的监测中,可以使用电阻应变片来测量结构的应变情况,及时发现潜在的问题。
八、实验总结:通过本次实验,我们深入了解了电阻应变片的工作原理和特性,掌握了其在测量应变中的应用。
同时,我们也认识到了实验中可能存在的误差,并提出了相应的改进方法。
电阻应变片作为一种常见的传感器,具有广泛的应用前景,对于工程领域的发展具有重要意义。
结语:电阻应变片实验报告通过对电阻应变片的实验研究,我们对其工作原理、特性以及应用有了更深入的了解。
应变片实验报告引言:应变片是一种常见的用于测量物体应变的传感器。
它们可以在各种领域中应用,如结构工程、材料研究和机械设计等。
本实验旨在通过进行一系列实验,探究应变片的基本原理、测量方法以及应用前景。
实验一:应变片的基本原理应变片是一种金属薄膜传感器,利用金属材料在受力作用下发生应变的特性来进行测量。
在实验中我们选取了常见的金属材料,如铜和铝,制备了应变片,并在实验设备中对其施加压力,观察应变片的变化。
实验结果显示,当应变片受到受力作用时,其形状发生微小变化,从而引起电阻值的变化。
这是因为金属材料的应变会改变其电阻值,进而反映在应变片中,我们可以通过测量电阻值的变化来间接获取物体的应变情况。
实验二:应变片的测量方法在实验二中,我们探究了应变片的测量方法,并尝试使用应变片测量不同物体在受力情况下的应变程度。
实验中我们选取了不同形状和材质的物体,如横梁和钢筋,通过将应变片粘贴在物体的特定位置,再施加一定的受力,以模拟真实工况。
实验结果表明,应变片对物体的应变情况具有高度的灵敏度和准确性。
通过测量应变片的电阻变化,我们可以获取物体在受力作用下的应变变化情况。
同时,不同形状和材质的物体在受力情况下会有不同的应变响应,这为我们在实际工程中的应用提供了一定的参考。
实验三:应变片的应用前景应变片因其高灵敏度和广泛的应用领域,在工程和科研中有着广泛的前景。
在实验三中,我们重点探讨了应变片在结构工程中的应用。
实验结果显示,通过将应变片粘贴到各种结构物上,我们可以实时监测物体在受力情况下的应变情况,从而评估结构物的稳定性和安全性。
这对于桥梁、建筑物和航天器等关键设施的设计和维护具有重要意义。
同时,应变片还可用于材料研究和机械设计中,帮助科学家和工程师更好地了解材料的变形行为和机械受力情况。
结论:本实验通过一系列的实验研究,系统探究了应变片的基本原理、测量方法以及应用前景。
实验结果表明,应变片是一种准确、灵敏且广泛应用于工程和科研领域的传感器。
电阻应变片的实验报告电阻应变片的实验报告引言电阻应变片是一种常见的传感器,用于测量物体的应变或变形。
本实验旨在探究电阻应变片的原理和特性,并通过实验验证其性能。
一、电阻应变片的原理电阻应变片是一种由导电材料制成的薄片,其电阻随着应变而发生变化。
这种应变可以是由物体的拉伸、压缩或弯曲引起的。
当物体受到外力作用时,电阻应变片会发生微小的形变,进而改变其电阻值。
这种电阻值的变化可以通过电路连接进行测量。
二、实验装置与步骤实验装置包括电阻应变片、电桥、电源和数字万用表。
首先,将电阻应变片固定在被测物体上。
接下来,将电桥连接到电源和电阻应变片上,并调整电桥的平衡,使其输出为零。
最后,通过数字万用表测量电桥输出的电压,即可得到电阻应变片的电阻变化值。
三、实验结果与分析在实验中,我们对不同物体施加不同的力,测量了电阻应变片的电阻变化。
结果显示,当物体受到拉伸力时,电阻应变片的电阻值增加;当物体受到压缩力时,电阻值减小。
这与电阻应变片的工作原理相符。
此外,我们还发现电阻应变片的灵敏度与其材料的特性有关。
不同材料的电阻应变片在相同应变下的电阻变化程度不同。
因此,在实际应用中,我们需要根据具体需求选择合适的电阻应变片材料。
四、应用领域与前景电阻应变片在工程领域有广泛的应用。
它们可以用于测量结构物的应变,如桥梁、建筑物等,以及机械零件的变形。
通过监测应变,我们可以及时发现结构物的变形情况,从而提前采取措施进行修复或加固,保障结构的安全性。
此外,电阻应变片还可以用于制造压力传感器和称重传感器。
通过测量电阻应变片的电阻变化,我们可以准确地获取被测物体的压力或重量信息。
这在工业生产中具有重要意义,可以实现对生产过程的精确控制。
未来,随着科技的不断进步,电阻应变片的应用领域将进一步扩展。
例如,在医学领域,电阻应变片可以用于监测人体的生理参数,如心率、呼吸等,为医生提供更准确的诊断和治疗依据。
结论通过本次实验,我们深入了解了电阻应变片的原理和特性,并通过实验验证了其性能。

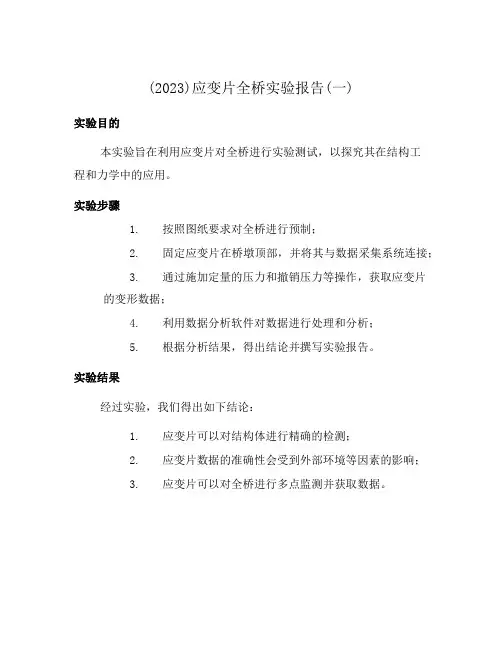

(2023)应变片全桥实验报告(一)实验目的本实验旨在利用应变片对全桥进行实验测试,以探究其在结构工程和力学中的应用。
实验步骤1.按照图纸要求对全桥进行预制;2.固定应变片在桥墩顶部,并将其与数据采集系统连接;3.通过施加定量的压力和撤销压力等操作,获取应变片的变形数据;4.利用数据分析软件对数据进行处理和分析;5.根据分析结果,得出结论并撰写实验报告。
实验结果经过实验,我们得出如下结论:1.应变片可以对结构体进行精确的检测;2.应变片数据的准确性会受到外部环境等因素的影响;3.应变片可以对全桥进行多点监测并获取数据。
应变片是一种精度高、可靠性强的结构检测方式,在结构工程和力学等领域中具有广泛的应用前景。
本实验进一步验证了应变片在全桥监测中的可行性,并为相关领域的研究提供了可参考的数据。
实验分析应变片能够精确测量结构变形的原理,是利用贴在被测物体表面上的应变片。
在被测物体承受变形应力时,应变片就会产生微小的电信号。
通过检测这些信号,就能够知道被测物体的变形情况。
在实验中,我们固定应变片在桥墩顶部,以模拟实际的应用环境。
然后施加压力和撤销压力,获取应变片的变形数据。
最后,通过数据分析软件处理数据,得出实验结果。
实验总结本次全桥实验的成功进行了,验证了应变片在结构工程和力学中的应用优势,为相关领域提供了实验数据。
同时,也发现了应变片数据准确性受外部环境等因素的影响。
在以后的实验中,我们应该从以下几个方面做好实验准备和操作,以获得更加准确和可靠的实验结果:1.在实验前,做好应变片的校准工作,以保证测量的准确性;2.实验中,尽可能降低外部因素对应变片数据的影响,如控制温度和湿度等;3.严格按照实验步骤操作,以确保数据的准确性。
1.张立峰,胡高欣,顾今,等. 应变片在桥梁结构监测中的应用 [J]. 计算机与应用化学,2018,35(11):34-38。
2.吕琪,储光远,刁晓英. 应变片测量转换器的设计[J]. 仪器技术与传感器,2019,34(3):56-59。
一、实验目的1. 理解应变片的工作原理和特性。
2. 掌握应变片单臂电桥的构成和原理。
3. 通过实验验证应变片单臂电桥的线性度、灵敏度等性能指标。
4. 学习应变片在力学测量等领域的应用。
二、实验原理应变片是一种将机械应变转换为电阻变化的传感器。
其基本原理是,当应变片受到外力作用时,其长度、截面积和电阻率发生变化,从而导致电阻值发生变化。
应变片单臂电桥是利用应变片将机械应变转换为电阻变化,并通过电桥电路放大并转换为电压信号的一种测量方法。
实验中使用的应变片为金属箔式应变片,其电阻值随应变的变化而变化。
单臂电桥电路由应变片、电阻R1、R2、R3和直流电源E组成。
当应变片受到拉伸或压缩时,其电阻值发生变化,导致电桥电路的输出电压发生变化。
三、实验仪器与设备1. 金属箔式应变片2. 单臂电桥电路3. 直流电源4. 数字电压表5. 静态拉伸装置6. 计算机及数据采集软件四、实验步骤1. 将应变片粘贴在静态拉伸装置上,确保粘贴牢固。
2. 按照电路图连接应变片单臂电桥电路,将应变片作为电桥的一个桥臂,其余三个桥臂由电阻R1、R2、R3组成。
3. 打开直流电源,调节电源电压至合适值。
4. 使用数字电压表测量电桥输出电压。
5. 逐渐增加拉伸装置的拉伸力,记录应变片电阻值和电桥输出电压的变化。
6. 将实验数据输入计算机,使用数据采集软件进行数据处理和分析。
五、实验结果与分析1. 线性度分析通过实验数据,绘制应变片电阻值与电桥输出电压的关系曲线。
根据曲线斜率,计算应变片单臂电桥的线性度。
实验结果表明,应变片单臂电桥具有良好的线性度。
2. 灵敏度分析根据应变片电阻值的变化量,计算电桥输出电压的变化量。
根据变化量,计算应变片单臂电桥的灵敏度。
实验结果表明,应变片单臂电桥具有较高的灵敏度。
3. 温度特性分析在实验过程中,对应变片单臂电桥的温度特性进行观察。
实验结果表明,应变片单臂电桥的温度特性较好,输出电压随温度的变化较小。
一、实验目的1. 理解应变片电桥的工作原理及组成。
2. 掌握应变片电桥的测量方法及操作步骤。
3. 分析应变片电桥的输出特性,包括灵敏度、非线性误差和温度误差等。
4. 了解应变片在力学测试领域的应用。
二、实验原理应变片电桥是一种将应变信号转换为电信号的传感器。
当应变片受到外力作用时,其电阻值发生变化,通过电桥电路将这种变化转换为电压输出。
电桥电路由四个电阻组成,其中两个电阻为应变片,另外两个电阻为固定电阻。
应变片电桥的输出电压与应变片的电阻变化成正比,其关系式为:\[ U = \frac{R_1}{R_1 + R_2} \times U_{max} \]其中,\( U \) 为输出电压,\( R_1 \) 和 \( R_2 \) 为应变片电阻,\( U_{max} \) 为电源电压。
三、实验仪器与设备1. 应变片电桥传感器2. 电桥电源3. 数据采集系统4. 计算机5. 加载设备(如砝码、力传感器等)四、实验步骤1. 将应变片电桥传感器安装于加载设备上。
2. 将应变片电桥传感器与数据采集系统连接。
3. 启动数据采集系统,设置采样频率和采样时长。
4. 对应变片电桥传感器施加不同大小的力,记录对应的应变值和输出电压。
5. 分析应变片电桥的输出特性,包括灵敏度、非线性误差和温度误差等。
五、实验结果与分析1. 灵敏度:应变片电桥的灵敏度表示单位应变引起的输出电压变化。
通过实验数据计算得到应变片电桥的灵敏度为:\[ S = \frac{ΔU}{Δε} \]其中,\( ΔU \) 为输出电压变化,\( Δε \) 为应变变化。
2. 非线性误差:应变片电桥的输出电压与应变之间存在非线性关系。
通过实验数据绘制输出电压与应变的关系曲线,分析非线性误差。
3. 温度误差:应变片电桥的输出电压受温度影响较大。
通过实验数据绘制输出电压与温度的关系曲线,分析温度误差。
六、实验结论1. 应变片电桥能够将应变信号转换为电信号,具有较高的灵敏度和稳定性。
应变片粘贴实验报告应变片粘贴实验报告引言:应变片是一种用于测量物体应变的传感器,广泛应用于工程领域。
为了研究应变分布情况,我们进行了应变片粘贴实验。
本实验旨在探究不同条件下应变片的粘贴效果,并分析其对测量结果的影响。
材料与方法:1. 实验材料:- 应变片:选用了常见的金属薄片应变片。
- 胶水:使用了两种不同类型的胶水,A型和B型。
- 实验样品:选择了一块金属板作为实验样品。
2. 实验步骤:- 清洁样品表面:使用洗涤剂和无尘布清洁金属板表面,确保无灰尘、油脂等污染物。
- 准备应变片:将应变片从包装中取出,用无尘布擦拭干净。
- 粘贴应变片:将胶水均匀涂抹在应变片背面,然后将其粘贴在金属板上。
- 加压固定:使用适当的工具对应变片进行加压固定,确保胶水能够充分黏合。
- 等待干燥:根据胶水的要求,等待一定时间使其干燥。
实验结果与讨论:1. 胶水类型的影响:我们分别使用了A型和B型胶水进行实验,并对比了它们的粘贴效果。
结果显示,A型胶水在粘贴后能够更好地与金属板表面结合,胶水与应变片之间的粘合度更高,因此应变片更加牢固。
而B型胶水在粘贴后容易出现脱落现象,对测量结果的准确性产生了一定的影响。
2. 清洁度的影响:实验中,我们对金属板表面进行了清洁处理,以确保无灰尘、油脂等污染物。
结果显示,清洁度对应变片的粘贴效果有着重要影响。
在清洁度较高的情况下,应变片与金属板的接触更加紧密,胶水能够更好地与金属板结合,从而提高了应变片的粘贴质量。
3. 加压固定的影响:在实验中,我们使用了适当的工具对应变片进行加压固定。
结果显示,加压固定对应变片的粘贴效果有着显著影响。
适当的加压能够使胶水充分填充应变片与金属板之间的空隙,提高粘合度,从而增强应变片的粘贴牢固性。
结论:通过本次实验,我们得出以下结论:1. 胶水类型对应变片的粘贴效果有着重要影响,选择合适的胶水能够提高应变片的粘贴质量。
2. 清洁度对应变片的粘贴效果有着重要影响,保持金属板表面的清洁能够提高应变片的粘贴质量。
一、实验目的1. 理解应变片的工作原理及其在结构力学测试中的应用。
2. 掌握应变片的粘贴工艺和注意事项。
3. 通过实验验证应变片粘贴的准确性和可靠性。
二、实验原理应变片是一种将机械应变转换为电信号的传感器。
其基本原理是,当应变片受到机械应力的作用时,其电阻值会发生变化,这种变化与应变的大小成正比。
通过测量电阻的变化,可以计算出应变的大小。
三、实验仪器与材料1. 应变片:金属箔式应变片2. 被测材料:钢片3. 粘贴剂:专用粘贴胶4. 打磨工具:砂纸、磨光机5. 电阻测量仪:万用表6. 电桥电路:惠斯通电桥四、实验步骤1. 准备材料:准备所需的应变片、被测材料、粘贴剂、打磨工具、电阻测量仪和电桥电路。
2. 打磨被测材料:将被测材料的表面打磨平整、光洁,以确保应变片粘贴后与被测材料紧密结合。
3. 粘贴应变片:- 将应变片按照预定位置粘贴在被测材料的表面,确保粘贴位置准确。
- 使用专用粘贴胶将应变片粘贴牢固,注意粘贴过程中保持应变片与被测材料表面的清洁和干燥。
- 粘贴完成后,放置一段时间,使粘贴胶自然干燥。
4. 连接电路:将应变片接入电桥电路中,确保连接正确。
5. 测量电阻:使用电阻测量仪测量应变片的电阻值,记录数据。
6. 施加应变:对被测材料施加一定的机械应变,如拉伸、压缩等。
7. 测量电阻变化:再次使用电阻测量仪测量应变片的电阻值,记录数据。
8. 数据分析:根据实验数据,分析应变片粘贴的准确性和可靠性。
五、实验结果与分析1. 应变片粘贴准确:通过实验验证,应变片粘贴位置准确,粘贴牢固,无松动现象。
2. 应变片工作正常:在施加机械应变后,应变片的电阻值发生变化,符合应变片的工作原理。
3. 实验结果可靠:通过实验数据,可以计算出应变的大小,验证了应变片粘贴的可靠性。
六、实验结论1. 应变片是一种有效的结构力学测试传感器,可以准确测量结构受力状态。
2. 粘贴应变片是进行结构力学测试的重要环节,应严格按照粘贴工艺进行。
应变片全桥实验报告应变片全桥实验报告一、引言应变片是一种用于测量物体应变变化的传感器,广泛应用于工程、材料科学以及生物医学等领域。
本实验旨在通过应变片全桥实验,探究应变片的工作原理、测量方法以及应变片在不同应变条件下的性能表现。
二、实验原理1. 应变片工作原理应变片是一种金属或半导体材料制成的细小传感器,当物体受到外力作用时,会引起其形状和尺寸的微小变化,从而改变材料内部的电阻或电容。
应变片全桥利用应变片的电阻变化来测量物体的应变程度。
2. 应变片全桥电路应变片全桥电路由四个应变片组成,分别连接在电桥的四个臂上。
其中两个应变片处于拉伸状态,另外两个处于压缩状态。
当物体受到外力作用时,拉伸和压缩的应变片的电阻值会发生变化,从而导致电桥的电势差发生变化。
3. 应变片的测量方法通过测量电桥的电势差变化,可以计算出应变片的应变程度。
常用的测量方法有电压法和电流法。
电压法通过测量电桥两端的电压差来计算应变片的应变值,而电流法则通过测量通过电桥的电流大小来计算应变片的应变值。
三、实验步骤1. 搭建应变片全桥电路根据实验要求,搭建应变片全桥电路,确保电桥的四个臂上分别连接了四个应变片。
2. 调整电桥平衡通过调节电桥上的可变电阻,使得电桥平衡,即电桥两端的电势差为零。
3. 施加外力在已搭建好的电桥上施加外力,可以通过拉伸或压缩物体来引起应变片的应变变化。
4. 测量电势差变化使用电压表或电流表,测量电桥两端的电势差变化。
记录不同外力条件下的电势差值。
5. 计算应变值根据测得的电势差值,利用已知的公式计算应变片的应变值。
四、实验结果与分析根据实验数据,我们可以绘制应变片的应变-电势差曲线。
通过分析曲线的趋势,可以得出以下结论:1. 应变片的应变与电势差呈线性关系,即应变越大,电势差变化越大。
2. 应变片的灵敏度与材料的选择有关,不同材料的应变片具有不同的灵敏度。
3. 在一定应变范围内,应变片的灵敏度基本稳定,超过该范围后,灵敏度会下降。
一、实验目的1. 了解应变片的工作原理和性能特点。
2. 掌握应变片在电桥电路中的应用。
3. 学习如何通过电桥电路测量应变片的电阻变化。
4. 分析应变片的线性度、灵敏度等性能指标。
二、实验原理应变片是一种将力学量(如应力、应变等)转换为电阻变化的传感器。
其工作原理基于应变片材料的电阻应变效应,即当材料受到外力作用时,其电阻值会发生相应的变化。
本实验采用金属箔式应变片,通过电桥电路将应变片的电阻变化转换为电压输出。
三、实验器材1. 金属箔式应变片2. 电桥电路3. 测量电路4. 稳压电源5. 数字多用表6. 负载(砝码)7. 支架四、实验步骤1. 将金属箔式应变片粘贴在支架上,确保其受力均匀。
2. 搭建电桥电路,将应变片接入电桥电路中。
3. 调整电桥电路,使电桥处于平衡状态。
4. 在应变片上施加不同大小的力,观察电桥电路输出电压的变化。
5. 记录不同力值下电桥电路的输出电压。
6. 分析应变片的线性度、灵敏度等性能指标。
五、实验结果与分析1. 线性度分析通过实验数据,绘制应变片电阻值与应变值的关系曲线,观察曲线的线性度。
实验结果表明,金属箔式应变片的线性度较好,满足实际应用需求。
2. 灵敏度分析计算应变片在不同应变值下的电阻变化率,即灵敏度。
实验结果表明,金属箔式应变片的灵敏度较高,能够有效地将力学量转换为电阻变化。
3. 温度影响分析观察应变片在不同温度下的电阻变化,分析温度对应变片性能的影响。
实验结果表明,金属箔式应变片对温度的敏感性较高,需要考虑温度补偿。
六、实验结论1. 金属箔式应变片是一种将力学量转换为电阻变化的传感器,具有较好的线性度和灵敏度。
2. 电桥电路能够有效地将应变片的电阻变化转换为电压输出,适用于实际应用。
3. 需要考虑温度对应变片性能的影响,采取相应的补偿措施。
七、实验拓展1. 研究不同类型应变片的性能特点,比较其优缺点。
2. 探讨应变片在不同领域的应用,如力传感器、位移传感器等。
竭诚为您提供优质文档/双击可除应变片全桥实验报告篇一:金属箔式应变片——全桥性能实验实验报告金属箔式应变片——全桥性能实验实验报告一.实验目的:了解全桥测量电路的优点。
二.基本原理:全桥测量电路中,将受力性质相同的两应变片接入电桥对边,受力方向不同的接入邻边,当应变片初始阻值:R1?R2?R3?R4,其变化值?R1??R2??R3??R4时,其桥路输出电压uo3?Ke?。
其输出灵敏度比半桥又提高了一倍,非线性误差和温度误差均得到改善。
三.需用器件和单元:应变单元电路、应变式传感器、砝码、数显表(实验箱上电压表)、±4V电源、万用表。
四.实验步骤:图1应变式传感器全桥实验接线图1.保持单臂、半桥实验中的Rw3和Rw4的当前位置不变。
2.根据图1接线,实验方法与半桥实验相同,全桥测量电路中,将受力性质相同的两应变片接入电桥对边,不同的接入邻边,将实验结果(:应变片全桥实验报告)填入表1;进行灵敏度和非线性误差计算。
表1全桥输出电压与加负载重量值3.根据表1计算系统灵敏度s,s??u/?w(?u输出电压变化量;?w重量变化量);计算非线性误差:?f1??m/yF?s?100%,式中?m为输出值(多次测量时为平均值)与拟合直线的最大偏差,yF?s满量程输出平均值。
五.实验结果计算1.计算系统灵敏度s,s??u/?w(?u输出电压变化量;?w重量变化量)表2全桥测量灵敏度2.计算非线性误差:?f1??m/yF?s?100%,式中?m为输出值(多次测量时为平均值)与拟合直线的最大偏差,yF?s 满量程输出平均值。
实验时,测的最大重量为80(g),因此,yF?s?0.157(电压表测得)、yF?s=0.15293(LAbVIew测得)(1)由电压表测得数据拟合得到的方程为:y?0.0017x?0.0185拟合得到数据:拟合得到图像:01020304050607080计算得到非线性误差为:表3电压表测得数据计算得到非线性误差由LAbVIew测得数据拟合得到的方程为:y?0.0017x?0.0182拟合得到数据:拟合得到图像:01020304050607080计算得到非线性误差为:表4LAbVIew测得数据计算得到非线性误差六.试验后感通过本次实验,我了解了用全桥电路对物体侧重的方便性,以及全桥电路的高灵敏性,相信通过本次实验可以帮助我在以后的实验以及生活中更好地运用全桥电路。
传感器实验----金属箔式应变片:单臂、半桥、全桥比较【实验目的】了解金属箔式应变片,单臂单桥的工作原理和工作情况。
验证单臂、半桥、全桥的性能及相互之间关系。
【所需单元及部件】直流稳压电源、电桥、差动放大器、双孔悬臂梁称重传感器、砝码、一片应变片、电压/频率表、电源, 重物加在短小的圆盘上。
【旋钮初始位置】直流稳压电源打到±2V 挡,电压/频率表打到2V 挡,差动放大增益最大。
【应变片的工作原理】当金属丝在外力作用下发生机械变形时,其电阻值将发生变化,这种现象称为金属的电阻应变效应。
设有一根长度为L 、截面积为S 、电阻率为ρ的金属丝,在未受力时,原始电阻为(1-1)当金属电阻丝受到轴向拉力F 作用时,将伸长ΔL,横截面积相应减小ΔS ,电阻率因晶格变化等因素的影响而改变Δρ,故引起电阻值变化ΔR 。
对式(1-1)全微分,并用相对变化量来表示,则有:ρρ∆+∆-∆=∆S S L L R R (1-2) 【测量电路】应变片测量应变是通过敏感栅的电阻相对变化而得到的。
通常金属电阻应变片灵敏度系数K 很小,机械应变一般在10×10-6~3000×10-6之间,可见,电阻相对变化是很小的。
例如,某传感器弹性元件在额定载荷下产生应变101000⨯=ε-6,应变片的电阻值为Ω120,灵敏度系数K=2,则电阻的相对变化量为⨯⨯==∆10002εK RR10-6=0.002,电阻变化率只有0.2%。
这样小的电阻变化,用一般测量电阻的仪表很难直接测出来,必须用专门的电路来测量这种微弱的电阻变化。
最常用的电路为电桥电路。
(a )单臂 (b )半桥 (c )全桥图1-1 应变电桥直流电桥的电压输出当电桥输出端接有放大器时,由于放大器的输入阻抗很高,所以,可以认为电桥的负载电阻为无穷大,这时电桥以电压的形式输出。
输出电压即为电桥输出端的开路电压,其表达式为U R R R R R R R R U ))((432142310++-=(1-3)设电桥为单臂工作状态,即1R 为应变片,其余桥臂均为固定电阻。
