信号完整性分析

PCB设计中的信号完整性分析方法PCB设计是现代电子产品开发中不可或缺的一环。

而信号完整性是保证电子产品性能和可靠性的重要因素之一。

本文将介绍PCB设计中常用的信号完整性分析方法。

一、信号完整性的重要性信号完整性是指信号在电路板上的传输过程中，能够保持其原有的波形、速度和幅度，没有失真、噪声或者延迟。

信号完整性的不良会导致各种问题，如时钟偏移、串扰、干扰等，从而影响整个系统的性能和稳定性。

二、信号完整性分析方法1. 布线规则设计在PCB设计过程中，通过合理的布线规则设计可以减少信号的串扰和耦合。

比如，避免信号线之间的交叉、保持适当的距离、分层布线等。

2. 传输线理论传输线理论是用于分析高速信号传输的一种方法。

通过建立传输线模型，可以预测信号在传输过程中的行为。

在信号完整性分析中，可以使用传输线理论对信号的波形、传播时间和幅度进行分析。

3. 电磁仿真电磁仿真是一种基于数值计算的信号完整性分析方法。

通过建立PCB的电磁场模型，可以确定信号在电路板上的传播路径和互连耦合情况。

常用的电磁仿真软件包括HFSS、ADS等。

4. 时域分析时域分析是一种基于时间的信号完整性分析方法。

通过观察信号的波形和过渡边沿，可以判断信号是否出现失真、震荡或者反射等问题。

常用的时域分析工具包括示波器、逻辑分析仪等。

5. 频域分析频域分析是一种基于频率的信号完整性分析方法。

通过对信号的频谱进行分析，可以判断信号是否出现带宽限制、谐振或者频率响应不平坦等问题。

常用的频域分析工具包括频谱分析仪、网络分析仪等。

6. 时序分析时序分析是一种基于时钟的信号完整性分析方法。

通过分析信号在时钟边沿触发的时间关系，可以判断信号的稳定性和时钟偏移情况。

常用的时序分析工具包括时序分析仪、时钟提取软件等。

三、信号完整性验证流程针对PCB设计中的信号完整性问题，通常可以采用以下的验证流程：1. 设计规则检查（DRC）：通过软件工具检查布线是否符合设计规则，是否存在潜在的信号完整性问题。

电路设计中的信号完整性SI问题分析与解决引言：在现代电子设备中，信号完整性是一个至关重要的问题。

由于信号的传输速度越来越高，信号完整性问题变得尤为突出。

本文将分析信号完整性（Signal Integrity，简称SI）问题在电路设计中的重要性，并介绍一些常见的SI问题及其解决方法。

一、信号完整性的重要性信号完整性是指在信号传输过程中保持信号波形的准确性和完整性，确保信号的正确传递和解读。

如果信号受到干扰、衰减或失真，可能会导致数据的错误传输或丢失。

这对于各种电子设备，尤其是高速数据传输的系统来说，都是一项极其重要的考虑因素。

二、常见的SI问题1. 反射干扰反射干扰是信号在多个传输线之间传播时产生的一种干扰现象。

当信号到达传输线末端时，一部分信号能够反射回来，与输入信号相叠加，引起波形失真。

这种干扰主要由于阻抗不匹配引起。

2. 串扰干扰串扰干扰是指在多条相邻的传输线上，信号在传输过程中相互影响的现象。

这种干扰主要由于电磁场相互耦合引起，导致信号波形失真，降低信号质量。

3. 时钟抖动时钟抖动是指时钟信号在传输中出现的随机时移现象。

时钟抖动可能导致时序错误，使系统无法正确同步，进而影响整个系统的性能。

三、SI问题的解决方法1. 降低阻抗不匹配为了解决反射干扰问题，可以通过匹配传输线和负载的阻抗，减少信号反射。

采用合适的终端电阻，可以使信号在传输线上的反射最小化。

2. 优化布线方式在设计电路板布线时，应尽量避免传输线之间的相互干扰。

合理安排和分隔传输线的布局，使用屏蔽层和地平面层等技术手段，可有效减少串扰干扰。

3. 使用信号完整性分析工具借助信号完整性分析工具，可以模拟和分析信号在电路板上的传输过程，帮助发现潜在的SI问题。

通过调整设计参数，优化电路板布线，可以提前预防并解决SI问题。

4. 时钟校准技术对于时钟抖动问题，可以采用时钟校准技术来调整时钟信号的时序和相位。

通过使用高精度的时钟源和时钟校准电路，可以有效减少时钟抖动带来的问题。

芯片电路设计中的信号完整性分析与优化在现代科技的发展中，芯片电路设计是至关重要的一环。

而在芯片电路设计中，信号完整性是一个关键的问题。

它涉及到信号在芯片中的传输和接收过程中是否能够保持其原有的质量和准确性。

信号完整性的分析与优化是确保芯片电路性能稳定可靠的关键步骤。

一、信号完整性分析在芯片电路设计过程中，信号完整性分析是必不可少的一步。

它可以帮助设计师了解信号在芯片内部的传输过程中可能出现的问题，提前预防并解决这些问题。

信号完整性分析主要包括以下几个方面：1. 信号传输时延：信号在芯片内传输的时间延迟会对电路的性能产生影响。

通过分析信号传输时延，可以确定信号是否能够在预定时间内到达目标位置，从而保证芯片的正常工作。

2. 信号反射：信号在传输过程中遇到过渡边沿时会发生反射现象。

这种反射会导致信号波形不稳定，进而影响芯片的工作。

通过对信号反射的分析，可以确定是否需要进行阻抗匹配等优化措施，从而保证信号的完整性。

3. 信号串扰：当多条信号在芯片内同时进行传输时，它们之间可能会产生互相干扰的现象，将导致信号的失真和噪声增加。

信号串扰的分析可以帮助设计师选择适当的信号引脚布局和引脚排列方式，以降低信号串扰的影响。

二、信号完整性优化在进行信号完整性分析的基础上，设计师可以采取一系列措施来优化信号的完整性，保证芯片的正常工作和性能稳定：1. 电源噪声抑制：电源噪声是一个常见的信号完整性问题。

它会对芯片电路的稳定性和准确性产生不利影响。

设计师可以采用滤波器、瞬态电容和电磁屏蔽等方法来抑制电源噪声的干扰，提高信号的完整性。

2. 阻抗匹配：信号传输中的阻抗不匹配会导致信号反射和波形失真。

设计师可以通过调整电阻和电容的数值，优化电路的布局来实现阻抗匹配，从而降低信号反射的发生，提高信号的完整性。

3. 信号引脚布局优化：芯片上的信号引脚布局合理与否对信号完整性起着重要作用。

设计师可以通过良好的信号引脚布局来减少信号串扰、提高信号传输速率和降低功耗。

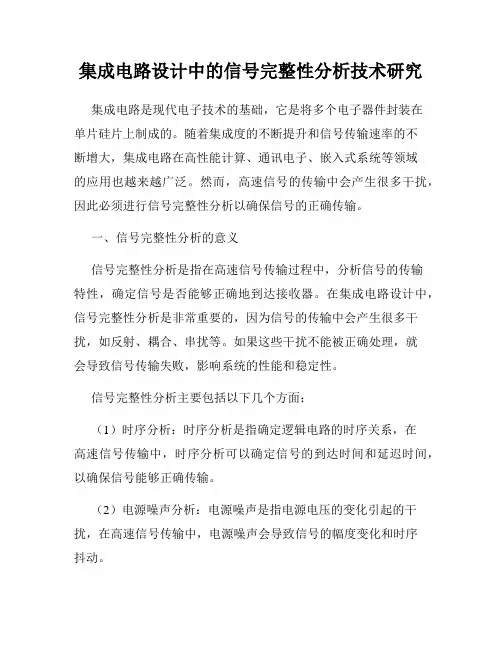

集成电路设计中的信号完整性分析技术研究集成电路是现代电子技术的基础，它是将多个电子器件封装在单片硅片上制成的。

随着集成度的不断提升和信号传输速率的不断增大，集成电路在高性能计算、通讯电子、嵌入式系统等领域的应用也越来越广泛。

然而，高速信号的传输中会产生很多干扰，因此必须进行信号完整性分析以确保信号的正确传输。

一、信号完整性分析的意义信号完整性分析是指在高速信号传输过程中，分析信号的传输特性，确定信号是否能够正确地到达接收器。

在集成电路设计中，信号完整性分析是非常重要的，因为信号的传输中会产生很多干扰，如反射、耦合、串扰等。

如果这些干扰不能被正确处理，就会导致信号传输失败，影响系统的性能和稳定性。

信号完整性分析主要包括以下几个方面：（1）时序分析：时序分析是指确定逻辑电路的时序关系，在高速信号传输中，时序分析可以确定信号的到达时间和延迟时间，以确保信号能够正确传输。

（2）电源噪声分析：电源噪声是指电源电压的变化引起的干扰，在高速信号传输中，电源噪声会导致信号的幅度变化和时序抖动。

（3）信号反射分析：信号反射是指信号在传输过程中遇到不匹配的阻抗而反射回原来的源或者终端，信号反射会使信号的幅度和时序失真，影响信号的正确传输。

（4）串扰分析：串扰是指在多个信号传输线上同时传输信号时，因为互相影响而产生的干扰。

在高速信号传输中，串扰会降低信号的信噪比，影响信号的正确传输。

二、信号完整性分析的方法信号完整性分析是一项复杂而具有挑战性的任务，需要采用一些先进的技术和方法。

在集成电路设计中，信号完整性分析的方法主要包括以下几个方面：（1）仿真模拟：仿真模拟是指使用电子设计自动化（EDA）工具对电路进行仿真，通过仿真分析信号的传输特性和干扰情况，以预测信号的正确传输情况。

（2）布线规则：布线规则是指在布线过程中，采用一些规律和技巧来减少信号的反射、串扰等干扰因素，以确保信号的完整性和正确传输。

（3）电源设计：电源设计是指对电源的选型、滤波和维护等方面进行设计和控制，以减少电源噪声对信号的干扰。

电子设计中的信号完整性分析在电子设计过程中，信号完整性分析是非常重要的一部分。

信号完整性是指在信号传输过程中保持信号的准确性、稳定性和可靠性，确保信号不会失真或受到干扰。

在现代高速电子设备和系统中，信号完整性分析变得尤为关键，因为高速信号传输会受到许多因素的影响，如信号衰减、延迟、串扰和反射等问题。

信号完整性分析最常见的方法之一是使用传输线理论。

在高速信号传输中，信号被视为在传输线上传输的电磁波，传输线上的阻抗、衰减、延迟等参数都会影响信号的传输质量。

因此，通过对传输线的参数进行建模和仿真，可以帮助设计工程师分析和优化信号的传输性能。

另外，时域分析和频域分析也是信号完整性分析的重要工具。

时域分析可以用来研究信号在时间轴上的波形变化，包括上升时间、下降时间、峰值电压等参数；而频域分析则可以用来研究信号在频率域上的频谱信息，包括频率响应、谐波失真等参数。

通过时域分析和频域分析，设计工程师可以更全面地了解信号的特性和传输过程中可能出现的问题。

除了传输线建模和时频域分析，设计工程师还可以通过仿真软件进行信号完整性分析。

仿真软件可以模拟不同信号在设计电路中的传输过程，帮助工程师快速找出潜在的问题并优化设计方案。

通过仿真软件，设计工程师可以对不同参数进行调整，如传输线长度、阻抗匹配、信号的波形和频谱，以达到最佳的信号完整性。

此外，设计工程师在进行信号完整性分析时还需要考虑一些其他因素，如接地设计、功率分配、EMI（电磁干扰）和ESD（静电放电）等。

这些因素都可能会对信号的传输过程造成影响，设计工程师需要综合考虑这些因素，以保证信号的可靠传输和稳定性。

总的来说，在电子设计中的信号完整性分析是保证高速电子系统可靠性和稳定性的关键步骤。

通过传输线建模、时频域分析、仿真软件以及综合考虑其他因素，设计工程师可以找出潜在的问题并优化设计方案，确保信号的准确传输和稳定性，从而提高电子系统的性能和可靠性。

通过不断学习和应用信号完整性分析的方法，设计工程师可以更好地应对日益复杂的电子系统设计挑战，推动电子科技的发展。

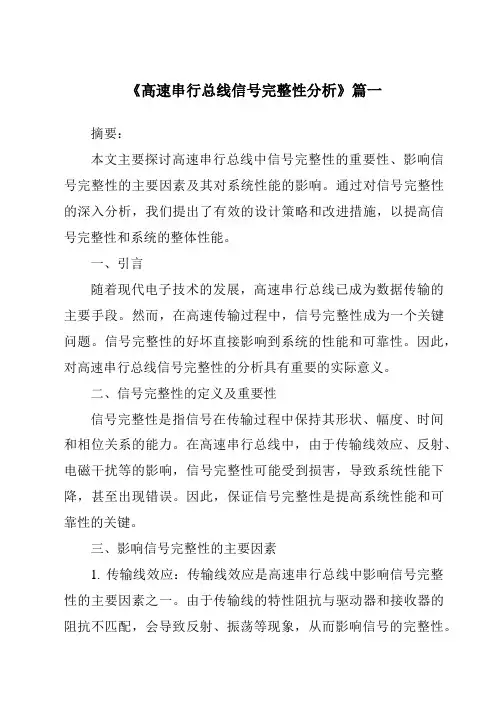

《高速串行总线信号完整性分析》篇一摘要：本文主要探讨高速串行总线中信号完整性的重要性、影响信号完整性的主要因素及其对系统性能的影响。

通过对信号完整性的深入分析，我们提出了有效的设计策略和改进措施，以提高信号完整性和系统的整体性能。

一、引言随着现代电子技术的发展，高速串行总线已成为数据传输的主要手段。

然而，在高速传输过程中，信号完整性成为一个关键问题。

信号完整性的好坏直接影响到系统的性能和可靠性。

因此，对高速串行总线信号完整性的分析具有重要的实际意义。

二、信号完整性的定义及重要性信号完整性是指信号在传输过程中保持其形状、幅度、时间和相位关系的能力。

在高速串行总线中，由于传输线效应、反射、电磁干扰等的影响，信号完整性可能受到损害，导致系统性能下降，甚至出现错误。

因此，保证信号完整性是提高系统性能和可靠性的关键。

三、影响信号完整性的主要因素1. 传输线效应：传输线效应是高速串行总线中影响信号完整性的主要因素之一。

由于传输线的特性阻抗与驱动器和接收器的阻抗不匹配，会导致反射、振荡等现象，从而影响信号的完整性。

2. 电磁干扰：电磁干扰是另一个影响信号完整性的重要因素。

外部电磁场和电流可能会对传输的信号产生干扰，导致信号失真或衰减。

3. 串扰：串扰是指不同传输线之间的耦合效应，它会导致信号的误读或畸变，从而影响信号的完整性。

四、信号完整性对系统性能的影响信号完整性的好坏直接影响到系统的性能和可靠性。

信号失真或衰减可能导致数据的误读或丢失，从而影响系统的正常工作。

此外，由于反射和振荡等现象，可能会增加系统的噪声和功耗，降低系统的稳定性和可靠性。

五、提高信号完整性的设计策略和改进措施1. 优化传输线设计：通过合理设计传输线的长度、阻抗等参数，以减小传输线效应对信号完整性的影响。

2. 电磁屏蔽：通过合理的电磁屏蔽设计，减小外部电磁场对传输的信号的干扰。

3. 串扰控制：通过优化布线、增加地线层等方式，减小不同传输线之间的耦合效应，从而控制串扰对信号完整性的影响。

信号完整性是指在信号线上的信号质量。

当电路中信号能以要求的时序和电压幅度到达接收端时，该电路就有很好的信号完整性；当信号不能正常响应或者信号质量不能使系统长期稳定工作时，就出现了信号完整性问题。

板级信号完整性主要表现为延迟、反射、串扰、同步切换噪声、过冲和下冲、地弹、振铃和EMI(Electro Magnetic Interference)即电磁干扰等几方面。

延迟是指信号在PCB板上以有限的速度传输，信号从发送端发出到达接收端，其间存在一个传输延迟。

信号的延迟会对系统的时序产生影响，过长的延迟可导致时序混乱，由于本系统采用多块电路板级联结构设计，信号在单块PCB上的延时可以忽略，但在板级间通过接插件的传输，尤其是顶层板到底层板的信号传输，需要通过中间两块板，信号的走线路程相对很长，时间的延迟不可忽略。

为此，系统选用性能良好尤其电气特性良好的接插件，同时考虑关键控制信号要尽可能减少传输路程，布局布线时优先考虑。

反射是在传输线上的回波，信号经过传输线将一部分功率传给负载的同时，由于阻抗不匹配，有一部分能量反射回源端。

如果阻抗匹配（源端阻抗、传输线阻抗与负载阻抗相等），信号全部传给负载，反射不会发生。

减小和消除反射的方法是根据传输线的特性阻抗在其发送端或接收端进行终端阻抗匹配，从而使源反射系数或负载反射系数为零。

具体做法是在靠近源端的地方串联进去一几十欧姆的电阻，该方法简单有效，消耗功率小。

串扰是指当信号在传输线上传播时，因电磁耦合对相邻的传输线产生不期望的电压噪声干扰。

过大的串扰可能引发电路的误触发，导致系统无法正常工作。

串扰是由电磁耦合形成的，根据容性耦合和感性耦合的不同，产生的干扰有互容串扰和互感串扰。

互容串扰是信号线间的容性耦合，当信号线在一定长度上靠得比较近的时候就会发生，客服的方法有两种，适当减少两根走线间的并行距离和在两根走线间穿插地线。

互感串扰是由布线时产生的环路引起的，克服的办法是在布线时避免环路的出现。

信号完整性分析信号完整性分析是一种信号传输效率的重要部分，尤其是在网络技术发展快速的今天，它越来越受到重视。

信号完整性分析是研究电气、电子、光学、磁学信号完整性状态的过程，可以帮助分辨信号的有效和无效，提高数据传输的可靠性，帮助解决科技发展中存在的一些技术问题。

信号完整性分析通常包括对信号传输效率的质量检测、时延检测和比特误码率检测三种检测项目。

首先，在信号传输效率的质量检测中，一般是检查传输信号的模拟量，电源和电场的强度等，以及收发端的工作状态等，其检测结果可以直接反映出信号传输效率的水平。

其次，在时延检测项目中，通常是检查收发端传输信号之间的时间差和时间关系，以及数据传输周期，其检测结果可以反映出网络中信号传输的延迟情况。

最后，在比特误码率检测项目中，一般是检查网络数据传输中比特误码率的情况，其检测结果可以反映出网络数据传输的质量情况，并帮助提高数据传输的可靠性。

为了实现信号完整性分析，一般常用的技术手段有时域反射技术、频域反射技术和时频域反射技术等。

时域反射技术是以时域为特征参数，使用特定的精密仪器测量信号传输状态，以判断电线是否损坏，其优点是可以在短信号情况下，迅速准确地判断出当前的信号状态，而且安全、快捷、经济。

频域反射技术是以频域为特征参数，使用专业的检测仪器，根据传输信号的频率和幅度，对网络的信号完整性进行检测，其优点是可以检测出高频信号的变化，并且可以迅速地检出信号是否受到破坏。

时频域反射技术是利用时间和频率域上的改变，以及信号传输过程中的调制参数等，进行信号完整性检测，其优点是能够在路径衰减和多径效应影响较大的情况下，也能获得准确的检测结果。

信号完整性分析在网络技术发展中，起到了重要的作用，它不仅有助于提高数据传输的稳定性和可靠性，而且可以帮助解决传输中的一些暂时性问题，让信号传输更加顺畅。

然而，在信号完整性分析领域，也存在一些需要完善的地方。

例如，由于信号的传输深度、速度等因素的影响，仍存在比特误码率较高的情况；此外，也存在着传输过程中存在延时的情况，因此，在信号完整性分析方面仍需要持续改进和完善技术。

信号完整性分析信号完整性分析是电路和系统设计中的一个重要方面，它是一种检测电路的可靠性的手段，可以帮助设计者发现潜在的问题，并在设计过程中提出优化建议。

信号完整性分析可以帮助确定信号的完整性，以及信号在整个电路和系统中是否能够按照设计要求传输。

信号完整性分析是一种新兴的分析技术，它可以在电路或系统设计中进行准确定量测量分析，以识别导致信号完整性问题的潜在因素。

在这种分析中，将占用电路元件名称、电特性、信号完整性参数等形成数据库，以预测整体系统的信号完整性。

信号完整性分析的主要内容包括信号传输，电源稳定性，系统集成和信号干扰。

在信号传输方面，主要考虑信号路径中阻抗不匹配、过载、相位差和调制等问题；电源稳定性方面，要考虑电路稳定性、电源类型和电压噪声等；系统集成方面，考虑的是两个系统的连接以及多种子系统之间的兼容性；信号干扰方面，要考虑的是环境中的干扰和其他系统的干扰。

有一些软件可用于对信号完整性进行分析，这些软件可以从电路参数和设计要求出发，根据用户定义的模型进行分析，从而决定电路是否能够满足信号完整性要求。

此外，信号完整性分析可以用于验证复杂系统的功能，确保系统符合设计要求。

它还可以用于设计高性能、低噪声的高精度性能电路，以及确定可靠性要求。

信号完整性分析是一项先进的数字设计技术，它可以帮助电路设计者们发现潜在的问题，分析信号传输过程中所发生的可能问题，从而为设计提供有效的指导。

它能够有助于提升电路设计的性能，帮助设计者更好地为用户提供优质的产品，从而提升市场竞争力。

因此，信号完整性分析是电路和系统设计中不可或缺的一部分，它可以有效帮助电路设计者识别可能存在的问题，并在设计过程中提供有效的指导，从而确保电路和系统能够满足用户的要求。

信号完整性分析信号完整性分析是一项重要的工程学领域，它涉及到信号传输的可靠性和准确性。

在信息传递的过程中，信号会受到各种干扰和衰减，因此确保信号的完整性对于正确地接收和解读信息至关重要。

本文将介绍信号完整性分析的基本概念、方法和应用。

信号完整性分析是一种通过模拟和仿真来评估信号传输过程中所遇到的问题和挑战的方法。

在进行信号完整性分析时，通常需要考虑传输线路的特性、干扰源、噪声和电磁兼容性等因素。

通过对这些因素进行建模和分析，可以预测信号的衰减、失真和延迟，进而优化信号传输系统的设计。

信号完整性分析的基本方法之一是建立传输线路的数学模型。

传输线路可以是电线、导线、电缆或光纤等，而其特性包括传输速度、电阻、电感和电容等。

通过将这些特性纳入传输线路模型，可以计算得到信号在传输过程中的衰减和失真情况。

另一种常用的信号完整性分析方法是时域和频域分析。

时域分析关注信号在时间轴上的变化情况，可用于研究信号的波形、幅度和时延等特性。

频域分析将信号转换为频率域，利用傅里叶变换等工具可以获取信号的频谱分布和频率响应等信息。

通过时域和频域分析，可以全面了解信号的特性，从而优化信号传输系统的设计和调整。

信号完整性分析在通信、电子、计算机和电路设计等领域都有广泛的应用。

在高速传输系统中，如高速网络、数据中心和处理器之间的连接，信号完整性分析能够帮助设计人员解决信号衰减、串扰和时钟抖动等问题，确保高频信号的准确传输。

在电子设备设计中，信号完整性分析可以评估电路板布局和信号线路的设计，提前发现信号干扰和时延问题，并进行相应的优化。

随着智能电子产品的发展和应用场景的增多，对于信号完整性分析的需求也越来越高。

例如，手机和平板电脑等移动设备需要在有限的传输资源下实现高速数据传输，而车载电子系统需要能够稳定传输大量的音视频数据。

在这些应用中，信号完整性分析为保证数据传输的稳定性和准确性提供了必要的技术支持。

总之，信号完整性分析在现代通信和电子领域中具有重要的地位和作用。

信号完整性分析1、信号上升时间约是时钟周期的10%，即1/10x1/Fclock。

例如100MHZ使中的上升时间大约是1NS。

2、理想方波的N次谐波的振幅约是时钟电压副值的2/(N*pi)倍。

例如，1V时钟信号的第一次谐波幅度约为0.6V，第三次谐波的幅度约是0.2V。

3、信号的带宽和上升时间的关系为：BW=0.35/RT。

例如，如果上升时间是1NS，则带宽是350MHZ。

如果互连线的带宽是3GHZ，则它可传输的最短上升时间约为0.1NS。

4、如果不知道上升时间，可以认为信号带宽约是时钟频率的5倍。

5、LC电路的谐振频率是5GHZ/sqrt（LC），L的单位为N，C的单位为PF。

6、在400MHZ内，轴向引脚电阻可以看作理想电阻；在2GHZ内，SMT0603电阻可看作理想电阻。

7、轴向引脚电阻的ESL（引脚电阻）约为8NH，SMT电阻的ESL约是1.5NH。

8、直径为1MIL的近键合线的单位长度电阻约是1欧姆/IN。

注：in 是英制单位英寸的意思 1 in = 25.4 mm9、24AWG线的直径约是20MIL，电阻率约为25毫欧姆/FT。

注：在以太网和xDSL接入网设计中，经常会碰到诸如24AWG、26AWG等等表示电缆直径的方法。

其实AWG(American Wire Gauge)是美制电线标准的简称，AWG值是导线厚度（以英寸计）的函数.直径为24AWG，约为0.511mm=20mil10、1盎司铜线条的方块电阻率约是每方块0.5豪欧姆。

11、在10MHZ时，1盎司铜线条就开始具有趋肤效应。

12、直径为1IN球面的电容约是2PF。

13、硬币般大小的一对平行板，板间填充空气时，他们间的电容约为1PF。

14、当电容器两板间的距离与板子的宽度相当时，则边缘产生的电容与平行板形成的产生的电容相等。

例如，在估算线宽为10MIL、介质厚度为10MIL的微带线的平行板电容时，其估算值为1PF/IN，但实际的电容约是上述的两倍，也就是2PF/IN。

篇一：信号完整性分析--信号反射信号沿传输线向前传播时，每时每刻都会感受到一个瞬态阻抗，这个阻抗可能是传输线本身的，也可能是中途或末端其他元件的。

对于信号来说，它不会区分到底是什么，信号所感受到的只有阻抗。

如果信号感受到的阻抗是恒定的，那么他就会正常向前传播，只要感受到的阻抗发生变化，不论是什么引起的（可能是中途遇到的电阻，电容，电感，过孔，PCB转角，接插件），信号都会发生反射。

那么有多少被反射回传输线的起点？衡量信号反射量的重要指标是反射系数，表示反射电压和原传输信号电压的比值。

反射系数定义为：ρ= Z2Z1。

其中：Z1为变化前的阻 Z2Z1抗，Z2为变化后的阻抗。

假设PCB线条的特性阻抗为50欧姆，传输过程中遇到一个100欧姆的贴片电阻，暂时不考虑寄生电容电感的影响，把电阻看成理想的纯电阻，那么反射系数为：ρ=100501，信号有1/3被反射回源端。

如果传输信号的电压是3.3V电压，100503反射电压就是1.1V。

纯电阻性负载的反射是研究反射现象的基础，阻性负载的变化无非是以下四种情况：阻抗增加有限值、减小有限值、开路（阻抗变为无穷大）、短路（阻抗突然变为0）。

阻抗增加有限值：反射电压上面的例子已经计算过了。

这时，信号反射点处就会有两个电压成分，一部分是从源端传来的3.3V电压，另一部分是在反射电压1.1V，那么反射点处的电压为二者之和，即4.4V。

阻抗减小有限值：仍按上面的例子，PCB线条的特性阻抗为50欧姆，如果遇到的电阻是30欧姆，则反射系数为ρ=3050=-0.25，反射电压为3.3*（-0.25）V= -0.825V。

此时反射点电压为3.3V+3050（-0.825V）=2.475V。

开路：开路相当于阻抗无穷大，反射系数按公式计算为1。

即反射电压3.3V。

反射点处电压为6.6V。

可见，在这种极端情况下，反射点处电压翻倍了。

短路：短路时阻抗为0，电压一定为0。

按公式计算反射系数为-1，说明反射电压为-3.3V，因此反射点电压为0。
