一、实验目的
1、掌握定时器/计数器计数功能的使用方法。
2、掌握定时器/计数器的中断、查询使用方法。
3、掌握Proteus软件与Keil软件的使用方法。
4、掌握单片机系统的硬件和软件设计方法。
二、设计要求
1、用Proteus软件画出电路原理图，单片机的定时器/计数器以查询方式工作，设定计数功能，对外部连续周期性脉冲信号进行计数，每计满100个脉冲，则取反P1.0口线状态，在P 1.0口线上接示波器观察波形。
2、用Proteus软件画出电路原理图，单片机的定时器/计数器以中断方式工作，设定计数功能，对外部连续周期性脉冲信号进行计数，每计满200个脉冲，则取反P1.0口线状态，在P 1.0口线上接示波器观察波形。

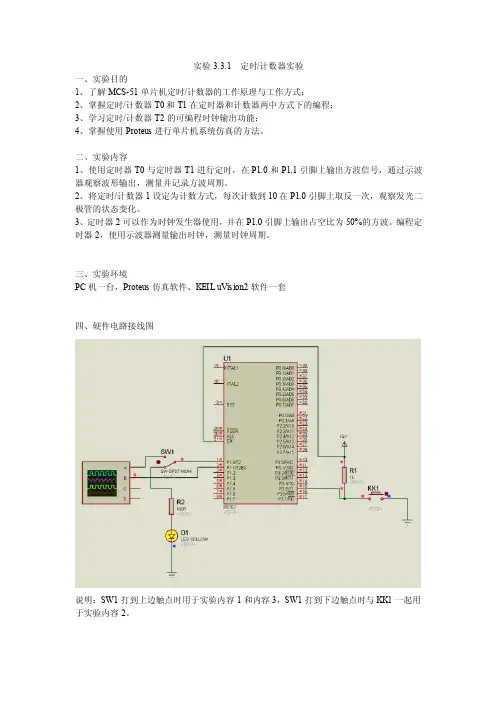

三、电路原理图
六、实验总结
通过本实验弄清楚了定时/计数器计数功能的初始化设定（TMOD，初值的计算，被计数信号的输入点等等），掌握了查询和中断工作方式的应用。
七、思考题
1、利用定时器0，在P1.0口线上产生周期为200微秒的连续方波，利用定时器1，对 P1.0口线上波形进行计数，满50个，则取反P1.1口线状态，在P 1.1口线上接示波器观察波形。
答：程序见程序清单。
. . . .
四、实验程序流程框图和程序清单。
1、定时器/计数器以查询方式工作，对外部连续周期性脉冲信号进行计数，每计
满100个脉冲，则取反P1.0口线状态。
开始汇编程序开始 ORG 0000H
START: LJMP MAIN TMO初始化 ORG 0100H
初始TMOD MAIN: MOV IE, #00H
MOV TMOD, #60H计数初值初始计数初值初始化MOV TH1, #9CH
MOV TL1, #9CH
SETB TR1
中断初始中断初始化LOOP: JNB TF1, LOOP
CLR TF1
CPL P1.0
启动定时器 AJMP LOOP 启动计数器 END
语言程序：计数溢出#include 等待中断sbit
Y=P1^0;
Y void main()
清计数溢出标志{
EA=0;
ET1=0;
口线取反P1.0 TMOD=0x60;
TH1=0x9C;
TL1=0x9C;
while(1)
{
TR1=1;
while(!TF1);
TF1=0;
Y=!Y;
}
}
计数器以中断方式工作，对外部连续周期性脉冲信号进行计数，/ 2、定时器每
计满200个脉冲，则取反P1.0口线状态。汇编程序： ORG 0000H
START: LJMP MAIN
ORG 001BH
LJMP TTC1
ORG 0100H
MAIN: MOV TMOD, #60H
. . . . MOV TH1, #38H
MOV TL1, #38H
SETB EA
SETB ET1
SETB TR1
HERE: LJMP HERE
ORG 0200H
TTC1: CPL P1.0
RETI
END
C语言程序：
#include
sbit Y=P1^0;
void main()
{
EA=1;
ET1=1;
TMOD=0x60;
TH1=0x38;
TL1=0x38;
开始 TR1=1;
while(1);
}
初始TMOD void TTC1() interrupt 3 {
Y=!Y;
计数初值初始化}
开始口线，在P1.0 3、利用定时器0微秒的连续方上产生周期为200口
线上 P1.0波，利用定时器1，对中断初始化输出取反个，则取反50波形
进行计数，满口线状态。P1.1 汇编程序：中断返回0启动定时器
ORG 0000H START: LJMP MAIN 001BH ORG TTC1 LJMP ORG 0100H
1启动计数器 MAIN: MOV TMOD, #62H MOV TH1, #0CEH MOV
TL1, #0CEH MOV TH0, #9CH N MOV TL0, #9CH 定时时间到
MOV IE, #88H SETB TR0 Y SETB TR1
LOOP1: JNB TF0, LOOP1 清计数溢出标志 CPL P1.0
. . . .
口线取反P1.0．
CLR TF0 LJMP LOOP1 TTC1: CPL P1.1 RETI END C语言程序： #include sbit Y0=P1^0; sbit Y1=P1^1;
void main() {
TMOD=0x62;
TH0 =0x9C; TL0 =0x9C;
TH1 =0xCE;
TL1 =0xCE;
EA =1; ET1 =1; ET0 =0; TCON=0x50; while(1) {
while(!TF0);
TF0=0; Y0=!Y0; } }
void TTC1()interrupt 3 {
Y1=!Y1; }
五、实验结果（波形图）。
