实验一 信号、系统及系统响应一、实验目的1、熟悉理想采样的性质，了解信号采样前后的频谱变化，加深对时域采样定理的理解。

2、熟悉离散信号和系统的时域特性。

3、熟悉线性卷积的计算编程方法：利用卷积的方法，观察、分析系统响应的时域特性。

4、掌握序列傅里叶变换的计算机实现方法，利用序列的傅里叶变换对离散信号、系统及其系统响应进行频域分析。

二、 实验原理1.理想采样序列：对信号x a (t)=A e −αt sin(Ω0t )u(t)进行理想采样，可以得到一个理想的采样信号序列x a (t)=A e −αt sin(Ω0nT ),0≤n ≤50，其中A 为幅度因子，α是衰减因子，Ω0是频率，T 是采样周期。

2.对一个连续时间信号x a (t)进行理想采样可以表示为该信号与一个周期冲激脉冲的乘积，即x ̂a (t)= x a (t)M(t),其中x ̂a (t)是连续信号x a (t)的理想采样；M(t)是周期冲激M(t)=∑δ+∞−∞(t-nT)=1T ∑e jm Ωs t +∞−∞,其中T 为采样周期，Ωs =2π/T 是采样角频率。

信号理想采样的傅里叶变换为X ̂a (j Ω)=1T ∑X a +∞−∞[j(Ω−k Ωs )],由此式可知：信号理想采样后的频谱是原信号频谱的周期延拓，其延拓周期为Ωs =2π/T 。

根据时域采样定理，如果原信号是带限信号，且采样频率高于原信号最高频率分量的2倍，则采样以后不会发生频率混叠现象。

三、简明步骤产生理想采样信号序列x a (n),使A=444.128，α=50√2π，Ω0=50√2π。

（1） 首先选用采样频率为1000HZ ，T=1/1000，观察所得理想采样信号的幅频特性，在折叠频率以内和给定的理想幅频特性无明显差异，并做记录；（2） 改变采样频率为300HZ ，T=1/300，观察所得到的频谱特性曲线的变化，并做记录；（3） 进一步减小采样频率为200HZ ，T=1/200，观察频谱混淆现象是否明显存在，说明原因，并记录这时候的幅频特性曲线。

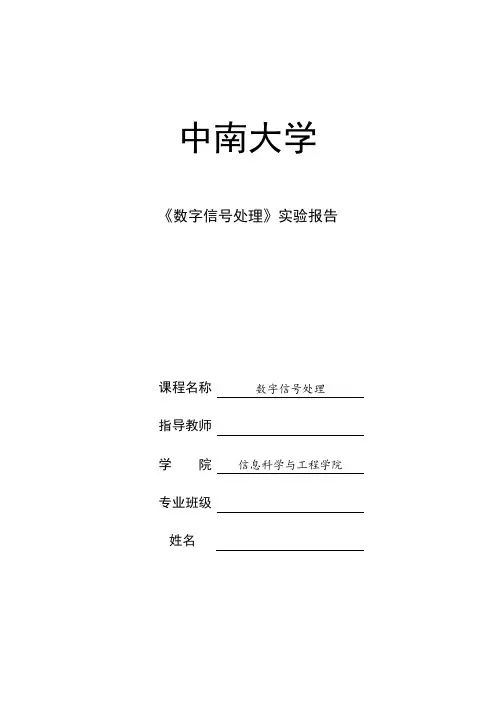

中南大学《数字信号处理》实验报告课程名称数字信号处理指导教师学院信息科学与工程学院专业班级姓名实验一 常见离散时间信号的产生和频谱分析实验内容及要求（1）复习常用离散时间信号的有关内容；（2） 用MATLAB 编程产生上述任意3种序列（长度可输入确定，对(d) (e) (f)中的参数可自行选择），并绘出其图形；1）单位阶跃序列： n=-20:20; xn=heaviside(n); xn(n==0)=1;plot(n,xn);stem(n,xn);axis([-20 20 0 1.2]);title('单位阶跃序列');xlabel('n');ylabel('u(n)');box on2）单位抽样序列： n=-20:20;xn=heaviside(n)-heaviside(n+1); xn(n==0)=1;plot(n,xn);stem(n,xn);axis([-20 20 0 1.2]);title('单位抽样序列');xlabel('n');ylabel('\delta(n)');box on-20-15-10-5051015200.20.40.60.81单位阶跃序列nu (n )3）矩阵序列： n=-20:20; N=5;xn=heaviside(n)-heaviside(n-N); xn(n==0)=1;xn(n==N)=0;plot(n,xn);stem(n,xn);axis([-20 20 0 1.2]);title('矩阵序列');xlabel('n');ylabel('R_{N}(n)');box on-20-15-10-50510152000.20.40.60.81单位抽样序列n(n )-20-15-10-50510152000.20.40.60.81矩阵序列nR N (n )4）正弦序列：n=-40:40;A=2;w=pi/8;f=pi/4; xn=A*sin(w.*n+f);plot(n,xn);stem(n,xn);axis([-40 40 -4.2 4.2]) title('正弦序列');xlabel('n');ylabel('x(n)');box on（3） 混叠现象对连续信号01()sin(2***)x t pi f t =其中，01500f Hz =进行采样，分别取采样频率2000,1200,800s f Hz Hz Hz =，观察|)(|jw e X 的变化，并做记录(打印曲线),观察随着采样频率降低频谱混叠是否明显存在，说明原因。

《数字信号处理》上机实验指导书一、引言“数字信号处理”是一门理论和实验密切结合的课程，为了深入地掌握课程内容，应当在学习理论的同时，做习题和上机实验。

上机实验不仅可以帮助学生深入地理解和消化基本理论，而且能锻炼初学者的独立解决问题的能力。

所以，根据本课程的重点要求编写了四个实验。

第一章、二章是全书的基础内容，抽样定理、时域离散系统的时域和频域分析以及系统对输入信号的响应是重要的基本内容。

由于第一、二章大部分内容已经在前期《信号与系统》课程中学习完，所以可通过实验一帮助学生温习以上重要内容，加深学生对“数字信号处理是通过对输入信号的一种运算达到处理目的” 这一重要概念的理解。

这样便可以使学生从《信号与系统》课程顺利的过渡到本课程的学习上来。

第三章、四章DFT、FFT是数字信号处理的重要数学工具，它有广泛的使用内容。

限于实验课时，仅采用实验二“用FFT对信号进行谱分析”这一实验。

通过该实验加深理解DFT的基本概念、基本性质。

FFT是它的快速算法，必须学会使用。

所以，学习完第三、四章后，可安排进行实验二。

数字滤波器的基本理论和设计方法是数字信号处理技术的重要内容。

学习这一部分时，应重点掌握IIR和FIR两种不同的数字滤波器的基本设计方法。

IIR滤波器的单位冲激响应是无限长的，设计方法是先设计模拟滤波器，然后再通过S~Z平面转换，求出相应的数字滤波器的系统函数。

这里的平面转换有两种方法，即冲激响应不变法和双线性变换法，后者没有频率混叠的缺点，且转换简单，是一种普遍应用的方法。

学习完第六章以后可以进行实验三。

FIR滤波器的单位冲激响应是有限长的，设计滤波器的目的即是求出符合要求的单位冲激响应。

窗函数法是一种基本的，也是一种重要的设计方法。

学习完第七章后可以进行实验四。

以上所提到的四个实验，可根据实验课时的多少恰当安排。

例如：实验一可根据学生在学习《信号与系统》课程后，掌握的程度来确定是否做此实验。

若时间紧，可以在实验三、四之中任做一个实验。

数字信号处理实验报告引言数字信号处理（Digital Signal Processing，DSP）是一门研究数字信号的获取、分析、处理和控制的学科。

在现代科技发展中，数字信号处理在通信、图像处理、音频处理等领域起着重要的作用。

本次实验旨在通过实际操作，深入了解数字信号处理的基本原理和实践技巧。

实验一：离散时间信号的生成与显示在实验开始之前，我们首先需要了解信号的生成与显示方法。

通过数字信号处理器（Digital Signal Processor，DSP）可以轻松生成和显示各种类型的离散时间信号。

实验设置如下：1. 设置采样频率为8kHz。

2. 生成一个正弦信号：频率为1kHz，振幅为1。

3. 生成一个方波信号：频率为1kHz，振幅为1。

4. 将生成的信号通过DAC（Digital-to-Analog Converter）输出到示波器上进行显示。

实验结果如下图所示：（插入示波器显示的正弦信号和方波信号的图片）实验分析：通过示波器的显示结果可以看出，正弦信号在时域上呈现周期性的波形，而方波信号则具有稳定的上下跳变。

这体现了正弦信号和方波信号在时域上的不同特征。

实验二：信号的采样和重构在数字信号处理中，信号的采样是将连续时间信号转化为离散时间信号的过程，信号的重构则是将离散时间信号还原为连续时间信号的过程。

在实际应用中，信号的采样和重构对信号处理的准确性至关重要。

实验设置如下：1. 生成一个正弦信号：频率为1kHz，振幅为1。

2. 设置采样频率为8kHz。

3. 对正弦信号进行采样，得到离散时间信号。

4. 对离散时间信号进行重构，得到连续时间信号。

5. 将重构的信号通过DAC输出到示波器上进行显示。

实验结果如下图所示：（插入示波器显示的连续时间信号和重构信号的图片）实验分析：通过示波器的显示结果可以看出，重构的信号与原信号非常接近，并且能够还原出原信号的形状和特征。

这说明信号的采样和重构方法对于信号处理的准确性有着重要影响。

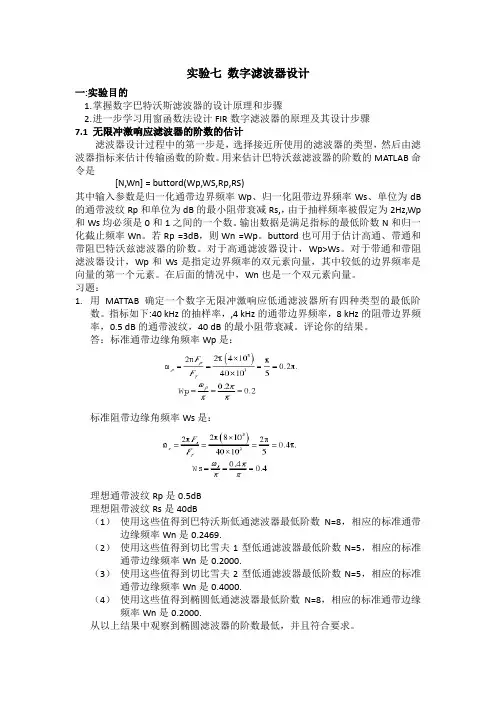

实验七数字滤波器设计一:实验目的1.掌握数字巴特沃斯滤波器的设计原理和步骤2.进一步学习用窗函数法设计FIR数字滤波器的原理及其设计步骤7.1 无限冲激响应滤波器的阶数的估计滤波器设计过程中的第一步是，选择接近所使用的滤波器的类型，然后由滤波器指标来估计传输函数的阶数。

用来估计巴特沃兹滤波器的阶数的MATLAB命令是[N,Wn] = buttord(Wp,WS,Rp,RS)其中输入参数是归一化通带边界频率Wp、归一化阻带边界频率Ws、单位为dB 的通带波纹Rp和单位为dB的最小阻带衰减Rs,，由于抽样频率被假定为2Hz,Wp 和Ws均必须是0和1之间的一个数。

输出数据是满足指标的最低阶数N和归一化截止频率Wn。

若Rp =3dB，则Wn =Wp。

buttord也可用于估计高通、带通和带阻巴特沃兹滤波器的阶数。

对于高通滤波器设计，Wp>Ws。

对于带通和带阻滤波器设计，Wp和Ws是指定边界频率的双元素向量，其中较低的边界频率是向量的第一个元素。

在后面的情况中，Wn也是一个双元素向量。

习题：1.用MATTAB确定一个数字无限冲激响应低通滤波器所有四种类型的最低阶数。

指标如下:40 kHz的抽样率，,4 kHz的通带边界频率，8 kHz的阻带边界频率，0.5 dB的通带波纹，40 dB的最小阻带衰减。

评论你的结果。

答：标准通带边缘角频率Wp是：标准阻带边缘角频率Ws是：理想通带波纹Rp是0.5dB理想阻带波纹Rs是40dB（1）使用这些值得到巴特沃斯低通滤波器最低阶数N=8，相应的标准通带边缘频率Wn是0.2469.（2）使用这些值得到切比雪夫1型低通滤波器最低阶数N=5，相应的标准通带边缘频率Wn是0.2000.（3）使用这些值得到切比雪夫2型低通滤波器最低阶数N=5，相应的标准通带边缘频率Wn是0.4000.（4）使用这些值得到椭圆低通滤波器最低阶数N=8，相应的标准通带边缘频率Wn是0.2000.从以上结果中观察到椭圆滤波器的阶数最低，并且符合要求。

一、实验目的1. 理解数字信号处理的基本概念和原理。

2. 掌握离散时间信号的基本运算和变换方法。

3. 熟悉数字滤波器的设计和实现。

4. 培养实验操作能力和数据分析能力。

二、实验原理数字信号处理（Digital Signal Processing，DSP）是利用计算机对信号进行采样、量化、处理和分析的一种技术。

本实验主要涉及以下内容：1. 离散时间信号：离散时间信号是指时间上离散的信号，通常用序列表示。

2. 离散时间系统的时域分析：分析离散时间系统的时域特性，如稳定性、因果性、线性等。

3. 离散时间信号的变换：包括离散时间傅里叶变换（DTFT）、离散傅里叶变换（DFT）和快速傅里叶变换（FFT）等。

4. 数字滤波器：设计、实现和分析数字滤波器，如低通、高通、带通、带阻滤波器等。

三、实验内容1. 离散时间信号的时域运算（1）实验目的：掌握离散时间信号的时域运算方法。

（2）实验步骤：a. 使用MATLAB生成两个离散时间信号；b. 进行时域运算，如加、减、乘、除等；c. 绘制运算结果的时域波形图。

2. 离散时间信号的变换（1）实验目的：掌握离散时间信号的变换方法。

（2）实验步骤：a. 使用MATLAB生成一个离散时间信号；b. 进行DTFT、DFT和FFT变换；c. 绘制变换结果的频域波形图。

3. 数字滤波器的设计和实现（1）实验目的：掌握数字滤波器的设计和实现方法。

（2）实验步骤：a. 设计一个低通滤波器，如巴特沃斯滤波器、切比雪夫滤波器等；b. 使用MATLAB实现滤波器；c. 使用MATLAB对滤波器进行时域和频域分析。

4. 数字滤波器的应用（1）实验目的：掌握数字滤波器的应用。

（2）实验步骤：a. 采集一段语音信号；b. 使用数字滤波器对语音信号进行降噪处理；c. 比较降噪前后的语音信号，分析滤波器的效果。

四、实验结果与分析1. 离散时间信号的时域运算实验结果显示，通过MATLAB可以方便地进行离散时间信号的时域运算，并绘制出运算结果的时域波形图。

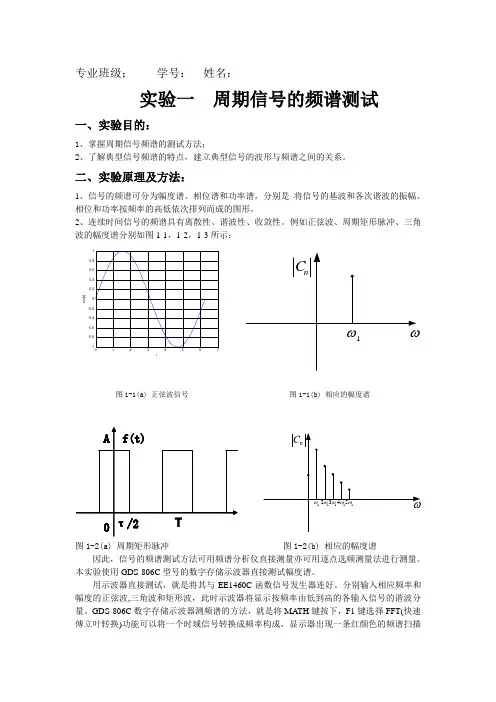

专业班级： 学号： 姓名：实验一 周期信号的频谱测试一、实验目的：1、掌握周期信号频谱的测试方法；2、了解典型信号频谱的特点，建立典型信号的波形与频谱之间的关系。

二、实验原理及方法：1、信号的频谱可分为幅度谱、相位谱和功率谱，分别是 将信号的基波和各次谐波的振幅、相位和功率按频率的高低依次排列而成的图形。

2、连续时间信号的频谱具有离散性、谐波性、收敛性。

例如正弦波、周期矩形脉冲、三角波的幅度谱分别如图1-1，1-2，1-3所示： 01234567-1-0.8-0.6-0.4-0.20.20.40.60.81t s i n (t ) n C 1ωω图1-1(a) 正弦波信号 图1-1(b) 相应的幅度谱f(t)T A 0τ/2nC 14ω15ω13ω12ω1ωω图1-2(a) 周期矩形脉冲 图1-2(b) 相应的幅度谱因此，信号的频谱测试方法可用频谱分析仪直接测量亦可用逐点选频测量法进行测量。

本实验使用GDS-806C 型号的数字存储示波器直接测试幅度谱。

用示波器直接测试，就是将其与EE1460C 函数信号发生器连好。

分别输入相应频率和幅度的正弦波,三角波和矩形波，此时示波器将显示按频率由低到高的各输入信号的谐波分量。

GDS-806C 数字存储示波器测频谱的方法，就是将MATH 键按下，F1键选择FFT(快速傅立叶转换)功能可以将一个时域信号转换成频率构成，显示器出现一条红颜色的频谱扫描线。

当示波器输入了不同信号的波形时就显示它们相应的频谱, 参数的测量由调试水平（即频率）与垂直（即增益）游标获取，从而得到输入信号的频谱图。

三、实验原理图：图1-4 实验原理图四、实验设备：GDS-806C 数字存储示波器和EE1640函数信号发生器/计数器五、实验内容及步骤：1、测试正弦波的幅度频谱将信号源、示波器、按图1-4连接好；信号源CH1的输出波形调为正弦波，输出频率自选，输出信号幅度自选 ，并记录幅度与频率的参数.2、测试三角波的幅度频谱在实验步骤1的基础上将信号源CH1的输出波形调为三角波(T) ，频率自选,幅度自选.并记录幅度和周期的参数.六、实验结果： tf(t)T1AT1/2 n C 14ω15ω13ω12ω1ωω16ω17ω图1-3(a) 三角波 1-3(b) 相应的幅度谱七、实验总结：(1)由测量数据分别画出频谱图.(2)说明理论分析计算与实测数据的误差及产生的原因.读取测量值时波形变化、仪器本身局限等各种原因都可能导致这样的误差出现(3)实验心得体会：通过本次实验掌握了周期信号频谱的测试方法，了解了典型信号频谱的特点，建立典型信号的波形与频谱之间的关系，对信号与系统这门课程有了更深刻更系统的了解。

数字信号处理实验报告一、实验目的本次数字信号处理实验的主要目的是通过实际操作和观察，深入理解数字信号处理的基本概念和方法，掌握数字信号的采集、处理和分析技术，并能够运用所学知识解决实际问题。

二、实验设备与环境1、计算机一台，安装有 MATLAB 软件。

2、数据采集卡。

三、实验原理1、数字信号的表示与采样数字信号是在时间和幅度上都离散的信号，可以用数字序列来表示。

在采样过程中，根据奈奎斯特采样定理，为了能够准确地恢复原始信号，采样频率必须大于信号最高频率的两倍。

2、离散傅里叶变换（DFT）DFT 是将时域离散信号变换到频域的一种方法。

通过 DFT，可以得到信号的频谱特性，从而分析信号的频率成分。

3、数字滤波器数字滤波器是对数字信号进行滤波处理的系统，分为有限冲激响应（FIR）滤波器和无限冲激响应（IIR）滤波器。

FIR 滤波器具有线性相位特性，而 IIR 滤波器则在性能和实现复杂度上有一定的优势。

四、实验内容与步骤1、信号的采集与生成使用数据采集卡采集一段音频信号，或者在 MATLAB 中生成一个模拟信号，如正弦波、方波等。

2、信号的采样与重构对采集或生成的信号进行采样，然后通过插值算法重构原始信号，观察采样频率对重构信号质量的影响。

3、离散傅里叶变换对采样后的信号进行DFT 变换，得到其频谱，并分析频谱的特点。

4、数字滤波器的设计与实现（1）设计一个低通 FIR 滤波器，截止频率为给定值，观察滤波前后信号的频谱变化。

（2）设计一个高通 IIR 滤波器，截止频率为给定值，比较滤波前后信号的时域和频域特性。

五、实验结果与分析1、信号的采集与生成成功采集到一段音频信号，并在MATLAB 中生成了各种模拟信号，如正弦波、方波等。

通过观察这些信号的时域波形，对不同类型信号的特点有了直观的认识。

2、信号的采样与重构当采样频率足够高时，重构的信号能够较好地恢复原始信号的形状；当采样频率低于奈奎斯特频率时，重构信号出现了失真和混叠现象。

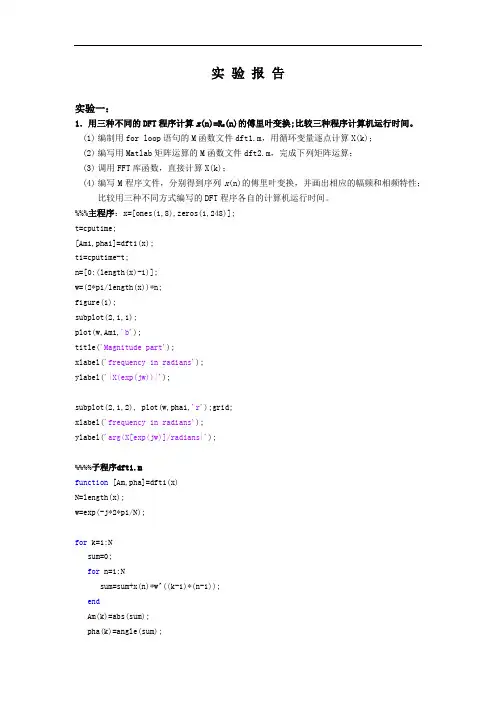

实验报告实验一：1．用三种不同的DFT程序计算x(n)=R8(n)的傅里叶变换;比较三种程序计算机运行时间。

(1)编制用for loop语句的M函数文件dft1.m，用循环变量逐点计算X(k)；(2)编写用Matlab矩阵运算的M函数文件dft2.m，完成下列矩阵运算；(3)调用FFT库函数，直接计算X(k)；(4)编写M程序文件，分别得到序列x(n)的傅里叶变换，并画出相应的幅频和相频特性；比较用三种不同方式编写的DFT程序各自的计算机运行时间。

%%%主程序：x=[ones(1,8),zeros(1,248)];t=cputime;[Am1,pha1]=dft1(x);t1=cputime-t;n=[0:(length(x)-1)];w=(2*pi/length(x))*n;figure(1);subplot(2,1,1);plot(w,Am1,'b');title('Magnitude part');xlabel('frequency in radians');ylabel('|X(exp(jw))|');subplot(2,1,2), plot(w,pha1,'r');grid;xlabel('frequency in radians');ylabel('arg(X[exp(jw)]/radians|');%%%%子程序dft1.mfunction [Am,pha]=dft1(x)N=length(x);w=exp(-j*2*pi/N);for k=1:Nsum=0;for n=1:Nsum=sum+x(n)*w^((k-1)*(n-1));endAm(k)=abs(sum);pha(k)=angle(sum);End%%%%子程序dft2.mfunction[Am,pha]=dft2(x)N=length(x);n=[0:N-1];k=[0:N-1];w=exp(-j*2*pi/N);nk=n'*k;wnk=w.^(nk);Xk=x*wnk;Am=abs(Xk);pha=angle(Xk);%%%%子程序dft3.mfunction[Am,pha]=dft3(x)Xk=fft(x);Am=abs(Xk);pha=angle(Xk);运行结果：t1 =0.1563 t2 =0.2969 t3 =02．用ＤＦＴ实现两序列的卷积运算，并研究ＤＦＴ点数与混迭的关系给定：x(n)＝n*R16（n），h(n)=R8(n)，用FFT和IFFT分别求线性卷积及混叠结果的输出，画出相应的图形（用stem(n,y)）.N=16;x=[0:N-1];h=ones(1,8);Xk1=fft(x,23); %做23点fftHk1=fft(h,23);Yk1=Xk1.*Hk1;y1=ifft(Yk1);n=0:22;figure(1)stem(n,y1);Xk2=fft(x);Hk2=fft(h,16); %做16点fftYk2=Xk2.*Hk2;y2=ifft(Yk2);n=0:15;figure(2)stem(n,y2)3．高密度频谱与高分辨率频谱的研究对连续信号)1000*9*2cos()1000*7*2cos()1000*5.6*2cos()(t t t t x a πππ++=以fs=32kHz 对x a (t)采样：1) 做N=16点的采样 和 补零到256点的频谱；2) 做N=256点的采样，并做出其FFT 幅度特性；做出分析。

数字信号处理实验报告完整版[5篇模版]第一篇：数字信号处理实验报告完整版实验 1利用 T DFT 分析信号频谱一、实验目的1.加深对 DFT 原理的理解。

2.应用 DFT 分析信号的频谱。

3.深刻理解利用DFT 分析信号频谱的原理，分析实现过程中出现的现象及解决方法。

二、实验设备与环境计算机、MATLAB 软件环境三、实验基础理论T 1.DFT 与与 T DTFT 的关系有限长序列的离散时间傅里叶变换在频率区间的N 个等间隔分布的点上的 N 个取样值可以由下式表示：212 /0()|()()0 1Nj knjNk NkX e x n e X k k Nπωωπ--====≤≤-∑由上式可知，序列的 N 点 DFT ,实际上就是序列的 DTFT 在 N 个等间隔频率点上样本。

2.利用 T DFT 求求 DTFT方法 1 1：由恢复出的方法如下：由图 2.1 所示流程可知：101()()()Nj j n kn j nNn n kX e x n e X k W eNωωω∞∞----=-∞=-∞=⎡⎤==⎢⎥⎣⎦∑∑∑由上式可以得到：IDFT DTFT第二篇：数字信号处理实验报告JIANGSUUNIVERSITY OF TECHNOLOGY数字信号处理实验报告学院名称：电气信息工程学院专业：班级：姓名：学号：指导老师：张维玺（教授）2013年12月20日实验一离散时间信号的产生一、实验目的数字信号处理系统中的信号都是以离散时间形态存在的，所以对离散时间信号的研究是数字信号的基本所在。

而要研究离散时间信号，首先需要产生出各种离散时间信号。

使用MATLAB软件可以很方便地产生各种常见的离散时间信号，而且它还具有强大绘图功能，便于用户直观地处理输出结果。

通过本实验，学生将学习如何用MATLAB产生一些常见的离散时间信号，实现信号的卷积运算，并通过MATLAB中的绘图工具对产生的信号进行观察，加深对常用离散信号和信号卷积和运算的理解。

数字信号处理实验报告实验一：混叠现象的时域与频域表现实验原理：当采样频率Fs不满足采样定理，会在0.5Fs附近引起频谱混叠，造成频谱分析误差。

实验过程：考虑频率分别为3Hz，7Hz，13Hz 的三个余弦信号，即：g1(t)=cos(6πt), g2(t)=cos(14πt), g3(t)=cos(26πt),当采样频率为10Hz 时，即采样间隔为0.1秒，则产生的序列分别为：g1[n]=cos(0.6πn), g2[n]=cos(1.4πn), g3[n]=cos(2.6πn)对g2[n]，g3[n] 稍加变换可得：g2[n]=cos(1.4πn)＝cos((2π-0.6π)n)= cos(0.6πn)g3[n]=cos(2.6πn)= cos((2π+0.6π)n)=cos(0.6πn)利用Matlab进行编程：n=1:300;t=(n-1)*1/300;g1=cos(6*pi*t);g2=cos(14*pi*t);g3=cos(26*pi*t);plot(t,g1,t,g2,t,g3);k=1:100;s=k*0.1;q1=cos(6*pi*s);q2=cos(14*pi*s);q3=cos(26*pi*s);hold on; plot(s(1:10),q1(1:10),'bd');figuresubplot(2,2,1);plot(k/10,abs(fft(q1)))subplot(2,2,2);plot(k/10,abs(fft(q2)))subplot(2,2,3);plot(k/10,abs(fft(q3)))通过Matlab软件的图像如图所示：如果将采样频率改为30Hz，则三信号采样后不会发生频率混叠，可运行以下的程序，观察序列的频谱。

程序编程改动如下：k=1:300;q=cos(6*pi*k/30);q1=cos(14*pi*k/30);q2=cos(26*pi*k/30);subplot(2,2,1);plot(k/10,abs(fft(q)))subplot(2,2,2);plot(k/10,abs(fft(q1)))subplot(2,2,3);plot(k/10,abs(fft(q2)))得图像：问题讨论：保证采样后的信号不发生混叠的条件是什么？若信号的最高频率为17Hz，采样频率为30Hz，问是否会发生频率混叠？混叠成频率为多少Hz的信号？编程验证你的想法。

数字信号处理实验报告
数字信号处理是指利用数字技术对模拟信号进行采样、量化、编码等处理后，再通过数字信号处理器进行数字化处理的技术。

在数字信号处理实验中，我们通过对数字信号进行滤波、变换、解调等处理，来实现信号的处理和分析。

在实验中，我们首先进行了数字信号采集和处理的基础实验，采集了包括正弦信号、方波信号、三角波信号等在内的多种信号，并进行了采样、量化、编码等处理。

通过这些处理，我们可以将模拟信号转换为数字信号，并对其进行后续处理。

接着，我们进行了数字信号滤波的实验。

滤波是指通过滤波器对数字信号进行处理，去除其中的噪声、干扰信号等不需要的部分，使其更加纯净、准确。

在实验中，我们使用了低通滤波器、高通滤波器、带通滤波器等多种滤波器进行数字信号滤波处理，得到了更加干净、准确的信号。

除了滤波，我们还进行了数字信号变换的实验。

数字信号变换是指将数字信号转换为另一种表示形式的技术，可以将信号从时域转换到频域，或者从离散域转换到连续域。

在实验中，我们使用了傅里叶变换、离散傅里叶变换等多种变换方式，对数字信号进行了变换处理，得到了信号的频谱信息和其他相关参数。

我们进行了数字信号解调的实验。

数字信号解调是指将数字信号转换为模拟信号的技术，可以将数字信号还原为原始信号，并进行后续处理。

在实验中，我们使用了频率解调、相干解调等多种解调方式，将数字信号转换为模拟信号，并对其进行了分析和处理。

总的来说，数字信号处理实验是一项非常重要的实验，可以帮助我们更好地理解数字信号处理的原理和方法，为我们今后从事相关领域的研究和工作打下坚实的基础。

数字信号处理课程设计实验报告（基础实验篇）实验一离散时间系统及离散卷积一、实验目的和要求实验目的：(1)熟悉MATLAB软件的使用方法。

(2)熟悉系统函数的零极点分布、单位脉冲响应和系统频率响应等概念。

(3)利用MATLAB绘制系统函数的零极点分布图、系统频率响应和单位脉冲响应。

(4)熟悉离散卷积的概念，并利用MATLAB计算离散卷积。

实验要求：(1)编制实验程序，并给编制程序加注释；(2)按照实验内容项要求完成笔算结果；(3)验证编制程序的正确性，记录实验结果。

(4)至少要求一个除参考实例以外的实例，在实验报告中，要描述清楚实例中的系统，并对实验结果进行解释说明。

二、实验原理δ的响应输出称为系统1.设系统的初始状态为零，系统对输入为单位脉冲序列()n的单位脉冲响应()h n。

对于离散系统可以利用差分方程，单位脉冲响应，以及系统函数对系统进行描述。

单位脉冲响应是系统的一种描述方法，若已知了系统的系统函数，可以利用系统得出系统的单位脉冲响应。

在MATLAB中利用impz 由函数函数求出单位脉冲响应()h n2.幅频特性，它指的是当ω从0到∞变化时，|()|Aω，H jω的变化特性，记为()相频特性，指的是当ω从0到∞变化时，|()|∠的变化特性称为相频特性，H jωϕω。

离散系统的幅频特性曲线和相频特性曲线直观的反应了系统对不同记为()频率的输入序列的处理情况。

三、实验方法与内容（需求分析、算法设计思路、流程图等）四、实验原始纪录（源程序等）1.离散时间系统的单位脉冲响应clcclear alla=[1,-0.3];b=[1,-1.6,0.9425];impz(a,b,30);%离散时间系统的冲激响应(30个样值点)title('系统单位脉冲响应')axis([-3,30,-2,2]);2.(1)离散系统的幅频、相频的分析方法21-0.3()1 1.60.9425j j j e H z e e ωωω---=-+clcclear alla=[1,-0.3];b=[1,-1.6,0.9425];%a 分子系数，b 分母系数 [H,w]=freqz(a,b,'whole'); subplot(2,1,1);plot(w/pi,abs(H));%幅度 title('幅度谱');xlabel('\omega^pi');ylabel('|H(e^j^\omega)'); grid on;subplot(2,1,2);plot(w/pi,angle(H));%相位 title('相位谱');xlabel('\omega^pi'); ylabel('phi(\omega)'); grid on;(2)零极点分布图clc; clear all a=[1,-0.3];b=[1,-1.6,0.9425]; zplane(a,b);%零极图 title('零极点分布图')3.离散卷积的计算111()()*()y n x n h n =clcclear all% x=[1,4,3,5,3,6,5] , -4<=n<=2 % h=[3,2,4,1,5,3], -2<=n<=3 % 求两序列的卷积 clear all;x=[1,4,3,5,3,6,5]; nx=-4:2; h=[3,2,4,1,5,3];nh=-2:3;ny=(nx(1)+nh(1)):(nx(length(x))+nh(length(h))); y=conv(x,h);n=length(ny);subplot(3,1,1);stem(nx,x);xlabel('nx');ylabel('x'); subplot(3,1,2);stem(nh,h);xlabel('nh');ylabel('h');subplot(3,1,3);stem(ny,y);xlabel('n');ylabel('x 和h 的卷积')五、实验结果及分析（计算过程与结果、数据曲线、图表等）1.离散时间系统的单位脉冲响应051015202530-2-1.5-1-0.500.511.52n (samples)A m p l i t u d e系统单位脉冲响应2.离散系统的幅频、相频的分析方法00.20.40.60.81 1.2 1.4 1.6 1.82102030幅度谱ωp i|H (e j ω)0.20.40.60.811.21.41.61.82-2-1012相位谱ωp ip h i (ω)-1-0.500.51-1-0.8-0.6-0.4-0.200.20.40.60.81Real PartI m a g i n a r y P a r t零极点分布图3.离散卷积的计算-4-3-2-1012nxx-2-1.5-1-0.500.51 1.522.53nhh -6-4-20246nx 和h 的卷积六、实验总结与思考实验二 离散傅立叶变换与快速傅立叶变换一、实验目的和要求实验目的：(1)加深理解离散傅里叶变换及快速傅里叶变换概念； (2)学会应用FFT 对典型信号进行频谱分析的方法； (3)研究如何利用FFT 程序分析确定性时间连续信号； (4)熟悉应用FFT 实现两个序列的线性卷积的方法； 实验要求：(1)编制DFT 程序及FFT 程序，并比较DFT 程序与FFT 程序的运行时间。

《数字信号处理》实验报告课程名称数字信号处理学生姓名指导教师李宏学院信息科学与工程学院专业班级学号2017年5月实验一 离散时间信号和系统响应一. 实验目的1. 掌握连续信号经理想采样前后的频谱变化关系，加深对时域采样定理的理解2. 掌握求系统响应的方法3. 掌握时域离散系统的时域特性4. 利用卷积方法观察分析系统的时域特性二. 实验原理与方法采样是连续信号数字化处理的第一个环节。

对采样过程的研究不仅可以了解采样前后信号时域和频域特性的变化以及信号信息不丢失的条件，而且可以加深对离散傅里叶变换、Z 变换和序列傅里叶变换之间关系式的理解。

对连续信号()a x t 以T 为采样间隔进行时域等间隔理想采样，形成采样信号ˆ()a x t ：ˆ()()()a a xt x t p t = 式中()p t 为周期冲激脉冲，()()n P t t nT δ∞=-∞=-∑ˆ()a xt 的傅里叶变换()a X j Ω为：上式表明将连续信号xa(t)采样后其频谱将变为周期的，周期为Ωs=2π/T 。

也即采样信号的频谱是原连续信号xa(t)的频谱Xa(j Ω)在频率轴上以Ωs 为周期，周期延拓而成的。

在时域中，描述系统特性的方法是差分方程和单位脉冲响应，在频域可以用系统函数描述系统特性。

一个时域离散线性时不变系统的输出与输入间的关系为：1()()*()21()n a a a s X j X j P j X j jn T π∞=-∞Ω=ΩΩ=Ω-Ω∑()()()()()m y n x n h n x m h n m ∞=-∞=*=-∑这里，()y n 为系统的输出序列，()x n 为输入序列。

()()x n h n 、可以是无限长，也可以是有限长。

三. 实验内容1. 时域采样定理的验证 给定模拟信号：0()sin()()t a x t Ae t u t α-=Ω，式中444.128, A=,α=0/rad s Ω=。

数字信号处理实验报告数字信号处理实验报告一、实验目的本实验旨在通过数字信号处理的方法，对给定的信号进行滤波、频域分析和采样率转换等操作，深入理解数字信号处理的基本原理和技术。

二、实验原理数字信号处理（DSP）是一种利用计算机、数字电路或其他数字设备对信号进行各种处理的技术。

其主要内容包括采样、量化、滤波、变换分析、重建等。

其中，滤波器是数字信号处理中最重要的元件之一，它可以用来提取信号的特征，抑制噪声，增强信号的清晰度。

频域分析是指将时域信号转化为频域信号，从而更好地理解信号的频率特性。

采样率转换则是在不同采样率之间对信号进行转换，以满足不同应用的需求。

三、实验步骤1.信号采集：首先，我们使用实验室的信号采集设备对给定的信号进行采集。

采集的信号包括噪声信号、含有正弦波和方波的混合信号等。

2.数据量化：采集到的信号需要进行量化处理，即将连续的模拟信号转化为离散的数字信号。

这一步通常通过ADC（模数转换器）实现。

3.滤波处理：将量化后的数字信号输入到数字滤波器中。

我们使用不同的滤波器，如低通、高通、带通等，对信号进行滤波处理，以观察不同滤波器对信号的影响。

4.频域分析：将经过滤波处理的信号进行FFT（快速傅里叶变换）处理，将时域信号转化为频域信号，从而可以对其频率特性进行分析。

5.采样率转换：在进行上述处理后，我们还需要对信号进行采样率转换。

我们使用了不同的采样率对信号进行转换，并观察采样率对信号处理结果的影响。

四、实验结果及分析1.滤波处理：经过不同类型滤波器处理后，我们发现低通滤波器可以有效抑制噪声，高通滤波器可以突出高频信号的特征，带通滤波器则可以提取特定频率范围的信号。

这表明不同类型的滤波器在处理不同类型的信号时具有不同的效果。

2.频域分析：通过FFT处理，我们将时域信号转化为频域信号。

在频域分析中，我们可以更清楚地看到信号的频率特性。

例如，对于噪声信号，我们可以看到其频率分布较为均匀；对于含有正弦波和方波的混合信号，我们可以看到其包含了不同频率的分量。

数字信号处理实验报告实验一 信号、系统及系统响应一、实验目的(1) 熟悉连续信号经理想采样前后的频谱变化关系， 加深对时域采样定理的理解。

(2) 熟悉时域离散系统的时域特性。

(3) 利用卷积方法观察分析系统的时域特性。

(4) 掌握序列傅里叶变换的计算机实现方法， 利用序列的傅里叶变换对连续信号、 离散信号及系统响应进行频域分析。

二、实验原理与方法 1. 时域采样定理:对一个连续信号xa(t)进行理想采样的过程如下： xa1(t)=xa(t)p(t)其中xa1(t)为xa(t)的理想采样,p(t)为周期冲击脉冲。

xa1(t)的傅里叶变换Xa1(j Ω)为:11()[()]m Xa j Xa j m s T +∞=-∞Ω=Ω-Ω∑表明Xa1(j Ω)为Xa(j Ω)的周期延拓，其延拓周期为采样角频率（s Ω=2π/T ）。

离散信号和系统在时域均可用序列来表示。

2. LTI 系统的输入输出关系: y(n)=x(n)*h(n)=()()m x m h n m +∞=-∞-∑()()()j j j Y e X e H e ωωω=三、实验内容1. 分析采样序列的特性。

1) 取模拟角频w=70.7*pi rad/s ，采样频率fs=1000Hz>2w ，发现无频谱混叠现象。

2) 改变采样频率， fs=300 Hz<2w ，频谱产生失真。

3) 改变采样频率， fs=200Hz<2w，频谱混叠，产生严重失真2. 时域离散信号、系统和系统响应分析。

1) 观察信号xb(n)和系统hb(n)的时域和频域特性；利用线性卷积求信号xb(n)通过系统hb(n)的响应y(n)，比较所求响应y(n)和hb(n)的时域及频域特性，注意它们之间有无差别，绘图说明，并用所学理论解释所得结果。

2) 观察系统ha(n)对信号xc(n)的响应特性。

可发现：信号通过系统，相当于x(n)与系统函数h(n)卷积，时域卷积即对应频域函数相乘。

NANCHANG UNIVERSITY数字图象处理实验报告专业：通信工程班级：121班学号：6100212024学生姓名：徐万然2015年4月20日目录实验1：图像信号的数字化实验2：图像灰度级修正实验3：图像的平滑滤波实验4：图像的锐化处理实验5：图像的伪彩色处理实验6：图像的几何变化实验7：图像的复原处理实验8：图像的正交变换实验一：图像信号的数字化一、实验目的通过本实验了解图像的数字化参数取样频率（象素个数）、量化层数与图像质量的关系。

二、实验内容编写并调试图像数字化程序，要求参数k，n 可调。

其中k为亚抽样比例；n 为量化比特数；选择任意图像进行处理，在显示器上观察各种数字化参数组合下的图像效果。

三、实验程序f=imread('Water lilies.jpg');%读入一张图片f1=rgb2gray(f);%将rgb值转换为灰度图subplot(3,3,1),imshow(f),title('灰度图');%显示这幅图像f2=im2bw(f1);%将图像转换为二值图subplot(3,3,2),imshow(f2),title('二值图');%显示这幅图像f3=~f2;%对图像进行取反操作subplot(3,3,3),imshow(f3),title('取反图');%显示这幅图像f4=imnoise(f,'gaussian');%subplot(3,3,4),imshow(f4),title('加高斯噪声图');%对象进行预操作，加入高斯噪声h=ones(5,5)/25;%设计一个5*5的均值滤波器f5=imfilter(f4,h);%对图像进行均值滤波subplot(3,3,5),imshow(f5),title('平滑滤波图');%显示这幅图像f6=imadjust(f,[0,1],[0,1]);%对图像灰度值进行归一化处理subplot(3,3,6),imshow(f6),title('灰度级修正图1');%显示这幅图像f7=imadjust(f,[0,0.8],[0,1]);%降低输入的灰度值subplot(3,3,7),imshow(f7),title('灰度级修正图2');%显示这幅图像四、实验结果五、实验分析及心得通过本次的实验，我学会了使用MA TLAB来进行简单图像处理的步骤。

实验一、离散时间系统及离散卷积1、单位脉冲响应源程序：function pr1() %定义函数pr1a=[1,-1,0.9]; %定义差分方程y(n)-y(n-1)+0.9y(n-2)=x(n) b=1;x=impseq(0,-20,120); %调用impseq函数n=[-40:140]; %定义n从-20 到120h=filter(b,a,x); %调用函数给纵座标赋值figure(1) %绘图figure 1 (冲激响应) stem(n,h); %在图中绘出冲激title('冲激响应'); %定义标题为:'冲激响应'xlabel('n'); %绘图横座标为nylabel('h(n)'); %绘图纵座标为h(n)figure(2) %绘图figure 2[z,p,g]=tf2zp(b,a); %绘出零极点图zplane(z,p)function [x,n]=impseq(n0,n1,n2) %声明impseq函数n=[n1:n2];x=[(n-n0)==0];结果：Figure 1:Figure 2:2、离散系统的幅频、相频的分析源程序：function pr2()b=[0.0181,0.0543,0.0543,0.0181];a=[1.000,-1.76,1.1829,-0.2781];m=0:length(b)-1; %m从0 到3l=0:length(a)-1; %l从0 到3K=5000;k=1:K;w=pi*k/K; %角频率wH=(b*exp(-j*m'*w))./(a*exp(-j*l'*w));%对系统函数的定义magH=abs(H); %magH为幅度angH=angle(H); %angH为相位figure(1)subplot(2,1,1); %在同一窗口的上半部分绘图plot(w/pi,magH); %绘制w(pi)-magH的图形grid;axis([0,1,0,1]); %限制横纵座标从0到1xlabel('w(pi)'); %x座标为 w(pi)ylabel('|H|'); %y座标为 angle(H)title('幅度，相位响应'); %图的标题为:'幅度，相位响应' subplot(2,1,2); %在同一窗口的下半部分绘图plot(w/pi,angH); %绘制w(pi)-angH的图形grid; %为座标添加名称xlabel('w(pi)'); %x座标为 w(pi)ylabel('angle(H)'); %y座标为 angle(H)结果：3、卷积计算源程序：function pr3()n=-5:50; %声明n从-5到50u1=stepseq(0,-5,50); %调用stepseq函数声用明u1=u(n)u2=stepseq(10,-5,50); %调用stepseq函数声用明u2=u(n-10) %输入x(n)和冲激响应h(n)x=u1-u2; %x(n)=u(n)-u(n-10)h=((0.9).^n).*u1; %h(n)=0.9^n*u(n)figure(1)subplot(3,1,1); %绘制第一个子图stem(n,x); %绘制图中的冲激axis([-5,50,0,2]); %限定横纵座标的范围title('输入序列'); %规定标题为:'输入序列'xlabel('n'); %横轴为nylabel('x(n)'); %纵轴为x(n)subplot(3,1,2); %绘制第二个子图stem(n,h); %绘制图中的冲激axis([-5,50,0,2]); %限定横纵座标的范围title('冲激响应序列'); %规定标题为:'冲激响应序列'xlabel('n'); %横轴为nylabel('h(n)'); %纵轴为h(n)%输出响应[y,ny]=conv_m(x,n,h,n); %调用conv_m函数subplot(3,1,3); %绘制第三个子图stem(ny,y);axis([-5,50,0,8]);title('输出响应'); %规定标题为:'输出响应'xlabel('n');ylabel('y(n)'); %纵轴为y(n)%stepseq.m子程序%实现当n>=n0时x(n)的值为1function [x,n]=stepseq(n0,n1,n2)n=n1:n2;x=[(n-n0)>=0];%con_m的子程序%实现卷积的计算function [y,ny]=conv_m(x,nx,h,nh)nyb=nx(1)+nh(1);nye=nx(length(x))+nh(length(h));ny=[nyb:nye];y=conv(x,h);结果：实验二、离散傅立叶变换与快速傅立叶变换1、离散傅立叶变换（DFT）源程序：function pr4()F=50;N=64;T=0.000625;n=1:N;x=cos(2*pi*F*n*T); %x(n)=cos(pi*n/16)subplot(2,1,1); %绘制第一个子图x(n)stem(n,x); %绘制冲激title('x(n)'); %标题为x(n)xlabel('n'); %横座标为nX=dft(x,N); %调用dft函数计算x(n)的傅里叶变换magX=abs(X); %取变换的幅值subplot(2,1,2); %绘制第二个子图DFT|X|stem(n,X);title('DFT|X|');xlabel('f(pi)'); %横座标为f(pi)%dft的子程序%实现离散傅里叶变换function [Xk]=dft(xn,N)n=0:N-1;k=0:N-1;WN=exp(-j*2*pi/N);nk=n'*k;WNnk=WN.^nk;Xk=xn*WNnk;结果：F=50,N=64,T=0.000625时的波形F=50,N=32,T=0.000625时的波形:2、快速傅立叶变换（FFT）源程序：%function pr5()F=50;N=64;T=0.000625;n=1:N;x=cos(2*pi*F*n*T); %x(n)=cos(pi*n/16) subplot(2,1,1);plot(n,x);title('x(n)');xlabel('n'); %在第一个子窗中绘图x(n)X=fft(x);magX=abs(X);subplot(2,1,2);plot(n,X);title('DTFT|X|');xlabel('f(pi)'); %在第二个子图中绘图x(n)的快速傅%里叶变换结果：3、卷积的快速算法源程序：function pr6()n=0:14;x=1.^n;h=(4/5).^n;x(15:32)=0;h(15:32)=0;%到此 x(n)=1, n=0~14; x(n)=0,n=15~32% h(n)=(4/5)^n, n=0~14; h(n)=0,n=15~32subplot(3,1,1);stem(x);title('x(n)');axis([1,32,0,1.5]); %在第一个子窗绘图x(n)横轴从1到32,纵轴从0到1.5 subplot(3,1,2);stem(h);title('h(n)');axis([1,32,0,1.5]); %在第二个子窗绘图h(n)横轴从1到32,纵轴从0到1.5 X=fft(x); %X(n)为x(n)的快速傅里叶变换H=fft(h); %H(n)为h(n)的快速傅里叶变换Y=X.*H; %Y(n)=X(n)*H(n)%Y=conv(x,h);y=ifft(Y); %y(n)为Y(n)的傅里叶反变换subplot(3,1,3) %在第三个子窗绘图y(n)横轴从1到32,纵轴从0到6 stem(abs(y));title('y(n=x(n)*h(n))');axis([1,32,0,6]);结果：实验三、IIR数字滤波器设计源程序：function pr7()wp=0.2*pi;ws=0.3*pi;Rp=1;As=25;T=1;Fs=1/T;OmegaP=(2/T)*tan(wp/2); %OmegaP(w)=2*tan(0.1*pi) OmegaS=(2/T)*tan(ws/2); %OmegaS(w)=2*tan(0.15*pi)ep=sqrt(10^(Rp/10)-1);Ripple=sqrt(1/(1+ep.^2));Attn=1/10^(As/20);N=ceil((log10((10^(Rp/10)-1)/(10^(As/10)-1)))/(2*log10(OmegaP/OmegaS) ));OmegaC=OmegaP/((10.^(Rp/10)-1).^(1/(2*N)));[cs,ds]=u_buttap(N,OmegaC);[b,a]=bilinear(cs,ds,Fs);[mag,db,pha,w]=freqz_m(b,a);subplot(3,1,1); %在第一个子窗绘制幅度响应的图形plot(w/pi,mag);title('幅度响应');xlabel('w(pi)');ylabel('H');axis([0,1,0,1.1]);set(gca,'XTickmode','manual','XTick',[0,0.2,0.35,1.1]);set(gca,'YTickmode','manual','YTick',[0,Attn,Ripple,1]);grid;subplot(3,1,2); %在第二个子窗以分贝为单位绘制幅度响应的图形plot(w/pi,db);title('幅度响应(dB)');xlabel('w(pi)');ylabel('H');axis([0,1,-40,5]);set(gca,'XTickmode','manual','XTick',[0,0.2,0.35,1.1]);set(gca,'YTickmode','manual','YTick',[-50,-15,-1,0]);grid;subplot(3,1,3); %在第三个子窗绘制相位响应的图形plot(w/pi,pha);title('相位响应');xlabel('w(pi)');ylabel('pi unit');%axis([0,1,0,1.1]);set(gca,'XTickmode','manual','XTick',[0,0.2,0.35,1.1]);set(gca,'YTickmode','manual','YTick',[-1,0,1]);grid;function [b,a]=u_buttap(N,OmegaC)[z,p,k]=buttap(N);p=p*OmegaC;k=k*OmegaC.^N;B=real(poly(z));b0=k;b=k*B;a=real(poly(p));function [mag,db,pha,w]=freqz_m(b,a)[H,w]=freqz(b,a,1000,'whole');H=(H(1:501))';w=(w(1:501))';mag=abs(H);db=20*log10((mag+eps)/max(mag));pha=angle(H);结果：实验四、FIR数字滤波器的设计源程序：function pr8()wp=0.2*pi;ws=0.35*pi;tr_width=ws-wp;M=ceil(6.6*pi/tr_width)+1;n=0:M-1;wc=(ws+wp)/2;alpha=(M-1)/2;m=n-alpha+eps;hd=sin(wc*m)./(pi*m);w_ham=(hamming(M))';h=hd.*w_ham;[mag,db,pha,w]=freqz_m(h,[1]);delta_w=2*pi/1000;Rp=-(min(db(1:wp/delta_w+1)));As=-round(max(db(ws/delta_w+1:501)));subplot(2,2,1);stem(n,hd);title('理想冲激响应');axis([0,M-1,-0.1,0.3]);ylabel('hd(n)');subplot(2,2,2);stem(n,h);title('实际冲激响应');axis([0,M-1,-0.1,0.3]);ylabel('h(n)');subplot(2,2,3);plot(w/pi,pha);title('滤波器相位响应');axis([0,1,-pi,pi]);ylabel('pha');set(gca,'XTickmode','manual','XTick',[0,0.2,0.3,1.1]); set(gca,'YTickmode','manual','YTick',[-pi,0,pi]); grid;subplot(2,2,4);plot(w/pi,db);title('滤波器幅度响应');axis([0,1,-100,10]);ylabel('H(db)');set(gca,'XTickmode','manual','XTick',[0,0.2,0.3,1.1]); set(gca,'YTickmode','manual','YTick',[-50,-15,0]);function [mag,db,pha,w]=freqz_m(b,a)[H,w]=freqz(b,a,1000,'whole');H=(H(1:501))';w=(w(1:501))';mag=abs(H);db=20*log10((mag+eps)/max(mag));pha=angle(H);结果：。
