隧道换拱现场施工方法(专家版)
- 格式:doc
- 大小:73.50 KB
- 文档页数:9

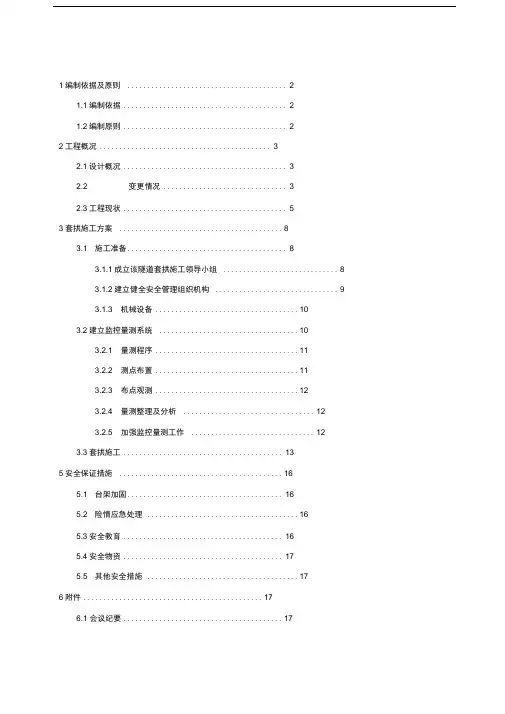

目录
1 编制依据及原则 (1)
1.1编制依据 (1)
1.2编制原则 (1)
2 工程概况 (1)
1
2
2 3 3
3
4
4
4
4
4
5
5
5
5
6 5 6
5.1 台架加固 (7)
5.2 险情应急处理 (7)
5.3 安全教育 (7)
5.4 安全物资 (7)
5.5 其他安全措施 (7)
6 附件 (7)
6.1 会议纪要 (8)
6.2 应急预案 (8)
常安隧道初支变形段套拱施工方案
(DK82+850~DK82+880段)
1 编制依据及原则
1.1编制依据
(1
(2
(3
(4
(5
(1)
(2)
(3)
(4)突
(5)
(6)采用先进的施工技术,坚持专业化作业与系统管理相结合,科学安排各项施工程序,通过建立先进的项目信息管理系统,实现施工组织的连续、均衡、紧凑、高效。
(7)按照生产组织工厂化、工序控制专业化、现场作业机械化、过程控制信息化的原则组织施工。
2 工程概况
2.1 设计概况
常安隧道位于浙江省杭州市富阳市境内,进口位于常安镇,出口位于场口镇,隧道起讫里程DK82+500~DK83+504,全长1004m,其中正洞长909m、明洞长59m、斜切式洞门长36m,围岩分布
情况为:Ⅲ级围岩592m,台阶法施工;Ⅳ级围岩217m,三台阶法施工、Ⅴ级围岩195m,三台阶临
时仰拱法施工。详见隧道围岩分级表。
常安隧道围岩分级表
ε3h°∠30
为炭质泥岩,灰色,强风化,节理裂隙发育,岩层破碎,地下水不发育,通过四方签认将此段变更为Ⅳ级围岩,支护类型为Ⅳb。
2.3 工程现状
常安隧道于2015年3月1日正式进洞,现场按照设计图纸进行施工,截止9月12日,上台阶施工到DK82+960,计412m;下台阶施工到DK82+915,计367m;仰拱施工至DK82+850,计292m;
衬砌施工至DK82+830,计262m。施工纵断面见图1。
当日,经现场测量发现DK82+850~+880段右侧边墙初期支护存在变形现象,拱架侵入衬砌结构,
后续施工无法保证衬砌厚度,存在安全隐患,我部立即停止隧道内的一切施工,此时掌子面施工到DK82+960,仰拱施工到DK82+850,衬砌施工到DK82+830;9月16日,杭黄公司组织相关单位召开了常安隧道DK82+850~+880段右侧边墙初支变形侵限处理方案会议,要求DK82+850~+880变形段采用临时仰拱加固处理并完成DK82+880~+910段衬砌浇筑后,进行DK82+850~+880变形段的换拱施工,
完成后及时施作仰拱和衬砌,消除安全隐患,方可恢复掌子面开挖施工。施工纵断面见图2。
图2
22螺
隧道
40cm,
但此段换拱施工工期较长,严重影响业主要求工期节点,根据10月10日会议纪要精神,要求在此段增加临时套拱进行加固,完成后恢复掌子面施工,隧道贯通后再处理侵限问题。
DK82+850~+880段临时加固方案:在现有初支上增设钢拱架,喷射混凝土,形成封闭拱圈进行加固,钢拱架采用I18型钢,每隔3m设置3m拱圈(4榀钢架)。设置钢拱架既能起到临时加固,
又有利于后期的换工施工。
3.1 施工准备
3.1.1 成立该隧道套拱施工领导小组
建立质量责任制,将质量目标层层分解,制定各级、各部门质量工作岗位责任制,明确具体的质量责任,把质量管理的每项工作、每个环节具体落实到每一个部门、每一个人,切实把质量工作
落到实处。
组长职责:项目经理作为第一责任人主要组织实施套拱方案,制定落实质量和技术保证措施。
定期向建设单位、监理和质量管理部门汇报施工情况。
副组长职责:项目总工具体编制该隧道套拱方案并组织落实,对施工过程组织技术人员进行监
督、
图3-2 安全管理组织机构框图
3.1.3 机械设备
利用该隧道现有设备提前加工台架、马凳、钢拱架、钢筋网、系统锚杆,按照设计及方案要求
加工锁脚钢管;配备压浆机、电焊机等。
3.2 建立监控量测系统
3.2.1 量测程序
监控量测的目的在于监测围岩变形和压力情况,验证支护衬砌的设计效果,保证围岩稳定和施
工安全;提供判断围岩和支护系统基本稳定的依据,确定衬砌的施做时间;通过对量测数据的分析处理,掌握地层稳定性变化规律,预见事故和险情,作为调整和休整支护参数及施工方法的依据,
提供围岩和支护衬砌最终稳定的信息。监控量测流程见图3-3。
图3-3 监控量测流程图
3.2.2 测点布置
在常安隧道套拱施工过程中,监控量测严格进行拱顶下沉量测、水平净空收敛量测两项量测,
按每5
5
进行分析。
3.2.5 加强监控量测工作
①监控量测不仅对原初期支护钢架变形进行观测,对增加的套拱同样要加强观测,量测人员应
及时对测量结果进行分析。
②套拱安装过程中注意观察初期支护状态包括喷砼层是否产生裂缝、剥离和剪切破坏、支撑是否压屈变形进行观察分析。对以上情况进行详细描述、记录,并予以评估,作为及时采取支护参数
选择的参考及量测等级选择的依据。
③量测方法及频率
现场量测时根据开挖、套拱施工各工序作业持续时间加大测量频率。
3.3 套拱施工
套拱施工前先对拱部及边墙围岩进行加固处理,拱部及边墙均采用3.5m长的φ42小导管径向支护并注水泥浆液,小导管呈梅花型布置,间距1.0m×1.0m,水泥浆水灰比为1:1,注浆压力为
0.5~1.0MPa。
定位,
1.0m(呈“八”字形焊接),形成整体。钢架加固完成后及时施做锁脚钢管,最后将钢架与初支间的间隙用喷射混凝土回填密实。每环套拱钢架上设监控量测点,施工时对钢架变形和位移进行量测监控。为保证施做的套拱拱架与变形段的Ⅳa初支面密贴,调整临时拱架连接钢板尺寸,连接钢板
尺寸如图3-7。
图3-7 临时钢架连接钢板尺寸
5 安全保证措施
