高中物理稳恒电流试题经典
一、稳恒电流专项训练

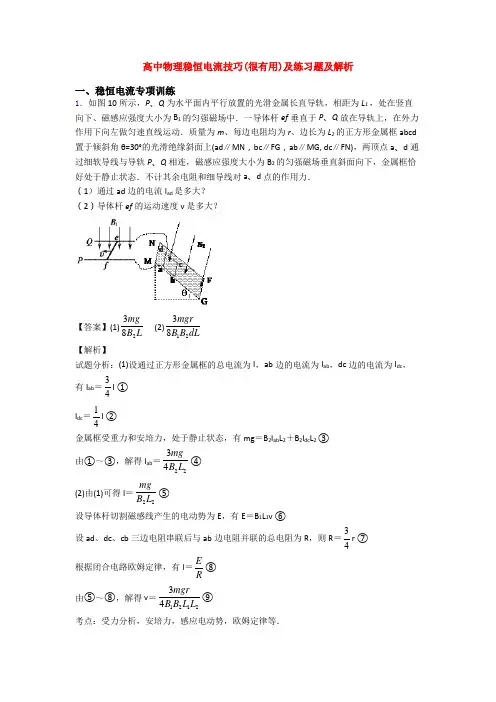

1．如图10所示，P 、Q 为水平面内平行放置的光滑金属长直导轨，相距为L 1 ，处在竖直向下、磁感应强度大小为B 1的匀强磁场中．一导体杆ef 垂直于P 、Q 放在导轨上，在外力作用下向左做匀速直线运动．质量为m 、每边电阻均为r 、边长为L 2的正方形金属框abcd 置于倾斜角θ=30°的光滑绝缘斜面上(ad ∥MN ，bc ∥FG ，ab ∥MG, dc ∥FN)，两顶点a 、d 通过细软导线与导轨P 、Q 相连，磁感应强度大小为B 2的匀强磁场垂直斜面向下，金属框恰好处于静止状态．不计其余电阻和细导线对a 、d 点的作用力． （1）通过ad 边的电流I ad 是多大？ （2）导体杆ef 的运动速度v 是多大？
【答案】(1)238mg B L (2)1238mgr
B B dL
【解析】
试题分析：(1)设通过正方形金属框的总电流为I ，ab 边的电流为I ab ，dc 边的电流为I dc ， 有I ab ＝3
4
I ① I dc ＝
1
4
I ② 金属框受重力和安培力，处于静止状态，有mg ＝B 2I ab L 2＋B 2I dc L 2 ③
由①～③，解得I ab ＝
2234mg
B L ④ (2)由(1)可得I ＝22
mg
B L ⑤
设导体杆切割磁感线产生的电动势为E ，有E ＝B 1L 1v ⑥
设ad 、dc 、cb 三边电阻串联后与ab 边电阻并联的总电阻为R ，则R ＝3
4
r ⑦ 根据闭合电路欧姆定律，有I ＝
E R
⑧ 由⑤～⑧，解得v ＝
1212
34mgr
B B L L ⑨ 考点：受力分析，安培力，感应电动势，欧姆定律等．
2．如图，ab 和cd 是两条竖直放置的长直光滑金属导轨，MN 和M′N′是两根用细线连接的金属杆，其质量分别为m 和2m.竖直向上的外力F 作用在杆MN 上，使两杆水平静止，并刚好与导轨接触；两杆的总电阻为R ，导轨间距为l.整个装置处在磁感应强度为B 的匀强磁场中，磁场方向与导轨所在平面垂直．导轨电阻可忽略，重力加速度为g.在t ＝0时刻将细线烧断，保持F 不变，金属杆和导轨始终接触良好．求：
(1)细线烧断后，任意时刻两杆运动的速度之比； (2)两杆分别达到的最大速度． 【答案】（1）1221v v = （2）12243mgR v B l = ；22223mgR v B l
= 【解析】 【分析】
细线烧断前对MN 和M'N'受力分析，得出竖直向上的外力F=3mg ，细线烧断后对MN 和M'N'受力分析，根据动量守恒求出任意时刻两杆运动的速度之比．分析MN 和M'N'的运动过程，找出两杆分别达到最大速度的特点，并求出． 【详解】
解：（1）细线烧断前对MN 和M'N'受力分析，由于两杆水平静止，得出竖直向上的外力F=3mg ．设某时刻MN 和M'N'速度分别为v 1、v 2． 根据MN 和M'N'动量守恒得出：mv 1﹣2mv 2=0 解得：
1
2
2v v =： ① （2）细线烧断后，MN 向上做加速运动，M'N'向下做加速运动，由于速度增加，感应电动势增加，MN 和M'N'所受安培力增加，所以加速度在减小．当MN 和M'N'的加速度减为零时，速度最大．对M'N'受力平衡：BIl=2mg②，E
I R
=③，E=Blv 1+Blv 2 ④ 由①﹣﹣④得：12243mgR v B l =、2
22
23mgR
v B l = 【点睛】
能够分析物体的受力情况，运用动量守恒求出两个物体速度关系．在直线运动中，速度最大值一般出现在加速度为0的时刻．

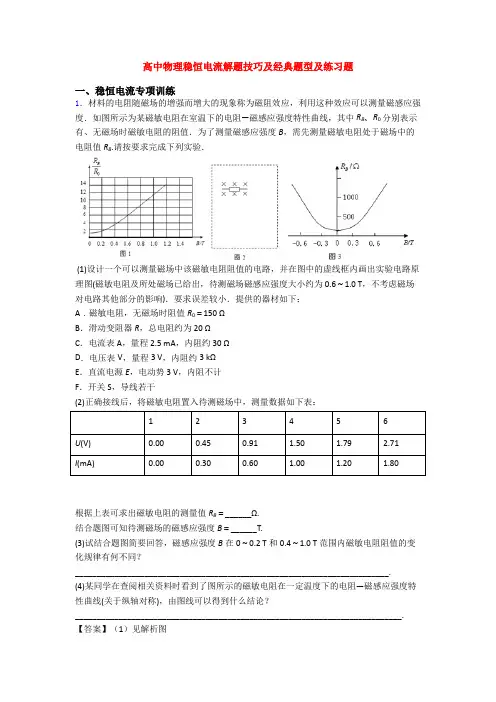

3．材料的电阻随磁场的增强而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强
度．如图所示为某磁敏电阻在室温下的电阻—磁感应强度特性曲线，其中R B、R0分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值R B.请按要求完成下列实验．
(1)设计一个可以测量磁场中该磁敏电阻阻值的电路，并在图中的虚线框内画出实验电路原理图(磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0 T，不考虑磁场对电路其他部分的影响)．要求误差较小．提供的器材如下：
A．磁敏电阻，无磁场时阻值R0＝150 Ω
B．滑动变阻器R，总电阻约为20 Ω
C．电流表A，量程2.5 mA，内阻约30 Ω
D．电压表V，量程3 V，内阻约3 kΩ
E．直流电源E，电动势3 V，内阻不计
F．开关S，导线若干
(2)正确接线后，将磁敏电阻置入待测磁场中，测量数据如下表：
123456
U(V)0.000.450.91 1.50 1.79 2.71
I(mA)0.000.300.60 1.00 1.20 1.80
根据上表可求出磁敏电阻的测量值R B＝______Ω.
结合题图可知待测磁场的磁感应强度B＝______T.
(3)试结合题图简要回答，磁感应强度B在0～0.2 T和0.4～1.0 T范围内磁敏电阻阻值的变化规律有何不同？
________________________________________________________________________.
(4)某同学在查阅相关资料时看到了图所示的磁敏电阻在一定温度下的电阻—磁感应强度特性曲线(关于纵轴对称)，由图线可以得到什么结论？
___________________________________________________________________________.【答案】（1）见解析图
（2）1500；0.90
（3）在0～0.2T范围内，磁敏电阻的阻值随磁感应强度非线性变化（或不均匀变化）；在
