工程图纸设计各个字母代表什么意思修订稿

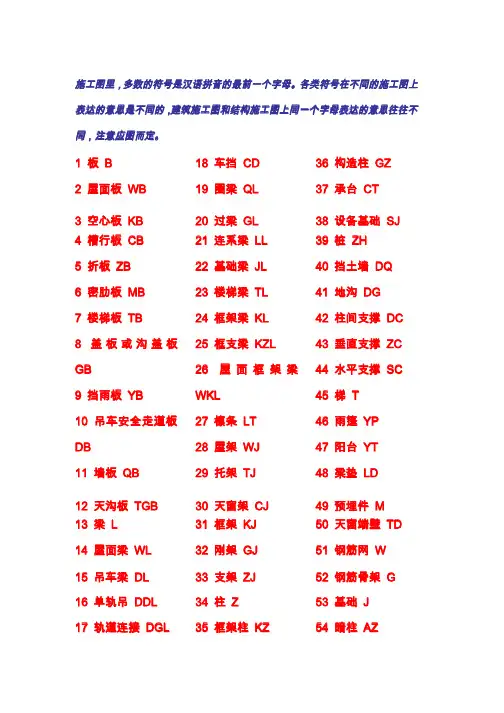

施工图里，多数的符号是汉语拼音的最前一个字母。

各类符号在不同的施工图上表达的意思是不同的，建筑施工图和结构施工图上同一个字母表达的意思往往不同，注意应图而定。

1 板B
2 屋面板WB
3 空心板KB
4 槽行板CB
5 折板ZB
6 密肋板MB
7 楼梯板TB
8 盖板或沟盖板GB
9 挡雨板YB
10 吊车安全走道板DB
11 墙板QB
12 天沟板TGB
13 梁L
14 屋面梁WL
15 吊车梁DL
16 单轨吊DDL
17 轨道连接DGL 18 车挡CD
19 圈梁QL
20 过梁GL
21 连系梁LL
22 基础梁JL
23 楼梯梁TL
24 框架梁KL
25 框支梁KZL
26 屋面框架梁
WKL
27 檩条LT
28 屋架WJ
29 托架TJ
30 天窗架CJ
31 框架KJ
32 刚架GJ
33 支架ZJ
34 柱Z
35 框架柱KZ
36 构造柱GZ
37 承台CT
38 设备基础SJ
39 桩ZH
40 挡土墙DQ
41 地沟DG
42 柱间支撑DC
43 垂直支撑ZC
44 水平支撑SC
45 梯T
46 雨篷YP
47 阳台YT
48 梁垫LD
49 预埋件M
50 天窗端壁TD
51 钢筋网W
52 钢筋骨架G
53 基础J
54 暗柱AZ
KZ2 是一种框架柱，编号为KZ2。

各类梁钢筋的表示方法在建筑设计图中，L表示是梁、LL表示是连续梁、QL表示圈梁、JL表示基础梁、TL表示是梯梁、DL表示是地梁， KL表示框架梁；WKL表示屋面框架梁；KZL表示框支梁； XL表示悬挑梁；JSL表示井式梁。

Z表示柱、GZ表示构造柱、KZ表示框架柱，M表示是门、C表示是窗。

１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。

需要注意的是此处表示间距不是用"＠"，而是用"－"。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。

２．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。

注写时，须将架立筋写入括号内。

例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。

在图纸上所有符号.字母所代表的寄义：【2 】1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB 10 吊车安全走道板DB11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道衔接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 持续梁LL22 基本梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 装备基本SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支持DC 43 垂直支持ZC44 程度支持SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基本J 54 暗柱AZ若何看图纸上的一些符号在建筑设计图中,l表示是梁.ll表示是持续梁.ql表示圈梁.jl表示基本梁.tl表示是梯梁.dl表示是地梁,z表示柱.gz表示构造柱.kz表示框架柱,m表示是门.c表示是窗.下面谈谈一些经验,与博友共享.1.正规的建筑设计,要有设计者签名,建筑图纸负责人签名,核定者签名,校订人签名,并加盖出钤记,注册执业章.2.建筑设计图纸中,长度一般以mm为,有加以解释的除外;看图时留意联合“建筑用料解释”与其他图纸进行分解.“建筑用料解释”中,在各小项的前面有打上“√”的,为该设计所采用的做法.没有打勾的,非该设计所采用的做法.3.如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍.”解读为：强度为c 的钢筋混凝土构造的基本梁,宽240mm,高400mm,配4条直径16厘（16mm）螺纹的主钢筋,每距离200mm箍一个直径6厘的钢筋长方形环络.(长方形环络长约340--350 mm ,宽约180mm--190mm).4.如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200.”个中,“］6＠200”为不规范标注,应为“φ6＠200”.解读为：强度为c20的钢筋混凝土构造的小梁,截面为长240mm,宽240mm,配4条直径12厘（12mm）螺纹的主钢筋,每距离200mm箍一个直径6厘钢筋的长方形络.小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度,因为圈梁与板面是浇筑在一路.5.如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖.“m5”表示水泥砂浆的强度等级,“mu10”表示贝灰砂砖的强度等级.mu10代表贝灰砂砖的抗压强度平均值≥10mpa.6.ql表示圈梁,圈梁的做法,平日用于砖混衡宇建筑构造(混杂构造),即先砌墙,后用钢筋混凝土浇筑圈梁及板面.7.框架构造的做法,即先浇筑柱体,大梁.小梁.板面等.待拆失落模板后再砌墙体.8.根据质监的请求,可以请求承建方供给钢筋（每批次）的及格证,水泥（每批次）的及格证,mu10贝灰砂砖（每批次）的及格证,水泥砼的测试及格证.建筑图纸家建筑图纸符号一.箍筋表示办法：⑴φ10@100/200(2) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍.⑵φ10@100/200(4) 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍.⑶φ8@200(2) 表示箍筋为φ8,间距为200,双肢箍.⑷φ8@100(4)/150(2) 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍.一. 梁上主筋和梁下主筋同时表示办法：⑴ 3Φ22,3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20.⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18.⑶ 4Φ25,4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25.⑷ 3Φ25,5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25.二. 梁上部钢筋表示办法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋,通长布置,用于双肢箍.⑵ 2Φ22+（4Φ12）表示2Φ22 为通长,4φ12架立筋,用于六肢箍.⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25,下排为2Φ25.⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,平均布置.三. 梁腰中钢筋表示办法：⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12.⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14.⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22.⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18.四. 梁下部钢筋表示办法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋,4Φ25 全体伸入支座内.⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25.⑶ 6Φ25 （-2 ）/4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全体伸入支座.⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋,上排筋为5根.2Φ25伸入支座,3Φ22,不伸入支座.下排筋5Φ25,通长布置.五. 标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL7(3) 300×700 表示框架梁7,有三跨,断面宽300,高700.Y500×250 表示梁下加腋,宽500,高250.N4Φ18 表示梁腰中抗扭钢筋.φ10@100/200(2) 2Φ25 表示箍筋和架立筋.-0.100 表示梁上皮标高.钢筋混凝土粘结锚固才能可以由四种门路得到：①钢筋与混凝土接触面上化学吸附感化力,也称胶结力.②混凝土压缩,将钢筋紧紧握固而产生摩擦力.③钢筋表面凹凸不平与混凝土之间产生的机械咬合感化,也称咬合力.④钢筋端部加弯钩.弯折或在锚固区焊短钢筋.焊角钢来供给锚固才能.为了破坏钢筋.防腐化.防火以及增强钢筋与混凝土的粘结力,在构件中的钢筋外面要留有破坏层（图3.3.3）.根据钢筋混凝土构造设计规范划定,梁.柱的破坏层最小厚度为25mm,板和墙的破坏层厚度为10～15mm.正筋就是正弯矩筋,简略的说,就是对于受弯构件来说,如梁板等,下部受拉的部位的钢筋,对于持续梁板,一般就在跨中, 同理,负筋一般在支座处(上部受拉)通长钢筋就是指在所标的区段内通长设置,直径可以不雷同,可以采用搭接衔接情势,保证梁各个部位的这个部分钢筋都能施展其抗拉强度,并且两头应按受拉锚固的钢筋贯通筋是指贯串于构件（如梁）全部长度的钢筋,中央既不弯起也不中止,当钢筋过长时可以搭接或焊接,但不转变直径.贯通筋既可所以受力钢筋,也可所以架力钢筋.支座有负筋,是相对而言的,一般应当是指梁的支座部位用以抵消负弯矩的钢筋,俗称担担筋.一般构造构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板.梁的上部钢筋,有些上部设置装备摆设的构造钢筋习惯上也称为负筋.当梁.板的上部钢筋通长时,大家也习惯地称之为上部钢筋.至于端支座负筋,中央支座负筋就是两头的和中央的盖筋别名盖铁.扣筋,平日设置在板的支座（端支座,中央支座）,地位在板的上皮,其感化是抵抗板的负弯矩,也可以叫板负筋如今板中差不多都有两层,基层筋都是通长的,应当叫主筋,而板负筋是架起来的,板负筋根据设计的不同也不一样,有板上全放的,也有不全放的,不全放的设计一般是长度有梁短跨的1/4 吊筋是将感化于混凝土梁式构件底部的分散力传递至顶部,是进步梁推却分散荷载抗剪才能的一种钢筋,外形如元宝,又称为元宝筋.重要感化是：因为梁的某部受到大的分散荷载感化,可能会使梁上引起斜裂痕,特殊是力感化在受拉区内,为了使梁体不产生局部轻微损坏,同时使梁体的材料施展各自的感化而设置的,重要布置在剪力有大幅突变部位,防止该部位产生过大的裂痕,引起构造的损坏,就必须配吊筋了,还要加配附加箍筋.“腹筋” 感化：梁的抗扭它在设计上属构造配筋,即力学上不用设计盘算具体力的大小,按国度设计规范的构造请求查得此数据.当梁嵬峨到必定请求时,就得加设腰筋,按若干.加多大规格按构造请求规范查得.1. 什么是负弯矩：在弯矩图上（假如你学过构造力学你可以跳过这一部分）,向上弯起的弯矩是正弯矩,反之,向下弯起的弯矩就是负弯矩;打个比方,你用手拗一只筷子,向下拗的时刻,是筷子下部先断;这是正弯矩,向上拗的时刻,是是筷子上部先断,这是负弯矩;明确了正负弯的差别,你就可以往下看了;2.为抵抗负弯矩而设置的钢筋就叫负弯矩筋,在工地上常常简称为“负筋”,一般来说,常碰着的负弯矩筋有两种,一种是楼板与梁交代的地方,也就是楼板“生根”的地方,在这个地方,在楼板受力的影响下,应当是梁面受力,对楼板来说,这就是负弯矩筋,一般长度为跨过梁面1米阁下;另一种就是梁的支座处,因为梁支端两头受向下的弯矩,在梁支座处,消失负弯矩,这是一个症结部位,常按锚固请求放必定的负筋2. 根据GB50010-2002,在温度,压缩应力较大的现浇板区域内,钢筋间距宜取为150~200MM,并应在板的未配筋表面布置温度压缩钢筋. 温度压缩钢筋可应用原有钢筋贯通布置,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的请求搭接或在周边构件中锚固箍筋肢数区分（单肢箍.双肢箍.四肢箍等）箍筋的感化主如果用来知足斜截面抗剪强度,并联络受力主筋和受压区混凝土使其配合工作,此外,用来固定主钢筋的地位而使构件（梁或者柱）内各类钢筋构成钢筋骨架的钢筋.常见的箍筋有单肢箍筋（又叫拉钩）.启齿矩形箍筋.关闭矩形箍筋.菱形箍筋.异形箍筋.圆形箍筋和螺旋箍筋（常用于桩）等.拉钩在钢筋工程中,以梁断面钢筋为例,箍筋的每一个立边叫作一个肢,一个立边的箍筋称为单肢箍,闭合矩形的箍筋因为有两个立边,称为双肢箍,由两个双肢箍筋组合而成的一组箍筋称为四肢箍,除此而外,还有效3个双肢箍构成的六肢箍等等.一个成方形的箍筋就是叫双肢箍！两个成方形的箍筋并立应用就叫四肢箍！三个成方形的箍筋并立应用就叫六肢箍！以此类推……假如里面用拉钩的话,就有可能成为了三肢箍,五肢箍等等！把梁剖断看,看到2根箍筋就是双肢箍,看到4根钢筋就是四肢箍.箍筋的肢数是看梁统一截面内涵高度偏向箍筋的根数.小截面梁因宽度较小,响应产生的梁内剪力较小,采用单肢箍即可,相似于一个S钩.像一般的单个关闭箍筋,在高度偏向就有两根钢筋,属于双肢箍.再如,截面宽较大的统一截面采用两个关闭箍并互相错开高度偏向就有四根钢筋,属于四肢箍.以此类推.下图是柱子的箍筋肢数区分：箍筋加密区加密是对于抗震构造来说的.根据抗震等级的不同,加密的划定也不同.一般来说,对于钢筋混凝土框架的梁的端部和每层柱子的两头都要进行加密.梁端的加密区长度一般取 1.5倍的梁高.柱子加密区长度一般取1/6每层柱子的高度.但最底层（一层）柱子的根部应取1/3的高度.对于特殊情形下的柱子还应全体加密.具体的可以参看《抗震设计规范》.别的,简支梁两头,1.5倍梁高处,悬挑梁全段加密.柱的箍筋加密规模应按下列划定采用：1 柱端取截面高度(圆柱直径),柱净高的1/6和500mm三者的最大值.2 底层柱柱根不小于柱净高的1/3;当有刚性地面时,除柱端外尚应取刚性地面高低各500mm.（有地下室时,底层柱为一层柱）3 剪跨比不大于2的柱和因设置填充墙等形成的柱净高与柱截面高度之比不大于4的柱,取全高.4 框支柱,取全高.5 一级及二级框架的角柱,取全高.纹钢及圆钢筋的重量表螺纹钢Φ9-0.499kg/mΦ10-0.617kg/mΦ12-0.888kg/mΦ14-1.21kg/mΦ16-1.58kg/mΦ18-2.00kg/mΦ20-2.47kg/mΦ22-2.98kg/mΦ25-3.85kg/mΦ28-4.83kg/mΦ32-6.31kg/mΦ40-9.87kg/m。

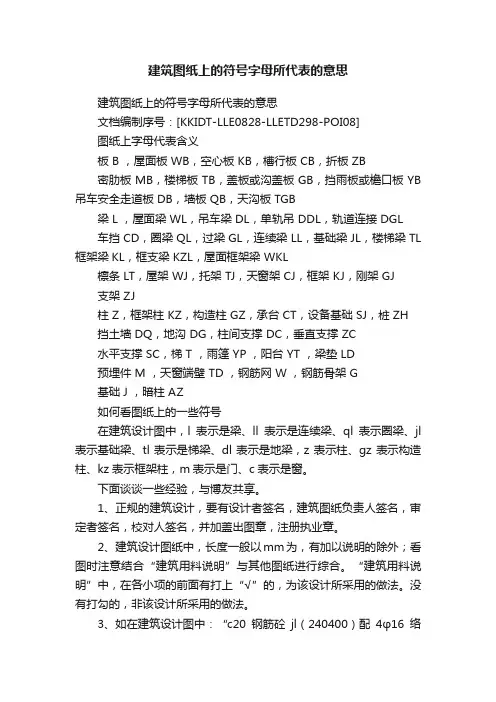

建筑图纸上的符号字母所代表的意思建筑图纸上的符号字母所代表的意思文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]图纸上字母代表含义板 B ，屋面板 WB，空心板 KB，槽行板 CB，折板 ZB密肋板 MB，楼梯板 TB，盖板或沟盖板 GB，挡雨板或檐口板 YB 吊车安全走道板 DB，墙板 QB，天沟板 TGB梁 L ，屋面梁 WL，吊车梁 DL，单轨吊 DDL，轨道连接 DGL车挡 CD，圈梁 QL，过梁 GL，连续梁 LL，基础梁 JL，楼梯梁 TL 框架梁KL，框支梁 KZL，屋面框架梁 WKL檩条 LT，屋架 WJ，托架 TJ，天窗架 CJ，框架 KJ，刚架 GJ支架 ZJ柱 Z，框架柱 KZ，构造柱 GZ，承台 CT，设备基础 SJ，桩 ZH挡土墙 DQ，地沟 DG，柱间支撑 DC，垂直支撑 ZC水平支撑 SC，梯 T ，雨篷 YP ，阳台 YT ，梁垫 LD预埋件 M ，天窗端壁 TD ，钢筋网 W ，钢筋骨架 G基础 J ，暗柱 AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl 表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

建筑电气中的W C C C F C代表什么意思Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】建筑电气中的WC、CC、FC代表什么意思？推荐答案工程图纸都有图纸设计说明各个字母代表什么意思都有SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内WC：暗敷设在墙内 CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管 FPC-阻燃塑料硬管CT-桥架 MR-金属线槽M-钢索 CP-金属软管PR-塑料线槽 RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内 CLC-暗敷在柱内WC-暗敷在墙内 CE-沿天棚顶敷设CC-暗敷在天棚顶内 SCE-吊顶内敷设FC-地板及地坪下 SR-沿钢索BE-沿屋架，梁 WE-沿墙明敷三，灯具安装方式的表示CS-链吊 DS-管吊W-墙壁安装 C-吸顶R-嵌入 S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC穿电线管敷设：MT 穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP 直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC 沿或跨柱敷设：AC暗敷设在柱内：CLC 沿墙面敷设：WS暗敷设在墙内：WC 沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P这两个应该是两种塑壳断路器的型号，HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P也是塑壳断路器的一种，额定电流32A，2极开关。

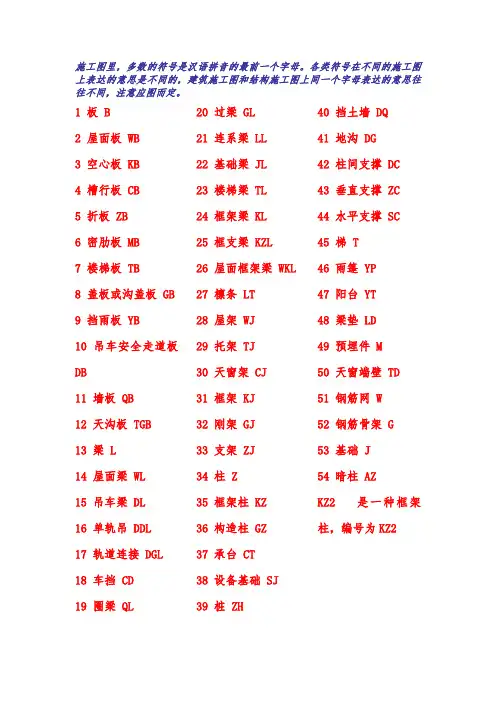

施工图里，多数的符号是汉语拼音的最前一个字母。

各类符号在不同的施工图上表达的意思是不同的，建筑施工图和结构施工图上同一个字母表达的意思往往不同，注意应图而定。

1 板B
2 屋面板WB
3 空心板KB
4 槽行板CB
5 折板ZB
6 密肋板MB
7 楼梯板TB
8 盖板或沟盖板GB
9 挡雨板YB
10 吊车安全走道板DB
11 墙板QB
12 天沟板TGB
13 梁L
14 屋面梁WL
15 吊车梁DL
16 单轨吊DDL
17 轨道连接DGL 18 车挡CD
19 圈梁QL
20 过梁GL
21 连系梁LL
22 基础梁JL
23 楼梯梁TL
24 框架梁KL
25 框支梁KZL
26 屋面框架梁
WKL
27 檩条LT
28 屋架WJ
29 托架TJ
30 天窗架CJ
31 框架KJ
32 刚架GJ
33 支架ZJ
34 柱Z
35 框架柱KZ
36 构造柱GZ
37 承台CT
38 设备基础SJ
39 桩ZH
40 挡土墙DQ
41 地沟DG
42 柱间支撑DC
43 垂直支撑ZC
44 水平支撑SC
45 梯T
46 雨篷YP
47 阳台YT
48 梁垫LD
49 预埋件M
50 天窗端壁TD
51 钢筋网W
52 钢筋骨架G
53 基础J
54 暗柱AZ
KZ2 是一种框架柱，编号为KZ2。

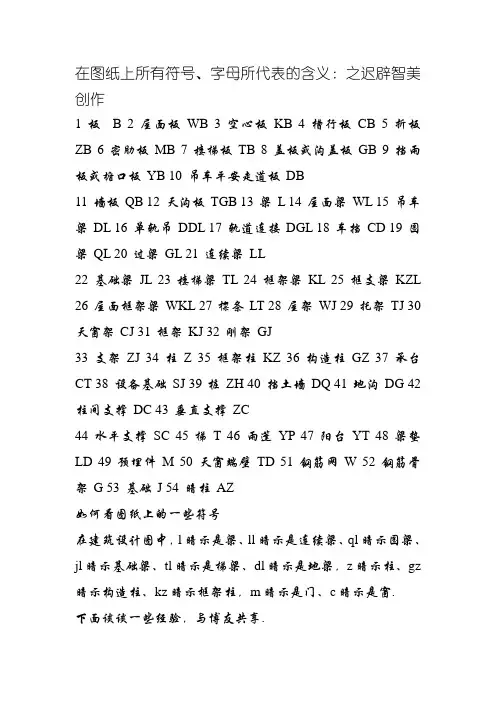

在图纸上所有符号、字母所代表的含义：之迟辟智美创作1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB 10 吊车平安走道板DB11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ如何看图纸上的一些符号在建筑设计图中，l暗示是梁、ll暗示是连续梁、ql暗示圈梁、jl暗示基础梁、tl暗示是梯梁、dl暗示是地梁，z暗示柱、gz 暗示构造柱、kz暗示框架柱，m暗示是门、c暗示是窗.下面谈谈一些经验，与博友共享.1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章.2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合.“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采纳的做法.没有打勾的，非该设计所采纳的做法.3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍.”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络.(长方形环络长约340--350 mm ，宽约180mm--190mm).4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200.”其中，“］6＠200”为不规范标注，应为“φ6＠200”.解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络.小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起.5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖.“m5”暗示水泥砂浆的强度品级，“mu10”暗示贝灰砂砖的强度品级.mu10代表贝灰砂砖的抗压强度平均值≥10mpa.6、ql暗示圈梁，圈梁的做法，通经常使用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面.7、框架结构的做法，即先浇筑柱体，年夜梁、小梁、板面等.待拆失落模板后再砌墙体.8、根据质监的要求，可以要求承建方提供钢筋（每批次）的合格证，水泥（每批次）的合格证，mu10贝灰砂砖（每批次）的合格证，水泥砼的测试合格证.建筑图纸家建筑图纸符号一、箍筋暗示方法：⑴φ10@100/200(2) 暗示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍.⑵φ10@100/200(4) 暗示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍.⑶φ8@200(2) 暗示箍筋为φ8，间距为200，双肢箍.⑷φ8@100(4)/150(2) 暗示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍.一、梁上主筋和梁下主筋同时暗示方法：⑴3Φ22，3Φ20 暗示上部钢筋为3Φ22, 下部钢筋为3Φ20.⑵2φ12，3Φ18 暗示上部钢筋为2φ12, 下部钢筋为3Φ18.⑶4Φ25，4Φ25 暗示上部钢筋为4Φ25, 下部钢筋为4Φ25.⑷3Φ25，5Φ25 暗示上部钢筋为3Φ25, 下部钢筋为5Φ25.二、梁上部钢筋暗示方法：（标在梁上支座处）⑴ 2Φ20 暗示两根Φ20的钢筋，通长安插，用于双肢箍.⑵2Φ22+（4Φ12）暗示2Φ22 为通长，4φ12架立筋，用于六肢箍.⑶6Φ25 4/2 暗示上部钢筋上排为4Φ25，下排为2Φ25.⑷ 2Φ22+ 2Φ22 暗示只有一排钢筋，两根在角部，两根在中部，均匀安插.三、梁腰中钢筋暗示方法：⑴ G2φ12 暗示梁两侧的构造钢筋，每侧一根φ12.⑵ G4Φ14 暗示梁两侧的构造钢筋，每侧两根Φ14.⑶ N2Φ22 暗示梁两侧的抗扭钢筋，每侧一根Φ22.⑷ N4Φ18 暗示梁两侧的抗扭钢筋，每侧两根Φ18.四、梁下部钢筋暗示方法：（标在梁的下部）⑴4Φ25 暗示只有一排主筋，4Φ25 全部伸入支座内.⑵ 6Φ25 2/4 暗示有两排钢筋，上排筋为2Φ25，下排筋4Φ25.⑶ 6Φ25 （-2 ）/4 暗示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座.⑷2Φ25 + 3Φ22（-3）/ 5Φ25 暗示有两排筋，上排筋为5根.2Φ25伸入支座，3Φ22，不伸入支座.下排筋5Φ25，通长安插.五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL7(3) 300×700 暗示框架梁7，有三跨，断面宽300，高700.Y500×250 暗示梁下加腋，宽500，高250.N4Φ18 暗示梁腰中抗扭钢筋.φ10@100/200(2) 2Φ25 暗示箍筋和架立筋.-0.100 暗示梁上皮标高.钢筋混凝土粘结锚固能力可以由四种途径获得：①钢筋与混凝土接触面上化学吸附作用力，也称胶结力.②混凝土收缩，将钢筋紧紧握固而发生摩擦力.③钢筋概况凹凸不服与混凝土之间发生的机械咬合作用，也称咬合力.④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力.为了呵护钢筋、防腐蚀、防火以及加强钢筋与混凝土的粘结力，在构件中的钢筋外面要留有呵护层（图 3.3.3）.根据钢筋混凝土结构设计规范规定，梁、柱的呵护层最小厚度为25mm，板和墙的呵护层厚度为10～15mm.正筋就是正弯矩筋,简单的说,就是对受弯构件来说,如梁板等,下部受拉的部位的钢筋,对连续梁板,一般就在跨中, 同理,负筋一般在支座处(上部受拉)通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采纳搭接连接形式，保证梁各个部位的这个部份钢筋都能发挥其抗拉强度，而且两端应按受拉锚固的钢筋贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径.贯通筋既可以是受力钢筋，也可以是架力钢筋.支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋.一般结构构件受力弯矩分正弯矩和负弯矩,抵当负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋.当梁、板的上部钢筋通长时，年夜家也习惯地称之为上部钢筋.至于端支座负筋，中间支座负筋就是两真个和中间的盖筋又名盖铁、扣筋，通常设置在板的支座（端支座，中间支座），位置在板的上皮，其作用是抵当板的负弯矩，也可以叫板负筋现在板中差未几都有两层，下层筋都是通长的，应该叫主筋，而板负筋是架起来的，板负筋根据设计的分歧也纷歧样，有板上全放的，也有不全放的，不全放的设计一般是长度有梁短跨的1/4吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，是提高梁接受集中荷载抗剪能力的一种钢筋,形状如元宝，又称为元宝筋.主要作用是：由于梁的某部受到年夜的集中荷载作用，可能会使梁上引起斜裂缝，特别是力作用在受拉区内，为了使梁体不发生局部严重破坏，同时使梁体的资料发挥各自的作用而设置的，主要安插在剪力有年夜幅突变部位，防止该部位发生过年夜的裂缝，引起结构的破坏，就必需配吊筋了，还要加配附加箍筋.“腹筋” 作用：梁的抗扭它在设计上属构造配筋，即力学上不用设计计算具体力的年夜小，按国家设计规范的构造要求查得此数据.当梁高年夜到一定要求时，就得加设腰筋，按几多、加多年夜规格按构造要求规范查得.1、什么是负弯矩：在弯矩图上（如果你学过结构力学你可以跳过这一部份），向上弯起的弯矩是正弯矩，反之，向下弯起的弯矩就是负弯矩；打个比如，你用手拗一只筷子，向下拗的时候，是筷子下部先断；这是正弯矩，向上拗的时候，是是筷子上部先断，这是负弯矩；明白了正负弯的区别，你就可以往下看了；2、为抵当负弯矩而设置的钢筋就叫负弯矩筋，在工地上经常简称为“负筋”，一般来说，常碰到的负弯矩筋有两种，一种是楼板与梁交接的处所，也就是楼板“生根”的处所，在这个处所，在楼板受力的影响下，应该是梁面受力，对楼板来说，这就是负弯矩筋，一般长度为跨过梁面1米左右；另一种就是梁的支座处，因为梁支端两端受向下的弯矩，在梁支座处，存在负弯矩，这是一个关键部位，常按锚固要求放一定的负筋2、依据GB50010-2002,在温度,收缩应力较年夜的现浇板区域内,钢筋间距宜取为150~200MM,并应在板的未配筋概况安插温度收缩钢筋. 温度收缩钢筋可利用原有钢筋贯通安插,也可另行设置构造钢筋网,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固箍筋肢数区分（单肢箍、双肢箍、四肢箍等）箍筋的作用主要是用来满足斜截面抗剪强度，并联结受力主筋和受压区混凝土使其共同工作，另外，用来固定主钢筋的位置而使构件（梁或者柱）内各种钢筋构成钢筋骨架的钢筋.罕见的箍筋有单肢箍筋（又叫拉钩）、开口矩形箍筋、封闭矩形箍筋、菱形箍筋、异形箍筋、圆形箍筋和螺旋箍筋（经常使用于桩）等.拉钩在钢筋工程中，以梁断面钢筋为例，箍筋的每一个立边叫作一个肢，一个立边的箍筋称为单肢箍，闭合矩形的箍筋因为有两个立边，称为双肢箍，由两个双肢箍筋组合而成的一组箍筋称为四肢箍，除此而外，还有用3个双肢箍组成的六肢箍等等.一个成方形的箍筋就是叫双肢箍！两个成方形的箍筋并立使用就叫四肢箍！三个成方形的箍筋并立使用就叫六肢箍！以此类推……如果里面用拉钩的话，就有可能成了三肢箍，五肢箍等等！把梁剖断看，看到2根箍筋就是双肢箍，看到4根钢筋就是四肢箍.箍筋的肢数是看梁同一截面内在高度方向箍筋的根数.小截面梁因宽度较小，相应发生的梁内剪力较小，采纳单肢箍即可，类似于一个S钩.像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于双肢箍.再如，截面宽较年夜的同一截面采纳两个封闭箍并相互错开高度方向就有四根钢筋，属于四肢箍.以此类推.下图是柱子的箍筋肢数区分：箍筋加密区加密是对抗震结构来说的.根据抗震品级的分歧，加密的规定也分歧.一般来说，对钢筋混凝土框架的梁的端部和每层柱子的两端都要进行加密.梁真个加密区长度一般取1.5倍的梁高.柱子加密区长度一般取1/6每层柱子的高度.但最底层（一层）柱子的根部应取1/3的高度.对特别情况下的柱子还应全部加密.详细的可以参看《抗震设计规范》.另外，简支梁两端,1.5倍梁高处,悬挑梁全段加密.柱的箍筋加密范围应按下列规定采纳：1 柱端取截面高度(圆柱直径)，柱净高的1/6和500mm 三者的最年夜值.2 底层柱柱根不小于柱净高的1/3；当有刚性空中时，除柱端外尚应取刚性空中上下各500mm.（有地下室时，底层柱为一层柱）3 剪跨比不年夜于2的柱和因设置填充墙等形成的柱净高与柱截面高度之比不年夜于4的柱，取全高.4 框支柱，取全高.5 一级及二级框架的角柱，取全高.纹钢及圆钢筋的重量表螺纹钢。

在图纸上所有符号、字母所代表的含义：1板B2屋面板WB3空心板KB4槽行板CB5折板ZB6密肋板MB7楼梯板TB8盖板或沟盖板GB9挡雨板或檐口板YB10 吊车安全走道板DB11墙板QB12天沟板TGB13梁L14屋面梁WL15吊车梁DL16单轨吊DDL17轨道连接DGL18车挡CD19圈梁QL20过梁GL21连续梁LL22基础梁JL23楼梯梁TL24框架梁KL25框支梁KZL26屋面框架梁WKL27檩条LT28屋架WJ29托架TJ30天窗架CJ31框架KJ32刚架GJ33支架ZJ34柱Z35框架柱KZ36构造柱GZ37承台CT38设备基础SJ39桩ZH40挡土墙DQ41地沟DG42柱间支撑DC43 垂直支撑ZC44水平支撑SC45梯T46雨篷YP47阳台YT48梁垫LD49预埋件M50天窗端壁TD51钢筋网W52钢筋骨架G53基础J54 暗柱AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200 箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350mm，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

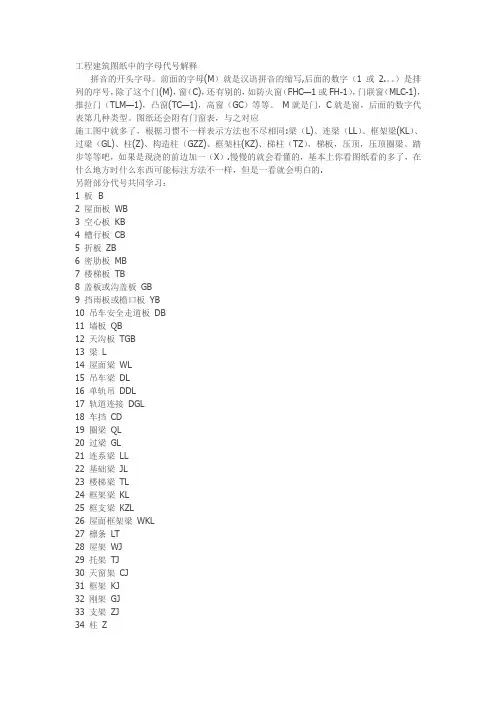

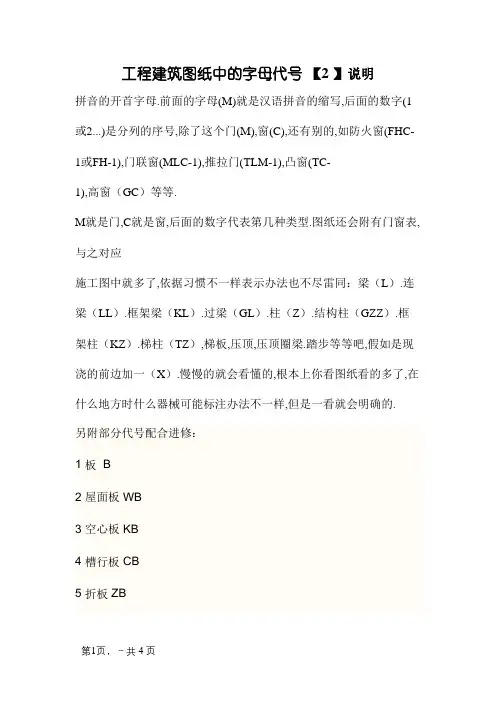

工程建筑图纸中的字母代号【2 】说明拼音的开首字母.前面的字母(M)就是汉语拼音的缩写,后面的数字(1或2...)是分列的序号,除了这个门(M),窗(C),还有别的,如防火窗(FHC-1或FH-1),门联窗(MLC-1),推拉门(TLM-1),凸窗(TC-1),高窗（GC）等等.M就是门,C就是窗,后面的数字代表第几种类型.图纸还会附有门窗表,与之对应施工图中就多了,依据习惯不一样表示办法也不尽雷同：梁（L）.连梁（LL）.框架梁（KL）.过梁（GL）.柱（Z）.结构柱（GZZ）.框架柱（KZ）.梯柱（TZ）,梯板,压顶,压顶圈梁.踏步等等吧,假如是现浇的前边加一（X）.慢慢的就会看懂的,根本上你看图纸看的多了,在什么地方时什么器械可能标注办法不一样,但是一看就会明确的.另附部分代号配合进修：1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB10 吊车安全走道板 DB11 墙板 QB12 天沟板 TGB13 梁 L14 屋面梁 WL15 吊车梁 DL16 单轨吊 DDL17 轨道衔接 DGL18 车挡 CD19 圈梁 QL20 过梁 GL21 连络梁 LL22 基本梁 JL23 楼梯梁 TL24 框架梁 KL25 框支梁 KZL26 屋面框架梁 WKL27 檩条 LT28 屋架 WJ29 托架 TJ30 天窗架 CJ31 框架 KJ32 刚架 GJ33 支架 ZJ34 柱 Z35 框架柱 KZ36 结构柱 GZ37 承台 CT38 装备基本 SJ39 桩 ZH40 挡土墙 DQ41 地沟 DG42 柱间支持 DC43 垂直支持 ZC44 程度支持 SC45 梯 T46 雨篷 YP47 阳台 YT48 梁垫 LD49 预埋件 M50 天窗端壁 TD51 钢筋网 W52 钢筋骨架 G53 基本 J54 暗柱 AZ。

工程建筑图纸中的字母代号解释拼音的开头字母。

前面的字母(M）就是汉语拼音的缩写,后面的数字（1或2.。

）是排列的序号，除了这个门(M)，窗（C)，还有别的，如防火窗（FHC—1或FH-1），门联窗（MLC-1)，推拉门（TLM—1)，凸窗(TC—1)，高窗（GC）等等。

M就是门，C就是窗，后面的数字代表第几种类型。

图纸还会附有门窗表，与之对应施工图中就多了，根据习惯不一样表示方法也不尽相同:梁（L)、连梁（LL）、框架梁(KL）、过梁（GL)、柱(Z)、构造柱（GZZ)、框架柱(KZ)、梯柱（TZ），梯板，压顶，压顶圈梁、踏步等等吧，如果是现浇的前边加一（X）.慢慢的就会看懂的，基本上你看图纸看的多了，在什么地方时什么东西可能标注方法不一样，但是一看就会明白的.另附部分代号共同学习：1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB10 吊车安全走道板DB11 墙板QB12 天沟板TGB13 梁L14 屋面梁WL15 吊车梁DL16 单轨吊DDL17 轨道连接DGL18 车挡CD19 圈梁QL20 过梁GL21 连系梁LL22 基础梁JL23 楼梯梁TL24 框架梁KL25 框支梁KZL26 屋面框架梁WKL27 檩条LT28 屋架WJ29 托架TJ30 天窗架CJ31 框架KJ32 刚架GJ33 支架ZJ34 柱Z35 框架柱KZ36 构造柱GZ37 承台CT38 设备基础SJ39 桩ZH40 挡土墙DQ41 地沟DG42 柱间支撑DC43 垂直支撑ZC44 水平支撑SC45 梯T46 雨篷YP47 阳台YT48 梁垫LD49 预埋件M50 天窗端壁TD51 钢筋网W52 钢筋骨架G53 基础J54 暗柱AZ。

在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB 10 吊车安全走道板 DB11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁 DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL21 连续梁 LL22 基础梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 构造柱 GZ 37 承台 CT 38 设备基础 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 基础 J 54 暗柱 AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl 表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

工程建筑图纸中的字母代解释WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-工程建筑图纸中的字母代号解释拼音的开头字母。

前面的字母(M)就是汉语拼音的缩写,后面的数字(1或2...)是排列的序号,除了这个门(M),窗(C),还有别的,如防火窗(FHC-1或FH-1),门联窗(MLC-1),推拉门(TLM-1),凸窗(TC-1)，高窗（GC）等等. M就是门，C就是窗，后面的数字代表第几种类型。

图纸还会附有门窗表，与之对应施工图中就多了，根据习惯不一样表示方法也不尽相同：梁（L）、连梁（LL）、框架梁（KL）、过梁（GL）、柱（Z）、构造柱（GZZ）、框架柱（KZ）、梯柱（TZ），梯板，压顶，压顶圈梁、踏步等等吧，如果是现浇的前边加一（X）。

慢慢的就会看懂的，基本上你看图纸看的多了，在什么地方时什么东西可能标注方法不一样，但是一看就会明白的。

另附部分代号共同学习：1 板?B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB10 吊车安全走道板 DB11 墙板 QB12 天沟板 TGB13 梁 L14 屋面梁 WL15 吊车梁 DL16 单轨吊 DDL17 轨道连接 DGL18 车挡 CD19 圈梁 QL20 过梁 GL21 连系梁 LL22 基础梁 JL23 楼梯梁 TL24 框架梁 KL25 框支梁 KZL26 屋面框架梁 WKL27 檩条 LT28 屋架 WJ29 托架 TJ30 天窗架 CJ31 框架 KJ32 刚架 GJ33 支架 ZJ34 柱 Z35 框架柱 KZ36 构造柱 GZ37 承台 CT38 设备基础 SJ39 桩 ZH40 挡土墙 DQ41 地沟 DG42 柱间支撑 DC43 垂直支撑 ZC44 水平支撑 SC45 梯 T46 雨篷 YP47 阳台 YT48 梁垫 LD49 预埋件 M50 天窗端壁 TD51 钢筋网 W52 钢筋骨架 G53 基础 J54 暗柱 AZ。

建筑图纸上的符字母所代表的意思HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】图纸上字母代表含义板 B ，屋面板 WB，空心板 KB，槽行板 CB，折板 ZB密肋板 MB，楼梯板 TB，盖板或沟盖板 GB，挡雨板或檐口板 YB吊车安全走道板 DB，墙板 QB，天沟板 TGB梁 L ，屋面梁 WL，吊车梁 DL，单轨吊 DDL，轨道连接 DGL车挡 CD，圈梁 QL，过梁 GL，连续梁 LL，基础梁 JL，楼梯梁 TL 框架梁 KL，框支梁KZL，屋面框架梁 WKL檩条 LT，屋架 WJ，托架 TJ，天窗架 CJ，框架 KJ，刚架 GJ支架 ZJ柱 Z，框架柱 KZ，构造柱 GZ，承台 CT，设备基础 SJ，桩 ZH挡土墙 DQ，地沟 DG，柱间支撑 DC，垂直支撑 ZC水平支撑 SC，梯 T ，雨篷 YP ，阳台 YT ，梁垫 LD预埋件 M ，天窗端壁 TD ，钢筋网 W ，钢筋骨架 G基础 J ，暗柱 AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

图纸上字母代表含义板 B ，屋面板 WB，空心板 KB，槽行板 CB，折板 ZB密肋板 MB，楼梯板 TB，盖板或沟盖板 GB，挡雨板或檐口板 YB吊车安全走道板 DB，墙板 QB，天沟板 TGB梁 L ，屋面梁 WL，吊车梁 DL，单轨吊 DDL，轨道连接 DGL车挡 CD，圈梁 QL，过梁 GL，连续梁 LL，基础梁 JL，楼梯梁 TL 框架梁 KL，框支梁 KZL，屋面框架梁 WKL檩条 LT，屋架 WJ，托架 TJ，天窗架 CJ，框架 KJ，刚架 GJ支架 ZJ柱 Z，框架柱 KZ，构造柱 GZ，承台 CT，设备基础 SJ，桩 ZH挡土墙 DQ，地沟 DG，柱间支撑 DC，垂直支撑 ZC水平支撑 SC，梯 T ，雨篷 YP ，阳台 YT ，梁垫 LD预埋件 M ，天窗端壁 TD ，钢筋网 W ，钢筋骨架 G基础 J ，暗柱 AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl 表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350 mm ，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

【最新整理，下载后即可编辑】在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB 10 吊车安全走道板DB11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl 表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

各类梁钢筋的表示方法在建筑设计图中，L表示是梁、LL表示是连续梁、QL表示圈梁、JL表示基础梁、TL表示是梯梁、DL表示是地梁， KL表示框架梁；WKL表示屋面框架梁；KZL表示框支梁； XL表示悬挑梁；JSL表示井式梁。

Z表示柱、GZ表示构造柱、KZ表示框架柱，M表示是门、C表示是窗。

１．梁箍筋梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。

箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。

A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。

需要注意的是此处表示间距不是用"＠"，而是用"－"。

当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。

18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。

２．梁上部贯通筋或架立筋梁上部贯通筋或架立筋根数，应根据结构受力要求及箍筋肢数等构造要求而定。

注写时，须将架立筋写入括号内。

例：2B22用于双肢箍；2B22+(4A12)用于六肢箍，其中2B22为贯通筋，4A12为架立筋。

工程图纸设计各个字母代表什么意思工程图纸设计各个字母代表什么意思标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]工程图纸都有图纸设计说明各个字母代表什么意思都有SR：沿钢敷设BE：沿或跨敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿面或面敷设ACE：在能进入人的内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在内ACC：暗敷设在不能进入的内FC：暗敷设在地面内SCE：内敷设,要穿金属管一，导线穿管表示SC-MT-电线管PC-硬管FPC-阻燃塑料硬管CT-MR-金属M-CP-PR-塑料RC-二，导线敷设方式的表示DB-TC-BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿顶敷设CC-暗敷在顶内SCE-内敷设F-地板及下SR-沿BE-沿，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿敷设：SC穿电线管敷设：MT穿管敷设：PC穿阻燃半管敷设：FPC敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用敷设：M穿敷设：KPC穿敷设：CP直接埋设：DB敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或面敷设：CE暗敷设在或内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，为63A（3联开关）DTQ30-32/2P 也是的一种，32A，2极开关。

图纸上字母代表含义板 B ，屋面板WB，空心板KB，槽行板CB，折板ZB密肋板MB，楼梯板TB，盖板或沟盖板GB，挡雨板或檐口板YB吊车安全走道板DB，墙板QB，天沟板TGB梁L ，屋面梁WL，吊车梁DL，单轨吊DDL，轨道连接DGL车挡CD，圈梁QL，过梁GL，连续梁LL，基础梁JL，楼梯梁TL 框架梁KL，框支梁KZL，屋面框架梁WKL檩条LT，屋架WJ，托架TJ，天窗架CJ，框架KJ，刚架GJ支架ZJ柱Z，框架柱KZ，构造柱GZ，承台CT，设备基础SJ，桩ZH挡土墙DQ，地沟DG，柱间支撑DC，垂直支撑ZC水平支撑SC，梯T ，雨篷YP ，阳台YT ，梁垫LD预埋件M ，天窗端壁TD ，钢筋网W ，钢筋骨架G基础J ，暗柱AZ如何看图纸上的一些符号在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m 表示是门、c表示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。

没有打勾的，非该设计所采用的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。

(长方形环络长约340--350 mm ，宽约180mm--190mm)。

4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。

”其中，“］6＠200”为不规范标注，应为“φ6＠200”。

在图纸上所有符号、字母所代表的寄义：之五兆芳芳创作1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板YB 10 吊车平安走道板 DB11 墙板 QB 12 天沟板 TGB 13 梁 L 14 屋面梁 WL 15 吊车梁DL 16 单轨吊 DDL 17 轨道连接 DGL 18 车挡 CD 19 圈梁 QL 20 过梁 GL 21 连续梁 LL22 根本梁 JL 23 楼梯梁 TL 24 框架梁 KL 25 框支梁 KZL 26 屋面框架梁 WKL 27 檩条 LT 28 屋架 WJ 29 托架 TJ 30 天窗架 CJ 31 框架 KJ 32 刚架 GJ33 支架 ZJ 34 柱 Z 35 框架柱 KZ 36 机关柱 GZ 37 承台 CT 38 设备根本 SJ 39 桩 ZH 40 挡土墙 DQ 41 地沟 DG 42 柱间支撑 DC 43 垂直支撑 ZC44 水平支撑 SC 45 梯 T 46 雨篷 YP 47 阳台 YT 48 梁垫 LD 49 预埋件 M 50 天窗端壁 TD 51 钢筋网 W 52 钢筋骨架 G 53 根本 J 54 暗柱 AZ如何看图纸上的一些符号在修建设计图中，l暗示是梁、ll暗示是连续梁、ql暗示圈梁、jl暗示根本梁、tl暗示是梯梁、dl暗示是地梁，z暗示柱、gz 暗示机关柱、kz暗示框架柱，m暗示是门、c暗示是窗.下面谈谈一些经验，与博友同享.1、正规的修建设计，要有设计者签名，修建图纸担任人签名，审定者签名，校对人签名，并加盖出图章，注册执业章.2、修建设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“修建用料说明”与其他图纸进行综合.“修建用料说明”中，在各小项的前面有打上“√”的，为该设计所采取的做法.没有打勾的，非该设计所采取的做法.3、如在修建设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍.”解读为：强度为c的钢筋混凝土结构的根本梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每距离200mm箍一个直径6厘的钢筋长方形环络.(长方形环络长约340--350 mm ，宽约180mm--190mm).4、如在修建设计图中：“c20砼小柱（240240）配4φ12箍］6＠200.”其中，“］6＠200”为不标准标注，应为“φ6＠200”.解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每距离200mm 箍一个直径6厘钢筋的长方形络.小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起.5、如在修建设计图中：m5水泥砂浆砌mu10贝灰砂砖.“m5”暗示水泥砂浆的强度等级，“mu10”暗示贝灰砂砖的强度等级.mu10代表贝灰砂砖的抗压强度平均值≥10mpa.6、ql暗示圈梁，圈梁的做法，通经常使用于砖混衡宇修建结构(混杂结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面.7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等.待拆掉模板后再砌墙体.8、按照质监的要求，可以要求承建方提供钢筋（每批次）的及格证，水泥（每批次）的及格证，mu10贝灰砂砖（每批次）的及格证，水泥砼的测试及格证.修建图纸家修建图纸符号一、箍筋暗示办法：⑴φ10@100/200(2) 暗示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍.⑵φ10@100/200(4) 暗示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍.⑶φ8@200(2) 暗示箍筋为φ8，间距为200，双肢箍.⑷φ8@100(4)/150(2) 暗示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍.一、梁上主筋和梁下主筋同时暗示办法：⑴ 3Φ22，3Φ20 暗示上部钢筋为3Φ22, 下部钢筋为3Φ20.⑵ 2φ12，3Φ18 暗示上部钢筋为2φ12, 下部钢筋为3Φ18.⑶ 4Φ25，4Φ25 暗示上部钢筋为4Φ25, 下部钢筋为4Φ25.⑷ 3Φ25，5Φ25 暗示上部钢筋为3Φ25, 下部钢筋为5Φ25.二、梁上部钢筋暗示办法：（标在梁上支座处）⑴ 2Φ20 暗示两根Φ20的钢筋，通长安插，用于双肢箍.⑵ 2Φ22+（4Φ12）暗示2Φ22 为通长，4φ12架立筋，用于六肢箍.⑶ 6Φ25 4/2 暗示上部钢筋上排为4Φ25，下排为2Φ25.⑷ 2Φ22+ 2Φ22 暗示只有一排钢筋，两根在角部，两根在中部，均匀安插.三、梁腰中钢筋暗示办法：⑴ G2φ12 暗示梁两侧的机关钢筋，每侧一根φ12.⑵ G4Φ14 暗示梁两侧的机关钢筋，每侧两根Φ14.⑶ N2Φ22 暗示梁两侧的抗扭钢筋，每侧一根Φ22.⑷ N4Φ18 暗示梁两侧的抗扭钢筋，每侧两根Φ18.四、梁下部钢筋暗示办法：（标在梁的下部）⑴ 4Φ25 暗示只有一排主筋，4Φ25 全部伸入支座内.⑵ 6Φ25 2/4 暗示有两排钢筋，上排筋为2Φ25，下排筋4Φ25.⑶ 6Φ25 （-2 ）/4 暗示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座.⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 暗示有两排筋，上排筋为5根.2Φ25伸入支座，3Φ22，不伸入支座.下排筋5Φ25，通长安插.五、标注示例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25□———————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL7(3) 300×700 暗示框架梁7，有三跨，断面宽300，高700.Y500×250 暗示梁下加腋，宽500，高250.N4Φ18 暗示梁腰中抗扭钢筋.φ10@100/200(2) 2Φ25 暗示箍筋和架立筋.-0.100 暗示梁上皮标高.钢筋混凝土粘结锚固能力可以由四种途径得到：①钢筋与混凝土接触面上化学吸附作用力，也称胶结力.②混凝土收缩，将钢筋紧紧握固而产生摩擦力.③钢筋概略凹凸不服与混凝土之间产生的机械咬协作用，也称咬协力.④钢筋端部加弯钩、弯折或在锚固区焊短钢筋、焊角钢来提供锚固能力.为了庇护钢筋、防腐化、防火以及增强钢筋与混凝土的粘结力，在构件中的钢筋外面要留有庇护层（图 3.3.3）.按照钢筋混凝土结构设计标准规则，梁、柱的庇护层最小厚度为25mm，板和墙的庇护层厚度为10～15mm.正筋就是正弯矩筋,复杂的说,就是对于受弯构件来说,如梁板等,下部受拉的部位的钢筋,对于连续梁板,一般就在跨中, 同理,负筋一般在支座处(上部受拉)通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采取搭接连接形式，包管梁各个部位的这个部分钢筋都能阐扬其抗拉强度，并且两端应按受拉锚固的钢筋贯穿筋是指贯串于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋太长时可以搭接或焊接，但不改动直径.贯穿筋既可以是受力钢筋，也可以是架力钢筋.支座有负筋,是相对而言的,一般应该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋.一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋，有些上部配置的机关钢筋习惯上也称为负筋.当梁、板的上部钢筋通长时，大家也习惯地称之为上部钢筋.至于端支座负筋，中间支座负筋就是两端的和中间的盖筋又名盖铁、扣筋，通常设置在板的支座（端支座，中间支座），位置在板的上皮，其作用是抵抗板的负弯矩，也可以叫板负筋现在板中差未几都有两层，下层筋都是通长的，应该叫主筋，而板负筋是架起来的，板负筋按照设计的不合也不一样，有板上全放的，也有不全放的，不全放的设计一般是长度有梁短跨的1/4 吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，是提高梁承受集中荷载抗剪能力的一种钢筋,形状如元宝，又称为元宝筋.主要作用是：由于梁的某部受到大的集中荷载作用，可能会使梁上引起斜裂缝，特别是力作用在受拉区内，为了使梁体不产生局部严重破坏，同时使梁体的资料阐扬各自的作用而设置的，主要安插在剪力有大幅突变部位，避免该部位产生过大的裂缝，引起结构的破坏，就必须配吊筋了，还要加配附加箍筋.“腹筋” 作用：梁的抗扭它在设计上属机关配筋，即力学上不必设计计较具体力的大小，按国度设计标准的机关要求查得此数据.当梁矮小到一定要求时，就得加设腰筋，按多少、加多大规格按机关要求标准查得.1、什么是负弯矩：在弯矩图上（如果你学过结构力学你可以跳过这一部分），向上弯起的弯矩是正弯矩，反之，向下弯起的弯矩就是负弯矩；打个比方，你用手拗一只筷子，向下拗的时候，是筷子下部先断；这是正弯矩，向上拗的时候，是是筷子上部先断，这是负弯矩；明白了正负弯的区别，你就可以往下看了；2、为抵抗负弯矩而设置的钢筋就叫负弯矩筋，在工地上经常简称为“负筋”，一般来说，常碰到的负弯矩筋有两种，一种是楼板与梁交代的地方，也就是楼板“生根”的地方，在这个地方，在楼板受力的影响下，应该是梁面受力，对楼板来说，这就是负弯矩筋，一般长度为跨过梁面1米左右；另一种就是梁的支座处，因为梁支端两端受向下的弯矩，在梁支座处，存在负弯矩，这是一个关头部位，常按锚固要求放一定的负筋2、依据GB50010-2002,在温度,收缩应力较大的现浇板区域内,钢筋间距宜取为150~200MM,并应在板的未配筋概略安插温度收缩钢筋. 温度收缩钢筋可利用原有钢筋贯穿安插,也可另行设置机关钢筋网,并与原有钢筋按受拉钢筋的要求搭接或在周边构件中锚固箍筋肢数区分（单肢箍、双肢箍、四肢箍等）箍筋的作用主要是用来满足斜截面抗剪强度，并联结受力主筋和受压区混凝土使其配合任务，此外，用来固定主钢筋的位置而使构件（梁或柱）内各类钢筋组成钢筋骨架的钢筋.罕有的箍筋有单肢箍筋（又叫拉钩）、开口矩形箍筋、封锁矩形箍筋、菱形箍筋、异形箍筋、圆形箍筋和螺旋箍筋（经常使用于桩）等.拉钩在钢筋工程中，以梁断面钢筋为例，箍筋的每一个立边叫作一个肢，一个立边的箍筋称为单肢箍，闭合矩形的箍筋因为有两个立边，称为双肢箍，由两个双肢箍筋组合而成的一组箍筋称为四肢箍，除此而外，还有用3个双肢箍组成的六肢箍等等.一个成方形的箍筋就是叫双肢箍！两个成方形的箍筋并立使用就叫四肢箍！三个成方形的箍筋并立使用就叫六肢箍！以此类推……如果里面用拉钩的话，就有可能成为了三肢箍，五肢箍等等！把梁剖断看，看到2根箍筋就是双肢箍，看到4根钢筋就是四肢箍.箍筋的肢数是看梁同一截面内在高度标的目的箍筋的根数.小截面梁因宽度较小，相应产生的梁内剪力较小，采取单肢箍便可，类似于一个S钩.像一般的单个封锁箍筋，在高度标的目的就有两根钢筋，属于双肢箍.再如，截面宽较大的同一截面采取两个封锁箍并相互错开高度标的目的就有四根钢筋，属于四肢箍.以此类推.下图是柱子的箍筋肢数区分：箍筋加密区加密是对于抗震结构来说的.按照抗震等级的不合，加密的规则也不合.一般来说，对于钢筋混凝土框架的梁的端部和每层柱子的两端都要进行加密.梁端的加密区长度一般取 1.5倍的梁高.柱子加密区长度一般取1/6每层柱子的高度.但最底层（一层）柱子的根部应取1/3的高度.对于特别情况下的柱子还应全部加密.详细的可以参看《抗震设计标准》.另外，简支梁两端,1.5倍梁高处,悬挑梁全段加密.柱的箍筋加密规模应按下列规则采取：1 柱端取截面高度(圆柱直径)，柱净高的1/6和500mm三者的最大值.2 底层柱柱根不小于柱净高的1/3；当有刚性地面时，除柱端外尚应取刚性地面上下各500mm.（有地下室时，底层柱为一层柱）3 剪跨比不大于2的柱和因设置填充墙等形成的柱净高与柱截面高度之比不大于4的柱，取全高.4 框支柱，取全高.5 一级及二级框架的角柱，取全高.纹钢及圆钢筋的重量表螺纹钢。

在图纸上所有符号、字母所代表的含义：1 板 B2 屋面板WB3 空心板KB4 槽行板CB5 折板ZB6 密肋板MB7 楼梯板TB8 盖板或沟盖板GB9 挡雨板或檐口板YB 10 吊车平安走道板DB11 墙板QB 12 天沟板TGB 13 梁L 14 屋面梁WL 15 吊车梁DL 16 单轨吊DDL 17 轨道连接DGL 18 车挡CD 19 圈梁QL 20 过梁GL 21 连续梁LL22 基础梁JL 23 楼梯梁TL 24 框架梁KL 25 框支梁KZL 26 屋面框架梁WKL 27 檩条LT 28 屋架WJ 29 托架TJ 30 天窗架CJ 31 框架KJ 32 刚架GJ33 支架ZJ 34 柱Z 35 框架柱KZ 36 构造柱GZ 37 承台CT 38 设备基础SJ 39 桩ZH 40 挡土墙DQ 41 地沟DG 42 柱间支撑DC 43 垂直支撑ZC44 水平支撑SC 45 梯T 46 雨篷YP 47 阳台YT 48 梁垫LD 49 预埋件M 50 天窗端壁TD 51 钢筋网W 52 钢筋骨架G 53 基础J 54 暗柱AZ如何看图纸上的一些符号在建筑设计图中，l暗示是梁、ll暗示是连续梁、ql暗示圈梁、jl暗示基础梁、tl暗示是梯梁、dl暗示是地梁，z 暗示柱、gz暗示构造柱、kz暗示框架柱，m暗示是门、c暗示是窗。

下面谈谈一些经验，与博友共享。

1、正规的建筑设计，要有设计者签名，建筑图纸担任人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。

2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。

“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采取的做法。

没有打勾的，非该设计所采取的做法。

3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。

”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。
