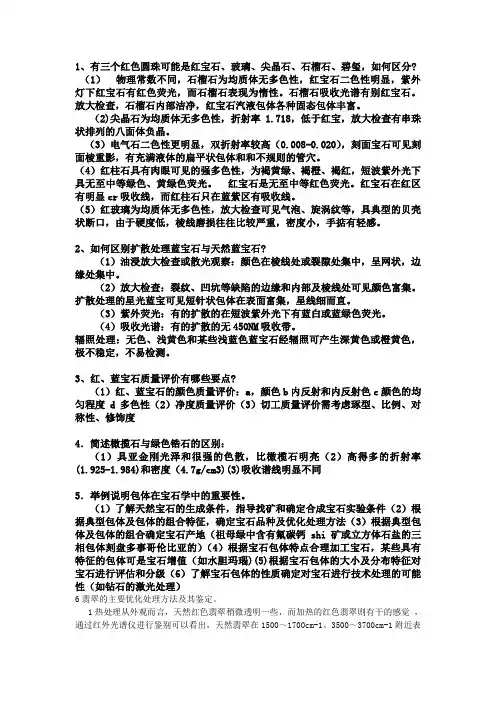

1、有三个红色圆珠可能是红宝石、玻璃、尖晶石、石榴石、碧玺，如何区分？
（1）物理常数不同，石榴石为均质体无多色性，红宝石二色性明显，紫外
灯下红宝石有红色荧光，而石榴石表现为惰性。石榴石吸收光谱有别红宝石。放大检查，石榴石内部洁净，红宝石汽液包体各种固态包体丰富。
（2）尖晶石为均质体无多色性，折射率 1.718，低于红宝，放大检查有串珠
状排列的八面体负晶。
（3）电气石二色性更明显，双折射率较高（0.008-0.020），刻面宝石可见刻面棱重影，有充满液体的扁平状包体和和不规则的管穴。
（4）红柱石具有肉眼可见的强多色性，为褐黄绿、褐橙、褐红，短波紫外光下
具无至中等绿色、黄绿色荧光。红宝石是无至中等红色荧光。红宝石在红区
有明显cr吸收线，而红柱石只在蓝紫区有吸收线。
（5）红玻璃为均质体无多色性，放大检查可见气泡、旋涡纹等，具典型的贝壳状断口，由于硬度低，棱线磨损往往比较严重，密度小，手掂有轻感。
2、如何区别扩散处理蓝宝石与天然蓝宝石？
（1）油浸放大检查或散光观察：颜色在棱线处或裂隙处集中，呈网状，边缘处集中。
（2）放大检查：裂纹、凹坑等缺陷的边缘和内部及棱线处可见颜色富集。扩散处理的星光蓝宝可见短针状包体在表面富集，星线细而直。
（3）紫外荧光：有的扩散的在短波紫外光下有蓝白或蓝绿色荧光。
（4）吸收光谱：有的扩散的无450NM吸收带。
辐照处理：无色、浅黄色和某些浅蓝色蓝宝石经辐照可产生深黄色或橙黄色，极不稳定，不易检测。
3、红、蓝宝石质量评价有哪些要点？
（1）红、蓝宝石的颜色质量评价：a，颜色b内反射和内反射色c颜色的均匀程度d多色性（2）净度质量评价（3）切工质量评价需考虑琢型、比例、对称性、修饰度
4 •简述橄揽石与绿色锆石的区别：
（1）具亚金刚光泽和很强的色散，比橄榄石明亮（2 ）高得多的折射率
（1.925-1.984）和密度（4.7g/cm3）（3）吸收谱线明显不同
5 •举例说明包体在宝石学中的重要性。
（1）了解天然宝石的生成条件，指导找矿和确定合成宝石实验条件（2）根据典型包体及包体的组合特征，确定宝石品种及优化处理方法（3）根据典型包
体及包体的组合确定宝石产地（祖母绿中含有氟碳钙shi矿或立方体石盐的三
相包体刻盘多事哥伦比亚的）（4）根据宝石包体特点合理加工宝石，某些具有特征的包体可是宝石增值（如水胆玛瑙）（5）根据宝石包体的大小及分布特征对宝石进行评估和分级（6）了解宝石包体的性质确定对宝石进行技术处理的可能性（如钻石的激光处理）
6翡翠的主要优化处理方法及其鉴定。
1热处理从外观而言，天然红色翡翠稍微透明一些，而加热的红色翡翠则有干的感觉，
通过红外光谱仪进行鉴别可以看出，天然翡翠在1500〜1700cm-1、3500〜3700cm-1附近表
现出较强的吸收区，为结晶水和吸附水的吸收区；经热处理的红翡翠在上述两个位置没有强
的吸收区，说明烧制翡翠中没有水的存在。
2浸蜡严重浸蜡的翡翠缓慢地在酒精灯上加热可使蜡溢出。在紫外荧光灯下可能见到蓝白色
荧光。有机物峰明显，具有2854cm-1、2920cm-1特征谱
3（三）漂白、充填处理1）光泽翡翠经强酸碱浸泡处理后，结构疏松，没充填之前表面见
溶蚀凹坑，使之产生
漫反射，光泽变弱。加入树脂或塑料等有机充填物后，翡翠常有树脂光泽、蜡状光泽或者是
玻璃光泽与树脂光泽、蜡状光泽混合。2）颜色由于翡翠结构被破坏，内在原有的光学性质也发生了改变，所以“ B货”翡翠的颜色分布无层次感。虽然这种方法处理的翡翠的绿色仍为原生色，但经过酸性溶液的浸泡，基底变白，绿色分布较浮，原来颜色的定向性也被破坏
了，看起来很不自然3）结构翡翠受到强酸强碱浸泡腐蚀后，有部分物质带进带出，在表面及内部沿矿物晶体间形成溶蚀，产生内部的连通式裂隙。在透射光照射下，可见内部纵横
交织的裂隙；在反射光条件下，表面的溶蚀凹坑或蛛网状网纹清晰可见。4）表面特征这
种方法处理的翡翠由于充填物与翡翠本身的硬度差别较大，在原生的裂隙处呈较明显的凹沟，充填物明显低于两边，许多绺裂组成了纵横交错的“沟渠”5）密度、折射率漂白充填
处理的翡翠多数密度、折射率略低6）荧光性无或弱至强的紫外荧光，荧光分布均匀或呈
斑杂状）放大检查放大检查是鉴定这种处理翡翠的有效方法。分为表面观察和内部观察。
①表面明显可见分布较均匀的“蛛网”
状或“沟渠”状裂纹。这是确定无疑的漂白充填翡翠②表面抛光较好，但局部可见细小裂纹
相对集中③表面极为光滑，细小的裂纹很少，但在表面出现很多类似“翠性”反光的亮点。
用透射光观察翡翠的内部结构。经过漂白充填处理的翡翠结构松散，颗粒边缘界限模糊，颗
粒破碎，解理不连贯）热反应“ B货”翡翠加热200 —300 C后胶质发生碳化。9）敲击反应经过漂白充填后的翡翠，其结构被破坏，矿物颗粒间被胶质充填。因此轻轻敲击后发出沉闷的
声音，与天然翡翠清脆之声有明显的区别
（四）染色处理
（1）放大检查染色的颜色呈丝网状分布，在较大的绺裂中可见染料的沉淀或聚集
（2）光谱特征铬盐染色处理的绿色翡翠常出现650nm宽吸收带
（3）查尔斯滤色镜染色翡翠在查尔斯滤色镜下的反应也不同，既可以无变化也可以变红。但如果绿色翡翠在查尔斯滤色镜下变红，则表示该翡翠经过染色处理。
（4）紫外荧光有些染色翡翠在紫外光的照射下，会发黄绿色或橙红色（染红色翡翠）荧光
⑸红外光谱经有机染料染色的翡翠在红外光谱中出现2854cm-1和2920cm-1的吸收峰，表
示存在有机物。
6）阴极发光显微镜
（五）覆膜处理
覆膜翡翠的颜色均匀；折射率偏低，点测法为1. 56左右（薄膜的折射率）；放大观察可见表面光泽弱，多为树脂光泽；无颗粒感；局部可见气泡；可见薄膜脱落，多出现在边缘部位；针触之感觉较软；手感较涩。
