中华人民共和国机械工业部部标准
JB-2932-86

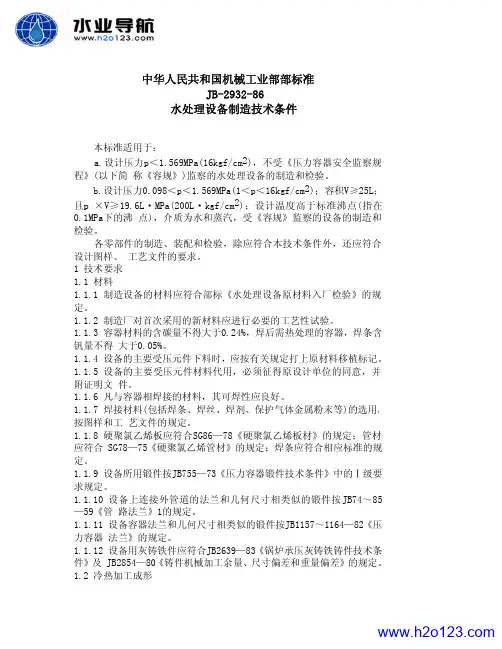

水处理设备制造技术条件
中华人民共和国机械工业部1986-07-31 批准1987-01-14实施
本标准适用于：
a.设计压力p＜1.569MPa(16kgf/cm2)，不受《压力容器安全监察规程》(以下简称《容规》)监察的水处理设备的制造和检验。
b.设计压力0.098＜p＜1.569MPa(1＜p＜16kgf/cm2)；容积V≥25L；且p ×V≥
19.6L·MPa(200L·kgf/cm2)；设计温度高于标准沸点(指在0.1MPa下的沸点)，介质为水和蒸汽，受《容规》监察的设备的制造和检验。
各零部件的制造、装配和检验，除应符合本技术条件外，还应符合设计图样、工艺文件的要求。
1 技术要求
1.1 材料
1.1.1 制造设备的材料应符合部标《水处理设备原材料入厂检验》的规定。
1.1.2 制造厂对首次采用的新材料应进行必要的工艺性试验。
1.1.3 容器材料的含碳量不得大于0.24%，焊后需热处理的容器，焊条含钒量不得大于0.05%。
1.1.4 设备的主要受压元件下料时，应按有关规定打上原材料移植标记。
1.1.5 设备的主要受压元件材料代用，必须征得原设计单位的同意，并附证明文件。
1.1.6 凡与容器相焊接的材料，其可焊性应良好。
1.1.7 焊接材料(包括焊条、焊丝、焊剂、保护气体金属粉末等)的选用，按图样和工艺文件的规定。
1.1.8 硬聚氯乙烯板应符合SG86—78《硬聚氯乙烯板材》的规定；管材应符合SG78—75《硬聚氯乙烯管材》的规定；焊条应符合相应标准的规定。
1.1.9 设备所用锻件按JB755—73《压力容器锻件技术条件》中的Ⅰ级要求规定。1.1.10 设备上连接外管道的法兰和几何尺寸相类似的锻件按JB74～85—59《管路法兰》1的规定。
1.1.11 设备容器法兰和几何尺寸相类似的锻件按JB1157～1164—82《压力容器法兰》的规定。
1.1.12 设备用灰铸铁件应符合JB2639—83《锅炉承压灰铸铁铸件技术条件》及JB2854—80《铸件机械加工余量、尺寸偏差和重量偏差》的规定。
1.2 冷热加工成形
1.2.1 坡口
焊接坡口表面不得有裂纹、分层、夹渣等缺陷，用火焰切割的坡口表面应将熔渣和氧化皮清除干净。
1.2.2 封头
1.2.2.1 封头用钢板拼接制成时，拼接焊缝不得超过二条，且拼接焊缝离封头中心距
离应小于0.25D n，拼接板最小宽度应大于200mm(图1)。
1.2.2.2 封头由瓣片和顶圆板对接制成时，焊缝方向只允许是径向和环向的，径向焊缝之间最小距离应大于3S，且不小于100mm，中心顶圆板直径d应小于0.5D n，顶圆板由二块拼接时，焊缝应通过顶圆板中心(图2)。
1.2.2.3 椭圆形、碟形封头主要尺寸偏差按表1的规定(图3)。
图1
图2
图3
图4
表1mm
表2mm
1.2.2.4 椭圆形、碟形和折边锥形封头的最小壁厚不得小于图样厚度的90%。当图样厚度大于40mm时，最小壁厚不得小于图样厚度的87%。球形封头的最小壁厚不得
小于图样厚度的85%。
1.2.2.5 椭圆形、碟形、折边锥形封头的直边部分上的纵向皱折深度不得大于1.5mm。
1.2.2.6 球壳或球形封头主要尺寸偏差按表2的规定(图4)。
1.2.3 筒节
1.2.3.1 纵向焊缝条数见表3。
表3
1.2.3.2 两拼接纵向焊缝中心线间的弧长不小于300mm。
1.2.3.3 厚度相等的单层钢板纵焊缝的对口错边量(图5)b≤10%S，且不大于3mm. 1.2.3.4 厚度相等的复合钢板纵焊缝的对口错边量(图6)b≤10%S，且不大于2mm。
图5
图6
图7
图8
1.2.3.5 对接纵焊缝处形成的棱角度E≤0.1S+2mm，且不大于5mm，用弦长等于16D n，且不小于300mm的内样板或外样板检查(图7)。
1.2.3.6 同一横截面上最大与最小直径之差，应不大于该截面直径的1%，且不大于25mm(图8)，有开孔补强时应距补强圈边缘100mm以外的位置测量。
1.2.3.7 筒体的几何形状和尺寸偏差按表4的规定(图9)。
表4mm
1.2.4 法兰
1.2.4.1 管路法兰(或平盖)的加工按JB74～85—59《管路法兰》的规定。
1.2.4.2 受《容规》监察的设备的筒体法兰的加工按JB1157～1160—82《压力容器法兰》的规定。
图9
1.2.5 组装
1.2.5.1 设备筒体可由数节对接而成，其中最短一节长度不得小于300mm。
1.2.5.2 厚度相等的钢板对接时，环向焊缝的对口错边量。
a.壁厚S≤6mm时，b≤25%S；
b.壁厚6mm＜S≤10mm时，b≤20%S；
c.壁厚S＞10mm时，b≤10%S+1mm，且不大于6mm(图10)。
1.2.5.3 厚度相等的复合钢板对接时，环向焊缝的对口错边量b≤10%，且不大于2mm(图11)。
图10
图11
1.2.5.4 对接环焊缝处形成的棱角度E≤0.1S+2mm，且不大于5mm，用长度不小于300mm的检查尺检查(图12)。
1.2.5.5 厚度不相等的钢板对接时，当薄板厚度不大于10mm，且两板厚度差超过3mm；当薄板厚度大于10mm；且二板厚度差大于薄板厚度的30%或超过5mm时，则应将厚板边缘削薄，削薄长度L至少为削薄厚度b(厚板和薄板之差)的3倍，对接焊缝的对口错边量按第1.2.5.2款规定(图13)。
图12
图13
