分高、中、低三档：
高的如下：上下模座S55调质，垫板SKD11深冷、主板DC53\SLD超深冷
中的如下：上下模座S45，垫板Cr12MoV真空、主板SKD11深冷
低的如下：上下模座S45/A3，垫板Cr12真空、主板Cr12MoV真空
现在国内第三中比较多，如果要出给欧美或日本客户第一和第三种比较多。还有更低的就再往下降一档，具体要结合公司和客户的要求。
1. SS41(又稱A3鋼) 屬碳結構鋼,保證機械性能,但不能保證化學性能.(不能熱處理的鋼料).
用途:上下模座墊腳.加高板.支承板.上下墊板.夾板.
機械性能:抗拉強度kg/mm2=38°~47°
2. 灰口鑄鐵(生鐵) 常用灰口鑄鐵的牌號HT30~54
用途: 模架.通用機床床身.
機械性能: 抗拉強度≧kg/㎜230
抗彎強度≧kg/㎜254
3. 45#鋼屬優質碳素結構鋼.
用途: 常用於軸類零件的材料.
機械性能:具有良好的機械加工性能及強度硬度,調質處理,淬火溫度820∘~850∘回水溫度600∘~650∘,HRC40∘~48∘.
1. YK30(SK3) 碳素工具鋼,類似大陸牌號T10A.
用途: 脫板,上下墊板.要求較高的夾板.要求較低的母模及公模.
機械性能: 熱處理淬火溫度760∘~780∘回水溫度140∘~250∘HRC 50∘~58∘
2. D2合金工具鋼類似大陸的G12
用途: 脫板.上下墊板.要求較低的母模及公模.
機械性能: 熱處理淬火溫度950∘~980∘回水溫度180∘~250∘HRC 50∘~56∘

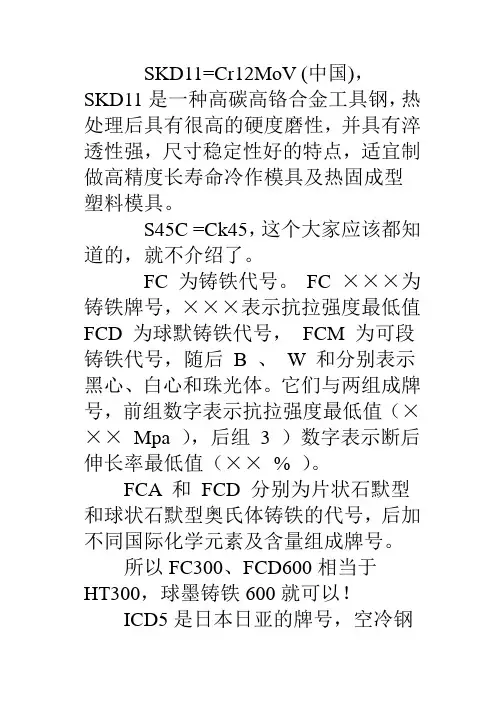

3. SKD 11 類似大陸GR12M0V
用途: 公模.母模及要求較高模具.如不銹鋼彈片之連續模的脫板等.
機械性能: 熱處理淬火溫度980∘~1050∘回水溫度180∘~250∘HRC 55∘~62∘.
4. DC53 (SKD之升級產品)
用途: 常用在密度較高的模具的公模母模.
機械性能: 硬度及耐磨性均優於SKD,變形系數小於SKD
熱處理淬火溫度980∘~1050 回水溫度180∘~250∘HRC 55∘~62∘.
5. SLD類似DC53
1. 高速鋼SKH-9 (俗稱風鋼) 類似大陸牌號W6CrM05V2
用途: 常用於工程模或連續模的母模入塊(鑲件)及衝小孔的衝子,很多工具如普通銑刀.鑽頭.絲攻.也適用.
機械性能: 硬度高,耐磨性好.熱處理工藝較復雜. HRC62°~64°.
2. NAK80 預硬化鋼
用途: 多用於光潔度37°~41°電加工性能好,機械加工性能較差,加工後不需熱處理,由於材料內部分子結構緊密,拋光性能佳.
以上介紹的幾種五金模具常用材料,根據其不同的材質及性能結合模具制造中的具體情況,如被加工件的材質,數量,形狀等來做出正確合理的選擇.同時在機械加工中,同樣要根據其材料的性能來合理選用刀具及選用合適的加工速度進刀量,走刀量,研磨時選用合適的砂輪,才能加工出品質好的模具!
