第六章母线保护第一节概述一、母线保护的概述母线是发电厂和变电站的重要组成部分。
在母线上连接着电厂和变电所的发动机、变压器、输电线路和调相设备,母线的作用是汇集和分配电能.如果母线的短路故障不能迅速地被切除,将会引起事故扩大,破坏电力系统的稳定运行,造成电力系统的瓦解事故.二、母线的主接线形式单母线;单母分段(专设分段、分段兼旁路、旁路兼分段);单母多分段;双母线(专设母联、母联兼旁路、旁路兼母联);双母单分段(专设母联、母联兼旁路);双母双分段(按两面屏配置);3/2接线(按两套单母线配置)。
1、单母线图6-1—1 单母线2、单母分段(专设母联)图6-1—2 单母分段(专设母联)3、单母分段(母联兼旁路)图6-1-3 单母分段(母联兼旁路)4、单母分段(旁路兼母联)图6-1—4 单母分段(旁路兼母联)5、单母三分段图6-1-5 单母三分段6、双母线(专设母联)图6—1-6 双母线(专设母联)7、双母线(母联兼旁路)图6-1—7 双母线(母联兼旁路) 8、双母线(旁路兼母联)图6-1-8 双母线(旁路兼母联) 9、双母线单分段(专设母联)图6-1—3 双母单分段(专设母联) 10、双母线单分段(母联兼旁路)图6-1—10 双母单分段(母联兼旁路)11、双母双分段图6—1-11 双母双分段三、母线保护的硬件组成1、标准配置1.1 保护箱图6—1-12 保护箱(一)插件布置图(后视图)1。
1。
1交流变换插件(NJL-801/NJL—818):将系统电压互感器、电流互感器二次侧信号变换成保护装置所需的弱电信号,同时起隔离和抗干扰作用。
该插件共有8 路电流通道、6 路电压通道。
1。
1.2交流变换插件(NJL—817/NJL—819):将系统电流互感器二次侧信号变换成保护装置所需的弱电信号,同时起隔离和抗干扰作用.该插件共有15 路电流通道。
1。
1.3 CPU 插件(NPU—804):在单块PCB 板上完成数据采集、I/O、保护及控制功能等。

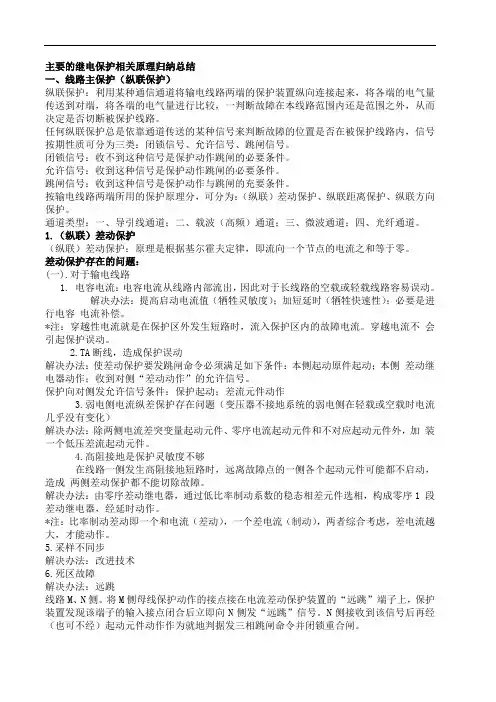

主要的继电保护相关原理归纳总结一、线路主保护(纵联保护)纵联保护:利用某种通信通道将输电线路两端的保护装置纵向连接起来,将各端的电气量传送到对端,将各端的电气量进行比较,一判断故障在本线路范围内还是范围之外,从而决定是否切断被保护线路。
任何纵联保护总是依靠通道传送的某种信号来判断故障的位置是否在被保护线路内,信号按期性质可分为三类:闭锁信号、允许信号、跳闸信号。
闭锁信号:收不到这种信号是保护动作跳闸的必要条件。
允许信号:收到这种信号是保护动作跳闸的必要条件。
跳闸信号:收到这种信号是保护动作与跳闸的充要条件。
按输电线路两端所用的保护原理分,可分为:(纵联)差动保护、纵联距离保护、纵联方向保护。
通道类型:一、导引线通道;二、载波(高频)通道;三、微波通道;四、光纤通道。
1.(纵联)差动保护(纵联)差动保护:原理是根据基尔霍夫定律,即流向一个节点的电流之和等于零。
差动保护存在的问题:(一).对于输电线路1.电容电流:电容电流从线路内部流出,因此对于长线路的空载或轻载线路容易误动。
解决办法:提高启动电流值(牺牲灵敏度);加短延时(牺牲快速性);必要是进行电容电流补偿。
*注:穿越性电流就是在保护区外发生短路时,流入保护区内的故障电流。
穿越电流不会引起保护误动。
2.TA断线,造成保护误动解决办法:使差动保护要发跳闸命令必须满足如下条件:本侧起动原件起动;本侧差动继电器动作;收到对侧“差动动作”的允许信号。
保护向对侧发允许信号条件:保护起动;差流元件动作3.弱电侧电流纵差保护存在问题(变压器不接地系统的弱电侧在轻载或空载时电流几乎没有变化)解决办法:除两侧电流差突变量起动元件、零序电流起动元件和不对应起动元件外,加装一个低压差流起动元件。
4.高阻接地是保护灵敏度不够在线路一侧发生高阻接地短路时,远离故障点的一侧各个起动元件可能都不启动,造成两侧差动保护都不能切除故障。
解决办法:由零序差动继电器,通过低比率制动系数的稳态相差元件选相,构成零序1 段差动继电器,经延时动作。

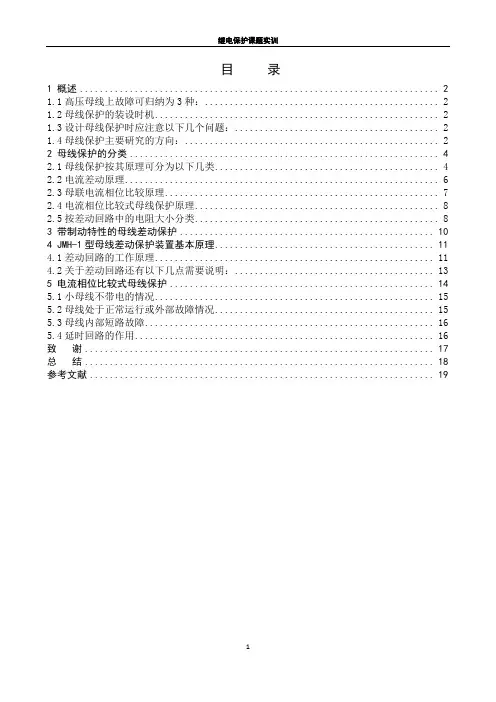

目录1 概述 (2)1.1高压母线上故障可归纳为3种: (2)1.2母线保护的装设时机 (2)1.3设计母线保护时应注意以下几个问题: (2)1.4母线保护主要研究的方向: (2)2 母线保护的分类 (4)2.1母线保护按其原理可分为以下几类 (4)2.2电流差动原理 (6)2.3母联电流相位比较原理 (7)2.4电流相位比较式母线保护原理 (8)2.5按差动回路中的电阻大小分类 (8)3 带制动特性的母线差动保护 (10)4 JMH-1型母线差动保护装置基本原理 (11)4.1差动回路的工作原理 (11)4.2关于差动回路还有以下几点需要说明: (13)5 电流相位比较式母线保护 (14)5.1小母线不带电的情况 (15)5.2母线处于正常运行或外部故障情况 (15)5.3母线内部短路故障 (16)5.4延时回路的作用 (16)致谢 (17)总结 (18)参考文献 (19)1 概述1.1高压母线上故障可归纳为3种:一是母线上所连设备(包括开关、电流互感器、电压互感器、避雷器)故障;二是母线瓷瓶(包括隔离刀闸、支持瓷瓶)闪络或母线的带电导线直接闪络;三是某些人为的操作和作业引起的故障。
1.2母线保护的装设时机根据我国国家标准《继电保护及安全自动装置技术规程》GB14285-1993,目前我国在下列情况下均装设专门的母线保护:(1)在110kV的双母线和220kV及以上的母线上,为保证快速地有选择性地切除任一组(或段)母线上发生的故障,而另一组(或段)无故障的母线仍能继续运行,应装设专用的母线保护。
对于一个半断路器接线的每组母线应装设两套母线保护。
(2)110kV及以上的单母线,重要发电厂的35kV母线或高压侧为 110kV及以上的重要降压变电站的35kV母线,按照系统的要求必须快速切除母线上的故障时,应装设专用的母线保护。
1.3设计母线保护时应注意以下几个问题:(l)母线故障对电力系统稳定将造成严重威胁,必须以极快的速度切除,同时为了防止电流互感器(TA)饱和使保护误动,也要求保护在故障后几个毫秒内电流互感器饱和前就能反应。

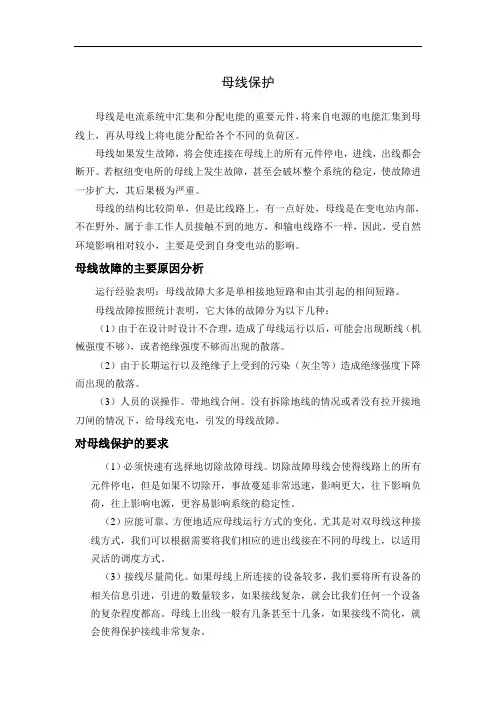

母线保护母线是电流系统中汇集和分配电能的重要元件,将来自电源的电能汇集到母线上,再从母线上将电能分配给各个不同的负荷区。
母线如果发生故障,将会使连接在母线上的所有元件停电,进线,出线都会断开。
若枢纽变电所的母线上发生故障,甚至会破坏整个系统的稳定,使故障进一步扩大,其后果极为严重。
母线的结构比较简单,但是比线路上,有一点好处,母线是在变电站内部,不在野外,属于非工作人员接触不到的地方,和输电线路不一样,因此,受自然环境影响相对较小,主要是受到自身变电站的影响。
母线故障的主要原因分析运行经验表明:母线故障大多是单相接地短路和由其引起的相间短路。
母线故障按照统计表明,它大体的故障分为以下几种:(1)由于在设计时设计不合理,造成了母线运行以后,可能会出现断线(机械强度不够),或者绝缘强度不够而出现的散落。
(2)由于长期运行以及绝缘子上受到的污染(灰尘等)造成绝缘强度下降而出现的散落。
(3)人员的误操作。
带地线合闸。
没有拆除地线的情况或者没有拉开接地刀闸的情况下,给母线充电,引发的母线故障。
对母线保护的要求(1)必须快速有选择地切除故障母线。
切除故障母线会使得线路上的所有元件停电,但是如果不切除开,事故蔓延非常迅速,影响更大,往下影响负荷,往上影响电源,更容易影响系统的稳定性。
(2)应能可靠、方便地适应母线运行方式的变化。
尤其是对双母线这种接线方式,我们可以根据需要将我们相应的进出线接在不同的母线上,以适用灵活的调度方式。
(3)接线尽量简化。
如果母线上所连接的设备较多,我们要将所有设备的相关信息引进,引进的数量较多,如果接线复杂,就会比我们任何一个设备的复杂程度都高。
母线上出线一般有几条甚至十几条,如果接线不简化,就会使得保护接线非常复杂。
装设母线保护的基本原则母线保护总的来说可以分为两大类型:(1)利用供电元件的保护来保护母线。
利用电源侧的保护来保护母线供电,当母线发生故障时,利用电源侧的后备保护来切除母线故障。

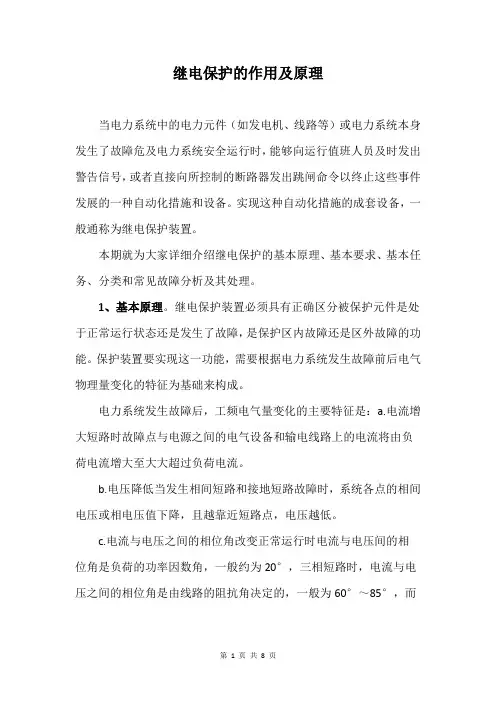

继电保护的作用及原理当电力系统中的电力元件(如发电机、线路等)或电力系统本身发生了故障危及电力系统安全运行时,能够向运行值班人员及时发出警告信号,或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备。
