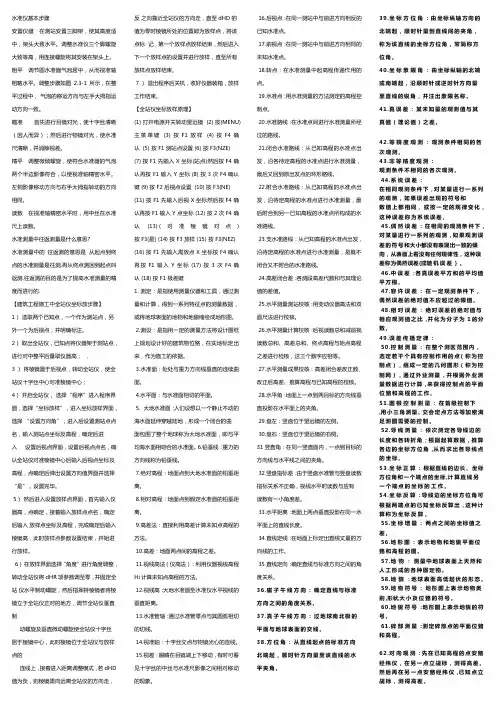

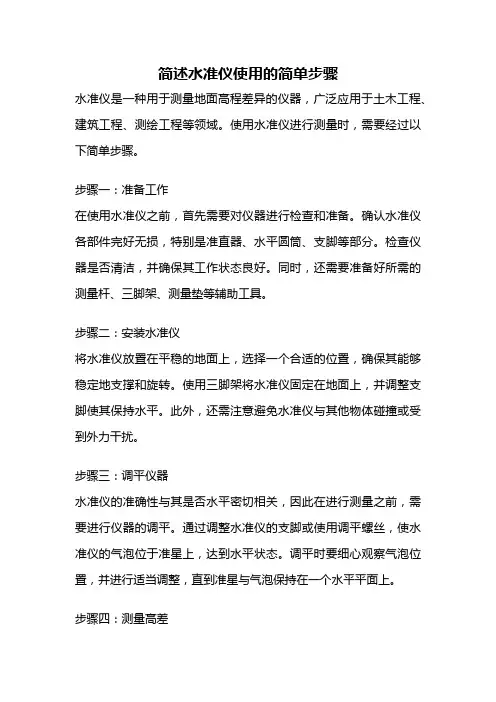

水准仪基本步骤

安置仪器在测站安置三脚架,使其高度适中,架头大致水平。调整水准仪三个脚螺旋大致等高,用连接螺旋将其安装在架头上。

粗平调节圆水准器气泡居中,从而视准轴粗略水平。调整步骤如图2.3-1所示,在整平过程中,气泡的移运方向与左手大拇指运动方向一致。

瞄准首先进行目镜对光,使十字丝清晰(因人而异);然后进行物镜对光,使水准尺清晰,并消除视差。

精平调整微倾螺旋,使符合水准器的气泡两个半边影像符合,以使视准轴精密水平。左侧影像移动方向与右手大拇指转动的方向相同。

读数在视准轴精密水平时,用中丝在水准尺上读数。

水准测量中往返测量是什么意思?

水准测量中的往返测的意思是从起点到终点的水准测量是往测,再从终点测回到起点叫返测.往返测的目的是为了提高水准测量的精度而进行的.

【建筑工程施工中全站仪坐标放步骤】

1)?选取两个已知点,一个作为测站点,另外一个为后视点,并明确标注。

2)?取出全站仪,已知点将仪器架于测站点,进行对中整平后量取仪器高;???、

3?)?将棱镜置于后视点,转动全站仪,使全站仪十字丝中心对准棱镜中心;

4)?开启全站仪,?选择“程序”进入程序界面,选择“坐标放样”,进入坐标放样界面,

选择?“设置方向角”,进入后设置测站点点名,输入测站点坐标及高程,确定后进入?????设置后视点界面,设置后视点点名,确认全站仪对准棱镜中心后输入后视点坐标及高程,点确定后弹出设置方向值界面并选择“是”,设置完毕。???????????????

?5)?然后进入设置放样点界面,首先输入仪器高,点确定,接着输入放样点点名,确定后输入?放样点坐标及高程,完成确定后输入棱镜高,此时放样点参数设置结束,开始进行放样。?????????????? ??6)?在放样界面选择“角度”进行角度调

整,转动全站仪将dHR项参数调至零,并固

定全站?仪水平制动螺旋,然后指挥持棱镜者

将棱镜立于全站仪正对的地方,调节全站仪

垂直制?

?????动螺旋及垂直微动螺旋使全站仪十字

丝居于棱镜中心,此时棱镜位于全站仪与放

样点的?

?????连线上,接着进入距离调整模式,若

dHD值为负,则棱镜需向远离全站仪的方向

走,反?之向靠近全站仪的方向走,直至dHD

的值为零时棱镜所处的位置即为放样点,将

该点标??记,第一个放样点放样结束,然后

进入下一个放样点的设置并进行放样,直至

所有放样点放样结束。??????????????????

?7?)?退出程序后关机,收好仪器装箱,放

样工作结束。???????

【全站仪坐标放样原理】???

(1)?打开电源开关转动望远镜??(2)?按

(MENU)主菜单键??(3)?按?F1?放样??(4)?

按?F4?确认??(5)?按?F1?测站点设置?(6)?

按?F3(NZE)?

(7)?按?F1?先输入?X?坐标(站点)然后按?F4?

确认再按?F1?输入?Y?坐标?(8)?按?3?次?F4?

确认键?(9)?按?F2?后视点设置??(10)?

按?F3(NE)?

(11)?按?F1?先输入后视?X?坐标然后按?F4?

确认再按?F1?输入?Y?点坐标?(12)?按?2?

次?F4?确认?(13)?(对准棱镜对点)

按?F3(是)?(14)?按?F3?放样?(15)?

按?F3(NEZ)??

(16)?按?F1?先输入需放点?X?坐标按?F4?确

认再按?F1?输入?Y?坐标?(17)?按?3?次?F4?

确认?(18)?按?F1?极差键?

1.?测定:是指使用测量仪器和工具,通过测

量和计算,得到一系列特征点的测量数据,

或将地球表面的地物和地貌缩绘成地形图。

?2.测设:是指用一定的测量方法将设计图纸

上规划设计好的建筑物位臵,在实地标定出

来,作为施工的依据。

?3.水准面:处处与重力方向线垂直的连续曲

面。

?4.水平面:与水准面相切的平面。

?5.??大地水准面:人们设想以一个静止不动

的海水面延伸穿越陆地,形成一个闭合的曲

面包围了整个地球称为大地水准面,即与平

均海水面相吻合的水准面。6.铅垂线:重力的

方向线称为铅垂线。

?7.绝对高程:地面点到大地水准面的铅垂距

离。

?8.相对高程:地面点到假定水准面的铅垂距

离。

?9.高差法:直接利用高差计算未知点高程的

方法。

?10.高差:地面两点间的高程之差。

?11.视线高法(仪高法):利用仪器视线高

程Hi计算未知点高程的方法。

?12.视线高:大地水准面至水准仪水平视线

的垂直距离。

?13.水准管轴:通过水准管零点与其圆弧相

切的切线。

?14.视准轴:十字丝交点与物镜光心的连线。

?15.视差:眼睛在目镜端上下移动,有时可

看见十字丝的中丝与水准尺影像之间相对移

动的现象。

?16.后视点:在同一测站中与前进方向相反

的已知水准点。

?17.前视点:在同一测站中与前进方向相同

的未知水准点。

?18.转点:在水准测量中起高程传递作用的

点。

?19.水准点:用水准测量的方法测定的高程

控制点。

?20.水准路线:在水准点间进行水准测量所

经过的路线。

?21.闭合水准路线:从已知高程的水准点出

发,沿各待定高程的水准点进行水准测量,

最后又回到原出发点的环形路线。

?22.附合水准路线:从已知高程的水准点出

发,沿待定高程的水准点进行水准测量,最

后附合到另一已知高程的水准点所构成的水

准路线。

?23.支水准路线:从已知高程的水准点出发,

沿待定高程的水准点进行水准测量,是既不

闭合又不附合的水准路线。

?24.高差闭合差:各测段高差代数和与其理

论值的差值。

?25.水平测量测站校核:用变动仪器高法和

双面尺法进行校核。

?26.水平测量计算校核:后视读数总和减前

视读数总和、高差总和、终点高程与始点高

程之差进行检核,这三个数字应相等。

?27.水平测量成果校核:高差闭合差改正数、

改正后高差、推算高程与已知高程的校核。

?28.水平角:地面上一点到两目标的方向线

垂直投影在水平面上的夹角。

?29.盘左:竖盘位于望远镜的左侧。

?30.盘右:竖盘位于望远镜的右侧。

31竖直角:在同一竖直面内,一点到目标的

方向线与水平线之间的夹角。

?32.竖盘指标差:由于竖盘水准管与竖盘读

数指标关系不正确,视线水平时读数与应有

读数有一小角度差。

?33.水平距离:地面上两点垂直投影在同一

水平面上的直线长度。

?34.直线定线:在地面上标定出直线丈量的

方向线的工作。

?35.直线定向:确定直线与标准方向之间的

角度关系。

36.磁子午线方向:确定直线与标准

方向之间的角度关系。

37.真子午线方向:过地球南北极的

平面与地球表面的交线。

38.方位角:从直线起点的标准方向

北端起,顺时针方向量至该直线的水

平夹角。

39.坐标方位角:由坐标纵轴方向的

北端起,顺时针量到直线间的夹角,

称为该直线的坐标方位角,常简称方

位角。

40.坐标象限角:由坐标纵轴的北端

或南端起,沿顺时针或逆时针方向量

至直线的锐角,并注出象限名称。

41.真误差:某未知量的观测值与其

真值(理论值)之差。
