压铸工艺参数分析(精)

压铸原理及工艺参数选择压铸是一种制造零件的工艺方法，它通过将熔化的金属注入到金属模具中，在模具中冷却凝固后，得到所需的零件形状。

压铸可以制造复杂的零件形状，具有高精度、高表面质量和高生产效率的优点。

压铸工艺参数的选择对于获得优质的铸件至关重要。

压铸工艺参数的选择1.熔化温度：熔化温度应根据所用材料的熔点确定。

在选择熔化温度时，要考虑到合金的液体流动性和凝固性能。

熔点高的合金可使用高熔点温度，但要注意避免烧结和气孔的产生。

2.注射速度：注射速度决定了金属液体进入模腔的速度。

过高的注射速度可能引起金属喷溅和模具损坏，过低的注射速度则可能造成流道不充分填充。

注射速度的选择应根据材料的液流性和零件的形状确定。

3.注射压力：注射压力决定了金属液体通过流道和进入模腔的压力。

过高的注射压力可能导致模具磨损和零件变形，过低的注射压力则可能造成流道不充分填充。

注射压力的选择应根据材料的流动性和零件的形状确定。

4.模具温度：模具温度决定了金属液体的凝固速度和铸件的质量。

较高的模具温度有助于加速凝固速度并减小变形，但可能导致金属液体的酸蚀和模具磨损。

较低的模具温度有助于避免气孔和减小脱漏的可能性，但可能导致金属液流动不畅。

模具温度的选择应根据材料的凝固性能和零件的形状确定。

5.冷却时间：冷却时间决定了金属液体的凝固时间和铸件的质量。

较短的冷却时间有助于提高生产效率，但可能导致金属液体的凝固不完全和热裂纹的产生。

较长的冷却时间有助于提高铸件的密度和表面质量，但可能导致产量降低。

冷却时间的选择应根据材料的凝固性能和零件的形状确定。

总结压铸是一种高效、高精度的制造方法，工艺参数的选择对于获得优质的铸件至关重要。

在选择工艺参数时，要综合考虑材料的性质、零件的形状和制造要求，以及设备和模具的性能。

通过合理选择工艺参数，可以提高铸件的质量和生产效率，降低生产成本。

压铸工艺参数分析1.注射压力：注射压力是指在铸造过程中，金属熔液被压入型腔的压力大小。

注射压力的大小对于铸件的排气、充盈、凝固过程以及零部件的尺寸稳定性有着重要的影响。

过高的注射压力会导致铸件内部气泡的形成、表面粗糙度增大等问题，而过低的注射压力则会导致型腔内充盈不充分。

2.注射速度：注射速度是指熔融金属进入模具腔体的速度。

适当的注射速度可以使熔融金属在型腔内充盈均匀，防止铸件出现疏松、夹杂等缺陷。

过高的注射速度会导致金属熔液的剪切力增加，容易产生气泡和金属破碎现象，而过低的注射速度则会导致金属熔液在充盈过程中受到阻力，形成冷障。

3.注射温度：注射温度是指金属熔液注入型腔时的温度。

注射温度的高低会直接影响到铸件的凝固形态和组织结构。

过高的注射温度会导致铸件的表面质量较差，因为金属熔液的冷却速度过快，易产生冷障和贝氏体组织。

而过低的注射温度则会导致金属熔液黏度增大，充盈性变差。

4.金属液温度：金属液温度是指金属熔体在注射之前的温度。

金属液温度的高低会直接影响到铸件的凝固过程和性能。

过高的金属液温度会导致铸件的组织粗大，出现热裂纹等问题。

而过低的金属液温度则会导致铸件的毛细孔增多，降低铸件的密实性。

5.压射机的闭模力：压射机的闭模力是指用于关闭型腔的力大小。

闭模力的大小会直接影响到铸件的尺寸稳定性和机械性能。

过高的闭模力会导致铸件的尺寸过大，形成表面凸起和冷障等问题。

而过低的闭模力则会导致铸件尺寸的不稳定性和机械性能的下降。

6.模具温度：模具温度是指模具在铸造过程中的温度。

模具温度的高低会直接影响到铸件的组织结构和表面质量。

适当的模具温度可以提高铸件的表面光洁度，减少气孔和缩松等问题。

过高的模具温度会导致铸件的热组织粗大，而过低的模具温度则会导致铸件充盈性差。

总结起来，压铸工艺参数对于铸件质量和性能有着直接的影响。

合理的控制和选择工艺参数可以有效地改善铸件的表面质量、减少缺陷率，提高铸件的力学性能和尺寸稳定性。

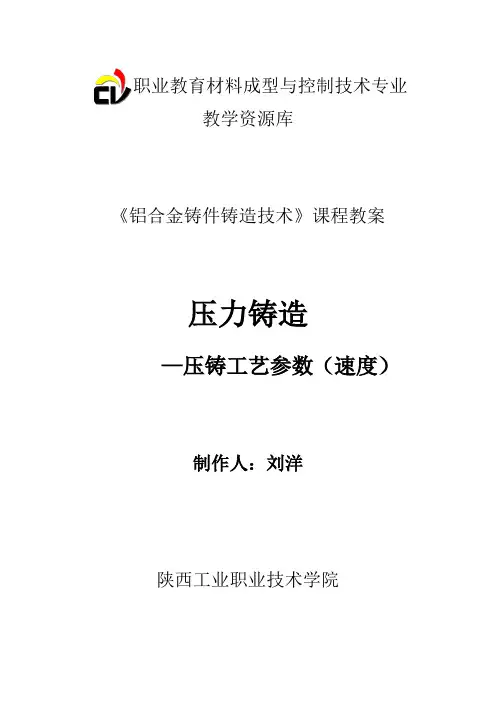

职业教育材料成型与控制技术专业教学资源库《铝合金铸件铸造技术》课程教案压力铸造—压铸工艺参数（速度）制作人：刘洋陕西工业职业技术学院压力铸造—压铸工艺参数（速度）一、压射速度压射速度又称冲头速度，它是压室内的压射冲头推动金属液的移动速度，也就是压射冲头的速度。

压射过程中压射速度是变化的，它可分成低速和高速两个阶段，通过压铸机的速度调节阀可进行无级调速。

压射第一、第二阶段是低速压射，可防止金属液从加料口溅出，同时使压室内的空气有较充分的时间逸出，并使金属液堆积在内浇口前沿。

低速压射的速度根据浇到压室内金属液的多少而定，可按表1选择。

压射第三阶段是高速压射，以便金属液通过内浇口后迅速充满型腔，并出现压力峰，将压铸件压实，消除或减小缩孔、缩松。

表1 低速压射速度的选择计算高速压射速度时，先由表2确定充填时间然后按下式计算：u高=4V[l+(n-l)×0.1]/(πd2t)式中u高—高速压射速度(m/s)；V—型腔容积，包括溢流槽部分及浇注系统部分(m3)；n—型腔数；d—压射冲头直径(m)；t—填充时间(s)。

按式计算的高速压射速度是最小速度，一般压铸件可按计算数值提高1.2倍，有较大镶件的压铸件或大模具压小铸件时，可提高至1.5～2倍。

二、充型速度金属液通过内浇口处的线速度称为充型速度，又称内浇口速度。

它是压铸工艺的重要参数之一。

选用内浇口速度时，请注意如下几点: （1）铸件形状复杂或薄壁时，内浇口速度应高些；（2）合金浇入温度低时，内浇口速度可高些；（3）合金和模具材料导热性能好时，内浇口速度应高些；（4）内浇口厚度较厚时，内浇口速度应高些。

计算高速压射速度时，按下式计算：υ/V=πD2/4F式中V—压射速度(m/s)；υ—充型线速度(m/s)；D—压室或冲头截面直径(m)；F—内浇口直径(m)。

一般压铸件可按计算数值提高1.2倍，有较大镶件的压铸件或大模具压小铸件时，可提高至1.5～2倍。

职业教育材料成型与控制技术专业教学资源库《铝合金铸件铸造技术》课程教案压力铸造—压铸工艺参数（温度）制作人：刘洋陕西工业职业技术学院压力铸造—压铸工艺参数（温度）压铸温度规范主要是指合金的浇注温度和模具温度。

一、合金浇注温度合金浇注温度是指金属液自压室进入型腔的平均温度。

由于对压室内的金属液温度测量不方便，通常用保温炉内的金属液温度表示。

浇注温度高，虽能提高金属液流动性和压铸件表面质量。

但浇注温度过高，会使压铸件结晶组织粗大，凝固收缩增大，产生缩孔缩松的倾向也增大，使压铸件力学性能下降。

并且还会造成粘模严重，模具寿命降低等后果。

因此，压铸过程中金属液的流动性主要靠压力和压射速度来保证。

选择浇注温度时，还应综合考虑压射压力、压射速度和模具温度。

通常在保证成型和所要求的表面质量的前提下，采用尽可能低的浇注温度。

甚至可以在合金呈粘稠“粥”状时进行压铸。

一般浇注温度高于合金液相线温度20℃～30℃。

但对含硅量高的铝合金不宜采用“粥”状压铸，因为硅晶粒将会大量析出，并以游离状态存在于压铸件中，使加工性能恶化。

各种压铸合金的浇注温度见表1。

表1各种压铸合金的浇注温度（单位：℃）应当注意的是，金属液流经内浇口进入型腔后，流速骤减直到型腔流速将为零，这部分动能大部分经摩擦而转换为热能，使合金的温度升高。

当内浇口速度为40m/s 时，铝合金进入型腔的速度将增加8℃，因此充填速度大时，可适当降低浇注温度，以保证压铸件质量。

二、压铸模温度模具温度是影响压铸件质量的一个重要因素，形状简单、压铸工艺性好的压铸件对模具温度控制要求不高，模具温度在较大范围内变动仍可生产出合格的压铸件。

但是，生产某些复杂压铸件时，只有当模具温度控制在某一范围内时，才能生产出合格的压铸件，且此温度范围又较窄，此时，必须严格控制模具温度。

压铸模在压铸生产前应预热到一定温度，在生产过程中要始终保持在一定的温度范围内，这一温度范围就是压铸模的工作温度。

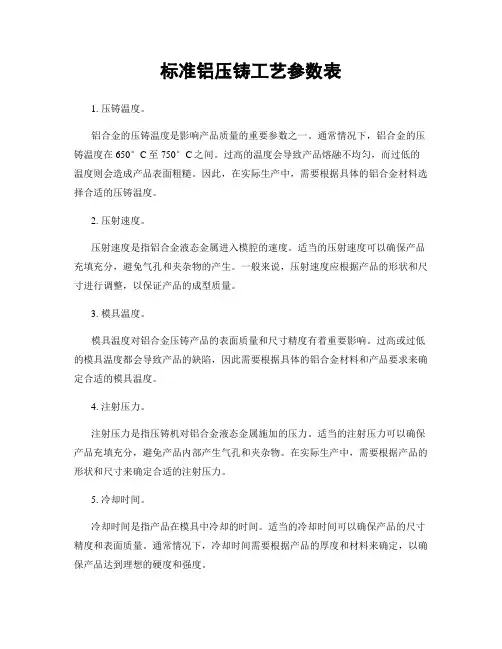

标准铝压铸工艺参数表1. 压铸温度。

铝合金的压铸温度是影响产品质量的重要参数之一。

通常情况下，铝合金的压铸温度在650°C至750°C之间。

过高的温度会导致产品熔融不均匀，而过低的温度则会造成产品表面粗糙。

因此，在实际生产中，需要根据具体的铝合金材料选择合适的压铸温度。

2. 压射速度。

压射速度是指铝合金液态金属进入模腔的速度。

适当的压射速度可以确保产品充填充分，避免气孔和夹杂物的产生。

一般来说，压射速度应根据产品的形状和尺寸进行调整，以保证产品的成型质量。

3. 模具温度。

模具温度对铝合金压铸产品的表面质量和尺寸精度有着重要影响。

过高或过低的模具温度都会导致产品的缺陷，因此需要根据具体的铝合金材料和产品要求来确定合适的模具温度。

4. 注射压力。

注射压力是指压铸机对铝合金液态金属施加的压力。

适当的注射压力可以确保产品充填充分，避免产品内部产生气孔和夹杂物。

在实际生产中，需要根据产品的形状和尺寸来确定合适的注射压力。

5. 冷却时间。

冷却时间是指产品在模具中冷却的时间。

适当的冷却时间可以确保产品的尺寸精度和表面质量。

通常情况下，冷却时间需要根据产品的厚度和材料来确定，以确保产品达到理想的硬度和强度。

6. 顶杆力。

顶杆力是指顶出铝合金产品的力量。

适当的顶杆力可以确保产品顺利脱模，避免产品变形和损坏。

在实际生产中，需要根据产品的形状和尺寸来确定合适的顶杆力。

7. 模具开合力。

模具开合力是指模具在开合过程中所受的力量。

适当的模具开合力可以确保模具的正常运行，避免模具损坏和产品缺陷。

在实际生产中，需要根据模具的结构和尺寸来确定合适的模具开合力。

总结：以上是标准铝压铸工艺参数表的相关内容，希望能对大家在铝合金压铸加工过程中有所帮助。

在实际生产中，需要根据具体的产品要求和铝合金材料来确定合适的工艺参数，以确保产品质量和生产效率。

同时，也需要不断优化和调整工艺参数，以适应市场和客户需求的变化。

希望大家能够加强学习和实践，不断提升铝合金压铸加工的技术水平和质量管理水平。

压铸工艺参数
一、压铸机参数
1.锁模力：压铸机锁模力是指压铸机在关闭模具时施加在模具上的力量，这个参数的选取要根据铸件的大小和形状来确定。

2.注射压力：指压铸机在注入合金液态金属时向模腔施加的压力，需
要根据合金的液态流动性来设定。

3.注射速度：指合金液态金属进入模腔的速度，需要控制在合适的范
围内，既要保证充模完全，又要避免过快造成气孔和模具损坏。

二、模具参数
1.冷却系统：合理的冷却系统可以提高铸件的质量和生产效率，可以
通过冷却水的流量、温度和冷却通道的设计来控制。

2.喷油系统：喷油系统用于在压铸之前，在模具表面形成一层润滑膜，减少金属与模具的摩擦，需要控制喷油量和喷油位置。

3.模具温度：模具温度会影响合金凝固速度和铸件表面质量，可以通
过加热、降温等方式来控制。

三、材料参数
1.合金成分：合金成分是对压铸件的力学性能和化学性能有很大影响
的因素，需要根据产品的要求选择合适的合金成分。

2.熔化温度：合金的熔化温度会影响注入流动性和凝固速度，需要根
据合金的熔化温度范围进行控制。

3.熔金温度：熔金温度是指合金进入模腔前的温度，需要根据合金的熔点和凝固温度来确定。

除了以上介绍的参数，还有一些其他的因素也会影响压铸工艺，比如模具的设计、铸件的几何形状以及工艺操作等。

这些参数和因素都需要通过实践和不断探索来确定和优化，以提高压铸的质量和效率。

对于不同的产品和工艺需求，压铸工艺参数也会有所差别，因此需要根据具体情况进行调整和优化。

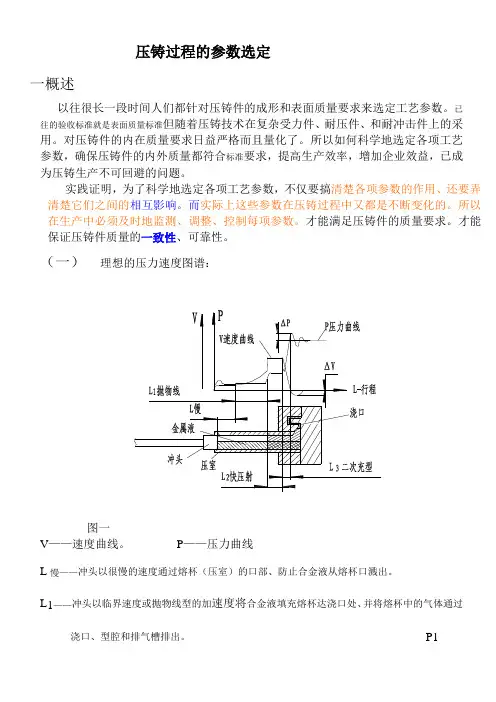

压铸过程的参数选定一概述以往很长一段时间人们都针对压铸件的成形和表面质量要求来选定工艺参数。

已往的验收标准就是表面质量标准但随着压铸技术在复杂受力件、耐压件、和耐冲击件上的采用。

对压铸件的内在质量要求日益严格而且量化了。

所以如何科学地选定各项工艺参数，确保压铸件的内外质量都符合标准要求，提高生产效率，增加企业效益，已成为压铸生产不可回避的问题。

实践证明，为了科学地选定各项工艺参数，不仅要搞清楚各项参数的作用、还要弄清楚它们之间的相互影响。

而实际上这些参数在压铸过程中又都是不断变化的。

所以在生产中必须及时地监测、调整、控制每项参数。

才能满足压铸件的质量要求。

才能保证压铸件质量的一致性、可靠性。

（一）理想的压力速度图谱：图一V——速度曲线。

P——压力曲线L慢——冲头以很慢的速度通过熔杯（压室）的口部、防止合金液从熔杯口溅出。

L1——冲头以临界速度或抛物线型的加速度将合金液填充熔杯达浇口处、并将熔杯中的气体通过浇口、型腔和排气槽排出。

P1L2——冲头以快压射速度（1~12 m/s）将合金液通过浇口填充型腔。

使合金液具有足够的动能填充到型腔各处，以求铸件成形。

所以L2是保证铸件成形的。

L3——冲头经过L2将合金液填充型腔后，冲头的运动受到阻碍，以快速降速同时压射压力急剧上升。

将合金液以低速高压的方式挤入型腔各细微处和内部疏松处。

将气泡压缩、冷隔焊合、合金的结晶细化等。

所以L3是保证铸件质量的阶段。

故称之为二次充型。

ΔP——压力冲击波的波峰值，ΔP＜增压后压力的3~5%。

ΔV___冲击波在波谷时铸件内气孔膨胀，造成冲头返回。

发生在二次充型的最后一瞬间.此时合金正在冷凝，气孔壁上产生发裂（疲劳源）。

所以冲击波要小。

（二）实际图（合金到浇口处，受阻降速）图二（三）压铸过程中的压力降。

在流体力学里能量损失以压力降来表示，（图三）P2图三h ×Γ＝P h —为液体的水位高度。

Γ——液体的比重。

P —压力。

压铸过程原理及压铸工艺参数确定解读压铸（Die casting）是一种通过将金属材料（通常为非铁金属，如铝、锌、铜等）加热至液态，然后压入模具中形成特定形状的工艺。

压铸工艺参数的确定包括：模具设计、铸造温度、注射速度、注射压力、冷却时间等。

压铸过程主要包括模具的张合、铸料的注入、冷却和模具的张开四个步骤。

具体过程如下：1.模具的张合：将两块模具合拢，形成一个完整的铸造腔。

2.铸料的注入：将预先加热至液态的金属材料经过喷射系统注入到铸造腔中。

3.冷却：待金属材料充分填充铸造腔后，开始冷却过程。

通过导热系统或者液体冷却剂快速冷却铸件，使其凝固固化。

4.模具的张开：冷却完毕后，张开模具并将铸件推出。

压铸工艺参数的确定：1.模具设计：模具的设计直接影响产品的成型质量。

合理的模具设计应保证产品的一致性和尺寸精度，并考虑到产品的冷却效果以及模具的寿命等因素。

2.铸造温度：铸造温度直接决定了金属材料的流动性和充填性能。

过高的温度可能导致材料的挥发和氧化，过低的温度可能导致流动性差，影响成型质量。

因此，需要根据材料的特性和产品要求确定适当的铸造温度。

3.注射速度：注射速度决定了金属材料进入模具的速度和充填性能。

过高的注射速度可能导致气泡和缺陷，过低的注射速度可能导致不充分充填和产生残余应力。

适当的注射速度应根据具体材料和产品进行调整。

4.注射压力：注射压力决定了金属材料进入模具的力度，以及铸件的密实程度。

过高的注射压力可能导致模具磨损和损坏，过低的注射压力可能导致产品质量不稳定。

适当的注射压力应通过试模或者经验确定。

5.冷却时间：冷却时间是指充填完毕后，铸件需要保持在模具中进行冷却的时间。

适当的冷却时间可以保证铸件的完全凝固和均匀冷却，以避免产生缺陷和应力。

压铸工艺参数的确定需要结合实际情况，通过试模和不断的优化调整，以达到产品的质量要求。

同时，压铸过程还需要注意风险控制和安全生产，以保证操作人员和设备的安全。

压铸工艺参数的设定和调节压铸生产中机器工艺参数的设定和调节直接影响产品的质量。

一个参数可能造成产品的多个缺陷，而同一产品的同一缺陷有可能与多个参数有关，要求在试压铸生产中要仔细分析工艺参数的变化对铸件成形的影响。

压铸生产厂家通常由专人设定和调节机器参数。

一、卧式冷室压铸机主要工艺参数的设定和调节下面以力劲机械厂有限公司生产的DCC280 卧式冷室压铸机为例，说明压铸生产中主要工艺参数的设定。

1. 主要工艺参数的设定（1）射料时间：射料时间大小与铸件壁厚成正比，对于铸件质量较大、压射一速速度较慢且所需时间较长时，射料时间可适当加大，一般在2s 以上。

射料二速冲头运动的时间等于填充时间。

（2）开型（模）时间：开型（模）时间一般在2s 以上。

压铸件较厚比较薄的开型（模）时间较之要长，结构复杂的型（模）具比结构简单的型（模）具开型（模）时间较之要长。

调节开始时可以略为长一点时间，然后再缩短，注意机器工作程序为先开型（模）后再开安全门，以防止未完全冷却的铸件喷溅伤人。

（3）顶出延时时间：在保证产品充分凝固成型且不粘模的前提下，尽量减短顶出延时时间，一般在0.5s以上。

（4）顶回延时时间：在保证能顺利地取出铸件的前提下尽量减短顶回延时时间，一般在0.5s以上。

（5）储能时间：一般在2s 左右，在设定时操作机器作自动循环运动，观察储能时间结束时，压力是否能达到设定值，在能达到设定压力值的前提下尽量减短储能时间。

（6）顶针次数：根据型（模）具要求来设定顶针次数。

（7）压力参数设定在保证机器能正常工作，铸件产品质量能合乎要求的前提下，尽量减小工作压力。

选择、设定压射比压时应考虑如下因素：1）压铸件结构特性决定压力参数的设定。

①壁厚：薄壁件，压射比压可选高些；厚壁件，增压比压可选高些。

②铸件几何形状复杂程度：形状复杂件，选择高的比压；形状简单件，比压低些。

③工艺合理性：工艺合理性好，比压低些。

2）压铸合金的特性决定压力参数的设定①结晶温度范围：结晶温度范围大，选择高比压；结晶温度范围小，比压低些。

职业教育材料成型与控制技术专业教学资源库《铝合金铸件铸造技术》课程教案压力铸造—压铸机工艺参数设定制作人：刘洋陕西工业职业技术学院压力铸造—压铸机工艺参数设定一、冷室压铸机工艺参数设定1.射料时间射料时间大小与铸件壁厚成正比，对于铸件质量较大、压射一速速度较慢且所需时间较长时，射料时间可适当加大，一般在2S以上。

射料二速冲头运动的时间等于填充时间。

2.开型（模）时间开型（模）时间一般在2S以上。

压铸件较厚比较薄的开型（模）时间较之要长，结构复杂的型（模）具比结构简单的型（模）具开型（模）时间较之要长。

调节开始时可以略长一点时间，然后再缩短，注意机器工作程序为先开型（模）后再开安全门，以防止未完全冷却的铸件喷溅伤人。

3.顶出延时时间在保证产品充分凝固成型且不粘模的前提下，尽量减短顶出延时时间，一般在0.5S以上。

4.顶回延时时间在保证能顺利地取出铸件的前提下尽量减短顶回延时时间，一般在0.5S以上。

5.储能时间一般在2S左右，在设定时操作机器作自动循环运动，观察储能时间结束时，压力是否能达到设定值，在能达到设定压力值的前提下尽量减短储能时间。

6.顶针次数根据型（模）具要求来设定顶针次数。

7.压力参数设定在保证机器能正常工作，铸件产品质量能合乎要求的前提下，尽量减小工作压力。

选择、设定压射比压时应考虑如下因素：（1）压铸件结构特性决定压力参数的设定①壁厚：薄壁件，压射比压可选高些；厚壁件，增压比压可选高些。

②铸件几何形状复杂程度：形状复杂件，选择高的比压；形状简单件，比压低。

③工艺合理性：工艺合理性好，比压低些。

（2）压铸合金的特性决定压力参数的设定①结晶温度范围：结晶温度范围大，选择高比压；结晶温度范围小，比压低些。

②流动性：流动性好，选择较低压射比压；流动性差，压射比压高些。

③密度：密度大，压射比压、增压比压均应大；密度小，压射比压、增压比压均选小些。

④比强度：要求比强度大，增压比压高些。

（3）浇注系统决定压力参数的设定①浇道阻力：浇道阻力大，主要是由于浇道长、转向多，在同样截面积下、内浇口厚度小产生的，增压比压应选择大些。

第三部分压铸工艺一、工艺参数1、压力参数：①压射力用压射压力和压射比压来表示，是获得组织致密、轮廓清晰的压铸件的主要因素，在压铸机上其大小可以调节。

②压射压力压射时压射油缸内的油压，可以从压力表上直接读出，是一个变量，当压铸机进入压射动作时产生压射压力，按照压射动作分段对应的称为一级压射压力（慢压射压力）、二级压射压力（快压射压力）等；增压阶段后转变为增压压力，此时的压射压力达到极大值。

③压射比压压射时压室内金属液在单位面积上所受的压力，简称比压。

可通过改变压射力或更换不同直径的压室及冲头来进行调整。

计算公式为：比压＝压射力÷（冲头直径）²×4/π2、速度参数：①压射速度压射时冲头移动的速度。

按照压射过程的不同阶段，压射速度分为慢压射速度（低速压射速度）和快压射速度（高速压射速度）。

一般慢压射速度的选择根据“压室充满度”（即压室内金属液的多少，用百分比快压射速度，是在一定填充时间条件下确定的。

根据铸件的结构特征确定其填充时间后，可用以下公式进行计算：快压射速度=坯件重量/合金比重/压室内截面积/填充时间×[1+（N-1）+0.1]式中“坯件重量”含浇冒系统；“N”为型腔穴数；“填充时间”可查表得到。

按此公式计算出来的快压射速度，是获得优质铸件的理论速度，实际生产中选其1.2倍；对有较大镶嵌件的铸件时可选1.5～2倍。

②内浇口速度金属液在压力作用下通过内浇道导入型腔时的线速度,称为内浇口速度。

内浇口速度对铸件质量有着重要影响，主要是表面光洁度、强度和塑性等方面。

内浇口速度的大小可通过查表得到，调节的方法有：调整压射速度、改变压室直径、调整比压、改变内浇口截面积。

铸件平均壁厚、填充时间、内浇口速度对照表3、时间参数：①填充时间金属液自开始进入型腔到充满铸型的过程所需要的时间。

影响填充时间的因素有：金属液的过热度、浇注温度、模具温度、涂料性能与用量、排气效果等。

影响压铸件质量的主要工艺参数影响压铸件质量的主要工艺参数包括：1. 压铸工艺温度：压铸件在铸造过程中需要加热熔化金属材料，温度是影响铸件质量的重要因素。

如果温度过高，会导致熔融金属过热，容易产生气孔、缩松等缺陷；如果温度过低，会使铸件成型不完全，表面质量差，容易出现可见缺陷。

2. 压铸压力：压铸压力直接影响到铸件的密度和凝固过程。

过高的压力会使得铸件的细小部分压缩不够，导致铸件中出现气孔、缩松等缺陷；过低的压力则会造成铸件形状不完美，容易产生气孔、翘曲等问题。

3. 注射速度：注射速度是指金属材料进入模具中的速度。

过快的注射速度会导致金属材料冲击力大，易引起气门过冲、表面润色不均等问题；过慢的注射速度则会导致凝固时间过长，容易产生热裂、夹杂等缺陷。

4. 冷却时间：冷却时间是指铸件在模具中冷却至一定温度的时间。

冷却时间过短会导致铸件内部温度分布不均，容易产生热裂、夹杂等缺陷；冷却时间过长则会使生产率降低，成本增加。

5. 模具温度：模具温度直接影响到铸件的凝固速度和整体质量。

模具温度过高会导致金属熔化过快，铸件表面质量较差；模具温度过低则会导致凝固时间延长，生产效率低下。

6. 浇注系统设计：浇注系统包括喷嘴、导槽、浇注口等部分，直接影响到金属材料进入模具的流动性和冷却性能。

如果浇注系统设计不合理，易产生气孔、错流、夹杂等缺陷。

总之，以上主要工艺参数都会对压铸件的质量产生重要影响。

为了获得高质量的压铸件，需要在生产过程中合理控制这些参数，并确保每个参数都处于最佳范围内。

影响压铸件质量的主要工艺参数是压铸生产中非常重要的一环。

通过合理控制这些参数，可以有效地提高压铸件的质量，确保其达到设计要求。

首先，压铸工艺温度是影响压铸件质量的关键参数之一。

合适的温度可以保证金属材料完全熔化，使金属液体顺利流入模具中，并在合适的速度冷却凝固，从而获得高密度、无缺陷的铸件。

如果温度过高，会使金属液体过热，容易产生气孔、缩松等缺陷；相反，如果温度过低，会导致铸件成型不完全，表面质量差，容易出现可见缺陷。

影响压铸件质量的主要工艺参数压铸件是一种常见的金属零件制造工艺，通过将金属材料加热至液态状态，然后注入模具中进行压铸成型，最终得到所需形状的零件。

在压铸过程中，各种工艺参数将直接影响最终产品的质量，包括压铸机的压力、温度、注射速度、模具设计等。

下面将详细介绍影响压铸件质量的主要工艺参数。

1. 压铸机的压力压铸机的压力是影响压铸件质量的关键参数之一。

在压铸过程中，适当的压力可以确保金属材料充分填充模具腔体，避免产生气孔和缩松等缺陷。

同时，过大的压力可能导致模具变形或损坏，从而影响产品的尺寸和表面质量。

因此，在压铸过程中需要根据具体的零件设计和材料特性来合理设置压铸机的压力。

2. 压铸机的温度压铸机的温度是另一个重要的工艺参数。

金属材料的温度将直接影响其流动性和凝固过程，从而影响产品的内部结构和力学性能。

在压铸过程中，需要根据具体的金属材料来控制压铸机的加热温度和保持温度，以确保金属材料能够充分流动并获得良好的凝固组织。

3. 注射速度注射速度是影响压铸件质量的另一个重要参数。

适当的注射速度可以确保金属材料在注射过程中充分填充模具腔体，并避免产生气孔和冷隔等缺陷。

同时，过快的注射速度可能导致金属材料在注射过程中产生过大的流动阻力，从而影响产品的表面质量和尺寸精度。

因此，在压铸过程中需要根据具体的零件设计和模具结构来合理设置注射速度。

4. 模具设计模具设计是影响压铸件质量的另一个重要因素。

合理的模具设计可以确保产品的尺寸精度和表面质量，并避免产生气孔、冷隔和浇口等缺陷。

在模具设计中，需要考虑产品的结构特点、材料流动路径、浇口和冷却系统等因素，以确保产品能够获得良好的凝固组织和表面质量。

5. 金属材料金属材料的选择将直接影响压铸件的质量和性能。

不同的金属材料具有不同的凝固特性和机械性能，因此在压铸过程中需要根据具体的零件设计和使用要求来选择合适的金属材料。

同时，需要注意金属材料的熔点、流动性和气体溶解度等特性，以确保产品能够获得良好的凝固组织和力学性能。

压铸工艺参数分析压铸是一种常见的金属制造工艺，通过将熔化的金属填充到金属模具中，然后施加高压使其凝固成型。

在压铸过程中，工艺参数的选择对成品的质量和性能起着关键作用。

本文将对压铸工艺参数进行详细分析。

首先，压铸的工艺参数包括模具温度、熔融温度、注射速度和压力等。

模具温度是指模具的加热温度，通常使用电加热或液体循环来加热模具。

模具温度的选择取决于金属材料的熔点和凝固温度，以及成品的要求。

较高的模具温度可以提高熔融金属的流动性，有利于填充模具腔体，但过高的温度可能导致熔融金属的挥发和氧化，影响成品的质量。

因此，选择适当的模具温度非常重要。

熔融温度是指金属材料的熔化点，选择适当的熔融温度可以确保金属完全熔化，保证充分填充模具腔体。

熔融温度的选择需要考虑到金属的熔点、凝固温度和成品要求等因素。

较高的熔融温度可以提高金属的流动性，但可能导致金属的挥发和氧化，对模具寿命和成品质量有不利影响。

因此，熔融温度的选择应当在保证金属材料完全熔化的基础上考虑到其他方面的因素。

注射速度是指金属材料由喷嘴注入模具腔体的速度，是影响成品质量的重要参数之一、较高的注射速度可以提高金属的流动性，有利于填充模具腔体，减少缺陷的产生。

然而，过高的注射速度可能导致金属的喷溅和气泡的产生，影响成品的质量。

因此，注射速度的选择需要通过试验确定，以获得最佳的成品质量。

压力是指施加在金属材料上的压力大小，可以有效地提高金属的密度和减少气孔的产生。

较高的压力可以提高金属材料的填充性和成品的致密性，但过高的压力可能导致模具磨损和应力集中，降低模具的寿命。

因此，选择适当的压力非常重要，需要结合金属材料的性质和成品的要求来确定。

此外，还有一些其他的工艺参数需要考虑，如金属的成分和含气量等。

金属的成分可以影响其熔点、流动性和机械性能等，需要根据成品的要求来确定。

含气量是指金属中气体的含量，过高的含气量可能导致成品中气孔的产生，影响成品的质量。

因此，需要通过适当的气体处理措施来减少含气量。

压铸工艺参数分析压铸工艺参数分析（二）颜逸堂主压铸工艺参数分析（二）但如果铸件在模内停留时间过长，温度下降过多，铸件的凝固收缩就越多，造成包型力加大，铸件就难以从型芯上推出，尤其是大而薄、强度不高的铸件，极易造成变形或损坏。

型（模）具温度是影响铸件质量的工艺参数之一，要控制型（模）具温度首先要稳定压铸周期时间，其次是在所生产铸件的表面质量上判别型（模）具的温度场分布，然后调节冷却水道的通水量，使之符合生产优质铸件的条件。

铝合金晴空别院铝合金。

铝合金按加工方法可以分为形变铝合金和铸造铝合金两大类：铸造铝合金按化学成分可分为铝硅合金，铝铜合金，铝镁合金，铝锌合金和铝稀土合金，其中铝硅合金又有过共晶硅铝合金，共晶硅铝合金，单共晶硅铝合金，铸造铝合金在铸态下使用。

高强度铝合金指其抗拉强度大于480兆帕的铝合金，主要是压力加工铝合金中防锈铝合金类、硬铝合金类、超硬铝合金类、锻铝合金类、铝锂合金类。

如何修复铝合金铸件气孔等缺陷呢？反重力铸造一文全了解平静心788反重力铸造一文全了解。

由于低压铸造中，铸型处在常压环境之下，利用金属型铸造时，容易实现金属型的开合模以及铸件顶出，所以，金属型低压铸造广泛用于生产质量要求较高的铸件，如汽车轮毂、缸体、缸盖等铸件。

6）铸件可进行热处理：与压力铸造相比，利用反重力铸造方法生产铸件时，充型速度较慢，液面平稳，型内气体可以顺利排出，所以，铸件内部的气孔很少、甚至没有，故可像重力铸造成形的铸件一样进行热处理。

宝成生产实习报告马语Library...使自己在实际生产环境中了解和学习各类成型工艺、成型方法、成型模具及成型设备等基本生产知识，了解和掌握模具的结构及工作原理和模具的加工、装配、试模与调整的工艺过程，培养自身理论联系实际，提高其在生产实际中调查研究、观察问题、分析问题及解决问题的能力和方法，为后续的学习打下基础。

模具的主要加工方法：机械加工、特种加工、塑性加工、铸造、焊接。
