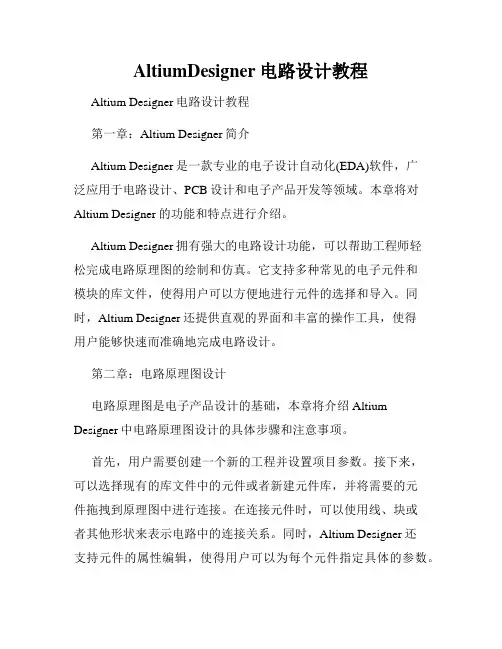

AltiumDesigner电路设计教程

AltiumDesigner电路设计教程

AltiumDesigner电路设计教程Altium Designer电路设计教程第一章：Altium Designer简介Altium Designer是一款专业的电子设计自动化(EDA)软件，广泛应用于电路设计、PCB设计和电子产品开发等领域。

本章将对Altium Designer的功能和特点进行介绍。

Altium Designer拥有强大的电路设计功能，可以帮助工程师轻松完成电路原理图的绘制和仿真。

它支持多种常见的电子元件和模块的库文件，使得用户可以方便地进行元件的选择和导入。

同时，Altium Designer还提供直观的界面和丰富的操作工具，使得用户能够快速而准确地完成电路设计。

第二章：电路原理图设计电路原理图是电子产品设计的基础，本章将介绍Altium Designer中电路原理图设计的具体步骤和注意事项。

首先，用户需要创建一个新的工程并设置项目参数。

接下来，可以选择现有的库文件中的元件或者新建元件库，并将需要的元件拖拽到原理图中进行连接。

在连接元件时，可以使用线、块或者其他形状来表示电路中的连接关系。

同时，Altium Designer还支持元件的属性编辑，使得用户可以为每个元件指定具体的参数。

完成电路原理图的设计后，可以进行电路仿真以验证设计的正确性。

Altium Designer内置了强大的仿真工具，可以对电路进行直流、交流、噪声等多种仿真分析。

通过仿真结果，可以发现并改正设计中的问题，从而提高电路的可靠性和性能。

第三章：PCB布局设计PCB布局是将电路原理图转化为实际的印刷电路板(PCB)的过程。

本章将介绍Altium Designer中PCB布局设计的步骤和技巧。

在Altium Designer中，用户可以根据电路原理图自动生成PCB 布局。

首先，可以在PCB布局编辑器中导入原理图，并根据布局要求进行元件的摆放和连线。

Altium Designer提供了多种布局工具，如自动布线、拖拽元件、旋转元件等，使得用户能够高效地进行布局设计。

Altium Designer14原理图与PCB设计 第2章

Altium Designer14原理图与PCB设计 第2章

图2-2 New Project 对话框
图2-3 新建的工程
2) 新建一个原理图 选择File >> New >> Schematic命令，在设计窗口中将出 现一个命名为Sheet1.SchDoc的空白电路原理图并且该电路 原理图将被自动添加到工程当中。通过File >> Save As命令 可以对新建的电路原理图进行重命名，可以将此原理图通过 文件保存导航保存到用户所需要的硬盘位置。这里输入文件 名“门铃电路原理图”并且点击保存。新建原理图文件时， 系统会自动打开这个文件。此时用户会发现在电路原理图的 编辑器下，菜单栏和主工具条都发生了变化，如图2-4所示。
图2-1 门铃电路原理图
1) 新建工程项目 执行File >> New >> Project命令，在弹出的如图2-2所示 的New Project对话框中选择Project Type：PCB Project， Project Templates：<Default>，并将名字命名为“快速入门
例程”，如图2-3所示。
图2-5 Available Libraries对话框
4) 放置元件 元件库装载完成后，就可以放置电路所需的元件了。要 放置元件，首先要知道元件所在的库并从中取出或者制作原 理图元件。本例所用元件如表2-1所示。
Lib Ref CAP CAP RES2 RES2
TLC555CP SW-PB BELL Header 2
表2-1 元件属性表
Designator C1 C2 R1 R2 U1 S1
BELL1 J1
Comment 0.01 μF 0.01 μF 5.1 kΩ 100 kΩ
555 SW-PB BELL POWER

Altium Designer 10 原理图设计讲解

Altium Designer 10 原理图设计讲解

图2-1 PCB工程的创建
下面我们将创建一个原理图文件并添加到空的工程中。这个原理图是教程中 的例子，心型LED循环灯电路。
2.1.3 创建一个新的电气原理图
通过下面的步骤来新建电路原理图： 1. 选择File>>New>>Schematic，或者在Files面板内里的New选项
中单击Schematic Sheet。在设计窗口中将出现了一个命名为 Sheet1.SchDoc的空白电路原理图并且该电路原理图将自动被 添加到工程当中。该电路原理图会在工程的Source Documents 目录下。 2. 通过文件File>>Save As可以对新建的电路原理图进行重命名， 可以将通过文件保存导航保存到用户所需要的硬盘位置，如输 入文件名字Multivibrator.SchDoc并且点击保存。 当用户打 开该空白电路原理图时，用户会发现工程目录改变了。主工具 条包括一系列的新建按钮，其中有新建工具条，包括新建条目 的菜单工具条，和图表层面板。用户现在就可以编辑电路原理 图了。用户能够自定义许多工程的外观。例如，用户能够重新 设置面板的位置或者自定义菜单选项和工具条的命令。
下面将介绍电路原理图的总体设置。
1.选择Tools>>Schematic references （TP），来打开电路原理图偏好优先设置对话框。 这个对话框允许用户设置适用于所有原理图定的 为全局配置参数的偏好设置，适用于全部原理图。
2.在对话框左边的树形选项中单击SchematicDefault Primitives，激活并使能Permanent 选项。单击OK以关闭该对话框。
贴着光标。Altium Designer的功能是允许重复放置同一器件。所以，现在放置第二个 三极管。由于该三极管跟原来的一样，因此所以在放置器件时不需要再次编辑器件的 属性。Altium Designer，将自动增加designator的名字中的数字后缀。所以这次放置 的三极管的designator将为Q2。 • 3.当参照示例电路图（图2-3）日志的时候，将发现其实Q2为Q1的镜像。通过按下X键 来改变放置器件的方向。这将使元件沿水平方向方向翻转。 • 4.移动光标到Q1的右边，为了使得位置更加准确，点击PAGE UP键两次来放大画面。这 样可以看到栅格线。 • 5.按下ENTER来放置Q2。每次放置好一个三极管，又会出现一个准备放置的三极管。 • 6.所有三极管都放置完毕后，可以通过点击右键或按下ESC键来退出放置状态。光标又 回到的原来的样子。

Altium Designer教程 第2章 原理图编辑器及参数

Altium Designer教程 第2章 原理图编辑器及参数

Altium Designer 教程
2.1 启动原理图编辑器方式
从文件（Files）面板中启动原理图编辑器
启动Altium Designer系统，单击系统面板标签 在弹出的菜单中选择文件【Files】命令，打开文件 （Files面板，在“Open a document”分组框中双击原理图文
件，即可从文件（Files）面板中启动原理图编辑器。
Altium Designer 教程
2.3.2 图纸选项设置
1. 图纸方向设置 2. 设置图纸颜色 3. 设置标题栏 4. 设置边框
Altium Designer 教程
2.3.3 图纸栅格设置
图纸栅格的设置在图纸设置对话框的栅格 （Grids）分组框内，包括捕获栅格（Snap）和 可视栅格（Visible）两个选项。
Altium Designer 教程
“Open a document”分组框可以 打开一个已有的原理图文件
“Open a project”分组框可以打 开一个已有项目中的原理图文件。
“New”分组框可以用来新建各 格式文件。
Altium Designer 教程
2.1 启动原理图编辑器方式
从主菜单中启动原理图编辑器
自定义格式（Custom Style）
1．标准格式设置方法
Altium Designer 教程
2.3.1 图纸规格设置
2．自定义格式设置方法
选中使用自定义格式（Use Custom Style）项, 在对应的文本框中输入适当的数值即可
其中3项参数含义：
（1）X边框刻度（X Region Count）：X轴边框 参考坐标刻度数，所谓的刻度数即等分格数。 （2）Y边框刻度（Y Region Count）：Y轴边框参 考坐标刻度数。 （3）边框宽度（Margin Width）：边框宽度改变 时边框内文字大小将跟随宽度变化。

AltiumDesigner电路设计之原理图设计基础

AltiumDesigner电路设计之原理图设计基础

总结词
元件库缺失是电路设计中最常见的问题 之一，它可能导致设计无法进行或无法 正确进行。
VS
பைடு நூலகம்
详细描述
当设计师在Altium Designer中找不到所 需的元件库时，可以尝试以下解决方案： 1. 检查元件库是否已经正确安装；2. 确 认元件库的路径是否正确；3. 尝试在网 上查找该元件库并下载安装；4. 如果以 上方法都无法解决问题，可以联系 Altium Designer的技术支持寻求帮助。
PROTEL
一款经典的电路设计软件 ，具有丰富的元件库和强 大的布线功能。
02 原理图设计基本元素
电路元件
电阻（Resistor）
电容（Capacitor）
表示电路中电阻的元件，用于限制电流。
表示电路中电容的元件，用于存储电荷。
电感（Inductor）
二极管（Diode）
表示电路中电感的元件，用于存储磁场能 量。
通过原理图，设计师可以清晰 地理解电路的工作原理，便于 后续的电路板设计和调试。
原理图设计通常使用专门的原 理图设计软件，如Altium Designer。
原理图设计流程
收集资料
收集相关的电路元件资料、芯 片数据手册等。
检查与修改
对绘制的原理图进行检查和修 改，确保其正确性和可实现性 。
确定设计目标
模块化设计
详细描述
层次化电路原理图设计是将整个电路按照功能划分为若干个模块，每个模块对应一个子图。这种设计方法有利于 提高电路的可读性和可维护性，便于多人协作设计和项目管理。在设计时，应遵循模块化设计原则，合理划分模 块，明确模块间的接口和信号传递关系。
实例四：混合电路原理图设计
总结词
多种元件与技术融合

AltiumDesigner13标准教程第二章电路设计基础

AltiumDesigner13标准教程第二章电路设计基础

电路设计基础内容指南本章详细介绍关于电路图设计的基本组成：原理图、PCB 图。

简单介绍原理图、PCB 图的一些基础知识，具体包括原理图、PCB 图的组成、原理图编辑器的界面、原理图环境设置等。

知识重点原理图环境设置 印制板电路环境设置2.1 原理图编辑器的界面简介在打开原理图设计文件或创建新的原理图文件的同时，Altium Designer 13的原理图编辑器将被启动，即打开了电路原理图的编辑软件的环境，如图2-1所示。

2.1.1 主菜单栏Altium Designer 13设计系统对于不同类型的文件进行操作时，主菜单的内容会发生相应的改变。

在原理图编辑环境中，主菜单会改变为如图2-2所示样式。

在设计过程中，对原理图的各种编辑操作都可以通过菜单中的相应命令来完成。

第2章电路设计基础图2-1 原理图编辑环境图2-2 原理图编辑环境主菜单栏“文件”菜单：主要用于文件的新建、打开、关闭、保存与打印等操作。

“编辑”菜单：用于对象的选取、复制、粘贴与查找等编辑操作。

“察看”菜单：用于视图的各种管理，如工作窗口的放大与缩小，各种工具、面板、状态栏及节点的显示与隐藏等。

“工程”菜单：用于与工程有关的各种操作，如工程文件的打开与关闭、工程的编译及比较等。

“放置”菜单：用于放置原理图中的各种组成部分。

“设计”菜单：对元件库进行操作、生成网络报表等操作。

“工具”菜单：可为原理图设计提供各种工具，如元件快速定位等操作。

“报告”菜单：可进行生成原理图中各种报表的操作。

“窗口”菜单：可对窗口进行各种操作。

“帮助”菜单：帮助菜单。

2.1.2 工具栏在原理图设计界面中，Altium Designer 13提供了丰富的工具栏，其中绘制原理图常用的工具栏具体介绍如下。

选择“察看”→“工具栏”→“自定制”菜单命令，系统将弹出如图2-3所示的CustomizingSch Editor（定制原理图编辑器）对话框。

在该对话框中可以对工具栏中的功能按钮进行设置，以便用户创建自己的个性工具栏。

AltiumDesigner原理图与PCB设计原理图绘制基础PPT课件

在Custom Style栏中有5个设置框，其名称和意义 如表3-1所示。
第25页/共261页
表3-1 Custom Style栏中各设置框的名称和意义
对话框名称 Custom Width Custom Height X Region Count Y Region Count Margin Width
第20页/共261页
(2) Options(选项栏)。在这一选项里，设计者可 以进行图样方向、标题栏、边框等的设定。
·O r i e n t a t i o n ( 图 样 方 向 ) 用鼠标左键单击Options选项栏中的Orientation右 侧的下拉选项框，将出现如图3-13所示的两个选项。选 择Landscape选项时，图样则水平放置，选择Portrait时， 图样则垂直放置。

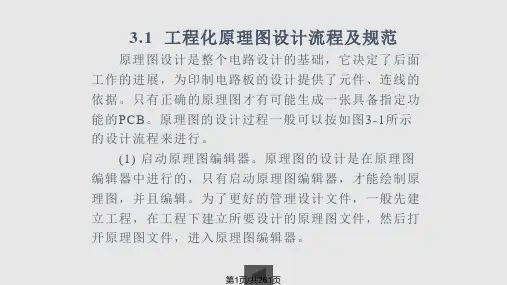

3.1 工程化原理图设计流程及规范
原理图设计是整个电路设计的基础，它决定了后面 工作的进展，为印制电路板的设计提供了元件、连线的 依据。只有正确的原理图才有可能生成一张具备指定功 能的PCB。原理图的设计过程一般可以按如图3-1所示 的设计流程来进行。
(1) 启动原理图编辑器。原理图的设计是在原理图 编辑器中进行的，只有启动原理图编辑器，才能绘制原 理图，并且编辑。为了更好的管理设计文件，一般先建 立工程，在工程下建立所要设计的原理图文件，然后打 开原理图文件，进入原理图编辑器。
·S n a p ( 光 标 移 动 距 离 ) 该项设置可以用来改变光标的移动间距。Snap设 定主要用来决定光标位移的步长，即光标在移动过程中， 以设定的基本单位来做跳移，单位是mil(密尔，1000密 尔=1英吋=25.4毫米)。如当设定Snap = 10时，十字光 标在移动时，均以10个长度单位为基础。此设置的目 的是使设计者在画图过程上更加方便的对准目标和引脚。

Altium Designer原理图与PCB设计第2章原理图设计基础


（a）“Customizing Sch Editor”命令对话框
（b）“Customizing Sch Editor”工具栏对话框 图2.2.3 “Customizing Sch Editor”设置对话框
1.“标准”工具栏
“标准”工具栏如图2.2.4所示，主要为用户提供了一些常用 的文件操作快捷方式，如打印、缩放、复制和粘贴等，并以 按钮图标的形式表示出来。如果将光标悬停在某个按钮图标 上，则该按钮所要完成的功能就会在图标下方显示出来，便 于用户操作。
（2）PCB Copper（PCB 铜箔）：在原理图设计中与PCB铜箔 相对应的分别有：
•导线：原理图设计中导线在PCB（印制电路板）上将对应一 根（或者一块）铜箔组成的导线。总线连接形式，它在PCB （印制电路板）上将对应一组由铜箔组成的导线（分离的多 根导线）。
•焊盘：在PCB（印制电路板）上，元件的管脚通常需要有对 应的焊盘。焊盘与元器件的封装有关。
在原理图上用符号表示的各个组成部分与PCB（印制电路板 ）各个组成部分的对应关系具体如下：
（1）Component（元件）：在原理图设计中，元件将以元 件符号的形式出现。元件符号主要由元件管脚和边框组成， 其中元件管脚需要和实际的元件一一对应。
（a）符号 （b）实物图 图2.1.2 元件符号与元件实物
·“放置”菜单：用于放置原理图中的各种组成部分。 ·“设计”菜单：用于对元件库进行操作、生成网络报表等
操作。
·“仿真器”菜单：可对原理图文件进行仿真分析，同时生 成分析文件。
·“工具”菜单：可为原理图设计提供各种工具，如元件快 速定位等操作。
·“报告”菜单：可进行生成原理图中各种报表操作。 ·“窗口”菜单：可对窗口进行各种操作。 ·“帮助”菜单：帮助菜单。

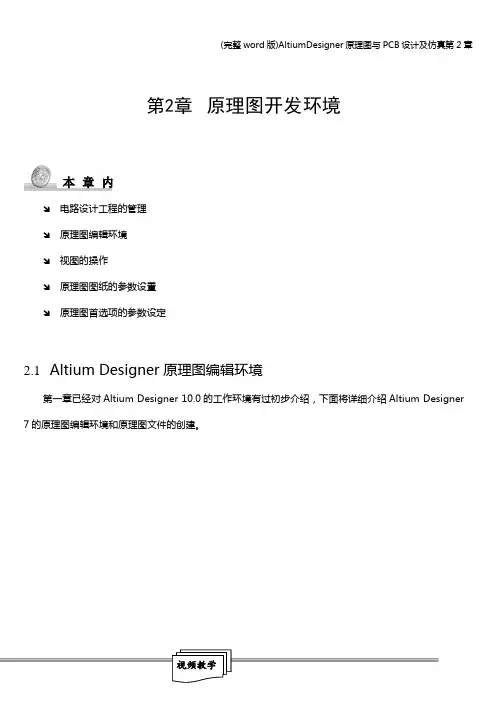

(完整word版)AltiumDesigner原理图与PCB设计及仿真第2章

第2章 原理图开发环境↘ 电路设计工程的管理 ↘ 原理图编辑环境 ↘ 视图的操作↘ 原理图图纸的参数设置 ↘ 原理图首选项的参数设定2.1 Altium Designer 原理图编辑环境第一章已经对Altium Designer 10.0的工作环境有过初步介绍，下面将详细介绍Altium Designer 7的原理图编辑环境和原理图文件的创建。

本章内容2.1.1 电路原理图的设计步骤图2-1 电路原理图设计流程图●新建原理图：创建一个新的电路原理图文件。

●页面设置：根据原理图的大小来设置图纸的大小。

●载入元器件库：将电路图设计中需要的所有元器件的Altium Designer库文件载入内存。

●放置元器件：将相关的元器件放置到图纸上。

●调整元器件的位置：根据设计需要调整位置，便于布线和阅读。

●电气连线：利用导线和网络标号确定器件的电气关系。

●添加说明信息：在原理图中必要的地方添加说明信息，便于阅读。

●检查原理图：利用Altium Designer提供的校验工具对原理图进行检查，保证设计准确无误。

●输出：打印输出电路原理图或是输出相应的报表。

2.1.2 创建新的原理图设计文档图2-2 通过【File】菜单创建原理图文档新建原理图文档图2-3 通过【File】面板创建原理图文档2.1.3 打开已有的原理图设计文档图2- 4 打开现有的SchDoc文档2.1.4 原理图的保存保存原理图图2-5 原理图文件的保存图2-6 文件的命名及保存图2-7 文件更名成功2.1.5 工程的管理图2-8 工程的管理图2-9 新建的工程图2-10 向工程添加文件图2-11 移除工程中的文件2.2 原理图编辑系统2.2.1 编辑器环境图2-12 原理图编辑环境弹出式菜单栏标准工具栏布线工具栏实体工具栏导航栏标签式工作区●标准工具栏（Schematic Standard ）：该工具栏提供新建、保存文件、视图调整、器件编辑和选择等功能。

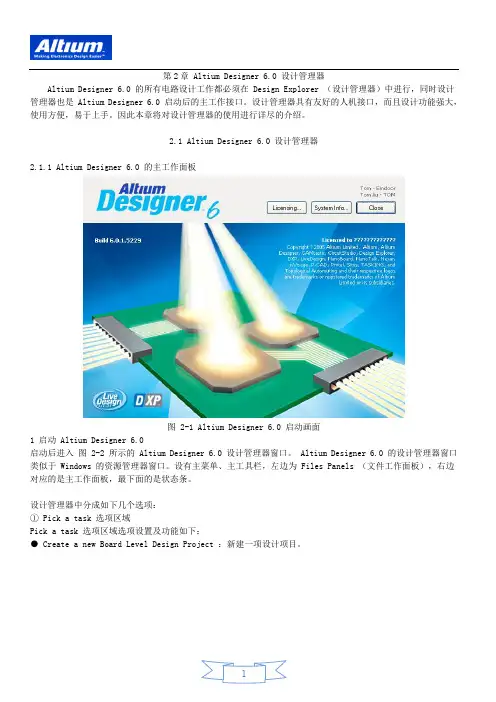

Altium_Designer官方标准教程_第2章_设计管理器

第2章 Altium Designer 6.0 设计管理器Altium Designer 6.0 的所有电路设计工作都必须在 Design Explorer （设计管理器）中进行，同时设计管理器也是 Altium Designer 6.0 启动后的主工作接口。

设计管理器具有友好的人机接口，而且设计功能强大，使用方便，易于上手。

因此本章将对设计管理器的使用进行详尽的介绍。

2.1 Altium Designer 6.0 设计管理器2.1.1 Altium Designer 6.0 的主工作面板图 2-1 Altium Designer 6.0 启动画面1 启动 Altium Designer 6.0启动后进入图 2-2 所示的 Altium Designer 6.0 设计管理器窗口。

Altium Designer 6.0 的设计管理器窗口类似于 Windows 的资源管理器窗口。

设有主菜单、主工具栏，左边为 Files Panels （文件工作面板），右边对应的是主工作面板，最下面的是状态条。

设计管理器中分成如下几个选项：① Pick a task 选项区域Pick a task 选项区域选项设置及功能如下：● Create a new Board Level Design Project ：新建一项设计项目。

图 2-2 Altium Designer 6.0 设计管理器窗口Altium Designer 6.0 中以设计项目为中心，一个设计项目中可以包含各种设计文件，如原理图 SCH 文件，电路图 PCB 文件及各种报表，多个设计项目可以构成一个 Project Group （设计项目组）。

因此，项目是 Altium Designer 6.0 工作的核心，所有设计工作均是以项目来展开的。

介绍一下使用项目的好处。

图 2-3 新建 FPGA 项目设计档工作● Create a new FPGA Design Project ：新建一项 FPGA 项目设计。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（a）“Customizing Sch Editor”命令对话框
（b）“Customizing Sch Editor”工具栏对话框 图2.2.3 “Customizing Sch Editor”设置对话框
பைடு நூலகம் 1.“标准”工具栏
“标准”工具栏如图2.2.4所示，主要为用户提供了一些常用 的文件操作快捷方式，如打印、缩放、复制和粘贴等，并以 按钮图标的形式表示出来。如果将光标悬停在某个按钮图标 上，则该按钮所要完成的功能就会在图标下方显示出来，便 于用户操作。
在原理图上所设计的电路，通常需要安装在PCB上，实 现电路功能。
在原理图上用符号表示的各个组成部分与PCB（印制电路板 ）各个组成部分的对应关系具体如下：
（1）Component（元件）：在原理图设计中，元件将以元 件符号的形式出现。元件符号主要由元件管脚和边框组成， 其中元件管脚需要和实际的元件一一对应。
2.“连线”工具栏
“连线”工具栏如图2.2.5所示，主要用于放置原理图中的元 件、电源、接地、端口、图纸符号和未用引脚标志等，同时完 成连线操作。
元器件符号表示实际电路中的元器件。 连线表示的是实际电路中的连接导线。 结点表示几个元器件引脚或几条导线之间相互的连接关系。 注释用来说明元器件的型号、名称等等。
原理图是绘制在一张图纸上的图，在绘制过程中采用的 全部是符号，没有涉及实物，因此原理图上没有任何实 物尺寸的概念。
原理图能够帮助用户更好地理解电路的设计原理，而更 重要的用途就是为PCB（印制电路板）设计提供元件信 息、电气连接和网络信息等。
误后进行修改。 （9）打印输出：对原理图进行打印，或制作各种输出文件。
2.2 原理图编辑器 2.2.1 打开原理图编辑器
在打开一个原理图设计文件或创建了一个新的原理图文件 的同时，将打开Altium Designer 15的原理图编辑器。
如图2.2.1所示，Altium Designer 15的原理图编辑器主要由 菜单栏、工具栏、工作窗口和工作面板几部分组成部分。
（a）符号 （b）实物图 图2.1.2 元件符号与元件实物
（2）PCB Copper（PCB 铜箔）：在原理图设计中与PCB铜箔 相对应的分别有：
•导线：原理图设计中导线在PCB（印制电路板）上将对应一 根（或者一块）铜箔组成的导线。总线连接形式，它在PCB （印制电路板）上将对应一组由铜箔组成的导线（分离的多 根导线）。
（3）Silkscreen Level（丝印层）：在PCB上的丝印层，其文 字或者符号对应于在原理图上元件的文字说明及元件外形。
（4）Port（端口）：在原理图编辑器中引入的端口不是指硬 件端口，而是为了建立跨原理图（在不同原理图之间）电气 连接而引入的具有电气特性的符号。原理图中采用了一个端 口，该端口就可以和其他原理图中同名的端口建立一个跨原 理图（不同原理图之间）的电气连接。
（5）Net Label（网络标号）：网络标号和端口类似，通过 网络标号也可以建立电气连接。原理图中网络标号必须附加 在导线、总线或元件管脚上。
（6）Supply（电源符号）：原理图上的电源符号只是标 注原理图上的电源网络，并非实际的供电器件。
2.1.2 原理图设计的一般流程
原理图设计的一般流程大致可分为以下几个步骤。 （1）新建一个原理图文件。 （2）图纸设置：设置图纸的大小、方向等信息。 （3）装载元件库：将需要用到的元件库添加到系统中。 （4）放置元件：选择需要的元件放置到原理图中。 （5）元件位置调整：调整元件到合适的位置和方向。 （6）连线：用导线和网络将各个元器件连接起来。 （7）注释：对原理图进行必要的文字注释，方便读图。 （8）检查修改：根据各种校验规则对设计进行检查，发现错
·“放置”菜单：用于放置原理图中的各种组成部分。 ·“设计”菜单：用于对元件库进行操作、生成网络报表等
操作。
·“仿真器”菜单：可对原理图文件进行仿真分析，同时生 成分析文件。
·“工具”菜单：可为原理图设计提供各种工具，如元件快 速定位等操作。
·“报告”菜单：可进行生成原理图中各种报表操作。 ·“窗口”菜单：可对窗口进行各种操作。 ·“帮助”菜单：帮助菜单。
•焊盘：在PCB（印制电路板）上，元件的管脚通常需要有对 应的焊盘。焊盘与元器件的封装有关。
•过孔：在原理图上不涉及到多层PCB（印制电路板）的走线 ，因此没有过孔。
•覆铜：在原理图上不涉及到PCB（印制电路板）的覆铜，因 此没有覆铜的对应物。
（a）符号
（b）封装
（c）焊盘
图2.1.3 元件符号、封装与焊盘
2.2.3 原理图编辑器工具栏
在原理图编辑器中，Altium Designer 15系统可以提供内容 丰富的工具栏。执行“察看”→“工具栏”→“自定制” 菜单命令，系统弹出如图2.2.3所示的“Customizing Sch Editor（自定制原理图编辑器）”对话框，该对话框中可 以对工具栏进行增减等操作，以便用户创建自己的个性工 具栏。
第2章 原理图设计基础
2.1 原理图简介 2.2 原理图编辑器 2.3 原理图的图纸参数设置 2.4 绘图工具的使用 2.5 原理图设计环境参数设置
2.1 原理图简介 2.1.1 原理图的组成
图纸是工程设计的基础，是工程师交流和沟通的重要语言和工具 。电路原理图（以下简称原理图）主要由元器件（以下简称元件 ）符号、连线、结点、注释四大部分组成。
2.2.2 原理图编辑器主菜单
·“文件”菜单：主要用于文件的新建、打开、关闭、保存与 打印等操作。
·“编辑”菜单：用于对象的选取、复制、粘贴与查找等编辑 操作。
·“察看”菜单：用于视图的各种管理，如工作窗口的放大与 缩小，各种工具、面板、状态栏及节点的显示与隐藏等。
·“工程”菜单：用于与工程有关的各种操作，如工程文件的 打开与关闭、工程文件的编译及比较等。
