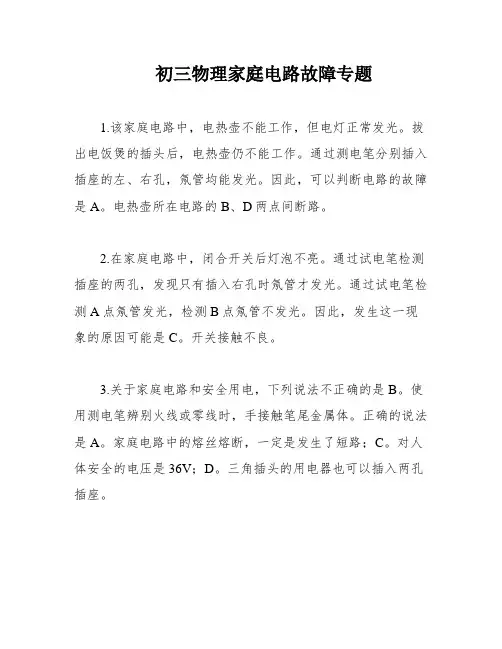

初三物理家庭电路故障专题1.该家庭电路中,电热壶不能工作,但电灯正常发光。
拔出电饭煲的插头后,电热壶仍不能工作。
通过测电笔分别插入插座的左、右孔,氖管均能发光。
因此,可以判断电路的故障是A。
电热壶所在电路的B、D两点间断路。
2.在家庭电路中,闭合开关后灯泡不亮。
通过试电笔检测插座的两孔,发现只有插入右孔时氖管才发光。
通过试电笔检测A点氖管发光,检测B点氖管不发光。
因此,发生这一现象的原因可能是C。
开关接触不良。
3.关于家庭电路和安全用电,下列说法不正确的是B。
使用测电笔辨别火线或零线时,手接触笔尾金属体。
正确的说法是A。
家庭电路中的熔丝熔断,一定是发生了短路;C。
对人体安全的电压是36V;D。
三角插头的用电器也可以插入两孔插座。
4.XXX同学发现家里的一盏电灯不亮了。
闭合开关S后,用试电笔测试a、b、c、d四点时,只有d点不发光。
因此,电路的故障可能是D。
c、d之间的某处断路了。
5.在家庭电路中,有时会出现这样的现象:原来各用电器都在正常工作,当再将一个手机充电器的插头插入插座时,家里所有的用电器全部停止了工作。
正确的说法是C。
可能是插头插入这个插座时,导致火线和零线相接触形成了短路。
6.在该家庭电路中,正常发光的两盏灯突然全部熄灭。
经检查保险丝完好,用试电笔分别插入插座的两孔,氖管均发光。
因此,造成这一现象的原因可能是D。
某盏电灯的灯丝断了。
7.在该电路中,电源电压不变,闭合开关S后,两灯都能发光。
一段时间后,其中一盏灯突然熄灭,此时两个电流表的示数均变小。
因此,出现这一现象的原因可能是B。
该电路中进户的火线断了。
8.小军学完初中知识后,家中的电灯不亮。
他试图用试电笔测试图中的四个点a、b、c、d,发现只有b点不亮。
请帮他分析可能发生的故障。
可能的故障是b、c之间某处断路。
9.在图中所示的电路中,闭合电键S后,电灯L不亮,保险丝也没有熔断。
某同学用测电笔测试灯头的两根电线C和D,发现这两处都能使测电笔的氖管发光。

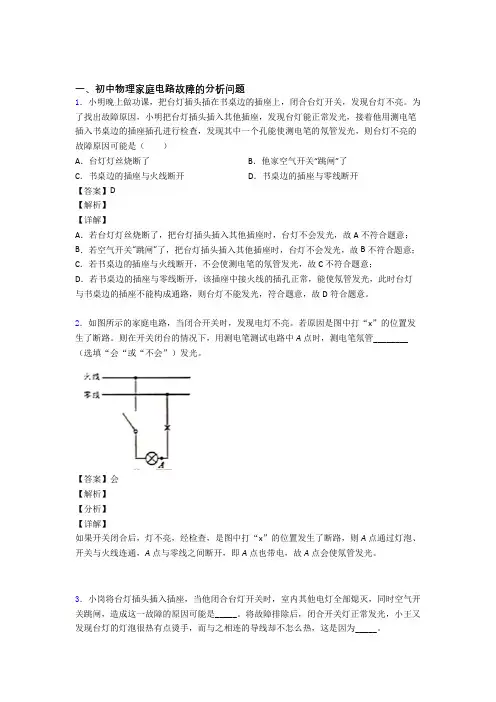

一、初中物理家庭电路故障的分析问题1.小明晚上做功课,把台灯插头插在书桌边的插座上,闭合台灯开关,发现台灯不亮。
为了找出故障原因,小明把台灯插头插入其他插座,发现台灯能正常发光,接着他用测电笔插入书桌边的插座插孔进行检查,发现其中一个孔能使测电笔的氖管发光,则台灯不亮的故障原因可能是()A.台灯灯丝烧断了B.他家空气开关“跳闸”了C.书桌边的插座与火线断开D.书桌边的插座与零线断开【答案】D【解析】【详解】A.若台灯灯丝烧断了,把台灯插头插入其他插座时,台灯不会发光,故A不符合题意;B.若空气开关“跳闸”了,把台灯插头插入其他插座时,台灯不会发光,故B不符合题意;C.若书桌边的插座与火线断开,不会使测电笔的氖管发光,故C不符合题意;D.若书桌边的插座与零线断开,该插座中接火线的插孔正常,能使氖管发光,此时台灯与书桌边的插座不能构成通路,则台灯不能发光,符合题意,故D符合题意。
2.如图所示的家庭电路,当闭合开关时,发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下,用测电笔测试电路中A点时,测电笔氖管________(选填“会“或“不会”)发光。
【答案】会【解析】【分析】【详解】如果开关闭合后,灯不亮,经检查,是图中打“x”的位置发生了断路,则A点通过灯泡、开关与火线连通,A点与零线之间断开,即A点也带电,故A点会使氖管发光。
3.小岗将台灯插头插入插座,当他闭合台灯开关时,室内其他电灯全部熄灭,同时空气开关跳闸,造成这一故障的原因可能是_____。
将故障排除后,闭合开关灯正常发光,小王又发现台灯的灯泡很热有点烫手,而与之相连的导线却不怎么热,这是因为_____。
【答案】台灯处短路 灯丝与导线串联,由2Q I Rt =知,I 、t 相同时,灯丝电阻大于导线电阻,所以发热多【解析】【分析】【详解】[1]假设台灯处短路,那么有很大的电流流过电路,这时空气开关跳闸,由于空气开关跳闸,整个电路都没有电流流过,那么室内其他电灯全部熄灭,这种情况符合题意,所以造成这一故障的原因可能是台灯处短路。

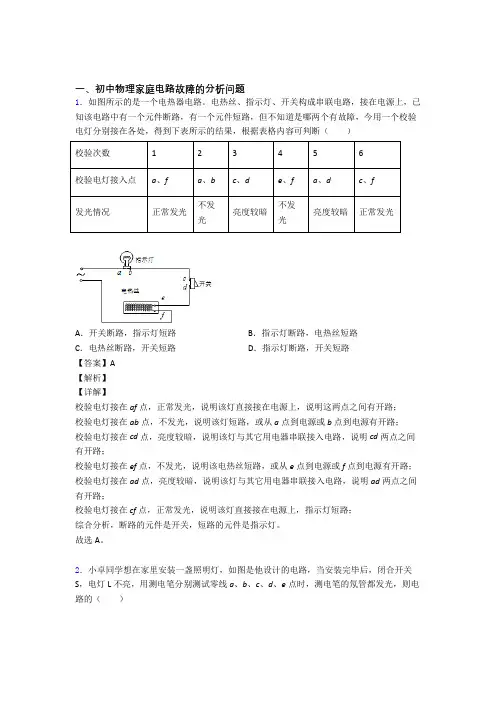

一、初中物理家庭电路故障的分析问题1.如图所示的是一个电热器电路。
电热丝、指示灯、开关构成串联电路,接在电源上,已知该电路中有一个元件断路,有一个元件短路,但不知道是哪两个有故障,今用一个校验电灯分别接在各处,得到下表所示的结果,根据表格内容可判断()校验次数123456校验电灯接入点a、f a、b c、d e、f a、d c、f发光情况正常发光不发光亮度较暗不发光亮度较暗正常发光A.开关断路,指示灯短路B.指示灯断路,电热丝短路C.电热丝断路,开关短路D.指示灯断路,开关短路【答案】A【解析】【详解】校验电灯接在af点,正常发光,说明该灯直接接在电源上,说明这两点之间有开路;校验电灯接在ab点,不发光,说明该灯短路,或从a点到电源或b点到电源有开路;校验电灯接在cd点,亮度较暗,说明该灯与其它用电器串联接入电路,说明cd两点之间有开路;校验电灯接在ef点,不发光,说明该电热丝短路,或从e点到电源或f点到电源有开路;校验电灯接在ad点,亮度较暗,说明该灯与其它用电器串联接入电路,说明ad两点之间有开路;校验电灯接在cf点,正常发光,说明该灯直接接在电源上,指示灯短路;综合分析,断路的元件是开关,短路的元件是指示灯。
故选A。
2.小卓同学想在家里安装一盏照明灯,如图是他设计的电路,当安装完毕后,闭合开关S,电灯L不亮,用测电笔分别测试零线a、b、c、d、e点时,测电笔的氖管都发光,则电路的()A.火线断路B.零线断路C.灯泡断路D.灯泡短路【答案】B【解析】【分析】【详解】A.若火线断路,则所有点均与火线断开连接,试电笔应测试每个点时都不发光,故A不符合题意;B.若零线断路,则闭合开关后,灯泡无法与火线、零线形成闭合回路,灯泡不发光,各点均与火线连接,则用测电笔分别测试零线a、b、c、d、e点时,测电笔的氖管都发光,故B符合题意;C.若灯泡断路,闭合开关后,a、d两点与火线断开连接,测电笔测试时不发光,故C不符合题意;D.若灯泡短路,闭合开关后,火线与零线直接相连,灯泡不发光,测电笔测试d点不发光,故D不符合题意。
一、初中物理家庭电路故障的分析问题1.晚上,小强家的灯均正常发光,突然灯全部熄灭,经检查保险丝完好,用测电笔检测插座的两孔,氖管均发光,发生这一现象的原因可能是()A.某盏灯灯丝断了B.某开关处短路了C.进户线的零线断了D.插座处短路了【答案】C【解析】【分析】【详解】A.家庭电路为并联电路,某盏灯灯丝断了,不会对其它用电器产生干扰,故A不符合题意;B.某处开关短路,相当于此开关一直处于闭合状态,其对应的现象是由该开关控制的用电器会一直工作,故B不符合题意;C.进户线的零线断了,家中所有灯全部熄灭,电路中没有电流,所以保险丝也安全无恙;用测电笔试触插座的两个插孔时,火线、试电笔、人体、大地构成通路,所以氖管均发光。
故C符合题意;D.插座处短路了,整个家庭电路都被短路,电流过大,保险丝会被熔断,故D不符合题意。
故选C。
2.教室中有一台空调和多盏标有“220V 18W”的电灯,其中黑板前方的电灯L1和L2由一个开关S单独控制,如图所示。
(1)请用笔画线表示导线,将电灯L1、L2和开关S接入电路中,使两灯都能正常发光(______)。
(2)当打开空调时,空气开关“跳闸”。
出现这种现象的原因可能是______。
【答案】用电器总功率过大【解析】【分析】【详解】(1)[1]教室的电灯之间互不影响是并联的,且电灯L1和L2由一个开关S单独控制,为了电路安全,控制电灯的开关接在火线一侧,如图所示(2)[2]当电路电流过大时,为了保护电路,空气开关跳闸,造成电路电流过大的原因可能是电路某处短路或者用电器总功率过大;当打开空调时,空气开关“跳闸”,出现这种现象的原因可能是电路用电器总功率过大。
3.如图所示的家庭电路,当闭合开关时,发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下,用测电笔测试电路中A点时,测电笔氖管________(选填“会“或“不会”)发光。
【答案】会【解析】【分析】【详解】如果开关闭合后,灯不亮,经检查,是图中打“x”的位置发生了断路,则A点通过灯泡、开关与火线连通,A点与零线之间断开,即A点也带电,故A点会使氖管发光。

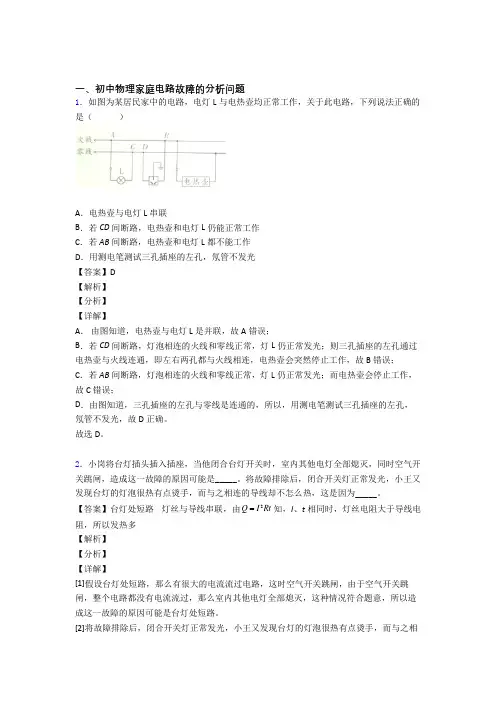

一、初中物理家庭电路故障的分析问题1.如图为某居民家中的电路,电灯L 与电热壶均正常工作,关于此电路,下列说法正确的是( )A .电热壶与电灯L 串联B .若CD 间断路,电热壶和电灯L 仍能正常工作C .若AB 间断路,电热壶和电灯L 都不能工作D .用测电笔测试三孔插座的左孔,氖管不发光【答案】D【解析】【分析】【详解】A . 由图知道,电热壶与电灯L 是并联,故A 错误;B .若CD 间断路,灯泡相连的火线和零线正常,灯L 仍正常发光;则三孔插座的左孔通过电热壶与火线连通,即左右两孔都与火线相连,电热壶会突然停止工作,故B 错误;C .若AB 间断路,灯泡相连的火线和零线正常,灯L 仍正常发光;而电热壶会停止工作,故C 错误;D .由图知道,三孔插座的左孔与零线是连通的,所以,用测电笔测试三孔插座的左孔,氖管不发光,故D 正确。
故选D 。
2.小岗将台灯插头插入插座,当他闭合台灯开关时,室内其他电灯全部熄灭,同时空气开关跳闸,造成这一故障的原因可能是_____。
将故障排除后,闭合开关灯正常发光,小王又发现台灯的灯泡很热有点烫手,而与之相连的导线却不怎么热,这是因为_____。
【答案】台灯处短路 灯丝与导线串联,由2Q I Rt 知,I 、t 相同时,灯丝电阻大于导线电阻,所以发热多【解析】【分析】【详解】[1]假设台灯处短路,那么有很大的电流流过电路,这时空气开关跳闸,由于空气开关跳闸,整个电路都没有电流流过,那么室内其他电灯全部熄灭,这种情况符合题意,所以造成这一故障的原因可能是台灯处短路。
[2]将故障排除后,闭合开关灯正常发光,小王又发现台灯的灯泡很热有点烫手,而与之相连的导线却不怎么热,这是因为灯丝与导线串联,由2Q I Rt 知,流过它们的电流和经历的时间相同,灯丝电阻大于导线电阻,所以发热多。
3.晚上小明在家复习功课准备迎接期末考试,突然他房间的电灯不亮了,而其他房间的电灯正常亮。
一、初中物理家庭电路故障的分析问题1.小卓同学想在家里安装一盏照明灯,如图是他设计的电路,当安装完毕后,闭合开关S,电灯L不亮,用测电笔分别测试零线a、b、c、d、e点时,测电笔的氖管都发光,则电路的()A.火线断路B.零线断路C.灯泡断路D.灯泡短路【答案】B【解析】【分析】【详解】A.若火线断路,则所有点均与火线断开连接,试电笔应测试每个点时都不发光,故A不符合题意;B.若零线断路,则闭合开关后,灯泡无法与火线、零线形成闭合回路,灯泡不发光,各点均与火线连接,则用测电笔分别测试零线a、b、c、d、e点时,测电笔的氖管都发光,故B符合题意;C.若灯泡断路,闭合开关后,a、d两点与火线断开连接,测电笔测试时不发光,故C不符合题意;D.若灯泡短路,闭合开关后,火线与零线直接相连,灯泡不发光,测电笔测试d点不发光,故D不符合题意。
故选B。
2.某家庭电路的组成如图所示。
下列说法正确的是()A.图中的三个插座是串联的B.控制灯泡的开关要接在火线与灯泡之间,图中所示是正确的接法C.彩灯接入电路后都不亮,是由于其中的一个小彩灯短路D.家庭电路中的空气开关突然“跳闸”,一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A.从图中可以看到,三个插座是并联的,A错误;B.电路要先接开关,再接灯泡,控制灯泡的开关要接在火线与灯泡之间,图中所示是正确的接法,B正确;C.彩灯接入电路后都不亮,不是由于其中的一个小彩灯短路,如果其中一个小彩灯短路,那么其余小彩灯还是能亮的,C错误;D.家庭电路中的空气开关突然“跳闸”,有可能是电路中出现了短路,也有可能是用电器总功率过大,D错误。
3.下列关于生活用电常识,正确的是()A.发现有人触电时,应立即用手将触电者拉开B.控制电灯的开关应该接在火线和灯泡之间C.空气开关跳闸,一定是电路中用电器的总功率过大D.正常使用测电笔检测线路时,没有电流通过人体【答案】B【解析】【分析】【详解】A.发现有人触电应该先切断电源,不能直接用手拉开,否则施救者也会触电。

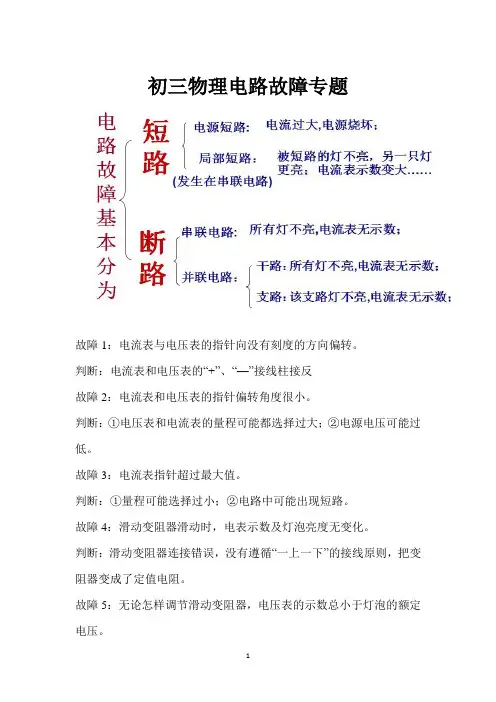

初三物理电路故障专题故障1:电流表与电压表的指针向没有刻度的方向偏转。
判断:电流表和电压表的“+”、“—”接线柱接反故障2:电流表和电压表的指针偏转角度很小。
判断:①电压表和电流表的量程可能都选择过大;②电源电压可能过低。
故障3:电流表指针超过最大值。
判断:①量程可能选择过小;②电路中可能出现短路。
故障4:滑动变阻器滑动时,电表示数及灯泡亮度无变化。
判断:滑动变阻器连接错误,没有遵循“一上一下”的接线原则,把变阻器变成了定值电阻。
故障5:无论怎样调节滑动变阻器,电压表的示数总小于灯泡的额定电压。
判断:电源电压过低,需要更换电源故障6:闭合开关,灯泡不亮,电流表、电压表无示数。
判断:①电源、电流表、开关或变阻器可能损坏;②接线柱可能接触不良;③连接导线可能断开。
故障7:闭合开关,灯泡不亮,电流表几乎无示数,电压表指针明显偏转(或示数等于电源电压)。
判断:①灯泡的灯丝可能断了或灯座与灯泡接触不良;②若器材均完好,则是电压表和电流表的位置可能接反。
故障8:在调节滑动变阻器的滑片时,他发现灯泡变亮了,而电压表的示数却减小了;灯泡变暗了,电压表示数却增大了。
判断:将电压表错接在了滑动变阻器两端。
故障9:闭合开关,灯泡不亮,电流表电压表有示数,(元件完好,连接无误)。
判断:变阻器连入电路的阻值过大,灯泡分压小。
故障10:连完最后一根导线,灯泡发光,电表指针来回偏转。
判断:①连接电路时开关闭合了;②电路中某处接触不良。
故障11:开关闭合,灯泡不亮,电流表有示数,电压表无示数。
判断:灯泡短路故障12:开关闭合,灯不亮,电压表无示数,电流表有示数。
判断:灯泡短路(或电压表短路)。
随堂练习1.有一接在家庭电路上的灯泡,开关闭合时不亮了,用测电笔分别接触灯头的两个接线柱,氖管都发光,则此灯不亮的原因可能是()A.灯线断了B.零线断了C.火线断了D.地线断了2. 如图所示电路,闭合开关S后,发现灯L1不亮,L2正常发光。
一、初中物理家庭电路故障的分析问题1.小刚晚上做作业时,把台灯的插头插入插座,闭合台灯开关后,他家所有的照明灯都突然熄灭,检查发现总开关已跳闸,故障可能是()A.台灯插头处出现了短路B.台灯灯泡处出现了短路C.台灯开关的两接线碰线D.插座处出现了短路【答案】B【解析】【分析】【详解】A.如果是台灯插头处出现了短路,不闭合开关,也会跳闸,故A不符合题意;B.如果台灯灯泡处出现了短路,则闭合开关时才会短路电源,故B符合题意;C.如果台灯开关的两接线碰线,闭合开关,两接线必须相碰,这是正常的现象,故C不符题意;D.如果插座处出现了短路,不插台灯,电源也会被短路,故D不符题意。
故选B。
2.如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断.用试电笔测试灯头的两端C、D,发现这两处都能使试电笔的氖管发光,再用试电笔测试B处氖管不发光.若电路中只有一处故障,则()A.AC段某处断路B.BD段某处断路C.电灯L断路D.电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时,则试电笔接触D点时,氖管不发光,故A错误;BD段某处断路,则试电笔接触CD点时,氖管发光,接触B点时不发光,故B正确;电灯L断路,则试电笔接触D点时,氖管不发光,故C错误;D、电灯L短路,则电源短路,电路中电流过大,保险丝会熔断,与题意不符,故D错误;故应选B。
3.某家庭电路的组成如图所示。
下列说法正确的是()A.图中的三个插座是串联的B.控制灯泡的开关要接在火线与灯泡之间,图中所示是正确的接法C.彩灯接入电路后都不亮,是由于其中的一个小彩灯短路D.家庭电路中的空气开关突然“跳闸”,一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A.从图中可以看到,三个插座是并联的,A错误;B.电路要先接开关,再接灯泡,控制灯泡的开关要接在火线与灯泡之间,图中所示是正确的接法,B正确;C.彩灯接入电路后都不亮,不是由于其中的一个小彩灯短路,如果其中一个小彩灯短路,那么其余小彩灯还是能亮的,C错误;D.家庭电路中的空气开关突然“跳闸”,有可能是电路中出现了短路,也有可能是用电器总功率过大,D错误。
初三物理家庭电路的故障分析初三物理家庭电路的故障分析(一)家庭电路故障有四种:断(开路)、短路、过载和漏电。
1. 开路:电灯不亮,用电器不工作,表明电路中出现开路,开路时电路中无电流通过,该故障可以用测电笔查出。
2. 短路:就是电流没有经过用电器直接构成通路,发生短路时,电路中的电阻很小,电流很大,保险丝自动熔断。
若保险丝不合适,导线会因发热,温度迅速升高,而引发火灾。
用检验灯查短路位置,把检验灯接在火线的保险丝的位置,即串联在接线柱上,然后逐个接通每一盏灯的线路,如果检验灯较暗或不亮,则可判定这部分电路未发生短路,如果检校灯正常发光,则可断定此电路短路。
3. 过载:电路中用电器过场多或总功率过大,导致通过导线的总电流大于导线规定的安全电流值。
出现这种情况更轻者导致用电器实际功率下降,重者导电会因过热而引发火灾。
4. 漏电:如果导线外层或用电器绝缘性能下降,则有电流不经用电器而直接漏入地下,漏电会造成用电器实际功率下降,也能造成人体触电,使用漏电保护器能预防漏电的发生。
如何判断家庭电路故障:家庭电路故障主要是由于断路、短路、总功率过大等引起的。
若是短路或用电器总功率过大,保险丝会熔断,若是进户火线断了,试电笔不会发光。
当然还有其他原因、做题时需要用心判断。
例1夜里,小明家的三盏电灯均正常发光,突然三盏电灯全部熄灭,经检验保险丝完好,用试电笔检验插座的两孔,氖管均发光。
发生这一现象的原因可能是( )A.插座处发生短路了B.某个电灯的灯丝烧断了C.进户线的火线断了D.进户线的零线断了解析:由于保险丝完好,说明电路中一定没有出现短路现象,A选项错误;家庭电路中各个用电器是并联的.,某个电灯的灯丝烧断了,其他的电灯仍然发光,B 选项错误;如果进户线的火线断了,氖管不会发光,C选项错误;正确选项是D,进户线的零线断了,使家中各个用电器都处于带电状态,故用试电笔检查时氖管均发光。
答案:D初三物理家庭电路的故障分析(二)家庭电路中电流过大的原因:1.发生短路情况:装修电路时不细心,使火线和零线直接连通;电线绝缘皮被刮破,或者电线和用电器使用时间过久,绝缘皮破损或老化,使火线和零线直接连通,都会发生短路现象。

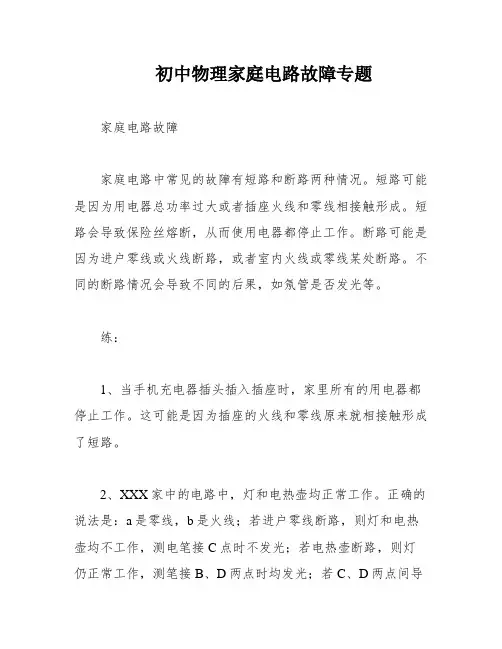

初中物理家庭电路故障专题家庭电路故障家庭电路中常见的故障有短路和断路两种情况。
短路可能是因为用电器总功率过大或者插座火线和零线相接触形成。
短路会导致保险丝熔断,从而使用电器都停止工作。
断路可能是因为进户零线或火线断路,或者室内火线或零线某处断路。
不同的断路情况会导致不同的后果,如氖管是否发光等。
练:1、当手机充电器插头插入插座时,家里所有的用电器都停止工作。
这可能是因为插座的火线和零线原来就相接触形成了短路。
2、XXX家中的电路中,灯和电热壶均正常工作。
正确的说法是:a是零线,b是火线;若进户零线断路,则灯和电热壶均不工作,测电笔接C点时不发光;若电热壶断路,则灯仍正常工作,测笔接B、D两点时均发光;若C、D两点间导线断路,则灯仍正常工作,电热壶不工作,测电笔接B、D两点时均发光。
3、使用白炽灯泡时,常见的故障有灯泡的灯丝断了、灯泡不亮、灯头内的电线断了、灯头、开关等处的接线松动。
这些故障可能导致开路或短路,需要相应的检修方法。
4、灯头里的两个线头相碰、插座中的两线头相碰、照明电路的开关里两线头相碰,都可能引起保险丝熔断。
5、XXX家中所有的照明灯都突然熄灭,检查发现总开关已跳闸。
故障可能是台灯插头处出现了短路、台灯灯泡处出现了短路、台灯开关的两接线碰线或插座处出现了短路。
6、小军家中的电灯不亮,他测试图中的a、b、c、d四点时,只有d点不发光。
可能发生的故障是、之间某处断路。
7、甲、乙两个电路中,开关闭合后,输电线因电流过大而燃烧起来。
甲图产生的原因是未接地或接地不良,乙图产生的原因是短路。
8、这是一条新安装的家庭电路。
在安装保险丝之前,先将四只灯泡分别接到接线柱上。
当只闭合开关1时,两只灯泡发光较暗;当只闭合开关2时,两只灯泡正常发光;当只闭合开关3时,两只灯泡不发光。
根据这些情况,正确的判断是()。
A:灯泡额定电压相同;B:灯泡额定电压不同;C:灯泡连接方式不同;D:无法确定。
通常人体安全电压不高于36V,因此在日常生活中要注意用电安全。
初三物理中考电路故障专题练习初三第七讲:电路故障1.XXX在做功课时发现台灯不亮,经过检查发现书桌边的插座有问题。
他用测电笔检查后发现其中一个孔能使测电笔的氖管发光。
这可能是因为书桌边的插座与零线或火线断开了。
2.XXX家新装了一台3kW的空调机,试用了一会儿后家里突然停电,检查后发现熔丝断了。
这可能是因为电路中用电器的总功率过大,导致熔丝烧断。
3.XXX在开着空调的书房里复功课,当妈妈把电饭煲的插头插入插座时,家里的空气开关跳闸了。
这可能是因为电饭煲插头内部发生了短路,导致电路中电流过大,引起了跳闸。
4.在炎热的夏天,居民家里的空调、电扇都在使用,导致电路火灾时有发生。
调查发现,起火原因是电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。
根据物理知识,超负荷是指电路中的电流过大,而导线发热引燃外面的绝缘皮的理论依据是电阻发热。
预防这种火灾发生的措施是要注意用电器的总功率,不要超过电路的承载能力。
5.在电学实验中,遇到断路时,常用电压表来检测。
某同学遇到了电路故障,用电压表进行测量,发现灯不亮,可能是开关接触不良、灯泡灯丝断了或电阻出现断路。
6.在图所示的电路中,当开关K闭合时,灯L1、L2均不亮。
某同学用一根导线去查找电路的故障。
他将导线先并接在灯L1两端时发现灯L2亮,灯L1不亮,然后并接在灯L2两端时发现两灯均不亮。
由此可以判断灯L1断路。
3、根据图示电路,同学发现闭合开关后灯泡不亮,电流表无示数,电压表有示数。
可能的故障是断路或短路,具体是A、a、b间断路、C、e、f间断路或D、e、f短路。
4、在图示电路中,电源电压不变。
闭合开关K后,灯L1、L2都亮。
过了一段时间后,其中一盏灯突然变亮,电压表V1的示数变小,电压表V2的示数变大。
这一现象的原因可能是灯L1断路、灯L2短路。
5、根据图示电路,当开关K闭合时,整个电路不会发生短路,电流表示数不变化。
题组二:在并联电路中1、根据图示电路,电源电压为6V,闭合开关S后只有一只灯泡发光,电压表V的示数为6V。
一、初中物理家庭电路故障的分析问题1.如图所示为某家庭卫生间电路,闭合开关S,电灯正常发光,在三线插座上刚插上电热水器的插头时,所有用电器都停止工作,拔出电热水器的插头后,检查发现零线上的熔丝断了。
则下列分析合理的是()A.闭合S,用测电笔检测三线插座左右的两个孔,氖管都发光B.闭合S,用测电笔检测三线插座左右的两个孔,氖管都不发光C.断开S,用测电笔检测三线插座左右的两个孔,氖管都发光D.断开S,用测电笔检测三线插座左右的两个孔,氖管都不发光【答案】A【解析】【详解】AB.闭合S,用测电笔检测三线插座左边的孔,电流从火线流出,流过开关,再流过灯泡,由于零线上的熔丝断了,电流只能往右边流,流过三线插座左边的孔,再流过测电笔,流入大地,所以这时氖管能发光;用测电笔检测三线插座右边的孔,电流从火线流出,流过三线插座右边的孔,再流过测电笔,流入大地,所以这时氖管能发光;综上所述,氖管都发光,A正确、B错误;CD.断开S,那么没有电流流过三线插座左边的孔,即使用测电笔检测三线插座左边的孔,氖管也不能发光;但当用测电笔检测三线插座右边的孔,电流从火线流出,流过三线插座右边的孔,再流过测电笔,流入大地,所以这时氖管能发光;C、D错误。
2.如图是某同学家中的部分电路,开始时各部分工作正常,将电饭煲的插头插入电源的三孔插座后,正在烧水的电热壶突然不能工作,但电灯仍正常发光拔出电饭煲的插头,电热壶仍不能工作,把测电笔分别插入插座的左、右孔,氖管均能发光.则可以判断出电路的故障是()A.电热壶所在电路的B、D两点间断路B.插座的接地线断路C.电路的C、D两点间导线断路D.电路的A、B两点间导线断路【解析】【分析】【详解】正在烧水的电热壶突然不能工作,但电灯仍正常工作,说明电路中不能出现短路,否则保险丝烧毁,用电器都不能正常工作,所以电路中出现断路现象;电灯仍正常工作,说明A 点左侧,C点左侧都没出现断路现象,而把测电笔分别插入插座的左、右插孔,氖管均能发光,说明火线没有断路,零线断路了,且是在C、D之间导线断路.3.图是某家庭电路的一部分,下列说法正确的是( )A.电冰箱接入三孔插座后其外壳与零线相连B.保险丝烧断后可用铜丝代替C.闭合开关 S 时,电灯不亮,保险丝未烧断,可能是电灯短路D.断开开关 S 时,用试电笔接触 A 点氖管发光,接触 B 点时氖管不会发光【答案】D【解析】【详解】A.电冰箱接入三孔插座后其外壳是与地线相连,A错误;B.保险丝烧断后不可用铜丝代替,B错误;C.闭合开关S时,电灯不亮,保险丝未烧断,不可能是电灯短路,否则保险丝会烧断,C 错误;D.断开开关S时,用试电笔接触A点(火线)时,火线带电,所以氖管发光,但接触B点(与火线断开不带电)时,氖管不会发光,D正确。
专题:电路故障问题考点1:故障问题基础知识1.故障类型:短路和断路,区别------①断路:没有电流 ②短路:有电流且电流很大2.串并联电路故障特点:①串联电路:1断全断,1短1通②并联电路:1断1通,1短全短3.电压表串联在电源两极上---测电压电压(此时串联在电路中的用电器不工作)如下图:4.检测故障(断路或者短路)位置:①电压表②电流表或者导线考点2:串联电路故障分析---先根据有无电流判断故障类型,再根据电压表有无示数判断故障位置1. 断路故障,如右图判断步骤: (1)无电流(L 1和L 2灯都不亮或者电流表无示数) 断路(2)断路位置---------看电压表有无示数①电压表有示数且接近电源电压,则 L 1 断路(圈内断路----与电压表并联的用电器断路)②电压表无示数,则 L 2 断路(圈外断路----并联之外的用电器断路) 2.短路故障 (1)有电流且电流变大(其中一盏灯亮或者电流表有示数) 短路(2)短路位置---------看电压表有无示数①电压表有示数且接近电源电压,则 L 2短路(圈外断路----与电压表并联之外的用电器短路) ②电压表无示数,则L 1 短路(圈内短路----与电压表并联的用电器短路)2. 实验电路的故障分析--如图2根据电表判断故障问题 (1)电流表无示数 断路判断故障类型 判断故障类型图1①电压表有示数且接近电源电压 :定值电阻R 1断路②电压表无示数: 滑动变阻器R 断路(2)电流表有示数且示数变大 短路考点3:并联电路故障分析----只考断路问题(1断1通)如图4:R 1、R 2并联,发现只有一盏灯发光电压表示数不变------谁不工作谁断路(1)电流表有示数,L 1工作,说明L 2断路(2)电流表无示数,L 2工作,说明L 1断路考点4:用导线检测故障例题1:如图所示为小明连接的电路,他检查导线连接无误后,闭合开关S ,发现两灯均不发光,于是他用一根导线分别连接到ab 、bc 、cd 和ac 两点,灯L 1、L 2均不发光,再用导线连接到bd 两点时,灯L 1发光,L 2不发光,由此判定电路的故障可能是( )A .开关S 断路B .灯L 1与开关S 均断路C .灯L 2断路D .灯 L 2与开关 S 均断路方法:用电器短路是指用一根导线将某个用电器的两端连接起来,被短路的用电器中无电流通过。
一、初中物理家庭电路故障的分析问题1.如图所示为某家庭卫生间电路,电灯和电热水器都在正常工作。
在三线插座上刚插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,拔出洗衣机的插头后,用测电笔测试三线插座的左右两孔,氖管都发光,发现有一根熔丝熔断了。
下列分析合理的是()A.一定是电路超负荷工作B.断开S1、S2,再用测电笔检测三线插座的左右两孔,氖管都发光C.只断开S2,再用测电笔检测开关S1的两个接线柱,氖管都不发光D.只取下灯泡,再用测电笔检测灯座的两个接线柱,氖管都发光【答案】D【解析】【分析】【详解】A.熔丝熔断的原因是电路超负荷运作或电路短路,在三线插座上刚插上洗衣机(开关未闭合)的插头时,所有用电器都停止工作,此时洗衣机没有工作,所以不是电路超负荷运作,应该是洗衣机插头出现短路,故A不符合题意;B.断开S1、S2,三孔插座的左孔无法与火线相连,因此用测电笔检测三线插座的左孔,氖管不发光,故B不符合题意;C.只断开S2,开关S1的两个接线柱仍然与火线相连,所以再用测电笔检测开关S1的两个接线柱时,氖管均发光,故C不符合题意;D.只取下灯泡,灯座左侧接线柱通过开关S1与火线相连,灯座右侧接线柱通过热水器与火线相连,所以再用测电笔检测灯座的两个接线柱,氖管都发光,故D符合题意。
故选D。

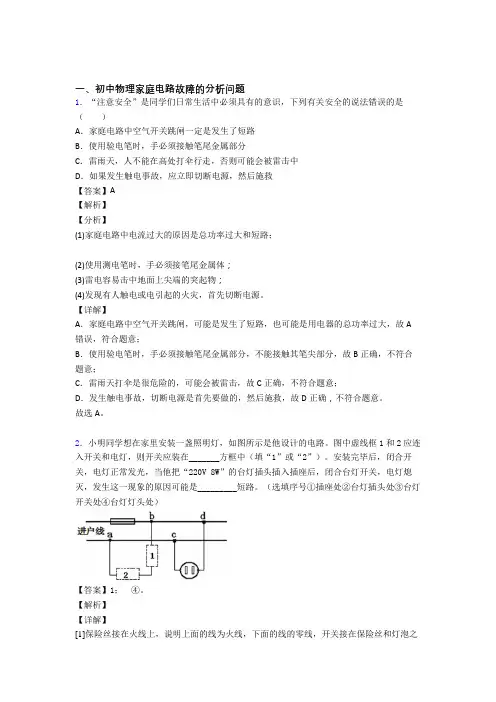

2.小明同学想在家里安装一盏照明灯,如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯,则开关应装在_______方框中(填“1”或“2”)。
安装完毕后,闭合开关,电灯正常发光,当他把“220V 8W”的台灯插头插入插座后,闭合台灯开关,电灯熄灭,发生这一现象的原因可能是_________短路。
(选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处)【答案】1;④。
【解析】【详解】[1]保险丝接在火线上,说明上面的线为火线,下面的线的零线,开关接在保险丝和灯泡之间,即位置1接开关,位置2接灯泡;[2]当把台灯插头插入插座后,闭合台灯开关,电灯熄灭,发生这一现象的原因可能是台灯灯头处短路,没有电流流过灯泡,电灯熄灭。
一、初中物理家庭电路故障的分析问题1.如图所示的家庭电路中,正常发光的两盏灯突全部熄灭,用测电笔分别插入三线插座的左右两孔,氖管均发光,造成这一现象的原因可能是()A.两灯的灯丝都烧断了B.三线插座的接地线断了C.进户的火线熔丝断了D.进户的零线熔丝断了【答案】D【解析】【详解】A.两灯的灯丝都烧断了,用测电笔插入三线插座的左右两孔,只有与火线相连的右孔可能发光,而左孔不与火线相连,一定不会发光,故A不符合题意;B.三线插座的接地线断了,不会影响用电器的工作,只是不安全,故B不符合题意;C.当进户线的火线熔丝断了时,灯泡不不会发光,三孔插座左右孔都不会发光,故C不符合题意;D.当进户的零线熔丝断了时,电路不能构成保护电路,没有电流,两灯泡不发光,用测电笔分别插入三线插座的左右两孔,氖管均发光,故D符合题意。
故选D。
2.如图所示的家庭电路,当闭合开关时,发现电灯不亮。
若原因是图中打“x”的位置发生了断路。
则在开关闭台的情况下,用测电笔测试电路中A点时,测电笔氖管________(选填“会“或“不会”)发光。
【答案】会【解析】【分析】【详解】如果开关闭合后,灯不亮,经检查,是图中打“x”的位置发生了断路,则A点通过灯泡、开关与火线连通,A点与零线之间断开,即A点也带电,故A点会使氖管发光。
3.电工师傅常用一只标有“220 V 40 W”的灯L0(检验灯)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示:(1)如果要检查L1所在支路,则要同时闭合的开关是_________;(2)如果L2所在支路完好无损,则在只闭合S, S2时,L0的发光情况是____(填“比正常发光时亮”“正常发光”或“比正常发光时暗”);(3)当只闭合S, S3时,L0正常发光,则L3所在支路__________。
【答案】S、S1比正常发光时暗短路【解析】【分析】【详解】(1)[1]由图可知,开关S处于干路,L1、L2、L3并联,由于并联互不干扰,则为检测L1所在支路,只需闭合S和S1即可。
九年级物理家庭电路故障分析50题附答案一、单选题(共40题;共80分)1.把8 W台灯的插头插入家庭电路的插座,室内电灯立即全部熄灭,原因可能A. 此时的功率太大,保险丝烧断B. 室内插座中有短路C. 台灯的插头内有短路D. 台灯的插头内有断路2.(2017•兰州)傍晚小明卧室的灯突然灭了,但客厅的灯正常发光,对此现象下列分析正确的是()A. 小明卧室的照明电路发生了断路B. 小明卧室的灯泡发生了短路C. 他家工作电器的总功率过大D. 可能是进户线断了3.(2017•眉山)如图所示,闭合开关S后,发现电灯L不亮,且保险丝没有熔断.用试电笔测试灯头的两端C、D,发现这两处都能使试电笔的氖管发光,再用试电笔测试B处氖管不发光.若电路中只有一处故障,则()A. AC段某处断路B. BD段某处断路C. 电灯L断路D. 电灯L短路4.家庭电路中,关于空气开关正确的是()A. 只是家庭电路的总开关B. 是家庭电路的某用电器开关C. 代替了闸刀开关和熔丝D. 跟漏电保护器作用相同5.如图所示是某家庭电路,闭合开关S1、S2,L1灯发光,L2灯不发光.用试电笔分别接触c、d 两点,氖管都发光.若电路中只有一处故障,则()A. L2短路B. bc 间断路C. L2断路D. ad 间断路6.当把台灯的插头插入插座时(未闭合开关),发现空气开关立即跳闸(或熔断器立即熔断),你认为出现这种情况的原因可能是()A. 插座短路B. 开关短路C. 台灯内部出现短路D. 台灯插头短路7.家庭电路中有时会出现这样的现象;原来各用电器都在正常工作,当把手机充电器的插头插入插座时,家里所有的用电器都停止了工作,其原因可能是( )A. 这个插座的火线和零线原来就相接触形成了短路B. 插头与这个插座接触不良形成了断路C. 插头插入这个插座时,导致火线和零线相接触形成了短路D. 同时工作的用电器过多,导致干路电流过大,空气开关跳闸8.小丽晚上想用台灯照明看书,她把“220V25W”台灯的插头插入插座后,当闭合开关时,室内所有电灯立即全部熄灭.原因可能是()A. 插头与插座接触不良B. 台灯灯泡的灯丝突然烧断C. 台灯的灯座内短路D. 台灯的插头内短路9.小明把台灯插头插入插座,当他闭合台灯开关时,室内其他电灯全部熄灭,检查发现保险丝熔断。
九年级上册物理《电路故障》专题训练含答案类型一、串联电路故障1.如图所示电路,当开关闭合,两灯正常发光。
使用中发现两灯突然熄灭,电流表无示数,电压表示数增大,则故障可能是()A.灯L1被短路B.灯L2被短路C.灯L1断路D.灯L2断路2.如图所示,当S闭合后,灯泡L1、L2均正常发光,但过一会儿两灯均突然熄灭,某同学用电压表探究电路故障,他用电压表分别接到灯L1、L2两端测量电压,发现灯L1两端电压为零,灯L2两端电压不为零。
由此可判断电路的故障是()A.灯L1断路B.灯L2短路D.开关S接触不良3.如图,若开关闭合后,灯L1、L2均不亮,小华同学用电流表检查电路故障,当她将电流表接在L1两端时,两灯都不亮,将导线连接在灯L2两端时,L1亮而L2不亮。
由此可以判断()A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路4.如图所示,闭合开关S,发现灯泡L1亮,L2不亮。
调节变阻器滑片P,L1变亮,L2始终不亮,出现这一现象的原因可能是()A.滑动变阻器断路B.滑动变阻器短路C灯泡L2短路5.如图所示,开关S闭合后,L1和L2都不发光,将电压表并联在ab之间时,电压表示数为0,将电压表并联在bc之间时,电压表示数较大,若电路中只有一处故障,则该故障可能是()A.L2断路B.L2短路C.L1断路D.L2短路6.如图所示,电源电压为6V,当开关S闭合后,只有一个灯泡发光,且两只电压表示数均为6V,产生这一现象的原因可能是()A.灯L1短路B.灯L1断路C.灯L2短路D.灯L2断路7.如图电路,闭合开关后两灯都不亮,为了检测电路故障,将电压表分别接在a、b两端和c、d两端时,发现电压表的示数均为零,将电压表接在b、c 两端时,电压表有明显示数,而电流表示数几乎为零,则电路故障可能是()A.灯L1短路B.灯L1断路C.灯L2短路D.灯L2断路8.某实验小组用两个相同的小灯泡连接了如图所示的串联电路,当开关闭合后发现,甲乙两灯都不亮,为了找到故障原因,小张用一根导线线来检查。
一、初中物理家庭电路故障的分析问题1.如图所示,当开关S闭合后,发现电灯L不亮,用测电笔测试c、d两点时,氖管都发光,测试a、b两点时,只有a点氖管发光,则故障可能是A.火线与零线短路B.b、c之间某处断路C.a、d之间某处断路D.电灯的灯丝断了【答案】B【解析】【详解】A.若火线与零线短路,闭合开关时,电灯 L 不亮,用测电笔测试 a、b、c、d 两点时,氖管都不发光,,故A项不符合题意;B.b、c之间某处断路,灯不亮,a、d、c点都会使试电笔氖管发光,故B项符合题意;C.a、d之间某处断路,c点不能使试电笔氖管发光,故C项不符合题意;D.若电灯的灯丝断了,灯不亮,c点不能使试电笔氖管发光,故D项不符合题意。
2.在家庭电路中,各用电器之间是__________(选填“串联”或“并联”)的。
星期天小天在家里正开着空调上网查资料,当妈妈做饭时把电热水壶插头插进插座时,空气开关立刻“跳闸”,小天分析其原因可能是电热水壶插头内部__________(选填“短路”或“断路”)。
【答案】并联短路【解析】【详解】[1]在家庭电路中,各用电器可以独立工作互不干扰,所以它们之间是并联的。
[2]空气开关立刻“跳闸”的原因是电流过大,根据题意电流过大是短路造成的。
3.电工师傅常用一只标有“220V 100W”的白炽灯L0作为“校验灯”取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。
只闭合S、S1时,若L0不发光,说明L1所在支路________(填“正常”“短路”或“断路”);还可用试电笔检查电路故障,闭合开关S、S2时,L2不发光,用试电笔分别测试A、B、C点,测电笔的氖管都发光,则电路的故障为____________________。
【答案】断路进户零线断路【解析】【分析】【详解】[1]假设L1所在支路正常,那么有电流流过L0,L0会发光,这与题意不符合,所以L1所在支路不正常;假设L1所在支路短路,那么有电流流过L0,L0会发光,这与题意不符合,所以L1所在支路不是短路;假设L1所在支路断路,那么没有电流流过L0,L0不会发光,这与题意相符合,所以L1所在支路是断路的。
初三物理专题练习课题:家庭电路故障分析命题:支前飞做题:审核:班级:姓名:1.如图是某同学家中的部分电路,开始时各部分工作正常,将电饭煲的插头插入电源的三孔插座后,正在烧水的电热壶突然不能工作,但电灯仍正常发光拔出电饭煲的插头,电热壶仍不能工作,把测电笔分别插入插座的左、右孔,氖管均能发光.则可以判断出电路的故障是()A.电热壶所在电路的B、D两点间断路B.插座的接地线断路C.电路的C、D两点间导线断路D.电路的A、B两点间导线断路2.如图所示的家庭电路中,闭合开关后灯泡不亮.用试电笔检测插座的两孔,发现只有插入右孔时氖管才发光.用试电笔检测A点氖管发光,检测B点氖管不发光.发生这一现象的原因可能是()A.灯泡短路 B.灯丝断了C.开关接触不良D.插座短路3.关于家庭电路和安全用电,下列说法不正确的是()A.家庭电路中的熔丝熔断,一定是发生了短路B.使用测电笔辨别火线或零线时,手接触笔尾金属体C.对人体安全的电压是36VD.三角插头的用电器也可以插入两孔插座4.明香同学周六放假回家后,发现家里的一盏电灯不亮了.于是她闭合开关S,用试电笔测试如图中的a、b、c、d四点时,只有d点不发光(如图),则电路的故障可能是()A.开关s接触不良 B.电灯的灯丝断了C.电灯的灯丝被短路了D.c、d之间的某处断路了5.家庭电路中有时会出现这样的现象:原来各用电器都在正常工作,当再将一个手机充电器的插头插入插座时,家里所有的用电器全部停止了工作,关于这种现象以及形成的原因,以下说法正确的是()A.可能是这个插座的火线和零线原来就相接触形成了短路B.可能是这个用电器的插头与插座没有形成良好接触,仍然是断路状态C.可能是插头插入这个插座时,导致火线和零线相接触形成了短路D.可能同时工作的用电器过多,导致干路中总电流过大,保险开关跳闸6.如图所示的家庭电路中,正常发光的两盏灯突然全部熄灭,经检查保险丝完好,用试电笔分别插入插座的两孔,氖管均发光,造成这一现象的原因可能是()A.插座发生短路了B.进户的火线断了C.进户的零线断了D.某盏电灯的灯丝断了7.在如图所示的电路中,电源电压不变,闭合开关S,两灯都能发光,一段时间后,其中一盏灯突然熄灭,此时两个电流表的示数均变小,则出现这一现象的原因可能是()A.灯L1断路 B.灯L1短路C.灯L2短路 D.灯L2断路8.小军学完初中知识,恰逢家中电灯不亮(如图所示),他闭合开关后,兴冲冲地拿起试电笔测试图中的a、b、c、d四点时,发现只有b点不发光,请你帮他分析可能发生的故障是()A.火线与零线短路 B.b、c之间某处断路C.a、d之间某处短路 D.灯丝断了9.如图所示,闭合电键S后,发现电灯L不亮,且保险丝没有熔断.某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光,再用测电笔测试火线A和零线B时,氖管在测火线A时能发光,在测零线B时不发光.那么可以判定故障是()A.火线和零线短路 B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路10.如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障.电工师傅为查明故障,在保险丝处接入一只“220V40W”的灯泡L0.当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光.由此可以确定()A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路11.某同学在家中更换台灯的灯泡时,先将一只灯泡插入灯座,灯泡正常发光,再将另一只灯泡插入该灯座的一瞬间,灯泡接口冒出火花,同时家中停电,保险丝烧断.其原因是()A.灯座短路 B.灯座断路 C.灯丝断路 D.灯泡的接线柱短路12.安装家庭电路时,为检测电路安装是否正确,在接通电源前将火线的熔丝取下,换成一个额定电压220V的白炽灯泡,同时断开所有用电器的开关,接通电源后发现灯泡正常发光,由此可以判定()A.电路安装正确 B.电路安装不正确,某处短路C.电路安装不正确,某处有断路 D.条件不足,无法判断13.小刚有一个带有开关、指示灯和多个插座的接线板,如图所示,每当接线板的插头插入家庭电路中的插座,闭合接线板上的开关时,总出现“跳闸”现象.关于“跳闸”原因和接线板中的电路连接,下判说法中正确的是()A.“跳闸”的原因是接线板中的电路发生了断路B.“跳闸”的原因是接线板中的电路发生了短路C.接线板上的多个插座与指示灯串联D.接线板上的开关与指示灯并联14.某同学晚上在家做功课时,把台灯插头插入书桌边的插座上,闭合台灯开关,发现台灯不亮.为了找出原因,他把台灯插头插入其他插座,闭合台灯开关,发现台灯能正常发光;用试电笔插入书桌边的插座进行检查时,发现其中一个孔能使试电笔的氖管发光.关于台灯不亮的原因下列说法正确的是()A.进户线火线断了B.进户线零线断了C.书桌边的插座与火线断开D.书桌边的插座与零线断开15.图所示的电路中,正常发光的三盏灯突然全部熄灭,经检查保险丝完好,用试电笔插进插座的两孔,氖管均发光.造成这一现象的原因是()A.插座发生短路了B.进户的火线断了C.进户的零线断了D.某盏电灯的灯丝断了16.小阳闭合开关后,发现电灯不亮,他用试电笔测试图中的a、b、c、d四点,只有d点发光,那么可能发生的故障是()A.电灯灯丝断了B.cd间某处断路C.ab之间某处断路D.开关处短路17.小艳同学某天在家开灯时,灯不亮,经检查发现保险丝被烧断.她在爸爸的协助下用一盏标有“220V40W”的灯泡L0(检验灯泡)取代保险丝接入电路,如图所示.然后进行如下操作,并观察到相应的现象:当只闭合开关S1时,L0和L1均发光,但都比正常发光暗;当只闭合开关S2时,L0正常发光,L2不发光.由此可以判断()A.L1和L2所在的支路均短路B.L1所在的支路完好,L2所在的支路短路C.L1所在的支路完好,L2所在的支路断路D.L1所在的支路短路,L2所在的支路断路18.如图所示的照明电路,闭合开关S,灯泡L不亮,用测电笔分别测试a、b、c三点氖管均发光,又利用测电笔测试插座的两插孔氖管都发光,该电路可能发生的故障是()A.灯泡的灯丝断了 B.导线bc间断路C.插座内部短路 D.进户零线断路19.右图所示的电路中,电源电压保持不变,闭合开关S后,电路正常工作.过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断正确的是()A.可能是电阻R短路,电流表的示数变大B.一定是灯L短路,电流表的示数变大C.可能是电阻R断路,电压表的示数变小D.可能是灯L断路,电流表的示数变小20.小明同学学习了家庭电路后,为家里新安装了一盏电灯.当闭合开关时,发现电灯不亮,配电箱内空气开关立即跳闸断开,其原因可能是()A.灯头内部短路 B.开关内部短路C.灯泡的灯丝断了 D.开关接触不良21.小军刚学完初中的电学知识,恰逢家中电灯不亮,他兴冲冲地拿电笔测试如图中的a、b、c、d四点时,只有b点不发光.请你帮他分析发生的故障是()A.火线与零线短路 B.电灯的灯丝断了C.a、d之间某处短路D.b、d之间某处断路22.下面列出白炽灯不亮的常见故障与对应的检修方法,其中错误的是()A.灯头接线松动--检查加固 B.灯泡的灯丝断了--换新灯泡C.灯头内的电线断了--换新线并接好 D.连接灯泡的两条导线短路--换新灯泡23.李明家中有一盏电灯突然不亮,他用试电笔检测灯头内的两个接线柱,试电笔均发光,发生这一现象的原因是()A.灯丝断了 B.灯头与零线间断路了 C.灯座短路了D.灯头与火线间断路了24.某同学家室内的电灯均正常工作,当他把“220V8W”的台灯插头插入插座后,闭合台灯开关,室内电灯全部熄灭,发生这一现象的原因可能是()A.插座处短路 B.台灯插头处短路C.台灯开关处短路 D.台灯灯头处短路25.如图所示是某家庭电路,闭合开关,灯不亮,用试电笔接触c点氖管不发光,接触d点氖管发光.若该电路有两处故障,则下列判断正确的是()A.ac间断路,bd间断路 B.ac间断路,eb间断路C.ac间断路,ed间断路 D.eb间断路,cd间短路26.小明刚学完初中的电学知识,恰逢家中电灯不亮,他兴冲冲地拿起测电笔测试如图中的a、b、c、d四点时,只有b点不发光,请你帮他分析可能发生的故障是()A.火线与零线短路 B.a、d之间某处短路C.b、c之间某处断路 D.电灯的灯丝断了27.如图为一条刚装好的民用照明电路,在未装保险丝之前,先将规格为“220V40W”的白炽灯L0接在火线上要装保险丝的两个接线柱上,当只闭合S1时,L0和L1都呈暗红色;当只闭合S2时,L0正常发光;当只闭合S3时,L0不亮.下列判断正确的是()A.L1所在支路短路 B.L2所在支路短路C.L3所在支路短路 D.L2所在支路开路28.晚上小刚想用台灯照明看书,把台灯的插头插入插座后,当闭合开关时,室内所有用电器全部停止工作,用测电笔测双孔插座的两个孔时,氖管都发光,则故障可能是()A.插头短路 B.零线断 C.灯座短路D.进户火线上的熔丝熔断29.如图所示的家庭电路中,正常发光的两盏灯突然都熄灭.小明先检查保险丝,保险丝完好,再用试电笔分别检测插座的两孔,发现氖管均发光,造成这一现象的原因是()A.进户火线断了 B.插座发生短路了C.某盏灯丝烧断了D.进户零线断了30.“五一文艺会演”时,物理老师和电工师傅合作给同学们表演了一个“不怕电”的节目(注意:因该节目有危险,同学们切勿模仿).首先电工师傅将两根导线的接头A、B分别连接到一标有“P2220100”的灯泡(如图甲所示)的接线柱C、D 上,闭合开关,灯泡正常发光.随后,电工师傅断开开关,取下灯泡,物理老师站到干燥的木凳上,左、右两手分别抓住两导线接头A、B(如图乙所示),此时电工师傅闭合开关,用测电笔分别测试导线接头A、B及物理老师的皮肤,发现测电笔的氖管均发光,而在这一过程中,物理老师依然谈笑自如.对以上现象的解释,你认为下列说法中正确的是()A.物理老师有“特异功能”,确实不怕电B.物理老师的双手戴着绝缘手套C.在人、灯替换的过程中,电源的火线被断开了D.在人、灯替换的过程中,电源的零线被断开了。
