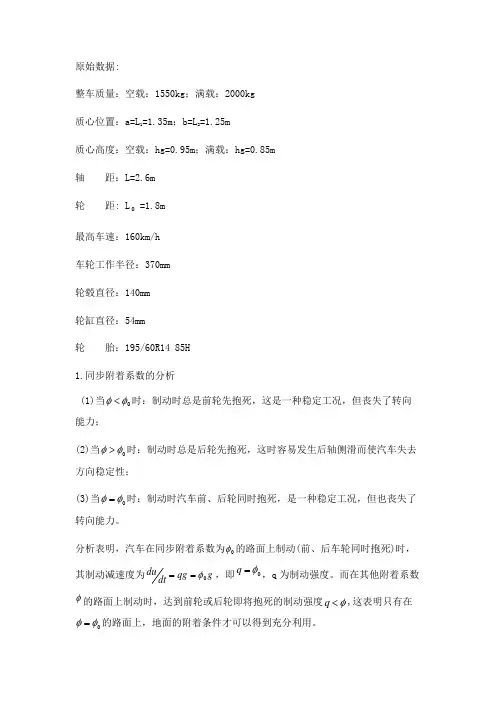

原始数据:整车质量:空载:1550kg ;满载:2000kg质心位置:a=L 1=1.35m ;b=L 2=1.25m质心高度:空载:hg=0.95m ;满载:hg=0.85m轴 距:L=2.6m轮 距: L 0=1.8m最高车速:160km/h车轮工作半径:370mm轮毂直径:140mm轮缸直径:54mm轮 胎:195/60R14 85H1.同步附着系数的分析(1)当0φφ<时:制动时总是前轮先抱死,这是一种稳定工况,但丧失了转向能力;(2)当0φφ>时:制动时总是后轮先抱死,这时容易发生后轴侧滑而使汽车失去方向稳定性;(3)当0φφ=时:制动时汽车前、后轮同时抱死,是一种稳定工况,但也丧失了转向能力。
分析表明,汽车在同步附着系数为0φ的路面上制动(前、后车轮同时抱死)时,其制动减速度为g qg dt du 0φ==,即0φ=q ,q 为制动强度。
而在其他附着系数φ的路面上制动时,达到前轮或后轮即将抱死的制动强度φ<q ,这表明只有在0φφ=的路面上,地面的附着条件才可以得到充分利用。
根据相关资料查出轿车≥0φ0.6,故取6.00=φ.同步附着系数:=0φ0.62.确定前后轴制动力矩分配系数β常用前制动器制动力与汽车总制动力之比来表明分配的比例,称为制动器制动力分配系数,用β表示,即:u F Fu 1=β,21u u u F F F +=式中,1u F :前制动器制动力;2u F :后制动器制动力;u F :制动器总制动力。
由于已经确定同步附着系数,则分配系数可由下式得到: 根据公式:L h L g02φβ+= 得:68.06.285.06.025.1=⨯+=β 3.制动器制动力矩的确定为了保证汽车有良好的制动效能,要求合理地确定前,后轮制动器的制动力矩。
根据汽车满载在沥青,混凝土路面上紧急制动到前轮抱死拖滑,计算出后轮制动器的最大制动力矩2M μ由轮胎与路面附着系数所决定的前后轴最大附着力矩:e g r qh L LG M ϕυ)(1max 2-= 式中:ϕ:该车所能遇到的最大附着系数;q :制动强度;e r :车轮有效半径;max 2μM :后轴最大制动力矩;G :汽车满载质量;L :汽车轴距;其中q=g h a a ⨯-+)(0ϕϕϕ=85.0)6.07.0(35.17.035.1⨯-+⨯=0.66 故后轴max 2μM =3707.0)85.066.035.1(6.220000⨯⨯⨯-=1.57610⨯Nmm 后轮的制动力矩为2/1057.16⨯=0.785610⨯Nmm前轴max 1μM = T max 1f =max 21f T ββ-=0.67/(1-0.67)⨯1.57610⨯=3.2610⨯Nmm前轮的制动力矩为3.2610⨯/2=1.6610⨯Nmm2.浮钳盘式制动器主要结构参数的确定2.1制动盘直径D制动盘直径D 希望尽量大些,这时制动盘的有效半径得以增大,就可以降低制动钳的夹紧力,降低摩擦衬块的单位压力和工作温度。
因为滑动钳式盘式制动器只在制动盘的一侧装油缸,结构简单,造价低廉,易于布置,结构尺寸紧凑,可以将制动器进一步移近轮毂,同一组制动块可兼用于行车和驻车制动。
滑动钳由于没有跨越制动盘的油道或油管,减少了受热机会,单侧油缸又位于盘的内侧,受车轮遮蔽较少使冷却条件较好,另外,单侧油缸的活塞比两侧油缸的活塞要长,也增大了油缸的散热面积,因此制动液温度比用固定钳时低30℃~50℃,气化的可能性较小。
所以这里所设计的制动器形式选用:滑动钳式盘式制动器
对于常见的扇形摩擦衬块,如果其径向尺寸不大,制动盘上的制。
轿车后轮盘式制动器设计目录第一章绪论11.1制动系统的基本概念11.2 制动系统发展史21.3 研究方向31.4 课题主要容:31.5 课题研究方案:4第二章制动器的结构形式选择42.1 盘式制动器结构形式52.2 鼓式制动器结构形式简介52.3 7250型轿车制动器结构的最终确定7第三章制动器主要参数选择93.1 制动力与制动力分配系数93.2 同步附着系数143.3 制动强度和附着系数利用率163.4 制动器最大制动力矩173.5 制动器因数193.6 驻车制动计算193.7 鼓式制动器主要参数的确定21第四章制动器的设计234.1 盘式制动器主要参数的确定234.2 摩擦衬块的磨损特性计算244.2.1比能量耗散率244.2.2 比滑磨功254.3盘式制动器制动力矩的计算26第五章盘中鼓制动器现状与未来295.1盘式制动器取代鼓式原因295.2 鼓式制动器现状305.3 DIH盘中鼓结构设计原因305.4盘中鼓式制动器未来315.5 盘中鼓需要发展的方向33第六章制动器主要零部件的结构设计34 6.1 制动盘346.2制动钳356.3制动块356.4摩擦材料356.5制动器间隙的调整方法与相应机构36第七章制动性能分析。
387.1 制动性能评价指标387.1.1 制动效能387.1.2 制动效能的恒定性397.1.3 制动时汽车的方向稳定性397.2制动器制动力分配曲线分析40参考文献42第一章绪论1.1制动系统的基本概念令正在运行的车辆速度降低以至于停车,或者当进行下坡路段时可以用来稳定车辆的行驶速度,也可以令停在道路上的车保持不动,将能够完成如此相应功能的部件就是我们常说的车辆制动器;在车上装备一系列实现能够完成制动这一个功能装置,以便帮助驾驶员根据交通情况和路况做出相应反应与操作,这些对汽车进行外力可控的装置系统被称为制动系,而实现这功能的外力就是我们说的制动力。
将那些令正在前进中的汽车速度下降或者停车的系统称为行车制动;令静止的汽车静止在最开始停车的位置的制动系就是驻车制动。
盘式制动器设计指南《盘式制动器设计指南》嘿,新手朋友,今天我来给你讲讲盘式制动器的设计哈。
这就好比你要盖一座房子,盘式制动器就是那确保房子能稳稳当当的重要部分。
基本注意事项呢,首先你得对盘式制动器的工作原理有非常清晰的了解。
盘式制动器简单说,就是通过制动块挤压制动盘产生摩擦力,让车停下来。
我一开始,就对原理理解得模模糊糊,结果后面设计老是卡壳,所以这是基础,像是打地基一样重要。
实用建议的话,制动盘的材料选择很关键。
要选那种散热性能好的材料,就像你挑衣服,夏天就得选透气的材料一样。
比如一些铸铁或者复合材料都不错。
还有制动块,它的摩擦系数得合适。
我当时就在这个上面浪费了不少时间,试了好几种材料才找到合适的。
制动块和制动盘的尺寸也要匹配好,不能大圆盘配个小制动块,那可刹不住车,就像大脚穿小鞋,走路都费劲。
容易忽视的点来了啊,你得注意这个制动盘的厚度。
我当时差点就忽略这个了,太薄了的话,制动盘容易变形,影响制动效果。
就好像薄纸片一压就瘪了,制动盘也一样。
而且,制动系统的密封也不容忽视,要是密封不好,进了灰尘或者杂质,就像眼睛进了沙子一样难受,整个制动系统可能就出问题了。
特殊情况呢,要是在高温环境下工作,比如赛车那种。
你设计的时候,得考虑怎么加强散热。
可以增加通风孔啊之类的设计。
还有如果使用环境很潮湿,那防锈措施得做到位。
总结一下要点哈。
原理要清晰,这是第一步。
材料选择要谨慎,制动块和制动盘尺寸匹配好。
制动盘厚度不能忽视,系统密封要做好,特殊环境有相应的设计调整。
这里还有个诀窍,你可以多研究研究现有的优秀盘式制动器的设计,从中汲取灵感。
千万别自己埋头乱搞,要站在巨人的肩膀上嘛。
对了,我差点忘了,在设计过程中,一定要不断检查计算结果,出错了可能就很麻烦,就像房子盖歪了,很难补救的。
总之,盘式制动器设计要细心又全面,每个环节都要想到,才能设计出好用又可靠的制动器。
课程设计说明书学院机电工程学院专业班级 12级车辆工程2班学号 3112000536 、31120005513112000561 、3112000564 姓名邓汉佳、林滔、吴广军、吴一平指导老师冯桑2016年 01 月 10日目录第一章汽车制动系概述 (3)第二章汽车主要参数 (5)第三章制动器形式的选择 (5)第四章盘式制动器主要参数的确定 (9)1制动盘直径D (9)2制动盘的厚度h (9)3摩擦衬块外半径R2与内半径R1 (9)4制动衬块工作面积A (9)五盘式制动器的设计计算 (9)1.同步附着系数的确定 (9)2.制动力分配系数的确定 (10)3.前,后轮制动器制动力矩的确定 (11)4.制动强度和附着系数利用率 (11)5.制动器最大制动力矩 (13)6.制动器因数 (13)7.应急制动和驻车制动所需的制动力矩 (14)8.衬块磨损特性的计算 (15)9.盘式制动器制动力矩的计算 (16)第六章制动器主要零部件的结构设计 (18)1.制动盘 (18)2.制动钳 (18)3.制动块 (18)4.摩擦材料 (18)5.制动器间隙的调整方法及相应机构 (19)6.液压制动驱动机构的设计计算 (19)6.1.1制动轮缸直径与工作容积 (19)6.1.2制动主缸直径与工作容积 (21)6.1.3制动踏板力和踏板行程 (21)第一章汽车制动系概述使行驶中的汽车减速甚至停车,使下坡行驶的汽车的速度保持稳定,以及使已经停驶的汽车保持不动,这些作用统称为汽车制动。
对汽车起到制动作用的是作用在汽车上,其方向与汽车行驶方向相反的外力。
作用在行驶汽车上的滚动阻力,上坡阻力,空气阻力都能对汽车起制动作用,但这外力的大小是随机的,不可控制的。
因此,汽车上必须设一系列专门装置,以便驾驶员能根据道路和交通等情况,借以使外界在汽车上某些部分施加一定的力,对汽车进行一定程度的强制制动。
这种可控制的对汽车进行制动的外力,统称为制动力。
汽车盘式制动器设计摘要:本文主要是介绍盘式制动器的分类以及各种盘式制动器的优缺点,对所选车型制动器的选用方案进行了选择,针对盘式制动器做了主要的设计计算,同时分析了汽车在各种附着系数道路上的制动过程,对前后制动力分配系数和同步附着系数、利用附着系数、制动效率等做了计算。
在满足制动法规要求及设计原则要求的前提下,提高了汽车的制动性能。
关键词:盘式制动器;制动力分配系数;同步附着系数;利用附着系数;制动效率Automobile disc brake designAbstract:This paper is mainly the disc brake of the classification and various kinds of disc brake of the advantages and disadvantages are introduced, the selection scheme of the chosen vehicle brake was selected and for disc brake do the main design calculation and analysis of the car in a variety of attachment coefficient road on the braking process of, of braking force distribution coefficient and the synchronous adhesion coefficient, utilization coefficient of adhesion, braking efficiency calculated. Under the premise of meeting the requirements of the braking regulation requirement and design principle and improve the braking performance of automobile.Key words: Disc brake,Braking force distribution,coefficient,Synchronization coefficient,Synchronous adhesion coefficient,The use of adhesion coefficient,Braking efficiency目录第1章绪论 (5)1.1 制动器的作用 (5)1.2 制动器的种类 (5)1.3 制动器的组成 (6)1.4 制动器的新发展 (7)1.5 对制动器的要求 (7)1.6 工作任务及要求 (9)1.7 制动器研究方案 (10)第2章制动器机构形式的选择 (11)2.1 方案选择的依据 (11)2.2 制动器的种类 (11)2.3 盘式制动器的结构型式及选择 (12)2.4 盘式制动器与鼓式制动器优缺点比较 (15)2.5 雅阁六代车型制动器结构的最终方案 (16)第3章制动器主要参数及其选择 (17)3.1 雅阁六代基本参数确定 (17)3.1.1 轮滚动半径er (17)3.2.2 空、满载时的轴荷分配 (17)3.2.3 空、满载时的质心高度 (18)3.2 制动力与制动力分配系数 (18)3.2 同步附着系数计算 (22)3.3 制动器最大制动力矩 (25)3.4 利用附着系数和制动效率 (26)3.4.1 利用附着系数 (27)3.4.2 制动效率Ef 、Er (28)3.5 制动器制动性能核算 (29)第4章制动器主要零件的设计计算与校核 (30)4.1 制动盘主要参数确定 (30)4.1.1 制动盘直径D (30)4.1.2 制动盘厚度h (30)4.2 摩擦衬块主要参数的确定 (30)4.2.1 摩擦衬块内半径和外半径 (30)4.2.2 摩擦衬块有效半径 (31)4.2.3 摩擦衬块的面积和磨损特性计算 (32)4.2.4 摩擦衬块参数设计校核 (34)4.3 驻车制动计算与校核 (35)4.4 液压制动驱动机构的设计计算 (37)4.4.1 制动轮缸直径d与工作容积V (37)4.4.2 制动主缸直径与工作容积 (38)4.4.3 制动踏板力 (39)S (39)4.4.4 踏板工作行程P第5章制动器主要零件的结构设计 (40)5.1 制动盘 (40)5.1.1 制动盘材料及要求 (40)5.1.2 制动盘分类及比较 (40)5.2 制动钳 (41)5.3 制动块 (42)5.4 摩擦材料 (42)5.5 盘式制动器工作间隙的调整 (44)总结 (45)致谢 (46)参考文献 (47)第1章绪论1.1 制动器的作用汽车制动系是用于使行驶中的汽车减速或停车,使下坡行驶的汽车的车速保持稳定以及使已停驶的汽车在原地(包括在斜坡上)驻留不动的机构。
盘式制动器毕业设计说明书盘式制动器毕业设计说明书目录摘要 (I)Abstract ............................................................. II 1 绪论. (1)1.1 制动器的作用 (1)1.2 制动器的种类 (1)1.3 制动器的组成 (1)1.4 对制动器的要求 (3)1.5 制动器的新发展 (4)2 制动器的结构形式及选择 (4)2.1 制动器的种类 (4)2.2 盘式制动器的结构型式及选择 (6)3 汽车整车基本参数计算 (8)4 制动系的主要参数及其选择 (9)4.1 制动力与制动力分配系数 (9)4.2 同步附着系数 (9)4.3 制动强度和附着系数利用率 (10)4.4 制动器最大制动力矩 (10)4.5 制动器因数 (11)5 盘式制动器的设计 (11)5.1 盘式制动器的结构参数与摩擦系数的确定 (11)5.2 制动衬块的设计计算 (12)5.3 摩擦衬块磨损特性的计算 (13)5.4 制动器主要零件的结构设计 (14)6 制动驱动机构的结构型式选择与设计计算 (15)6.1 制动驱动机构的结构型式选择 (15)6.2制动管路的选择 (15)6.3 液压制动驱动机构的设计计算 (16)7 盘式制动器的优化设计 (18)7.2 解决优化设计问题的一般步骤及几何解释 (18)7.3 常用优化方法 (19)7.4 制动系参数的优化 (19)8 结论 (21)致谢 (22)参考文献 (23)附录 (24)摘要汽车的制动系是汽车行车安全的保证,许多制动法规对制动系提出了许多详细而具体的要求,这是我们设计的出发点。
从制动器的功用及设计的要求出发,依据给定的设计参数,进行了方案论证。
对各种形式的制动器的优缺点进行了比较后,选择了前盘的形式。
这样,制动系有较高的制动效能和较高的效能因素稳定性。
随后,对盘式制动器的具体结构的设计过程进行了详尽的阐述。

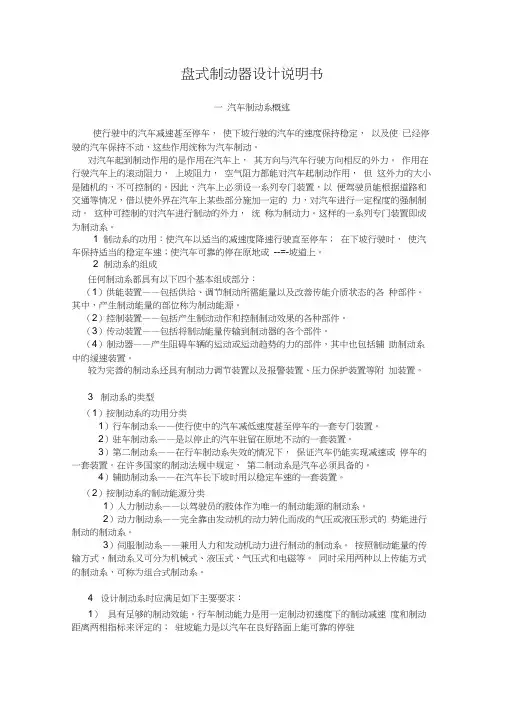

盘式制动器设计说明书一汽车制动系概述使行驶中的汽车减速甚至停车,使下坡行驶的汽车的速度保持稳定,以及使已经停驶的汽车保持不动,这些作用统称为汽车制动。
对汽车起到制动作用的是作用在汽车上,其方向与汽车行驶方向相反的外力。
作用在行驶汽车上的滚动阻力,上坡阻力,空气阻力都能对汽车起制动作用,但这外力的大小是随机的,不可控制的。
因此,汽车上必须设一系列专门装置,以便驾驶员能根据道路和交通等情况,借以使外界在汽车上某些部分施加一定的力,对汽车进行一定程度的强制制动。
这种可控制的对汽车进行制动的外力,统称为制动力。
这样的一系列专门装置即成为制动系。
1 制动系的功用:使汽车以适当的减速度降速行驶直至停车;在下坡行驶时,使汽车保持适当的稳定车速;使汽车可靠的停在原地或--=-坡道上。
2 制动系的组成任何制动系都具有以下四个基本组成部分:(1)供能装置——包括供给、调节制动所需能量以及改善传能介质状态的各种部件。
其中,产生制动能量的部位称为制动能源。
(2)控制装置——包括产生制动动作和控制制动效果的各种部件。
(3)传动装置——包括将制动能量传输到制动器的各个部件。
(4)制动器——产生阻碍车辆的运动或运动趋势的力的部件,其中也包括辅助制动系中的缓速装置。
较为完善的制动系还具有制动力调节装置以及报警装置、压力保护装置等附加装置。
3 制动系的类型(1)按制动系的功用分类1)行车制动系——使行使中的汽车减低速度甚至停车的一套专门装置。
2)驻车制动系——是以停止的汽车驻留在原地不动的一套装置。
3)第二制动系——在行车制动系失效的情况下,保证汽车仍能实现减速或停车的一套装置。
在许多国家的制动法规中规定,第二制动系是汽车必须具备的。
4)辅助制动系——在汽车长下坡时用以稳定车速的一套装置。
(2)按制动系的制动能源分类1)人力制动系——以驾驶员的肢体作为唯一的制动能源的制动系。
2)动力制动系——完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的制动系。
盘式制动器设计范文盘式制动器是一种常见的汽车制动系统,在汽车制动过程中起到关键作用。
它由刹车盘、刹车片、刹车卡钳、刹车片卡钳、制动油管等组成。
以下是关于盘式制动器设计的一些信息,涵盖了设计原则、材料选择、结构设计等方面。
1.设计原则:(1)刹车力的均匀分布:刹车力要均匀分布到所有刹车片中,以确保制动效果稳定。
(2)热量散发和通风:盘式制动器在制动过程中会产生大量的热量,需要在设计中考虑热量的散发和通风,以避免制动效果因过热而下降。
(3)轻量化:盘式制动器需要在保证安全性能的基础上尽可能轻量化,以减少整车的质量。
(4)材料的选择:盘式制动器的材料需要具备高温抗磨损和耐腐蚀性能。
2.材料选择:(1)刹车盘:常见的刹车盘材料有钢铁、复合材料和碳陶瓷等。
钢铁材料价格低廉,但其热膨胀系数较大,容易导致制动时的变形;复合材料在热量散发和通风方面较好,但价格较高;碳陶瓷材料具有较好的高温抗磨损性能和轻量化特点,但价格昂贵。
(2)刹车片:常见的刹车片材料有有机材料、半金属材料和陶瓷材料等。
有机材料制动片具有制动效果较好、噪音小、对刹车盘磨损小的特点,但耐高温性能较差;半金属材料制动片具有耐高温性能较好,但噪音大、对刹车盘磨损大;陶瓷材料制动片具有良好的高温抗磨损性能和耐腐蚀性能,但价格昂贵。
(3)刹车卡钳:刹车卡钳一般采用铝合金材料制作,具有较好的强度和轻量化特点。
3.结构设计:(1)刹车盘:刹车盘一般为圆盘状,中间部分为锁定于车轮轮毂上的固定盘,可用螺栓与车轮连接;外边缘为可摩擦的刹车片接触面。
刹车盘一般具有散热孔,以增强热量散发和通风效果。
(2)刹车片:刹车片一般为半圆形,两片作用在刹车盘两侧。
刹车片与刹车盘之间的摩擦产生刹车力。
(3)刹车卡钳:刹车卡钳用于固定刹车片,通常采用活塞和活塞密封圈结构。
活塞在制动过程中施加压力使刹车片与刹车盘接触,并在松开刹车时将刹车片与刹车盘分离。
以上是关于盘式制动器设计的一些信息,涉及了设计原则、材料选择、结构设计等方面。
盘式制动器毕业设计盘式制动器毕业设计引言:盘式制动器是现代汽车制动系统中的重要组成部分,它通过摩擦力将车轮减速或停止,保证了行车的安全性。
在汽车工程领域,盘式制动器的设计和优化是一个重要的研究方向。
本文将探讨盘式制动器的毕业设计,包括设计的基本原理、材料选择、结构设计和性能评估等方面。
一、设计的基本原理盘式制动器的基本原理是利用摩擦力将车轮减速或停止。
当驾驶员踩下制动踏板时,制动液通过液压系统传递到制动器,使制动器的制动钳夹紧刹车盘,产生摩擦力。
刹车盘与车轮相连,当刹车盘受到摩擦力作用时,车轮减速或停止。
设计盘式制动器时,需要考虑制动力的大小、传递的稳定性以及制动器的磨损等因素。
二、材料选择盘式制动器的材料选择对其性能和寿命有着重要影响。
常见的刹车盘材料包括铸铁、钢铁和复合材料等。
铸铁刹车盘具有良好的制动性能和耐磨性,但重量较大。
钢铁刹车盘重量相对较轻,但制动性能略逊于铸铁刹车盘。
复合材料刹车盘由碳纤维和树脂复合而成,具有轻量化、耐高温和制动性能优越等特点。
在设计盘式制动器时,需要根据车辆类型、使用环境和经济成本等因素选择合适的材料。
三、结构设计盘式制动器的结构设计包括制动钳、刹车盘和制动片等部分。
制动钳是盘式制动器的核心部件,通过夹紧刹车盘产生制动力。
制动钳的结构设计需要考虑夹紧力的大小、传递的稳定性和制动片的磨损等因素。
刹车盘的结构设计需要考虑其散热性能和制动片的接触面积等因素。
制动片的结构设计需要考虑其材料和形状,以提高制动性能和寿命。
四、性能评估盘式制动器的性能评估是毕业设计中的重要环节。
常用的性能评估指标包括制动力、制动距离、制动稳定性和磨损等。
制动力是盘式制动器的重要性能指标,需要根据车辆类型和使用需求确定。
制动距离是指车辆从刹车开始到完全停止所需的距离,需要通过实验和仿真等方法进行评估。
制动稳定性是指制动过程中制动力的稳定性和传递的稳定性,需要通过试验和分析等方法进行评估。
磨损是盘式制动器寿命的重要指标,需要通过试验和监测等方法进行评估。
汽车设计计算说明书汽车设计课程设计前轮制动器部分设计说明书学号:姓名:指导老师:成绩:教师寄语:________________________________________目录一、轿车主要性能参数---------------- 4二、制动器形式的-------------------- 5三、盘式制动器主要参数的确定------------- 7四、盘式制动器制动力矩的设计计算---------- 9五、盘式制动器制器的校核计算------------ 101. 前轮制动器制动力矩的校核计算2. 摩擦衬片的磨损特性计算六、经过计算最终确定后轮制动器的参数------- 13七、设计小结--------------------- 13八、设计参考资料-------------------- 13轿车前轮制动器设计说明书前言汽车制动系是用以强制行驶中的汽车减速或停车、使下坡行驶的汽车车速保持稳定以及使已停驶的汽车在原地(包括在斜坡上)驻留不动的机构。
随着高速公路的迅速发展和车速的提高以及车流密度的日益增大,为了保证行车安全,汽车制动系的工作可靠性显得日益重要。
也只有制动性能良好、制动系工作可靠的汽车,才能充分发挥其动力性能。
本次课程设计根据任务要求只进行轿车前轮制动器的设计,后轮部分由同组同学钟恩伟完成。
轿车主要性能参数主要尺寸和参数:(1) 、轴距:L=3.05m(2) 、总质量:M=2200kg(3) 、质心高度:1.0m(4) 、前轴负荷率:35%即质心到前后轴距离分别为L i = L ?(1 - 35% = 1.9825mL 2 = L ?35%= 1.0675m(5) 、轮胎参数:225/60R16;即轮胎的名义断面宽度为225mm 高宽比为60%轮辋直径为16英寸(406.4mm 则轮胎有效半径r轮胎有效半径二轮辋半径+ (名义断面宽度X 高宽比)所以轮胎有效半径r e = (40614+ 225 X 60% = 338mm(6) 、制动性能要求:初速度为50KM/h 时,制动距离为15m1 ( T足制动性能要求的制动减速度由:S =36( T 2 + ¥) a o +冥92 3-6 2 25.92 a bmax 计算最大减速度 a bmax,其中口 0 = U 0 = 50Kmh = 13.89n/s ; S =15m T 2 = 0.02s ; T 2 = 0.02s 。
盘式制动器_毕业设计一、引言汽车的制动系统是保障行车安全的关键部件之一,而盘式制动器作为现代汽车制动系统的重要组成部分,具有诸多优点。
本次毕业设计旨在深入研究盘式制动器的工作原理、结构特点、性能优势以及设计过程中的关键技术。
二、盘式制动器的工作原理盘式制动器主要由制动盘、制动钳、制动衬块等部件组成。
当驾驶员踩下制动踏板时,制动液通过制动管路进入制动钳的油缸,推动活塞向外移动,使制动衬块紧紧压在制动盘上。
由于制动盘与车轮一同旋转,制动衬块与制动盘之间的摩擦力产生制动力矩,从而使车轮减速或停止转动。
盘式制动器的工作原理基于摩擦力的作用。
制动衬块与制动盘之间的摩擦力大小取决于制动压力、摩擦系数以及接触面积等因素。
为了提高制动性能,需要优化这些因素。
三、盘式制动器的结构特点1、制动盘制动盘通常采用通风式设计,以提高散热性能。
通风式制动盘内部有通风道,可以有效地将制动过程中产生的热量散发出去,防止制动盘过热导致制动性能下降。
2、制动钳制动钳分为浮动式和固定式两种。
浮动式制动钳可以在制动时沿导向销移动,使制动衬块均匀地压在制动盘上;固定式制动钳则固定在车桥上,其制动力更为均匀和稳定。
3、制动衬块制动衬块的材料和形状对制动性能有重要影响。
一般采用高性能的摩擦材料,如陶瓷纤维或半金属材料,以提供良好的摩擦系数和耐磨性。
四、盘式制动器的性能优势1、良好的散热性能相比鼓式制动器,盘式制动器的散热效果更好,能够在频繁制动的情况下保持稳定的制动性能,减少热衰退现象的发生。
2、制动响应迅速盘式制动器的制动钳和制动衬块与制动盘的接触面积较大,制动压力传递更直接,因此制动响应速度更快,能够提供更短的制动距离。
3、稳定性高盘式制动器的制动力分布均匀,不易出现制动跑偏等问题,提高了车辆行驶的稳定性和安全性。
4、易于维护盘式制动器的结构相对简单,检查和更换制动衬块等部件较为方便,降低了维护成本。
五、盘式制动器的设计要点1、制动盘的设计制动盘的直径、厚度、通风道的设计等都会影响制动性能和散热效果。
目录绪论 (3)一、设计任务书 (3)二、盘式制动器结构形式简介 ................... 错误!未定义书签。
2.1、盘式制动器的分类...................... 错误!未定义书签。
2.2、盘式制动器的优缺点.................... 错误!未定义书签。
2.3、该车制动器结构的最终选择.............. 错误!未定义书签。
三、制动器的参数和设计 ....................... 错误!未定义书签。
3.1、制动盘直径 ........................... 错误!未定义书签。
3.2、制动盘厚度 ........................... 错误!未定义书签。
3.3、摩擦衬块的内半径和外半径.............. 错误!未定义书签。
3.4、摩擦衬块面积 ......................... 错误!未定义书签。
3.5、制动轮缸压强 ......................... 错误!未定义书签。
3.6、摩擦力的计算和摩擦系数的验算.......... 错误!未定义书签。
3.7、制动力矩的计算和验算.................. 错误!未定义书签。
3.8、驻车制动计算 ......................... 错误!未定义书签。
四、制动器的主要零部件的结构设计 ............. 错误!未定义书签。
4.1、制动盘 ............................... 错误!未定义书签。
4.2、制动钳 ............................... 错误!未定义书签。
4.3、制动块 ............................... 错误!未定义书签。
4.4、摩擦材料 ............................. 错误!未定义书签。
盘式制动器设计(总20页)本页仅作为文档页封面,使用时可以删除This document is for reference only-rar21year.March目录绪论 (2)一、设计任务书 (2)二、盘式制动器结构形式简介 .................... 错误!未定义书签。
2.1、盘式制动器的分类...................... 错误!未定义书签。
2.2、盘式制动器的优缺点.................... 错误!未定义书签。
2.3、该车制动器结构的最终选择.............. 错误!未定义书签。
三、制动器的参数和设计 ........................ 错误!未定义书签。
3.1、制动盘直径............................ 错误!未定义书签。
3.2、制动盘厚度............................ 错误!未定义书签。
3.3、摩擦衬块的内半径和外半径.............. 错误!未定义书签。
3.4、摩擦衬块面积.......................... 错误!未定义书签。
3.5、制动轮缸压强.......................... 错误!未定义书签。
3.6、摩擦力的计算和摩擦系数的验算.......... 错误!未定义书签。
3.7、制动力矩的计算和验算.................. 错误!未定义书签。
3.8、驻车制动计算.......................... 错误!未定义书签。
四、制动器的主要零部件的结构设计 .............. 错误!未定义书签。
4.1、制动盘................................ 错误!未定义书签。
4.2、制动钳................................ 错误!未定义书签。
4.3、制动块................................ 错误!未定义书签。
目录绪论 (3)一、设计任务书 (3)二、盘式制动器结构形式简介 ................... 错误!未定义书签。
2.1、盘式制动器的分类...................... 错误!未定义书签。
2.2、盘式制动器的优缺点.................... 错误!未定义书签。
2.3、该车制动器结构的最终选择.............. 错误!未定义书签。
三、制动器的参数和设计 ....................... 错误!未定义书签。
3.1、制动盘直径 ........................... 错误!未定义书签。
3.2、制动盘厚度 ........................... 错误!未定义书签。
3.3、摩擦衬块的内半径和外半径.............. 错误!未定义书签。
3.4、摩擦衬块面积 ......................... 错误!未定义书签。
3.5、制动轮缸压强 ......................... 错误!未定义书签。
3.6、摩擦力的计算和摩擦系数的验算.......... 错误!未定义书签。
3.7、制动力矩的计算和验算.................. 错误!未定义书签。
3.8、驻车制动计算 ......................... 错误!未定义书签。
四、制动器的主要零部件的结构设计 ............. 错误!未定义书签。
4.1、制动盘 ............................... 错误!未定义书签。
4.2、制动钳 ............................... 错误!未定义书签。
4.3、制动块 ............................... 错误!未定义书签。
4.4、摩擦材料 ............................. 错误!未定义书签。
4.5、制动轮缸 ............................. 错误!未定义书签。
4.6、制动器间隙的调整方法及相应机构........ 错误!未定义书签。
五、设计总结 (16)六、致谢 (17)参考文献 (18)绪论1.1 制动系统的基本概念:使行驶中的汽车减速甚至停车,使下坡行驶的汽车的速度保持稳定,以及使已停驶的汽车保持不动,这些作用统称为制动;汽车上装设的一系列专门装置,以便驾驶员能根据道路和交通等情况,借以使外界(主要是路面)在汽车某些部分(主要是车轮)施加一定的力,对汽车进行一定程度的制动,这种可控制的对汽车进行制动的外力称为制动力;这样的一系列专门装置即称为制动系。
这种用以使行驶中的汽车减速甚至停车的制动系称为行车制动系;用以使已停驶的汽车驻留原地不动的装置,称为驻车制动系。
这两个制动系是每辆汽车必须具备的。
图1 汽车制动系组成1-制动助力器; 2-制动灯开关; 3-驻车制动与行车制动警示灯; 4-驻车制动接触装置;5-后轮制动器; 6-制动灯; 7-驻车制动踏板; 8-制动踏板;9制动主缸;10-制动钳;11-发动机进气管; 12-低压管; 13-制动盘任何制动系都具有以下四个基本组成部分(如图1.1所示):供能装置:包括供给、调节制动所需能量以及改善传能介质状态的各种部件。
控制装置:包括产生制动动作和控制制动效果的各种部件。
传动装置:包括将制动能量传输到制动器的各个部件制动器:产生阻碍车辆的运动或运动趋势的力(制动力)的部件,其中包括辅助制动系中的缓速装置。
按制动能源来分类,行车制动系可分为,以驾驶员的肌体作为唯一制动能源的制动系称为人力制动系;完全靠由发动机的动力转化而成的气压或液压形式的势能进行制动的则是动力制动系,其制动源可以是发动机驱动的空气压缩机或油泵;兼用人力和发动机动力进行制动的制动系称为伺服制动系。
驻车制动系可以是人力式或动力式。
专门用于挂车的还有惯性制动系和重力制动系。
按照制动能量的传输方式,制动系可分为机械式、液压式、气压式和电磁式等。
同时采用两种以上传能方式的制动系可称为组合式制动系。
制动系统是评价汽车安全性的一个重要因素,也是汽车的重要组成部分之一。
当今汽车行业已经非常发达,人类对汽车的性能要求也越来越高。
一款安全、轻便、环保、经济的制动系统可以大大提高汽车的性能。
这也是汽车设计人员不断追求的目标。
一、设计任务书车辆工程方向课程设计任务书设计者姓名:王海蛟学号:201210115105设计题目某型汽车制动器的设计工作条件及设计原始参数奥迪A3 2015整车空载质量:1320 kg(空载时轴荷分配:前轴60%,后轴40%);整车满载质量:1695kg(满载时轴荷分配:前轴55%,后轴45%);质心高度; 0.7m(空) 0.8m(满);轴距: 2.63m;轮胎规格: 205/55 R16;同步附着系数选择:0.65;设计内容及完成要求要求:满载下,30km/h初速,制动距离:自己查国标。
1、根据给定的设计参数,选择设计方案,计算并确定零部件各参数,绘出装配图及典型零件图。
2、装配图A0图纸。
3、零件图大小不限。
4、按规定要求撰写设计说明书。
设计期限自 2015年 6 月 29 日至 2015 年 7 月 10 日答辩日期 2015 年 7 月 10 日指导教师祁传琦学生签名王海蛟机械工程学院车辆工程系2015年06月二、盘式制动器结构形式简介2.1 盘式制动器的分类盘式制动器按摩擦副中定位原件的结构不同可分为钳盘式和全盘式两大类。
(1)钳盘式钳盘式制动器按制动钳的结构型式又可分为定钳盘式制动器、浮钳盘式制动器等。
①定钳盘式制动器:这种制动器中的制动钳固定不动,制动盘与车轮相联并在制动钳体开口槽中旋转。
具有下列优点:除活塞和制动块外无其他滑动件,易于保证制动钳的刚度;结构及制造工艺与一般鼓式制动器相差不多,容易实现从鼓式制动器到盘式制动器的改革;能很好地适应多回路制动系的要求。
②浮动盘式制动器:浮动钳式盘式制动器的制动钳体是浮动的。
其浮动方式有两种,一种是制动钳体可作平行滑动;另一种是制动钳体可绕一支承销摆动。
故有滑动和摆动之分,其中滑动应用的较多。
它们的制动油缸均为单侧的,且与油缸同侧的制动块总成是活动的,而另一侧的制动块总成则固定在钳体上。
制动时在油液压力作用下,活塞推动活动制动块总成压靠到制动盘,而反作用力则推动制动钳体连同固定制动块总成压向制动盘的另一侧,直到两制动块总成受力均等为止。
对摆动钳式盘式制动器来说,钳体不是滑动而是在与制动盘垂直的平面内摆动。
这样就要求制动摩擦衬块应预先做成楔形的(摩擦表面对背面的倾斜角为6°左右)。
在使用过程中,摩擦衬块逐渐磨损到各处残存厚度均匀(一般约为l mm)后即应更换。
这种制动器具有以下优点:仅在盘的内侧有液压缸,故轴向尺寸小,制动器能进一步靠近轮毂;没有跨越制动盘的油道或油管加之液压缸冷却条件好,所以制动液汽化的可能性小。
(2)全盘式在全盘式制动器中,摩擦副的旋转元件及固定元件均为圆形盘,制动时各盘摩擦表面全部接触,其作用原理与摩擦式离合器相同。
由于这种制动器散热条件较差,其应用远没有浮钳盘式制动器广泛。
2.2 盘式制动器的优缺点盘式制动器比鼓式制动器的优点:(1)热稳定好,原因是一般无自行増力作用,衬块摩擦表现压力分布较鼓式中的衬片更为均匀,此外,制动鼓在受热膨胀后,工作半径增大,使其只能与蹄的中部接触,从而降低了制动效能,这称为机械衰退,制动盘的轴向膨胀极小,径向膨胀根本与性能无关,故无机械衰退问题,因此,前轮采用盘式制动器。
汽车制动时不易跑偏。
(2)水稳定性好,制动块对盘的单位压力高,易于将水挤出,因而浸水后效能降低不多,又由于离心力作用及衬块对盘的擦拭作用,出水后只需经一,二次制动即能恢复正常。
鼓式制动器则需经十余次制动方能恢复。
(3)制动力矩与汽车运动方向无关。
(4)易于构成双回路制动系,使系统有较高的可靠性和安全性。
(5)尺寸小,质量小,散热良好。
(6)压力在制动衬块上的分布比较均匀,故衬块磨损也均匀。
(7)更换衬块简单容易。
(8)衬块与制动盘之间的间隙小(0.05-0.15mm),从而缩短了制动协调时间。
(9)易于实现间隙自动调整。
(10)能方便地实现制动器磨损报警,以便及时更换摩擦衬块。
盘式制动器的主要缺点:(1)难以完全防止尘污和锈蚀(封闭的多片全盘式制动器除外)。
(2)兼作驻车制动器时,所需附加的手驱动机构比较复杂。
(3)在制动驱动机构中必须装有助力器。
(4)因为衬块工作表面小,所以磨损快,使用寿命低,需用高材质的衬块。
2.3该车制动器结构的最终选择汽车制动简单来讲,就是利用摩擦将动能转换成热能,使汽车失去动能而停止下来。
因此,散热对制动系统是十分重要的。
如果制动系统经常处于高温状态,就会阻碍能量的转换过程,造成制动性能下降。
越是跑得快的汽车,制动起来所产生的热量越大,对制动性能的影响也越大。
解决好散热问题,对提高汽车的制动性能也就起了事倍功半的作用。
所以,现代轿车的车轮除了使用铝合金车圈来降低运行温度外,还倾向于采用散热性能较好的盘式制动器。
当然,盘式制动器也有自己的缺陷。
例如对制动器和制动管路的制造要求较高,摩擦片的耗损量较大,成本贵,而且由于摩擦片的面积小,相对摩擦的工作面也较小,需要的制动液压高,必须要有助力装置的车辆才能使用。
而鼓式制动器成本相对低廉,比较经济。
四轮轿车在制动过程中,由于惯性的作用,前轮的负荷通常占汽车全部负荷的70%-80%,因此前轮制动力要比后轮大。
轿车生产厂家为了节省成本,就采用前轮盘式制动,后轮鼓式制动的方式。
但随着轿车车速的不断提高,近年来采用盘式制动器的轿车日益增多,尤其是中高级轿车,一般都采用了盘式制动器。
纵观现代商务车市场,随着人类对汽车安全性能重视的加剧,为了保持制动力系数的稳定性以及考虑到盘式制动器的优点,在商务车领域盘式制动器已基本取代鼓式制动器,特别是浮动钳盘式。
根据制动盘的不同,盘式制动器还可分为普通盘式和通风盘式。
普通盘式我们比较容易理解,就是实心的。
通风盘式就是空心的,顾名思义具有通风功效,指的是汽车在行使当中产生的离心力能使空气对流,达到散热的目的,这是由盘式碟片的特殊构造决定的。
从外表看,它在圆周上有许多通向圆心的洞空,这些洞空是经一种特殊工艺(slotteded drilled)制造而成,因此比普通盘式散热效果要好许多。
由于制造工艺与成本的关系,一般中高级轿车中普遍采用前通风盘、后普通盘的制动片。
如Passat,Vento Golf2.0,Corrado等车,部分高级轿车采用前后通风盘。
值得一提的是,在前轮使用通风盘正在逐步取代使用实心盘。
