发电机变压器继电保护整定计算

南方电网大型发电机变压器继电保护整定计算规程南方电网是中国南方地区的主要电力供应商之一，为了确保电力的安全稳定运行，发电机变压器继电保护的整定计算非常重要。

下面将介绍南方电网大型发电机变压器继电保护整定计算的规程。

第一步：整定计算前的准备工作1.收集变压器的技术资料，包括电气参数、绝缘水平、设备类型等。

2.确定变压器继电保护的类型，包括差动保护、过电流保护、过温保护等。

第二步：差动保护整定计算1.根据变压器的参数和差动保护准则，计算差动保护的主要参数，如选择电流（主保护）、定值电流比（副保护）、定值电流延时时间等。

2.根据变压器的额定容量和差动保护的整定参数，计算差动保护的动作潮流值，以确定整定值是否合理。

第三步：过电流保护整定计算1.根据变压器的额定容量和电气参数，确定过电流保护的动作潮流值。

2.根据继电保护的整定准则，计算过电流保护的整定电流和动作时间，以确保在故障时保护装置能及时动作。

第四步：过温保护整定计算1.根据变压器的负载情况和绝缘材料的热特性，确定过温保护的整定值。

2.根据过温保护的整定准则，计算过温保护的整定温度和动作时间，以确保在变压器过热时保护装置能及时动作。

第五步：整定计算后的验证和调整1.使用计算得到的整定值进行现场试验，验证继电保护的动作性能是否符合要求。

2.如果发现继电保护的动作性能不理想，需要根据实测结果进行调整和优化，直到达到设计要求为止。

综上所述，南方电网大型发电机变压器继电保护整定计算规程是一个以变压器的电气参数和工作条件为基础，根据继电保护的整定准则，通过计算和试验验证的过程，确定继电保护的整定值，以确保发电机变压器在故障时能够及时、可靠地切除故障，保证电力系统的安全运行。

此规程的实施能够提高电力系统的可靠性和安全性，减少故障对电力系统造成的损失，对电力供应保障起到重要作用。

K45备案号：6763—2000中华人民共和国电力行业标准DL/T 684—1999大型发电机变压器继电保护整定计算导则Guide of calculating settings of relayprotection for large generator and transformer2000-02-24批准2000-07-01实施中华人民共和国国家经济贸易委员会发布前言本标准根据原能源部1992年电供函［1992］11号《关于组织编制大机组继电保护装置运行整定条例函》的要求以及广大继电保护工作者的迫切需要而制定。

本标准的制定和实施将对提高发电机变压器继电保护装置的正确动作率、保障电气设备的安全及维持电力系统的稳定运行有重要意义。

在国家电力调度通信中心及中国电机工程学会继电保护专委会等单位的组织领导下，经过深入调查研究，广泛征求国内各有关单位的专家、教授及广大继电保护工作者的意见，组织多次专题讨论，反复修改条文内容，先后数易其稿，历经数年终于完成了本标准的编制任务。

本标准以GB14285—93《继电保护和安全自动装置技术规程》为依据进行编制。

本标准的附录A、附录B都是标准的附录。

本标准的附录C、附录D、附录E、附录F、附录G、附录H、附录J、附录K、附录L和附录M都是提示的附录。

本标准由原能源部电力司、科技司共同提出。

本标准由原电力工业部继电保护标准化技术委员会归口。

本标准起草单位：华北电力设计院、东北电力设计院、清华大学。

本标准参加起草单位：东北电力调度局、西北电力试验研究院。

本标准主要起草人：王维俭、孟庆和、宋继成、闫香亭、毛锦庆、侯炳蕴、李玉海。

本标准由国家电力调度通信中心负责解释。

目录前言1 范围2 引用标准3 总则4 发电机保护的整定计算4.1 定子绕组内部故障主保护4.2 发电机相间短路后备保护4.3 定子绕组单相接地保护4.4 励磁回路接地保护4.5 发电机过负荷保护4.6 发电机低励失磁保护4.7 发电机失步保护4.8 发电机异常运行保护5 变压器保护的整定计算5.1 变压器纵差保护5.2 变压器分侧差动保护5.3 变压器零序差动保护5.4 变压器瓦斯保护5.5 变压器相间短路后备保护5.6 变压器接地故障后备保护5.7 变压器过负荷保护5.8 变压器过励磁保护6 发电机变压器组保护的整定计算6.1 概述6.2 发电机变压器组保护整定计算特点附录A(标准的附录)发电机定子绕组对地电容，机端单相接地电容电流及单相接地电流允许值附录B(标准的附录)本标准用语说明附录C(提示的附录)发电机变压器继电保护整定计算导则有关文字符号附录D(提示的附录)发电机若干异常运行状态的要求附录E(提示的附录)大型汽轮发电机组对频率异常运行的要求附录F(提示的附录)系统联系电抗X con的计算附录G(提示的附录)自并励发电机外部短路电流的计算附录H(提示的附录)电力系统振荡时阻抗继电器动作特性分析附录J(提示的附录)变压器电容参数估算值附录K(提示的附录)保护用电流互感器的选择附录L(提示的附录)变压器电抗的计算附录M(提示的附录)非全相故障计算中华人民共和国电力行业标准大型发电机变压器继电保护整定计算导则DL/T 684—1999Guide of calculating settings of relayprotection for large generator and transformer1 范围本标准规定了大型发电机变压器继电保护的整定计算原则和方法，它是设计、科研、运行、调试和制造部门整定计算的依据。

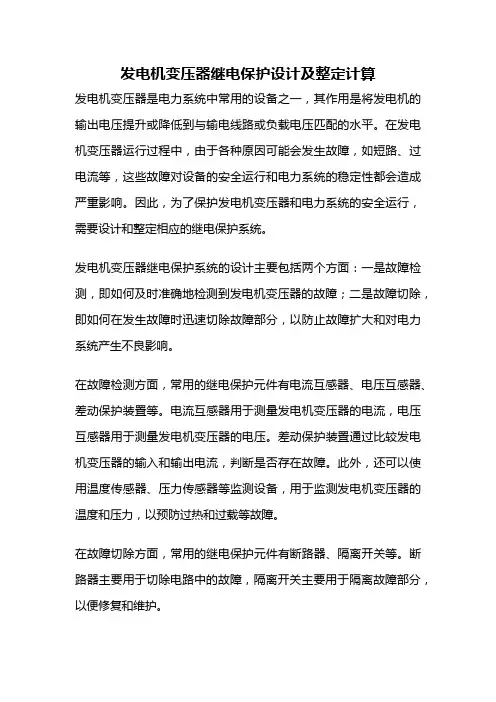

发电机变压器继电保护设计及整定计算发电机变压器是电力系统中常用的设备之一，其作用是将发电机的输出电压提升或降低到与输电线路或负载电压匹配的水平。

在发电机变压器运行过程中，由于各种原因可能会发生故障，如短路、过电流等，这些故障对设备的安全运行和电力系统的稳定性都会造成严重影响。

因此，为了保护发电机变压器和电力系统的安全运行，需要设计和整定相应的继电保护系统。

发电机变压器继电保护系统的设计主要包括两个方面：一是故障检测，即如何及时准确地检测到发电机变压器的故障；二是故障切除，即如何在发生故障时迅速切除故障部分，以防止故障扩大和对电力系统产生不良影响。

在故障检测方面，常用的继电保护元件有电流互感器、电压互感器、差动保护装置等。

电流互感器用于测量发电机变压器的电流，电压互感器用于测量发电机变压器的电压。

差动保护装置通过比较发电机变压器的输入和输出电流，判断是否存在故障。

此外，还可以使用温度传感器、压力传感器等监测设备，用于监测发电机变压器的温度和压力，以预防过热和过载等故障。

在故障切除方面，常用的继电保护元件有断路器、隔离开关等。

断路器主要用于切除电路中的故障，隔离开关主要用于隔离故障部分，以便修复和维护。

整定计算是指根据发电机变压器的特性和运行要求，确定继电保护元件的参数和动作特性。

整定计算的目标是使继电保护系统能够快速、准确地检测故障，并在故障发生时迅速切除故障部分，以保护设备和电力系统的安全运行。

整定计算的过程主要包括以下几个步骤：首先，根据发电机变压器的额定电流和额定电压，计算继电保护元件的额定参数，如额定电流和额定电压。

其次，根据发电机变压器的负载特性和过电流保护的动作特性，确定过电流保护的整定值。

再次，根据发电机变压器的差动保护装置的特性，确定差动保护的整定值。

最后，根据发电机变压器的绝缘水平和温升要求，确定绝缘保护的整定值。

整定计算需要考虑发电机变压器的额定参数、运行特性和保护要求等因素，具有一定的复杂性和技术难度。

发电机组继电自动保护装置整定计算书第一章绪论第一节继电保继电保护概述电力系统在运行中，由于电气设备的绝缘老化、损坏、雷击、鸟害、设备缺陷或误操作等原因，可能发生各种故障和不正常运行状态。

最常见的而且也是最危险的故障是各种类型的短路，最常见的不正常运行状态是过负荷，最常见的短路故障是单相接地。

这些故障和不正常运行状态严重危及电力系统的安全和可靠运行，这就需要继电保护装置来反应设备的这些不正常运行状态。

所谓继电保护装置，就是指能反应电力系统中电气设备所发生的故障或不正常状态，并动作于断路器跳闸或发出信号的一种自动装置。

它的基本作用是：⑴当电力系统发生故障时，能自动地、迅速地、有选择性地将故障设备从电力系统中切除，以保证系统其余部分迅速恢复正常运行，并使故障设备不再继续遭受损坏。

⑵当系统发生不正常状态时，能自动地、及时地、有选择性地发出信号通知运行人员进行处理，或者切除那些继续运行会引起故障的电气设备。

可见，继电保护装置是电力系统必不可少的重要组成部分，对保障系统安全运行、保证电能质量、防止故障的扩大和事故的发生，都有极其重要的作用。

为完成继电保护的基本任务，对于动作于断路器跳闸的继电保护装置，必须满足以下四项基本要求：⑴选择性选择性是指电力系统发生故障时，继电保护仅将故障部分切除，保障其他无故障部分继续运行，以尽量缩小停电范围。

继电保护装置的选择性，是依靠采用合适类型的继电保护装置和正确选择其整定值，使各级保护相互配合而实现的。

⑵快速性为了保证电力系统运行的稳定性和对用户可靠供电，以及避免和减轻电气设备在事故时所遭受的损害，要求继电保护装置尽快地动作，尽快地切除故障部分。

但是，并不是对所有的故障情况，都要求快速切除故障，应根据被保护对象在电力系统中的地位和作用，来确定其保护的动作速度。

（3）灵敏性灵敏性是继电保护装置对其保护范围内发生的故障或不正常工作状态的反应能力，一般以灵敏系数K表示。

灵敏系数K越大，说明保护的灵敏度越高。

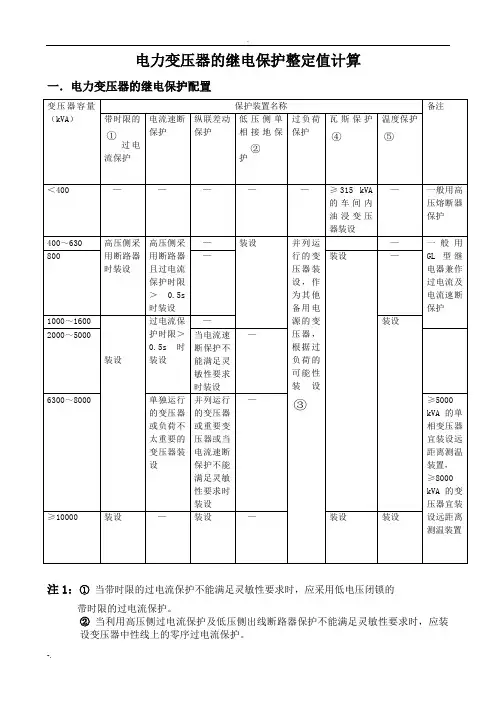

电力变压器的继电保护整定值计算一．电力变压器的继电保护配置注1：①当带时限的过电流保护不能满足灵敏性要求时，应采用低电压闭锁的带时限的过电流保护。

②当利用高压侧过电流保护及低压侧出线断路器保护不能满足灵敏性要求时，应装设变压器中性线上的零序过电流保护。

③低压电压为230/400V的变压器，当低压侧出线断路器带有过负荷保护时，可不装设专用的过负荷保护。

④密闭油浸变压器装设压力保护。

⑤干式变压器均应装设温度保护。

注2：电力变压器配置保护的说明（1）配置保护变压器内部各种故障的瓦斯保护，其中轻瓦斯保护瞬时动作发出信号，重瓦斯保护瞬时动作发出跳闸脉冲跳开所连断路器。

（2）配置保护变压器绕组和引线多相短路故障及绕组匝间短路故障的纵联差动保护或者电流速断保护，瞬时动作跳开所连断路器。

（3）配置保护变压器外部相间短路故障引起的过电流保护或复合电压启动过电流保护。

（4）配置防止变压器长时间的过负荷保护，一般带时限动作发出信号。

（5）配置防止变压器温度升高或冷却系统故障的保护，一般根据变压器标准规定，动作后发出信号或作用于跳闸。

（6）对于110kV级以上中性点直接接地的电网，要根据变压器中性点接地运行的具体情况和变压器的绝缘情况装设零序电流保护或零序电压保护，一般带时限动作作用于跳闸。

注3：过流保护和速断保护的作用及范围①过流保护：可作为本线路的主保护或后备保护以及相邻线路的后备保护。

它是按照躲过最大负荷电流整定，动作时限按阶段原则选择。

②速断保护：分为无时限和带时限两种。

a.无时限电流速断保护装置是按照故障电流整定的，线路有故障时，它能瞬时动作，其保护范围不能超出本线路末端，因此只能保护线路的一部分。

b.带时限电流速断保护装置，当线路采用无时限保护没有保护范围时，为使线路全长都能得到快速保护，常常采用略带时限的电流速断与下级无时限电流速断保护相配合，其保护范围不仅包括整个线路，而且深入相邻线路的第一级保护区，但不保护整个相邻线路，其动作时限比相邻线路的无时限速断保护大一个时间级。

发电机变压器继电保护整定计算1.整定目标确定首先，需要明确整定的目标。

一般来说，发电机变压器继电保护的目标是保护发电机和变压器，以及其连接的电力系统免受过电流、过热、过电压和短路等故障的损害。

2.整定类型选择根据系统的需求，选择适合的继电保护类型。

常见的发电机变压器继电保护类型包括差动保护、过电流保护、过热保护、过电压保护和短路保护等。

3.整定参数计算第一步是计算差动保护的整定电流。

差动保护主要用于检测发电机和变压器的内部故障，如相间短路和回路接地故障等。

根据发电机和变压器的容量和接线方式，可以确定差动保护的整定电流。

常见的差动保护整定方法有影响值法和定时法等。

第二步是计算过电流保护的整定电流。

过电流保护主要用于检测电流超过额定值的故障，如短路和过负荷等。

根据系统的要求，可以确定过电流保护的整定电流。

第三步是计算过热保护的整定值。

过热保护用于检测发电机和变压器的温度超过额定值的故障。

根据发电机和变压器的额定容量和绕组材料的热特性，可以计算出过热保护的整定值。

第四步是计算过电压保护的整定值。

过电压保护用于检测电压超过额定值的故障，如短路和回路接地故障等。

根据系统的要求，可以确定过电压保护的整定值。

第五步是计算短路保护的整定电流。

短路保护主要用于检测电流短暂性超过额定值的故障。

根据系统的需求，可以确定短路保护的整定电流。

4.整定参数调整根据实际情况对整定参数进行调整。

一般来说，整定参数需要经过实际测试和调试才能找到最佳值。

在调整参数时，需要考虑发电机和变压器的实际运行情况和系统的故障记录。

5.整定参数验证在完成整定参数调整后，需要对整定参数进行验证。

可以通过模拟故障和实际故障测试来验证整定参数的准确性和可靠性。

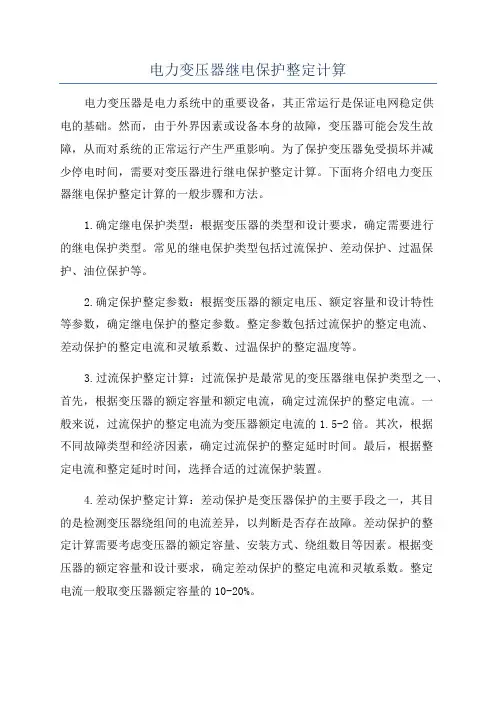

电力变压器继电保护整定计算电力变压器是电力系统中的重要设备，其正常运行是保证电网稳定供电的基础。

然而，由于外界因素或设备本身的故障，变压器可能会发生故障，从而对系统的正常运行产生严重影响。

为了保护变压器免受损坏并减少停电时间，需要对变压器进行继电保护整定计算。

下面将介绍电力变压器继电保护整定计算的一般步骤和方法。

1.确定继电保护类型：根据变压器的类型和设计要求，确定需要进行的继电保护类型。

常见的继电保护类型包括过流保护、差动保护、过温保护、油位保护等。

2.确定保护整定参数：根据变压器的额定电压、额定容量和设计特性等参数，确定继电保护的整定参数。

整定参数包括过流保护的整定电流、差动保护的整定电流和灵敏系数、过温保护的整定温度等。

3.过流保护整定计算：过流保护是最常见的变压器继电保护类型之一、首先，根据变压器的额定容量和额定电流，确定过流保护的整定电流。

一般来说，过流保护的整定电流为变压器额定电流的1.5-2倍。

其次，根据不同故障类型和经济因素，确定过流保护的整定延时时间。

最后，根据整定电流和整定延时时间，选择合适的过流保护装置。

4.差动保护整定计算：差动保护是变压器保护的主要手段之一，其目的是检测变压器绕组间的电流差异，以判断是否存在故障。

差动保护的整定计算需要考虑变压器的额定容量、安装方式、绕组数目等因素。

根据变压器的额定容量和设计要求，确定差动保护的整定电流和灵敏系数。

整定电流一般取变压器额定容量的10-20%。

5.过温保护整定计算：过温保护是保护变压器免受过热损坏的重要手段之一、其整定计算需要考虑变压器的设计特性、工作环境和负载情况等因素。

一般来说，变压器绕组的最高温度上限为165℃，因此过温保护的整定温度应低于165℃。

6.油位保护整定计算：油位保护主要用于油浸式变压器，其目的是保护变压器绕组免受空气和湿度等外界环境的侵害。

根据油浸式变压器设计要求，确定油位保护的整定值。

一般来说，油位保护的整定值为变压器油槽的最低油位。

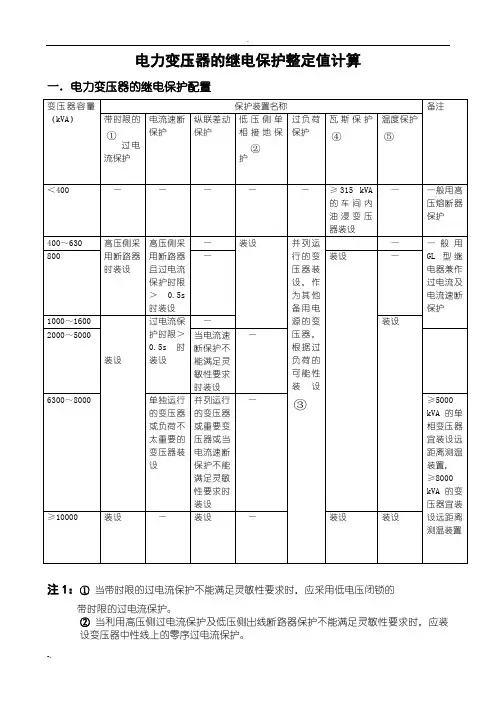

电力变压器的继电保护整定值计算一．电力变压器的继电保护配置注1：①当带时限的过电流保护不能满足灵敏性要求时，应采用低电压闭锁的带时限的过电流保护。

②当利用高压侧过电流保护及低压侧出线断路器保护不能满足灵敏性要求时，应装设变压器中性线上的零序过电流保护。

③低压电压为230/400V的变压器，当低压侧出线断路器带有过负荷保护时，可不装设专用的过负荷保护。

④密闭油浸变压器装设压力保护。

⑤干式变压器均应装设温度保护。

注2：电力变压器配置保护的说明（1）配置保护变压器内部各种故障的瓦斯保护，其中轻瓦斯保护瞬时动作发出信号，重瓦斯保护瞬时动作发出跳闸脉冲跳开所连断路器。

（2）配置保护变压器绕组和引线多相短路故障及绕组匝间短路故障的纵联差动保护或者电流速断保护，瞬时动作跳开所连断路器。

（3）配置保护变压器外部相间短路故障引起的过电流保护或复合电压启动过电流保护。

（4）配置防止变压器长时间的过负荷保护，一般带时限动作发出信号。

（5）配置防止变压器温度升高或冷却系统故障的保护，一般根据变压器标准规定，动作后发出信号或作用于跳闸。

（6）对于110kV级以上中性点直接接地的电网，要根据变压器中性点接地运行的具体情况和变压器的绝缘情况装设零序电流保护或零序电压保护，一般带时限动作作用于跳闸。

注3：过流保护和速断保护的作用及范围①过流保护：可作为本线路的主保护或后备保护以及相邻线路的后备保护。

它是按照躲过最大负荷电流整定，动作时限按阶段原则选择。

②速断保护：分为无时限和带时限两种。

a.无时限电流速断保护装置是按照故障电流整定的，线路有故障时，它能瞬时动作，其保护范围不能超出本线路末端，因此只能保护线路的一部分。

b.带时限电流速断保护装置，当线路采用无时限保护没有保护范围时，为使线路全长都能得到快速保护，常常采用略带时限的电流速断与下级无时限电流速断保护相配合，其保护范围不仅包括整个线路，而且深入相邻线路的第一级保护区，但不保护整个相邻线路，其动作时限比相邻线路的无时限速断保护大一个时间级。

176 第七章 发电机变压器保护的整定计算目前，国内对大型发电机变压器保护的整定计算，大多数参考或按照DL/T684－1999大型发电机变压器继电保护整定计算导则。

通过实践表明：大型发电机变压器继电保护整定计算导则的内容，基本上是正确的。

但也存在一些不足，主要的不足之处是：可操作性差、说理性不强及灵活性差。

本章，将重点阐述某些发电机变压器保护的整定计算依据、整定计算方法以及如何灵活取值。

第一节 发电机及变压器差动保护的整定计算一 发电机纵差保护目前，国内生产的微机型发电机差动保护，按照接入电流来分类有：完全纵差保护、不完全纵差保护；若按动作特性分类，则有比率制动式纵差保护、标积制动式纵差保护及故障分量比率制动式纵差保护。

而应用最多的是比率制动式纵差保护，其次是标积制动式纵差保护。

完全纵差和不完全纵差的区别，是接入发电机中性点的电流不同。

完全纵差保护接入发电机中性点的全部电流，而不完全纵差保护则引入中性点的n 1（n —每相定子绕组支路数）电流。

因此，完全纵差和不完全纵差的实质不同处是：当不通过软件修正差动两侧的平衡系数时，前者两侧差动TA 的型号、变比可完全相同，而后者两侧差动TA 的型号、变比不可能完全相同。

完全纵差和不完全纵差的构成框图完全相同，均可采用具有比率制动特性的保护装置或具有标积制动特性的保护装置，还可以采用反应故障分量的比率制动式保护装置。

1 比率制动式发电机纵差保护具有比率制动特性的差动保护，其动作特性如图7－1所示。

图7－1 差动保护的比率制动特性由图7－1可以看出：具有比率制动特性的差动保护的动作特性，可由A 、B 、C 三点决定。

A 点或B 点的纵坐标电流I dzo 为差动保护的初始动作电流。

B 点的横坐标电流I zdo 称之为拐点电流，它等于差动保护开始出现制动作用的最小电流。

直线BC 与横坐标夹角α的正切（即tg α）称之为动作特性曲线的斜率，近似称之为比率制动系数Kz 。

南方电网大型发电机变压器继电保护整定计算规程一、引言大型发电机变压器是电力系统中重要的设备之一，其正常运行对于电力系统的稳定运行具有重要的意义。

为了保障大型发电机变压器的安全稳定运行，需要对其继电保护系统进行整定计算，以实现对变压器的全面保护。

1.确定继电保护的类型和组合根据大型发电机变压器的特点和运行要求，确定适用于该变压器的继电保护类型和组合。

常见的继电保护类型包括过流保护、差动保护、欠频保护、过温保护等。

根据变压器的要求，可以选择相应的继电保护组合。

2.确定继电保护动作特性根据大型发电机变压器的额定容量和运行参数，确定继电保护的动作特性。

这包括保护的动作时间、动作电流和动作速度等参数。

通过对大型发电机变压器的额定容量和运行参数进行分析，可以确定继电保护的动作特性，以便进行后续的整定计算。

3.进行继电保护整定计算根据变压器的额定容量和运行参数，进行继电保护的整定计算。

计算过程包括根据继电保护的动作特性进行整定计算，确定对应的整定参数，如保护动作时间、保护动作电流等。

根据变压器的额定容量和运行参数，可以进行一系列的计算，如过流保护整定计算、差动保护整定计算等。

4.评估整定计算结果对整定计算结果进行评估，判断继电保护系统的可靠性和灵敏性。

评估过程包括对整定计算结果进行检查和验证，根据变压器的实际运行情况进行调整和修改。

通过对整定计算结果的评估，可以提高继电保护系统的性能，保证变压器的安全稳定运行。

5.编制整定计算报告根据整定计算结果，编制整定计算报告。

报告包括大型发电机变压器的基本参数、继电保护的类型和组合、整定计算的具体过程和结果等。

通过编制整定计算报告，可以为继电保护系统的调试和运行提供指导，保障大型发电机变压器的安全稳定运行。

三、总结大型发电机变压器继电保护整定计算是保障变压器安全稳定运行的重要措施。

通过确定继电保护的类型和组合、确定继电保护的动作特性、进行整定计算、评估整定计算结果和编制整定计算报告等步骤，可以有效提高继电保护系统的性能，保证大型发电机变压器的安全稳定运行。

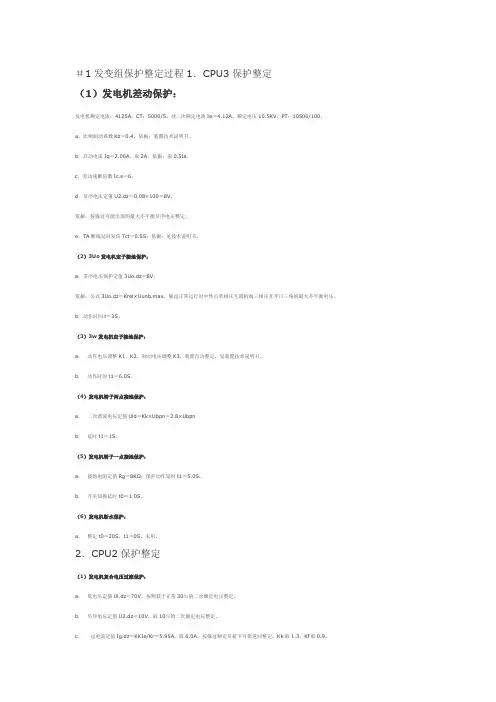

＃1发变组保护整定过程1．CPU3保护整定（1）发电机差动保护：发电机额定电流：4125A，CT：5000/5，故二次额定电流Ie＝4.12A。

额定电压10.5KV，PT：10500/100。

a．比例制动系数Kz＝0.4，依据：装置技术说明书。

b．启动电流Iq＝2.06A，取2A。

依据：取0.5Ie。

c．差动速断倍数Ic.s＝6。

d．负序电压定值U2.dz＝0.08×100＝8V。

依据：按躲过可能出现的最大不平衡负序电压整定。

e．TA断线延时发信Tct＝0.5S；依据：见技术说明书。

（2）3Uo发电机定子接地保护：a．零序电压保护定值3Uo.dz＝8V。

依据：公式3Uo.dz＝Krel×Uunb.max，躲过正常运行时中性点单相压互或机端三相压互开口三角的最大不平衡电压。

b．动作时间t＝3S。

（3）3w发电机定子接地保护：a．动作电压调整K1、K2，制动电压调整K3，装置自动整定，见装置技术说明书。

b．动作时间t1＝6.0S。

（4）发电机转子两点接地保护：a．二次谐波电压定值Uld＝Kk×Ubpn＝2.8×Ubpnb．延时t1＝1S。

（5）发电机转子一点接地保护：a．接地电阻定值Rg＝8KΩ；保护动作延时t1＝5.0S。

b．开关切换延时t0＝1.0S。

（6）发电机断水保护：a．整定t0＝20S，t1＝0S，未用。

2．CPU2保护整定（1）发电机复合电压过流保护：a．低电压定值Ul.dz＝70V，按照低于正常30％的二次额定电压整定。

b．负序电压定值U2.dz＝10V，取10％的二次额定电压整定。

c．过电流定值Ig.dz＝KKIe/Kr＝5.95A，取6.0A。

按躲过额定负荷下可靠返回整定，Kk取1.3，Kf取0.9。

d．延时t1＝3.5S，母线解列，延时t2＝4.5S，出口跳闸。

依据：延时与变压器的相应保护延时的限额配合。

（2）发电机定时限负序过流保护：a．负序电流定值I2.dz＝1.03A，取1.1A；按发电机能承受的电流和躲过引起转子发热而致损伤的负序电流整定，公式为：I2.dz＝0.25Ie。

继电保护整定计算公式汇编为进一步规范我矿高压供电系统继电保护整定计算工作，提高保护的可靠性快速性、灵敏性，为此，将常用的继电保护整定计算公式汇编如下：一、电力变压器的保护：1、瓦斯保护：作为变压器内部故障（相间、匝间短路）的主保护，根据规定，800KVA以上的油浸变压器，均应装设瓦斯保护。

（1）重瓦斯动作流速：0.7～1.0m/s。

（2）轻瓦斯动作容积：S b＜1000KVA：200±10%cm3；S b在1000～15000KVA：250±10%cm3；S b在15000～100000KVA：300±10%cm3；S b＞100000KVA：350±10%cm3。

2、差动保护：作为变压器内部绕组、绝缘套管及引出线相间短路的主保护。

包括平衡线圈I、II及差动线圈。

3、电流速断保护整定计算公式：（1）动作电流：I dz=K k×I(3)dmax2继电器动作电流：其中：K k—可靠系数，DL型取1.2，GL型取1.4；K jx —接线系数，接相上为1，相差上为 I(3)dmax2—变压器二次最大三相短路电流；K i—电流互感器变比；K u—变压器的变比一般计算公式：按躲过变压器空载投运时的励磁涌流计算速断保护值，其公式为：其中：K k—可靠系数，取3～6。

K jx —接线系数，接相上为1，相差上为；I1e—变压器一次侧额定电流；K i—电流互感器变比（2）速断保护灵敏系数校验：其中：I(2)dmin1—变压器一次最小两相短路电流；I dzj —速断保护动作电流值；K i—电流互感器变比4、过电流保护整定计算公式：（1）继电器动作电流：其中：K k—可靠系数，取2～3（井下变压器取2）。

K jx —接线系数，接相上为1，相差上为 I1e—变压器一次侧额定电流；K f—返回系数，取0.85；K i—电流互感器变比（2）过流保护灵敏系数校验：其中：I(2)dmin2—变压器二次最小两相短路电流I dzj —过流保护动作电流值；K i—电流互感器变比；K u—变压器的变比过流保护动作时限整定：一般取1～2S。

Q/CSG110034-2012中国南方电网有限责任公司企业标准 Q/CSG110034-2012南方电网大型发电机变压器继电保护整定计算规程Guide of calculating Settings of relay protection for largegenerator and transformer of CSG中国南方电网有限责任公司 发 布Q/CSG ICS备案号：Q/CSG110034-2012目次前言 (I)1范围 (1)2引用标准 (1)3总则 (1)4发电机保护的整定计算 (2)4.1 定子绕组内部故障主保护 (2)4.2 发电机相间短路后备保护 (7)4。

3 定子绕组单相接地保护 (9)4。

4 励磁回路接地保护 (12)4.5 发电机过负荷保护 (13)4。

6 发电机低励失磁保护 (17)4。

7 发电机失步保护 (19)4.8 发电机异常运行保护 (24)5变压器保护的整定计算 (30)5。

1 变压器纵差保护 (30)5。

2 变压器分侧差动保护 (34)5.3 变压器零序差动保护 (35)5。

4 变压器相间过流保护 (37)5。

5 变压器低阻抗保护(相间、接地） (45)5.6 变压器零序过流保护 (50)5.7 间隙零序电流、零序电压保护 (59)5。

8 变压器过负荷保护 (60)5.9 变压器闭锁有载调压保护 (60)5.10 变压器过励磁保护 (60)6发电机变压器组保护的整定计算 (61)6。

1 发电机变压器组的公共差动保护 (61)6。

2 相间故障后备保护 (61)6。

3 接地故障后备保护 (61)Q/CSG110034-2012前言继电保护的正确可靠动作对保证电网安全稳定有着极其重要的作用,整定计算是决定继电保护能否正确动作的关键环节之一.为发挥好继电保护保障电网和设备安全的作用，规范和指导南方电网大型发电机变压器的继电保护整定计算工作，中国南方电网有限责任公司系统运行部组织制定了本标准。

南方电网大型发电机变压器继电保护整定计算规程1.引言南方电网拥有大量的发电机变压器，为了确保电力系统的稳定运行和保护设备的安全，需要对发电机变压器进行继电保护的整定计算。

本文介绍了南方电网大型发电机变压器继电保护的整定计算规程。

2.整定计算的目的发电机变压器的继电保护整定计算的目的是为了确保在电力系统异常情况下能够快速检测和隔离发电机变压器，保护发电机变压器不受损坏。

3.整定计算的步骤发电机变压器继电保护的整定计算主要包括以下步骤：(1)收集数据首先需要收集发电机变压器的相关数据，包括额定功率、额定电压、变压器参数等。

(2)确定保护方案根据发电机变压器的性质和要求，确定适合的保护方案。

常见的保护方案包括差动保护、过流保护、欠频保护、过频保护、绝缘保护等。

(3)整定计算根据所选保护方案，进行整定计算。

整定计算的内容包括容许电流、动作时间、复位时间、动作电流等。

(4)整定测试整定完成后，需要进行整定测试以验证整定参数的正确性。

(5)整定报告整定计算完成后，需要编写整定报告，并进行归档保存。

4.整定计算的具体方法发电机变压器继电保护的整定计算方法主要包括如下几种：(1)差动保护整定计算差动保护主要用于检测发电机变压器的内部短路和断线故障，其整定计算主要包括变比系数、整定电流、动作电流等。

(2)过流保护整定计算过流保护主要用于检测发电机变压器的过载故障，其整定计算主要包括整定电流、动作时间等。

(3)欠频保护整定计算欠频保护主要用于检测发电机变压器的低频故障，其整定计算主要包括动作频率、整定电流等。

(4)过频保护整定计算过频保护主要用于检测发电机变压器的高频故障，其整定计算主要包括动作频率、整定电流等。

5.结论发电机变压器继电保护整定计算是确保发电机变压器安全运行的重要环节。

通过收集数据、确定保护方案、进行整定计算、整定测试和编写整定报告，可以保证发电机变压器的正常运行和安全保护。

发电机变压器继电保护整定计算发电机变压器继电保护是保护电力系统中发电机和变压器的重要设备之一，其主要作用是在发生故障时，快速有效地保护发电机和变压器，防止其受到损坏，保证电力系统的可靠运行。

在发电机变压器继电保护中，整定计算是一个非常重要的环节，它确定了保护装置的参数设置，直接影响到保护装置的动作性能和可靠性。

本文将对发电机变压器继电保护整定计算进行详细介绍。

1.整定准则的确定：整定准则是进行整定计算的基础。

其主要目标是在满足保护要求的前提下，尽可能地提高保护装置的可靠性和灵敏性。

在确定整定准则时，需要综合考虑发电机和变压器的特性、运行条件和重要性等因素。

2.整定参数的选择：发电机变压器继电保护装置的整定参数包括电流、电压、时间和速率等。

在选择整定参数时，需要综合考虑故障类型、故障程度和保护要求等因素。

一般情况下，保护装置的电流整定值应小于发电机和变压器的额定电流值，时间整定值应根据故障类型和重要性确定。

3.整定计算方法的选择：发电机变压器继电保护的整定计算方法主要有经验整定法和数学模型整定法两种。

经验整定法是根据经验公式和经验值进行计算，适用于简单的保护装置和电气系统。

数学模型整定法是通过建立数学模型，运用数理统计和计算机仿真等方法进行计算，适用于复杂的保护装置和电气系统。

4.整定计算的步骤：整定计算一般包括以下几个步骤：（1）收集和分析工程资料：包括工程图纸、设备参数、故障记录和运行记录等。

（2）确定整定准则：根据系统要求和保护目标，制定整定准则。

（3）选择整定参数：根据故障类型、故障程度和保护要求等因素，选择合适的整定参数。

（4）选择整定计算方法：根据保护装置和电气系统的特点，选择合适的整定计算方法。

（5）进行整定计算：根据整定准则和选择的整定参数，进行整定计算。

（6）验证和调整：对整定参数进行验证和调整，确保整定计算的准确性和可靠性。

5.整定计算的注意事项：在进行发电机变压器继电保护的整定计算时，需要注意以下几个问题：（1）保护装置的可靠性：保护装置的可靠性是整定计算的核心问题，需要在满足保护要求的前提下，尽可能提高保护装置的可靠性。

DL - 大型发电机变压器继电保护整定计算导则 (一)DL - 大型发电机变压器继电保护整定计算导则DL - 大型发电机变压器是电力系统中非常重要的组成部分，保护对应的设备也非常重要。

继电保护系统的设计和整定对于保证电力系统的连续运行至关重要。

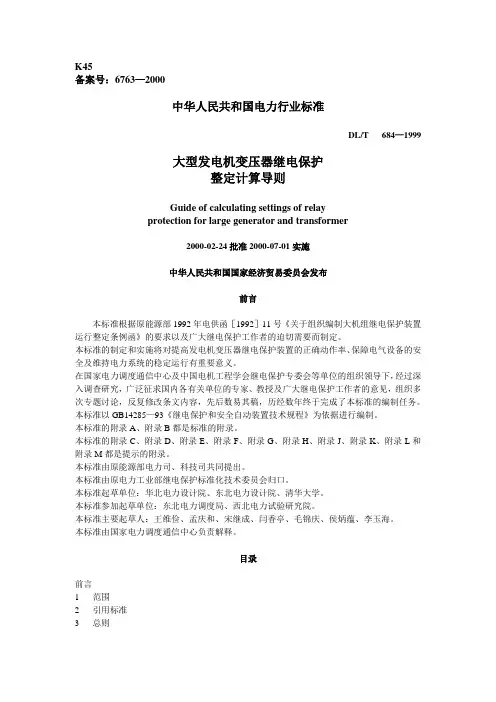

本文将介绍 DL - 大型发电机变压器继电保护整定计算导则。

一、整定计算前准备工作1. 定义保护范围和整定目标2. 收集设备数据，包括电气数据、机械和环境条件数据3. 确定继电保护的类型和特性4. 确定潮流方向和故障类型5. 确定继电保护接口和配合工作二、定值计算流程定值计算流程主要包含以下步骤：1. 选择起始值起始值的选择是定值计算的第一步，起始值的选择主要考虑保护的可靠性和灵敏度。

保护的可靠性越高，灵敏度越好，起始值的选择就会比较保守。

而灵敏性较低，保护范围较小的保护，选择的起始值通常会比较小。

2. 计算非直流故障短路电流根据收集的设备数据、故障类型、潮流方向等信息，计算故障短路电流。

计算时要注意考虑各种因素，如相序短路时的故障电流和单相接地故障时的故障电流等。

3. 计算保护行动时的电流值根据所选的保护继电器类型和特性，计算出保护动作时的电流值。

4. 判断可靠性和灵敏度根据起始值、动作电流值、故障短路电流和保护特性等数据，判断保护的可靠性和灵敏度是否满足设计标准。

5. 定值整定计算根据保护的可靠性和灵敏度要求，进行整定计算。

整定计算包括对保护压板、动作时间和灵敏电流等参数的计算。

三、整定结果应用整定结果应用时，需要将各参数转换为具体的对应数值，以保证整定结果能够得到有效的应用。

在应用过程中，还需要对整定结果进行验证和测试，以评估其可靠性和准确性。

总之，DL - 大型发电机变压器继电保护的整定计算包括定义保护范围和整定目标、收集设备数据、确定继电保护的类型和特性、确定潮流方向和故障类型、确定继电保护的接口和配合工作等预备工作，定值计算流程包括选择起始值、计算非直流故障短路电流、计算保护行动时的电流值、判断可靠性和灵敏度以及整定计算等计算步骤。

大型发电机变压器组继电保护整定计算差动保护是变压器组保护中的重要一环，主要功能是检测变压器组内部的故障，如匝间短路、相间接地短路等。

差动保护通常由主差动保护和备用差动保护两部分组成。

主差动保护是最主要的保护装置，它通常采用电流比差动方式工作，即通过比较高压侧和低压侧电流之差来判断变压器组是否发生故障。

而备用差动保护则是为了提高系统的可靠性，在主差动保护失灵时能及时起作用。

在进行差动保护整定计算时，首先需要明确变压器组的参数，包括额定容量、额定电压、变比、漏抗以及故障电流等。

其中，漏抗是一个重要的参数，它决定着变压器组的灵敏度和选择性。

漏抗的计算方法一般有三种：经验法、模型法和试验法。

其中，试验法是最准确的方法，通过进行短路试验和开路试验来测定漏抗的值。

在获得变压器组的参数后，可以进行差动保护整定计算。

整定计算的关键是确定保护装置的整定系数，即继电器的动作时间与故障电流之间的关系。

一般来说，差动保护的整定系数要根据设备的可靠性、系统的安全性以及经济性等因素进行选择。

具体的整定计算过程如下：1.计算变压器组的正常载流量。

根据变压器组的额定容量和变比，可以计算出变压器组的正常载流量。

正常载流量是指变压器组在正常工作条件下所能承受的最大电流。

2.计算差动电流最小动作值。

差动保护装置的最小动作电流是在变压器组正常工作条件下，继电器能够正常动作的最小差动电流值。

通常来说，差动电流最小动作值为正常载流量的10%～20%。

3.计算差动保护装置的动作系数。

差动保护装置的动作系数表示继电器的动作时间与故障电流之间的关系。

动作系数的选取要根据设备的可靠性和系统的安全性进行选择。

一般来说，动作系数为正常载流量的50%～150%。

4.根据差动电流最小动作值和差动保护装置的动作系数，计算差动保护装置的整定系数。

整定系数是继电器的动作时间与故障电流之间的比值。

5.计算备用差动保护装置的整定系数。

备用差动保护装置的整定系数应比主差动保护装置的整定系数略大，以确保它能在主差动保护装置失灵时起作用。

目次第一章技术数据 (3)1．1 #1发电机参数 (3)1．2 #1主变压器参数 (3)1．3 #1高厂变参数 (3)1．4 #1主励磁机参数 (4)1．5 #1主接线及设备阻抗图 (4)第二章保护整定计算 (5)2．1 发变组差动保护 (5)2．2 主变差动保护 (7)2．3 主变阻抗保护 (9)2．4 主变复合电压过流保护 (9)2．5 主变零序过流保护 (11)2．6 主变间隙零序电压保护 (11)2．7 主变间隙零序电流保护 (12)2．8 主变过励磁保护 (12)2．9 主变过负荷保护 (13)2．10 发电机差动保护 (13)2．11 发电机匝间保护 (15)2．12 发电机相间阻抗保护 (15)2．13 发电机复合电压过保护 (15)2．14 发电机定子接地保护 (16)2．15 发电机转子接地保护 (17)2．16 发电机定反时限定子过负荷保护 (17)2．17 发电机定反时限负序过负荷保护 (18)2．18 发电机失磁保护 (19)2．19 发电机失步保护 (21)2．20 发电机过电压保护 (22)2．21 发电机定反时限过励磁保护 (22)2．22 发电机逆功率保护 (23)2．23 发电机程跳逆功率保护 (24)2．24 发电机频率异常保护 (24)2．25 发电机启停机保护 (25)2．26 发电机误上电保护 (25)2．27 高厂变差动保护 (27)2．28 高厂变复合电压过流保护 (29)2．29 高厂变A分支过流保护 (30)2．30 高厂变B分支过流保护 (31)2．31 发电机1YH断线保护 (32)2．32 发电机2YH断线保护 (32)2．33 主励磁机差动保护 (32)2．34 主励磁机定反时限过负荷保护 (33)2．35 发电机低转速切励磁保护 (34)2．36 发电机断水保护 (34)2．37 主变启动通风保护 (34)2．38 高厂变启动通风保护 (34)2．39 高厂变过负荷保护 (35)2．40 高厂变A分支过负荷保护 (35)2．41 高厂变B分支过负荷保护 (36)2．42 TA断线保护 (36)2．43 主变重瓦斯保护 (36)2．44 高厂变重瓦斯保护 (36)2．45 主变冷却器全停保护 (36)2．46 主变压力释放保护 (36)2．47 厂变压力释放保护 (36)第三章跳闸方式控制字设置 (37)第四章发变组保护定值单 (38)第五章整定说明 (58)第一章技术数据1．1 #1发电机参数：型号：QSFN-300-2额定功率：300 MW额定容量：352 MVA额定电压：20 kV额定电流：10190 A功率因数：0.85同步电抗：Xd = 199.7%暂态电抗：Xd’ = 22.61 %次暂态电抗：Xd’’ = 16.18 %（饱和值）满载励磁电压：463 V满载励磁电流：2203 A空载励磁电压：130 V空载励磁电流：820 A1．2 #1主变压器参数型号：SFP7-360000 / 220额定容量：360000 kVA2.5% 额定电压：242 ± 2 / 20 kV额定电流：859 / 10392 A接线组别：Yn0 -d11短路电压：Ud = 13.56 %1．3 #1高厂变参数型号：SFF7-40000 / 20额定容量：40000 / 15000（低压1）- 25000（低压2）kVA 额定电压：20 / 6.3（低压1）- 6.3（低压2）kV额定电流：1154.7 / 1375（低压1）-2291（低压2）A接线组别：△ / △0-△0半穿越阻抗：高压—低压1：16.3 %高压—低压2：16.0 %分裂阻抗：36.8%1．4 #1主励磁机参数型号：TFL -1670-4额定电压：450 V额定电流：2143 A励磁电压：小于75 V励磁电流：169 A接线方式： 4 - Y功率因数：0.92频率：100Hz1．5 主接线及设备阻抗图（均按Sb = 100MVA进行折算）第二章保护整定计算2．1发变组差动保护2．1．1 保护基本参数计算主变高压侧发电机侧厂变低压I 厂变低压II电压等级（kV）242 20 6.3 6.3额定电流（A）859 10392 33000 32990CT位置17LH（A屏）16LH（B屏）2LH（A屏）1LH（B屏）23LH（A屏）24LH（B屏）27LH（A屏）28LH（B屏）CT接线Y Y Y YCT变比1600/5 12000/5 3000/5 3000/5二次电流（A） 2.684 4.33 55 55折算系数 1.62 1 0.0787 0.0787备注保护软件固定选取基准侧为发电机侧，变压器各侧CT二次电流相位由软件自调整。

变压器保护的整定计算原则及注意事项摘要：发电机变压器继电保护整定计算的主要任务是，在工程\设计阶段保护装置选型时，通过整定计算，确定保护装置的技术规范，对现场实际应用的保护装置，通过整定计算确定其运行参数（给出定值），从而使继电保护装置正确的发挥作用，防止事故扩大，维持电力系统的稳定运行。

目前国内对大型发电机变压器保护的整定计算的内容基本是正确的，但也存在一些不足。

本文重点阐述变压器保护的整定计算的依据原则、整定计算的方法以及注意的问题。

关键词：变压器；整定计算；差动保护继电保护装置必须满足可靠性、选择性、速动性、灵敏性的基本要求，正确而合理的整定计算是实现上述要求的关键。

不同厂家、不同型号的保护装置，其保护定值存在差异化，部分定值的整定计算方法、控制字、压板的说明等。

因此文中对常见保护定值进行说明，差异化较大不具有代表性的定值项未作说明。

从规范化的角度对变压器保护定值项目进行定值整定原则的分析，能够确保定值的正确性，防止整定计算过程中因素导致的错误，如整定计算原则性的选择错误等。

一、差动保护1、差动速断定值差动速断保护是纵差保护的一个辅助保护，当变压器内部故障电流很大时，防止由于电流互感器饱和引起纵差保护延迟动作。

差动速断保护的整定值应按躲过变压器可能产生的最大励磁涌流或外部短路最大不平衡电流整定。

2、差动电流启动值：即纵差保护动作值，变压器纵差保护作为变压器绕组故障时的主保护，保护区是构成差动保护的各侧电流互感器之间所包围的部分，用于快速切除故障，定值应大于变压器正常运行时的差动不平衡电流。

要求灵敏系数KLM≥1.5。

IOP.min=（0.3~0.6）Ie（2）式中：Ie为变压器基准侧二次额定电流。

根据实际情况（现场实测不平衡电流）确有必要时，最小动作定值也可大于0.6Ie。

当变压器各侧流入差动保护装置的电流值相差不大时，动作值可取0.4Ie，相差较大时动作值可取0.5Ie。

3、二次谐波制动系数：110kV变压器纵差保护多采用二次谐波进行制动，防止纵差保护因励磁涌流发生误动。
