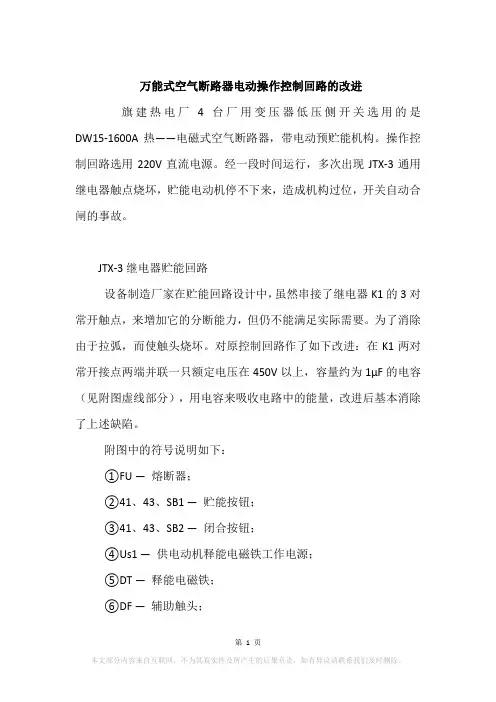

旗建热电厂4台厂用变压器低压侧开关选用的是
DW15-1600A热——电磁式空气断路器，带电动预贮能机构。操作控制回路选用220V直流电源。经一段时间运行，多次出现JTX-3通用继电器触点烧坏，贮能电动机停不下来，造成机构过位，开关自动合闸的事故。
JTX-3继电器贮能回路
设备制造厂家在贮能回路设计中，虽然串接了继电器K1的3对常开触点，来增加它的分断能力，但仍不能满足实际需要。为了消除由于拉弧，而使触头烧坏。对原控制回路作了如下改进：在K₁两对常开接点两端并联一只额定电压在450V以上，容量约为1μF的电容（见附图虚线部分），用电容来吸收电路中的能量，改进后基本消除了上述缺陷。
附图中的符号说明如下：
①FU —熔断器；
②41、43、SB₁—贮能按钮；
③41、43、SB₂—闭合按钮；
④Us1 —供电动机释能电磁铁工作电源；
⑤DT —释能电磁铁；
⑥DF —辅助触头；
⑦XK —行程开关；
⑧K₁、K₂—JTX-3小型通用继电器；
⑨M —电动机。
(李明惠)
