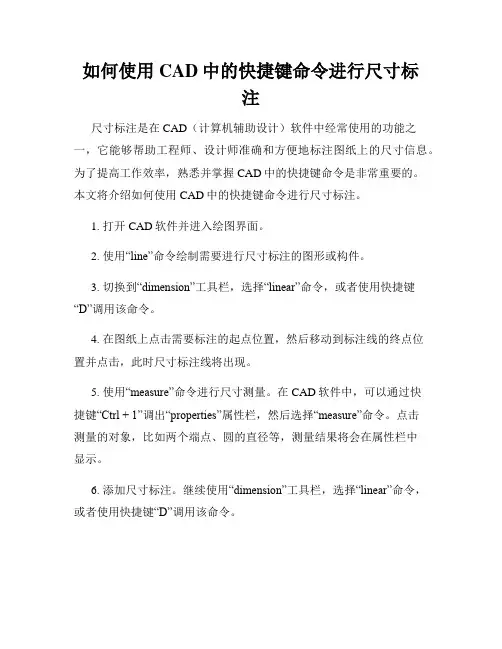

如何使用CAD中的快捷键命令进行尺寸标注尺寸标注是在CAD(计算机辅助设计)软件中经常使用的功能之一,它能够帮助工程师、设计师准确和方便地标注图纸上的尺寸信息。
为了提高工作效率,熟悉并掌握CAD中的快捷键命令是非常重要的。
本文将介绍如何使用CAD中的快捷键命令进行尺寸标注。
1. 打开CAD软件并进入绘图界面。
2. 使用“line”命令绘制需要进行尺寸标注的图形或构件。
3. 切换到“dimension”工具栏,选择“linear”命令,或者使用快捷键“D”调用该命令。
4. 在图纸上点击需要标注的起点位置,然后移动到标注线的终点位置并点击,此时尺寸标注线将出现。
5. 使用“measure”命令进行尺寸测量。
在CAD软件中,可以通过快捷键“Ctrl + 1”调出“properties”属性栏,然后选择“measure”命令。
点击测量的对象,比如两个端点、圆的直径等,测量结果将会在属性栏中显示。
6. 添加尺寸标注。
继续使用“dimension”工具栏,选择“linear”命令,或者使用快捷键“D”调用该命令。
7. 点击需要标注的尺寸线代表的距离或尺寸,然后选择另一个尺寸线。
CAD软件会自动计算并显示出两者之间的距离,并将其标注在图纸上。
8. 重复步骤6和7,直到完成所有需要标注的尺寸。
9. 对于复杂的图纸,CAD软件还提供了其他类型的尺寸标注命令,比如“radial”(标注半径)和“angular”(标注角度)等。
这些命令的使用方法与线性尺寸标注类似,只需根据需要选择合适的命令,并按照相应的步骤进行操作。
10. 标注完成后,保存并关闭图纸。
总结:通过使用CAD中的快捷键命令进行尺寸标注,可以极大地提高工作效率。
在上述步骤中,我们介绍了如何使用“dimension”工具栏的“linear”命令进行线性尺寸标注,以及如何使用“measure”命令进行测量。
同时,对于复杂的图纸,还可以使用其他类型的尺寸标注命令。

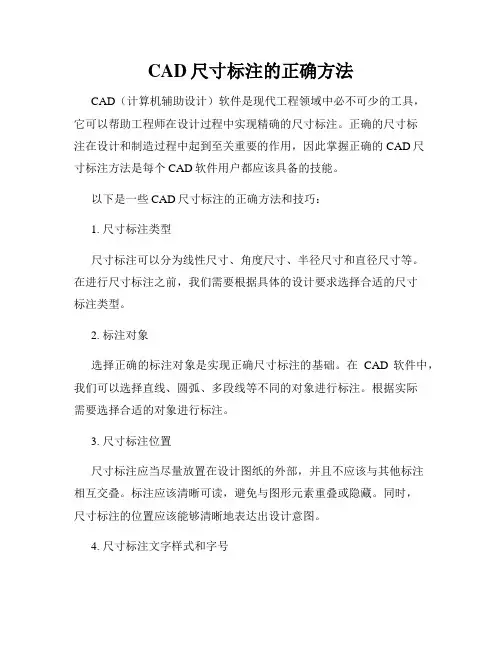

CAD尺寸标注的正确方法CAD(计算机辅助设计)软件是现代工程领域中必不可少的工具,它可以帮助工程师在设计过程中实现精确的尺寸标注。
正确的尺寸标注在设计和制造过程中起到至关重要的作用,因此掌握正确的CAD尺寸标注方法是每个CAD软件用户都应该具备的技能。
以下是一些CAD尺寸标注的正确方法和技巧:1. 尺寸标注类型尺寸标注可以分为线性尺寸、角度尺寸、半径尺寸和直径尺寸等。
在进行尺寸标注之前,我们需要根据具体的设计要求选择合适的尺寸标注类型。
2. 标注对象选择正确的标注对象是实现正确尺寸标注的基础。
在CAD软件中,我们可以选择直线、圆弧、多段线等不同的对象进行标注。
根据实际需要选择合适的对象进行标注。
3. 尺寸标注位置尺寸标注应当尽量放置在设计图纸的外部,并且不应该与其他标注相互交叠。
标注应该清晰可读,避免与图形元素重叠或隐藏。
同时,尺寸标注的位置应该能够清晰地表达出设计意图。
4. 尺寸标注文字样式和字号尺寸标注文字应该采用与图纸一致的字体和字号。
通常情况下,尺寸标注文字的字号应该要比图纸中的其他文字稍大一些,以便于在打印或查看时能够清晰可见。
5. 精确度和准确度CAD软件可以提供精确到小数点后几位的尺寸计算,但在实际应用中并不总是需要这么高的精度。
根据具体的设计要求和制造条件,合理选择尺寸标注的精确度和准确度,以避免不必要的工程成本和制造困难。
6. 尺寸链在进行尺寸标注时,可以使用尺寸链功能将多个尺寸标注链接在一起,以减少标注的数量并提高可读性。
尺寸链可以在不影响尺寸计算的前提下,提供简洁明了的标注方式。
7. 控制标注显示大型CAD设计中,尺寸标注可能非常密集,对于显得过于拥挤的布局,我们可以使用CAD软件提供的控制标注显示的功能。
通过设置标注的显示属性,我们可以控制标注的颜色、线型和字号等属性,以实现更好的可读性和美观度。
8. 尺寸标注图例对于复杂的CAD设计,尺寸标注图例是帮助其他人理解和解读设计意图的重要工具。

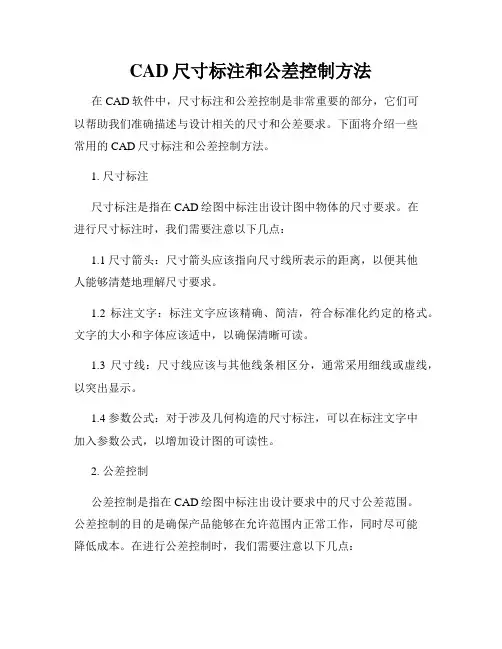

CAD尺寸标注和公差控制方法在CAD软件中,尺寸标注和公差控制是非常重要的部分,它们可以帮助我们准确描述与设计相关的尺寸和公差要求。
下面将介绍一些常用的CAD尺寸标注和公差控制方法。
1. 尺寸标注尺寸标注是指在CAD绘图中标注出设计图中物体的尺寸要求。
在进行尺寸标注时,我们需要注意以下几点:1.1 尺寸箭头:尺寸箭头应该指向尺寸线所表示的距离,以便其他人能够清楚地理解尺寸要求。
1.2 标注文字:标注文字应该精确、简洁,符合标准化约定的格式。
文字的大小和字体应该适中,以确保清晰可读。
1.3 尺寸线:尺寸线应该与其他线条相区分,通常采用细线或虚线,以突出显示。
1.4 参数公式:对于涉及几何构造的尺寸标注,可以在标注文字中加入参数公式,以增加设计图的可读性。
2. 公差控制公差控制是指在CAD绘图中标注出设计要求中的尺寸公差范围。
公差控制的目的是确保产品能够在允许范围内正常工作,同时尽可能降低成本。
在进行公差控制时,我们需要注意以下几点:2.1 公差带:使用公差带来表示尺寸公差范围,可以提高可读性和美观度。
2.2 公差带的位置:公差带应该与相应的尺寸标注直接相关,并且在尺寸箭头旁边绘制。
2.3 公差标记:对于特殊的公差要求,可以在公差带旁边标注具体的公差要求,如最大值、最小值等。
2.4 公差带的颜色和样式:公差带可以使用不同的颜色和线型与其他线条相区分,以突出显示。
以上是CAD尺寸标注和公差控制的一些常用方法和要点。
在实际应用中,我们可以根据设计要求和标准化规定进行相应的调整和选择。
灵活运用这些方法和技巧可以提高CAD制图效率和准确性,帮助我们更好地完成设计工作。
希望这些内容对读者有所帮助。
CAD工程图中的尺寸标注方法与技巧在CAD软件中,尺寸标注是非常重要的一项功能,它能够帮助我们准确地表示和测量图纸上物体的尺寸大小。
尺寸标注的准确与规范不仅能提高图纸的可读性,还能有效地传达设计意图。
本文将介绍一些CAD软件中常用的尺寸标注方法和技巧,帮助大家更好地应用于工程图纸设计中。
1. 线性尺寸标注线性尺寸标注用于表示直线或线段的长度。
在CAD软件中,一般通过选择起点和终点来确定尺寸标注的位置。
在选择终点时,可以使用一些技巧来确保标注的准确和美观。
例如,在选择终点时按住Shift 键,可以将标注停靠在图形上的特定位置,避免与其他线段重叠或相互交叉。
2. 极坐标尺寸标注极坐标尺寸标注用于表示圆形或弧形的半径或直径。
在进行极坐标尺寸标注时,我们需要选择一个基准点和一个角度。
选择基准点时,可以使用CAD软件提供的吸附功能,将标注精确对齐到目标位置。
选择角度时,可以使用CAD软件提供的角度输入框,输入具体的数值,也可以通过鼠标选择画布上的线段或圆弧来确定。
3. 角度尺寸标注角度尺寸标注用于表示直线或线段之间的夹角。
在进行角度尺寸标注时,我们需要选择两条直线或线段,并选择一个基准点。
选择两条直线或线段时,可以使用CAD软件提供的吸附功能对齐到目标位置。
选择基准点时,通常应选择夹角的顶点作为基准点,以确保标注的准确和美观。
4. 弯曲尺寸标注弯曲尺寸标注用于表示弯曲形状的曲线的半径或直径。
在进行弯曲尺寸标注时,我们需要选择曲线的起点、终点和曲线上的一点作为基准点。
选择起点和终点时,可以使用吸附功能确保标注的准确。
选择基准点时,应选择曲线上距离起点和终点等距离的一点,以确保标注正确定位在曲线的最高点。
5. 面积尺寸标注面积尺寸标注用于表示封闭图形的面积大小。
在进行面积尺寸标注时,我们需要选择图形的顶点,并选择一个基准点。
在选择基准点时,通常应选择封闭图形的内部,以确保标注的准确和清晰。
除了上述的基本尺寸标注方法之外,CAD软件通常还提供了一些高级的标注功能,例如标注式样的自定义、标注尺寸的文字样式和大小调整等。

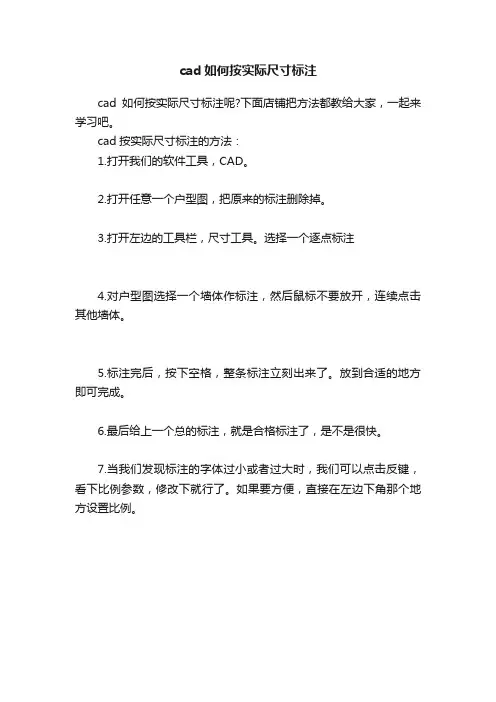

cad如何按实际尺寸标注
cad如何按实际尺寸标注呢?下面店铺把方法都教给大家,一起来学习吧。
cad按实际尺寸标注的方法:
1.打开我们的软件工具,CAD。
2.打开任意一个户型图,把原来的标注删除掉。
3.打开左边的工具栏,尺寸工具。
选择一个逐点标注
4.对户型图选择一个墙体作标注,然后鼠标不要放开,连续点击其他墙体。
5.标注完后,按下空格,整条标注立刻出来了。
放到合适的地方即可完成。
6.最后给上一个总的标注,就是合格标注了,是不是很快。
7.当我们发现标注的字体过小或者过大时,我们可以点击反键,看下比例参数,修改下就行了。
如果要方便,直接在左边下角那个地方设置比例。
如何利用CAD进行尺寸标注和测量CAD (Computer-Aided Design) 是一种广泛应用于工程、建筑、制造等领域的设计软件。
通过CAD,我们可以方便地进行设计、绘图和测量。
本文将介绍如何在CAD中进行尺寸标注和测量的使用技巧。
在CAD软件中,尺寸标注可以帮助我们准确描述设计图纸中的尺寸和距离,从而使得设计更加精确。
以下是一些常用的尺寸标注方法:1. 线性尺寸标注:选中需要标注尺寸的线段,点击“直线尺寸标注”功能按钮,CAD会自动计算并在选定线段上标注对应的长度值。
2. 对齐尺寸标注:选中两个对齐对象,点击“对齐尺寸标注”功能按钮,CAD将自动计算并在两个对象之间标注距离或长度。
3. 圆直径标注:选择圆并点击“直径标注”功能按钮,CAD将自动在圆的中心标注直径尺寸。
4. 圆半径标注:选择圆并点击“半径标注”功能按钮,CAD将自动在圆的边界标注半径尺寸。
5. 角度标注:选中需要标注角度的两条线段,并点击“角度标注”功能按钮,CAD将自动在两条线段之间标注角度值。
除了尺寸标注外,CAD还提供了测量功能,可用于测量图纸中各个元素之间的距离、角度以及其他参数。
1. 直线距离测量:选择“直线测量”工具,并用鼠标点击起点和终点,CAD将自动计算并显示两点之间的直线距离值。
2. 曲线距离测量:选择“曲线测量”工具,并用鼠标点击图纸上需要测量的曲线,CAD将自动计算并显示曲线的长度。
3. 角度测量:选择“角度测量”工具,并用鼠标点击需要测量的两条线段,CAD将自动计算并显示两线段之间的夹角值。
4. 面积测量:选择“面积测量”工具,并用鼠标点击图纸上需要测量的封闭区域,CAD将自动计算并显示此区域的面积值。
此外,CAD还提供了其他一些辅助的标注和测量工具,如坐标测量、点距测量、轴线标注等,可以根据具体需求选择使用。
在进行尺寸标注和测量时,我们还应该注意以下几点:1. 精确性:尺寸标注和测量的精确性对于设计的准确性至关重要,所以在使用CAD进行标注和测量时,要确保选取正确的对象和参考点,并合理运用CAD提供的工具。
CAD文件的尺寸标注与注释方法CAD(计算机辅助设计)是现代工程设计和制造中不可或缺的工具。
在CAD中,尺寸标注与注释是非常重要的环节,它们能够帮助工程师和设计师准确传达设计意图,确保设计准确无误。
本文将介绍CAD文件的尺寸标注与注释方法,以帮助读者更好地理解和应用CAD技术。
1. 使用标准尺寸标注符号和尺寸标记在CAD文件中,使用标准的尺寸标注符号和尺寸标记能够使得设计文件更加清晰易懂。
常见的尺寸标注符号包括直径符号(⌀)、直线符号(╳)、角度符号(∠)等,而尺寸标记则使用数字和单位(如mm、inch)表示。
在标注尺寸时,应该注意将尺寸标注放置在适当的位置,避免与其他元素重叠或混淆。
2. 标注基本尺寸和重要尺寸在CAD文件中,标注基本尺寸和重要尺寸是十分必要的。
基本尺寸是指可以直接从CAD文件中读取的尺寸,如长度、宽度、高度等;而重要尺寸则是指对于设计和制造至关重要的尺寸,如孔的直径、平行线的距离等。
标注这些尺寸能够帮助读者快速获取关键信息,提高工作效率。
3. 使用准确和一致的尺寸单位在CAD文件的尺寸标注中,使用准确和一致的尺寸单位是非常重要的。
一般来说,根据具体要求选择合适的尺寸单位,如毫米、英寸等,并在整个CAD文件中保持一致。
这样能够避免因尺寸单位不一致而导致的误解和错误。
4. 注释设计意图和特殊要求除了尺寸标注外,注释设计意图和特殊要求也是非常重要的。
在CAD文件中,可以使用文字注释、符号和箭头等方式来表达特殊设计需求或说明设计意图。
例如,在设计机械零件时,可以使用文字注释来解释装配顺序或特殊材料要求,以便制造人员能够准确理解和执行。
5. 使用图层和颜色来区分不同元素为了使CAD文件更加清晰和易读,可以使用图层和颜色来区分不同元素。
例如,在电路图中,可以将电气元件放置在一个图层中,并使用不同的颜色来表示不同的元件类型;在机械图中,可以将螺纹或孔洞放置在一个图层中,并使用不同的颜色来表示不同的尺寸。
CAD的尺寸标注方法详解在使用CAD软件进行设计和绘图时,尺寸标注是非常重要的一环。
准确的尺寸标注能够使得设计图纸更加规范和易于理解,方便后续的制造和加工工作。
本文将详细介绍CAD软件中常用的尺寸标注方法和技巧,希望能对初学者和有需要的读者提供帮助。
一、直线尺寸标注直线尺寸标注是最基础且最常用的一种标注方法。
在CAD软件中,选择“尺寸标注”工具后,我们可以通过以下几种方式进行直线尺寸标注:1. 连接端点:点击直线的一个端点,然后点击另一个端点即可生成直线尺寸标注。
2. 水平标注:在直线上点击鼠标左键并拖动,然后移动到水平方向上的位置释放鼠标左键,即可生成水平尺寸标注。
3. 垂直标注:类似水平标注,只需在直线上垂直方向上释放鼠标左键即可生成垂直尺寸标注。
4. 角度标注:选中直线,然后右键点击,选择“角度标注”选项即可生成角度尺寸标注。
二、圆和弧的尺寸标注在CAD软件中,对于圆和弧的尺寸标注有自己独特的方法。
我们可以通过以下方式进行圆和弧的尺寸标注:成直径尺寸标注。
2. 半径标注:选中圆或弧,右键点击,选择“半径标注”选项即可生成半径尺寸标注。
3. 弦长标注:选中弧,右键点击,选择“弦长标注”选项即可生成弦长尺寸标注。
4. 圆心角标注:选中弧,右键点击,选择“圆心角标注”选项即可生成圆心角尺寸标注。
三、多段线尺寸标注多段线是由多个线段连接而成的连续曲线,其尺寸标注稍有不同:1. 总长标注:选中多段线,右键点击,选择“总长标注”选项即可生成总长尺寸标注。
2. 每段长度标注:选中多段线,右键点击,选择“每段长度标注”选项即可将每个线段的长度标注出来。
四、圆角和倒角的尺寸标注在CAD软件中,我们常常需要对图形边缘进行圆角或倒角处理。
对于这种情况,我们可以通过以下方法进行尺寸标注:1. 圆角标注:选中圆角,右键点击,选择“圆角标注”选项即可生成圆角的尺寸标注。
倒角的尺寸标注。
五、椭圆和曲线的尺寸标注对于椭圆和曲线的尺寸标注,我们可以通过以下方法进行:1. 短轴和长轴标注:选中椭圆,右键点击,选择“短轴和长轴标注”选项即可生成短轴和长轴的尺寸标注。

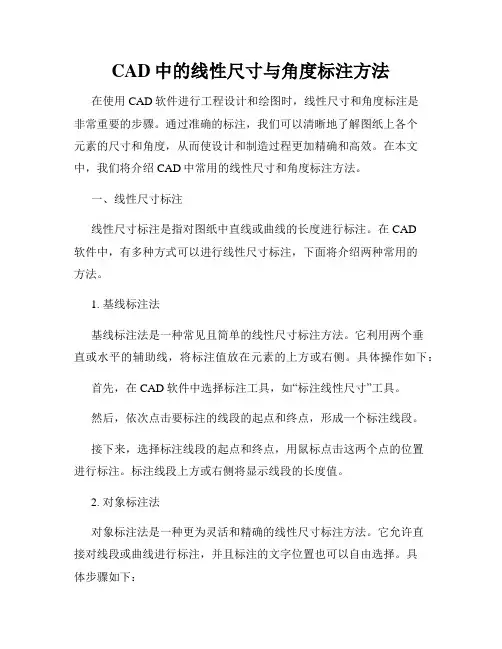

CAD中的线性尺寸与角度标注方法在使用CAD软件进行工程设计和绘图时,线性尺寸和角度标注是非常重要的步骤。
通过准确的标注,我们可以清晰地了解图纸上各个元素的尺寸和角度,从而使设计和制造过程更加精确和高效。
在本文中,我们将介绍CAD中常用的线性尺寸和角度标注方法。
一、线性尺寸标注线性尺寸标注是指对图纸中直线或曲线的长度进行标注。
在CAD软件中,有多种方式可以进行线性尺寸标注,下面将介绍两种常用的方法。
1. 基线标注法基线标注法是一种常见且简单的线性尺寸标注方法。
它利用两个垂直或水平的辅助线,将标注值放在元素的上方或右侧。
具体操作如下:首先,在CAD软件中选择标注工具,如“标注线性尺寸”工具。
然后,依次点击要标注的线段的起点和终点,形成一个标注线段。
接下来,选择标注线段的起点和终点,用鼠标点击这两个点的位置进行标注。
标注线段上方或右侧将显示线段的长度值。
2. 对象标注法对象标注法是一种更为灵活和精确的线性尺寸标注方法。
它允许直接对线段或曲线进行标注,并且标注的文字位置也可以自由选择。
具体步骤如下:选择标注工具,如“标注线性尺寸”工具。
点击要标注的线段或曲线,标注工具会自动计算并显示长度值。
根据需要,可以通过拖动标注文字的位置,将标注值放在合适的位置。
二、角度标注角度标注是指对图纸中线段之间的角度进行标注。
在CAD软件中,我们可以使用不同的方法进行角度标注,以下是两种常见的方式。
1. 夹角标注法夹角标注法是一种直观和便捷的角度标注方法。
它通过一个弧形标注线和标注值来表示两个线段之间的角度。
具体操作如下:选择标注工具,如“标注角度”工具。
依次点击两个线段的交点和要标注的角度的顶点,形成一个弧形标注线。
标注线上方将显示标注的角度值。
2. 平面角度标注法平面角度标注法通常用于标注三维图形的角度。
它通过在平面上选择三条线段来标注,标注值以度数的形式显示。
具体步骤如下:选择标注工具,如“标注角度”工具。
依次点击要标注角度的三个线段,形成一个标注三角形。

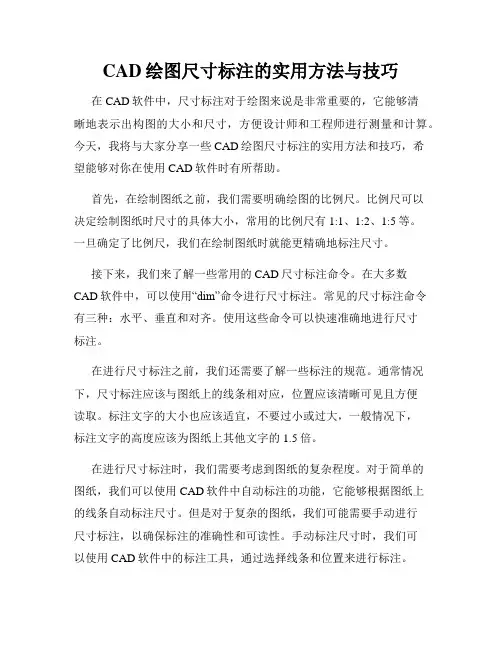

CAD绘图尺寸标注的实用方法与技巧在CAD软件中,尺寸标注对于绘图来说是非常重要的,它能够清晰地表示出构图的大小和尺寸,方便设计师和工程师进行测量和计算。
今天,我将与大家分享一些CAD绘图尺寸标注的实用方法和技巧,希望能够对你在使用CAD软件时有所帮助。
首先,在绘制图纸之前,我们需要明确绘图的比例尺。
比例尺可以决定绘制图纸时尺寸的具体大小,常用的比例尺有1:1、1:2、1:5等。
一旦确定了比例尺,我们在绘制图纸时就能更精确地标注尺寸。
接下来,我们来了解一些常用的CAD尺寸标注命令。
在大多数CAD软件中,可以使用“dim”命令进行尺寸标注。
常见的尺寸标注命令有三种:水平、垂直和对齐。
使用这些命令可以快速准确地进行尺寸标注。
在进行尺寸标注之前,我们还需要了解一些标注的规范。
通常情况下,尺寸标注应该与图纸上的线条相对应,位置应该清晰可见且方便读取。
标注文字的大小也应该适宜,不要过小或过大,一般情况下,标注文字的高度应该为图纸上其他文字的1.5倍。
在进行尺寸标注时,我们需要考虑到图纸的复杂程度。
对于简单的图纸,我们可以使用CAD软件中自动标注的功能,它能够根据图纸上的线条自动标注尺寸。
但是对于复杂的图纸,我们可能需要手动进行尺寸标注,以确保标注的准确性和可读性。
手动标注尺寸时,我们可以使用CAD软件中的标注工具,通过选择线条和位置来进行标注。
此外,为了使尺寸标注更加清晰和易读,我们还需要注意一些细节。
首先,尺寸标注的箭头应该指向被测量的对象,箭头的形状可以根据需要进行调整。
其次,尺寸标注的线段应该与被测量的线段平行或垂直,并且尽量不要相交或覆盖其他标注。
最后,尺寸标注的文字应该清晰可见,避免与其他文字或线条重叠。
除了基本的尺寸标注命令,CAD软件还提供了一些高级的尺寸标注功能,比如径向标注和角度标注。
径向标注用于测量和标注圆形或曲线形状的尺寸,角度标注用于测量和标注两条线段之间的夹角。
这些高级的尺寸标注功能可以使我们在绘图过程中更加灵活和准确。

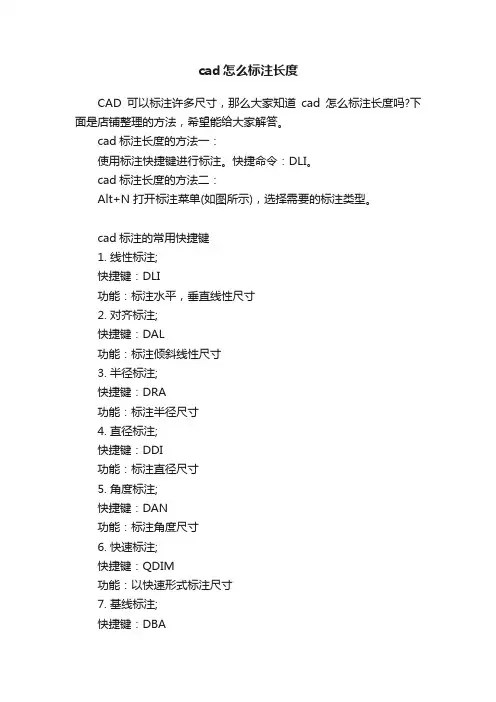

cad怎么标注长度
CAD可以标注许多尺寸,那么大家知道cad怎么标注长度吗?下面是店铺整理的方法,希望能给大家解答。
cad标注长度的方法一:
使用标注快捷键进行标注。
快捷命令:DLI。
cad标注长度的方法二:
Alt+N打开标注菜单(如图所示),选择需要的标注类型。
cad标注的常用快捷键
1. 线性标注;
快捷键:DLI
功能:标注水平,垂直线性尺寸
2. 对齐标注;
快捷键:DAL
功能:标注倾斜线性尺寸
3. 半径标注;
快捷键:DRA
功能:标注半径尺寸
4. 直径标注;
快捷键:DDI
功能:标注直径尺寸
5. 角度标注;
快捷键:DAN
功能:标注角度尺寸
6. 快速标注;
快捷键:QDIM
功能:以快速形式标注尺寸
7. 基线标注;
快捷键:DBA
功能:以基线形式标注尺寸
9. 引导标注;
快捷键:LE
功能:标注说明文本(s的设置)
10. 中心标注;
快捷键:DCE
功能:标注圆心位置
11. 标注编辑;
快捷键:DED
功能:用新文字替换,旋转现有标注文字,将文字移动到新位置12. 标文编辑;
快捷键:DIMEDIT
功能:改变标注文字沿标注线的位置和角度
13. 标注样式;
快捷键:D
功能:标注类型更新。
cad三维标注尺寸的方法
三维标注尺寸是在CAD软件中对三维模型进行尺寸标注的方法,可以帮助用户准确测量和理解模型的各个部分的尺寸。
在CAD软件中,标注尺寸的方法有多种,以下是一些常见的
方法:
1. 线性尺寸标注:选择两个点,通过设定起点和终点的位置,自动显示两点之间的距离。
这种方法适用于测量直线、线段、弧长等直线距离。
2. 半径和直径标注:对于圆或弧形元素,可以选择圆心和半径或者直径两个点,通过设定这些点的位置,自动显示圆的尺寸。
3. 角度标注:选择三个点,通过设定这些点的位置,自动显示这三个点所形成的角度。
4. 面积标注:选择多边形的边界线,通过设定多边形的顶点,自动计算并显示多边形的面积。
以上只是一些主要的标注方法,实际使用中还可以根据具体需要添加更多的标注方法。
标注的尺寸可以根据需要进行调整和编辑,以确保准确性和清晰度。
在进行三维标注时,需要避免重复使用相同的标题文字,这可以通过使用不同的名称、编号或颜色来区分不同的尺寸标注。
这样可以防止混淆和歧义,使标注结果更加清晰和易读。
使用CAD绘制工程图中常用的标注方法在工程设计中,工程图是必不可少的一环。
而对于工程图的绘制,正确的标注方法是非常重要的。
本文将介绍使用CAD软件绘制工程图中常用的标注方法,并提供一些实用的技巧供大家参考。
一、尺寸标注1. 直线尺寸标注:在CAD软件中选择“标注”工具栏,点击“线性尺寸标注”。
然后按照所需要标注的直线进行选择,系统会自动将直线标注出来,并给出相应的尺寸数值。
2. 圆直径标注:选择“标注”工具栏的“直径尺寸标注”。
然后选择要标注直径的圆,系统会自动将直径标注出来。
3. 圆半径标注:选择“标注”工具栏的“半径尺寸标注”。
然后选择要标注半径的圆上的任意一点,系统会自动将半径标注出来。
4. 角度标注:选择“标注”工具栏的“角度尺寸标注”。
然后按照所需要标注的角进行选择,系统会自动将角度标注出来。
二、文字标注1. 单行文字标注:选择“文字”工具栏,点击“单行文字”,在所需位置点击鼠标,输入相应的文字。
可以设置文字的字体、大小、颜色等属性。
2. 多行文字标注:选择“文字”工具栏,点击“多行文字”,然后在所需位置点击鼠标,拖动鼠标绘制出文字框,输入相应的文字内容。
三、符号标注1. 直线、箭头标注:在CAD软件中选择“注释”工具栏,点击“直线”或“箭头”工具,然后按照所需位置绘制出直线或箭头。
2. 圆形标注:在CAD软件中选择“注释”工具栏,点击“圆”工具,然后按照所需位置绘制出圆形标注。
3. 矩形标注:在CAD软件中选择“注释”工具栏,点击“矩形”工具,然后按照所需位置绘制出矩形标注。
四、符号库的使用CAD软件提供了丰富的符号库,可以方便地添加各种常用标注。
在CAD软件中选择“导入符号库”,然后找到所需的符号库文件,点击导入即可。
然后在绘图中点击所需位置,系统会自动添加符号标注。
五、标注布局技巧1. 标注的布局要简洁清晰,避免过于拥挤,以便于阅读和理解。
2. 尺寸标注可以在CAD软件中选择“标注”工具栏的“尺寸样式”,选择合适的样式进行标注。
CAD绘图中的直线尺寸标注技巧CAD软件是一种广泛应用于工程设计和绘图的工具。
在CAD绘图中,直线尺寸标注是非常重要的一个部分,它能够清晰地显示出图纸中线段的长度或距离。
下面将介绍几个在CAD绘图中常用的直线尺寸标注技巧,帮助大家更加高效地进行绘图。
1. 单段长度标注:在CAD软件中,将鼠标移动到某一直线上,鼠标右键单击,在弹出的快捷菜单中选择“标注段长”。
然后,鼠标移到该直线的两个端点之一,单击,即可标注出直线的长度。
2. 多段长度标注:对于不连续的直线,我们可以使用多段长度标注,将每一段标注出来。
方法是按住Ctrl键,并依次点击每一段直线的端点,然后在弹出的快捷菜单中选择“标注段长”。
这样,每一段都将单独显示其长度。
3. 平行线段长度标注:在CAD软件中,有时候我们需要标注平行的线段的长度。
这时,我们可以使用平行线段长度标注功能。
首先,选择直线工具,在图纸上画出两个平行线段。
然后,将鼠标移动到其中一条线段上,鼠标右键单击,在快捷菜单中选择“标注段长”,然后移动鼠标到另一条平行线段上单击,就能够同时标注出这两条线段的长度。
4. 缩放比例:在进行直线尺寸标注时,有时候我们希望标注的尺寸能够保持一定的比例。
在CAD软件中,这一功能可以通过设置缩放比例来实现。
选择“标注”工具,然后点击图纸上的直线,将鼠标移动到该直线的一端,单击鼠标右键,在弹出的菜单中选择“设置比例”,在设置比例的对话框中输入所需的比例值。
5. 标注样式修改:在CAD软件中,默认的直线尺寸标注样式可能不太符合我们的要求。
我们可以根据需要对标注样式进行修改。
选择“标注”工具,点击图纸上的直线,在弹出的菜单中选择“样式”,然后可以对标注的字体、箭头形状等进行修改。
6. 文字旋转:有时候,在进行直线尺寸标注时,我们需要将标注的文字进行旋转,以适应图纸的布局要求。
在CAD软件中,我们可以通过选择“标注”工具,然后点击直线进行标注,在弹出的菜单中选择“旋转”,将鼠标移动到文字标注上,鼠标左键单击并拖动,即可完成文字的旋转。
CAD绘图中的尺寸标注与注释方法CAD绘图软件是现代设计领域中最为常见和重要的工具之一。
在进行CAD绘图时,尺寸标注和注释是不可或缺的技巧。
准确的尺寸标注和清晰的注释可以帮助设计师和制造商理解和实施设计,从而提高设计效率和准确性。
下面将介绍一些常用的CAD绘图中的尺寸标注与注释方法。
1. 尺寸标注方法尺寸标注可以帮助我们量取和描述物体的尺寸和间距,以确保设计的准确性。
以下是一些常用的尺寸标注方法:a. 直线尺寸标注:使用直线尺寸标注工具可以在图纸上标注直线的长度。
选择该工具后,点击起始点和结束点,即可在图纸上绘制出直线,并显示出线段的长度。
b. 半径和直径标注:对于圆形和弧形的标注,我们可以使用半径和直径标注工具。
该工具可以帮助我们测量圆形或弧形的半径和直径,并在图纸上进行标注。
c. 角度标注:角度标注是指在图纸上标注出两条线之间的角度。
选择角度标注工具后,点击其中一条线的起点,然后点击另一条线的起点和终点,即可标注出两条线之间的角度。
d. 长度链标注:长度链标注是指在图纸上标注出多个线段的总长度。
选择长度链标注工具后,依次点击每个线段的起点和终点,最后一次点击时可以选择是否要闭合链,即形成一个封闭的形状,并显示出总长度。
e. 其他标注方法:除了以上常用的标注方法,CAD软件还提供了许多其他标注工具。
例如,我们可以使用垂直标注工具来标注出垂直线的长度,或者使用水平标注工具来标注出水平线的长度。
2. 注释方法注释是指在CAD图纸上添加文字和图形来解释和说明设计的特点和要求。
下面是一些常用的CAD绘图中的注释方法:a. 文字注释:文字注释是最常见和基本的注释方法。
通过选择文字注释工具,我们可以在图纸上点击鼠标来添加文字说明。
在添加文字时,可以选择字体、字号和对齐方式来使注释清晰易读。
b. 符号注释:符号注释是指在图纸上添加各种符号来表示特定的意义。
例如,我们可以使用《∆》符号来表示三角形,使用⊥符号来表示垂直等。
如何在CAD中进行精确尺寸标注精确的尺寸标注对于CAD设计是非常重要的。
在CAD软件中,通过正确地进行尺寸标注可以确保设计的准确性和一致性,同时也方便了生产和加工过程中的工作人员。
本文将介绍如何在CAD软件中进行精确尺寸标注。
首先,在CAD软件中打开所需的图纸或设计文件。
确保已经完成了设计的各个部分,并确保所有图形元素已完全绘制。
然后,按照下列步骤进行精确尺寸标注:1. 选择标注工具:在CAD软件中,通常会有一个专用的标注工具栏或标注选项。
点击标注工具栏上的尺寸标注图标,或者通过导航菜单中的“标注”选项找到相关工具。
2. 指定标注位置:在CAD图纸上选择需要进行尺寸标注的图形元素。
例如,如果需要标注一个直线的长度,将光标移到该直线的起点,然后单击鼠标左键,并将光标拖动到直线的终点位置。
释放鼠标左键后,系统将自动绘制出尺寸标注线。
3. 调整尺寸标注线的位置:有时候,自动绘制出来的尺寸标注线可能与设计图形重叠或不符合要求。
在这种情况下,可以通过拖动标注线上的调整手柄来调整标注线的位置。
4. 输入标注数值:在CAD软件中,你还可以手动输入尺寸标注的数值。
选中标注线上的文本框,然后键入所需的数值。
系统会自动更新标注线的长度。
5. 添加附加标注:对于一些需要额外标注的图形元素,可以添加附加标注。
例如,在标注一个圆的直径后,可以添加一个附加标注来显示圆的半径。
通过选择附加标注工具,然后单击标注线上的位置,即可添加附加标注。
6. 配置标注样式:CAD软件通常提供了多种标注样式,如箭头样式、文本样式、标注线样式等。
你可以根据需要选择适合的标注样式,以使标注更加清晰和易于理解。
7. 修改尺寸标注:如果在标注过程中发现标注有误或需要进行修改,可以通过选中标注线或文本,然后使用相应的工具进行修改。
8. 添加标尺和尺度:有时候,在CAD图纸上添加标尺和尺度可以帮助更好地进行尺寸标注。
通过选择标尺和尺度工具,并在CAD图纸上指定起点和终点,即可添加标尺和尺度。
如何在CAD中进行尺寸标注操作CAD是一种广泛应用于工程设计和建模的电脑辅助设计软件。
在CAD软件中,尺寸标注是一个重要的操作步骤,能有效地表达设计图纸的各个尺寸信息。
本文将介绍如何在CAD中进行尺寸标注操作。
1. 打开CAD软件并加载设计文件。
在CAD菜单栏中选择“打开”,浏览并选择所需文件,并点击“打开”按钮。
2. 确定标注的尺寸单位。
在CAD软件中,我们可以使用不同的尺寸单位,例如英寸、毫米、厘米等。
在CAD菜单栏中选择“格式”,然后选择“单位”,在弹出的对话框中选择所需的尺寸单位。
3. 进行尺寸标注。
在CAD软件中,我们可以使用多种方式进行尺寸标注,下面是其中的两种常用方法:a. 使用“标注”工具栏。
在CAD软件的工具栏中,找到“标注”工具栏并点击打开。
在“标注”工具栏中,可以找到各种尺寸标注选项,例如水平尺寸、垂直尺寸、半径尺寸等。
选择需要使用的尺寸标注类型,然后选择需要标注的对象,如线段、圆弧等。
根据需要在设计图纸上进行尺寸标注。
b. 使用命令行输入。
在CAD软件的命令行中输入“DIM”,然后按下回车键。
在弹出的对话框中,选择需要使用的尺寸标注类型,然后选择需要标注的对象。
按照命令行提示完成尺寸标注的操作。
4. 设置尺寸标注的样式。
在CAD软件中,我们可以根据需要设置尺寸标注的样式,例如文字的字体、大小、颜色等。
在CAD菜单栏中选择“格式”,然后选择“字体”,在弹出的对话框中进行相应的设置。
5. 编辑和调整尺寸标注。
在CAD软件中,我们可以对已标注的尺寸进行编辑和调整,以适应设计需求的变化。
选中需要编辑的尺寸标注,右键点击并选择“编辑”选项。
根据需要在弹出的对话框中进行相应的修改和调整。
尺寸标注在CAD软件中起到了非常重要的作用,它能够清晰地表达设计图纸的各种尺寸信息,从而指导工程师和制造商进行准确的生产和制造。
通过以上的操作步骤,我们可以在CAD中轻松地进行尺寸标注,提高设计效率和准确性。
如何在CAD中进行尺寸标注尺寸标注是CAD软件中非常重要的功能之一,它可以帮助我们准确地测量和描述绘图中的各种尺寸。
在本教程中,我们将学习如何在AutoCAD软件中进行尺寸标注,并且将重点放在最常用的线性尺寸标注上。
在开始之前,请确保你已经打开了一个绘图,或者创建一个新的绘图文件。
接下来,按照以下步骤进行操作:步骤1:选择“尺寸”工具栏中的“尺寸标注”命令。
你也可以使用快捷键“DIMALIGNED”来启动这个命令。
步骤2:选择第一个要标注的对象。
这可以是线、圆、多边形等。
步骤3:选择第二个要标注的对象。
标注线将会自动显示,并且尺寸数值也会跟随鼠标移动。
步骤4:点击鼠标左键来放置尺寸标注。
尺寸数值将会显示在所选的位置上。
步骤5:根据需要,你可以继续标注其他尺寸,或者按下Enter键来退出尺寸标注命令。
步骤6:如果你想调整尺寸标注的位置,可以使用“尺寸线位置控制”工具栏中的命令。
你可以选择标注线的一端或两端来移动它,以获得更好的布局效果。
步骤7:你还可以使用“尺寸样式”工具栏中的命令来更改尺寸标注的样式和格式。
例如,你可以更改尺寸数值的字体、大小、颜色等。
步骤8:如果你需要添加更复杂的尺寸标注,比如角度标注、半径标注等,可以在“尺寸”工具栏中找到相应的命令。
步骤9:在绘图过程中,你可能需要重新调整尺寸标注的位置或删除一些标注。
你可以使用“修改”工具栏中的命令来进行这些操作,比如“移动”、“复制”、“删除”等。
步骤10:最后,记得保存你的绘图文件。
以上就是如何在CAD中进行尺寸标注的基本步骤。
尺寸标注是制作准确绘图的关键,因此请务必掌握这一技巧。
通过不断练习和实践,你会更加熟练地运用尺寸标注功能,提高绘图效率和准确性。
希望这篇教程对你有所帮助!祝你在CAD软件中进行尺寸标注的过程中取得良好的效果!。
CAD制图中的尺寸标注方法在CAD制图中,尺寸标注是非常重要的一部分,它能够表达图纸上物体的准确尺寸,方便工程师或设计师进行后续的测量和制作。
下面将介绍几种常用的CAD制图中的尺寸标注方法。
1. 直接尺寸标注法直接尺寸标注法是最常用的一种方法,并且也是最基础的一种。
在绘制物体时,可以通过选择两个端点或其他特定的图形实体来进行尺寸标注。
以直线为例,通过选择直线的两个端点,然后输入尺寸数值,就可以在直线上标注出准确的尺寸。
这种方法简单易行,适用于大部分情况。
2. 基础线标注法基础线标注法是一种更加灵活的尺寸标注方法,它使用了基础线来标注物体的尺寸。
基础线可以是直线、半径、直径等。
在绘制物体时,可以通过选择两个基础线端点,然后输入尺寸数值,即可标注出准确的尺寸。
与直接尺寸标注法相比,基础线标注法可以更好地适应各种复杂的图形。
3. 连续标注法连续标注法是一种快速且高效的尺寸标注方法。
在使用这种方法时,只需选择一个起始点,然后依次选择需要标注的物体的端点,CAD软件会自动计算并标注出相应的尺寸。
这种方法适用于标注一系列相同间距或相同尺寸的物体,如零件的孔距、螺纹的节距等。
4. 余量标注法余量标注法是指在标注尺寸时,考虑到工艺等因素,对尺寸进行适当的增加或减小。
通过余量标注,能够确保物体在制造和装配过程中具有合适的尺寸,以避免因尺寸过大或过小而引起的问题。
在CAD制图中,可以通过选择相应的尺寸标注命令,并输入正负余量数值来实现余量标注。
需要注意的是,在进行尺寸标注时,应尽量使用清晰且易读的字体和适当的尺寸大小,以确保标注在图纸上清晰可见,并且不会与其他标注混淆。
此外,在标注尺寸时应遵守一定的规范,如使用横线表示尺寸线、通过箭头指示尺寸方向等。
总结起来,CAD制图中的尺寸标注方法主要包括直接尺寸标注法、基础线标注法、连续标注法和余量标注法。
根据具体的绘图需求和要标注的物体形状,可以选择合适的标注方法。
通过准确标注尺寸,能够提高绘图的精确度,为后续的制作和测量工作提供准确的参考。
