湖南铁路科技职业技术学院
毕业论文
课题：ZPW-2000A型轨道电路的原理和技术专业：城市轨道交通控制
班级：城市轨道交通控制312-3班
学生姓名：李魁
指导单位：广铁（集团）公司
指导教师：霍芳
二零一五年四月十九日
摘要

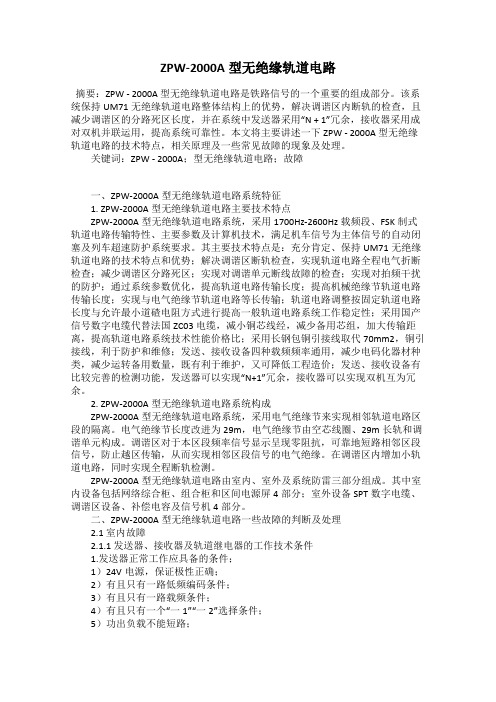

ZPW-2000A型无绝缘轨道电路，是在法国UM71无绝缘轨道电路技术引进及国产化基础上，结合国情进行提高系统安全性、系统传输性能及系统可靠性的技术再开发。它克服了UM71在传输安全性和传输长度上存在的问题。在轨道电路传输安全上，解决了轨道电路全路断轨检查、调谐区死区长度、调谐单元断线检查、拍频干扰防护等技术难题。延长了轨道电路的传输长度。采用单片微机和数字信号处理技术，提高了抗干扰能力。

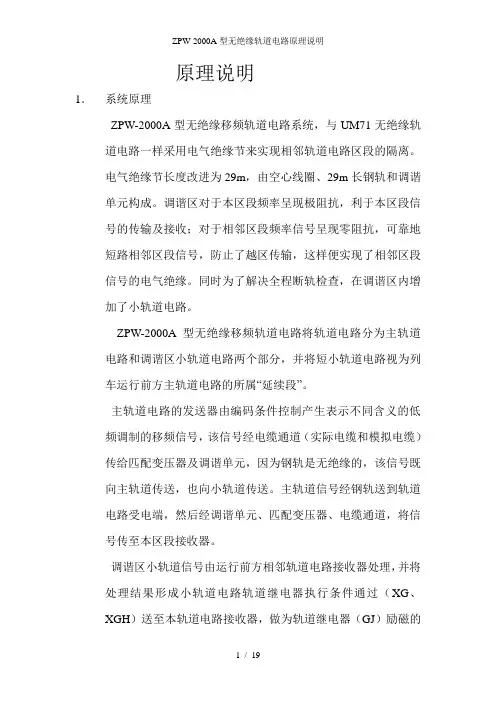

ZPW-2000A型无绝缘轨道电路系统，与UM71无绝缘轨道电路一样采用电气绝缘节来实现相邻轨道电路区段的隔离。电气绝缘节长度改进为29m，电气绝缘节由空芯线圈、29m长钢轨和调谐单元构成。
调谐区对于本区段频率呈现极阻抗，利于本区段信号的传输及接收，对于相邻区段频率信号呈现零阻抗，可靠地短路相邻区段信号，防止了越区传输，实现了相邻区段信号的电气绝缘。同时为了解决全程断轨检查，在调谐区内增加了小轨道电路。

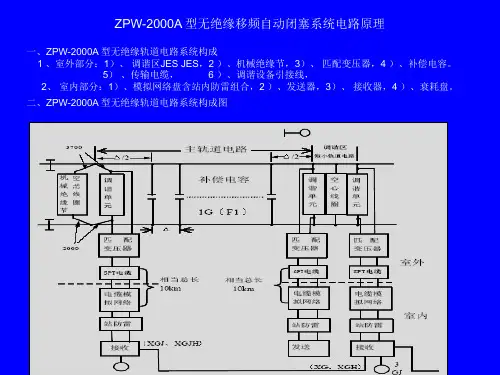

ZPW-2000A型无绝缘轨道电路分为主轨道电路和调谐区小轨道电路两部分，小轨道电路视为列车运行前方主轨道电路的所属“延续段”。
主轨道电路的发送器由编码条件控制产生表示不同含义的低频调制的移频信号，该信号经电缆通道（实际电缆和模拟电缆）传给匹配变压器及调谐单元，因为钢轨是无绝缘的，该信号既向主轨道传送，也向调谐区小轨道传送，主轨道信号经钢轨送到轨道电路受电端，然后经调谐单元、匹配单元、电缆通道，将信
号传至本区段接收器。调谐区小轨道信号由运行前方相邻轨道电路接收器处理，并将处理结果形成小轨道电路继电器执行条件送至本区段接收器，本区段接收器同时接收到主轨道移频信号及小轨道电路继电器执行条件，判决无误后驱动轨道电路继电器吸起，并由此来判断区段的空闲与占用情况。
关键词：无绝缘轨道电路电气绝缘节
目录
第一章：概述 (4)
第二章：ZPW-2000A型轨道电路 (5)
2.1 轨道电路 (5)
2.1.1轨道电路的作用 (5)
2.1.2轨道电路的工作原理 (5)
2.1.3轨道电路工作状态 (6)
第三章ZPW-2000A 无绝缘移頻自动闭塞系统概述 (7)
3.1 ZPW-2000A型自动闭塞的特点 (7)
3.2 ZPW-2000A型自动闭塞系统的构成 (8)
3.2.1 室外部分 (8)
3.2.2 室内部分 (9)
第四章ZPW-2000A无绝缘移频轨道电路设备故障处理作业指导 (12)
4.1 主题内容及适应范围 (12)
4.1.1 作业目的 (12)
4.1.2 作业流程图 (12)
4.1.3 故障处理程序、项目、内容及相关标准 (12)
4.1.4 人生安全控制措施 (16)
结论 (16)
参考文献 (16)
第一章：概述
铁路信号是组织行车运行，保证行车安全，提高运输效率，传递信息，改善行车人员劳动条件的关键技术。铁路信号是铁路运输生产的一个生产部门，它在铁路现代化建设和国民经济发展中起着极其重要的作用。
想发展当前，由于铁路运输已向着高速高密和重载的方，所以铁路信号以成为实现运输管理自动化和列车运行自动控制以及改善铁路员工劳动条的重要技术手段。铁路信号系统按其应用场所可分为车站信号控制系统、编组站调车控制系统、区间信号控制系统、铁路行车指挥控制系统及列车运行自动控制系统等。区间信号自动控制是铁路区间信号闭塞及区段自动控制远程控制技术的总称，是确保列车在区间内安全运行的技术之一。
由于列车在线路上运行，不能以相互避让的方法避免迎面相撞。加之列车速度快、质量大，从开始制动到停车需要行走较长的距离，这就产生了后续列车追撞前行列车的可能。闭塞设备是保证列车在区间运行安全的设备。铁路线路以车站（线路所）为分界点划分为若干区间，区间的界限在单线上以两个车站的进站信号机柱的中心线为车站与区间的分界线，在双线或多线上，分别以各线路的进站信号机柱或站界标的中心线为车站与区间的分界线。为了提高线路通过能力，在自动闭塞区段又将一个区间划分为若干个闭塞分区，以同方向两架通过信号机作为闭塞分区的分界
线。为了保证列车在区间内的运行安全，列车由车站向区间发车时必须确认区间（分区）内没有列车并须遵循一定的规律组织行车，以免发生列车正面冲突或追尾等事故。这种按照一定规律组织列车在区间内运行的方法一般叫做行车闭塞法简称闭塞。
随着高速铁路的发展，列车运行自动控制设备水平也在不断提高，由列车超速防护提高到列车自动限速和列车自动运行等新技术。机车信号和列车超速防护系统的行车命令目前还是来自地面自动闭塞的轨道中传递的信息。随着数字化、无线传输技术、漏泄电缆及卫星定位技术的发展，依靠这些技术实现列车和地面控制中心、列车和列车之间的信息传输，就不需要将区间划分为固定的若干分区，来调整列车之间的追踪间隔。而是两个列车通过数据传输，自动的计算出实时的列车追踪安全间隔，使两列车之间的间隔最小，从而提高了行车密度和区间通过能力。这种列车运行间隔自动调整又可称为移动自动闭塞，这种设备代表了区间闭塞技术的发展方向。
目前为了保证行车安全，加强信号设备管理检测信号设备的运用质量和更好的进行科学的故障分析，所以大量的新技术、新设备在铁路信号系统尤其是区间信号系统中得到广泛的应用，使铁路信号设备的技术水平得到了很大的提高。像以数字信号处理技术为基础的通用式机车信号系统，引进的法国高速铁路所使用的U-T系统，以及我国自行研制的新型移频自动闭塞系统，如ZPW-2000A，都已被广泛的应用。
第二章：ZPW-2000A型轨道电路
