部分电动自行车充电器电路详解2009-03-1119:02电动自行车充电器给电动车辆的铅酸电瓶、镍镉电瓶补充能源，要通过充电器进行。
充电器的种类很多.一般以有无工频变压器区分可分为分两大类。
大功率的普遍采用环牛工频变压器.虽然效率低，但是电流大(可到30A)、可靠。
货运电动三轮无一例外地使用它，而30Ah以下的电瓶则大多采用开关电源技术，这样便提高了效率，甩掉了笨重的工频变压器。
电动自行车充电器最大充电电流大多在2A左右。

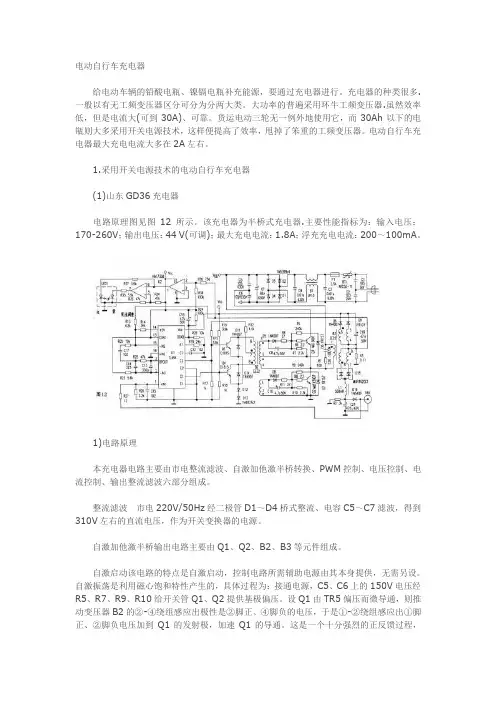

1.采用开关电源技术的电动自行车充电器(1)山东GD36充电器电路原理图见图12所示。
该充电器为半桥式充电器.主要性能指标为：输入电压：170-260V；输出电压：44V(可调)；最大充电电流：1.8A；浮充充电电流：200～100mA。
1)电路原理本充电器电路主要由市电整流滤波、自激加他激半桥转换、PWM控制、电压控制、电流控制、输出整流滤波六部分组成。
整流滤波市电220V/50Hz经二极管D1～D4桥式整流、电容C5～C7滤波，得到310V左右的直流电压，作为开关变换器的电源。
自激加他激半桥输出电路主要由Q1、Q2、B2、B3等元件组成。
自激启动该电路的特点是自激启动，控制电路所需辅助电源由其本身提供，无需另设。
自激振荡是利用磁心饱和特性产生的，具体过程为：接通电源，C5、C6上的150V电压经R5、R7、R9、R10给开关管Q1、Q2提供基极偏压。
设Q1由TR5偏压而微导通，则推动变压器B2的②-④绕组感应出极性是②脚正、④脚负的电压，于是①-②绕组感应出①脚正、②脚负电压加到Q1的发射极，加速Q1的导通。
这是一个十分强烈的正反馈过程，Q1迅速饱和导通。
与此同时，③-⑤绕组感应出③脚正、⑤脚负的电压，使Q2截止。
Q1饱和导通后，150电压给B3①-②主绕组充电储能，线圈中的电流和由它产生的磁感应强度随时间线性增加。
但当磁感应强度增大到饱和点Bm时，电感量迅速减小，Q1的集电极电流急剧增加，增加的速率远大于其基极电流的增加，Vce升高，于是Q1退出饱和进入放大区，推动变压器B2的②-④、①-②、③-⑤绕组感应电压将反向。
这又是一个强烈的正反馈过程，结果是Q1截止、Q2饱和导通。
此后，这种过程重复进行而形成振荡。
工作原理如下：他激振荡：自激振荡过程中，B3的次级输出电压经D9、D10全波整流、C19滤波，建立起PWM 控制电路芯片TL494所需的工作电源。
TL494开始工作，由Q3、Q4输出相位差为180°的PWM 脉冲，经B2⑥-⑦、⑦-⑧绕组感应至①-②或③-⑤绕组。
于是Q1、Q2便由自激转为在他激PWM 脉冲驱动下轮流导通。
B3的次级⑨-⑦、⑨-⑧绕组输出电压经D15全波整流、C21滤波得到+44V 电压给蓄电池充电。
D6、D7是两只钳位二极管.保护开关管Q1、Q2。
保护机理是泄放B3初级的反激能量和漏感储能，消除反峰电压。
当Q1由导通变为截止而Q2又尚未导通时，D7导通，把反激能量再生给C6充电；当Q2由导通变为截止而Q1又尚未导通时，D6导通，把反激能量再生给C5充电。
这样，一方面消除了反峰电压，另一方面因反激能量回送电源而极大地提高了电源的效率。
PWM控制以TL494为核心组成。
C12、R19与内部电路形成振荡，当这两只阻容元件参数为图标数值时，振荡频率约为50kHz。
(13)脚接+5V，脉冲输出方式被设置为推挽输出。
⑧、(11)脚输出的推挽调宽脉冲，经驱动电路放大后送半桥输出级，控制Q1、Q2轮流导通。
R20、R24分压值设定死区控制端④脚的电位，限定最大导通占空比小于45％。
C18是缓启动电容，接通电源后，C18两端电压为零，④脚的电位近似为+5V，输出脉冲占空比为零。
随着C18的充电，④脚电压逐渐降低，导通占空比逐渐增大，输出电压逐渐受控。
电压、电流控制：R26和R27是电压负反馈取样电阻，R26与R27分压，对输出电压进行取样，加到TL494的①脚进行电压控制。
R3是电流取样电阻，取样电压经R13加到TL494的(15)脚进行电流控制。
电流控制的实质也是控制输出电压。
推挽驱动：由Q3、Q4、B2等元件组成。
这是一种典型的变压器推挽式功率放大电路。
D11、D14的作用与D5、D7相似，保护Q3、Q4，把B2初级的反激能量回送电源。
充电状态指示主要由运放LM358、LED1、LED2等元件组成。
当充电电流较大时，电流取样电阻R3上端电压大大低于地电位，LM358的②脚电位低于③脚电位，①脚输出高电平，电池充电指示灯LED1点亮；当充电电流较小(小于200mA)时，+5V经R36、R30、R3分压，R3上端电压略高于地电位，LM358②脚电位高于③脚，①脚输出低电平，电池充电指示灯LEDl 熄灭，⑦脚输出高电平.在充满后指示灯LED2点亮。
充电过程中的某一期间存在LEDl、LED2同时点亮的过渡状态。
2)调试输出电压开路输出电压为44V，改变R26或R27可校准此值。
夏天电压应比44V低1V，如果是胶体电池电压还要低，否则可能会充鼓包。
输出电流短路时输出电流为1.8A，改变R13可校准此值。
状态指示调试当充电电流为200mA时，蓄电池充满指示灯LED2应开始点亮。
改变R30可校准该状态。
3)小结很多半桥式充电器，以TL494为核心，结构十分类似，TL494内部包含了振荡、锯齿波形成、PWM、运放等基本单元电路，稳压和限流反馈都加到运放端。
另以一块比较器集成电路为辅助，进行电流分段控制，这些集成电路工作需要电源、通电起始、启动电路工作为它们供电，然后由辅助电源逐步建立稳定的电源，为这些集成电路工作提供能量。
这些充电器有些故障类同，例如空载有较低输出电压，带负载输出消失。
多数是TL494损坏，或者供电电路有故障。
空载有输出说明自激正常，但是没有建立起正常的控制系统，带负载自激条件被破坏停振，输出电压消失。
对于空载无任何输出的半桥式充电器，在保险管损坏的情况下，首先怀疑两只开关管是否击穿，在更换NPN管的同时，检查2.2Ω等周边元件是否损坏。
更换零件后通电检查，仍然空载，但要在市电输入端串联一只普通的100W白炽灯泡，当开机时，白炽灯泡闪亮一下变暗，同时半桥式充电器各种发光管正常发光，说明基本修好了，可以进行其他项目了；如果白炽灯泡常亮不变暗，说明充电器有其他故障。
有一类开关管的损坏原因是TL494完好，正向通道往后直到开关管正常。
但是稳压反馈系统有问题。
TL494输出到开关管的脉冲占空比失控(增加)，造成开关管的损坏。
因此，最好在换开关管后，用稳压电源给集成电路供电，模拟改变稳压反馈系统反馈电压，用示波器观察占空比是否相应变化。
维修充电器安全问题很重要，一定要搞清楚电路中哪里带市电，哪里不带市电再下手，不要带电触摸内部线路和零件。
用万用表测试时，要拔掉蓄电池和市电插头，对电容放电后再进行，对滤波电容放电可用普通白炽灯泡进行。
充电器的调整很重要，直接影响电池使用寿命。
以12V电池为例，浮充电压13.5V~13.9V 可长期进行，一般输出电压不要超过14.2V，否则易使电池失水。
需要提醒的是：在控制充电压时胶体电池电压应低一些；夏天电压应低一些，降低幅度为每格(12V电池为6格)每℃4mV。
维修充电器，关键是找到电压负反馈的电压取样电阻。
熟练掌握减小取样电阻上半部分电阻值，输出电压降低；增大取样电阻上半部分电阻值，输出电压升高。
或者反过来，减小取样电阻下半部分电阻值，输出电压升高；增大取样电阻下半部分电阻值，输出电压降低的方法。
其次是找到充电电流取样电阻，以及电流检测比较器，掌握改变各阶段充电电流的方法。
参考地电位，在分析电流检测比较器电路时十分重要。
这是因为充电器电流检测比较器的集成电路是单电源供电，比较器的一端接地，比较器的另一端接取样电阻，而取样电阻上的电压一般为负电压。
(2)石家庄某公司单激式充电器充电器的原理图见图13。
单激式充电器启动电路和半桥式不同，一般直接取自市电整流滤波后的平滑直流电，集成电路也以UC3842、UC3845和UC3844N为主，也有采用电路更加简洁的三端开关式TOP226集成块，UC38xx是电流控制PWM单输出专用芯片。
广泛用于电脑显示器电源、电动车充电器等电源类产品。
UC38xx和TL494类似，内部含有振荡器(OSC)，误差放大器、脉宽调制(PWM)，参考电压产生等PWM专用芯片必备的内电路。
还具有三个特点，图腾柱式输出电路，输出电流可达1A，可直接驱动功率开关VDMOS管：具有内部可调整的参考电源。
可以进行欠压锁定；这个带锁定的PWM，可以进行逐个脉冲的电流限制，也叫逐周(期)限制。
图13中R18、D5、N5等组成启动和供电电路。
加电瞬间。
市电整流滤波后的平滑直流电通过R18给UC3845⑦脚以启动供电，此时D5反偏截止。
UC3845工作后，开关变压器各绕组有感应电压，副绕组电压经D4整流供N5进行稳压，D5导通，给UC3845提供稳定的工作电压，完成启动和供电。
图中LM393是一个变形的施密特电压比较器，用作市电过压保护，当市电过压时，比较器翻转，①脚呈低电平，D3导通将UC3845关闭。
输出稳压的负反馈系统由光电耦合器、基准电源N6、RV1、R27、R26、R23等组成。
稳压过程：输出电压由于某原因上升时，流经光电耦合器发光二极管电流增加，光强增加，光电耦合器光电三极管加剧导通。
内阻减小，使UC3845的②脚电压升高，减小PWM占空比，拉低输出电压。
反之，增大PWM占空比，使输出电压拉高，起到自动稳定输出电压的作用。
1)过流(过载)保护开关管过流信号取自电阻R3、R4。
一旦开关管过流，UC3845的③脚电压超过1V，内部电路就会关闭输出，实现过流(也叫过载)保护。
增大取样电阻，就是降低了起控电流的动作点，电源输出功率也相应减小。
2)过压保护电源输出端的LM339四个电压比较器A、B、C、D反相端电位均固定在+5V。
A和B检测输出电压，当输出端电压较低时即充电初始阶段，A的②脚为低电平，低压灯LOW亮，B 的①脚也为低电平，高压灯HI也亮；当充电电压升高时。
A翻转，低压灯LOW熄灭，高压灯HI继续亮，当电池将充满时，电池电压升高，B翻转，①脚为高电平，高压灯HI熄灭。
同时，C的(13)脚为高电平，D的(14)脚也为高电平，N7导通，J1吸合，J1-1(常闭)断开将取样电阻R4接入，增大了电流取样电阻，开始起控使输出电流下降，进人浮充电阶段。
N4、W1、R8、R7构成12V稳压电源，为12V的继电器提供电源。
(3)天能TN-1智能负脉冲充电器图14是天能TN-1智能负脉冲充电器电路图。
这个充电器主要部分是典型的半桥式两段充电器，和前面介绍的图12充电器基本一样。
