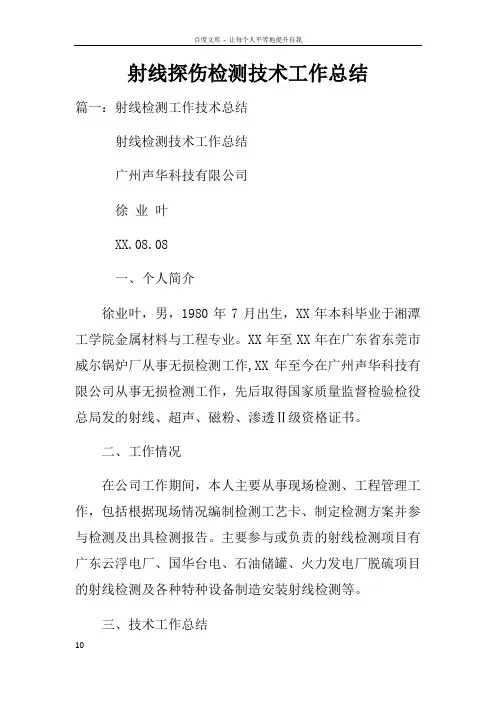

射线探伤检测技术工作总结
人
篇一：射线检测工作技术总结
射线检测技术工作总结
广州声华科技有限公司
徐业叶
2010.08.08
一、个人简介
徐业叶，男，1980年7月出生，2002年本科毕业于湘潭工学院金属材料与工程专业。2002年至2003年在广东省东莞市威尔锅炉厂从事无损检测工
作,2003年至今在广州声华科技有限公司从事无损检测工作，先后取得国家质量监督检验检役总局发的射线、超声、磁粉、渗透Ⅱ级资格证书。
二、工作情况
在公司工作期间，本人主要从事现场检测、工程管理工作，包括根据现场情况编制检测工艺卡、制定检测方案并参与检测及出具检测报告。主要参与或负责的射线检测项目有广东云浮电厂、国华台电、石油储罐、火力发电厂脱硫项目的射线检测及各种特种设备制造安装射线检测等。
三、技术工作总结
《对小径管透照布置的探讨》
探讨小径管透照布置对裂纹检出的影响以及本人对标准的理解,由于本人知识有限,对不妥及不对之处请老师加以指正,谢谢！
（一）实际工作暴露的问题及改进办法
检测对象：管焊接接头炉管材质：9Cr-1Mo-V-Nb 规格为：Φ89×8 mm及Φ60×6mm两种
检测执行标准：JB/T4730.2-2005
技术等级：AB级合格级别：Ⅱ级
一开始，因在预制阶段，条件较好，所以按JB/T4730.2-2005标准规定采用椭圆成像法，相隔90度透照2次，发现了少量的根部裂纹；后用垂直透照重叠成像法，相隔120度透照3次，对上述检测方法检测过的焊接接头进行重复检测时在根部发现了大量的根部裂纹。为了检出根部的裂纹，采用垂直透照重叠成像法，相隔120度透照3次更好，但这样做与JB/T4730.2-2005标准的4.1.4条有冲突,为此进行分析：
（二）小径管经常采用倾斜透照椭圆成像的原因
小径管通常是指外直经DO小于或等于100mm的管子,在射线检测中倾斜透照椭圆成像通常是首选.小径管采用倾斜透照椭圆成像可以将源侧和胶片侧焊缝影像分开便于影像的评定及缺陷的定位返修,而且在大多数条件下有较少透照次数,这样既可以减少成本又可以提高检测效率保证工程进度.小径管采用倾斜透照椭圆成像检测工艺优化的体现,应是质量、费用、进度及返修定位相互平衡的共同结果.实践证明此方法确实是一种行之有效的透照方法,在可以实施的情况下也确应采用.垂直透照重叠成像的方法对于根部裂纹、根部未熔合、根部未焊透等根部面状缺陷的检出率较高,但发现缺陷后由于分不清是源侧还是胶片侧,无法对缺陷准确定位而造成返修时不利.焊缝表面的不规则也会对影像的评定造成一定的影响,此外在检测成本、检测进度上也略逊于倾斜透照,常常作为倾斜透照的一种补充方法加以应用.综上原因在射线检测中经常采用倾斜透照椭圆成像.
（三）透照角度对于小径管裂纹检出的影响
射线检测中对于缺陷的检出主要是通过裂纹检出角来控制,它是假想裂纹垂直于工件表面来进行研究的,垂直于工件表面的裂纹也是危害性最大的一种缺陷,因此它是射线检测重点控制的缺陷.裂实验证明,透照角度在10度以下时裂纹的识别情况变化不大,但透照角度超过15度时随着透照角度的增大裂纹不能识别的情况就会增大很多,裂纹的检出率会显著降低.在JB/T4730.2-2005中透照方向实际上是对纵向裂纹检出角的控制,但标准并未规定角度的控制范围.而一次透照长度是以透照厚度比K的形式间接的控制横向裂纹检出角的大小.无论是倾斜透照椭圆成像透照两次或三次,还是垂直透照重叠成像透照3次,其对裂纹检出角的要求基本相同,但倾斜透照椭圆成像透照的纵向裂纹检出角要明显大
于垂直透照重叠成像透照.按标准规定,椭圆成像时影像开口宽度为1倍焊缝宽度左右,当g≤DO/4时倾斜透照角度为25.56度,此时纵向裂纹的检出率将大大下降.此时椭圆成像过大的透照角度可能会导致根部面状缺陷的漏检,因此在可能存在根部面状缺陷时椭圆成像的方法应该慎用.
（四）对JB/T4730.2-2005小径管透照布置的理解
JB/T4730.2-2005标准中射线检测的透照布置分为5条,即透照方式,透照方向,一次透照长度,小径管的透照布置和透照次数.其后2条是针对小径管的这一特定检测对象而言的,其含义也包含于前3条之中;
①小径管的透照布置无论是倾斜透照还是垂直透照都为双壁双影法.
② 小径管的透照方向是通过椭圆的开口来控制的,倾斜透照时有一定的透照角度,垂直透照时透照角度为0度, JB/T4730.2-2005中4.1.4小径管透照布置规定,当同时满足T≤8mm,g≤DO/4时应采用倾斜透照方式椭圆成像,不满足上述条件或椭圆成像有困难时可采用垂直透照方式重叠成像,而JB/T4730.2-2005中4.1.2条规定透照时射线束中心一般应垂直指向透照区中心,需要时也可选用有利于发现缺陷的方向透照.因此从这一方面看小径管的透照布置4.1.4条与
4.1.2条的要求有点冲突.
③ 小径管透照次数是一次透照长度的体现.无论是倾斜透照椭圆成像透照2次或3次,还是垂直透照重叠成像透照3次其透照厚度比K都约为1.7左右.从小径管的K值我们可以看出小径管的K值其实已经不能够满足标准的要求,标准之所以这样规定只是优化工艺的结果.
因此我们对标准的执行也要灵活应用,不能照抄照搬.在检测中如已发现许多根部面状缺陷或对缺陷的检出率存在疑问时应采用垂直透照进行补充检测,在已经发现大量根部面状缺陷时要直接采用垂直透照进行检测.这样才能提高根部面状缺陷检出率来保证产品质量,才能真正做到质量,费用,进度的协调统一,此时的才能算是优化的工艺.
（五）结束语
篇二：检测技术工作总结
时间过得飞逝，来------已经一个月了。这也是我人生当中的第二份工作。其实说实话我真心觉得自己挺幸运的能够来到。。。。进行学习、工作。并且这当中最让我感动的是作为我们直接的领导很多时候能够真正设身处地的站在我们的立场，为我们这些实验技术员着想其中也包括人生价值以及个人成长方面等方面。
当然在这一个月的工作当中，对于我这个刚刚进来的新员工来说是有点不习惯的即使我是有相关工作经历的，毕竟跟自己之前的工作内容有那么一点点的不一样，而且对我个人而言的话，。。。。的工作量相比我前一份工作是要来的更大。不过说真的觉得自己在。。。。确实过得很充实、也学到很多不一样的东西。另外每个公司的遵循制度、追求的效益、企业文化这些等等也是不一样的。
我过去的这一个月中的话，前半个多月的工作主要是帮忙做无机组扩项评审的相关准备工作，这当中的工作可能跟自己之前做的不大一样。这一方面有可能是之前的公司工作设备条件、工作习惯给自己带来的反差，但我更清楚一点是这是对自己工作能力的一种检验，事实上也证明了自己在无机实验前处理方面还是有一些地方有待提升的。那在经历评审的这段时间的话，其实让我体会最深的一个东西的话就是觉得如果我们要做好一件事或者一样东西的话，一定要事先去想好规划好一些会有可能碰到或者要面临的问题并去及时的解决它，而且很多工作其实平时的当天就可以轻轻松松做好而不是等到要来检查了再加大力度来临时抱佛脚。这样反倒费力又有可能因为急躁而出差错。当然从这次评审中其实还是可以总决出很
多经验教训和启发的。
那评审结束后，我就继续在有机组进行各种有机实验的学习以及相关仪器的学习。在这两周的时间主要是学会了非甲烷总烃的热解析法、直接进样法和对于十五种有机物（包括六种苯系物、丙酮、乙酸乙酯、乙酸甲酯、乙腈、丙烯腈等十五种）的溶剂解析测试法以及相关仪器的简单操作。这当中学习过程体会比较深刻的是我们很多是时候应该把比较重要的部分或者容易忽略的细节用笔给记录下来，用于提醒自己以免自己粗心大意。而且俗话说的好“好记性不如烂笔头”。当然我自己本身也非常清楚自己的能力还远远地不足。目前还
