Protel99SE电路设计实例教程10(共13章)

Protel99SE电路设计实例教程10(共13章)
精选2021版课件
24
10.7.2 PCB文件的导出
具体导出过程如下。
选择File→Export菜
单命令，如图10.71
所示，打开Export
File(导出文件)对话框，
在该对话框中选择保
存路径，输入PCB文
件的名称，选择保存
类型，用鼠标左键单
击OK按钮，如图
10.72所示，即可将
PCB文件导出到指定
(4)单击鼠标右键或按键盘上 的Esc键，结束或取消放置。
精选2021版课件
20
10.6.3 放置坐标
在PCB中可以放置某一点的 坐标值，其操作步骤如下。
(1)用鼠标左键单击放置工具 栏中的按钮，或执行 Place→Coordinate菜单命令， 此时光标变为十字形，并带有 光标当前位置的坐标值。 (2)在适当位置单击鼠标左键， 即可放置坐标对象，如图 10.60所示。 (3)此时光标仍然处于放置字 符串状态，可以继续放置下一 个坐标。 (4)单击鼠标右键或按键盘上 的Esc键，结束或取消放置。
精选2021版课件
12
10.3.1 元件的选取和移动
在对元件布局时，一般先按功能模块对整体进行规划，然后将
相互之间联系最紧密的元件尽量靠近，从而方便布线，并易使
连线缩短。在这一过程中，免不了要频繁进行元件的选取和移 动。在PCB中，元件的选取和移动操作同原理图中类似，下面 就进行具体的介绍。
1．选取对象
(5) 单击鼠标右键，退出绘 制边框线状态。
这样就确定好了PCB的电气
范围。
精选2021版课件
4
10.2 由原理图生成PCB
在一般的设计中会首先进行电路原理图的设 计，然后以原理图为基础进行PCB的设计。 在Protel 99 SE中由设计好的原理图生成 PCB文件有两种途径：①直接在原理图中更 新PCB文件；②通过引入网络表生成PCB。 下面分别进行介绍。

Protel99SE电路设计实例教程10(共13章)

Protel99SE电路设计实例教程10(共13章)
为电路提供合适的输入信号，以便进行仿真 分析。
运行仿真
完成设置后，用户可以运行仿真并查看结果。
仿真结果分析
波形显示
仿真结果可以通过图形方式显示，便于观察 和分析电路的动态行为。
结果比较
将仿真结果与理论值或实验值进行比较，评 估电路设计的性能和准确性。
数据测量
可以对仿真波形进行测量，获取关键参数值， 如电压、电流、频率等。
PCB板图编辑技巧
熟悉PCB设计软件
熟练掌握所使用的PCB设计软件，提高设计效率。
利用模板和封装库
利用已有的模板和封装库，减少设计时间。
善于使用捕捉和参考点
利用捕捉和参考点功能，精确控制元件和线条的位置。
及时保存和备份
及时保存设计成果，并定期备份以防数据丢失。
04
电路仿真
仿真工具介绍
仿真软件
Protel99se内置了电路仿真工具，可以用于模拟电路 行为和性能。
。
在放置元件后，可以通过单击 鼠标左键并拖拽的方式进行连 线操作，连接元件之间的线路
。
在连线过程中，可以通过单击 鼠标右键的方式选择不同的连 线方式，如直线、曲线等。
在连线完成后，可以通过单击 鼠标右键的方式添加节点和网 络标号，以便在后续的电路仿 真和制板中正确识别线路。
原理图编辑技巧
01 02 03 04
05
06
检查与优化
在完成原理图设计后，进行电气规则检查和优 化，确保设计的正确性和可靠性。
基于STM32的电机控制PCB板图设计实例
总结词
介绍如何使用Protel99se软件设计一个基 于STM32的电机控制PCB板图，包括元件 布局、布线规则、信号完整性分析等。
PCB板制作

Protel99SE电路设计实例教程5共13章

Protel99SE电路设计实例教程5共13章
16
5.5 产生元件报表
Protel 99 SE提供了元件报表功能， 能够对新创建旳元件信息进行多种统 计输出。在元件库编辑器中有3种类 型旳报表，分别是：元件报表 (Component Report)、元件库报表 (Library Report)和元件规则检验报 表(Component Rule Check Report)。 下面分别对其进行简介。
22
打开已经有元件定义，选中 元件符号并进行复制。然后 在目旳库中新建一种元件， 执行粘贴操作，即可将已经 有元件符号复制到目前元件 旳编辑区，此时对其进行编 辑，修改矩形面积，删除不 需要旳引脚，将用到旳引脚 按电路设计需要进行重新排 列，如有需要能够对引脚属 性进行修改，然后添加描述， 保存，即可生成所需要旳元 件。如图5.35和图5.36所示。
下，在元件列表中找到 Diode元件，选中，单击 元件列表窗口下面旳 Edit按钮，如图5.8所示， 即可进入元件库编辑器 界面，如图5.9所示。
8
在图5.9旳Pins窗口中能够看 到，虽然元件旳引脚名称为A、 K，但编号却是1、2，而在进 行PCB设计时是按编号来相 应旳，所以需要修改一下。调 整编辑区显示区域到合适大小， 然后双击元件图形旳引脚(见 图5.10)，打开如图5.11所示 旳引脚属性对话框，或是选择 Edit→Change命令，当鼠标 光标变成十字形后单击该引脚， 也可实现这一操作。
5.3 编 辑 元 件
9
5.4 创建新元件
有些时候顾客用到旳元件在元件库中没有定义， 此时一种途径是联络元件厂商谋求技术支持或 经过网络搜索看是否有相应旳元件定义库，而 更多时候顾客能够自己来定义所需要旳元件， 借助Protel 99 SE提供旳编辑环境，这一工作 并不困难，下面就经过两个例子来简介一下创 建新元件旳过程。

Protel99SE教程__绘制电路原理图

Protel99SE教程__绘制电路原理图

Cursor Type 用于设置光标类型， 有大十字、小十字和小45度三种。 Visable Grid用于设置栅格形状， 有 Dot Grid （点状栅格）和 Line Grid （线状栅格）两种。
图2-5 光标/栅格形状设置
返回
21
2.3.5
绘制原理图工具
SCH99SE 中 提 供 有 绘 制 原 理 图 的 工 具 ， 这 些 功 能 按 钮 与 Place 菜 单 下 的 相 应 命 令 功 能 相 同 ， 执 行 菜 单 View→Toolbars→Wiring Tools 可以打开绘制原理图工具，该 工具栏中各按钮的功能详见表2-2。
图纸格式 图纸方向与标题栏设置 栅格设置
自定义 图纸格式
电气栅格
改变系统字体
图2-3 图纸参数设置
17
图中标准图纸格式 (Standard Style) 选项是用来设置图纸尺 寸的，用鼠标左键单击下方的下拉列表框激活该选项，可选定图 纸大小。各种标准图纸的大小比较为： A0 、 A1 、A2 、 A3 、 A4 为公 制标准，依此从大到小；A、B、C、D、E为英制标准，依此从小到 大；此外系统还提供了Orcad等其它一些图纸格式。 Custom Style栏用于自定义图纸尺寸，单位为mil。 Title Block复选框用于设置是否显示标题栏和选择标题栏的 模式，标题栏的模式有 Standard （标准模式）和 ANSI （美国国家 标准协会模式）两种。 Show Reference Zones 复选框用于设置是否显示参考边框， 一般设置为选中。 Show Border复选框用于设置是否显示图纸边框，一般设置为 选中。 Border Color栏用于设置图纸边框颜色。 Sheet Color栏用于设置工作区颜色。

Protel99SE高级教程电路图绘制PCB绘制高级设

Protel99SE高级教程电路图绘制PCB绘制高级设

2130011 0010 1010 1101 0001 0100 10111第2章电路原理图设计基础2.1.1电路原理图的设计步骤 2.1.1 印刷电路板设计的一般步骤 2.1.2 2.1.2 电路原理图设计的一般步骤2.2 图纸设置2.2.1 Document Options对话框2.2.22.2.2 图纸的大小与形状 2.2.3 图纸的网格2.2.42.2.4 图纸颜色 2.2.52.2.5 图纸边框 2.2.6 图纸标题栏2.3 光标设置32第2章电路原理图设计基础30011 0010 1010 1101 0001 0100 10113第2章电路原理图设计基础2.1.1电路原理图的设计步骤2.1.1 印刷电路板设计的一般步骤电路原理图设计（Sch ）：利用Protel Protel 99 SE99 SE的原理图设计系统，绘制完整的、正确的电路原理图。

产生网络表：根据电路原理图产生元件连接关系的文本文件。

印刷电路板设计（PCB ）：2134第2章电路原理图设计基础2.1.2 电路原理图设计的一般步骤2130011 0010 1010 1101 0001 0100 10115第2章电路原理图设计基础2.2 图纸设置2.2.1 Document Options对话框图纸设置主要是在Document Options对话框中进行。

欲打开Document Options 对话框，首先要新建或打开一个原理图文件。

第一种方法（新建原理图文件）：①在视图窗口打开Documents 文件夹。

②在窗口的空白处单击鼠标右键，在快捷菜单中选择New 。

图 2.2 新建文件的步骤2130011 0010 1010 1101 0001 0100 10116第2章电路原理图设计基础③系统弹出New Document对话框，在对话框中选择 Schematic DocumentSchematic Document图标，而后单击Ok 按钮。

PROTEL99SE图文教程

PROTEL99SE图文教程

多少次艰苦的开始，它一样爱过去！1.万事开头难，从建立一个 *.DDB 文件开始2.定义新建*.DDB的选项.GIF3.所有新建的文件一般放置在主文件夹中4.进入并新建*.SCH5.新建一个*.SCH文件（注意看一下那些中文的文字注释）6.添加新的零件库.GIF此时请添加我给大家提供的点击下载常用SCH零件>>下载后请用WINRAR解压软件进行解压7.下面这个就是具体的添加方法了8.做好这些我们就可以开始进行画一个漂亮的SCH格式的原理图了>>开始画原理图啦!首先要先设置一下，去掉讨厌的网格显示在这里我们利用先前添加好的SCH零件库做一个简单的SCH格式原理图，然后进行自动布线1.如何调出SCH零件进行并且进行属性设置2.如何正确的设置SCH零件的属性3.一个必须学会的操作，那就是网络标号的使用，SCH可不是单纯的画图板4.电源地的设置，这可是整个电气系统的半边天了5.连线工具，和网络标号的和网络标号左右一样，更直观一些，属于使用频率很高的工具6.到这里我们就已经画好一个简单的电子电路原理图了，它具备了电源、负载、电气连接关系，三个最基本的要素，下面我们来看看如何把它快速的变成PCB电路板！>>1.在Documents目录下新建一个*.PCB文件，这样做的目的是要让*.SCH和*.PCB在同一目录下2.添加自动布线要用到的封装库3.添加我给大家准备的用于教学的封装库,点击下载它,下载后用WINRAR解压4.这是添加好后的效果5.一定要把尺寸单位转换一下,英制实在是不爽到这里准备工作就做好了,进入SCH到PCB的转变>>1.先看看SCH中都有什么零件2.就是这个选项了,一个革命性的强大功能3.注意看一下中文注释4.如果遇到这个问题,说明SCH的里面还存在小的问题,注意看中文注释5.这是成功导入后的显示方面的一些技巧6.一些常用的技巧,补充一点,如要旋转元件的话,只要用鼠标按住元件然后按压键盘“空格键”即可7.画一个PCB的外型框8.做一个自己要的外型框，然后把PCB零件封装移动到里面去到了这里，我们就可以进入自动布线的操作了>>终于到自动布线啦!1.可以先看看尺寸是不是合适2.对元件进行一下布局,就是用鼠标拖动元件而已,键盘的“空格键”负责翻转元件3.自动布线之前要校验一下，看看是不是有错误！4.可以开始自动布线了5.这是自动布线之前的最后一步6.自动布线完成了，到这里你已经完成了对PROTEL99SE的一次快速穿越！下一步我们来看看SCh零件库中零件是如何创建出来的，用系统自带的零件库就是二个字“不爽”学会自己做SCH零件才能玩的随心所欲学会自己做PCB封装我们才能纵横四海做SCH零件了，很关键的一步，自力更生才可能走得更远！1.先来打开SCH文件，选中教学提供的那个SCH零件库，然后选编辑，进入SCH零件编辑器2.在这个现有的库中新建一个SCH零件3.先以做一个SCH电阻零件为例子说明一下，请注意看图中所有的中文注释！4.要注意SCH零件的管脚的电气连接有效点是有讲究的！仔细看一下下面这个图，注意看中文注释！5.用这个方法可以给零件库中的零件改名字6.最后是保存你的所有劳动成果，要提取的你的新零件需要重新启动PROTEL99SE到这里，我们已经学会了如何来做SCH零件了，下面我们再来看看如何做一个PCB封装>>1.打开在前几课已经做过的PCB，选择那个我给大家提供的封装库，然后按着图选择编辑按纽就进入了PCB封装编2.先把制式转换一下，改为公制3.新建一个PCB封装2.4.之后会出现这个对话框，是一个傻瓜精灵，选择取消，因为我们要做一个完全属于自己的封装5.注意：在做之前一定要把封装的起始位置定位成绝对中心，否者做好后的封装无法正常调用！6.如果对默认的封装名不满意，就需要改一个自己喜欢的7.这个是用来设置网格的标准，属于是个人喜好问题8.这个就是执行上一步后的对话框X9.可以开始做封装了，注意哪些中文注释，核心问题就是焊盘的名称，但愿你还记得做SCH零件的重点>>10.用这个功能可以知道我们做的封装的尺寸是不是精确的恭喜恭喜! 到这里，你已经学会了PROTEL的基本操作，剩下的是一些的特殊技巧和高级设置了>>前面我们走马观花的对SCH做了一些操作，这回我们来看看SCH中的一些高级设置和操作技巧1.看看如何对SCH的操作环境做一下合理的设置：2.这是对一些单方向3脚零件的反转技巧操作3.PROTEL本身也带有非常丰富的元件库，现在我们来看看如何来自动搜索出这些零件5.关闭PROTEL99SE时的技巧，如果你的电脑配置一般，分步的关闭可以避免死机和丢失你的成果关键操作是鼠标右键>>Close6.这是科学管理文件的典范,如果你的内存不是非常大,注意不要打开太多的并行任务7.文件做好后你会发现DDB的文件个头很大,同时你可能最需要里面的部分文件,如何做呢?那就是先导出然后再用压缩软件压缩!在PCB中,如何校验和查看PCB单个的网络连接情况1.这是一个很有用的功能,请注意看那些白色的线!2.变白的方法在PCB中给PCB补泪滴的具体操作仔细看这里,我们将学会做给PCB补泪滴的具体操作在PCB中给PCB做覆铜的具体操作这里我们可以知道给PCB做覆铜是多么的简单在PCB中如何找到我们要找的封装在PCB中如何找到我们要找的封装在PCB中如何打印出中空的焊盘(这个功能对于热转印制板比较有用) 让我们打印出中空的焊盘,这是一个关于热转印支PCB板的操作看看什么是热转印制板>>如何在PCB文件中加上漂亮的汉字在PCB文件上面加上汉字一直都是很多网友比较感兴趣的事情。

Protel99SE电路设计实例教程13(共13章)

Protel99SE电路设计实例教程13(共13章)
5
13.1.2 绘制A/D原理图
(3) 同样，以HEADER 4×2 为基础绘制放大器LF741， 如图13.4所示。在LF741中 有三个管脚为NC，注意引脚 属性的设置。绘制完成后将 元件保存为LF741。 (4) 绘制完成元件后，按照 芯片特性和电路原理，连接 电路图，连接完成的核心电 路如图13.5所示。 (5) 为了减少干扰，需要对 电源进行去耦，即在每个电 源的接入端进行电容滤波， 电路如图13.6所示。
(2)
(3)
(4)
(5)
13.2.2 绘制原理图
原理图既可以画在一个版面中， 也可以分不同的功能将原理图绘 制成层次式。下面分别介绍这两 种方案。 1．整图 2．自顶向下设计原理图
18
13.2.3 生成报表
生成报表的步骤如下。 (1)原理图绘制完成后，生成 网络表，以便进行PCB设计。 选择Design→Create Netlist菜 单命令，在弹出的设置对话框 中选择当前文档Active Project， 因为采用了层次设计方法，所 以网络范围要选择当前工程。 输出格式选择Protel 2，网络 标识的范围为Net Labels and Ports Global，选中Append sheet numbers to local和 Include un-named single pins， 如图13.59所示。 (2)生成的网络表如图13.60所 示。网络表分为两部分，前一 部分描述元件的属性，包括元 件的序号、封装形式和文本注 释。后一部分描述了电气连接， 作为起止标志。
14
13.1.4 案例点拨
对于高速模数转换器的电路设计，要注意遵循一定的 规则，否则可能造成信号噪声增大甚至根本没有数字 数据输出。在印制线路板的布局布线上，更是要十分 小心注意。根据经验，使用时应注意以下几点。

Protel 99SE 电路设计教程

Protel 99SE 电路设计教程

Protel99SE原理图设计文件类型
1、*.ddb文件 2、*.Sch文件 3、*.Lib文件 4、*.Net文件 5、*.Bom文件 6、*.ERC文件
设置原理图编辑器环境
进入环境 设置窗口 设置原理图图
纸参数 设置环境参数 加载或卸载系
统元件库
2、输入或绘制原理图
绘制原理图的电气部件
查找元件
元件属性设置
放置连线
电气连接点
选择Schmatic选项卡，选择Option选项组中的AutoJunction复选框
放置电源/接地端点
绘制网络标号
放置总线(Bus)

放置端口
放置电路模块
放置原理图图形部件
放置说明文字标注和文本框
绘制图形
3、修改和编辑原理图
Protel 99SE 电路设计教程
教学内容
EDA与Protel 基于PCB的电路设计流程 Protel 99SE软件概况 电路原理图设计 PCB设计 Protel 99SE电路仿真技术简介 实例
电路原理图设计
1、电子系统设计流程 2、Protel99SE绘制电路原理图基本流程 3、输入或绘制原理图 4、修改和保存原理图 5、原理图设计规则检查 6、打印输出原理图文件 7、生成与校对SPICE netlist 8、统计原理图信息
保存原理图
5、原理图设计规则检查
核对和排除错误
6、打印输出原理图文件
设置
设置
7、生成与校对SPICE netlist
执行Design|Create Netlist命令
SPICE netlist比较记录文件
8、统计原理图信息
1、设计概要
电子系统设计流程
电路模块的构想 电路原理图的设计 电路图校对、输出 产生网络表 印制电路板（PCB）的设计 PCB版图的检查、输出

Protel99SE教程 使用方法

Protel99SE教程 使用方法

2.2.4 设置原理图图纸
• 一般系统默认图纸的大小为B号图纸。当构思好原 理图后，最好能先根据构思的整体布局设置好图 纸的大小。当然，在画图中或以后可以再修改也 是可以的。
• 有两种方法可以改变图纸的大小。 在设计窗口中，单击鼠标右键选择浮动菜单下
的文档选项【Document Option…
2.2.5 装入元件库
Protel 99 SE使用教程
目录 第一章 Protel 99 SE简介 第二章 原理图设计 第三章 制作原理图元件 第四章 产生报表 第五章 印制电路板的设计 第六章 PCB图设计常用操作功能 第七章 创建自己的PCB元件 第八章 电路板的设计规则
第一章 Protel99SE简介
• 1.1 Protel 99 SE的组成 • 1.2 Protel 99 SE的运行环境 • 1.3 Protel 99 SE的操作环境及特点 • 1.4 电路板设计的基本步骤
• 首先，打开原理图管理浏览器。在工作窗口 为原理图编辑器窗口的状态下，单击设计管理器 顶部的【Browse Sch】标签即可打开原理图管理 浏览器窗口，如图2-13所示。
• 单击【Add/Remove】按钮，出现如图2-14所 示的添加/删除元件库对话框。
2.3 放置元件
2.3.1 利用浏览器放置元件
1.2 Protel 99 SE的运行环境
1．运行Protel 99 SE的推荐配置
CPU：≥Pentium II 400及以上PC机 内存：≥64M 显卡：支持800×600×16位色以上显示 光驱：≥24倍速
2．运行环境
• Windows NT/95/98及以上版本操作系统。 由于系统在运行过程中要进行大量的运算和
Part”。

1步1步教你用Protel99SE画电路图

1步1步教你用Protel99SE画电路图

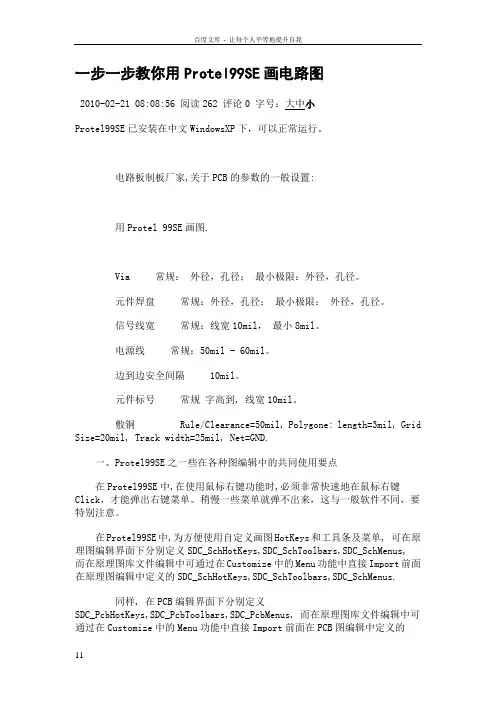

一步一步教你用Protel99SE画电路图2010-02-21 08:08:56 阅读262 评论0 字号：大中小Protel99SE已安装在中文WindowsXP下，可以正常运行。

电路板制板厂家,关于PCB的参数的一般设置:用Protel 99SE画图.Via 常规：外径，孔径；最小极限：外径，孔径。

元件焊盘常规：外径，孔径；最小极限：外径，孔径。

信号线宽常规：线宽10mil，最小8mil。

电源线常规：50mil - 60mil。

边到边安全间隔10mil。

元件标号常规字高到, 线宽10mil。

敷铜Rule/Clearance=50mil, Polygone: length=3mil, Grid Size=20mil, Track width=25mil, Net=GND.一、Protel99SE之一些在各种图编辑中的共同使用要点在Protel99SE中,在使用鼠标右键功能时,必须非常快速地在鼠标右键Click，才能弹出右键菜单。

稍慢一些菜单就弹不出来，这与一般软件不同，要特别注意。

在Protel99SE中,为方便使用自定义画图HotKeys和工具条及菜单, 可在原理图编辑界面下分别定义SDC_SchHotKeys,SDC_SchToolbars,SDC_SchMenus,而在原理图库文件编辑中可通过在Customize中的Menu功能中直接Import前面在原理图编辑中定义的SDC_SchHotKeys,SDC_SchToolbars,SDC_SchMenus.同样, 在PCB编辑界面下分别定义SDC_PcbHotKeys,SDC_PcbToolbars,SDC_PcbMenus, 而在原理图库文件编辑中可通过在Customize中的Menu功能中直接Import前面在PCB图编辑中定义的SDC_PcbHotKeys,SDC_PcbToolbars,SDC_PcbMenus.二、Protel99SE之原理图SCH制作使用要点□ 从原理图生成元件清单时,可以在Protel格式的BOM文件中调整各列宽度,一般以各列标题或各列内容中最宽的为准。

项目13Protel99se-PCB图制作

项目13Protel99se-PCB图制作
实训项目13 Protel 99sePCB图制作Protel 99 SE
13.1 实训目的
1、掌握添加/编辑元件的封装； 2、理解网络表、层、节点、过孔等概念； 3、掌握布线的一般规则； 4、掌握手动布线和调整
实训项目13 Protel 99sePCB图制作
2. 实训原理
Protel 99 SE
1. 常用报表生成
Protel 99 SE
13.2.3 PCB板的简单设计
例如放置一个7812的三端稳压管，选择
，
输入参数如图，点击ok，则得到
实训项目13 Protel 99sePCB图制作
13.2 实训原理
Protel 99 SE
13.2.3 PCB板的简单设计
4、元件封装属性的修改： 元件与元件封装接脚脚位的一致性： 设计中常碰到一些元件的封装接脚焊盘编号与其 对应的元件引脚号不一致，致使元件在原理图中 的连接关系不能在PCB图中以“飞线”形式反映出 来，所以在原理图的元件引脚编号与其封装的接 脚焊盘编号一定要一致。
注意：为简化生产工艺，应尽量减少过孔；
实训项目13 Protel 99sePCB图制作
13.2 实训原理
Protel 99 SE
13.2.3 PCB板的简单设计
6、PCB图的外观调整
1 设置信号线宽度； 设置输入、地线和电源线宽度； 调整文字标注：可以对电路板或元件作文字说明，以便电路的安装与维 修。文字标注一般放在丝印层，而且尽量不要放在焊盘和过孔上，否则 会因钻孔而使文字不完整。一定要放置在铜膜层，就不能与其他铜膜走 线接触，否则容易造成短路。另外，也可调整文字位置和字体大小。
实训项目13 Protel 99sePCB图制作
13.2 实训原理

电路原理图与电路板设计Protel 99SE教程

电路原理图与电路板设计Protel 99SE教程

《计算机辅助电路设计》实验指导书实验一：熟悉PROTEL99原理图设计环境一、实验目的及要求：1.掌握建立设计数据库、进入原理图编辑器的方法；2.熟悉设置原理图设计环境的方法；3.熟悉原理图管理器、元件库管理器的功能。

二、实验内容：1.启动Protel 99,在D盘新建一个文件夹,用自己的班级和学号命名,并在文件夹中建立一个名为MyDesign1.ddb数据库。

2.在内容1的基础上,建立名为Firstsch的原理图,并进入原理图设计窗口。

3.熟悉设计管理器、元件库管理器的功能。

4.设置原理图设计环境。

三、实验步骤：（一）安装与启动Protel 99SE运行Protel99 SE光盘上的setup.exe,根据提示安装，系列号：Y7ZP-5QQG-ZWSF-K858；桌面快捷方式或开始菜单\程序\Protel 99\Protel 99SE启动程序。

（二）新建数据库文件1．最小化Protel 99SE程；2．在D盘建立一个文件夹，用自己的班级和学号命；3．执行菜单命令：File/New；4．在Location（位置）页面的Database File Name栏输入“MyDesign1.ddb”；5．点击Location（位置）页面的Browse更改存盘路径为”D 盘建立的文件夹”；6.可以在Password页面输入密码，也可以不输入；7.点击“OK”，创建“MyDesign1.ddb”设计数据库文件，并将其存入到“D 盘建立的文件夹”；8.观察工作区左边的设计管理器“Explorer”,在树形目录结构中列出了“MyDesign1. ddb”设计数据库文件；9.点击设计管理器“Explorer”中“MyDesign1.ddb”设计数据库文件左边的“+”，可以看到“MyDesign1.ddb”文件包含三个默认的文件夹，与工作区中的三个文件夹对应。

(三)新建原理图文件并进入原理图编辑器1．执行菜单命令：File/New（新建文件），就出现了新建（各种）文件的对话框；2．在对话框中选“Schematic document”,单击”OK“，建立原理图文件，默认名称为”sheet1“，此时“sheet1”为绿色选中状态；3．在名称“sheet1”为绿色选中状态时，更改原理图文件名称为”Firstsch”,或正常情况下单击文件名称，过一秒钟“sheet1”为绿色选中状态，更改原理图文件名称为”Firstsch”；4.双击“Firstsch”图标，进入原理图编辑器；5.点击工作区顶端的窗口标签，可以完成不同窗口间的切换，在窗口标签上单击鼠标右键，选择第一项，可以关闭窗口；（四）原理图设计环境设置1.显示状态栏Protel99SE默认的绘图环境状态栏应该是存在的，如果没有，执行菜单命令：View视图/Status Bar状态栏。
