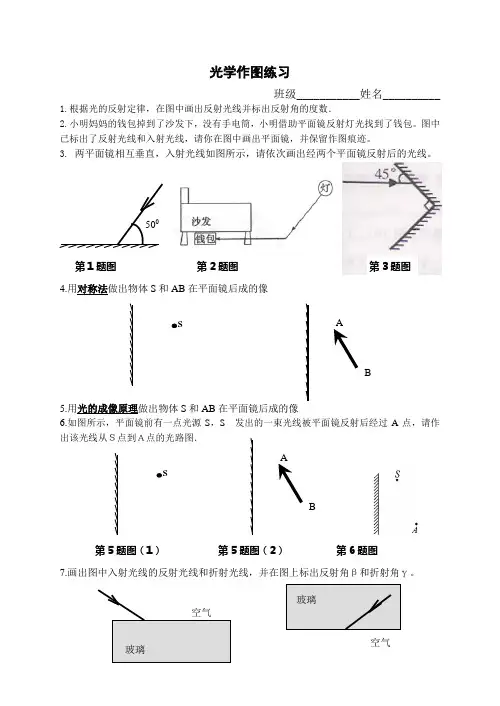

光学作图练习
班级___________姓名__________
1.根据光的反射定律，在图中画出反射光线并标出反射角的度数．
2.小明妈妈的钱包掉到了沙发下，没有手电筒，小明借助平面镜反射灯光找到了钱包。
图中已标出了反射光线和入射光线，请你在图中画出平面镜，并保留作图痕迹。
3. 两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。
第1题图 第2
题图 第3题图 4.用对称法做出物体S 和AB 在平面镜后成的像
5.用光的成像原理做出物体S 和AB
在平面镜后成的像
6.如图所示，平面镜前有一点光源S ，S 发出的一束光线被平面镜反射后经过A 点，请作出该光线从Ｓ点到Ａ点的光路图．
第5题图（1） 第5
题图（2） 第6题图
7.画出图中入射光线的反射光线和折射光线，并在图上标出反射角β和折射角γ。
500 A B A B 空气
8.如图所示，一束光线斜射向一块玻璃砖的侧面。
请画出光线进入玻璃砖的折射光线和 从玻璃砖的另一侧面射出时的折射光线。
9.如图所示，一束单色光从空气射到玻璃三棱镜的AB 面，请画出从AC 面出射的折射光线。
第8题图 第9题图
10.完成凸透镜、凹透镜的光路图
11.根据凸透镜成像原理画出物体在凸透镜中所成的像。

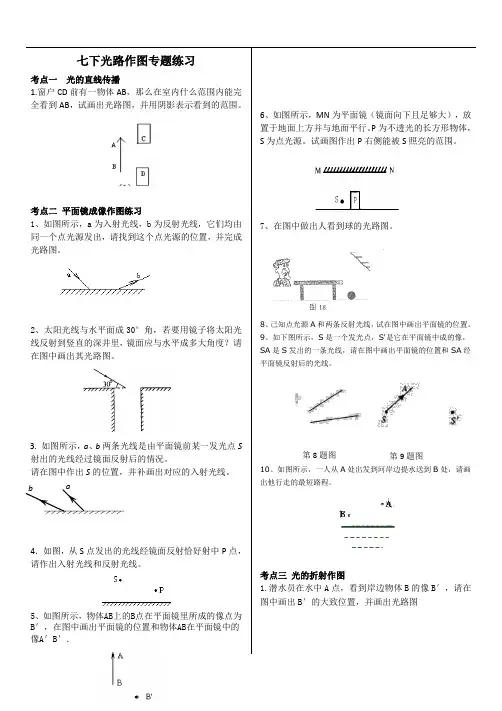

a b 七下光路作图专题练习考点一光的直线传播1.窗户CD前有一物体AB，那么在室内什么范围内能完全看到AB，试画出光路图，并用阴影表示看到的范围。
考点二平面镜成像作图练习1、如图所示，a为入射光线，b为反射光线，它们均由同一个点光源发出，请找到这个点光源的位置，并完成光路图。
2、太阳光线与水平面成30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度？请在图中画出其光路图。
3. 如图所示，a、b两条光线是由平面镜前某一发光点S 射出的光线经过镜面反射后的情况。
请在图中作出S的位置，并补画出对应的入射光线。
4．如图，从S点发出的光线经镜面反射恰好射中P点，请作出入射光线和反射光线。
5、如图所示，物体AB上的B点在平面镜里所成的像点为B＇，在图中画出平面镜的位置和物体AB在平面镜中的像A＇B＇．6、如图所示，MN为平面镜（镜面向下且足够大），放置于地面上方并与地面平行。
P为不透光的长方形物体，S为点光源。
试画图作出P右侧能被S照亮的范围。
7、在图中做出人看到球的光路图。
8、己知点光源A和两条反射光线，试在图中画出平面镜的位置。
9、如下图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。
10、如图所示，一人从A处出发到河岸边提水送到B处，请画出他行走的最短路程。
考点三光的折射作图1.潜水员在水中A点，看到岸边物体B的像B′，请在图中画出B′的大致位置，并画出光路图第8题图第9题图2.请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）．考点四透镜作图练习1.完成下列光路图。

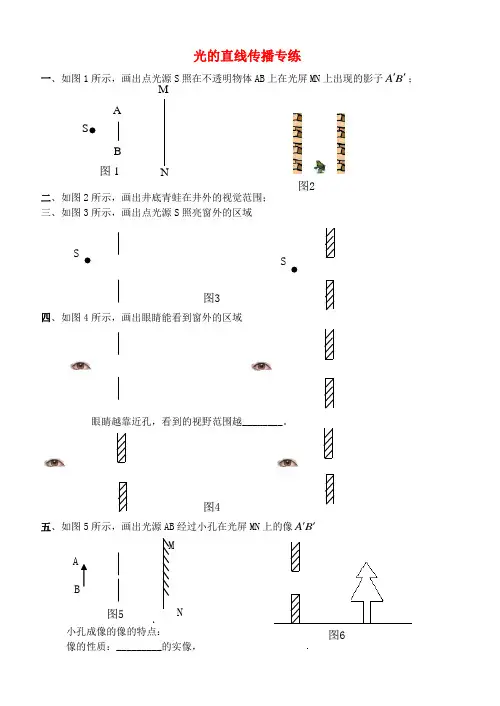

光的直线传播专练一、如图1所示，画出点光源S 照在不透明物体AB 上在光屏MN 上出现的影子B A ''；二、如图2所示，画出井底青蛙在井外的视觉范围；三、如图3所示，画出点光源S 照亮窗外的区域四、如图4所示，画出眼睛能看到窗外的区域眼睛越靠近孔，看到的视野范围越________。
五、如图5所示，画出光源AB 经过小孔在光屏MN 上的像B A ''小孔成像的像的特点： 像的性质：_________的实像， AB M N S 图1 S S 图3 图2 图4 MN A B图5 图6像的大小：与像到小孔的距离与物到小孔的距离的比值有关，且比值越大，像越______，像的形状：与小孔的大小，形状无光，只与物体的形状有关。
六、如图6所示，画出在室内看到室外整棵树全貌的区域。
平面镜成像一、作出电光源S 在平面镜中的所成的像S '二、作出光源AB 在平面镜中所成的像B A ''三、作出物体在平面镜中所成的像四、根据物体AB 及其像B A ''作出平面镜的位置五、读出上图所示的时钟在平面镜中的时刻分别是__________ 、___________六、平面镜前有一个发光点S，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的位置。
SSSA B A B A B A B ABBC A光的反射（一）一、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数；二、作出下列反射现象中的入射光线，反射光线或平面镜；三、已知一束光与水平方向成︒30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置；四、潜望镜中两块平面镜平行放置与水平方向成︒45夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路；五、已知一束光与水平面夹角为︒60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示；六、两块平面镜相互成︒60角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角=θ_________，完成光路。
