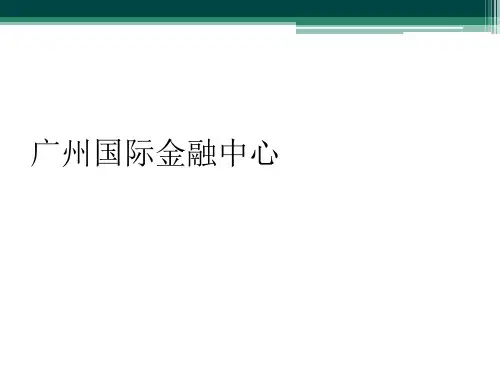

广州国际金融中心

主塔楼位置基础底板厚2.5m，基础底板面标高-19.1m
主塔楼桩基础布置图
结构抗震设计
广州西塔建筑平面及体型规则、对称、简 洁，为结构抗震设计创造了良好的条件。
根据GB50223—2008《建筑工程抗震设 防分类标准》及GB50011—2001《建筑抗震 设计规范》,西塔抗震设防类别属乙类 ,设防烈 度 7度 ,设计地震加速度0.1g,II类场地,设计地 震分组为第一组。
建筑完工后的外形毫无意外的与当初竞标 阶段的计算机效果图几乎完全一致。
它成了广州城市天际线中引入注目的超高 层建筑，光滑玻璃外表皮的曲面形态，营 造出高雅气质；内在的斜交网格结构使外 观效果更加丰富。从建筑上来说，简洁明 快的建筑形态、功能表达以及建筑材料成 就了其独特的建筑风格。
Thank you!
Introduction
广州国际金融中心（昵称：广州西塔）
总用地面积31084.96㎡，总建筑面积448736㎡
主塔楼地下4层，基础底板面标高-19.1m；地上 103层，塔楼总高度432m；（加上直升机停机坪总 高度达到440米） 两栋副楼为地上28层；5层的裙楼标高25m
工程于2005年12月26日动工，先进行基坑支护 及土石方工程；2006年9月完成施工图设计，2008 年底主体结构封顶。施工按照核心筒、楼层、斜交 网格结构以及幕墙的顺序逐步进行。2010年底竣工 交付使用
功能划分
主塔楼1—65层为智能化超甲级写字楼，
69—100层为白金五星级酒店（四季酒店），设388间客 房；
12、13、30、31、48、49、66、67、68、81层为避难 层或设备层；
101—103层为设备及观光层；屋顶设直升机平台。
酒店式公寓分为南北两翼，设于裙楼上部7—28层，共 286户，建筑高度99.4m。裙楼地上5层，北侧设超高档 商场（国际名牌旗舰店），南侧为多功能会议展览厅。 裙楼完成面标高25.0m，结构标高24.0m。
地下室4层，除地下一层北侧有一部分商业用房及大型餐 厅外，其余为设备机房和地下停车库，停车位1747个。
办公标准层平面 （23层）
Hale Waihona Puke Baidu 酒店客房标准层平面 （78层）
结构类型与布置
GFIC采用采用巨型钢管混凝土柱菱形斜交网 格外筒+钢筋混凝土内筒的筒中筒体系。
69层以上，由于建筑使用功能的需要，取消了 核心筒的内墙，仅保留部分核心筒外墙并向内倾斜， 电梯井道移至核心筒外，形成巨型钢管混凝土柱斜 交网格外筒+剪力墙结构体系。
西塔外周边共30根钢管混凝土斜柱于空间 相贯，节点层间距离27m；73层以下每节点层间 分6层，层高4.5m；其余分8层，层高3.375m。
基础模式及特点
主塔楼位置基础底板已到达中微风化泥质粉砂岩层。 考虑到部分柱位下岩石裂隙较发育，采用人工挖孔桩 （墩）基础，持力层均为微风化粉砂岩或砾岩，设计要 求岩样天然湿度单轴抗压强度不小于13MPa。桩径 3200~4800mm，桩长约6—13m。单桩竖向承载力特征值 为110000kN~247000kN。部分桩有抗拔要求，单桩抗拔 承载力特征值为5000kN~15000kN。
楼盖结构体系：首层以下及核心筒内采用钢筋 混凝土梁板，板厚130～200mm。内外筒之间采用钢 －混凝土组合楼盖；梁跨度约8～15m，工字钢梁高 一般为450mm，跨度较大处加高至600mm；办公楼层 板厚一般为110mm，酒店楼层板厚一般为130mm，板 跨度较大处局部加厚。
结构特点
广州西塔修长挺拔，高宽比达6.5，平面呈 圆弧三角形。外周边由六段曲率不同的圆弧构 成；立面由首层至31层外凸，31层至103层内收， 在剖面上，外立面曲线从底层至约三分之一楼 高处形成最大外围，然后向上尺寸逐步缩减， 形成直入云霄的纺锤外形。整个建筑外立面简 洁典雅，以复杂的曲面造型为基础，三个外立 面各垂直半径5.1KM、平面半径71m、转角半径 10m。
由于工程所处的地理位置 ,广州西塔结
构的构件截面承载力及侧向刚度需求由风 荷载所控制。计算表明,风荷载引起的结地
震作用构基底剪力和倾覆弯矩约分别为 《抗规 》7度小震作用下的 2.10、2.65 倍 , 对于地震作用而言,结构的超强系数较大,使
得不增加或少增加结构用料而达到更高的 抗震性能目标成为可能 , 即预期达到大震弹 性,巨震（超设防烈度地震）可修。
