初中物理电表示数变化分类练习

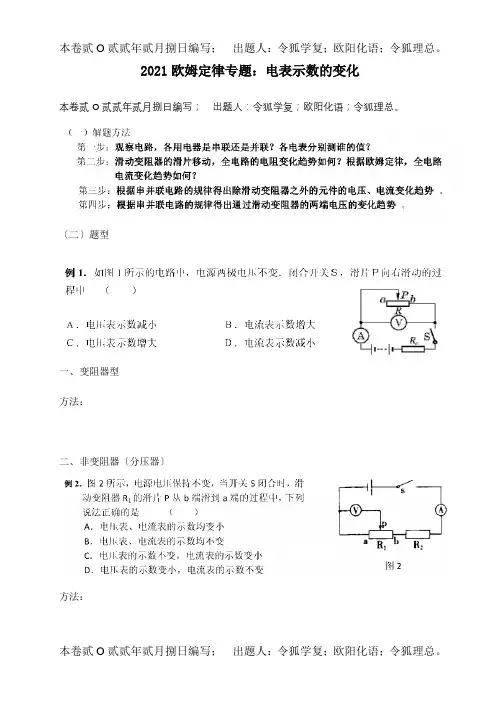

2021欧姆定律专题：电表示数的变化本卷贰O贰贰年贰月捌日编写；出题人：令狐学复；欧阳化语；令狐理总。

〔二〕题型一、变阻器型方法：二、非变阻器〔分压器〕方法：三、开关型〔〕方法：方法：四、组合型[专项练习]1．如图1所示，R为定值电阻，电源电压不变，当滑动变阻器R＇的滑片向右挪动时，以下说法中，正确的选项是( )A、电流表示数变大、电压表示数变小B、电流表示数变小、电压表示数变大图1 图2C、电流图3 表、电压表示数都变小 D、电流表、电压表示数都变大2．如图2电路，电源电压不变，开关S闭合。

在滑动变阻器滑片P向右挪动的过程中，以下判断正确的选项是 ( )A．电压表示数不变 B．电压表示数变大C．电压表示数变小级 D．电压表示数先变大后变小3．小丽同学设计了如图3所示的电路，当地闭合开关s后，电压表的读数将 ( ) A．变小 B．不变 C．变大 D无法判断4.如图4所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的图4 滑片P向上挪动时，以下判断正确的选项是〔〕A．三只电表的示数都变大B．三只电表的示数都变小C．电表A1的示数变小，电表V、A2的示数都不变D．电表A1、A2的示数都变小，电表V的示数不变5．如图5所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上挪动，那么：( )A．电流表示数增大，电压表V1示数增大，V2示数减小B．电流表示数减小，电压表V1示数减小，V2示数增大C．电流表和电压表V1的示数不变，电压表V2的示数减小D．电流表和电压表V1 V2示数都不变6.图6所示电路中，当开关S闭合，甲、乙两表是电压表时，示数之比U甲：U乙=3：2，当开关S断开，甲、乙两表都是电流表时，那么两表的示数之比I甲：I乙为〔〕A.2：1B. 3：1C. 2：3D. 1：37.如图7所示的电路中，R为定值电阻，R1为滑动变阻器，当变阻器的滑片P由中点c向b端滑动时，电流表和电压表的示数变化情况是〔〕A．电压表的示数变大，电流表的示数变小B．电压表的示数不变，电流表的示数变大C．电压表的与电流表的比值将变小D．电压表的示数不变，电流表的示数变小图6 图5 图78.如图8所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向左挪动时，电流表和电压表示数的变化情况是〔〕A.电流表的示数变小，电压表的示数变大B.电流表的示数变小，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变大，电压表的示数变小9.如图9所示的电路中．电源电压不变，R为定值电阻，当开关S闭合后，滑片P从右端向左端挪动的过程中，以下说法正确的选项是〔〕A．电流表示数逐渐变小B．电压表示数不变C．电压表示效变大D．电压表示数变小10．图10为小强同学连接的实验电路。

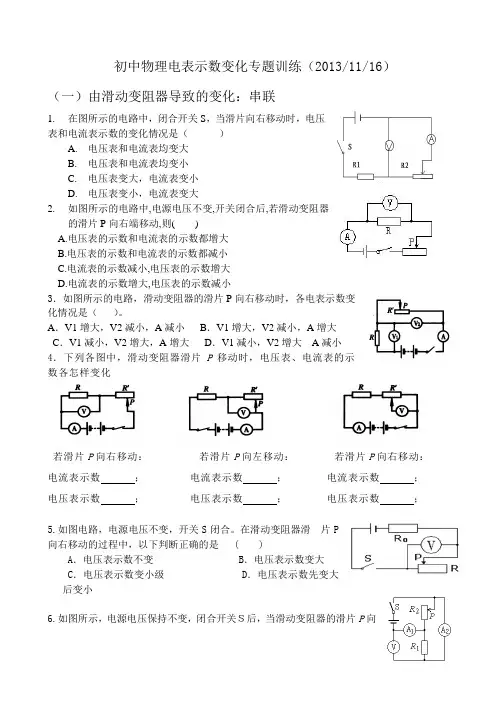

初中物理电表示数变化专题训练（2013/11/16）（一）由滑动变阻器导致的变化：串联1. 在图所示的电路中，闭合开关S ，当滑片向右移动时，电压表和电流表示数的变化情况是（ ）A. 电压表和电流表均变大B. 电压表和电流表均变小C. 电压表变大，电流表变小D. 电压表变小，电流表变大2. 如图所示的电路中,电源电压不变,开关闭合后,若滑动变阻器的滑片P 向右端移动,则( )A.电压表的示数和电流表的示数都增大B.电压表的示数和电流表的示数都减小C.电流表的示数减小,电压表的示数增大D.电流表的示数增大,电压表的示数减小3．如图所示的电路，滑动变阻器的滑片P 向右移动时，各电表示数变化情况是（ ）。

A ．V1增大，V2减小，A 减小B ．V1增大，V2减小，A 增大C ．V1减小，V2增大，A 增大D ．V1减小，V2增大 A 减小4．下列各图中，滑动变阻器滑片P 移动时，电压表、电流表的示数各怎样变化若滑片P 向右移动： 若滑片P 向左移动： 若滑片P 向右移动： 电流表示数 ； 电流表示数 ； 电流表示数 ； 电压表示数 ； 电压表示数 ； 电压表示数 ；5.如图电路，电源电压不变，开关S 闭合。

在滑动变阻器滑 片P向右移动的过程中，以下判断正确的是 ( )A ．电压表示数不变B ．电压表示数变大C ．电压表示数变小级D ．电压表示数先变大后变小6.如图所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的滑片P向上移动时，下列判断正确的是（ ）A ．三只电表的示数都变大B ．三只电表的示数都变小C ．电表A 1的示数变小，电表V 、A 2的示数都不变D ．电表A 1、A 2的示数都变小，电表V 的示数不变7.图为小强同学连接的实验电路。

当闭合开关S ，将滑动变阻器的滑片 P 向右滑动时( )A ．电压表的示数减小，电流表的示数增大B ．电压表的示数增大，电流表的示数减小C ．电压表和电流表的示数都增大D ．电压表和电流表的示数都减小（二）由开关导致的变化：并联1.如图所示的电路中开关均闭合时，灯L 正常发光；若电源电压不变，当开关S2断开后，则（ ）A. 灯L 变亮，电流表示数增大B. 灯L 变亮，电流表示数减小C. 灯L 的亮度不变，电流表示数增大D. 灯L 的亮度不变，电流表示数减小2.如图所示的电路，当开关S 断开时，电流表的示数是1A ，开关闭合时，电流表的示数将（ ）。

中考物理专题复习---电表示数变化和电路故障一、滑动变阻器导致的电表示数变化1.如图1，当滑片P向左移动时，电流表示数将，电压表示数将2.如图2，当滑片P向右移动时，电流表示数将，电压表示数将3.如图3，当滑片向左移时，电压表示数将，电流表A1示数，A2示数，4.如图4，滑片向左移，灯泡亮度将_____（填“变亮”、“变暗”、“不变”），电流表示数_______，电压表示数____，电压表与电流表示数的比值______。

图1图2图3图45.如图5，滑片P向左移，电流表示数_____，电压表示数______。

6.如图6，当滑片P向左移动时，电流表示数_____，电压表示数______。

7.如图7，当滑片P向右移动时，A1表示数_____，A2表示数_____和V表示数_____8.如图8，滑片向左移，灯泡亮度将_____（填“变亮”、“变暗”、“不变”），电流表示数_______，电压表示数____，图5图6图7图8二、开关状态引起的电表示数变化9.如图9，先闭合S，再闭合S’，S’从断开到闭合，电流表的示数将______。

10.如图10，先闭合S1再闭合S2，S2从断开到闭合电压表的示数将____，电流表的示数将______。

11.如图11，R1、R2、R3阻值相等。

只闭合S时，电流表示数是I；再闭合S1电流表示数为_____；再闭合S2，电流表示数为____。

（两空均填I的倍数如1/2I,2I，3I等）图9图10图11三、电路故障引起的电表示数变化分析：串联电路的故障现象12.在如图所示的电路中，电源电压不变。

闭合电键S，电路正常工作。

过了一会儿，两个电表的示数均变大，则下列判断中正确的是（）A电阻R可能短路，灯L变亮。

B灯L一定断路。

C电阻R一定断路，灯L变暗。

D灯L一定短路。

13.在如图所示的电路中，电源电压不变。

闭合电键S，电路正常工作。

过了一段时间，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（）A灯L可能断路，电流表的示数变小。

判断电压表、电流表示数变化的习题集及答案班级 姓名 1．如图1所示，闭合开关S 后，将滑动变阻器滑片P 向左移动时，电流表的示数 变大、电压表示数的示数变大[选填“变大”“变小”或“不变”]2.　如图2所示。

当滑动变阻器滑片向右移动时，电压表示数不变、电流表A 1的示数不变 电流表A2的示数变小[选填“变大”“变小”或“不变”]3． 如图3所示电路中，电源电压不变，闭合开关S 1，把变阻器的滑片P 向左移动时（A ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大4.如右图所示的电路中，电源两端的电压保持不变。

闭合开关S ，将滑动变阻器的滑片P 向右移的过程中电压表V1示数不变、电压表V 2示数变大、电流表A 1的示数变小[选填“变大”“变小”或“不变”]5.如下图所示,开关闭合后,当滑动变阻器滑片P 向右滑动过程中 电流表的读数变小、电压表的读数变大[选填“变大”“变小”或“不变”]6.如图6所示，电源电压保持不变时,当滑动变阻器滑片P 向右滑动过程中【 C 】A ．电压表V 示数变小B ．电流表A 1示数变大C ．电流表A 2示数不变D ．电流表A 2示数变小7．在图7所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P 向右端滑动时（ B ）A ．电流表示数减小，电压表示数减小B ．电流表示数不变，电压表示数不变C ．电流表示数增大，电压表示数减小D.电流表示数减小，电压表示数增大8.如右图所示的电路，开关S 闭合后，将滑动变阻器的滑片P向右滑动的过程中，电流表的读数 变小、电压表的读数图5变小、[选填“变大”“变小”或“不变”] 灯泡亮度变暗。

[选填“变亮”“变暗”或“亮度不变”]9．如图所示电路，电源电压恒定，R 0为定值电阻，R 为滑动变阻器．闭合开关S 后，在滑动变阻器滑片P 向左滑动的过程中A ．电流表A 1的示数变小B ．电流表A 2的示数变大C ．电压表V 的示数变小D ．电灯的亮度变暗10．小明同学在物理实践活动中，设计了上图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R’是滑动变阻器，R 是定值电阻，电源电压恒定。

判断电压表电流表示数变化的习题集 班级 姓名1．如图1所示，闭合开关S 后，将滑动变阻器滑片P 向左移动时，电流表的示数 变大 、电压表示数的示数变大[选填“变大”“变小”或“不变”]2. 如图2所示。

当滑动变阻器滑片向右移动时，电压表示数不变、电流表A 1的示数不变电流表A2的示数变小[选填“变大”“变小”或“不变”]3． 如图3所示电路中，电源电压不变，闭合开关S ，把变阻器的滑片P 向左移动时（ A ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大4.如右图所示的电路中，电源两端的电压保持不变。

闭合开关S ，将滑动变阻器的滑片P 向右移的过程中电压表V1示数不变、电压表V 2示数变大、电流表A 1的示数变小[选填“变大”“变小”或“不变”]5.如下图所示,开关闭合后,当滑动变阻器滑片P 向右滑动过程中 电流表的读数变小、电压表的读数变大[选填“变大”6.如图6所示，电源电压保持不变时,当滑动变阻器滑片P 向右滑动过程中【 C 】A ．电压表V 示数变小B ．电流表A 1示数变大C ．电流表A 2示数不变D ．电流表A 2示数变小7．在图7所示的电路中，电源电压不变．闭合开关后，滑动变阻器的滑片P 向右端滑动时（ B ）A ．电流表示数减小，电压表示数减小B ．电流表示数不变，电压表示数不变C ．电流表示数增大，电压表示数减小D.电流表示数减小，电压表示数增大图1 图2 P V A S SR 1 A 2 A 1 V P R 2 图58.如右图所示的电路，开关S闭合后，将滑动变阻器的滑片P向右滑动的过程中，电流表的读数变小、电压表的读数变小、[选填“变大”“变小”或“不变”] 灯泡亮度变暗。

[选填“变亮”“变暗”或“亮度不变”]9．如图所示电路，电源电压恒定，R0为定值电阻，R为滑动变阻器．闭合开关S后，在滑动变阻器滑片P向左滑动的过程中A．电流表A1的示数变小B．电流表A2的示数变大C．电压表V的示数变小D．电灯的亮度变暗10．小明同学在物理实践活动中，设计了上图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，其中R’是滑动变阻器，R是定值电阻，电源电压恒定。

2024年中考物理专题复习—电表示数变化量问题
一、定值电阻+滑动变阻器U -I 图像
R 1为定值电阻，R 2为滑动变阻器，P 从一端滑至另一端。

电路图
U-I 图像
R 1两端电压：U 1=IR 1
y =kx （k >，k ≠0）一次函数，且过原点
R 2两端电压：U 2=U 电源－U 1U 2=－IR 1+U 电源
y =kx +b （k <0，k ≠0）
求：U 电源
方法一：看情况
串联电路，各部分电压之和等于总电压U 电源=U 1+U 2或者U 电源=U +U =2U 方法二：当I =0时
U 2=0×R 1+U 电源→U 2=U 电源（截距）可看作是与V 2并联处断路
二、定值电阻+定值电阻+滑动变阻器U -I 图像
R 0、R 1为定值电阻，R 2为滑动变阻器，P 从一端滑至另一端。

R 1两端电压：U 1=IR 1方法一：延长R 2图像，与U 轴截距
R 0两端电压：U
0=IR
R 2两端电压：U 2=U 电源－（U 1+U 0）
U 2=－I （R 1+R 0）+U 电源
有的人一看图，立马写出：U 电源=6V+4V=10V ，对不对？R 0消失了？它不分担电压吗？
方法二：
10U R R I ∆=+∆→1012=30
0.4R R +=ΩV
A
R 1=20Ω，R 0=10Ω，U 电源=6V+4V+0.2A ×10Ω=12V （当I =0.2A 时）
三、变化量归类1.
2.
3. 4.
四、巩固演练。

电流表电压表示数变化专项练习班级__________姓名_________1．如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是（）A．电流表示数增大，电压表示数增大B．电流表示数减小，电压表示数增大C．电流表示数不变，电压表示数不变D．电流表示数减小，电压表示数不变2．在图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向左移动时，电流表A的示数将____ ，电压表V与电压表V1示数的差值将____ 。

（均选填“变大”、“变小”或“不变”）3．如图所示，电源电压不变，滑动变阻器的滑片P从a 端滑到b端的过程中（）A．电流表、电压表示数都减小B．电流表、电压表示数都增大C．电流表示数减小、电压表示数增大D．电流表示数增大、电压表示数减小4．如图所示电路，电源两端的电压一定，开关S1闭合，如果要使电压表示数减小，电流表的示数增大，则下列操作一定可行的是( )A．滑动变阻器的滑片P向上移B．滑动变阻器的滑片P向下移C．开关S2闭合，滑动变阻器的滑片P向下移D．开关S2闭合，断开开关S1，滑动变阻器的滑片P不动5.在右图所示电路中，电源电压保持不变。

闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是( )A.电压表的示数不变，电流表的示数变大B.电压表的示数变大，电流表的示数变大C.电流表的示数与电流表的示数同时变大D.电流表的示数与电流表的示数同时变小6.如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是( )A.电压表和电流表示数都变小B.电压表和电流表示数的比值变大C.电压表示数变大，灯变暗D.电流表示数变大，灯变亮7、如图所示的电路中，电源电压恒定不变，当电键K闭合时（）A．电压表示数变小，电流表示数变小，灯变暗B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数不变，电流表示数不变，灯的亮度不变D．电压表示数不变，电流表示数变小，灯变暗8．如图所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。

初三物理优秀生第一次辅导专题：电表示数变化问题【典型例题】一、开关型：由开关的断开与闭合实现电路的转换，引起电表示数变化例1、在如下左图所示的电路中，R1、R2是定值电阻，电源电压U保持不变。

当开关S1由断开变为闭合时，电压表、电流表的示数如何变化？例2、上右图示电路中，电源电压保持不变。

闭合开关S后，开关S1由断开到闭合，电流表A1和A 示数如何变化？二、变阻器型：由滑动变阻器滑片移动导致接入电路电阻改变，引起电路中电流表、电压表示数的变化。

例3、如下左图，开关闭合后，当滑动变阻器滑片向左移动过程中（）A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大例4、如图所示，电源电压保持不变时，闭合开关S，当滑动变阻器滑片P向右滑动过程中（）A.电压表V示数变小B．电流表A1示数变大C．电流表A2示数不变 D．电流表A2示数变小例5、在图甲、乙所示的电路中，闭合开关后，将滑动变阻器滑片P由A向B滑动的过程中，各表示数如何变化？【针对练习】1．（2014•宜宾）如下左图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表是显示的数据来反应水位升降情况．水位最低时，滑杆P随位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确的是（）A．当水位不变时，则电压表示数不变，指示灯不亮B．当水位下降时，则电压表示数变小，指示灯变亮C．当电压表示变大，指示灯变暗，则表明水位上升D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线2．（2014•东营）某兴趣小组为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如上中图所示电路，热敏电阻的阻值随温度的升高而减小．闭合开关，当温度升高时，电压表和电流表的示数变化情况是（）A．电流表和电压表示数均变小 B．电流表和电压表示数均变大C．电流表示数变小，电压表示数变大D．电流表示数变大，电压表示数变小3.如上右图所示是小梅同学设计的风力传感器的原理图，其中弹簧左端固定，右端和滑动变阻器R2的滑片P固定在一起，A、B间有可收缩的导线，R1为定值电阻。

中考物理专项练习练习电表示数变化完整版（完整版资料，可直接使用，可编辑，推荐下载）2021中考物理专项练习练习-电表示数变化（粤沪版）1、如图4所示，电路中的电源电压保持不变。

闭合开关后，将滑动变阻器的滑片P由图中位置向A点移动时，电表V1、V2、A的示数变化正确的选项是〔〕A、V1减小，V2减小，A增大B、V1增大，V2减小，A增大C、V1增大，V2减小，A减小D、V1减小，V2增大，A减小解析：2、如图2所示电路，电源两端的电压一定，开关S1闭合，S2断开。

如果使电压表和电流表的示数均增大，那么以下操作一定可行的是A、滑动变阻器的滑片P向右移B、滑动变阻器的滑片P向左移C、滑动变阻器的滑片P不动，闭合开关S2D、滑动变阻器的滑片P不动，断开开关S1解析：3、如图3所示，电源电压不变，当开关闭合，滑动变阻器的滑片P由图示位置向A点滑动的过程中，以下判断正确的选项是〔〕电压表示数增大，电流表示数增大B、电压表示数不变，电流表示数增大C、电压表示数减小，电流表示数减D、电压表示数不变，电流表示数减小解析：4、如图12所示电路中，电源电压不变，闭合开关S，在滑动变阻器的滑片P向右移的过程中，A1、A2、V的示数变化情况是〔〕A、A1变小、A2不变、V不变B、A1变小、A2变小、V不变C、A1变小、A2不小、V变大D、A1变大、A2不变、V变小解析：5、如图所示的电路，电源电压保持不变，闭合开关后，灯L能够发光，当滑片P 向左滑动过程中，以下判断正确的选项是A、电压表示数变小，电流表示数变大B、电压表示数变大，电流表示数变小C、电压表示数变大，电流表示数变大D、电压表示数变小，电流表示数变小解析：6、如图2所示的电路，电源电压和灯丝电阻保持不变，开关S闭合后，在滑动变阻器滑片向左滑动过程中，电压表V的示数＿＿＿＿，电流表A1的示数＿＿＿＿，电流表A2的示数＿＿＿＿.（填“变大”、“变小”或“不变”）解析：7、如图8所示，电源电压恒定不变，当S闭合，滑动变阻器的滑片向右移动过程中，以下说法正确的选项是（）A、灯泡变亮，电压表读数不变B、灯泡变暗，电压表读数变小C、灯泡变亮，电压表读数变大D、灯泡变亮，电压表读数变小解析：8、如下图所示的电路，当开关由断开变为合上时，各表的示数变化为【】A、两表的示数都变小B、两表的示数都变大C、电流表的示数变大，电压表的示数变小D、电流表的示数变大，电压表的示数不变解析：9、如下图所示，当滑动变阻器的滑片P向左滑动时，电流表和，电压表的示数变化是【】A、电流表、示数变小，电压表示数变大B、电流表、示数变小，电压表示数不变C、电流表、示数变大，电压表示数变大归纳与反思：1、用字母表示数（一）一、填空：1、学校有图书4000本，又买来ａ本，现在一共有（）本。

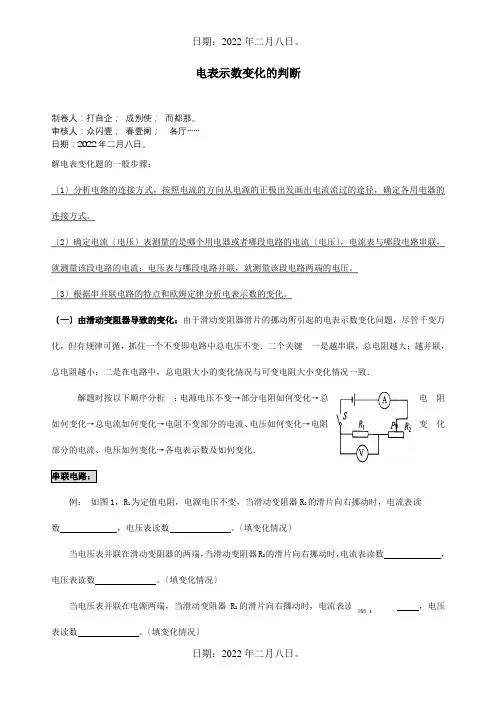

电表示数变化的判断制卷人：打自企；成别使；而都那。

审核人：众闪壹；春壹阑；各厅……日期：2022年二月八日。

解电表变化题的一般步骤：〔1〕分析电路的连接方式，按照电流的方向从电源的正极出发画出电流流过的途径，确定各用电器的连接方式。

〔2〕确定电流〔电压〕表测量的是哪个用电器或者哪段电路的电流〔电压〕，电流表与哪段电路串联，就测量该段电路的电流；电压表与哪段电路并联，就测量该段电路两端的电压。

〔3〕根据串并联电路的特点和欧姆定律分析电表示数的变化。

〔一〕由滑动变阻器导致的变化：由于滑动变阻器滑片的挪动所引起的电表示数变化问题，尽管千变万化，但有规律可循，抓住一个不变即电路中总电压不变．二个关键一是越串联，总电阻越大；越并联，总电阻越小；二是在电路中，总电阻大小的变化情况与可变电阻大小变化情况一致．解题时按以下顺序分析：电源电压不变→部分电阻如何变化→总电阻如何变化→总电流如何变化→电阻不变部分的电流、电压如何变化→电阻变化部分的电流、电压如何变化→各电表示数及如何变化．串联电路：例：如图1，R1为定值电阻，电源电压不变，当滑动变阻器R2的滑片向右挪动时，电流表读数，电压表读数。

〔填变化情况〕当电压表并联在滑动变阻器的两端，当滑动变阻器R2的滑片向右挪动时，电流表读数，电压表读数。

〔填变化情况〕当电压表并联在电源两端，当滑动变阻器R2的滑片向右挪动时，电流表读数，电压图1表读数。

〔填变化情况〕图6针对训练一：1.如图2所示电路中,电源电压不变,开关闭合后,假设滑动变阻器的滑片P向右端挪动,那么( )C.电流表的示数减小,电压表的示数增大D.电流表的示数增大,电压表的示数减小2．如图3所示的电路，滑动变阻器的滑片P 向右挪动时，各电表示数变化情况是〔 〕。

A ．V 1增大，V 2减小，A 减小 B ．V 1增大，V 2减小，A 增大 C ．V 1减小，V 2增大，A 增大 D.V 1减小，V 2增大 A 减小3．以下各图4中，滑动变阻器滑片P 挪动时，电压表、电流表的示数各怎样变化：假设滑片P 向右挪动： 假设滑片P 向左挪动： 假设滑片P 向右挪动：电流表示数 ； 电流表示数 ； 电流表示数 ； 电压表示数 ； 电压表示数 ； 电压表示数 ； 4．如图5所示的电路，当滑动变阻器的滑片向右挪动时，电流表、电压表的示数变化情况分别是〔 〕A ．变大，变大B ．变小，变小C ．变小，不变D ．变大，不变5. 图6是汽车、摩托车油量表〔实际上就是电流表〕原理示意图，R ′是定值电阻，R 是滑动变阻器，那么 ( ) A ．向油箱里加油时，电流表示数变大图3图4图5VAVVR R R RSSSSR 1R 1R 1R 1A B C DB ．燃油消耗下降时，电流表示数变大C ．燃油全部耗尽时，电流表将被烧坏D ．油箱加油过满时，电流表将被烧坏6.小明设计了如图7所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。

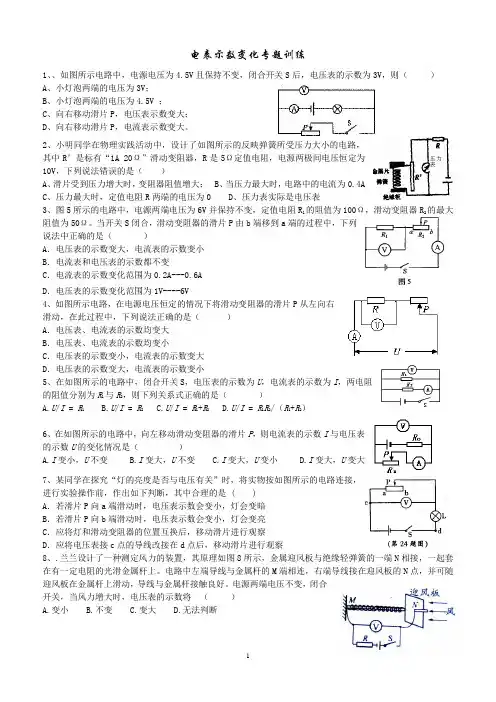

电表示数变化专题训练1、、如图所示电路中，电源电压为4.5V且保持不变，闭合开关S后，电压表的示数为3V，则（）A、小灯泡两端的电压为3V；B、小灯泡两端的电压为4.5V ；C、向右移动滑片P，电压表示数变大；D、向右移动滑片P，电流表示数变大。

2、小明同学在物理实践活动中，设计了如图所示的反映弹簧所受压力大小的电路，其中R’是标有“1A 20Ω”滑动变阻器，R是5Ω定值电阻，电源两极间电压恒定为10V，下列说法错误的是（）A、滑片受到压力增大时，变阻器阻值增大；B、当压力最大时，电路中的电流为0.4AC、压力最大时，定值电阻R两端的电压为0D、压力表实际是电压表3、图5所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为100Ω，滑动变阻器R2的最大阻值为50Ω。

当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（）A．电压表的示数变大，电流表的示数变小B．电流表和电压表的示数都不变C．电流表的示数变化范围为0.2A---0.6AD．电压表的示数变化范围为1V----6V4、如图所示电路，在电源电压恒定的情况下将滑动变阻器的滑片P从左向右滑动，在此过程中，下列说法正确的是（）A．电压表、电流表的示数均变大B．电压表、电流表的示数均变小C．电压表的示数变小，电流表的示数变大D．电压表的示数变大，电流表的示数变小5、在如图所示的电路中，闭合开关S，电压表的示数为U，电流表的示数为I，两电阻的阻值分别为R1与R2，则下列关系式正确的是（）A.U/I = R1B.U/I = R2C.U/I = R1+R2D.U/I = R1R2/（R1+R2）6、在如图所示的电路中，向左移动滑动变阻器的滑片P，则电流表的示数I与电压表的示数U的变化情况是（）A.I变小，U不变B.I变大，U不变C.I变大，U变小D.I变大，U变大7、某同学在探究“灯的亮度是否与电压有关”时，将实物按如图所示的电路连接，进行实验操作前，作出如下判断，其中合理的是 ( )A．若滑片P向a端滑动时，电压表示数会变小，灯会变暗B．若滑片P向b端滑动时，电压表示数会变小，灯会变亮C．应将灯和滑动变阻器的位置互换后，移动滑片进行观察D．应将电压表接c点的导线改接在d点后，移动滑片进行观察8、.兰兰设计了一种测定风力的装置，其原理如图8所示，金属迎风板与绝缘轻弹簧的一端N相接，一起套在有一定电阻的光滑金属杆上。

电表示数变化练习题1.一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（）A．变大、变大 B．变大、变小C．变小、变小 D．变小、变大2.如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大 B．变大，变小C．变小，变小 D．变小，变大3.如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是（）A. 电压表表示数变大B. 电流表示数变小C. 灯L的亮度不变D. 电路的总功率变小4.如图，电源电压恒定，闭合S2，断开S1和S3，两电表均有示数；再断开S2，同时闭合S1和S3，此时（）A. 电流表示数变小，电压表示数变大B. 电流表示数变大，电压表示数变小C. 两表示数均变小D. 两表示数均变大5.如图所示的电路，电源电压保持不变。

闭合开关S，滑片P由中点逐渐向右移动的过程中（）A．电压表V2的示数变小B．电流表A的示数不变C．电压表V1示数与电流表A示数的比值变大D．电压表V1示数与电压表V2示数的差值不变6.如图所示的电路中，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P向左移动时，电流表A1和A2示数的变化情况分别是（）A．变小、变小 B．变大、变大C．变大、不变 D．变小、不变7.利用如图所示的装置可以制作一个电子秤，关于该电子秤的相关知识，下列说法正确的是 ( )A．称得的重物越重时，电压表的示数越大B．称得的重物越重时，电流表的示数越大C．电流表改装成电子秤的表盘，表盘刻度是均匀的D．将电压表和电流表位置互换，电子秤仍能正常使用V1A1A2R1R1R2V1V28.如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动，电表的变化情况是（ ）A.电压表和电流表示数都变小B.电压表和电流表示数都变大C.电压表示数变大，电流表示数变小D.电压表示数变小，电流表示数变大9.如图所示的电路中，电源电压保持不变．闭合开关S 后，当滑动变阻器的滑片P 向左移动时，下列判断正确的是（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变大，电压表示数变大C ．电流表示数变小，电压表示数变大D ．电流表示数变小，电压表示数变小10.在如图所示电路中，电源电压不变，当滑动变阻器的滑片P 向右移动的过程中，下列说法正确的是（ ）A ．电流表的示数变小B ．电压表的示数变小C ．电流表的示数不变D ．电压表的示数变大11.如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P 向左移动时，三个电表的示数变化情况是（ ）A ．A 的示数变小，V 1的示数变大，V 2的示数变小B ．A 的示数变大，V 1的示数变小，V 2的示数变大C ．A 的示数变小，V 1的示数不变，V 2的示数变大D ．A 的示数变大，V 1的示数不变，V 2的示数变小12.如图所示，电源电压保持不变，闭合开关 S0 滑动变阻器R 的滑片向右移动的过程中，下列说法正确的是（ ）A ．闭合开关 S ，若甲、乙均为电压表，则两表示数均变小B ．断开开关 S ，若甲、乙均为电流表，则两表示数均变大C ．闭合开关 S ，若甲、乙均为电压表，则甲示数不变，乙示数变大D ．断开开关 S ，若甲、乙均为电流表，则乙示数不变，甲示数变大13.如图11所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向右滑动时，下列判断正确的是（ ）A.电压表示数变大，电流表示数变大B.电压表示数变小，电流表示数变小C.电压表示数变小，电流表示数变大D.电压表示数变大，电流表示数变小14.如图所示电路，电源电压不变．闭合开关后，当滑动变阻器的滑片P 向右滑动时（ ）A ．两表的示数都减小B ．两表的示数都不变C ．电压表的示数不变，电流表的示数减小D ．电压表的示数减小，电流表的示数增大15.如图所示电路，电源电压保持不变，其中R 0、R 1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（ ）A ．电流表A 示数变小B ．电压表V 1示数变小C ．电压表V 2示数变小D ．R 0两端的电压变小16.闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）A ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值17.小阳设计一个天然气泄漏检测电路，如图甲所示，R 为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R 0为定值电阻，电源电压恒定不变．则下列说法正确的是（ ）A ．天然气浓度增大，气敏电阻阻值增大B ．天然气浓度减小，电流表示数变大C ．天然气浓度增大，电压表示数变小D ．天然气浓度减小，电压表与电流表示数的比值不变18.如图所示，灯泡L 1和L 2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关S 由闭合到断开，电路中（ ）A ．L 1变亮，电压表示数变小B ．L 1变暗，电流表示数变大C ．L 2亮起来，电压表示数变大D ．L 2亮起来，电流表示数变小19.如图所示,电源电压恒定,当开关S 闭合时( )A.V 表示数变小,A 表示数变大B.V 表示数变大,A 表示数变小C.V 表示数不变,A 表示数变小D.V 表示数不变,A 表示数变大20.如图所示，电源电压保持不变，开关S 1已闭合，若再闭合开关S 2，则下列分析正确的是（ ）A ．电压表示数变大B ．电流表A 1示数变大C ．电流表A 2示数变大D ．小灯泡的亮度不变21.如图所示的电路中，电源电压保持不变，电键S 1闭合、S 2断开时，当滑动变阻器的滑片P 向右移动，电压表的示数与电流表的示数的比值将 ；若将电键S 2也闭合，电压表的示数将 。

电表变化练习二 2016.10（第1页）1、在如图1所示的电路中，电源两端的电压不变，闭合开关，灯泡正常发光，当滑动变阻器的滑片P 向右滑动的过程中，下列说法正确的是A ．灯泡变亮，电压表V 1示数变大B ．灯泡变暗，电压表V 1示数变大C ．电压表V 1示数变小，电流表A 的示数变小D ．电压表V 2示数变大，电流表A 的示数变小 2、如图2电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器 R 2的滑片P 向右移动，在此过程中 A ．电流表A 示数变大，电压表V 2示数变小 B ．电流表A 示数变大，电压表V 1示数变小日起，驾驶员醉驾要负刑事责任。

利用酒精测试仪可以检测驾驶员是否酒后驾车。

如所示是一种酒精测试仪的原理图， R 1为一个定值电阻， R 体浓度的增大而增大，检测时，电源电压不变,闭合开关S ，如果驾驶员呼出的酒精气体浓度越大，那么A ．电压表示数越大 B ．电压表示数不变 C ．电压表示数越小 D ．电流表示数越大4、光敏电阻的阻值随光照强度的增大而减小，将光敏电阻 R 、定值电阻 R 0、电流表、电压表、开关和电源连接成如图4所示的电路。

闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是 A ．电流表和电压表示数均变小 B ．电流表和电压表示数均变大C ．电流表示数变小，电压表示数变大D ．电流表示数变大，电压表示数变小5、图5为某科技创新小组设计的水位计工作原理图，容器中的绝缘浮子随水位的升降带动滑动变阻器R 的滑片P 升降，并通过电压表V 显示的数据来反应水位的升降情况。

L 是一个指示灯，电路各部分接触良好。

当容器中的水位最低时，滑片P 位于变阻器R 的a 端。

则A ．当水位不变时，电压表V 示数不变，指示灯L 不亮B ．当水位上升时，电压表V 示数变小，指示灯L 变亮C ．当水位上升时，电压表V 示数变大，指示灯L 变暗D ．当水位下降时，电压表V 示数变大，指示灯L 变亮 6、如图6是一种自动测定油箱内油面高度的装置，R 2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时 A ．电压表和油量表示数都变大 B ．电压表和油量表示数都变小C ．电压表示数变小，油量表示数变大D ．电压表示数变大，油量表示数变小7、小明观察了市场上的测重仪后，设计了如图7所示四个电路（R 是定值电阻，R 1是滑动变阻器）．可以测量人体重的电路是图2L图5A B C D图7电表变化练习二 2016.10（第2页）8、图8所示电路中，电源电压保持不变，闭合开关S 后，下列判断正确的是A ．电流表、电压表示数均变大B ．电流表、电压表示数均变小C ．电流表示数变大，电压表示数不变D ．电流表示数变小，电压表示数变大9、在如图9所示的电路中，电源电压不变，闭合电键S ，当滑动变阻器的滑片P 向右移动时，则 A 电流表A 与A 2的示数的比值将减小B 电压表V 的示数与电流表A 的示数的比值将减小C 电压表V 的示数与电流表A 的示数的乘积将增大D 电流表A 与A 1的示数的比值将减小 10、图10所示的电路中，电源电压保持不变。

AV2V1图B欧姆定律习题课一 电表示数变化（串联）时各电表示数的变化. RR ′二.如图,电源电压为6V,灯泡电阻为8Ω,变阻器的 最大阻值为20Ω1.滑片由a 滑到b,电表的示数变化范围? L a bR2.如 的示数为 , 的示数为多少?3.如 的示数为3V , 的示数为多少?4.如 的量程为0~, 的量程为0~3V,为电表的安全使用,变阻器连入的阻值范围应为多少?三. 如图,电源电压为6V,灯泡电阻为8Ω,变阻器的最大阻值为20Ω, 的量程为0~, 的量程为0~3V, 为电表的安全使用,变阻器连入的阻值范围应为多少?A V1V2图A A V A V V A A V A V欧姆定律习题课二 电表示数变化（并联）I 1 R 1如右图,滑片向左移动,R 2 , R 总II 2 R 2并联电路的总电阻随其中一个电阻的增大而 .a b当滑片移至b 端时的总电阻为 .注意:虽然电阻是导体本身的一种性质,其大小于跟电压与电流无关,但总电阻的含义是指该电路对电流的阻碍作用等效于多大的一个电阻,这一个电阻就叫做这段电路的总电阻.练习: R 2=10Ω R 2=10Ω R 1=5Ω R 1=5Ω a b a bab 间的总电阻为 ab 间的总电阻为1. R 12.R 1R 2 SR 2 S闭合S, 的示数 S 由闭合到断开, 示数 ,示数 示数3.R 2 (1).P 向下滑动,R 1 P (2) P 移至最上端,(3)如R2为0~20Ω, 示数为6V, 示数为,求:○1R 1 ○2如 的量程为0~, 的量程为0~3A,为使电表不损坏,变阻器连入的阻值范围应为多少?4.如图,电源电压为6V,R 2=30Ω,R 1为0~120Ω的变阻器,求S 闭合后,P 从中点向右端滑动时,电流表示数的变化范围.AA A1VA2A2 A1 V A1V A A A1 V A A1 V V A1 A1 A欧姆定律习题课三 分状态解题1.电源电压不变,电流表的示数为,当把一个阻值为5Ω A,求R 值.R分析:○1计算题解法. 根据电源电压不变,列出总电压相等的方程○2选择填空题解法:根据欧姆定律,U 不变,如I 总为原来几倍，则R 总为原来的 直接对电阻关系列式 2．如图，AB 间接40Ω电阻时，电流表示数为，AB 间接一不为0的R ′,电流表的示数为，则R 可能为多少？ A ○1 ○2 1=3R 2,R 1R 2串联接在电源上，通过R 1的电流为I 1;当只用R 11I 2,则I 1:I 2= （列电压相等的方程；列电流比的表达式；乘积法求比值）4．要使电流表的示数增大为原来的4倍，应给R 联 的电阻。

九年级物理电学-电表示数变化和电路故障专题一、滑动变阻器导致的电表示数变化1.如图1，当滑片P向左移动时，电流表示数将变大，电压表示数将变大2.如图2，当滑片P向右移动时，电流表示数将变小，电压表示数将变大3.如图3，当滑片向左移时，电压表示数将不变，电流表A1示数变小，A2示数变小，4.如图4，滑片向左移，灯泡亮度将变暗（填“变亮”、“变暗”、“不变”），电流表示数变小，电压表示数变大，电压表与电流表示数的比值变大。

图 1 图 2 图3 图45.如图5，滑片P向左移，电流表示数不变，电压表示数变大。

6.如图6，当滑片P向左移动时，电流表示数变大，电压表示数不变。

7.如图7，当滑片P向右移动时，A1 表示数变小，A2 表示数变小和 V 表示数不变8.如图8，滑片向左移，灯泡亮度将变亮（填“变亮”、“变暗”、“不变”），电流表示数变大，电压表示数变小，图5 图6 图7 图8二、开关状态引起的电表示数变化9.如图9，先闭合S，再闭合S’，S’从断开到闭合，电流表的示数将变大。

10.如图10，先闭合S1再闭合S2，S2从断开到闭合电压表的示数将变大，电流表的示数将变大。

11.如图11，R1、R2、R3阻值相等。

只闭合S时，电流表示数是I；再闭合S1电流表示数为__2I__；再闭合S2，电流表示数为__4I__。

（两空均填I的倍数如1/2I,2I，3I等）图9 图10 图11三、电路故障引起的电表示数变化分析：串联电路的故障现象12.在如图所示的电路中，电源电压不变。

闭合电键S，电路正常工作。

过了一会儿，两个电表的示数均变大，则下列判断中正确的是（ D）A 电阻R可能短路，灯L变亮。

B 灯L一定断路。

C 电阻R一定断路，灯L变暗。

D 灯L一定短路。

13.在如图所示的电路中，电源电压不变。

闭合电键S，电路正常工作。

过了一段时间，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（D）A 灯L可能断路，电流表的示数变小。

专题8动态电路电表示数的变化刷难关母题学大招1 滑变型动态电路分析技巧1如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P 缓慢向右移动的过程中( )A.电压表示数变大，电流表示数变小B.电压表示数变大，电流表示数变大C.电压表示数不变，电流表示数变大D.电压表示数不变，电流表示数变小子题练变式变电路图2[2023山东青岛期中，中]如图所示，R₁是定值电阻，R₂是滑动变阻器，电源电压保持不变，当滑动变阻器R₂的滑片P向b端滑动时，以下说法正确的是( )A.电压表V的示数变大B.电流表A₁的示数变大C.电流表A₂的示数变小D.电压表V的示数与电流表A₂的示数的比值不变C子题练变式变连接方式3[中]如图所示，电源电压不变，闭合开关，当滑动变阻器滑片P 向左移动时，下列判断正确的是( )A. A示数变大，V₁示数变小，V₂示数不变B. A示数变大，V₁示数变小，V₂示数变大C. A示数变小，V₁示数变大，V₂示数变小D. A示数变小，V₁示数变小，V₂示数变大C子题练变式电表互换位置4[偏难]如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是( )A.在甲图中，电压表Ⅴ示数不变，电流表A₁、A₂示数均变大B.在甲图中，电流表A₁示数变小，电压表V、电流表A₂示数均不变C.在乙图中，电压表V₁示数不变，电流表A、电压表V₂示数均变小D.在乙图中，电压表V₂示数变大，电流表A示数变小，电压表V₁示数不变C子题练变式未知电表类型5[2024 吉林白山期中,偏难]如图所示是小亮设计的电子拉力计的简化电路，将拉环向右拉动的过程中，电表a 和b中有一块表的示数随拉力的增大而增大。

电路中所有元件均正常工作，金属弹簧的电阻忽略不计，下列说法正确的是( )A.图中α表和b表都应为电流表B.定值电阻两端的电压变小C. a表应是电流表，其示数变小D. b表和a表示数的比值变小母题学大招2 多开关型动态电路分析技巧6[中]如图所示是小欣研究并联电路电流特点的实物图，保持电源电压不变，闭合开关S。

中考总复习·物理——第二阶段·重点题型训练·电学部分·电表示数的变化中考总复习·物理——第二阶段·重点题型训练·电学部分·滑动变阻器的作用第三部分——电学部分·电表示数的变化1、如图所示电路，当滑动变阻器的滑片P向a端滑动的过程中，电流表、电压表示数的变化情况是（）A．电流表示数变大B．电流表示数变小C．电压表示数变大D．电压表示数变小2、如图所示，电源电压不变，当开关闭合，滑动变阻器的滑片P向右移动时，下列说法正确的是（）A、电流表的示数变大B、电压表的示数不变C、电压表的示数变小D、灯泡变暗3、如图所示电路中，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（）A、灯泡变暗，电压表示数变大B、电路消耗的总功率变小，电压表示数不变C、灯泡变亮，电压表示数不变D、电路消耗的总功率变大，电压表示数变大4、如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是（）A．电流表示数变小，电压表V2示数不变B．电流表示数变大，电压表V1示数不变C．电流表示数变小，电压表V2示数变小D．电流表示数变大，电压表V1示数变大5、如图所示，电源电压不变，当滑动变阻器的滑片向b端移动的过程中，下列说法正确的是（）A．电流表的示数变大B．电压表的示数变大C．小灯泡的亮度不变D．电路中的总功率变大6、如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时，下列说法中正确的是（）A．电压表示数变小，电路消耗的总功率减小B．电流表示数变小，电阻R1消耗的电功率大C．电压表示数变大，电压表与电流表示数之比不变D．电流表示数变大，电压表与电流表示数之比不变7、如图所示的电路中，电源电压和灯泡电阻保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，则（）A．电流表示数增大，电压表示数减小12345题6题7题8题第 2 页第 3 页。

有关电表示数变化的欧姆定律计算题1．如右下图1所示电路，已知滑动变阻器R 2的变化范围为0～50Ω，R 1=10Ω，电源电压为6V ， 求电流表的示数变化范围。

2、如图2所示的电路，电源电压U 为12V 且保持不变。

R 1=10Ω，R 2是0～50Ω的滑动变阻器。

求当变阻器的滑片移动时，电流表、电压表的示数变化范围。

3、如图3所示的电路中，已知电源电压U=15V ，滑动变阻器的电阻值为0~10Ω，电阻R 1=15Ω，试求：（1）电流表示数的变化范围；（2）电压表示数的变化范围。

4、如图4所示的电路中，已知电源电压U=15V ，滑动变阻器的电阻值为0~10Ω，电阻R 1=15Ω，试求：（1）电流表示数的变化范围；（2）电压表示数的变化范围。

5．如右下图5所示电路，已知滑动变阻器R 2的变化范围为0～50Ω，电源电压为6V的示数为0.6A ，求 R 1的阻值和电流表示数变化范围。
