数字电子技术基础第五版期末知识点总结 新

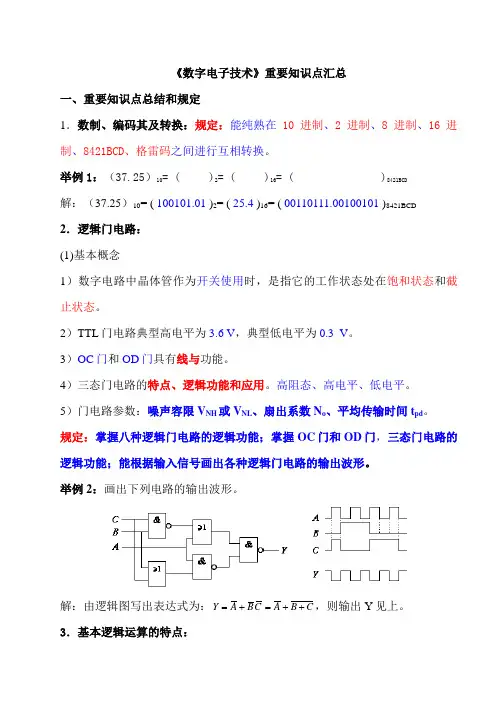

《数字电子技术》重要知识点汇总一、重要知识点总结和规定1．数制、编码其及转换：规定：能纯熟在10进制、2进制、8进制、16进制、8421BCD、格雷码之间进行互相转换。

举例1：（37.25）10= ( )2= ( )16= ( )8421BCD解：（37.25）10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD2．逻辑门电路：(1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处在饱和状态和截止状态。

2）TTL门电路典型高电平为3.6 V，典型低电平为0.3 V。

3）OC门和OD门具有线与功能。

4）三态门电路的特点、逻辑功能和应用。

高阻态、高电平、低电平。

5）门电路参数：噪声容限V NH或V NL、扇出系数N o、平均传输时间t pd。

规定：掌握八种逻辑门电路的逻辑功能；掌握OC门和OD门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。

举例2：画出下列电路的输出波形。

解：由逻辑图写出表达式为：C=+=，则输出Y见上。

Y++BBAAC3．基本逻辑运算的特点：与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变 1， 1 变零；规定：纯熟应用上述逻辑运算。

4. 数字电路逻辑功能的几种表达方法及互相转换。

①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有也许取值组合及其相应的函数值所构成的表格。

②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。

③卡诺图：是由表达变量的所有也许取值组合的小方格所构成的图形。

④逻辑图：是由表达逻辑运算的逻辑符号所构成的图形。

⑤波形图或时序图：是由输入变量的所有也许取值组合的高、低电平及其相应的输出函数值的高、低电平所构成的图形。

数字电子技术基础第五版期末知识点总结摘要：《数字电子技术基础》作为电子工程领域的基础教材，涵盖了数字逻辑电路设计的基本原理和应用。

本文将对第五版教材的核心知识点进行总结，以帮助学生复习和掌握课程内容。

**关键词：**数字电子技术；逻辑电路；知识点总结；期末复习一、引言数字电子技术是现代电子工程的核心，它涉及到从基本的逻辑门到复杂的集成电路设计。

《数字电子技术基础》第五版为学生提供了一个全面了解数字电子世界的平台。

二、数字逻辑基础数制与编码：介绍了二进制、十进制、十六进制数制及其转换方法，以及常见的编码方式如BCD码、格雷码等。

逻辑代数基础：详细讲解了逻辑代数的基本规则、逻辑门电路的设计和逻辑表达式的化简。

三、逻辑门电路基本逻辑门：包括与门(AND)、或门(OR)、非门(NOT)、异或门(XOR)和同或门(NOR)等。

复合逻辑门：介绍了通过基本逻辑门组合形成的复合门，如与非门(NAND)、或非门(NOR)等。

四、组合逻辑电路编码器和解码器：编码器将输入的二进制数转换为对应的输出信号，解码器则相反。

多路选择器：根据选择信号从多个输入中选择一个输出。

加法器：包括半加器和全加器，是构成算术逻辑单元(ALU)的基础。

五、时序逻辑电路触发器：包括SR触发器、JK触发器、D触发器和T触发器等，是构建时序逻辑电路的基础。

寄存器和计数器：寄存器用于存储数据，计数器则用于实现计数功能。

存储器：介绍了RAM和ROM的基本概念和应用。

六、脉冲波形的产生和整形555定时器：一种多功能的集成电路，可用于产生精确的时间延迟和振荡。

施密特触发器：用于消除噪声和稳定信号边缘。

七、半导体存储器随机存取存储器(RAM)：可以随机访问和修改存储的数据。

只读存储器(ROM)：存储的数据在制造时写入，用户不能修改。

八、数字系统设计系统设计流程：从需求分析到系统实现的整个设计过程。

硬件描述语言(HDL)：如VHDL和Verilog，用于设计和模拟复杂的数字电路。

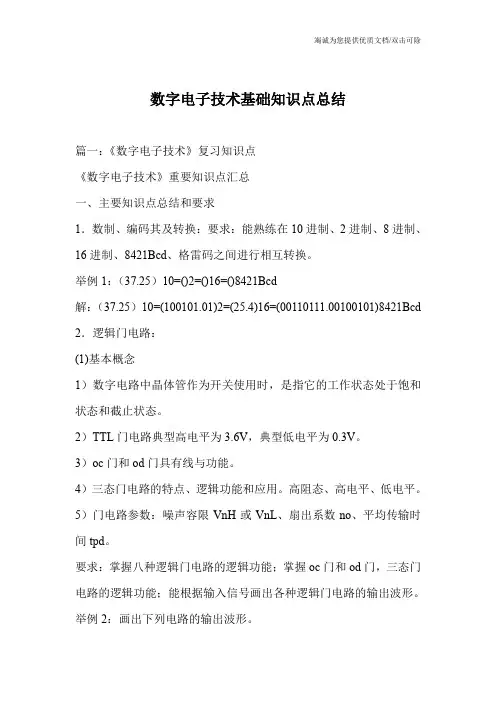

数字电子技术基础知识点总结篇一：《数字电子技术》复习知识点《数字电子技术》重要知识点汇总一、主要知识点总结和要求1．数制、编码其及转换：要求：能熟练在10进制、2进制、8进制、16进制、8421Bcd、格雷码之间进行相互转换。

举例1：（37.25）10=()2=()16=()8421Bcd解：（37.25）10=(100101.01)2=(25.4)16=(00110111.00100101)8421Bcd 2．逻辑门电路：(1)基本概念1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。

2）TTL门电路典型高电平为3.6V，典型低电平为0.3V。

3）oc门和od门具有线与功能。

4）三态门电路的特点、逻辑功能和应用。

高阻态、高电平、低电平。

5）门电路参数：噪声容限VnH或VnL、扇出系数no、平均传输时间tpd。

要求：掌握八种逻辑门电路的逻辑功能；掌握oc门和od门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。

举例2：画出下列电路的输出波形。

解：由逻辑图写出表达式为：Y?a?Bc?a?B?c，则输出Y见上。

3．基本逻辑运算的特点：与运算：见零为零，全1为1；或运算：见1为1，全零为零；与非运算：见零为1，全1为零；或非运算：见1为零，全零为1；异或运算：相异为1，相同为零；同或运算：相同为1，相异为零；非运算：零变1，1变零；要求：熟练应用上述逻辑运算。

4.数字电路逻辑功能的几种表示方法及相互转换。

①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。

②逻辑表达式：是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。

③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。

④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。

⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。

第1章 数字逻辑概论1.1 复习笔记一、模拟信号与数字信号 1．模拟信号和数字信号 （1）模拟信号在时间上连续变化，幅值上也连续取值的物理量称为模拟量，表示模拟量的信号称为模拟信号，处理模拟信号的电子电路称为模拟电路。

（2）数字信号 与模拟量相对应，在一系列离散的时刻取值，取值的大小和每次的增减都是量化单位的整数倍，即时间离散、数值也离散的信号。

表示数字量的信号称为数字信号，工作于数字信号下的电子电路称为数字电路。

（3）模拟量的数字表示①对模拟信号取样，通过取样电路后变成时间离散、幅值连续的取样信号； ②对取样信号进行量化即数字化；③对得到的数字量进行编码，生成用0和1表示的数字信号。

2．数字信号的描述方法（1）二值数字逻辑和逻辑电平在数字电路中，可以用0和1组成的二进制数表示数量的大小，也可以用0和1表示两种不同的逻辑状态。

在电路中，当信号电压在3.5～5 V 范围内表示高电平；在0～1.5 V 范围内表示低电平。

以高、低电平分别表示逻辑1和0两种状态。

（2）数字波形①数字波形的两种类型非归零码：在一个时间拍内用高电平代表1，低电平代表0。

归零码：在一个时间拍内有脉冲代表1，无脉冲代表0。

②周期性和非周期性周期性数字波形常用周期T 和频率f 来描述。

脉冲波形的脉冲宽度用W t 表示，所以占空比100%t q T=⨯W③实际数字信号波形在实际的数字系统中，数字信号并不理想。

当从低电平跳变到高电平，或从高电平跳到低电平时，边沿没有那么陡峭，而要经历一个过渡过程。

图1-1为非理想脉冲波形。

图1-1 非理想脉冲波形④时序图：表示各信号之间时序关系的波形图称为时序图。

二、数制 1．十进制以10为基数的计数体制称为十进制，其计数规律为“逢十进一”。

任意十进制可表示为：()10iDii N K ∞=-∞=⨯∑式中，i K 可以是0～9中任何一个数字。

如果将上式中的10用字母R 代替，则可以得到任意进制数的表达式：()iR ii N K R ∞=-∞=⨯∑2．二进制（1）二进制的表示方法以2为基数的计数体制称为二进制，其只有0和1两个数码，计数规律为“逢二进一”。

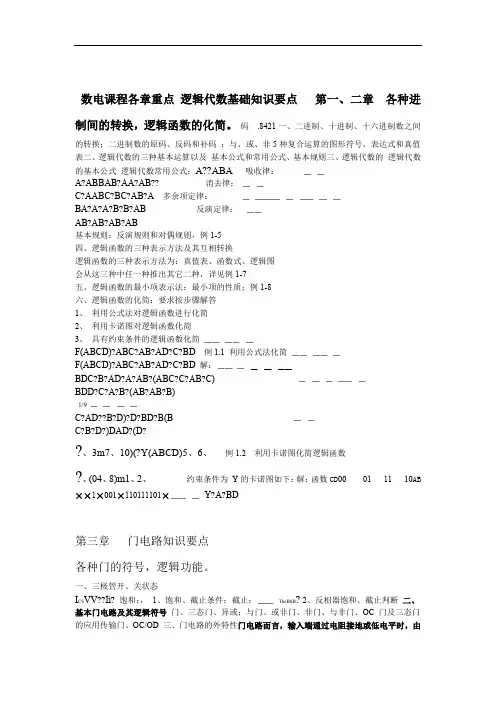

数电课程各章重点逻辑代数基础知识要点第一、二章各种进制间的转换，逻辑函数的化简。

码.8421一、二进制、十进制、十六进制数之间的转换；二进制数的原码、反码和补码：与、或、非5种复合运算的图形符号、表达式和真值表二、逻辑代数的三种基本运算以及基本公式和常用公式、基本规则三、逻辑代数的逻辑代数的基本公式逻辑代数常用公式：A??ABA吸收律：A?ABBAB?AA?AB??消去律：C?AABC?BC?AB?A多余项定律：BA?A?A?B?B?AB反演定律：AB?AB?AB?AB基本规则：反演规则和对偶规则，例1-5四、逻辑函数的三种表示方法及其互相转换逻辑函数的三种表示方法为：真值表、函数式、逻辑图会从这三种中任一种推出其它二种，详见例1-7五、逻辑函数的最小项表示法：最小项的性质；例1-8六、逻辑函数的化简：要求按步骤解答1、利用公式法对逻辑函数进行化简2、利用卡诺图对逻辑函数化简3、具有约束条件的逻辑函数化简F(ABCD)?ABC?AB?AD?C?BD例1.1利用公式法化简F(ABCD)?ABC?AB?AD?C?BD解：BDC?B?AD?A?AB?(ABC?C?AB?C)BDD?C?A?B?(AB?AB?B)1/9C?AD??B?D)?D?BD?B(BC?B?D?)DAD?(D??、3m7、10)(?Y(ABCD)5、6、例1.2 利用卡诺图化简逻辑函数?、(04、8)m1、2、约束条件为Y的卡诺图如下：解：函数CD00 01 11 10AB ××1×001×110111101×Y?A?BD第三章门电路知识要点各种门的符号，逻辑功能。

一、三极管开、关状态I CS VV??Ii?饱和：，1、饱和、截止条件：截止：TbeBSB? 2、反相器饱和、截止判断二、基本门电路及其逻辑符号门、三态门、异或；与门、或非门、非门、与非门、OC 门及三态门的应用传输门、OC/OD 三、门电路的外特性门电路而言，输入端通过电阻接地或低电平时，由于输入电流流过1、输入端电阻特性：对TTL2-7 该电阻，会在电阻上产生压降，当电阻大于开门电阻时，相当于逻辑高电平。

数字电子技术基础备课笔记汤洪涛一、课程简介《数字电子技术基础》是电力、计算机工程类各专业的一门技术基础课，它是研究各种半导体器件的性能、电路及应用的学科。

数字电子技术包括逻辑代数基础、逻辑门电路、组合逻辑电路、触发器、时序逻辑电路、半导体存储器、可编程逻辑器件、VHDL 语言、脉冲信号的产生与整形和A/D与D/A转换器等内容。

本课程以小规模集成电路为基础，（门电路）以中规模集成电路为主，着重介绍各种逻辑单元电路，逻辑部件的工作原理，分析逻辑功能，介绍逻辑电路的分析方法和一般数字电路的设计方法。

二、各章节主要内容和基本要求第一章数制与码制：它是整个数字逻辑电路的基本知识，要求能够熟练掌握；第二章逻辑代数基础：它是整个数字逻辑电路的分析工具，要求能够熟练掌握和应用，其中逻辑代数化简法和卡诺图化简法是重点掌握内容。

第三章逻辑门电路：是组成逻辑电路的基本单元，它相当于模电中的二极管、三极管。

基本门电路有DTL（二极管门）、TTL（三极管门）、MOS（场效应管门），要求掌握它们的组成原理。

第四章组合逻辑电路：它是数字电子技术的一大类，要求掌握组合逻辑电路的分析和设计方法，即已知逻辑电路，请分析该电路的所能实现的逻辑功能；或已知该电路的所要实现的逻辑功能，请设计逻辑电路的来实现其逻辑功能。

当然，设计电路就有一个电路的优化设计问题，如何选择最少的基本逻辑单元电路或最廉价的或最方便的基本逻辑单元电路来就可以实现所需要的逻辑功能。

（只考虑输入、输出之间的逻辑关系）第五章触发器：触发器是时序逻辑电路的基本逻辑单元，掌握触发器的基本特点、工作原理和分析方法等。

第六章时序逻辑电路：要求掌握时序逻辑电路的分析、波形的绘制等。

第七章半导体存储器：主要讲述动静态的RAM（随机存储器）和ROM（只读存储器）要求掌握它们的基本概念及其应用。

第八章以后的章节不做讲解好要求，让大家以后如果接触到相关知识时可以查阅。

第一章数制和码制本章要求：掌握十进制、二进制、十六进制、八进制之间的转换1.1 概述一、电子信号的分类：电子电路中的信号可分为两类：1、一类是时间和数值上都是连续变化的信号，称为模拟信号，例如音频信号、温度信号等；2、另外一类是在时间或数值上断续变化的信号，即离散信号，称为数字信号，例如工件个数的记数信号，键盘输入的电信号等。

数电期末知识点总结一、数字逻辑1. 数字系统数字系统是一种表示数值和计算的方式。

常见的数字系统有二进制、八进制、十进制和十六进制。

二进制是计算机内部用的数字系统，十六进制则是计算机系统常见的数字系统。

2. 基本逻辑门基本逻辑门包括与门、或门、非门、异或门、同或门等。

这些逻辑门可以用来构建各种数字逻辑系统。

3. 逻辑函数逻辑函数可以表示为逻辑表达式或者真值表。

逻辑函数的不同表示方式可以用来进行数字逻辑系统的设计和分析。

4. 布尔代数布尔代数是逻辑函数的数学理论基础。

在数字逻辑系统的设计和分析中，布尔代数是非常重要的基础知识。

5. 组合逻辑电路组合逻辑电路是由逻辑门直接连接而成的数字逻辑系统。

组合逻辑电路的设计和分析是数字逻辑课程的重点内容之一。

6. 时序逻辑电路时序逻辑电路是由组合逻辑电路和时钟信号组成的数字逻辑系统。

时序逻辑电路的设计和分析是数字逻辑课程的另一个重要内容。

二、数字电路1. 数字集成电路数字集成电路是由大量的逻辑门和触发器等数字元件组成的电路芯片。

数字集成电路是数字逻辑系统的基础。

2. 二极管逻辑电路二极管逻辑电路是由二极管直接连接而成的数字逻辑系统。

二极管逻辑电路在数字逻辑发展的早期有重要的应用。

3. TTLTTL是一种重要的数字电路技术标准。

TTL技术具有高速、稳定、可靠等特点，是数字集成电路的主要技术之一。

4. CMOSCMOS是另一种重要的数字电路技术标准。

CMOS技术具有低功耗、高密度等特点，是数字集成电路的主要技术之一。

5. FPGAFPGA是一种灵活可编程的数字逻辑芯片。

FPGA具有很高的可编程性和并行性，可以实现各种复杂的数字逻辑系统。

6. ASICASIC是一种专门定制的数字逻辑芯片。

ASIC可以根据特定的应用需求进行设计和制造，具有很高的性能和可靠性。

三、数字信号处理1. 采样采样是将连续信号转换为离散信号的过程。

在数字信号处理中，采样是非常重要的步骤。

2. 量化量化是将连续信号的幅度值转换为离散值的过程。

直流电路一．基本概念1.参考方向电流电压的参考方向可以任意指定，若参考方向与实际方向一致，则>0，反之<0。

2．功率平衡实际的电路中，电源发出的功率总是等于负载消耗的功率。

3．电路的断路与短路断路处：I＝0，U≠0短路处：U＝0，I≠0二．电压源与电流源1．理想电压源：电源的输出电压不变。

2．理想电流源：电源的输出电流不变。

3．实际电压源可由一个理想电压源和一个内阻的串联来表示。

实际电流源可由一个理想电流源和一个内阻的并联来表示。

思考题：三． 基尔霍夫定律1． 几个概念支路：电路的一个分支。

结点：三条（或三条以上）支路的联接点。

回路：由支路构成的闭合路径。

网孔：电路中无其他支路穿过的回路。

2． 基尔霍夫电流定律：任一瞬间，流入一个结点的电流之和等于流出该结点的电流之和。

3． 基尔霍夫电压定律：任一瞬间，从回路中任一点出发，沿回路绕行一周，电位升之和等于电位降之和。

三． 电位的概念（1） 定义：某点的电位等于该点到电路参考点的电压。

（2） 参考点的电位为零。

称为地。

计算电流。

U 20V60＋u －20＝0U ＝－40V I ＝－40V/10ΩΩII ＝4A －1A ＝3A（3） 两点间的电压等于两点的电位的差四． 支路电流法1． 定义：用支路电流作为未知量，列方程求解的方法。

2． 方法：（1） 电路中有b 条支路，需列出b 个方程。

（2） 若有n 个结点，先用基尔霍夫电流定律列出n-1个电流方程。

（3） 然后选b-（n-1）个独立的回路，用基尔霍夫电压定律列出电压方程。

思考题：6V 1Ω2Ω用支路电流法求图中各支路电流。

解： 列KCL 方程a ：I 1－I 2－I 3=0b ：I 3－I S －3=0列KVL 方程 Ⅰ：R 1I 1＋R 2I 2－6=0 Ⅱ：－R 2I 2+R 3I 3+R 4I 4 =0六． 叠加原理1． 定义：在线性电路中，各处的电压和电流是由多个电源单独作用相叠加的结果。

第1章数制和码制1.1复习笔记一、数字信号与数字电路1.模拟信号和数字信号模拟信号：幅度和时间连续变化的信号。

例如，正弦波信号。

数字信号：在幅度和时间上取值离散的信号。

例如，统计一座桥上通过的汽车数量。

模拟信号经过抽样、量化、编码后可转化为数字信号。

数字信号的表示方式：（1）采用二值数字来表示，即0、1数字；0为逻辑0，1为逻辑1。

（2）采用逻辑电平来表示，即H（高电平）和L（低电平）。

（3）采用数字波形来表示。

2.模拟电路和数字电路模拟电路：工作在模拟信号下的电路统称为数字电路。

数字电路：工作在数字信号下的电路统称为数字电路。

数字电路的主要研究对象是电路的输入和输出之间的逻辑关系；主要分析工具是逻辑代数关系；表达电路的功能的方法有真值表，逻辑表达式及波形图等。

二、几种常用的进制不同的数码既可以用来表示不同数量的大小，又可以用来表示不同的事物。

在用数码表示数量的大小时，采用的各种计数进位制规则称为数制，主要包括进位制、基数和位权三个方面。

进位制：多位数码每一位的构成以及从低位到高位的进位规则。

基数：在进位制中可能用到的数码个数。

位权：在某一进位制的数中，每一位的大小都对应着该位上的数码乘上一个固定的数，这个固定的数就是这一位的权数，权数是一个幂。

常用的数制有十进制、二进制、八进制和十六进制几种。

1.十进制在十进制数中，每一位有0～9十个数码，所以计数基数为10。

超过9的数必须用多位数表示，其中低位和相邻高位之间的关系是“逢十进一”，故称为十进制。

十进制的展开形式为式中，是第i位的系数，可以是0～9十个数码中的任何一个。

任意N进制的展开形式为式中，是第i位的系数，N为计数的基数，为第i位的权。

2.二进制在二进制数中，每一位仅有0和1两个可能的数码，计数基数为2。

低位和相邻高位间的进位关系是“逢二进一”。

二进制的展开形式为例如，（101.11）2=1×22＋0×21＋1×20＋1×2-1＋0×2-2=（5.75）10。

知识点小结：1. 五进制计数器的无效状态有（ A ）A．3个 B．4个 C．11个 D．0个2. 为了把串行输入的数据转换为并行输出的数据，可以使用（ B ）A．寄存器 B．移位寄存器 C．计数器 D．存储器3. 从多个输入数据中选出其中一个输出的电路是（ B ）A．数据分配器 B．数据选择器C．数字比较器 D．编码器4. TTL或非门多余输入端的处理是( A )A．悬空 B．接高电平 C．接低电平 D．接“1”5. 在逻辑函数中的卡诺图化简中，若被合并的最小项数越多（画的圈越大），则说明化简后（ D ）。

A．乘积项个数越少 B．实现该功能的门电路少C．该乘积项含因子少 D．乘积项和乘积项因子两者皆少6. 555定时器不可以组成（ D ）A．多谐振荡器 B．单稳态触发器 C．施密特触发器 D．JK触发器7. 5 个变量可构成25个最小项，全体最小项之和为 1。

8. 要构成十进制计数器，至少需要4个触发器，其无效状态有6个。

9. 施密特触发器的最主要特点是具有滞回特性。

10. 三态门输出的三种状态分别为：高电平、低电平和高阻态。

11. 触发器的输出状态由触发器的___输入_ _和__现态___ 决定。

12. 和TTL电路相比，CMOS电路最突出的优点在于（ D ）A．可靠性高 B．抗干扰能力强 C．速度快 D．功耗低13. 计数器主要由（ B ）构成A．与外门 B．触发器 C．或外门 D．组合逻辑电路14. 二进制数的权值为（ B ）A．10的幂 B．2的幂 C．16的幂 D．8的幂15. 为了提高多谐振荡器频率的稳定性，最有效的方法是（ C ）A ．提高电容、电阻的精度B ．提高电源的稳定度C ．采用石英晶体振荡器 C ．保持环境温度不变16. 时序逻辑电路由_组合_电路和_ 存储 _电路组成。

17. 组合逻辑电路的特点是任一时刻，输出信号仅仅取决于当时的输入信号，而与电路原来所处的状态无关；时序逻辑电路的特点是任一时刻电路的稳态输出，不仅和该时刻的输入信号有关，而且还取决于电路原来的状态。
