运算放大器工作原理是什么

运放电路的工作原理
运放电路是一种常见的电子电路，其工作原理是基于运算放大器的特性和反馈原理。

运放电路的核心组件是运算放大器，它通常由差动放大器、电压放大器和输出级组成。

运放电路的工作原理可以简单概括为：通过输入信号经过差动放大器放大，然后输入到电压放大器进行进一步放大，并经过反馈回路调整放大倍数，最后输出到输出级驱动外部负载。

具体来说，差动放大器负责将输入信号的差模和共模进行放大，差模放大结果通过电压放大器放大并滤除共模信号，然后经过反馈回路影响差模和共模放大倍数。

反馈回路通过运放的输出和输入端之间的连接来实现，可以分为正反馈和负反馈。

正反馈是指运放输出与输入端之间通过一个电阻或电容器连接，使得输出信号经过反馈后回到输出端，进一步放大输出信号。

常见的正反馈电路有比例放大器、振荡器等。

正反馈会增加电路的放大倍数，但也容易产生不稳定的振荡现象。

负反馈则是通过将运放输出信号的一部分反馈到输入端，减小输入端与输出端之间的差异，从而调整放大倍数并提高电路的稳定性和精度。

负反馈电路广泛应用于运放电路中，常见的负反馈电路有非反相放大器、反相放大器、比例放大器等。

总的来说，运放电路利用运算放大器和反馈回路的相互作用实现信号的放大、滤波、积分等功能，广泛应用于模拟信号处理、
信号调理和电路控制。

在实际应用中，通过合理选择运放类型、电阻、电容和电压等参数可以调整电路的性能和功能。

运算放大器的原理、特点及简单应用10021187 何堃熙一、运算放大器简介：运算放大器（简称“运放”）是具有很高放大倍数的电路单元。

在实际电路中，通常结合反馈网络共同组成某种功能模块。

由于早期应用于模拟计算机中，用以实现数学运算，故得名“运算放大器”。

运放是一个从功能的角度命名的电路单元，可以由分立的器件实现，也可以实现在半导体芯片当中。

随着半导体技术的发展，大部分的运放是以单芯片的形式存在。

运放的种类繁多，广泛应用于电子行业当中。

二、运算放大器的原理运放如图有两个输入端a（反相输入端），b(同相输入端)和一个输出端o。

也分别被称为倒向输入端非倒向输入端和输出端。

当电压U-加在a端和公共端(公共端是电压为零的点，它相当于电路中的参考结点。

)之间，且其实际方向从a 端高于公共端时，输出电压U 实际方向则自公共端指向o端，即两者的方向正好相反。

当输入电压U+加在b端和公共端之间，U与U+两者的实际方向相对公共端恰好相同。

为了区别起见，a端和b 端分别用"-"和"+"号标出，但不要将它们误认为电压参考方向的正负极性。

电压的正负极性应另外标出或用箭头表示。

反转放大器和非反转放大器如下图：一般可将运放简单地视为：具有一个信号输出端口（Out）和同相、反相两个高阻抗输入端的高增益直接耦合电压放大单元，因此可采用运放制作同相、反相及差分放大器。

运放的供电方式分双电源供电与单电源供电两种。

对于双电源供电运放，其输出可在零电压两侧变化，在差动输入电压为零时输出也可置零。

采用单电源供电的运放，输出在电源与地之间的某一范围变化。

运放的输入电位通常要求高于负电源某一数值，而低于正电源某一数值。

经过特殊设计的运放可以允许输入电位在从负电源到正电源的整个区间变化，甚至稍微高于正电源或稍微低于负电源也被允许。

这种运放称为轨到轨（rail-to-rail）输入运算放大器。

运算放大器的输出信号与两个输入端的信号电压差成正比，在音频段有：输出电压=A0（E1-E2），其中，A0 是运放的低频开环增益（如100dB，即100000 倍），E1 是同相端的输入信号电压，E2 是反相端的输入信号电压。

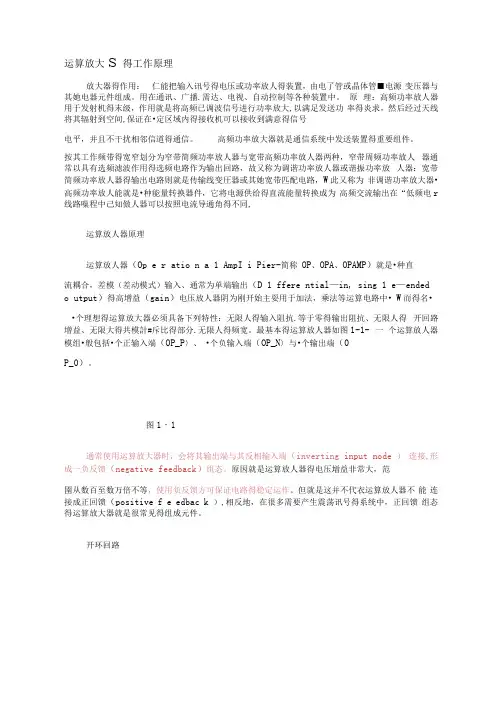

运算放大s得工作原理放大器得作用：仁能把输入讯号得电压或功率放人得装置，由电了管或晶体管■电源变压器与其她电器元件组成。

用在通讯、广播.需达、电视、自动控制等各种装置中。

原理：高频功率放人器用于发射机得末级，作用就是将高频已调波信号进行功率放大,以满足发送功率得炎求，然后经过天线将其辐射到空间,保证在•定区域内得接收机可以接收到满意得信号电平，并且不干扰相邻信道得通信。

高频功率放大器就是通信系统中发送装置得重要组件。

按其工作频带得宽窄划分为窄带简频功率放人器与宽带高频功率放人器两种，窄带周频功率放人器通常以具有选频滤波作用得选频电路作为输出回路，故又称为调谐功率放人器或谐振功率放人器：宽带简频功率放人器得输出电路则就是传输线变圧器或其她宽带匹配电路，W此又称为非调谐功率放大器•高频功率放人能就是•种能量转换器件，它将电源供给得直流能量转换成为高频交流输出在“低频电r 线路噪程中己知倣人器可以按照电流导通角得不同,运算放人器原理运算放人器（Op e r atio n a 1 AmpI i Pier-简称OP、OPA、OPAMP）就是•种直流耦合，差模（差动模式）输入、通常为单端输出（D 1 ffere ntial—in, sing 1 e—ended o utput）得高增益（gain）电压放人器阴为刚开始主耍用于加法，乘法等运算电路中• W而得名••个理想得运算放大器必须具备下列特性：无限人得输入阻抗.等于零得输出阻抗、无限人得开回路增益、无限大得共模計#斥比得部分.无限人得频宽。

最基本得运算放人器如图1-1- 一个运算放人器模组•般包括•个正输入端（OP_P〉、•个负输入端（OP_N〉与•个输出端（0P_0）。

图1・1通常使用运算放大器时，会将其输出端与其反相输入端（inverting input node ）连接,形成一负反馈（negative feedback）组态。

原因就是运算放人器得电压増益非常大，范圉从数百至数万倍不等，使用负反馈方可保证电路得稳定运作。

运算放大器原理图运算放大器（Operational Amplifier，简称Op-Amp）是一种重要的电子元件，它在电子电路中起着非常重要的作用。

本文将介绍运算放大器的原理图及其工作原理。

首先，让我们来了解一下运算放大器的基本结构。

运算放大器通常由一个差分输入级、一个级联放大器和一个输出级组成。

差分输入级通常由两个输入端和一个差分放大器组成，级联放大器由多个级联的放大器组成，输出级则是一个输出放大器。

运算放大器的电路图如下所示：（插入运算放大器原理图）。

在实际应用中，运算放大器通常用来放大电压信号、求和、差分运算、积分、微分等。

运算放大器具有高输入阻抗、低输出阻抗、大增益、宽带宽等特点，可以实现很多复杂的电路功能。

运算放大器的工作原理是基于反馈原理的。

在运算放大器的反馈电路中，通过外部连接的电阻、电容等元件，将部分输出信号反馈到输入端，从而实现对输出信号的控制。

通过控制反馈电路的参数，可以实现对运算放大器的增益、频率特性等进行调节。

另外，运算放大器还有一些常见的特性，比如输入偏置电流、输入偏置电压、共模抑制比、噪声等。

这些特性对于运算放大器的实际应用有着重要的影响，需要在设计电路时进行充分考虑。

在实际应用中，运算放大器广泛应用于模拟电路、数字电路、信号处理、自动控制等领域。

比如，运算放大器可以用来设计滤波器、比较器、振荡器、放大器等电路，也可以用来实现信号的调理、放大、滤波、整形等功能。

总的来说，运算放大器是一种非常重要的电子元件，它在电子电路中有着广泛的应用。

通过对运算放大器的原理图及其工作原理的了解，可以更好地应用运算放大器设计各种电路，实现各种功能。

希望本文对读者有所帮助，谢谢阅读！。

运算放大器电路原理运算放大器（Operational Amplifier，简称Op-Amp）是一种极为重要的电子元器件，广泛应用于各种电路中。

它具有高增益、差分输入、单端输出等特点，能够放大电压、电流和功率等信号，并提供微弱信号的放大和处理功能。

本文将介绍运算放大器的基本原理及其电路结构。

一、运算放大器的基本原理运算放大器是一个多元件集成电路（IC），通常由几个晶体管、电阻和电容器等元件组成。

它的核心部分是一个差分放大器，具有高增益特性。

运算放大器的输出电压与输入电压之间的关系可以通过下面的公式表示：Vout = Av (V+ - V-)其中，Vout为输出电压，Av为放大器的开环增益，V+和V-分别为非反相输入和反相输入。

二、运算放大器的电路结构运算放大器的电路图可以简化为以下几个主要部分：1.差动放大器：差动放大器是运算放大器的核心部分，它由两个输入电源、两个输入电容和两个晶体管等电路组成。

它的作用是将输入信号进行差分放大，增益高达几千倍。

2.电流镜：电流镜是一个由晶体管组成的电流源，用于提供稳定的电流输出。

它的作用是保持差动放大器的工作点稳定，使得差动放大器的输出可以线性放大。

3.级联放大器：级联放大器由多个差分放大器组成，用于提高整个运算放大器的放大倍数。

每个差分放大器都会放大之前的放大器的输出信号。

4.反馈网络：反馈网络是运算放大器的重要部分，通过它可以实现对输出信号进行控制和调整。

反馈网络可以分为正反馈和负反馈两种形式，具体的选择取决于应用的要求。

三、运算放大器的应用运算放大器在电子电路中具有广泛的应用，主要包括以下几个方面：1.信号放大：运算放大器可将输入信号放大到所需的幅度，用于增强微弱信号。

2.滤波：运算放大器可以配合电容器和电阻等元件，构成滤波电路，用于滤除不需要的频率成分，提取特定频率的信号。

3.比较器：运算放大器可以作为比较器使用，用于判断输入信号的大小关系，并输出相应的逻辑电平。

运算放大器的工作原理
运算放大器是一种电子电路器件，通常用于放大和处理信号。

它的工作原理可以简单描述为以下几个步骤：
1. 输入信号：从输入端引入待放大的信号，通常为电压信号。

2. 输入级：输入信号经过一个输入级，该级通常由一个差动放大器组成。

这个放大器通过增大输入信号的幅度，提供了与输入信号相同的放大倍数。

3. 差动放大器：差动放大器由两个相同但取反的输入端和一个输出端组成。

它的工作原理是通过比较两个输入信号，并放大它们之间的差异。

通过这种方式，差动放大器可以抵消输入信号中的共模噪声，从而提高信号的质量。

4. 中间级：放大后的信号进入一个或多个中间级，每个中间级都由放大器组成。

这些级别进一步增加信号的幅度，并可能对信号进行滤波和调整。

5. 输出级：最终放大后的信号通过输出级输出。

输出级通常由一个功率放大器组成，可以提供足够的功率来驱动负载。

需要注意的是，运算放大器还可以通过外接反馈回路实现各种功能，例如放大、求和、滤波、积分等。

这种反馈回路通过将一部分输出信号返回到输入端，可以控制和调整运算放大器的放大倍数和频率响应。

这使得运算放大器成为了许多电子设备和系统中不可或缺的组成部分。

运算放大器工作原理运算放大器（Operational Amplifier，简称Op-Amp）是一种重要的电子器件，它在现代电子电路中有着广泛的应用。

运算放大器的工作原理是基于差分放大器的基础上进行改进和优化，使得它具有高增益、高输入阻抗、低输出阻抗等优良特性。

本文将从运算放大器的基本原理、内部结构、工作特性以及应用领域等方面进行详细介绍。

一、基本原理运算放大器是一种差动放大器，它由多个晶体管、电阻、电容等元件组成。

在运算放大器的内部，有两个输入端和一个输出端。

其中一个输入端称为非反相输入端（+），另一个输入端称为反相输入端（-）。

运算放大器的输出端输出的是输入信号的放大值，其放大倍数由运算放大器的增益决定。

运算放大器的工作原理可以用简单的电路模型来描述。

在理想情况下，运算放大器的增益是无穷大的，输入阻抗是无穷大的，输出阻抗是零。

这意味着运算放大器可以放大微小的输入信号，并且不会对输入信号产生影响，同时输出的电压可以根据输入信号的大小进行线性放大。

二、内部结构运算放大器的内部结构非常复杂，一般由多个晶体管、电阻、电容等元件组成。

其中最核心的部分是差分放大器。

差分放大器由两个晶体管和若干电阻组成，它的作用是将输入信号进行放大，并将放大后的信号送入后级放大器进行进一步放大。

在运算放大器的内部，还有许多其他的电路，如反馈电路、偏置电路等，它们都起着至关重要的作用。

三、工作特性运算放大器具有许多优良的工作特性，这些特性使得它在电子电路中有着广泛的应用。

首先，运算放大器具有高增益。

在理想情况下，运算放大器的增益是无穷大，这意味着它可以对微小的输入信号进行高度放大。

其次，运算放大器具有高输入阻抗和低输出阻抗。

这使得它可以接受各种不同的输入信号，并且可以驱动各种不同的负载。

此外，运算放大器还具有良好的线性特性、宽带宽等特点。

四、应用领域由于其优良的工作特性，运算放大器在电子电路中有着广泛的应用。

它可以用于信号放大、滤波、比较、积分、微分等各种电路中。

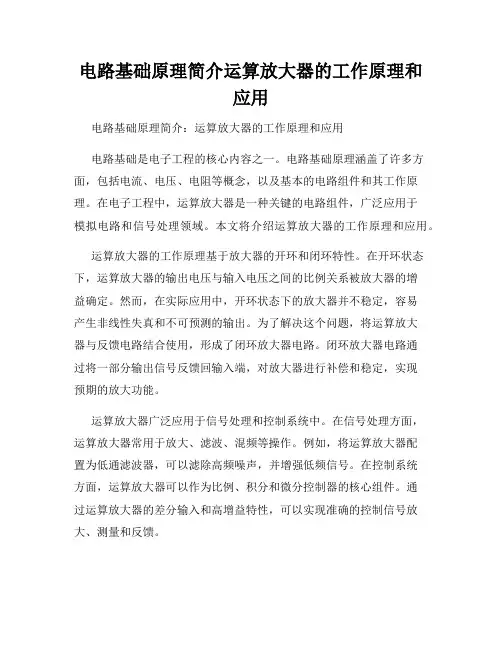

电路基础原理简介运算放大器的工作原理和应用电路基础原理简介：运算放大器的工作原理和应用电路基础是电子工程的核心内容之一。

电路基础原理涵盖了许多方面，包括电流、电压、电阻等概念，以及基本的电路组件和其工作原理。

在电子工程中，运算放大器是一种关键的电路组件，广泛应用于模拟电路和信号处理领域。

本文将介绍运算放大器的工作原理和应用。

运算放大器的工作原理基于放大器的开环和闭环特性。

在开环状态下，运算放大器的输出电压与输入电压之间的比例关系被放大器的增益确定。

然而，在实际应用中，开环状态下的放大器并不稳定，容易产生非线性失真和不可预测的输出。

为了解决这个问题，将运算放大器与反馈电路结合使用，形成了闭环放大器电路。

闭环放大器电路通过将一部分输出信号反馈回输入端，对放大器进行补偿和稳定，实现预期的放大功能。

运算放大器广泛应用于信号处理和控制系统中。

在信号处理方面，运算放大器常用于放大、滤波、混频等操作。

例如，将运算放大器配置为低通滤波器，可以滤除高频噪声，并增强低频信号。

在控制系统方面，运算放大器可以作为比例、积分和微分控制器的核心组件。

通过运算放大器的差分输入和高增益特性，可以实现准确的控制信号放大、测量和反馈。

除了上述的基本功能，运算放大器还可以通过配置不同的反馈网络，实现更复杂的功能。

例如，将运算放大器配置为比较器，可以用于电压比较和开关控制。

将运算放大器配置为振荡器，可以产生不同频率的信号。

此外，运算放大器还可以与其他电路组件，如电容器和电感器等结合使用，构建复杂的电路系统。

然而，运算放大器也存在一些局限性和问题。

例如，运算放大器在实际应用中受到供电电压范围的限制，需要选择合适的电源电压。

此外，运算放大器的频率响应也受到一定的限制，需要根据具体的应用要求进行选择。

总之，运算放大器是电子工程中重要的电路组件之一。

它通过开环和闭环结构，提供了放大、滤波、控制等功能，广泛应用于信号处理和控制系统中。

了解运算放大器的工作原理和应用，对于理解和设计电子电路都有着重要的意义。

运算放大器工作原理
运算放大器是一种高增益、差分输入的电子放大器，主要用于信号的放大、滤波等处理。

其工作原理可以简单描述如下：
1. 差分输入：运算放大器有两个输入口，即非反相输入端（+）和反相输入端（-）。

信号通过非反相输入端和反相输入端输入，差分输入的电压将决定放大器的输出。

2. 差动放大：运算放大器通过差分放大电路实现信号的差动放大。

差分放大电路由输入级、中间级和输出级组成。

输入级主要负责放大输入信号，中间级进行整流、滤波等处理，输出级将放大后的信号输出。

3. 负反馈：运算放大器通常采用负反馈电路来稳定其增益和线性度。

负反馈电路将输出信号与输入信号进行比较，并通过反馈路径将差异减小，使放大器输出更加稳定和线性。

4. 输入阻抗高：运算放大器的输入阻抗很高，可以忽略输入电流。

这使得运算放大器可以与各种信号源连接而不影响信号源的输出。

5. 输出驱动能力强：运算放大器具有较低的输出阻抗和较高的输出电流能力，能够有效地驱动各种负载。

6. 可调节增益：运算放大器具有可调节的增益，可以通过调节反馈电阻等参数来实现不同的放大倍数。

7. 常用应用：运算放大器在模拟电路中广泛应用，如信号调理、滤波、运算、比较等。

同时，它还可以作为反馈电路中的基本组件，用于构建各种功能的反馈电路。

运算放大器积分器原理运算放大器是一种电子设备，它具有放大输入信号的功能。

而积分器则是运算放大器的一种应用，它可以对输入信号进行积分运算。

本文将介绍运算放大器和积分器的原理及其应用。

一、运算放大器的原理运算放大器是一种具有高放大倍数和宽带宽的放大器。

它通常由一个差分放大器和一个输出级组成。

差分放大器负责放大输入信号，输出级将差分放大器的输出信号进行放大，并输出到负载上。

运算放大器的输入端通常有两个输入端子，分别为非反相输入端和反相输入端。

通过对这两个输入端的电压进行调节，可以控制运算放大器的放大倍数和相位。

二、积分器的原理积分器是一种对输入信号进行积分运算的电路。

在积分器电路中，运算放大器的反相输入端接地，非反相输入端与输出端相连。

通过这种连接方式，输入信号经过运算放大器放大后，又经过电容器的积分作用，形成输出信号。

积分器的输出信号是输入信号的积分值，通过调节输入信号的频率和振幅，可以实现对输出信号的控制。

三、积分器的应用积分器在实际应用中具有广泛的用途。

以下是一些常见的应用场景：1. 信号处理：积分器可以对输入信号进行积分运算，实现对信号的平滑处理和去噪处理。

例如，在音频信号处理中，积分器可以对音频信号进行去除低频噪声的处理，提高音频信号的质量。

2. 电压控制：积分器可以通过调节输入信号的频率和振幅，实现对输出电压的控制。

例如，在电压控制振荡器中，积分器可以对输入电压进行积分运算，实现对振荡频率的调节。

3. 电流控制：积分器可以通过对输入电流进行积分运算，实现对输出电流的控制。

例如，在电流控制驱动器中，积分器可以对输入电流进行积分运算，实现对电机的速度和位置的控制。

4. 信号发生器：积分器可以用作信号发生器，通过调节输入信号的频率和振幅，可以产生各种不同的输出信号。

例如，在频率合成器中，积分器可以产生高精度的频率合成信号。

总结：运算放大器是一种具有高放大倍数和宽带宽的放大器，积分器则是运算放大器的一种应用，可以对输入信号进行积分运算。

运放的工作原理
运放是一种基于放大电流的电子器件，它可将微弱的电信号放大到较大的幅度。

运放的工作原理如下：
1. 差分放大：运放的关键部分是差动放大器，它由两个输入端和一个输出端组成。

运放通过差分放大器将两个输入信号进行放大，并将放大后的结果输出。

2. 反馈：运放中常常使用反馈电路来控制放大倍数和稳定工作点。

反馈电路通常通过将一部分输出信号与输入信号进行比较，并将比较结果作为控制信号调整放大倍数。

这样可以使运放输出的信号更准确地符合输入信号，并且提高了稳定性。

3. 输出级：运放的输出级通过电源来提供足够的功率，将放大后的信号输出到负载上。

输出级通常使用功率放大器来提供较大的输出电流和较低的输出阻抗，以便与负载更好地匹配。

4. 负反馈：运放中常使用负反馈机制来降低失真和提高线性度。

负反馈通过将一部分输出信号与输入信号进行比较，并将相差的部分反馈到放大器的输入端，使放大器对输入信号进行更精确的放大。

5. 满足基本运算放大器条件：为了实现良好的放大效果，运放需要满足基本运算放大器条件，包括高开环增益、高输入阻抗、低输出阻抗等。

这些条件使得运放能够在各种电路应用中实现精确的放大功能。

综上所述，运放通过差分放大器、反馈电路、输出级和负反馈机制等组成，实现了对输入信号的放大和控制，从而使得微弱的电信号得以增强并输出到负载上。

分立元件运算放大器电路工作原理
运算放大器（Operational Amplifier，简称Op-amp）是一种用于电路设计和信号处理的基本元件。

它是一种高增益、差分输入、单端输出的电子放大器，用于将输入信号放大到一个更高的电压水平。

Op-amp通常被用作反馈放大器、比较器、滤波器等等。

Op-amp的工作原理可以用一个简单的数学模型来描述，其基本性质包括很高的增益、很大的输入阻抗、很小的输出阻抗。

Op-amp的典型运算放大器电路包括一个反馈电阻网络，负反馈将输出信号直接返回到输入端，通过调节输入信号的两个节点之间的电压差实现放大器的功能。

Op-amp的典型工作模式是线性运算，即在输入端的电压信号线性增加时，输出端的电压信号也会以同样的方式增加。

在非线性运算时，输入端的电压信号变化可能会导致输出端的电压信号呈现非线性情况，例如饱和、失真等。

Op-amp在电路设计中有着广泛的应用，常见的电路包括反馈放大器、比较器、积分器、微分器、滤波器等。

其中，反馈放大器是最常见的应用，它通过负反馈网络实现输出信号与输入信号之间的稳定关系，可以实现信号放大、滤波、积分、微分等功能。

Op-amp还具有很多其他优点，例如高输入阻抗、低输出阻抗、低温漂移、高共模抑制比等。

这些特性使得Op-amp在很多应用场合都有着很好的性能表现，因此得
到了广泛的应用。

总的来说，Op-amp是一种功能强大、性能稳定的电子元器件，具有广泛的应用前景。

通过合理地设计Op-amp电路，可以实现很多种不同的功能，满足各种各样的
应用需求。

Op-amp在电子领域具有非常重要的地位，是电路设计师们必不可少的工具。

最简单讲解运算放大器的工作原理运算放大器（Operational Amplifier,简称OP、OPA、OPAMP）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出（Differential-in, single-ended output）的高增益（gain）电压放大器，因为刚开始主要用于加法，乘法等运算电路中，因而得名。

一个理想的运算放大器必须具备下列特性：无限大的输入阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部分、无限大的频宽。

最基本的运算放大器如图1-1。

一个运算放大器模组一般包括一个正输入端(OP_P)、一个负输入端(OP_N)和一个输出端(OP_O)。

通常使用运算放大器时，会将其输出端与其反相输入端（inverting input node）连接，形成一负反馈（negative feedback）组态。

原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。

但是这并不代表运算放大器不能连接成正回馈（positive feedback），相反地，在很多需要产生震荡讯号的系统中，正回馈组态的运算放大器是很常见的组成元件。

开环回路运算放大器如图1-2。

当一个理想运算放大器采用开回路的方式工作时，其输出与输入电压的关系式如下：Vout = ( V+ -V-) * Aog其中Aog代表运算放大器的开环回路差动增益（open-loop differential gai由于运算放大器的开环回路增益非常高，因此就算输入端的差动讯号很小，仍然会让输出讯号「饱和」（saturation），导致非线性的失真出现。

因此运算放大器很少以开环回路出现在电路系统中，少数的例外是用运算放大器做比较器（comparator），比较器的输出通常为逻辑准位元的「0」与「1」。

闭环负反馈将运算放大器的反向输入端与输出端连接起来，放大器电路就处在负反馈组态的状况，此时通常可以将电路简单地称为闭环放大器。

运算放大器运算放大器 放大器的作用： 1、能把输入讯号的电压或功率放大的装置，能把输入讯号的电压或功率放大的装置，由电子管或晶体由电子管或晶体管、电源变压器和其他电器元件组成。

用在通讯、广播、雷达、电视、自动控制等各种装置中。

原理:高频功率放大器用于发射机的末级，作用是将高频已调波信号进行功率放大，以满足发送功率的要求，然后经过天线将其辐射到空间，保证在一定区域内的接收机可以接收到满意的信号电平，并且不干扰相邻信道的通信。

高频功率放大器是通信系统中发送装置的重要组件。

按其工作频带的宽窄划分为窄带高频功率放大器和宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用的选频电路作为输出回路，故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器的输出电路则是传输线变压器或其他宽带匹配电路，因此又称为非调谐功率放大器。

因此又称为非调谐功率放大器。

高频功率放大器是一种能量转换器高频功率放大器是一种能量转换器件，它将电源供给的直流能量转换成为高频交流输出在“低频电子线路”课程中已知，放大器可以按照电流导通角的不同，运算放大器原理运算放大器原理 运算放大器原理运算放大器原理运算放大器（Operational Amplifier,简称OP 、OP A 、OPAMP ）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出（Differential-in, Differential-in, single-ended single-ended single-ended output output ）的高增益（gain ）电压放大器，因为刚开始主要用于加法，乘法等运算电路中，因而得名。

因而得名。

一个理想的运算放大器必须具备下列特性：一个理想的运算放大器必须具备下列特性：一个理想的运算放大器必须具备下列特性：无限大的输入阻抗、无限大的输入阻抗、无限大的输入阻抗、等于等于零的输出阻抗、零的输出阻抗、无限大的开回路增益、无限大的开回路增益、无限大的开回路增益、无限大的共模排斥比的部分、无限大的共模排斥比的部分、无限大的共模排斥比的部分、无限大的频无限大的频宽。

运算放大器工作原理是什么?运算放大器（Operational Amplifier,简称OP、OPA、OPAMP）是一种直流耦合﹐差模（差动模式）输入、通常为单端输出（Differential-in, single-ended output）的高增益（gain）电压放大器，因为刚开始主要用于加法，乘法等运算电路中，因而得名。

一个理想的运算放大器必须具备下列特性：无限大的输入阻抗、等于零的输出阻抗、无限大的开回路增益、无限大的共模排斥比的部分、无限大的频宽。

最基本的运算放大器如图1-1。

一个运算放大器模组一般包括一个正输入端(OP_P)、一个负输入端(OP_N)和一个输出端(OP_O)。

通常使用运算放大器时，会将其输出端与其反相输入端（inverting input node）连接，形成一负反馈（negative feedback）组态。

原因是运算放大器的电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路的稳定运作。

但是这并不代表运算放大器不能连接成正回馈（positive feedback），相反地，在很多需要产生震荡讯号的系统中，正回馈组态的运算放大器是很常见的组成元件。

开环回路运算放大器如图1-2。

当一个理想运算放大器采用开回路的方式工作时，其输出与输入电压的关系式如下：Vout = ( V+ -V-) * Aog其中Aog代表运算放大器的开环回路差动增益（open-loop differential gai由于运算放大器的开环回路增益非常高，因此就算输入端的差动讯号很小，仍然会让输出讯号「饱和」（saturation），导致非线性的失真出现。

因此运算放大器很少以开环回路出现在电路系统中，少数的例外是用运算放大器做比较器（comparator），比较器的输出通常为逻辑准位元的「0」与「1」。

闭环负反馈将运算放大器的反向输入端与输出端连接起来，放大器电路就处在负反馈组态的状况，此时通常可以将电路简单地称为闭环放大器。

运算放大器的放大原理
运算放大器核心是一个差动放大器。

就是两个三极管背靠背连着。

共同分担一个横流源的电流。

三极管一个是运放的正向输入，一个是反向输入。

正向输入的三极管放大后送到一个功率放大电路放大输出。

这样，如果正向输入端的电压升高，那么输出自然也变大了。

如果反相输入端电压升高，因为反相三级管和正向三级管共同分担了一个恒流源。

反向三级管电流大了，那正向的就要小，所以输出就会降低。

因此叫反向输入。

当然，电路内部还有很多其它的功能部件，但核心就是这样的。

运算放大器。

运算放大器得工作原理放大器得作用：1、能把输入讯号得电压或功率放大得装置，由电子管或晶体管、电源变压器与其她电器元件组成。

用在通讯、广播、雷达、电视、自动控制等各种装置中。

原理：高频功率放大器用于发射机得末级,作用就是将高频已调波信号进行功率放大,以满足发送功率得要求，然后经过天线将其辐射到空间,保证在一定区域内得接收机可以接收到满意得信号电平，并且不干扰相邻信道得通信。

高频功率放大器就是通信系统中发送装置得重要组件。

按其工作频带得宽窄划分为窄带高频功率放大器与宽带高频功率放大器两种，窄带高频功率放大器通常以具有选频滤波作用得选频电路作为输出回路,故又称为调谐功率放大器或谐振功率放大器；宽带高频功率放大器得输出电路则就是传输线变压器或其她宽带匹配电路，因此又称为非调谐功率放大器.高频功率放大器就是一种能量转换器件，它将电源供给得直流能量转换成为高频交流输出在“低频电子线路"课程中已知,放大器可以按照电流导通角得不同，运算放大器原理运算放大器（OpeｒatioｎａｌAmplｉｆier，简称OP、OＰA、OPAＭP）就是一种直流耦合﹐差模（差动模式)输入、通常为单端输出（Dｉfferｅntial—iｎ,siｎgｌe—eｎdｅd ｏutput）得高增益（ｇain）电压放大器,因为刚开始主要用于加法,乘法等运算电路中，因而得名。

一个理想得运算放大器必须具备下列特性：无限大得输入阻抗、等于零得输出阻抗、无限大得开回路增益、无限大得共模排斥比得部分、无限大得频宽。

最基本得运算放大器如图1－1。

一个运算放大器模组一般包括一个正输入端(OＰ_P）、一个负输入端（OP_N）与一个输出端(ＯＰ_O)。

图１-1通常使用运算放大器时，会将其输出端与其反相输入端（iｎｖerｔiｎｇinpｕt nｏdｅ）连接,形成一负反馈（negativｅfeｅdback）组态。

原因就是运算放大器得电压增益非常大，范围从数百至数万倍不等，使用负反馈方可保证电路得稳定运作。

运算放大器内部结构原理运算放大器是一种重要的电子元件，它在电路设计中扮演着重要的角色。

运算放大器内部结构原理是指运算放大器内部的电路结构和工作原理。

本文将从运算放大器的基本原理、内部电路结构和工作原理三个方面来介绍运算放大器内部结构原理。

运算放大器的基本原理是利用反馈电路来实现放大器的放大功能。

反馈电路是指将放大器的输出信号反馈到输入端，从而控制放大器的放大倍数。

运算放大器的反馈电路分为正反馈和负反馈两种。

正反馈电路会使放大器的输出信号越来越大，最终导致放大器失控；而负反馈电路则可以使放大器的输出信号稳定在一个合适的范围内。

运算放大器的内部电路结构包括差分放大器、级联放大器和输出级。

差分放大器是运算放大器的核心部件，它由两个输入端和一个输出端组成。

差分放大器的作用是将输入信号进行差分放大，从而得到一个高增益的信号。

级联放大器是由多个差分放大器级联而成，它的作用是进一步放大信号。

输出级是将放大后的信号输出到负载上的电路，它的作用是将放大器的输出信号转换成电流或电压信号。

运算放大器的工作原理是利用反馈电路来控制放大器的放大倍数。

当输入信号经过差分放大器和级联放大器放大后，输出信号会被反馈到输入端，从而控制放大器的放大倍数。

负反馈电路可以使放大器的输出信号稳定在一个合适的范围内，从而实现放大器的放大功能。

运算放大器内部结构原理是指运算放大器内部的电路结构和工作原理。

运算放大器的基本原理是利用反馈电路来实现放大器的放大功能，内部电路结构包括差分放大器、级联放大器和输出级，工作原理是利用反馈电路来控制放大器的放大倍数。

了解运算放大器内部结构原理对于电路设计和维修都有重要的意义。
