总电路图：
?
并且要求当“l”号病房的按钮按下时，无论其他病室的按钮是否按下，护士值
班室的数码显示“1”，即l号病室的优先级别最高，其他病室的级别依次递减，
7号病室最低，当7个病房中有若干个请求呼叫开关合上时，护士值班室的数码
管所显示的号码即为当前相对优先级别最高的病室呼叫的号码，同时在有呼叫的
病房门口的指示灯闪烁。待护士按优先级处理完后，将该病房的呼叫开关打开，
再去处理下一个相对最高优先级的病房的事务。全部处理完毕后，即没有病室呼
叫，此时值班室的数码管熄灭。
例如：
（1）闭合开关2，数码管显示“2”，并且蜂呜器SP令计算机上的扬声器发声。
?
（2）闭合开关2、4、7，由于病房的优先级从高到低依次为1、2、3、4、5、6、7，所以数码管显示2.
二、设计原理分析:
（2）本设计中采用了8/3优先编码器74LS148N，74LS148N有8个数据端(0---7)，3个数据输出端(A0---A1)，1个使能输入端(EI：低电平有效)，两个输出端(GS、EO)。数据输出端A---C根据输入端的选通变化，分别输出000---111这0---7二进制码，经逻辑组合电路与74LS47D七段译码器／驱动器的数据输入端(A---C)相连，最终实现设计要求的电路功能，电路如图所示。电路中异或门74LS86D 的输出端与74LS47D七段译码器／驱动器的数据输入端的数据端(A、B、C)连接。
X1X2X3X4X5X6X7
优先编码器74ls148功能表>
使能端OE(芯片是否启用)的逻辑方程：
OE =I0·I1·I2·I3·I4·I5·67·IE
当OE输入IE=1时，禁止编码、输出(反码)： A2,A1,A0为全1。
当OE输入IE=0时，允许编码，在I0～I7输入中，输入I7优先级最高，其余依次为：I6,I5,I4,I3,I2,I0，I0等级排列。
（3）74LS47译码器原理：
译码为编码的逆过程。它将编码时赋予代码的含义“翻译”过来。实现译码的逻
辑电路成为译码器。译码器输出与输入代码有唯一的对应关系。74LS47是输出
低电平有效的七段字形译码器，它在这里与数码管配合使用，表2列出了74LS4
7的真值表，表示出了它与数码管之间的关系。
表1<74LS47功能表>
输入输出显示数字符号
LT(——) RBI(——-) A3 A2 A1 A0 BI(—)/RBO(———)
a(—) b(—) c(—) d(—) e(—) f(—) g(—)
1 1 0 0 0 0 1 0 0 0 0 0 0 1 0
1 X 0 0 0 1 1 1 0 0 1 1 1 1 1
1 X 0 0 1 0 1 0 0 1 0 0 1 0 2
1 X 0 0 1 1 1 0 0 0 0 1 1 0 3
1 X 0 1 0 0 1 1 0 0 1 1 0 0 4
1 X 0 1 0 1 1 0 1 0 0 1 0 0 5
1 X 0 1 1 0 1 1 1 0 0 0 0 0 6
1 X 0 1 1 1 1 0 0 0 1 1 1 1 7
1 X 1 0 0 0 1 0 0 0 0 0 0 0 8
1 X 1 0 0 1 1 0 0 0 1 1 0 0 9
X X X X X X 0 1 1 1 1 1 1 1 熄灭
1 0 0 0 0 0 0 1 1 1 1 1 1 1 熄灭
0 X X X X X 1 0 0 0 0 0 0 0 8
1)LT(——)：试灯输入，是为了检查数码管各段是否能正常发光而设置的。当L T(——)=0时，无论输入A3 ，A2 ，A1 ，A0为何种状态，译码器输出均为低电平，若驱动的数码管正常，是显示8。
2)BI(—)：灭灯输入，是为控制多位数码显示的灭灯所设置的。BI(—)=0时。不论LT(——)和输入A3 ，A2 ，A1，A0为何种状态，译码器输出均为高电平，使共阳极7段数码管熄灭。
3)RBI(——-)：灭零输入，它是为使不希望显示的0熄灭而设定的。当对每一位A3= A2 =A1 =A0=0时，本应显示0，但是在RBI(——-)=0作用下，使译码器输出全1。其结果和加入灭灯信号的结果一样，将0熄灭。
4)RBO(———)：灭零输出，它和灭灯输入BI(—)共用一端，两者配合使用，可以实现多位数码显示的灭零控制
555定时器功能表
用555定时器接成多谐振荡器，使扬声器发出
三、总结
通过对电路图通过Multisim仿真的结果的分析可知道此电路基本符合此次课程设计的设计要求。
本设计是为在病人紧急需要时能很快进行救治的呼叫系统,增强医护人员更好的监护病人。此系统的优点特色在于可以设立呼叫优先等级而不是单纯的病人呼叫，这样避免在有多个病人同时呼叫时，医护人员不知道应该先救治哪个。利用本系统设立呼叫等级后，当有多个呼叫信号时，呼叫系统会自动先显示最高级别的的呼叫，使病情严重的病人得到优先救治。同时系统自动锁存其它的呼叫信号，在高级别呼叫清零后自动对其它信号进行显示呼叫。这样让所有病人都能够获得救治，这种由医院根据病人病情设立的具有呼叫等级的系统系统可有效控制因病人突发病情而医护人员却未能及时救治导致病人病情严重甚至死亡的严重后果。同时这种病情严重者优先的呼叫系统也体现了人性的美德和医院救人的精神。
但是本设计也存在一些缺点。此设计在布线方便有点复杂，还要把其好好的隐藏，不能出现线路断路。可以把其改进为无线发送，无线接收，这样处理后发生故障的可能性会大大降低。因此，为了克服以上的不利因素，本人觉得如果此课题会有进一步的研究的可能的话，可以向无线方便发展，避免布线的麻烦和断
线的困扰，这样就可以轻松解决布线的复杂和断线的困扰了。
在设计初期我不知道当有多个病人同时发出信号呼叫时，优先信号被优先编码器编码后，再经过译码显示后，医护人员处理完高级别信号，按下清零键；怎么样认其他病人的信号按照优先级别先后显示？当多信号同时呼叫时，对较低等级的呼叫信号不知道怎么处理，才能保证当高级别的信号被清零后，低级别的信号能及时的由系统自动呼出，而不再需要人为的控制输出的问题始终没有能找到合适有效的方法。还有就是如何实现在医护人员已处理完毕当前呼叫的病人后，系统对当前呼叫信号的清零以保证其他呼叫信号能够及时的呼出以便医护人员能及时的对其他病人进行救治，从而避免因系统对病人呼叫信号的延迟导致病人不能及时接受护理而产生的严重后果。特别是控制清零这个问题苦恼了我很长的时间，后来才在我翻阅相关书籍和浏览相关网站时找到了解决问题的办法，才知道这些问题可以通过对锁存器的合理使用来一一解决。这也使我对学习的认识有了更深入的了解，对理论联系实际有了更加深刻的体会。
课程设计任务书 课程名称电子线路课程设计 课程设计题目医院病房呼叫器的设计 课程设计的容及要求： 一、设计说明与技术指标 1．用1~4个开关模拟4个病房的呼叫输入信号，1号优先级最高；1~4优先级依次降低； 2．用数码管显示呼叫信号的；没信号呼叫时显示0；又多个信号呼叫时，显示优先级最高的呼叫号（其它呼叫号用指示灯显示）； 3．凡有呼叫发出5秒的呼叫声； 4．对低优先级的呼叫进行存储，处理完高优先级的呼叫，再进行低优先级呼叫的处理。 二、设计要求 1．在选择器件时，应考虑成本。 2．根据技术指标，通过分析计算确定电路和元器件参数。 3．画出电路原理图（元器件标准化，电路图规化）。 三、实验要求 1．根据技术指标制定实验方案；验证所设计的电路，用multisim软件仿真。 2．进行实验数据处理和分析。 四、推荐参考资料 1. 童诗白，华成英主编．模拟电子技术基础．[M]：高等教育，2006年 2. 阎石，数字电子技术（第五版）．[M]：高等教育，2005. 3. 孝彬《555集成电路实用电路集》高等教育2002-8 4. 王刚《TTL集成电路应用》机械工业2000-10 五、按照要求撰写课程设计报告
成绩评定表： 指导教师签字： 年月日一、概述
本设计的主要目的是实现一个当医院病房发生紧急情况时，病房之中又有多个病人需要护理的一个优先级别的电路。用于医院病房需要呼叫具有优先级别的呼叫系统。当有病人进行呼叫时，系统会自动先处理具有优先级别的病房的编号，同时产生光信号和5秒钟的声音信号。使用该系统，不仅能够提高医生的工作效率，便于医生及时了解病人的实际状况，还能够让病人的需要及时得到满足。 二、方案论证 根据设计要求，将此设计分为几个模块来设计，分别为：指示灯显示模块，优先显示模块，报警模块。首先用四个开关来代替四个病房的呼叫按钮，四个二极管灯代表四个病房，当开关闭合后，对应的病房的灯发光，然后利用与非门74LS30的功能，当其输出为高电平时，就会使NE555芯片产生脉冲信号，然后使NE555芯片的out输出端产生高电平，促使报警器报警，根据NE555芯片的外接电阻和电容的大小，可调整报警器的报警时间。当开关断开时，即74LS30输出为低电平，所以NE555芯片没有被触发，其out输出端为低电平，报警器没有报警，也就是病房没有病人呼叫，一切正常。开关闭合后，将经过存储的信号送入优先编码器74HC148，根据优先编码器的优先选择功能选出优先级最高的呼叫信号，再通过译码器74LS48译码，最后通过数码管显示报警的病房，然后医生会及时的根据报警情况去查看病人。此方案的论证流程图如图2.1。 图1 病房呼叫系统电路的原理框图 三、单元电路设计 1、指示灯显示模块
呼叫系统方案 主机与病员一览表合二为一，并设有万年历、呼叫床位指示灯和病房床位数码显示窗口，外壳超薄型设计，造型特别精巧，可壁挂、桌面任意放置；分机采用最新编码电路编号，变更床号只需更换编码芯片即可，外壳采用了全塑外扣式设计，适用于任何形式的安装配套；分机为内压线式接线，实现了房间内无断线的连接。使用、安装、维护更安全更方便。： 1、该医院呼叫系统双向呼叫、双功通话：分机可呼叫主机，主机也可呼叫分机，送话受话无需转换。 2、主机多功能显示：主机可显示万年历，护理等级，呼叫床号、序号等。 3、三级护理设置：可根据病员病情任意设置高、中、低级护理床位，并在主机上有不同颜色的灯显示。 4、高级优先：高级病员的呼叫可以中断低级病员的通话。 5、话筒统播：可通过主话机作下通知、找人等统播。 6、宣教广播：可接入录音机等信号源作宣传教育广播。 7、主机免提：分机呼入时主机可免提与分机对讲。 8、无中断呼叫：无论在通话、广播等状态只要有呼叫均能呼入并给出显示。 9、呼叫存储：分机呼叫而主机无人接时主机将该分机号存储。 10、走廊显示屏：可显示呼叫分机号、存贮分机号和呼叫序号；无呼叫存贮时显示时间。 11、与计算机连网：由计算机将病员的呼叫时间、呼叫次数、处理时间、超时处理等进行统计，为考核服务质量提供技术上的保证。 12、故障自检报警：当系统出现故障时主机显示窗口及显示屏均能给出数字显示，并伴有声响报警提示： 1、主机最大分机容量：50门、60门 2、最长连线距离：800米 3、最大存储量：9个 4、电源：220V±10％、50Hz 5、工作方式：连续 6、功耗：＜20W 7、总线电压：18V 8、工作条件：环境温度0～40℃相对湿度≤80％ 医院呼叫系统使用方法： 1、分机呼叫主机：按一病房呼叫系统分机床头垂线呼叫按钮。分机上“叫通指示”灯点亮主机发出音乐振铃声，病员一览表相对应的卡片上有灯光闪烁，同时分机也伴有音乐振铃声。数码显示窗口上显示该分机号。在音乐振铃期间，护士摘起主话机即可与病员通话，通话结束，将主话机挂机，系统恢复待机状态。如果直到振铃结束，护士未摘主话机，主机将该分机号存贮，若想再与该分机通话，需按主机呼叫分机操作。 2、主机呼叫分机：摘起主话机按一下欲呼叫的床位对应的小按钮或是在主话机上键入两位分机号（1-9号应按01-09），被叫通的分机将发出“嘟”一声提示音表示已接通。如果所拨叫的分机不存在，听筒里将发出“嘀、嘀、嘀、嘀—”的声音作为提示，然后重新给出拨号
毕业设计（论文） 题目：病房呼叫系统设计 院 (系)：机电工程系 专业：电气自动化技术 姓名：马兆龙 学号： 58020220100138 指导教师：刘静 二〇一三年一月十六日
毕业设计（论文）任务书
毕业设计(论文)进度计划表
毕业设计(论文)中期检查记录表
病房呼叫系统是病人请求值班医生或护士进行诊断、护理的紧急呼叫工具，它主要用于协助医院病员在病床上方便地呼叫医务人员，可将病人的请求快速传送给值班医生或护士，是提高医院和病房护理水平的必备设备之一。医院的竞争越来越激烈，商业医院的生存是第一位的，提升档次和服务质量迫在眉睫，陪护问题一直是医患矛盾的主体，也是长期困扰卫生系统服务质量的大问题，使用病房呼叫系统，方便病人更快找到医生，以节约病人的宝贵时间。 系统是基于51系列的单片机设计的病床呼叫系统。该系统以AT89C51单片机为核心辅以矩阵键盘、LED显示电路和部分简单模拟和数字电路组成的能够实现病人和医护人员之间信息的传递。每个病人要呼叫可以按键，同时会有蜂鸣器响，不同的数码管显示床位号，相应的指示灯亮。这里主要矩阵键盘输入信号，这是编程的关键。 在该设计中每个病房都有一个按键，当患者有需要时，按下按键，此时值班室的显示屏可显示此患者的床位号，多人使用时可实现循环显示，医护人员按下“响应”键取消当前呼叫。此系统能够为医院提供一个成本低、效率高、操作方便和易于安装维护的快捷系统。 关键词：AT89C51 矩阵键盘 LED 病床呼叫
Ward call system is the patient's request to the doctor on duty or nurse emergency call tools for diagnosis, care, and it is mainly used to assist the hospital patient in the bed easily call the medical staff, the patient's request can be quickly sent to the duty doctor or nurse is to improve one of the essential equipment of hospital and ward level of care.Increasingly fierce competition in the hospital, commercial hospital survival is the first to enhance the grade and quality of service is imminent,accompany the issue has been the main body of the patient conflict, but also long-troubled health system quality of service issues, using the ward call system more convenient for patients to find a doctor to save the valuable time of the patient. The system is a ward call system based on the 51 series micro-chip design. The sy-stem uses AT89C51 micro-controller as the core, supplemented by matrix keyboard, LED dot matrix display of a simple circuit and some analog and digital circuits to achieve the transfer of information between patients and health care. In this design,each ward has a button, when patients in need, press the button, the display of the duty room to display the number of beds in this patient, people use to achieve circular display, press the medical staff "response" to cancel the current call. This system can provide a low cost, high efficiency, easy operation and easy installation and maintenance system for the hospital. KEY WORD ：AT89C51 matrix keyboard LED ward call

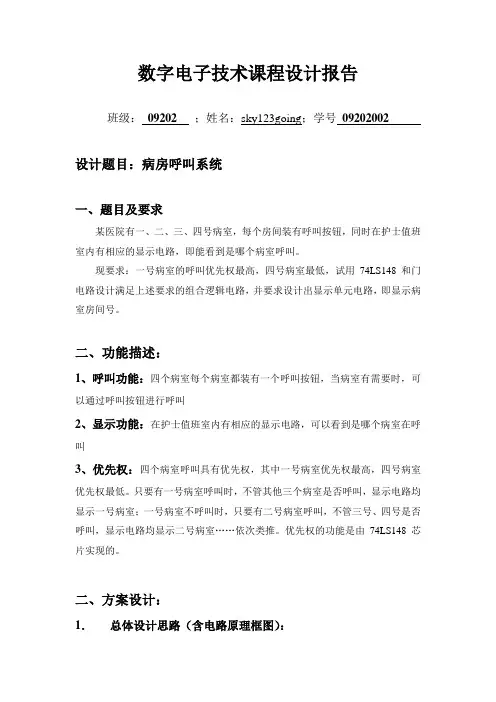

病房呼叫系统设计 某医院有一、二、三、四号病室4间，每室设有呼叫按钮，同时在护士值班室内对应地装有一号、二号、三号、四号4个指示灯。 现要求当一号病室的按钮按下时，无论其它病室的按钮是否按下，只有一号灯亮。当一号病室的按钮没有按下而二号病室的按钮按下时，无论三、四号病室的按钮是否按下，只有二号灯亮。当一、二号病室的按钮都未按下而三号病室的按钮按下时，无论四号病室的按钮是否按下，只有三号灯亮。只有在一、二、三号病室的按钮均未按下而按下四号病室的按钮时，四号灯才亮。试用优先编码器74LS148和门电路设计满足上述控制要求的逻辑电路，给出控制四个指示灯状态的高、低电平信号。 一、实验目的： （1）、熟悉优先编码器的优先功能及应用。 （2）、掌握译码显示电路设计。 二、实验内容： 试用优先编码器74LS148芯片和必要的门电路设计一个病房呼叫系统。具体要求如下： （1）、共有一、二、三、四号病房，每个房间装有呼叫按钮。（2）、各病室的呼叫优先权不同，其中，一号病室的优先权最高，四号病室最低。 （3）、在护士值班室内有相应的显示电路，能看到当前呼叫病室的房间号。
三、实验原理： 优先编码74LS148的原理图如图1所示，其功能表如图2所示。 74LS00管脚图 74LS148管脚图
74LS148的功能表 四、实验器材： （1）、数字电路实验箱一台（2）、元器件 集成门电路：74LS00等若干 优先编码器74LS148芯片 1片 按键开关 4个 共阴极七段数码管 1位 蜂鸣器或扬声器 1个 LED指示灯 1个 电阻若干 五、求解：
解：输入变量：A1’，A2’，A3’，A4’；0：按下按钮，1：没有按下； 输出变量：Z1，Z2，Z3，Z4；1：灯亮，0：灯不亮； A1＇ A2＇ A3＇ A4＇Y2 Y1 Y0 Y2＇ Y1＇ Y0＇Z1 Z2 Z3 Z4 0 X X X 0 1 1 1 0 0 1 0 0 0 1 0 X X 0 1 0 1 0 1 0 1 0 0 1 1 0 X 0 0 1 1 1 0 0 0 1 0 1 1 1 0 0 0 0 1 1 1 0 0 0 1 由真值表写出： Z1=Y2＇（Y1＇）＇（Y0＇）＇=Y2＇Y1 Y0 Z2=Y2＇（Y1＇）＇Y0＇=Y2＇Y1 Y0＇ Z3=Y2＇Y1＇（Y0＇)＇=Y2＇Y1＇Y0 Z4=Y2＇Y1＇Y0＇ 据此画出如图所示的电路连接图: 六、注意事项： 接线时要注意各芯片及数码管输入端的位权顺序。
病房呼叫系统 实验报告 专业：电气与电子信息工程 班级：电气英才1301班 姓名：刘苗薛鹏飞 学号：1304080275 1304080046 2015年5月15日
武汉轻工大学 摘要 随着科技的发展，数字技术被越来越广泛地应用在各个领域，极大地提高工作效率，减轻了工作负担。在医院里，为了给病人提供更多更好更快的服务，及时了解病人的需求，病房呼叫器便应运而生了。本设计中，要实现一个具有优先级别的病房呼叫系统。这里，最核心的技术是，先通过一个74LS148对输入进行编码，再用锁存器74HC573进行锁存，再接入数码管译码器74LS48进行译码，最终显示到数码管上。报警闪烁和报警声分别用2个555电路产生的方波驱动实现。用锁存住的呼叫信号同时触发这2个555发生电路，其中报警闪烁方波频率可设为1hz，报警声音频方波频率可设为128hz。报警闪烁方波信号接到数码管的COM端（阴极）控制数码管的闪烁；报警声音频方波经放大后接到蜂鸣器上。当清除键按下时，呼叫信号被清除，2个555均停止工作。 关键字：74HC573、74LS148、74LS48、NE555、蜂鸣器
武汉轻工大学 目录 摘要 (1) 目录 (2) 1设计任务与要求 (2) 1.1设计任务 (2) 1.2设计要求 (3) 2方案设计 (3) 3电路与参数的计算 (3) 3.1总体结构框图 (3) 3.2按键模块 (4) 3.3显示模块 (5) 3.3报警模块 (6) 3.4电源模块 (6) 3.5复位模块 (7) 4整体电路图 (8) 5 系统调试与测试 (8) 5.1主控制电路的测试与调整 (8) 5.2显示电路的调整 (8) 5.3指示灯电路的测试与调整 (9) 6 设计总结 (9) 1设计任务与要求 1.1设计任务 通过实际设计制作一个病房呼叫系统，学习掌握电子系统设计的基本流程；了解
病房呼叫系统设计报告 一、设计要求 (2) 二、设计的具体实现 (2) 1、系统概述 (2) 2、单元电路设计与分析 (4) 2.1 5秒呼叫模块 (4) 2.2 呼叫显示模块 (6) 2.3 优先显示模块 (7)
一、设计要求 此设计是用于医院病人的紧急呼叫，其设计要求如下： 1．当病人按下呼救信号按钮，呼救灯亮，同时显示病人编号，蜂鸣器发出5秒呼救声，等待医护人员来护理。 2．按照病人的病情划分出优先级别，有多个病人同时呼救时，系统优先显示最高级别的呼救编号。 3．当医护人员处理完最高级别呼救后，按下清零键，系统按优先等级先后显示其他病人编号。 二、设计的具体实现 1.系统概述 本设计的指导思想是设计一个当病人紧急呼叫时，产生声光提示，并显示病人编号；然后根据病人病情进行优先级别设置，当有多人呼叫时，病情严重优先；医护人员处理完当前最高级别的呼叫后，清除已处理的最高级别的呼叫信号，系统按优先级别显示其他呼叫病人的编号。由呼叫信号的锁存，CD4532优先编码，由744511译码显示和逻辑控制清除几部分构成，其核心在CD4532优先编码器。 方案：病房呼叫系统的逻辑门电路如图1.1所示。它由模拟开关、优先编码器、锁存器、数码管、逻辑门、信号灯、单稳态触发器、蜂鸣器组成。模拟病房号通过优先编码器显示优先级最高的病床号。并且通过锁存器储存起来，按R键将清除已处理的信号。 病房呼叫系统的逻辑方框图
由上述图文说明可看出此方案能够对最优先级别的呼叫信号进行处理，编码和译码，最后显示出来。在完成最优先级呼叫信号的处理之后，可以通过医护人员手动复位，从而对其他信号的处理。 工作原理：用D锁存器锁存，再用一个8线-3线优先编码器4532对病房号编码，再用译码器4511译出最高级的病房号。当有病房号呼叫时，通过译码器和逻辑门触发（由555构成的单稳触发器）从而控制蜂鸣器发出5秒钟的呼叫声。呼叫信号控制晶闸管从而控制病房报警灯的关亮。若有多个病房同时呼叫，待医护人员处置好最高级的病房后，由人工将系统的复位（手动）。 工作流程图
目录 病房呼叫系统 (1) 1系统概述 (1) 2需求分析 (2) 3设计依据与设计原则 (2) 4系统设计说明 (3) 4.1 系统的基本组成 (3) 4.2 系统的基本功能 (3) 4.3 系统点位设置 (4) 5系统主要设备介绍 (5) 5.1 三十路对讲主机（型号：NBW-30） (5) 5.2 三十路病员一览表（型号：NBW-30P） (5) 5.3 嵌入式分机（型号：NBW-A） (6) 5.4 防水报警开关（型号：NBW-AN） (6) 5.5 输液报警器（型号：NBW-G） (6) 5.6 外配电源（型号：NBW-B-05） (7) 5.7 小门灯（型号：NBW-M） (7) 5.8 无线发射机（型号：NBW-T） (7) 5.9 无线接收机（型号：NBW-R） (8)
病房呼叫系统 1系统概述 对讲－医院护理对讲系统（双工、两芯总线制）主要用在：医院、疗养院、敬老院等需要护理对讲的场所。 社会不断的进步。物质生活和精神生活越来越丰富多彩。健康快乐的生活是每一个人的愿望。但疾病一直以来伴随着人类。每个人或多或少的会生病。就要看病、打针、吃药、住院。医院也不断地完善着医护人员医技、服务质量和医疗设备。以服务于大众。提高人们的生活质量。真正做到有病医得起、看得好。创造出一个和谐的社会。 在医疗设备方面。医护对讲系统是医院不可或缺的通信设备。医院护理对讲系统采用两芯总线制系统架构。方便施工。根据不同的机型每条总线可并接30或60台分机。分机之间是平级关系。在总线上发送数字脉冲地址码。以便于被主机识别。主机提供485通信接口。可以连接射频发射机、显示屏、监控统计集线器。医护人员在巡视过程中。可以利用携带的射频接收机接受射频发射机传来的数据。以确定病床呼叫。走廊显示屏提供警示作用。能够显示呼叫分机号码便于医护人员查看。系统每日的通信信息可以通过监控统计集线器接入计算机。进行数据处理。可以表格形式打印。以便管理人员查询。输液报警器是医护对讲系统中的新产品。配合分机使用。输液管夹装在其中。当输液完毕时有“Bi、Bi”报警提示声，输液报警器同时自动阻断输液管。并通过分机向护士站的主机发送输液完毕报警信号。单独使用时，需另配电源。为了医院管理的方便。系统主机提供并接功能。最多可实现四级管理。 医院护理对讲系统电路设计合理、工作稳定、维护率低。是医院理想的通信设备。系统包括有多种容量的对讲主机，如三十路对讲主机、三十路病员一览表、六十路对讲主机、六十路病员一览表，超薄分机、嵌入式分机、防水开关、输液报警器、外配电源、小门灯、点阵双面走廊显示屏、无线发射机、无线接收机、监控统计集线盒、监控统计软件等构成。
病房呼叫系统的设计 1 设计要求 1．用5个开关模拟5个病房的呼叫输入信号，1号优先级最高；1到5优先级依次降低； 2．用一个数码管显示呼叫信号的；没信号呼叫时显示0；又多个信号呼叫时，显示优先级最高的呼叫号（其它呼叫号用指示灯显示）； 3．凡有呼叫发出5秒的呼叫声； 4．对低优先级的呼叫进行存储，处理完高优先级的呼叫，再进行低优先级呼叫的处理（附加）。 2 设计思路及方案 用74148优先编码器来实现病房呼叫的优先显示，用7447七段字形译码器接半导体数码管来用数字显示最高优先级的病房号，用计数器74193来实现模五的计数器，调节clock输入脉冲的频率来实现五秒的控制来实现闪烁五秒。再用D触发器来实现锁存和复位清零功能。 3 设计过程 3.1 优先编码和数据清零模块 优先编码和数据清零模块的电路图如图1所示。
图1 优先编码和数据清零模块 该病房呼叫系统一共有6个输入，分别是1~5号病房的呼叫开关 num1~num5和1个复位清零健action（初始工作时至“1”），这六个开关配合D触发器来实现清零复位。由于74148低电平有效，所以输入74148前先用非门取反，此电路用到的74148管脚输入对应输出真值表如表1所示。 表1 74148输入输出真值表 输入输出X X X X 0 0 0 1 X X X 0 1 0 1 0 X X 0 1 1 0 1 1 X 0 1 1 1 1 0 0 0 1 1 1 1 1 0 1
模五计数器电路图如图2所示。 图2 模五计数器电路图 如图先将74193接成模五计数器，当有病房呼叫时CLR为0，计数器计数，当没有病房呼叫时计数器清零，通过调节clock输入脉冲的频率来实现闪烁五秒的控制。 3.3 显示病房号功能 显示病房号功能的电路图如图3所示。 图3 显示病房号的电路图 说明：该模块的输入为74148的输入，通过7447七段字形译码器进译码，将结果输出到半导体数码管进行显示。
太原工业学院 20**-20**学年第一学期 实践环节名称：数字电子技术课程设计课外作业名称：病房呼叫系统 系部名称：电子工程系 专业： 班级学号： 姓名： 指导教师： 实践周次： 17 周 成绩：
一、课程设计思路 根据数字电路知识，利用优先编码器、显示译码器和555等电路元件实现各项功能。 1.1 设计题目 病房呼叫系统。 1.2 设计要求 用1～5各开关模拟5个病房的呼叫输入信号，1号优先级最高；1～5优先级依次降低；用一个数码管显示呼叫信号的号码；没信号呼叫时显示0；有多个信号呼叫时，显示优先级最高的呼叫号（其他呼叫用指示灯显示）；凡有呼叫发出5秒的呼叫声。1.3 设计想法： 1.3.1整体设计思路 根据设计要求，我们将设计分为几个模块来设计，分别为：选优模块（对病房选优）、显示模块、蜂鸣模块。 1.3.2整体设计流程 （1）用5个发光二极管对应5个病房。 （2）将经过存储的信号送入优先编码器74148，选出优先级最高的呼叫信号，再通过显示译码器显示。 （3）用555构成多谐震荡电路，形成呼叫。 二、课程设计过程 2.1 模块分配 指示灯显示模块、优先显示模块。呼叫模块。 2.2 模块具体设计 （1）指示灯显示模块(LIGHT） 将病房呼叫信号输入到发光二极管中，使发光二极管发光。如图（1）：
图（1） 图（1）中的五个开关分别对应着五个病房，又由于74ls148是低电平有效，所以在这指示灯模块中使用了图中所示方法输入信号。所接电阻都为限流电阻。 （2）优先显示模块 由设计要求，数码管要显示优先级最高的病房的呼叫信号，所以我们须得对病房呼叫信号进行选优。出于设计考虑，优先级最高为5，然后为4，依次到1。如图（2）所示： 图（２） 此电路由模拟开关、优先编码器74ls148，译码器74ls48、非门74ls04和数码管等组成。模拟开关初始状态为全高电平。将模拟开关的所有输入端,EI接高电平Vcc.74ls148的输出A0、A1、A2分别接入译码器74LS48的A,B,C；D接地。译码器74LS48的输出A---G对应接共阴数码管的a---g。 优先编码器74LS148的功能表如图（3）所示：
《病房呼叫系统EDA》 设计报告 题目：病房呼叫系统设计 学院：电子信息与电气工程学院专业：电子信息工程 班级： 姓名： 学号：
目录 一、设计要求 (2) 二、病房呼叫系统设计背景及其研究意义 (2) 三、设计思路 (2) 四、基本原理 (3) 五、设计内容及步骤 (3) 六、对设计的体会与感想 (9) 七、参考文献 (10)
病房呼叫系统设计 一、设计要求 1、用1~6个开关模拟6个病房的呼叫输入信号,1号优先级最高;1~6优先级依次降低; 2、用一个数码管显示呼叫信号的号码;没信号呼叫时显示0;有多个信号呼叫时,显示优先级最高的呼叫号(其它呼叫号用指示灯显示); 3、凡有呼叫发出5秒的呼叫声; 4、对低优先级的呼叫进行存储,处理完高优先级的呼叫,再进行低优先级呼叫的处理。 二、病房呼叫系统设计背景及其研究意义 随着科学技术的发展，越来越多的科技设备应用到生活的方方面面，其中在医疗领域尤其多。病房呼叫系统这个设计就是应用于医院的一个简单的系统模型，其目的是为了方便医护人员更好地照顾病人，提高工作效率。病房呼叫系统的优先编码设置可以让相对更需要救助的病人第一时间得到救助，其蜂鸣器和数码管、等设置可以直观的提醒医护人员是否有病房呼叫及呼叫的病房号。 医院，在当代生活中已是必不可少，它在人们的生活中越来越扮演着重要角色，医院让我们的生活更加安心。医院的医学技术与科技设备齐全是人们生活健康的保障，而病房呼叫系统在医院病房更加必不可少，它关系的病人的安危，完善的病房呼叫系统让病人更加安心。 三、设计思路 本次课程设计的题目是病房呼叫系统，有六个病房，分别编号为1、2、3、4、5、6，其优先级依次降低。即当一号病房有信号输出的时候，即使其他病房有信号输出系统也不会响应。当二号病房有信号
病房呼叫系统施工方案 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
1.3. 2.6 病房呼叫系统施工方案 病房呼叫系统主要用于医院护理区、以沟通住院病人与医护人员的联络，提高医院的护理水平，减轻护士劳动强度，使病人能得到良好与及时的医疗和护理服务，为医院上等级而开发的配套产品。 本系统由对讲主机、分机和走廊大显示屏组成。本系统每台主机和各分机之间使用两根总线并联，不分极性，施工既简单又节省材料。用户可自由选择用明装分机或暗装分机。每张病床设分机一个，连接手持式呼叫按钮，放音逼真、清晰。主机设置于护士站内，每个护士站设一台，在走廊内设一块四位、双面走道显示屏，平时显示时间，有病床呼叫护士时，走廊显示屏显示呼叫病床床号。 本系统二层母婴同室护理单元、四至十一层标准护理单元每个护士站配置一台90路对讲型主机，在走廊中间位置设一块双面显示屏；病区每张病床安装一只对讲分机，在每间病房的卫生间内安装一只防水开关，每间病房门口设一只门灯，每张病床安装的对讲分机为超薄型分机，安装在病房设备带上；卫生间防水开关安装高度为高地1.1m；门灯安装在走廊倒各病房门套上。 三层血透中心每张病床安装一只对讲分机，护办配置一台30路对讲型主机，在走廊基本中间位置设一块双面显示屏。 一层大输液厅每张座椅安装一只对讲分机，护士站配置一台30路和90路主机。 二层儿童输液厅每张座椅安装一只对讲分机，治疗室配置一台60路主机。 护理单元及血透中心每张病订安装的对讲分机为超薄型分机，安装在病房设备带上；系统采用总线式，对讲主机对各对讲分机、防水开关之间采用手拉手方式连接。输液大厅和儿童输液厅呼叫器由吊平顶内沿输液杆引下安装，卧室输液厅呼叫器安装在设备带上（若无设备带，则离地1.1米墙面安装）。
I 数字电路课程设计题目：病房呼叫系统设计 院系：工学院电气与电子工程系 专业：电气工程及其自动化 班级： 姓名： 学号： 指导教师： 烟台南山学院教务处 二〇一七年六月
病房呼叫系统设计 摘要 随着现在医疗机构的发展，病房呼叫系统成为每个医院必须的设备。本次设计完成的是病房呼叫系统。该设备含有优先级，监控设备放置在医生值班时内，当病床有请求呼叫时指示灯进行提醒，并显示几号床位。而当多个请求同时呼叫时，优先级高的病床会显示，并且蜂鸣器连接的计算机扬声器会发声本设计主要四个模块：呼叫模块、优先选择模块、译码显示模块。其中运用了74HC148来实现优先选择模块的主要功能 关键词病房呼叫系统优先级模块
Ward call system design Abstract With the development of medical institutions, the ward call system becomes a necessary device for every hospital.This design completes the ward call system. The device has a priority, the monitoring device is placed in the doctor's watch, and when the bed has a request call, the light is alerted and a number of beds are displayed. And when multiple requests are called at the same time, a high-priority bed will be displayed, and a computer speaker connected to the buzzer will speak. The main four modules of this design: call module, priority selection module, decoder display module. It USES 74HC148 to implement the main function of the preference module. Keywords Ward call systempriority modules
EDA课程设计报告 ——病房呼叫系统的设计 一、 设计说明：假设某医院有7个病房房间，每间病房门口设有呼叫显示灯，室内设 有紧急呼叫开关，同时在护士值班室设有一个数码显示管，可对应显示病室的呼 叫号码。 当病人按下紧急呼叫开关时，护士值班室的数码显示管可对应显示病室的呼叫号 码，并且蜂鸣器发出警报声音一提醒医务工作人员。 总电路图： ? 并且要求当“l”号病房的按钮按下时，无论其他病室的按钮是否按下，护士值 班室的数码显示“1”，即l号病室的优先级别最高，其他病室的级别依次递减， 7号病室最低，当7个病房中有若干个请求呼叫开关合上时，护士值班室的数码 管所显示的号码即为当前相对优先级别最高的病室呼叫的号码，同时在有呼叫的 病房门口的指示灯闪烁。待护士按优先级处理完后，将该病房的呼叫开关打开， 再去处理下一个相对最高优先级的病房的事务。全部处理完毕后，即没有病室呼 叫，此时值班室的数码管熄灭。
例如 ： （1）闭合开关2，数码管显示“2”， 并且蜂呜器SP 令计算机上的扬声器发声。 ? （2）闭合开关2、4、7，由于病房的优先级从高到低依次为1、2、3、4、5、6、7，所以数码管显示2.
（2）本设计中采用了8/3优先编码器74LS148N，74LS148N有8个数据端(0---7)，3个数据输出端(A0---A1)，1个使能输入端(EI：低电平有效)，两个输出端(GS、EO)。数据输出端A---C根据输入端的选通变化，分别输出000---111这0---7二进制码，经逻辑组合电路与74LS47D七段译码器／驱动器的数据输入端(A---C)相连，最终实现设计要求的电路功能，电路如图所示。电路中异或门74LS86D
1.3. 2.6 病房呼叫系统施工方案 病房呼叫系统主要用于医院护理区、以沟通住院病人与医护人员的联络，提高医院的护理水平，减轻护士劳动强度，使病人能得到良好与及时的医疗和护理服务，为医院上等级而开发的配套产品。 本系统由对讲主机、分机和走廊大显示屏组成。本系统每台主机和各分机之间使用两根总线并联，不分极性，施工既简单又节省材料。用户可自由选择用明装分机或暗装分机。每张病床设分机一个，连接手持式呼叫按钮，放音逼真、清晰。主机设置于护士站内，每个护士站设一台，在走廊内设一块四位、双面走道显示屏，平时显示时间，有病床呼叫护士时，走廊显示屏显示呼叫病床床号。 本系统二层母婴同室护理单元、四至十一层标准护理单元每个护士站配置一台90路对讲型主机，在走廊中间位置设一块双面显示屏；病区每张病床安装一只对讲分机，在每间病房的卫生间内安装一只防水开关，每间病房门口设一只门灯，每张病床安装的对讲分机为超薄型分机，安装在病房设备带上；卫生间防水开关安装高度为高地1.1m；门灯安装在走廊倒各病房门套上。 三层血透中心每张病床安装一只对讲分机，护办配置一台30路对讲型主机，在走廊基本中间位置设一块双面显示屏。 一层大输液厅每张座椅安装一只对讲分机，护士站配置一台30路和90路主机。 二层儿童输液厅每张座椅安装一只对讲分机，治疗室配置一台60路主机。 护理单元及血透中心每张病订安装的对讲分机为超薄型分机，安装在病房设备带上；系统采用总线式，对讲主机对各对讲分机、防水开关之间采用手拉手方式连接。输液大厅和儿童输液厅呼叫器由吊平顶内沿输液杆引下安装，卧室输液厅呼叫器安装在设备带上（若无设备带，则离地1.1米墙面安装）。 工程施工 设备安装前的准备 安装设备前需对系统所有线路进行全面检查，是否存在断线或短路现象； 确认整个系统的线路无任何故障后，方可安装设备，接线的各接点必须加上焊锡； 对讲主机、分机及走廊灯的安装设备时必须严格按照产品所附说明书或安装
病房呼叫系统 一．设计题目：病房呼叫系统 二．设计要求：1.有6间病房，当1号房的按钮按下时，无论其它病房是否按下，值班室的数码显示“1”，即1号房的优先级别最高，其它病房的优先级别依次递减，5号房的优先级别最低。当6个病房中有若干个病房的开关按下，在数码显示管上只显示相对优先级别高的病房，同时，有呼叫的病房门口的指示灯闪烁。 2.护士按数码显示的病房号处理完毕后，关闭该病房的呼叫开关，此时病房 门口的指示灯停止闪烁，并熄灭。护士站的数码显示当前还没有处理相对级别高的病房号，护士按数码指示号处理病房，如此循环。 3.全部处理完毕后，即没有病房呼叫时，值班数码显示“0”。 三．设计思路： 系统总体方案的确定，由题目的要求可知，该系统主要实现6个房间的优先级别，并且5号房和6号房的优先级别要有一点小的调整，按照优先级别传送优先级别最高的呼叫病房号到护士站的数码显示器上，故可以分为3大子系统： 1.病房优先级别识别系统 2.护士值班室数码显示系统 3.病房门口指示灯闪烁系统 电路总方框图如下：Array 四.设计过程： 1.病床呼叫优先识别系统： 由于本设计需要对6个房间的呼叫级别进行优先编码，6个房间的优先顺序为1，2，3，4，6，5，采用8线3线优先编码器74LS148最合适，74LS148数据输入端（D0——D7），3个数据输出端（A0——A2），1个使能端（E1，低电平有效），2个输出端（Gs，E0）其功能表如 下图：
优先编码系统如下： 图1-1 其中，当开关拨开是，该系统开始工作，因为该芯片是反码输出，D7的优先级别最高，然后依次递减，6引脚的原码是110,则反码输出001，而001所对应的十进制刚好是1，所以就把1号房间接在6引脚上，依次类推，到了5号病和6号病房，由于6号病房的优先级别比5号房的优先级别高，所以要先接6号病房，芯片的1引脚输出的十进制数刚好是6,5号病房接在D0上，输出的是111，然而我们想要的结果是101，所以要在后面添加一个控制门来把111转化成101又不影响其它房间的输出，通过观察芯片的输出，发现前面5个房间
单片机课程设计课题： 系别：电气与信息工程学院 专业：电子信息工程 姓名： 学号： 华南理工 2014年01月01日
成绩评定· 一、指导教师评语（根据学生设计报告质量、答辩情况及其平时表现综合评定）。 二、评分 课程设计成绩评定
目录 一、设计目的 (2) 二、设计要求 (2) 三、总体设计 (1) 四、各部分电路设计 (2) 五、整体电路图 (5) 六、设计总结 (7) 参考文献 (10) 附1 源程序代码 (11) - 1 -
一、设计目的 病房呼叫系统是病人请求值班医生或护士进行诊断或护理的紧急呼叫工具。它的实际意义在于能够为医院提供一个成本低、不复杂、生产和安装方便的简单快捷病房呼叫系统，方便病人更快找到医生，以节约病人的宝贵时间。它主要用于协助医院病员在病床上方便地呼叫医务人员，可将病人的请求快速传送给值班医生或护士，是提高医院和病房护理水平的必备设备之一。医院的竞争越来越激烈，商业医院的生存是第一位的，提升档次和服务质量迫在眉睫，陪护问题一直是医患矛盾的主体，也是长期困扰卫生系统服务质量的大问题。使用病房呼叫系统，可以方便病人更快地找到医生，以节约病人的宝贵时间。因此该系统具有很大的应用前景和广阔的市场发展空间。 本设计是基于51系列的单片机设计的病房呼叫系统。在该设计中每个患者床头都有一个按键，当患者有需要的时候，按下按键，此时，值班室的系统板上会显示此患者的床位号，并且为了提醒效果更好会震铃3秒。此时，值班室的护士会看到哪个病房的患者又需要，然后护士按下“响应”键取消当前呼叫。 本系统是一个64个床位的的病房呼叫系统，核心部件选择内部存储资源丰富的AT89C51单片机，输入采用8×8矩阵键盘。显示采用2位7段共阴极LED 动态显示，复位电路采用上电加按钮复位，时钟采用12MHz晶体振荡电路。编程语言方面针对病房呼叫系统程序比较简单，接口可以不通过扩展而实现，而且考虑到汇编的语言对端口的操作比较直观，故采用汇编语言，由于采用AT89C51单片机内部有充足的程序存储单元和数据存储单元，因此不需要进行外围存储扩展。又采用了直观的汇编语言，故该系统具有安装方便，成本低等特点. 二、设计要求 （1）设计一个可容64张床位的病房呼叫系统。 （2）要求每个床位都有一个按钮，当患者需要呼叫护士时，按下按钮。此时护士值班室内的呼叫系统板上显示该患者的床位号，并振铃3秒。 （3）当护士按下“响应”键时，取消当前呼叫。
医院呼叫系统工程 KINGBELL 技 术 设 计 方 案 上海交大金铃铛电子科技有限公司
2007年3月15日 系统设计方案 设计依据 ?《安全防范工程程序与要求》GA/T75-94 ?《安全防范系统通用图形符号》GA/T74-94 ?《建筑电器安装工程质量检验评定标准》GYJ253-88 一、设计范围 ?医用呼叫系统 ?医用设备带 二、设计思想 1、严格按照国家的有关标准、规范进行工程设计，从技术上确保设计图纸符 合国家有关标准、规范的规定，满足贵院提出的各项要求。 2、努力贯彻设计的安全性、可靠性和实用性。在满足安全、可靠的前提下采 用先进技术，同时考虑经济、美观和维修方便等因素，搞好贵院医用传呼系统、设备带的设计。 三、工程概况 项目名称：呼叫系统安装工程 贵院住院楼设计1至11层。6套呼叫主机及11套走廊显示屏，1100 只呼叫分机。 四、终端设备带
医用设备带固定在病房床头上方的墙壁上，用来安装电源插座、呼叫按钮、电源开关、中心供氧及负压吸引等系统的气体阀等设备，另外也可固定其他一些医疗设备，如输液装置、其他报警装置等。 设备带简介 ?薄型设计，厚度为80mm ?单层设计，高度为205mm ?设备带中间面板（装载开关、插座等设备）的高度为105mm ?采用高强度铝合金材质，经整体喷涂处理，外表美观、耐磨、易清洁?气体通道与电线通道分隔设置，安全可靠，符合美国和欧共体关于医疗设备的标准 ?标准长度为1000mm和1200mm，可根据现场实际情况进行调整 ?可根据工程需要，设置中心供氧及负压吸引等气体出口，也可配置空气等出口 ?可选配照明灯（每个床头上配置一只，系philips日光灯系列），照明灯长度600mm ?每段上标配一只电源插座和一只开关，若还需要其它电气设备（如音视频插孔等），可定制 ?气体管道经过100%气密性测试，安全无忧
名称：综合训练项目一 目：题病床呼叫电路设计 专业：电气工程及其自动化 14-1 ，第四组班级：电气,学姓名：马文达号：1405040117 马煜翔 1405040118 乔琳 1405040119 史童星 1405040120 孙浩锋 1405040121
王瑞臻 1405040122 1设计任务和要求 1. 3个病房，分别编号为一、二、三号，每个病床4张病床，分别编号为1、 2、3 、4号。要求每个病房任意时刻只允许一张病床呼叫。有病床呼叫时，发出响铃的同时显示房间号和病床号。 2．直到护士应答时响铃和显示停止。
设计方案选择2 : 方案一床位房间显示电路呼叫和应答电路编码电路相应电路
七该系统采用拨动开关来模拟各病房的呼叫按钮。按键信息经优先编码器，将病例的呼叫开关段显示器传达给医护人员。医护人员将所有的病例处理完后，断开。七段显示器自动熄灭，蜂鸣器停止响铃电路分为三个模块：开关控制模块，数码显示模块，警报模块。 方案二：呼叫电路反转电路电平信号电路 编码电路床位显示电路护士应答电路 则这个直接对信号进行处理。任意一个床位先呼叫，采用单一优先编码器，床位的优先级最高，所以每个床位使用一个优先编码器，当某一个优先编码器工作时，将其输入到其他三个选通端，使其他优先编码器不工作。再将四个床位信号通过编码器对信号进行编码输出到数码管。 本设计采用方案一。 3单元电路设计 3.1 呼叫应答电路设计 1、以一号房间为例，用4个单刀双掷开关由四个床位控制，单刀双掷开关如图3-1-1.每个开关的一号端接五伏电源，二号端接地，如图3-1-2。
医院病房呼叫器的设计 绝对经典 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
课程设计任务书 课程名称电子线路课程设计 课程设计题目医院病房呼叫器的设计 课程设计的内容及要求： 一、设计说明与技术指标 1．用1~4个开关模拟4个病房的呼叫输入信号，1号优先级最高；1~4优先级依次降低； 2．用数码管显示呼叫信号的号码；没信号呼叫时显示0；又多个信号呼叫时，显示优先级最高的呼叫号（其它呼叫号用指示灯显示）； 3．凡有呼叫发出5秒的呼叫声； 4．对低优先级的呼叫进行存储，处理完高优先级的呼叫，再进行低优先级呼叫的处理。 二、设计要求 1．在选择器件时，应考虑成本。 2．根据技术指标，通过分析计算确定电路和元器件参数。 3．画出电路原理图（元器件标准化，电路图规范化）。 三、实验要求 1．根据技术指标制定实验方案；验证所设计的电路，用multisim软件仿真。 2．进行实验数据处理和分析。 四、推荐参考资料 1. 童诗白，华成英主编．模拟电子技术基础．[M]北京：高等教育出版社，2006年 2. 阎石，数字电子技术（第五版）．[M]北京：高等教育出版社，2005. 3. 陈孝彬《555集成电路实用电路集》高等教育出版社2002-8 4. 王刚《TTL集成电路应用》机械工业出版社 2000-10 五、按照要求撰写课程设计报告
成绩评定表： 指导教师签字： 年月日 一、概述
本设计的主要目的是实现一个当医院病房发生紧急情况时，病房之中又有多个病人需要护理的一个优先级别的电路。用于医院病房需要呼叫具有优先级别的呼叫系统。当有病人进行呼叫时，系统会自动先处理具有优先级别的病房的编号，同时产生光信号和5秒钟的声音信号。使用该系统，不仅能够提高医生的工作效率，便于医生及时了解病人的实际状况，还能够让病人的需要及时得到满足。 二、方案论证 根据设计要求，将此设计分为几个模块来设计，分别为：指示灯显示模块，优先显示模块，报警模块。首先用四个开关来代替四个病房的呼叫按钮，四个二极管灯代表四个病房，当开关闭合后，对应的病房的灯发光，然后利用与非门74LS30的功能，当其输出为高电平时，就会使NE555芯片产生脉冲信号，然后使NE555芯片的out 输出端产生高电平，促使报警器报警，根据NE555芯片的外接电阻和电容的大小，可调整报警器的报警时间。当开关断开时，即74LS30输出为低电平，所以NE555芯片没有被触发，其out 输出端为低电平，报警器没有报警，也就是病房没有病人呼叫，一切正常。开关闭合后，将经过存储的信号送入优先编码器74HC148，根据优先编码器的优先选择功能选出优先级最高的呼叫信号，再通过译码器74LS48译码，最后通过数码管显示报警的病房，然后医生会及时的根据报警情况去查看病人。此方案的论证流程图如图2.1。 图 1 病房呼叫系统电路的原理框图 三、单元电路设计
