压力管道安装通用工艺规程

压力管道安装施工方案完整版敲击管道表面，听声音判断管道内部是否有空洞或松动现象。

二）管道施工安装1.管道划线切割根据施工图纸要求，在管道上划线，确定管道长度和坡度。

使用切割机器进行管道切割，确保切口平整，不得有切割毛刺或裂纹。

2.坡口加工根据管道直径和壁厚，进行坡口加工，确保坡口的角度和深度符合要求。

坡口加工后，应进行清洗和除锈处理。

3.管道组装根据施工图纸要求，进行管道组装，确保管道连接牢固、无渗漏。

组装前，应进行材料标识，确保材料的正确性和完整性。

4.管线试压在管道组装完成后，进行管线试压，确保管道系统的安全性和可靠性。

试压前，应对管道系统进行清洗和除锈处理，确保管道内部干净。

三）管道系统压力试验1.试验前准备在试验前，应进行管道系统的清洗和除锈处理，确保管道内部干净。

关闭管道系统的所有阀门和泵站，进行准备工作。

2.试验方法将管道系统充满水或气体，通过压力表检测管道系统的压力是否符合要求。

试验过程中，应注意安全，确保人员不受伤害。

四）严密性试验1.试验前准备在试验前，应关闭管道系统的所有阀门和泵站，进行准备工作。

对管道系统进行清洗和除锈处理，确保管道内部干净。

2.试验方法将管道系统充满水或气体，通过检测仪器检测管道系统的泄漏情况。

试验过程中，应注意安全，确保人员不受伤害。

五）安全措施及文明施工1.安全措施在施工现场设置安全警示标志，确保人员安全。

施工过程中，应严格遵守安全操作规程，确保施工安全。

2.文明施工施工过程中，应注意环境保护，防止污染。

施工现场应保持整洁，确保施工文明。

压力管道安装施工方案HEN系统办公室【HEN16H-HENS2AHENS8Q8-HENH1688】目录：一、编制依据二、施工工序三、管道安装施工及检验四、管道系统压力试验五、严密性试验六、安全措施及文明施工一、编制依据1.GB-97《工业金属管道工程施工及验收规范》2.GB-98《现场设备、工业管道焊接工程施工及验收规范》3.GB-2000《工业金属管道设计规范》4.GB《机械设备安装工程施工及验收规范》5.GB《压缩机、风机、泵安装工程施工及验收规范》6.GB《工业自动化仪表工程施工及验收规范》7.GB7231-2003《工业管路的基本识别色、识别符号和安全标志》8.劳部发（1996）140号《压力管道安全管理及监察规定》及解析9.中华人民共和国国务院令第393号《建设工程安全生产管理条例》10.甲方提供的施工图纸、相关要求及施工现场条件二、施工工序施工准备→技术准备→机具准备→材料准备→方案编制→技术交底→管段划线切割→坡口加工→管段组装→材料标识→管线试压→防腐→管口吹扫→质量检验→气密试验→交工验收三、管道安装施工及检验1.施工准备工作办理开工告知，获得相关部门批准后方可施工。

目录一.管道预制施工工艺 (1)二.管道弯管制作安装施工工艺 (11)三.工业管道安装施工工艺 (24)四.热力管道安装施工工艺 (32)五.燃气管道安装施工工艺 (52)六.管道试压施工工艺 (74)七.管道系统吹洗施工工艺 (81)八.管道内防腐施工工艺 (89)九.管道化学清洗脱脂施工工艺 (95)十.埋地钢质管道石油沥清防腐层施工工艺 (106)十一.管道涂漆与保温施工工艺 (112)一、管道预制施工工艺1.施工准备1.1材料要求1.1.1管材、管件、法兰、膨胀接头、挠性接头、耐压软管、阀门、疏水器、过滤器和分离器等管道组成件应具有制造厂产品合格证或质量证明并由材料责任工程师审核确认。

其材质、型号、规格、质量应符合设计文件的规定，并应按国家现行标准进行100%外观检查，不合格者不得使用。

合金钢管道组成应采用光谱分析或其他方法对材质进行复查，并应按规定做色标标记。

1.1.2下列情况应由材料供应部门负责按规定进行材质复验，不合格者应进行退货和索赔。

钢号、炉批号、规格型号与质量证件不符；质量证件中关键参数不清或有异议；规定应有而质量证件中未列出或没有注明有关试验数据或参数；高压管道预制时，管材产品质量证明书未注明无损探伤项目时，应逐根对管材进行探伤；产品质量证明书中有无损探伤项目，但外观验收检查中发现有裂纹、重皮、气孔等缺陷时，应按该批管材10%的比例进行探伤复验，如抽检不合格应100%进行探伤。

1.1.3施工用消耗材料：电焊条、电焊丝、钨极棒、砂轮片、除锈剂、氩气、氧气、乙炔气、氮气等应有制造厂产品质量证明书，焊丝应经除锈、除油脂、油漆、电焊条经烘烤、保温，按焊条管理要求发放领用。

1.1.4材料应有规定的标识，如规格型号、材质、批号、产品铭牌、合格证、质量证件和规定的色标，管材经复验检查有缺陷的部位及时作标识外，应将其切除，并妥善存放。

1.1.5高压管道经验收和检验合格的管材应及时填写“高压管道检查验收记录”。

压力管道焊接工艺规程1 合用范围本规程合用于工业管道或公用管道中材质为碳素钢、低合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。

2 重要编制依据2.1 GB50236-2023《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2023《压力管道规范-工业管道》；2.3 SH3501-2023《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2023《工业金属管道工程施工及验收规范》；2.5 CJJ28-2023《城市供热管网工程施工及验收规范》；2.6 CJJ33-2023 《城乡燃气输配工程施工及验收规范》；2.7 GB/T5117-2023 《碳钢焊条》；2.8 GB/T5118-2023 《热强钢焊条》；2.9 GB/T983-2023 《不锈钢焊条》；2.10 YB/T5092-2023《焊接用不锈钢丝》；2.11 GB14957-1994《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文献。

3 施工准备3.1 技术准备3.1.1 3.2 对材料的规定3.4 焊接人员3.4.2 3.5 施焊环境4.1 压力管道焊接施工流程图（见图1 ）图1 焊 接 施 工 流 程 图 4.2 焊前准备及接头组对4.2.1 4.2.2 b ）异种钢管子焊接时, 焊条或焊丝的选用一般应符合下列规定: 表1 常用钢号推荐选用的焊接材料焊前准备焊机性能确认 焊口组对质量评估正式施焊 焊接检查焊缝无损探伤结果评估焊后热解决硬度测试水压实验焊接坡口制备及清理 焊条烘干及焊丝清理焊缝外观检查是表2 不同钢号相焊推荐选用的焊接材料表3 常用钢号分类分组4.2.4 a）按SH3501-2023《石油化工剧毒、可燃介质管道工程施工及验收规范》分为SHA级的压力管道、中高合金钢及不锈钢管道的坡口应采用机械方法加工。

b）其他管道坡口宜采用机械方法加工, 当采用热加工方法时, 切割后必须去除影响焊接质量的表面层。

压力管道压力试验通用工艺规程1适用范围本工艺适用于设计压力小于42MPa的工业管道及公用管道的强度、严密性试验。

2引用（依据）文件2.1《石油化工剧毒、可燃介质管道工程施工及验收规范》SH35012.2《工业金属管道工程施工及验收规范》GB50235 2.3《工业金属管道工程质量检验评定标准》GB50184 2.4《夹套管施工及验收规范》FJJ211 2.5《石油化工钢制管道工程工艺标准》SHJ5173试验准备3.1主要施工设备3.1.1上水泵、升压泵、压力表3.1.2空压机、氮压机、电焊机、氩弧焊机、吊车等。

3.2主要工具气焊把、电焊把、活动扳手等管道施工常用工具。

3.3主要临时接管材料及消耗材料：石棉板、钢板、钢管、阀们单丝头、试验用介质（如油）、焊接材料等3.4 高压管道试验所用的管材及配件必须有相应的合格证。

4 施工工艺4.1试验程序见4.1试验程序4.2试压方案的确定4.2.1管道系统的划分技术人员根据施工平面布置图、设计变更单及管道说明等设计文件，来划分管道系统，把压力相近（压力差不宜超过1MP a ）、现场分布临近、流程相贯通的两条或多条管线组合为系统。

4.2.2管道系统试压流程图的绘制1.管道系统试压时应有试压流程图，试压流程图根据设计部门的施工图或单线图绘制。

对于特殊的小型管道工程可直接用单线图或施工图作试压流程图。

2.试压流程图应包括以下内容：a.管号b.介质流向c.设计压力、设计温度、试验压力d.系统内空气排放点e.临时盲板位置f.试验介质进口g.临时管线h.压力表位置 图4.1试验程序 试验准备 试验条件的确认 灌注介质、升压至强度试验压力 稳压检查压力 泄压返修 降压至设计压力 泄压 稳压检查渗漏 管道系统复位i.试验介质j.试验介质临时排放点4.2.3试压参数的确定1.试验介质：管道系统压力试验用介质应根据设计文件的规定进行，如水或空气等。

如设计文件无规定时，应用液体（主要指洁净水）进行。

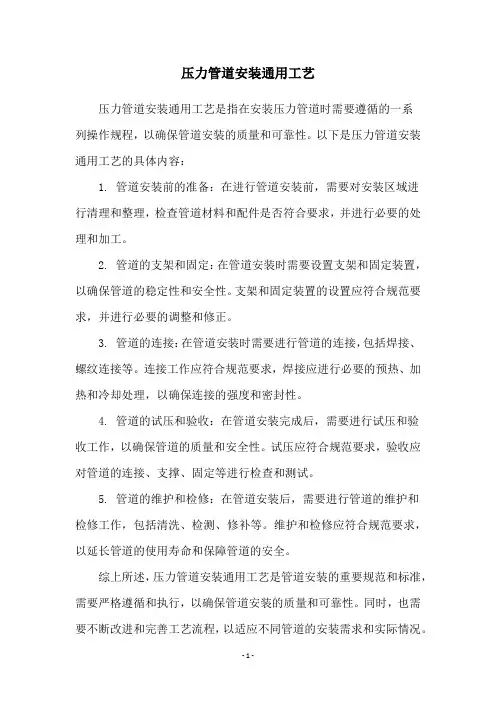

压力管道安装通用工艺
压力管道安装通用工艺是指在安装压力管道时需要遵循的一系
列操作规程，以确保管道安装的质量和可靠性。

以下是压力管道安装通用工艺的具体内容：
1. 管道安装前的准备：在进行管道安装前，需要对安装区域进
行清理和整理，检查管道材料和配件是否符合要求，并进行必要的处理和加工。

2. 管道的支架和固定：在管道安装时需要设置支架和固定装置，以确保管道的稳定性和安全性。

支架和固定装置的设置应符合规范要求，并进行必要的调整和修正。

3. 管道的连接：在管道安装时需要进行管道的连接，包括焊接、螺纹连接等。

连接工作应符合规范要求，焊接应进行必要的预热、加热和冷却处理，以确保连接的强度和密封性。

4. 管道的试压和验收：在管道安装完成后，需要进行试压和验
收工作，以确保管道的质量和安全性。

试压应符合规范要求，验收应对管道的连接、支撑、固定等进行检查和测试。

5. 管道的维护和检修：在管道安装后，需要进行管道的维护和
检修工作，包括清洗、检测、修补等。

维护和检修应符合规范要求，以延长管道的使用寿命和保障管道的安全。

综上所述，压力管道安装通用工艺是管道安装的重要规范和标准，需要严格遵循和执行，以确保管道安装的质量和可靠性。

同时，也需要不断改进和完善工艺流程，以适应不同管道的安装需求和实际情况。

压力管道焊接通用规程集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#压力管道焊接通用规程1 目的与适用范围为加强压力管道施工过程的管理，保证工程质量，制定本规程。

本规程适应于GB1、GB2、GC2级压力管道焊接施工及管理。

2 术语压力管道焊接施工方法：手工电弧焊、手工钨极氩弧焊、手工钨极氩弧焊打底加手工电弧焊盖面组合法。

压力管道施焊方法为单面焊双面成形。

压力管道施焊位置：水平滚动、水平固定、垂直固定对接焊。

压力管道对接焊管道坡口：采用“U”型或“V”型坡口。

3 总则现场施焊的焊工，必须持有“特种设备焊接作业资格证"，并在有效期内才能进行焊接工作。

在施焊前应进行该项工程的焊接模拟试验和工艺评定，确定合理的焊接参数，并有相应的焊接工艺评定指导书。

焊接材料的选用应符合设计文件的规定，材料必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。

焊条应符合现行国家标准：《碳钢焊条》GB5117《低合金钢焊条》GB5118《低温钢焊条》JB2385《不锈钢焊条》GB983《堆焊焊条》GB984《铝及铝合金焊条》GB3669《铜及铜合金焊条》GB3670《镍及镍合金焊条》GB/T13814焊丝应符合以下国家标准：《焊接用焊丝》GBl300《焊接用不锈钢丝》GB4242《铝及铝合金焊丝》GBl0858《钛及钛合金焊丝》GB3623《铜及铜合金焊丝》GB9460《焊接用高温合金冷拉丝》GB8110《二氧化碳气体保护焊用焊丝》GB3623同种钢材焊接时，焊条(焊丝)的选用，应符合下列要求：焊丝的金属性能和化学成份与基本金属相当。

工艺性能良好。

异种钢材焊接时，焊条(焊丝)选用应考虑扩裂性和碳扩散等因素，一般应符合下列要求：两侧钢材均非奥氏体不锈钢时，可选用成份与合金含量低的一侧相配或介于两者之间的焊条(焊丝)。

两侧钢材之一为奥氏体不锈钢时，可选用含镍量较高的不锈钢焊条(焊丝)。

,.焊接通用工艺压力管道安装2013-08-01 发布 2013-08-01实施xxxxxxxxxxxxxxxxxx 发布编制：2013年 08 月 01 日审核：2013年 08 月 01 日批准：2013年 08 月 01 日1 适用范围本规程适用于工业管道或公用管道中材质为碳素钢、低合金钢、合金钢、耐热钢、不锈钢和异种钢等压力管道的焊条电弧焊、钨极氩弧焊以及二氧化碳气体保护焊的焊接施工。

2 主要编制依据2.1 GB50236-2011《现场设备、工业管道焊接工程施工及验收规范》；2.2 GB/T20801-2006《压力管道规范-工业管道》；2.3 SH3501-2001《石油化工剧毒、可燃介质管道工程施工及验收规范》；2.4 GB50235-2010《工业金属管道工程施工及验收规范》；2.5 CJJ28-89 《城市供热管网工程施工及验收规范》；2.6 CJJ33-89 《城镇燃气输配工程施工及验收规范》；2.7 GB/T5117-2012 《碳钢焊条》；2.8 GB/T5118-2012 《低合金钢焊条》；2.9 GB/T983-2012 《不锈钢焊条》；2.10 YB/T4242-2011 《焊接用不锈钢丝》；2.11 GB1300-77 《焊接用钢丝》；2.12 其他现行有关标准、规范、技术文件。

3 施工准备3.1 技术准备3.1.1 压力管道焊接施工前，应依据设计文件及其引用的标准、规范，并依据我公司焊接工艺评定报告编制出焊接工艺技术文件（焊接工艺卡或作业指导书）。

如果属本公司首次焊接的钢种，则首先要制定焊接工艺评定指导书，对合金钢做抗裂敏感性试验，然后对该种材料进行工艺评定试验，合格后做出焊接工艺评定报告。

3.1.2 编制的焊接工艺技术文件（焊接工艺卡或作业指导书）必须针对工程实际，详细写明管道的设计材质、选用的焊接方法、焊接材料、接头型式、具体的焊接施工工艺参数、焊缝的质量要求、检验要求及焊后热处理工艺（有要求时）等。

压力管道施工工艺1 适用范围本工艺适用于输送可燃流体介质、有毒流体介质，设计压力P＜1.0Mpa且设计温度＜400℃的管道及输送非可燃、无毒流体介质，设计压力P＜4.0Mpa且设计温度＜400℃的工业管道工程的施工。

2 引用标准工业安装分项工程质量检验评定标准工业金属管道工程施工及验收规范工业金属管道工程质量检验评定标准工业设备及管道绝热工程质量检验评定标准现场设备、工业管道焊接工程施工及验收规范压力管道安全管理与监察规定上海市劳动保护监察条例上海市压力管道安装单位资格认可管理暂行规定沪劳保锅发3 主要技术要求3.1 材料要求3.1.1 管道组成件及管道支承件必须具有产品合格证或质保书。

对特殊产品还应具有相应的技术文件。

3.1.2 管道组成件及管道支承件的材质、规格、型号、质量应符合设计文件的规定。

工程施工人员应按国家现行标准进行外观检查，严禁不合格产品的使用。

3.1.3 材料应按施工阶段分批进场，对送到现场的材料应根据材质和规格的不同分别存放，妥善保管，并做好标识，以免产生错用事故。

3.1.4 管道阀门应按设计要求及规范规定，进行壳体压力试验和密封试验，不合格的不得使用。

3.2 主要机具3.2.1 常用机具：人字梯、竹梯、三脚架、龙门轧头、台虎钳、钢锯、榔头、扳头、锉刀、水平尺、圆规、钢卷尺、角尺、手电钻、台钻、砂轮切割机、弯管机、手弧焊机、氩弧焊机等。

3.2.2 专用机具：管子铰板、管子钳、试压泵、套丝机、坡口机等。

3.3 施工准备3.3.1 施工前必须认真熟悉施工图纸和有关技术资料，对工艺流程、工作介质、压力、温度等工艺条件和所使用的材料及附件的材质、型号、规格了解清楚。

3.3.2 施工前应根据施工图纸，并结合现场实际情况，确定管路的合理走向，并应核对预留孔的座标位置及尺寸，是否正确，有无遗漏，发现问题应及时协调解决。

3.3.3 在管道密集的部位，应注意交错情况，并画出管道空间交错草图，并选择合理的支、吊架形式。

压力管道安装工艺规程编制日期审查日期批准日期1.适用范围：本程序适用于本公司压力管道安装中的钢制工业管道的施工。

2.一般要求2.1管道安装应具备下列条件：2.1.1与管道有关的土建工程已检验合格，满足安装要求，并已办理交接手续。

2.1.2与管道连接的机械已找正合格，固定完毕。

2.1.3管道组成件及管道支承件等已检验合格。

2.1.4管子、管件、阀门等内部已清理干净，无杂物。

对管内有特殊要求的管道的质量已符合设计文件的规定。

2.1.5管道安装前必须完成的脱脂、内部防腐与衬里等有关工序已进行完毕。

2.2法兰、焊缝及其他连接件的设置应便于检修，并不得紧贴墙壁、楼板或管架。

2.3脱脂后的管道组成件安装前必须进行严格检查，不得有油污。

2.4管道穿越道路、墙或构筑物时应加套管或砌筑涵洞保护。

2.5埋地管道试压防腐后应及时回填土，分层夯实，并填写“隐蔽工程（封闭）记录”（Q/YLBG629-2008）进行隐蔽工程验收。

3.管道预制3.1管道预制应按管道系统单线图施工。

3.2管道预制应按单线图规定的数量、规格、材质选配管道组成件，并应按单线图标明管道系统号和按顺序标明各组成件的顺序号。

3.3自由管段和封闭管段的选择应合理，封闭管段应按现场实测后的安装长度加工。

3.4自由管段和封闭管段的加工尺寸允许偏差应符合下表规定：3.5管道组成件的焊接、组装和检验，应符合相关规范标准的要求。

3.6预制完毕的管段应将内部清理干净，并应及时封闭管口。

4.钢制管道安装4.1预制管道应按管道系统号和预制顺序号进行安装。

4.2 安装时应检查法兰密封面及密封垫片，不得有影响密封性能的划痕、斑点等缺陷。

4.3 当大直径垫片需要拼接时应采用斜口搭接或迷宫式拼接，不得平口对接。

4.4 软垫片的周边应整齐，垫片尺寸应与法兰密封面相符，其允许偏差应符合下表规定：4.5软钢、铜、铝等金属垫片，当出厂前未进行退火处理时，安装前应进行退火处理。

4.6 法兰连接应与管道同心，并应保证螺栓自由穿入。

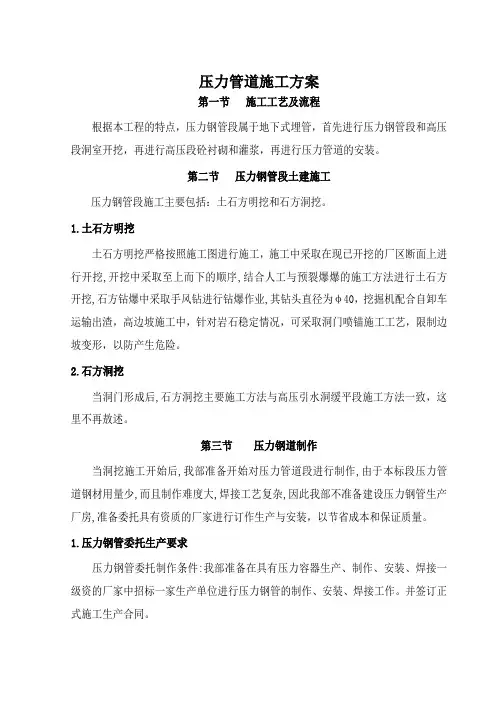

压力管道施工方案第一节施工工艺及流程根据本工程的特点，压力钢管段属于地下式埋管，首先进行压力钢管段和高压段洞室开挖，再进行高压段砼衬砌和灌浆，再进行压力管道的安装。

第二节压力钢管段土建施工压力钢管段施工主要包括：土石方明挖和石方洞挖。

1.土石方明挖土石方明挖严格按照施工图进行施工，施工中采取在现已开挖的厂区断面上进行开挖,开挖中采取至上而下的顺序,结合人工与预裂爆爆的施工方法进行土石方开挖,石方钻爆中采取手风钻进行钻爆作业,其钻头直径为φ40，挖掘机配合自卸车运输出渣，高边坡施工中，针对岩石稳定情况，可采取洞门喷锚施工工艺，限制边坡变形，以防产生危险。

2.石方洞挖当洞门形成后,石方洞挖主要施工方法与高压引水洞缓平段施工方法一致，这里不再敖述。

第三节压力钢道制作当洞挖施工开始后,我部准备开始对压力管道段进行制作,由于本标段压力管道钢材用量少,而且制作难度大,焊接工艺复杂,因此我部不准备建设压力钢管生产厂房,准备委托具有资质的厂家进行订作生产与安装，以节省成本和保证质量。

1.压力钢管委托生产要求压力钢管委托制作条件:我部准备在具有压力容器生产、制作、安装、焊接一级资的厂家中招标一家生产单位进行压力钢管的制作、安装、焊接工作。

并签订正式施工生产合同。

其委托厂家全方位履行钢管的制造、焊接、运输、安装、涂装、灌装及质量检验和验收等全部工作。

并且应指派持有上岗证的合格焊工和无损检测人员进行焊接、检验和评定工作。

2．压力钢管制作安装材料采购及质量控制钢管制作和安装所需的钢材、焊接材料、连接件和涂装材料的每一批材料到货后须经监理工程师验收签认后，方准使用。

2.1钢板（1）每批钢材入库验收时，应向监理工程师提交产品质量证明书，并接受监理工程师的检查，没有产品合格证件的钢材不得使用。

（2）所有钢板均由委托厂家质检部门负责进行抽样检验。

每批钢板抽样数量为2%，且不少于2张，同一牌号、同一质量等级、同一炉罐号、同一品种、同一尺寸、同一热处理制成的钢板可列为一批，检验成果报送监理工程师。

压力管道安装通用工艺规程1管道的连接.1。

1螺纹连接的要求：(1）由于螺纹规格尺寸的影响,一般无缝钢管外径偏小无法进行螺纹加工，所以无缝钢管不能采用螺纹连接.（2）当无缝钢管安装中遇到螺纹连接的阀门及配件时。

如果管道的工作压力小于1。

0MP时，可以局部采用一段焊接钢管加工成螺纹连接.当管道工作压力大于1。

0MP或温度较高,可采用与管材相同的圆钢，加工成一端带螺纹,一端与无缝钢管内.外径相同的短管供安装使用,不得随意用焊接钢管代替。

（3）在公制螺纹或圆柱形管螺纹的连接中，不是依靠螺纹本身的密封来防止泄漏，而是依靠螺纹紧力来压缩密封垫达到密封作用的螺纹,螺纹上不允许缠绕任何填料。

1。

2法兰连接安装的注意事项：（1)管道安装过程中，法兰与设备接管或管道附件连接时，施工单位一定要预先注意核对，防止出现选用不同的标准或等级的问题。

（2)注意焊接钢管与无缝钢管外径不同，如果忽视这个问题，加工好的法兰有可能不能插人.（3）采用法兰连接的管道,需要改变管径时,可采用异径法兰。

但事先必需征得设计部门同意。

1.3管道对口质量要求:（1)焊口位置应避开应力集中区且便于施焊及热处理。

（2)管道组装前应将焊口表面及附近母材内外壁的油.漆。

垢。

锈等清理干净. （3）对接管口端面应与管子中心线垂直，其偏差不得超过规定. （4)焊件对口时应做到内壁平齐，其错口值应符合GB50235的规定。

（5）焊接施工现场应采取防风.防雨.防寒.防雪等措施。

2管道预制组装注意事项：（1）进入管道预制场的所有材料，需经认真检验，符合GB50235—97标准的规定。

（2)管道的加工,包括管子的切割。

弯管制作.卷管加工。

管口翻边。

夹套管等的加工，按GB50235—97的规定进行。

（3）管道的预制。

组装应以设计图为依据，但具体操作时，管段接口之间的几何尺寸，必须以现场实测的管段单线图为标准.（4）对焊后热处理的管段,必需严格执行操作工艺的要求，应做出明显的标志，在热处理前不得搬动,防止应力变化产生裂纹。
