施工定位放线详细讲解

控制桩的埋设和保护
• 控制桩应按照规程规
定的标准进行埋设， 一般应埋设在距基坑 放坡线1 m以外的坚固 地方，其深度应大于 当地的冻土线深度， 桩顶周围应砌筑20 cm 高的保护台或设置其 他保护措施(如图)。
基础施工测量
• 基础施工测量包括桩基施工测量、基槽开
挖的抄平放线、基础放线、±0.000标高以 下的抄平放线。在这些工作中，±0.000标 高线的测定对确保槽底标高无误是至关重 要的，此外还应根据建筑物的大小适当考 虑沉降测量。
线的端点应尽量延伸至场地边缘，既便于方格网的扩展又能确保精度均匀。
• (2) 方格网的顶点应布置在通视良好又能长期保存的地点。 • (3) 方格网的边长不宜太长，一般小于100 m，为便于计算和记忆，宜取10 m的倍数。 • (4) 轴线控制桩应尽量投测在方格网边上。 • (5) 方格网全部施测完成后，采用将所有建筑物一次性定位的方法来检验其准确性，对于未进行平
土方开挖标高确定
• 在土方开挖期间，对于标高的测定，采用
专人负责，随挖随测的方法。在接近基底 时，应将标高点引到基坑内，可在工程桩 钢筋上做记号。作为底板施工阶段垫层浇 筑、支底板模板的依据。
地下室施工阶段标高测量方法
• 为了保证建筑全高控制的精度要求，在基础施工
中就应注意准确地测设标高。为±0.00以上的标 高传递打好基础。
• (2) 施工方法
使用建设激光测量仪进行轴线竖向引测，首先选定控制点，将控制点选 在1层或2层。经测角、量边核准后，得引测控制点，组成控制网。将新建立 的控制网作为施工全过程中竖向控制和施工放样的依据，在以上各层楼面浇 筑砼时，在对应于这4个控制点的位置处均预留150×150mm垂线投递孔，并在 留孔处四周砌200mm高阻水圈，以阻挡投点时施工用水流洒在仪器上。为减少 激光束衍射而产生的误差，利用最有效可靠的测程(30～40m)，分段进行投点。
• 采用经纬仪将现场水准点标高引测至地下室基坑
内，可在基坑四周的挡土桩上画出整米数的水平 线，作为地下室标高测量的依据。标高控制线应 根据施工需要画出多处，对于各条标高线，应予 校测，误差较大时(>5mm)应予调整。
外控法施工要点
• 施测时将经纬仪安置在建筑附近进行竖向投测。 • (1)测前要对经纬仪的轴线关系进行严格的检校，
(4)投测中要防风吹和震动，尤其是侧向风吹。 (5)在逐层引测中，要用更大的线坠(如5kg)每隔3～ 5层，由下面直接向上放一次通线，以作校测。
上部结构标高测法
• ±0.00以上的标高测法，主要是用钢尺沿结构外部向上竖
直测量，在四周共设三处，以便于相互校核。施测要点： (1) 起始标高线用水准仪根据水准点引测，必须保证精
工程沉降观测
• 工程沉降观测是施工中一项重要工作。当浇筑基础垫层时，
在垫层上埋设临时观测点。当建筑施工到±0.00层时，再 根据设计位置和要求埋设永久性观测点。然后每施工一层、 测设一次，直至竣工。
• 沉降观测必须由专业测量师负责，采取定人员、定仪器、
定时间的三定方针。以确保观测结果的准确。
• 沉降观测点位置与埋设方法见图示。 • 工程竣工时，沉降观测提供以下成果：
变形观测的基本措施：
为了保证变形观测成果的精度，除按规定时间 一次不漏的进行观测外，在观测中应采取“一稳 定、四固定”的基本措施。 (1) 变形观测依据的基准点、工作基点和被观测物上 的变形观测点，其点位要稳定。基准点是变形观 测的基本依据，因此设三个稳固可靠的基准点， 并每半年复测一次；变形观测点应设在被观测物 上最能反映变形特征且便于观测的位置。 (2) 变形观测所用仪器、设备要固定；观测人员要固 定；观测的条件、环境基本相同；观测的路线、 镜位、程序和方法要固定。
• (2) 定位的方法，在控制网上测定建筑物轴线控制桩。定
位的方法应以建筑物的形状不同而异，矩形建筑物宜用直 角坐标法定位；任意形状建筑物宜用极坐标法定位；当量 距有困难时，宜选用角度交会法定位。
轴线的垂直传递
• 采用内控法和外控法相结合的方法。首先
在首层的适当位置留设控制点，采用预埋 铁板的方法，制点固定。在施工上部结构 层时，在控制点的施工层的相应位置留设 孔洞，采用铅垂仪将控制点位置投影到各 施工层。同时采用激光经纬仪对各控制点 的位置进行校核。
• (3) 控制轴线最好选在建筑物外廓轴线上、单元或施工流
水段的分界线上、楼梯间或电梯间两侧的轴线上。由于施 工现场情况复杂，利用这些控制线的平行线进行投测较为 方便。
• (4) 标高的竖向传递，可用钢尺以首层±0.000线为基准
对邻近建筑物影响的观测
• 地下室施工过程中，为了及时掌握施工对
邻近建筑物影响的程度，因此对邻近建筑 物进行观测。在基础施工影响范围以外设 基准点，再根据设计要求，对距基坑一定 范围的建筑物，设置沉降观测点，并精确 地测出其原始标高。以后根据施工进展， 及时进行复测，以便针对变形情况，采取 安全防护措施。
• 天顶准直法是使用能测设天顶方向的仪器，进行
竖向投测。 仪器采用：配90°弯管目镜的经纬仪、激光经纬仪、
激光铅直仪、自动天顶准直仪、自动天顶──天底 准直仪。 仪器使用：将仪器安置在施工层的下面。因此，施 测中要注意对仪器的安全采取保护措施，防止落 物击伤，并经常对光束的竖直方向进行检校。
采用建设激光测量仪进行轴线 垂直传递
施工塔吊基座的沉降观测
• 为了避免塔吊基座沉降(尤其是不均匀沉降)
而影响正常施工，和发生意外事故 ，因此 对塔吊基座进行观测，检查塔吊基础下沉 和倾斜状况，以确保塔吊运转安全，工作 正常。
日照对高层建筑 上部位移变形的观测
• 由于考虑到日照对建筑竖向偏差具有重要
影响，因此需进行观测。观测随建筑物施 工高度的增加，每30m实测一次，实测时应 选在日照有明显变化的晴天天气进行，从 清晨起每一小时观测一次，至次日清晨， 以测得其位移变化数值与方向，并记录向 阳面与背阳面的温度。竖向位置使用天顶 法。
• 3.3.1大面积的建筑小区、大型建筑物或创市优重点工程，必须测设场区平面控制网，作为场区的整
体控制，它是建筑物平面控制的上一级控制，应结合建筑物平面布置的图形特点来确定这种控制网 的图形，可布置成十字形、田字形、建筑方格网或多边形。
• 建筑方格网应在场区平整完成后在总平面图上进行设计，其设计原则如下。 • (1) 方格网的主轴线应尽可能选择在场区的中心线上(宜设在主要建筑物的中心轴线上)。其纵横轴
观测时要精密定平水平度盘水准管，以减少竖轴 不铅直的误差。
• (2)轴线的延长桩点要准确，标志要准确、明显，
并妥善保护好。应尽量以首层轴线位置为准，直 接向施工层投测，避免逐层上投造成误差积累。
• (3)取正倒镜向上投测的平均位置，以抵消经纬仪
的视准轴不垂直横轴和横轴不垂直竖轴的误差影 响。
垂直度的控制采用吊线坠法
差的方格网是一种较好的检验方法。
• 建筑方格网的测设方法是先测设主轴线，后加密方格网，并按导线测量进行平差。 • 3.3.2建筑物平面控制网是建筑物定位和施工放线的基本依据，它是场区内的二级平面控制。 • 建筑物平面控制网的图形，可以是一字形基线(两个控制点组成的)、十字形控制网或平行于建筑物
外廓轴线的其他图形(图1)。
• (1) 测量仪器
建设激光测量仪是一种能自动保持工作精度，可适用于各类工程建设的 多工序检测的便携式仪器，它具有6种功能(自动安平激光水平仪、自动安平 激光水准仪、自动安平激光水平面仪、自动安平激光铅直平面仪、自动安平 任意倾角激光束准直仪、自动安平激光圆锥面仪)，是一种多功能、多用途、 性能好、精度高的新颖测量仪，有助于提高测量精度和效率，节约劳力，提 高工程质量和加快工程进度。
(1)建筑物平面图：图上标有观测点位置及编号； (2)下沉量统计表：是根据沉降观测原始记录整理而成的各 个观测点的每次下沉量和累积下沉量的统计值； (3)观测点的下沉量曲线。
挡土体观测
• 为了基础施工阶段的安全，及时掌握挡土
体的变形状况，对挡土体进行监测。在护 坡桩基坑一侧设置平行控制线，用经纬仪 准线法，定期进行观测，以确保护坡桩的 安全。
• 3.3.3高程控制网是建筑场区内地上、地下建(构)筑物高程测设和传递的基本依据。 • 高程控制网布点的密度应恰当，一般每幢楼房应设置1～2个点，主要建筑物应设置3个点。其测量
方法可采用水准测量和光电测距中的三角高程测量方法。
• 高程控制网的等级为国家三、四等水准测量或等外水准测量等。以上各等级都可作为建筑场区的首
多边形Βιβλιοθήκη Baidu场控制网
• 根据本工程的平面形状，适宜于采用多边
形现场控制网。
• 以与工程主轴线相对应的互成120°方向的
三根线作为控制网的轴线，控制轴线的间 距为30m，形成现场控制网。工程定位即以 该轴线为准。
纵横主轴线控制网
• 取工程纵横向的主轴线作为现场控制网轴
线，组成现场控制网。工程的其它轴线依 据主轴线位置确定。
级高程控制。当场区长、宽大于100 m时，可在场区内布置4个以上高程起始点，与已知高程点构 成闭合水准路线进行测量。
矩形控制网
• 根据本工程的平面形状，决定采用矩形网
控制。
• 按工程定位图，以建筑纵横两个方向为座
标轴，每30m测设一条控制线，形成 30m×30m的现场控制网，建筑物的定位即 以控制网轴线为准。
建 筑 基 础——施工放线
编制：周洋
目录

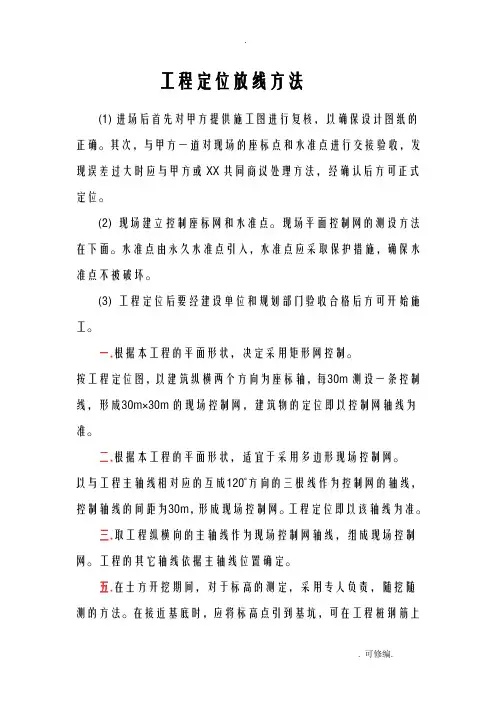

工程定位放线方法
• (1) 进场后首先对甲方提供施工定位图进行图上
复核，以确保设计图纸的正确。其次，与甲方一 道对现场的座标点和水准点进行交接验收，发现 误差过大时应与甲方或设计院共同商议处理方法， 经确认后方可正式定位。
• (2) 现场建立控制座标网和水准点。现场平面
结构施工测量
• (1) 一般民用建筑物±0.000标高以上的结构施工测量工
作主要包括：首层轴线放线与抄平，施工层主轴线的竖向 投测、施工层标高的竖向传递、大型预制构件的弹线及结 构安装测量等。
• (2) 首层放线验收后，应将控制轴线引测(弹出)在外墙立
面上，作为各施工层主轴线竖向投测的依据。若视线不够 开阔，不便架设经纬仪时，应改用激光铅直仪通过预留孔 洞向上投测。这时的控制网由外控转为内控，其图形应平 行于外廓轴线。
控制网的测设方法见后。水准点由永久水准点引 入，水准点应采取保护措施，确保水准点不被破 坏。
• (3) 工程定位后要经建设单位和规划部门验收合格
后方可开始施工。
建立平面控制网及高程控制网
• 所谓控制网是由一定等级(满足一定精度要求)的控制点所组成的相邻点互相通视并构成一定图形的
测量网。平面控制网是建筑物定位的基本依据，要分清场区平面控制网还是建筑物平面控制网，根 据整体控制局部、高精度控制低精度的原则，以场区平面控制网控制建筑物平面控制网。
• 采用较重的特制线坠悬吊，以确定的轴线交点为准，直接
向各施工层悬吊引测轴线。 (1)线坠的几何形体要规正，重量要适当(1～3kg)。
吊线用编织的和没有扭曲的细钢丝。 (2)悬吊时要上端固定牢固， 线中间没有障碍，尤其
是没有侧向抗力。 (3)线下端(或线坠尖)的投测人，视线要垂直结构面，
当线左、线右投测小于3～4mm时，取其平均位置，两次平 均位置之差小于2～3mm时，再取平均位置，作为投测结果。
投测时，将仪器置于控制点，调平，让激光束垂直投测到新测楼面留孔 处放置的有机玻璃平板(300×300)接受靶上，记下激光束的光斑圆心位置， 则可进行所测楼面的放线工作。
建筑物的定位放线
• (1) 建筑物的定位应以其平面布置形式和占地面积大小不
同而异：当以城市控制点或场区控制网定位时，应选择精 度较高的点位和方向为依据；当以建筑红线桩定位时，应 选择与主要街道中心线平行的建筑红线为依据，并应以较 长的已知边测设较短的边；当以原有建(构)筑物或道路中 心线定位时，应选择外廓(或中心线)较完整的永久性建(构) 筑物为依据。
度。 (2) 由±0.00水平线向上量高差时，所用钢尺应经过检
定，量高差时尺身应铅直并用标准拉力，同时要进行尺长 和温度改正。
(3) 观测时尽量做到前后视线等长。并采用铝合金直尺 以硬铅笔划水平线，以确保精度。
(4) 当高度超过一尺长时，应精确地定出第二基点，由 第二基点向上量测。
采用天顶准直法传递轴线
