(完整word版)初中物理电阻测定(专题)

2020年上海16区中考物理一模试题分类汇编（三）——伏安法测电阻1．（2020宝山一模）小李同学做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压保持不变。

①小李正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中。

闭合开关后，两电表的示数如图15所示。

接着移动变阻器的滑片，观察到电压表的示数逐渐变小，直至为零，则小李在连接电路时存在的问题是____________。

②经过思考，小李同学重新实验，并正确连接电路，操作步骤正确，闭合开关后，发现两电表指针所指的刻度与图15所示一致。

在小李同学前两次的实验中，_________表的示数一定没有发生变化。

③本实验所用的电源电压为_________伏，滑动变阻器的最大阻值为_________欧。

④继续移动变阻器的滑片，当电压表示数为3伏时，电流表示数为0.28安；再次移动变阻器的滑片，使电压表示数达到最大值时，电流表示数变为0.56安。

由此可以计算得到，待测电阻R X 的平均值为_________欧。

（计算结果保留一位小数）【答案】⑼电压表并联在滑动变阻器两端； ⑽ 电流；⑾ 6伏； ⑿ 50（欧）；⒀ 10.5（欧）2．（2020崇明一模）某同学做“用电流表、电压表测电阻”的实验，可供选择的器材有：电源2个（电压分别为6伏、4.5伏），滑动变阻器2个（分别标有“10Ω 3A”和“20Ω 1A”的字样)，待测电阻Rx （估计阻值约为19欧），电压表、电流表、电键各l 个和导线若干。

他选用器材，按图10连接电路，且步骤正确。

闭合电键，发现电流表的示数为0.2安。

试完成下列问题：图151图10Rx PVAS⑼ ⑽⑾ ⑿ ⒀①该同学在实验中所选用的电源电压为（9）伏，所选用的滑动变阻器的最大电阻为（10）欧。

②当该同学移动滑动变阻器的滑片到中点时(即连入电路中的电阻为变阻器最大值的一半)，电流表的示数为0.24安，此时电压表V的示数为（11）伏。

电阻的测量实验报告
1、实验目的：用电压表，电流表间接的测电阻
2、实验方法：伏安法
3、实验原理：
4、实验器材：电源、电压表、电流表、滑动变阻器、开关、导线、待测电阻。

5、实验电路图及实物图
6、实验步骤
1）调节电流表、电压表的指针到零刻度；按电路图连接实物。

调节滑动变阻器到阻值最大端；
2）闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I、电压表的示数U，并记录在表格中；
3）根据公式计算出R 的值，并记录在表格中。

4）调节滑动变阻器的滑片改变待测电阻中的电流及两端的电压，再测几组数据，并计算R 的值。

实验记录表格：
7、注意事项：
1）连接电路时，开关应，滑动变阻器应。

2）滑动变阻器的作用：，。

3）本实验中多次测量的目的是：。

8、课本81页，阅读“想想做做”并回答问题
解答：。

九年级物理上册电压电阻（篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．某实验小组探究金属丝电阻大小与横截面积的关系，实验室提供了下列器材：小灯泡、电压表、电流表、电池组、滑动变阻器、刻度尺、开关和导线若干。

（1）为了完成实验，还需要选择什么规格的金属丝。

（2）请你选择合适的器材，设计一个实验方案（电路图配合文字叙述）（3）分析可能出现的实验现象并得出结论【答案】（1）选择材料相同、长度相等，横截面积不同的金属丝若干（2）见解析（3）见解析【解析】【详解】（1）在不考虑温度变化的情况下，影响电阻大小的因素有导体的材料、长度和横截面积。

要探究金属丝电阻大小与横截面积的关系，根据控制变量法的原则，需要选择材料相同、长度相等，横截面积不同的金属丝若干，为了实验现象明显可选择电阻率较大的镍铬合金丝。

（2）实验方案：选择电池组、电流表、小灯泡、开关和若干导线连接串联电路，图中AB两点间接入材料相同、长度相等，横截面积不同的金属丝，从小灯泡的亮度可以粗略比较电阻的大小，还可以防止出现短路，通过电流表示数可以准确比较电阻的大小，电路图如下：（3）实验现象：接入AB两点间的导体横截面积越大时，闭合开关后，小灯泡越亮，电流表示数越大；实验结论：在导体的材料和长度相同时，横截面积越大，导体电阻越小。

2．在探究影响导体电阻大小的因素时，同学们作出了如下猜想：猜想①：导体的电阻与导体的长度有关；猜想②：导体的电阻与导体的横截面积有关；猜想③：导体的电阻与导体的材料有关。

实验室提供了如图所示的4根电阻丝，规格、材料如表所示：编号材料长度/cm横截面积/mm2A镍铬合金0.50.5B镍铬合金 1.00.5C镍铬合金0.5 1.0D锰铜合金0.50.5（1）为了验证上述猜想①，应该选用编号为________两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想________（填序号）；分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：____________________________。

专题17 伏安法测电阻➢ 核心考点： 【实验目的】 测未知电阻的阻值 【设计并进行实验】1.实验器材：电源、导线、开关、定值电阻、小灯泡、电流表、电压表、滑动变阻器；2.实验原理：IU R =3.实验步骤：（1）断开开关，调节电流表、电压表的指针到零刻度；按电路图连接实物；调节滑动变阻器到阻值最大端。

（2）闭合开关，调节滑动变阻器的滑片至适当位置，分别读出电流表的示数I 、电压表的示数U ，并记录在表格中。

（3）根据公式IUR =计算出R 的值，并记录在表格中。

（4）通过移动滑动变阻器滑片，改变定值电阻两端的电压和通过电阻的电流，分别记录对应的值。

实验次数123456电流I/A 00.150.190.280.40.6电压U/V 00.81 1.423电阻R/Ω5.35.3 5550.7550.25【拓展实验】（5）将定值电阻换成小灯泡进行实验，电路图和实物图如下所示：【分析数据】①将测得的定值电阻阻值进行求平均值：554321RRRRRRx++++=Ω=5555555Ω+Ω+Ω+Ω+Ω=②不能将小灯泡的电阻测量值进行求平均值，因为小灯泡电阻受温度的影响，是变化的。

定值电阻和小灯泡的UI-图如下：【实验结论】电阻是导体本身的特性，和导体的电流与电压无关；灯泡的电阻不是固定的，随温度的升高而增大。

【交流与讨论】（1）滑动变阻器的作用：保护电路、改变定值电阻（小灯泡）两端的电压和通过的电流。

（2）滑动变阻器规格的选取：电源点电压U小灯泡额定电压U L小灯泡正常发光时电阻R LLLLUUURR-=滑所选滑动变阻器最小阻值：LLL RUUUR-=滑所选滑动变阻器：滑滑RUUURLL-≥L （3）要使小灯泡正常发光，应移动滑片，使电压表示数为小灯泡额定电压。

（4）电压表示数小于（或大于）小灯泡额定电压时，滑片移动方向的判断：应使滑动变阻器接入电路中的电阻变小（或变大）。

（5）实验时多次测量的目的：①定值电阻：获得多组数据求平均值，减小误差；②小灯泡：获得多组数据，探究灯丝的电阻与温度之间的变化关系；（6）电路故障分析。

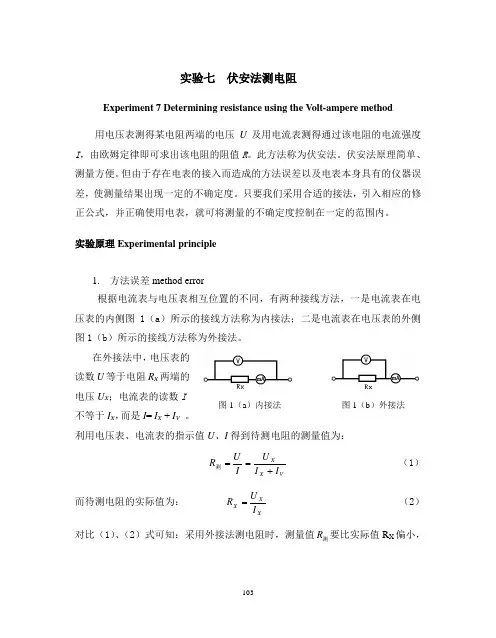

实验七 伏安法测电阻Experiment 7 Determining resistance using the Volt-ampere method 用电压表测得某电阻两端的电压U 及用电流表测得通过该电阻的电流强度I ，由欧姆定律即可求出该电阻的阻值R 。

此方法称为伏安法。

伏安法原理简单、测量方便。

但由于存在电表的接入而造成的方法误差以及电表本身具有的仪器误差，使测量结果出现一定的不确定度。

只要我们采用合适的接法，引入相应的修正公式，并正确使用电表，就可将测量的不确定度控制在一定的范围内。

实验原理Experimental principle1. 方法误差method error根据电流表与电压表相互位置的不同，有两种接线方法，一是电流表在电压表的内侧图1（a ）所示的接线方法称为内接法；二是电流表在电压表的外侧图1（b ）所示的接线方法称为外接法。

在外接法中，电压表的读数U 等于电阻R X 两端的电压U X ；电流表的读数I 不等于I X ，而是I = I X + I V 。

利用电压表、电流表的指示值U 、I 得到待测电阻的测量值为：IUR =测V X X I I U += （1）而待测电阻的实际值为： XXX I U R =（2）对比（1）、（2）式可知：采用外接法测电阻时，测量值测R 要比实际值R X 偏小，图1（a ）内接法图1（b ）外接法且测量的相对误差为：VX XXXR R R R R R E +-=-=测外,式中的负号是由于测R ﹤XR 而引起的。

当利用外接法测电阻时，待测电阻阻值用下面修正公式来进行计算：VVX X X R U I UI I UI U R -=-==（3）式中U,I 为外接法测量时电压表、电流表的读数，V R 为电压表的内阻。

在内接法中，电流表的读数I 为通过待测电阻R X 的电流I X ；电压表的读数U 不是待测电阻R X 两端电压U x ，而是A X U U U +=；利用电压表、电流表的指示值U 、I 得到待测电阻的测量值为：I UV R =测XAX I U U +=A X R R += （4）由此知：采用内接法测电阻时，测量值测R 要比实际值R X 偏大，且测量的相对误差为：XAXXR R R R R E =-=测内。

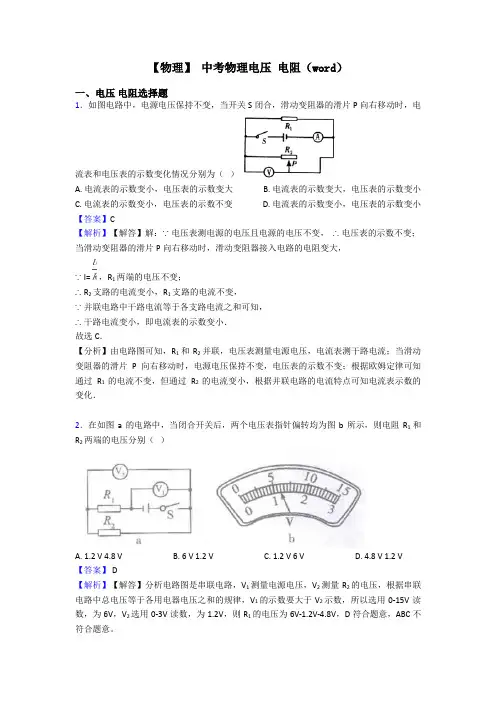

【物理】中考物理电压电阻（word）一、电压电阻选择题1．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数变小，电压表的示数不变D. 电流表的示数变小，电压表的示数变小【答案】C【解析】【解答】解：∵电压表测电源的电压且电源的电压不变，∴电压表的示数不变；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，∵I= ，R1两端的电压不变；∴R2支路的电流变小，R1支路的电流不变，∵并联电路中干路电流等于各支路电流之和可知，∴干路电流变小，即电流表的示数变小．故选C．【分析】由电路图可知，R1和R2并联，电压表测量电源电压，电流表测干路电流；当滑动变阻器的滑片P向右移动时，电源电压保持不变，电压表的示数不变；根据欧姆定律可知通过R1的电流不变，但通过R2的电流变小，根据并联电路的电流特点可知电流表示数的变化．2．在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别（）A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路，V1测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V1的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，则R1的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。

故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。

3．下列教材中的探究实验，不需要控制电流一定的是（）A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；B、由Q=I2Rt可知，通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关，要探究热量与电阻的关系，需控制电流和通电时间一定，B不符合题意；C、由W=UIt可知，要探究电功与电压的关系，需使电流和通电时间一定，C不符合题意；D、电磁铁磁性强弱与电流大小和线圈匝数有关，要探究电磁铁磁性强弱与线圈匝数的关系，需控制电路中的电流相同，D不符合题意．故答案为：A．【分析】（1）控制变量法：在研究和解决问题的过程中，对影响事物变化规律的因素或条件加以人为控制，使其中的一些条件按照特定的要求发生变化或不发生变化，最终解决所研究的问题；（2）探究的物理量与电流及其他因素有关，探究过程中需控制电流一定，根据各项分析即可得出结论．4．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（）A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图，电压表V1测量L1和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V，L2的电压为8V-5V=3V，B符合题意。

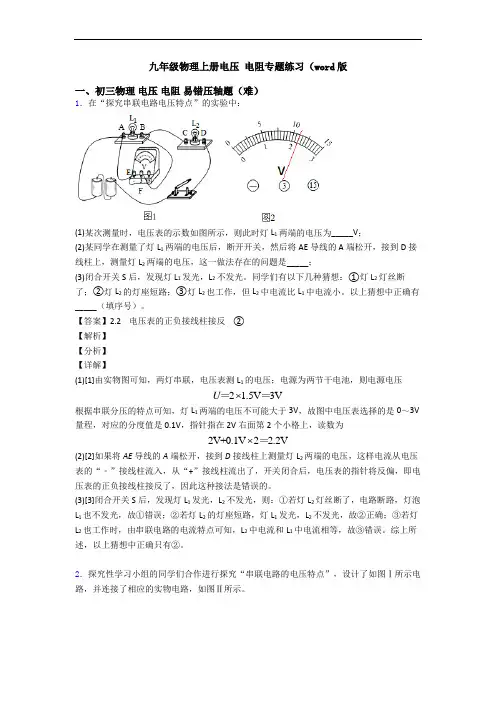

九年级物理上册电压电阻专题练习（word版一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝2 1.5V3VU⨯根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为2V+0.1V2 2.2V⨯＝(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．探究性学习小组的同学们合作进行探究“串联电路的电压特点”，设计了如图Ⅰ所示电路，并连接了相应的实物电路，如图Ⅱ所示。

(1)在连接的实物电路中有一处错误，无法完成实验，连接错误的导线是______（填a、b或c）(2)正确连接后，闭合开关，发现电流表和电压表V1都没示数，电压表V2有示数，电路故障可能是______，更换器材后继续实验，根据测得的实验数据，绘制了如图Ⅲ所示的曲线图。

初中物理多种测电阻方法（一）伏安法测电阻伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻Ｒx 的电压、电流，再用欧姆定律的变形公式求出Ｒx的阻值。

由于电压表也叫伏特表，电流表也叫安培表，所以这种用电压表、电流表测电阻的方法叫“伏安法”。

1．原理：由欧姆定律推出2．电路图：（见图1）3．器材：小灯泡（2.5V）、电流表、电压表、开关、电池阻（3V）、定值电阻（10Ω）、滑动变阻器、导线。

4．注意点：ⅰ连接电路时，开关应断开，滑动变阻器应调到最大阻值处。

ⅱ滑动变阻器的作用：（1）保护电路；（2）改变小灯泡两端的电压和通过的电流。

ⅲ本实验中多次测量的目的是：测出小灯泡在不同情况（亮度）下的电阻。

5．实验步骤：（1）根据电路图把实验器材摆好。

（2）按电路图连接电路。

（在连接电路中应注意的事项：①在连接电路时，开关应断开。

②注意电压表和电流表量程的选择，“+”、“-”接线柱。

③滑动变阻器采用“一上一下”接法，闭合开关前，滑片应位于阻值最大处。

）（3）检查无误后，闭合开关，移动滑动变阻器的滑片（注意事项：移动要慢），分别使灯泡暗红（灯泡两端电压1V）、微弱发光（灯泡两端电压1.5V）、正常发光（灯泡两端电压2.5V），测出对应的电压实验次数灯泡亮度电压U/V 电流I/A 电阻R/Ω1 灯丝暗红 12 微弱发光 1.53 正常发光 2.5灯泡的温度升高。

（4）算出灯丝在不同亮度时的电阻。

6．分析与论证：展示的几组实验表格，对实验数据进行分析发现：灯泡的电阻不是定值，是变化的。

是什么原因使灯丝的电阻发生变化的呢？是电压与电流吗？难点突破：（我们对比一个实验如图2：用电压表、电流表测定值电阻的阻值R）发现：R是定值，不随电压、电流的变化而变化。

通过论证，表明灯丝的电阻发生改变的原因不在于电压与电流，那是什么原因造成的呢？我们在前面学过，影响电阻大小的因素有哪些？（材料、长度、横截面积和温度。

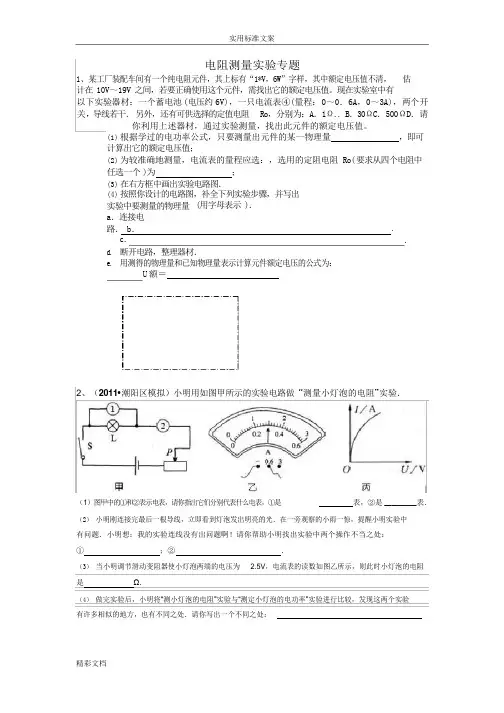

电阻测量实验专题1、某工厂装配车间有一个纯电阻元件，其上标有“1*V，6W”字样，其中额定电压值不清，估计在 10V～19V 之间，若要正确使用这个元件，需找出它的额定电压值。

现在实验室中有以下实验器材：一个蓄电池(电压约6V)，一只电流表④(量程：0～0．6A，0～3A)，两个开关，导线若干．另外，还有可供选择的定值电阻Ro，分别为：A．1Ω.. B．30ΩC．500ΩD．请你利用上述器材，通过实验测量，找出此元件的额定电压值。

(1)根据学过的电功率公式，只要测量出元件的某一物理量，即可计算出它的额定电压值；(2)为较准确地测量，电流表的量程应选：，选用的定阻电阻 Ro( 要求从四个电阻中任选一个)为；(3)在右方框中画出实验电路图．(4)按照你设计的电路图，补全下列实验步骤，并写出实验中要测量的物理量a．连接电路． b．c. (用字母表示 )．..d.断开电路，整理器材．e.用测得的物理量和已知物理量表示计算元件额定电压的公式为：U 额＝2、（2011• 潮阳区模拟）小明用如图甲所示的实验电路做“测量小灯泡的电阻”实验．（1）图甲中的①和②表示电表，请你指出它们分别代表什么电表，①是表，②是_________ 表．（2）小明刚连接完最后一根导线，立即看到灯泡发出明亮的光．在一旁观察的小雨一惊，提醒小明实验中有问题．小明想：我的实验连线没有出问题啊！请你帮助小明找出实验中两个操作不当之处：①；②．（3）当小明调节滑动变阻器使小灯泡两端的电压为 2.5V，电流表的读数如图乙所示，则此时小灯泡的电阻是Ω．（4）做完实验后，小明将“测小灯泡的电阻”实验与“测定小灯泡的电功率”实验进行比较，发现这两个实验有许多相似的地方，也有不同之处．请你写出一个不同之处：（5）小明根据测量的多组实验数据，作出I 一U 图象（如图丙所示），结果发现图线不是直线，这表明灯泡的电流与电压不成正比．你认为原因是3、（2010• 柳州）如图1 是小明研究小灯泡电阻的实验电路图，如图2 是根据实验数据绘出的U-I 图．小灯泡标有“2V”字样，滑动变阻器R 标有“20Ω 1A”字样．（1）闭合开关前，小明应将滑动变阻器的滑片移到端．该实验中，滑动变阻器的作用是保护电路和（2）小明闭合开关后发现灯不亮，电流表有示数，电压表无示数，故障原因可能是________________ （3）小灯泡正常发光时，灯丝的电阻为Ω．（4）同桌小华想用小明的实验器材测未知电阻的阻值，但他发现电压表已经损坏而无法使用，经过思考后，他从物理老师那里借采了一只定值电阻R、两只开关和若干导线．①请你利用小华手边现有的器材，在右框中为小华设计一个测量未知电阻阻值的实验电路图（部分电路已画出）；②写出Rx 的表达式：Rx= _______________4、小明为测量小灯泡正常发光时的电阻 (阻值约为 10QΏ)，设计了图 16 所示的电路图。

九年级上册物理电压电阻（篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压的特点”活动中：(1)如图所示，连接电路时，至少需要______根导线；实验中应选择规格______（相同/不同）的小灯泡；(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是________________（填出一种即可）；(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。

她能否测出L2两端电压？______，理由是_____________________ ；(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。

请对小明的做法进行评价：______________________ 。

U AB/V U BC/V U AC/V2.4 1.43.8【答案】6 不同 L2断路不能正负接线柱反接了一次实验具有偶然性；更换规格不同的灯泡进行多次实验【解析】【分析】【详解】(1)[1]由电路图可知，共需要导线6根导线。

[2]为了避免实验的偶然性，使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验。

(2)[3]电压表示数为零，可能电路中出现了断路；若L1断路，则电压表测量的电源电压，有示数；若L2断路，则电压表无示数。

(3)[4][5]小芳保持电压表的B连接点不动，只将与A点相连的导线改接到C点，则会造成电流从负接线柱流入，即正负接线接反了。

所以小芳的办法是错误的，不能测出L2两端电压。

(4)[6]本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律，故应更换规格不同的灯泡进行多次实验。

2．小华用如图所示电路来探究串联电路电压的特点。

（1）在拆接电路时，开关应处在___________状态（选填“断开”或“闭合”）； （2）实验中应选择规格__________（填“相同”或“不同”）的小灯泡；（3）用电压表分别测出A 与B 、B 与C 、A 与C 两点间的电压为U AB 、U BC 、U AC 。

物理九年级上册电压电阻（篇）（Word版含解析）一、初三物理电压电阻易错压轴题（难）1．小明手边有6节同种型号的新锂电池（电池电压相同）和一个电流表，他想知道把这些电池串联起来接入长度为480m、横截面积为64mm2的电阻丝A时通过的电流是多少，他想到：通过电阻丝的电流大小与电池节数、电阻丝的长度、横截面积、材料都有关系。

于是他就对由同种材料组成的不同规格的电阻丝样品进行了测试，实验数据如下：(1)分析数据可知，电阻丝中通过电流大小与电阻丝的长度成______，与电阻丝的横截面积成______。

（填“正比”或“反比”）(2)经过对样品数据的分析，得出把电阻丝A接入6节该锂电池做为电源的电路中时通过的电流为______A。

【答案】反比正比 1.6【解析】【分析】【详解】(1)[1]由第一组和第四组的实验数据可知，电源电压相同，横截面积相同，长度变为原来的四倍，电流变为原来的四分之一，说明电电阻大了四倍，由此可得：在电压相同，材料和横截面积也相同时，电阻丝中通过电流大小与电阻丝的长度成反比。

[2]由第五组和第二组的实验数据可知，电源电压相同，长度相同，横截面积变为原来的四倍，电流也变为原来的四倍，说明电阻小为了原来的四分之一，由此可得：在电压相同，材料和长度也相同时，电阻丝中通过电流大小与电阻丝的横截面积成正比。

(2)[3]由第三组和第四组的实验数据可知，电源电压不相同，电阻丝的材料、长度和横截面积相同，电源电压大为原来的二倍，电流也变为原来的二倍，由此可得：在材料、长度和横截面积相同时，电阻丝中通过电流大小与电源电压成正比。

A的横载面积为64mm2，为第一组横截面积的40倍，A的长度为480m，为第一组长度的120倍，则电阻为第一组的3倍，电阻丝A两端的电池节数是6节，为第一组电池节数的3倍，即电压变为原来的3倍，则电流为1.6A×13×3=1.6A2．在探究“导体的电阻与哪些因素有关”的问题时，小吴老师引导同学们做了如下实验：（1）猜想：导体电阻可能与导体材料、长度、温度、_______等有关．（2）实验时，若想探究导体的长度对导体电阻的影响，可选如上图所示的________图．（3）测量时将所测得的数据进行处理后，作出了电阻丝的电阻与电阻丝的长度的关系图象，如下图甲所示．分析图象可得出，导体的电阻与长度的关系是_______．（4）在实验过程中小黄组的电流表损坏了，但聪明的小黄同学就将探测的电阻丝接入图乙中的AB两点之间，并通过观察灯泡的亮度来粗略比较电阻大小，这种物理研究方法叫_________法．（5）小黄组的同学觉得通过观察小灯泡的亮度来比较电阻大小时，认为观察不明显，于是小黄组的同学找老师换来新的小量程电流表分别对图乙的电路作了如下的改进：其中小兵同学把灯泡更换为电流表；小勇同学在原电路中串联入电流表，你认为_________同学的改进更好一些（忽略灯丝电阻变化）．【答案】横截面积乙长度越长，电阻越大转换小勇【解析】【分析】【详解】(1)猜想：导体电阻可能与导体材料、长度、温度、横截面积等有关；(2)探究导体的长度对导体电阻的影响，要保持导体的材料、横截面积相同，改变导体的长度，所以应选用乙图进行探究；(3)分析图象可得出，导体的电阻与长度的关系是成正比；(4)将电阻丝接入A. B两点间，闭合开关，电阻的大小转换为灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小，这种方法叫转换法；(5)将灯泡换为电流表，当电路中电阻过小时，电流会过大，电路可能会被烧坏；在原电路中串联一个电流表，灯泡可以起到保护电路的作用．因此小勇同学的方案更好，可以起到保护电路的作用．3．如图-甲是琪皓和孟伦同学探究并联电路的电流规律的电路图（1）实验中，他们应该选择规格____________的两个小灯泡来进行实验(填“相同”或“不相同”)。

最新中考物理电压电阻（word）一、电压电阻选择题1．如图所示．物体M在水平导轨上平移时．带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物体移动距离的大小．下列说法正确的是（）A. 物体M不动时，电流表、电压表都没有示数B. 物体M不动时．电流表有示数，电压表没有示数C. 物体M向右移动时．电流表、电压表示数都增大D. 物休M向右移动时，电流表示数不变，电压表示数增大【答案】D【解析】【分析】分析电路图可知，电阻R全连入电路，滑片P左右移动时，不能改变电路中的电流，电流表有示数且不变；物休M向右移动时，AP之间的电阻增大，分压增大，电压表的示数将增大．【解答】如图，（1）当物体不动时，R连入电路，电流表有示数；AP间有分压，电压表有示数，所以AB 都错（2）当物体M向右移动时，不能改变电路中的电流，电流表有示数且不变；AP间电阻增大，分压增大，电压表的示数增大，所以C错、D对．故选D．【点评】本题理解滑片P左右移动时不能起到变阻作用是关键。

2．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）A. 电压表V的示数不变，R1断路B. 电压表V的示数不变，R1短路C. 电流表A1的示数不变，R2断路D. 电流表A2的示数不变，R2短路【答案】 C【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A1测R2支路的电流，则电流表A1的示数不变，电流表A2的示数变大；若电阻R1、R2出现故障，且只有两个电表的示数不变，则有：A、电阻R1断路，R2正常，闭合开关S后，电压表示数不变，电流表A1示数不变，电流表A2示数不变，A不符合题意；B、电阻R1短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A1无示数，电流表A2示数变大，会烧坏电源和电流表A2， B不符合题意；C、电阻R2断路，R1正常，闭合开关S后，电压表示数不变，电流表A1无示数、不变，电流表A2示数变大，C符合题意；D、电阻R2短路，R1正常，闭合开关S后，电源短路，三个电表都无示数，D不符合题意．故答案为：C．【分析】根据电路的并联分析，电压表示数不变，再根据两个电流表会有一个变化，分析电路的故障的位置.3．如图所示，当开关S闭合后，电压表V2示数为10 V，电压表V1示数为8 V，若电源电压为15 V，则灯L2两端电压为（）A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图，电压表V1测量L1和L2，电压表V2测量L2和L3，则L3的电压为15V-10V=5V，L2的电压为8V-5V=3V，B符合题意。

专题一(1)：测未知电阻实验设计：要求用所给器材测出未知电阻R X 的阻值一、所给器材：电源（电压未知）、开关、电流表、定值电阻R、导线若干、未知电阻R X（要求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法）方法1 方法2 方法3实验步骤：1、闭合S，先测出R的电流I1；2、拆下电流表，接到另一支路上，测出R x的电流I2。

表达式：实验步骤：1、闭合S，先测出干路的电流I1；2、拆下电流表，接到支路上，测出R x的电流I2。

表达式：实验步骤：1、闭合S，先测出干路的电流I1；2、拆下电流表，接到支路上，测出R的电流I2。

表达式：方法4 方法5 方法6 实验步骤：1、S断开时，读出电流表示数I1；2、S闭合时，读出电流表示数I2。

表达式：实验步骤：1、S断开时，读出电流表示数I1；2、S闭合时，读出电流表示数I2。

表达式：实验步骤：1、S断开时，读出电流表示数I1；2、S闭合时，读出电流表示数I2。

表达式：方法7 方法8 方法9实验步骤：1、S断开时，读出电流表示数I1；2、S闭合时，读出电流表示数I2。

表达式：（说明：单刀双掷开关可以用两个单刀单掷开关代替。

如上图）实验步骤：1、S接a时，读出电流表示数I1；2、S接b时，读出电流表示数I2。

表达式：（说明：单刀双掷开关可以用两个单刀单掷开关代替。

如上图）实验步骤：1、S接a时，读出电流表示数I1；2、S接b时，读出电流表示数I2。

表达式：二、所给器材：电源（电压未知）、开关、电流表、最大阻值为R的滑动变阻器、导线若干、未知电阻R X（要求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法）说明：把滑动变阻器滑片滑到阻值最大端不变时，可以把它当一个定值电阻来使用，方法如前一题。

根据滑动变阻器滑片可以滑到最左边和最右边的，还有如下方法。

实验步骤：1、滑动变阻器滑片滑到a端时，读出电流表示数I1；2、滑动变阻器滑片滑到b端时，读出电流表示数I2。

2020年上海16区中考物理一模试题分类汇编（三）——伏安法测电阻1．（2020宝山一模）小李同学做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电源电压保持不变。

①小李正确串联实验器材，并将滑片放置于变阻器的一端，然后将电压表并联在电路中。

闭合开关后，两电表的示数如图15所示。

接着移动变阻器的滑片，观察到电压表的示数逐渐变小，直至为零，则小李在连接电路时存在的问题是____________。

②经过思考，小李同学重新实验，并正确连接电路，操作步骤正确，闭合开关后，发现两电表指针所指的刻度与图15所示一致。

在小李同学前两次的实验中，_________表的示数一定没有发生变化。

③本实验所用的电源电压为_________伏，滑动变阻器的最大阻值为_________欧。

④继续移动变阻器的滑片，当电压表示数为3伏时，电流表示数为0.28安；再次移动变阻器的滑片，使电压表示数达到最大值时，电流表示数变为0.56安。

由此可以计算得到，待测电阻R X 的平均值为_________欧。

（计算结果保留一位小数）【答案】⑼电压表并联在滑动变阻器两端； ⑽ 电流；⑾ 6伏； ⑿ 50（欧）；⒀ 10.5（欧）2．（2020崇明一模）某同学做“用电流表、电压表测电阻”的实验，可供选择的器材有：电源2个（电压分别为6伏、4.5伏），滑动变阻器2个（分别标有“10Ω 3A”和“20Ω 1A”的字样)，待测电阻Rx （估计阻值约为19欧），电压表、电流表、电键各l 个和导线若干。

他选用器材，按图10连接电路，且步骤正确。

闭合电键，发现电流表的示数为0.2安。

试完成下列问题：图151图10⑼ ⑽⑾ ⑿ ⒀①该同学在实验中所选用的电源电压为（9）伏，所选用的滑动变阻器的最大电阻为（10）欧。

②当该同学移动滑动变阻器的滑片到中点时(即连入电路中的电阻为变阻器最大值的一半)，电流表的示数为0.24安，此时电压表V的示数为（11）伏。

电阻元件伏安特性的测定一、引言电阻是电学中最常用到的物理量之一，我们有很多方法可以测量电子组件的电阻，采用补偿原理的方法称为补偿法测电阻，利用欧姆定律来求导体电阻的方法称为伏安法，其中，伏安法是测量电阻的基本方法之一。

为了研究元件的导电性，我们通常测量出其两端电压与通过它的电流之间的关系，然后作出其伏安特性曲线，根据曲线的走势来判断元件的特性。

伏安特性曲线是直线的元件称为线性元件，不是直线的元件称为非线性元件，这两种元件的电阻都可以用伏安法来测量。

采用伏安法测电阻，有两种接线方式，即电压表的外接和内接（或称为电流表的内接和外接）。

不论采取那种方式，由于电表本身有一定的内阻，测量时电表被引入电路，必然会对测量结果有一定的影响，因此，我们在测量过程中必须对测量结果进行必要的修正，以减小误差。

二、实验内容本实验包含测量金属膜的伏安特性和测量小灯泡的伏安特性两个实验，其中，测量金属膜的伏安特性又分为电压表外接和电压表内接两种方式。

三、实验原理当一个电子元件接入电路构成闭合回路，其两端的电压与通过它的电流的比值即为该条件下电子组件的电阻。

若电子元件两端的电压与通过它的电流成固定的正比例，则其伏安特性曲线为一条直线，这类元件称为线性元件；而当电子元件两端的电压与通过它的电流不成固定的正比例时，其伏安特性曲线是一条曲线，这类元件称为非线性元件。

一般金属导体的电阻是线性电阻，其伏安特性曲线是一条直线。

电阻是电子元件的重要特性，在电学实验中我们经常要测量其大小。

在要求不是很精确的条件下，我们可以采用伏安法测电阻，即测出被测元件两端的电压U和通过它的电流I，然后运用欧姆定律R=U/I,,即可求得被测元件的电阻R。

同时，我们也可以运用作图法，作出其伏安特性曲线，从曲线上求得电阻的阻值。

伏安特性曲线是直线的电阻称为线性电阻，否则则为非线性电阻。

非线性电阻的阻值是不确定的，只有通过作图法才能反映其特性。

用伏安法测电阻，原理和操作都很简单，但由于电表有一定的内阻，必然就会给实验带来一定的误差。

伏安法测电阻专题班级_________________学号____________姓名_____________________1.（08黄浦区）小李同学做“用电流表、电压表测电阻”的实验，他现有的实验器材中除了待测电阻R x、定值电阻R0、电流表、电压表、电键、导线若干外，还有几节干电池。

该同学实验中，电路连接正确。

（1）在右面的虚线方框中画出他连接的实验电路图，并在图上标出电流表和电压表的“＋”、“－”接线柱。

（2）请你在右面实线方框中设计一个记录实验数据的表格，表格能反映该同学经过多次测量而得出结果的实验过程。

（3）小李同学认为实验时应该把定值电阻R0串连在电路中，请你指出R0串连在电路中作用：。

2．（07中考）在“用电压表、电流表测电阻”的实验中，某一次测量时，小华同学观察到接在待测电阻两端电压表的示数如图所示，则电阻两端的电压为_________伏。

若此时电流表示数为 0.22 安 , 则电阻的阻值为_________欧。

3．（08闸北）某同学在“用电流表、电压表测电阻”实验中，所用电源电压为4伏且不变，滑动变阻器标有“10Ω 2A”的字样。

该同学正确连接电路，在闭合电键后，观察到电流表示数为0.21安，移动滑动变阻器的滑片到变阻器的中点时，电流表的示数为0.27安，继续移动变阻器的滑片，当变阻器接入电路的电阻为零，观察到电流表的示数为0.4安。

根据实验过程，把表格填写完整（电阻值保留一位小数）。

实验次数电压（伏）电流（安）电阻（欧）电阻平均值（欧）1 0.212 0.273 0.404．（07黄浦区）某同学利用如图所示的电路测定电阻R X的阻值，他所选用电源电压是6伏。

该同学电路连接正确，闭合电键后，移动滑动变阻器的滑片P到A点时，电压表、电流表的示数分别是3.8伏和0.26安。

接着他移动滑片使电路中电流达到最大，电流表的示数为0.40安。

他再次移动滑片到B点，电流表和电压表的示数如图21所示。

2019年中考物理试题专题训练——特殊方法测电阻实验专题1.（2019南京，28）有两只阻值未知的定值电阻R1、R2。

（1）图甲是用伏安法测R1阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω。

①甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）。

②改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是（填字母）。

A．滑动变阻器断路B．R1断路C．R1短路③故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R1＝Ω。

④现有以下三组数据，分析可知，不可能通过以上实验获得的数据有（填序号）。

（2）图丙是能巧测R2阻值的实验电路图。

图中R为电阻箱，R0为定值电阻（阻值未知）。

要求仅利用电阻箱读数表达R2的阻值请在空白处填上适当内容。

①将开关接a，调节电阻箱和滑动变阻器滑片P至适当位置，记下；②将开关接b，调节，保持不变，记下；③则R2＝。

2..(2019衢州，14)小科按照实验要求，设计测量未知定值电阻R x阻值（范围为400～600Ω）的实验。

器材：干电池两节（总电压为2～3V），电压表（量程0～3V、0～15V）、电流表（量程0～0.6A、0～3A）、滑动变阻器（500Ω0.5A）各一个，开关、导线若干。

（1）要求一：测算出R x，且实验过程中不能拆接电路。

小科设计实验电路如图甲。

请分析：①小科在设计实验前通过估算发现，用所提供的电流表无法测量出电路中的电流，其原因是____。

②实验时，先将变阻器滑片P移到某一位置a处，读出电压表示数为U1，U1即为电源电压；再将变阻器滑片P移到另一位置b处，读出电压表示数为U2，则U1﹣U2就是此时滑动变阻器两端的电压。

根据相关数据计算R x的阻值。

实验中滑片P所在的a、b处分别对应的位置是：____。

（2）要求二：增加一个电学器材实现R x阻值的直接读取，且电路只能连接一次。

实验设计：要求用所给器械测出未知电阻RX 的阻值一、所给器械：电源（电压未知）、开关、电流表、定值电阻 R、导线若干、未知电阻 R X（要求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法）方法 1方法2方法 3实验步骤：实验步骤：实验步骤：1、闭合 S，先测出 R 的电流 I 1；1、闭合 S，先测出干路的电流I 1；1、闭合 S，先测出干路的电流I 1；2、拆下电流表，接到另一支路上，2、拆下电流表，接到支路上，测出2、拆下电流表，接到支路上，测出 R测出 R x的电流 I 2。

R x的电流 I 2。

的电流 I 2。

表达式：表达式：表达式：方法 4方法5方法 6实验步骤：实验步骤：实验步骤：1、 S 断开时，读出电流表示数I 1；1、 S 断开时，读出电流表示数I 1；1、 S 断开时，读出电流表示数I 1；2、 S 闭合时，读出电流表示数I 2。

2、 S 闭合时，读出电流表示数I 2。

2、 S 闭合时，读出电流表示数I 2。

表达式：表达式：表达式：方法 7方法 8 方法 9实验步骤：1、 S 断开时，读出电流表示数2、 S 闭合时，读出电流表示数表达式：（说明：单刀双掷开关能够用两个单 （说明：单刀双掷开关能够用两个单刀刀单掷开关取代。

如上图）单掷开关取代。

如上图）I 1； 实验步骤： 实验步骤：I 2。

1、 S 接 a 时，读出电流表示数 I 1； 1、 S 接 a 时，读出电流表示数 I 1；2、 S 接 b 时，读出电流表示数 I 2。

2、 S 接 b 时，读出电流表示数 I 2。

表达式： 表达式：二、所给器械：电源（电压未知） 、开关、 电流表、最大阻值为 R 的滑动变阻器、 导线若干、未知电阻R X （要求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法）说明：把滑动变阻器滑片滑到阻值最大端不变时，能够把它当一个定值电阻来使用，方法如前一题。

依据滑动变 阻器滑片能够滑到最左侧和最右侧的，还有以下方法。

欧姆定律专题：多种方法测电阻（一）伏安法测电阻伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻Ｒx的电压、电流，再用欧姆定律的变形公式求出Ｒx的阻值。

由于电压表也叫伏特表，电流表也叫安培表，所以这种用电压表、电流表测电阻的方法叫“伏安法”。

1．原理：由欧姆定律推出2．电路图：（见图1）3．器材：小灯泡（2.5V）、电流表、电压表、开关、电池阻（3V）、定值电阻（10Ω）、滑动变阻器、导线。

4．注意点：ⅰ连接电路时，开关应断开，滑动变阻器应调到最大阻值处。

ⅱ滑动变阻器的作用：（1）保护电路；（2）改变小灯泡两端的电压和通过的电流。

ⅲ本实验中多次测量的目的是：测出小灯泡在不同情况（亮度）下的电阻。

5．实验步骤：（1）根据电路图把实验器材摆好。

（2）按电路图连接电路。

（在连接电路中应注意的事项：①在连接电路时，开关应断开。

②注意电压表和电流表量程的选择，“+”、“-”接线柱。

③滑动变阻器采用“一上一下”接法，闭合开关前，滑片应位于阻值最大处。

）（3）检查无误后，闭合开关，移动滑动变阻器的滑片（注意事项：移动要慢），分别使灯泡暗红（灯泡两端电压1V）、微弱发光（灯泡两端电压1.5V）、正常发光（灯泡两端电压2.5V），测出对应的电压值和电流值，填入下面的表格中。

同时，在实验过程中，用手感受灯泡在不同亮度下的温度。

随着灯泡亮度的增加，灯泡的温度升高。

（4）算出灯丝在不同亮度时的电阻。

6．分析与论证：展示的几组实验表格，对实验数据进行分析发现：灯泡的电阻不是定值，是变化的。

是什么原因使灯丝的电阻发生变化的呢？是电压与电流吗？难点突破：（我们对比一个实验如图2：用电压表、电流表测定值电阻的阻值R）发现：R是定值，不随电压、电流的变化而变化。

通过论证，表明灯丝的电阻发生改变的原因不在于电压与电流，那是什么原因造成的呢？我们在前面学过，影响电阻大小的因素有哪些？（材料、长度、横截面积和温度。
