汽车发动机电子控制系统组成与分类

一、汽车电子控制单元（ECU）原理汽车发动机电控系统由信号输入装置（传感器）、电子控制单元（ECU）和执行器三部分组成（如图1所示）。

电子控制单元又称为电子控制器，俗称电脑（一般简写为ECU、发动机控制模块MCU、EEC 或者PCM），是发动机电控系统的核心部件。

其功能是根据各种传感器和控制开关输入的信号参数，对喷油量、喷油时刻和点火时刻、怠速控制、进气控制、排放控制、自诊断失效保护和备用控制系统等进行控制。

ECU 主要由输入回路、模拟/数字（A/D）转换器、微机和输出回路4部分组成（如图2所示）。

输入回路主要指从传感器来的信号，首先进入输入回路。

在输入回路里，对输入信号进行预处理，一般是在去除杂波和把正弦波变为矩形波后，再转换成输入电平。

A/D转换器功用将模拟信号转换为数字信号后再输入微机。

如果传感器输出的是脉冲（数字）信号，经过输入回路处理后可以直接进入微机。

电子控制单元是发动机电控系统的核心。

他能根据需要，把各种传感器送来的信号，按内存的程序对数据进行运算处理，并把处理结果送往输出回路。

输出回路的作用是将微机发出的指令，转变成控制信号来驱动执行器工作。

输出回路一般起着控制信号的生成和放大等作用。

在发动机运转过程中，ECU 根据发动机控制系统的各传感器送来的信号，判断发动机当前所处的运行工况和工作条件，并从ROM 中查取相应的控制参数数据，经中央处理器（CPU）的计算和必要的修正后，输出相应的控制信号，控制发动机运转。

电子控制单元的简要工作过程如下：（1）发动机起动时，ECU 进入工作状态，某些程序从ROM 中取出，进入CPU。

这些程序可以用来控制点火时刻、燃油喷射和怠速等。

（2）通过CPU 的控制，指令逐个地进行循环执行。

执行程序中所需要的发动机信息，来自各个传感器。

（3）从传感器来的信号，首先进入输入回路进行处理。

如果是数字信号，则直接经I/O 接口进入微机；如果是模拟信号，则经A/D 转换器转换成数字信号后才经I/O接口进入微机。

汽车电子控制系统主要由传感器，汽车电子控制系统主要由传感器，控制单元控制单元和执行器三部分组成。

根据控制功能不同，汽车电子控制系统可为动力性，汽车电子控制系统可为动力性，经济与排放经济与排放性，安全性，舒适性，操纵性，通过性和信息控制系统七种类型。

根据汽车总体结构，汽车电子控制系统可分为发动机电子控制系统，底盘电子控制系统，车身电子控制系统和综合控制系统四大类。

（1）汽车发动机电子控制系统。

它主要包括；电子控制发动机燃油喷射系统（EFI ）,空燃比反馈控制系统（AFC ）,怠速控制系统（ISC ）,断油控制系统，燃油蒸汽回收控制系统，排气再循环控制系统，加速踏板控制系统（EAP ），微机控制点火系统（MCI ），发动机爆震控制系统（EDC ），进气控制系统，进气控制系统，增压控制系统和汽增压控制系统和汽车巡航控制系统（CCS ）第二代车载故障诊断系统（OBD-11）等。

（2）汽车底盘电子控制系统。

它主要包括；电子控制自动变速系统（ECT ），防抱死控制系统（ABS ），电子控制制动力分配系统制制动力分配系统（（EBD ），电子控制制动辅助系统（EBA ），动态稳定控制系统（DSC ），驱动防滑控制系统（ASR ），电子控制动力转向系统（EPS ），电子控制悬架系统（ECS ），轮胎气压控制系统（TPC ），等。

（3）汽车车身电子控制系统。

它主要包括；辅助防护安全气nan 系统（SRS ），安全带张紧控制系统（STTS ），车辆保安系统（VESS ），中央门锁控制系统（CLCS ），前照灯控制与清洗系统（HAW ），刮水器与清洗器控制系统（WWCS ），座椅调节系统（SAMS ）。

（4）汽车综合控制系统。

它主要包括；维修周期显示系统（LSID ），液面与磨损监控系统液面与磨损监控系统（（FWMS ），车载计算机（OBC ），车载电话（CPH ），交通控制与通信系统（TCIS ），信息显示系统（IDS ），控制器区域网络系统（CAN ），自动空调系统（ACS ），雷达车距控制系统，倒车防撞报警系统（PWS ），等。

电控系统的组成电控系统是指由电子控制单元（ECU）、传感器、执行器和通信总线等部件组成的系统，用于控制汽车发动机、变速器、制动系统、悬挂系统、空调系统等各种汽车子系统。

本文将就电控系统的组成进行详细的介绍。

一、电子控制单元（ECU）电子控制单元是电控系统的核心，是控制各个子系统的中央控制器。

ECU内部包含了微处理器、存储器、输入输出接口和通信总线接口等组件。

它的主要功能是接收传感器采集到的数据，根据预设的控制算法计算出控制命令，通过输出接口将命令传递给执行器，从而实现对汽车各个子系统的控制。

二、传感器传感器是电控系统中的重要组成部分，它能够将各种物理量转换为电信号，然后将其传递给ECU。

传感器的种类很多，包括温度传感器、压力传感器、速度传感器、角度传感器等等。

传感器的作用是实时监测汽车各个子系统的状态，将监测到的数据传递给ECU，以便ECU 根据数据进行控制。

三、执行器执行器是电控系统中用于执行控制命令的部件。

它们包括发动机控制阀、制动器、变速器驱动器、电动窗机构等等。

执行器接收到ECU发出的控制命令后，将命令转换为相应的动作，从而实现对汽车各个子系统的控制。

四、通信总线通信总线是电控系统中用于传输数据的介质，它能够将ECU、传感器和执行器之间的数据传输进行统一管理。

通信总线的种类很多，包括CAN总线、LIN总线、FlexRay总线等等。

通信总线的作用是实现各个部件之间的数据交互，从而实现对汽车各个子系统的控制。

综上所述，电控系统的组成包括电子控制单元、传感器、执行器和通信总线等部件。

这些部件相互协作，实现了对汽车各个子系统的精确控制，提高了汽车的性能和安全性。

汽车发动机电控系统的组成及工作原理一、引言汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。

本文将从组成和工作原理两个方面详细介绍汽车发动机电控系统。

二、组成汽车发动机电控系统主要由以下几个部分组成：1. 传感器传感器是汽车发动机电控系统中最重要的组成部分之一。

它们的作用是将各种参数转换为电信号，供电脑进行处理。

常见的传感器包括氧气传感器、水温传感器、空气流量计等。

2. 电脑电脑是控制整个汽车发动机电控系统的核心部件。

它接收来自各种传感器的信号，并根据程序进行计算和处理，最终输出指令到执行机构。

不同型号和品牌的汽车使用不同类型和规格的电脑。

3. 执行机构执行机构负责根据来自电脑的指令，对发动机进行各种操作。

常见的执行机构包括喷油嘴、点火线圈等。

4. 通讯总线通讯总线用于将各个部件之间的信号进行传输和交换。

它可以分为CAN总线、LIN总线等。

5. 电源系统电源系统是汽车发动机电控系统的基础。

它包括蓄电池、发电机等。

三、工作原理汽车发动机电控系统的工作原理可以分为以下几个步骤：1. 传感器采集数据当发动机运转时，各种传感器会不断采集发动机的数据，比如水温、氧气含量、空气流量等。

2. 信号转换传感器采集到的数据会被转换成数字信号，并通过通讯总线发送给电脑。

3. 数据处理电脑接收到来自传感器的数据后，会根据预设程序进行计算和处理，并输出指令到执行机构。

4. 执行操作执行机构会根据来自电脑的指令，对发动机进行各种操作。

比如喷油嘴会根据指令喷出适量燃油，点火线圈则会在合适时刻点火。

5. 监测反馈整个过程中，电脑不断监测和反馈各种参数，并根据反馈信息对操作进行微调。

比如当水温过高时，电脑会减少燃油喷射量，以降低发动机温度。

四、总结汽车发动机电控系统是现代汽车的核心部件之一，它通过对发动机的各种参数进行监测和控制，实现了发动机的高效、低排放运行。

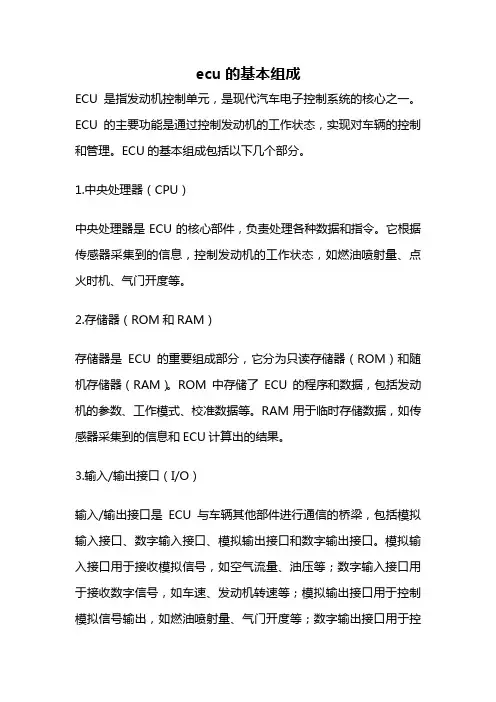

ecu的基本组成ECU是指发动机控制单元，是现代汽车电子控制系统的核心之一。

ECU的主要功能是通过控制发动机的工作状态，实现对车辆的控制和管理。

ECU的基本组成包括以下几个部分。

1.中央处理器（CPU）中央处理器是ECU的核心部件，负责处理各种数据和指令。

它根据传感器采集到的信息，控制发动机的工作状态，如燃油喷射量、点火时机、气门开度等。

2.存储器（ROM和RAM）存储器是ECU的重要组成部分，它分为只读存储器（ROM）和随机存储器（RAM）。

ROM中存储了ECU的程序和数据，包括发动机的参数、工作模式、校准数据等。

RAM用于临时存储数据，如传感器采集到的信息和ECU计算出的结果。

3.输入/输出接口（I/O）输入/输出接口是ECU与车辆其他部件进行通信的桥梁，包括模拟输入接口、数字输入接口、模拟输出接口和数字输出接口。

模拟输入接口用于接收模拟信号，如空气流量、油压等；数字输入接口用于接收数字信号，如车速、发动机转速等；模拟输出接口用于控制模拟信号输出，如燃油喷射量、气门开度等；数字输出接口用于控制数字信号输出，如点火时机、发动机启停等。

4.传感器传感器是ECU的重要组成部分，它用于采集车辆各种参数，如车速、发动机转速、水温、气压等。

传感器将采集到的信息转换为电信号，传输到ECU中进行计算和控制。

5.执行器执行器是ECU控制发动机工作状态的重要部件，如燃油喷射器、点火线圈、进气门控制器等。

它们根据ECU的指令，控制发动机工作状态，从而实现对车辆的控制和管理。

6.电源模块电源模块是ECU的重要组成部分，它负责为ECU提供稳定可靠的电源。

电源模块一般包括电源管理芯片、电源滤波器、电源开关等。

以上是ECU的基本组成部分，每个部分都起着不可或缺的作用。

ECU的性能和质量取决于各个部分的设计和制造。

随着汽车电子技术的不断发展，ECU也在不断演化和升级，为汽车的性能和安全提供更加可靠的保障。

简述发动机电控系统的功能和组成发动机电控系统是现代汽车中非常重要的一个系统，它负责控制发动机的运行，保证发动机能够高效、稳定地工作。

本文将从功能和组成两个方面来介绍发动机电控系统。

功能：1. 点火控制：发动机电控系统通过控制点火时机和点火能量，确保发动机在每个气缸的最佳点火时刻点火，以提高燃烧效率和动力输出。

2. 燃油供给控制：根据发动机工况和驾驶员的需求，发动机电控系统可以精确控制燃油的供给量，以满足发动机的动力需求，并同时保证燃油经济性和排放要求。

3. 怠速控制：发动机电控系统通过控制气门和燃油喷射量，使发动机在怠速工况下保持稳定的转速，以确保供电系统和辅助设备正常工作。

4. 过热保护：发动机电控系统通过监测冷却液温度和油温等参数，当温度过高时会触发警告或保护措施，以防止发动机过热造成损坏。

5. 故障诊断：发动机电控系统具有故障自诊断功能，能够实时监测发动机各个传感器和执行器的工作状态，并通过故障码诊断出具体故障原因，方便技师进行维修和故障排除。

组成：1. 传感器：发动机电控系统依靠各种传感器来获取发动机运行的实时数据，如气流传感器、氧气传感器、水温传感器等。

这些传感器将采集到的数据传输给电控单元，供其进行处理和判断。

2. 电控单元：电控单元是发动机电控系统的核心部件，它接收传感器传来的数据，并根据预设的程序和策略进行处理，控制点火和燃油喷射等操作。

电控单元还具备自我学习和故障诊断功能，能够根据运行状况和环境变化进行实时调整和优化。

3. 执行器：发动机电控系统通过执行器来实现控制命令的执行，常见的执行器包括点火线圈、喷油嘴和节气门等。

这些执行器受到电控单元的控制，按照指令进行工作，以保证发动机的正常运行。

4. 供电系统：发动机电控系统需要稳定的电源供应，以保证电控单元和执行器的正常工作。

供电系统由电瓶、发电机和各种线束组成，能够提供足够的电能供给发动机电控系统使用。

总结：发动机电控系统的功能和组成十分复杂，它通过精确的控制和调节，使发动机能够高效、稳定地运行。

汽车电子控制系统概述汽车电子控制系统是现代汽车中的一种重要系统，其通过电子技术控制汽车的行驶、安全、舒适等方面，不止于传统的机械控制系统。

汽车电子控制系统又分为多个子系统，包括发动机控制系统、变速器控制系统、电子制动系统、车身控制系统等。

本文将对这些子系统进行介绍。

1. 发动机控制系统发动机控制系统是汽车电子控制系统中最重要的一部分，它通过传感器获得发动机工作状态的信息，然后控制喷油、点火等系统的工作，保证发动机在各种工况下的正常工作。

发动机控制系统的核心是发动机控制单元（ECU），它可以实时监测发动机的工作情况，并根据传感器的反馈信号进行调整，以达到最佳的发动机性能和燃油经济性。

2. 变速器控制系统变速器控制系统是汽车电子控制系统中的另一个重要子系统，它通过控制变速器的换挡和锁死等，使得车辆的行驶更加顺畅和稳定。

变速器控制系统通过传感器感知车速、转速、油门踏板等数据，从而精确计算出应该处于的挡位并进行换挡。

3. 电子制动系统电子制动系统是一种智能化的制动系统，通过电子信号控制制动压力，有助于避免车轮抱死，保持制动的平衡状态，从而大大提高了行驶安全性能。

电子制动系统通常包括电子制动控制单元（EBCU）、电子控制制动压力分配系统（EBD）、电子稳定控制系统（ESC）和刹车助力系统（BAS）等。

EBCU可根据汽车各方面的数据，实现自适应制动、防滑、防抱死、刹车平衡等功能，使驾驶员在各种路况下行驶更为安全、舒适。

4. 车身控制系统车身控制系统是一种通过各种传感器感知车辆行驶状态，然后进行控制的系统，能够提供诸如车道保持、智能巡航、盲区监测等功能。

车身控制系统通过各种传感器，如探头、摄像头、雷达等获取信息，识别路面状况以及车辆周围的障碍物等，并在此基础上进行决策，实现自动驾驶等新技术。

综上所述，汽车电子控制系统是现代汽车中一种不可或缺的系统，它通过各种传感器和控制单元实现对汽车各种功能的控制，会对汽车的性能、舒适性、安全性等方面有重要的影响。

汽车发动机的五大系统汽油发动机主要分两大机构五大系统：五大系统包括：燃料供给系，起动系，冷却系，润滑系，点火系。

燃料供给系：燃料供给系由空气供给系统、燃油供给系统和电子控制系统组成。

起动系：主要由蓄电池、起动控制与传动机构和起动机（马达）等组成冷却系：冷却系统主要由水泵、散热器、风扇、水套和节温器等组成。

1风扇罩 2 5 风扇电机 3风扇 4 水箱 6 水泵皮带 7 水泵 8 9 10 水管11 回水管 12 补水管 13 次水箱 14过热蒸汽管 15下水管 16上水管 17 水箱固定胶润滑系：润滑系统由机油泵、机油滤清器、机油冷却器、集滤器等组成。

此外，润滑系统还包括机油压力表、温度表和机油管道等。

点火系：点火系组成：传统式由蓄电池、发电机、点火线圈、断电器、火花塞等组成。

普通式和传统式点火系统类似，只是用电子元件取代了断电器。

电子点火式全部是全电子点火系统，完全取消了机械装置，由电子系统控制点火时刻，包括蓄电池、发电机、点火线圈、火花塞和电子控制系统等。

1、点火开关2、点火线圈3、绝缘盖4、初级线圈5、次级线圈6、分电器7、蓄电池8、点火控制器9、传动齿轮10、真空提前装置11、分电器主轴12、分火头13、分电器盖 14、离心提前装置柴油机是没有点火系，柴油机是工作原理：空气进入气缸后，压缩成高温体同时再由高压的柴油泵通过喷油嘴直接喷到气缸后自燃后产生动能。

不过是柴油机还是汽油都是四冲程：进气冲程，压缩冲程，燃烧冲程（作功冲程），排气冲程。

发动机—燃料供给系详解燃料供给系由空气供给系统、燃油供给系统和电子控制系统组成。

空气供给系统的组成：空气滤清器、空气流量传感器（进气温度传感器）、怠速转速控制阀（怠速控制电动机）、进气歧管、动力腔、节气门体功用：向发动机提供必要的空气，并测量出进入气缸的空气量。

分类(进气道形式分)：有旁通空气道无旁通空气道（a）旁通空气式供气系统；（b）直供空气式供气系统1－空气滤清器；2－空气流量传感器；3－怠速转速控制阀；4－进气歧管；5－动力腔；6－节气门体空气通道－－无旁通空气道发动机工作或怠速时：进气口→空气滤清器→空气流量传感器→进气软管→节流阀体→动力腔→进气歧管→进气门。

简要说明汽车电控系统的组成单元
汽车电控系统的主要组成单元包括：
1. 电池：提供电能给整个电器系统。

2. 发电机：从发动机输出电能来维持电池充电、电器系统使用。

3. 能量管理模块：控制和监测整个电器系统的工作。

4. 引擎控制模块：监测、控制和调整发动机的工作状态。

5. 变速器控制模块：监测、控制和调整变速器的工作状态。

6. 刹车控制模块：监测、控制和调整车辆刹车的工作状态。

7. 仪表板：提供车辆的各种状态和参数信息。

8. 灯光控制模块：控制车辆灯光的开关和亮度等。

9. 娱乐系统：包括音响、导航仪、车载电视等。

10. 安全气囊控制模块：监测车辆的碰撞情况，释放安全气囊保护乘客安全。

11. 温度控制模块：控制车辆的空调、加热等系统。

电控点火系统的分类
电控点火系统是现代汽车中常见的点火系统，根据其特点和应用，可以将其分类为以下几种：
1. 基本电控点火系统：由点火开关、点火线圈、火花塞和电池
组成。

通过点火开关控制点火线圈的启停，产生高压电流点燃混合气体。

2. 电子点火系统：采用电子元件代替传统的机械式点火系统，
包括发动机控制模块(ECM)、点火控制模块(ICM)和传感器等组件。

利用传感器采集的信息，ECM计算混合气体的最佳点火时机，并通过ICM 控制点火线圈的启停，实现点火。

3. 直接点火系统：将点火线圈安装在火花塞上，将高压电荷直
接传送到火花塞，以点燃混合气体。

这种系统可以提高点火效率，减少能量损失，提高燃烧效率和动力性能。

4. 扩散式点火系统：采用多个点火线圈，将点火信号分别传送
到不同的火花塞上，以实现更快、更准确的点火，提高发动机性能和燃油效率。

5. 预燃点火系统：在传统点火系统的基础上加入了一个预燃器，通过预先点燃混合气体中的一部分，增加燃烧面积，提高燃烧效率，降低排放物的产生。

电控点火系统的分类有助于我们了解其特点和应用，对汽车的维护和保养也有一定的指导意义。
