视频展示台
320万像素
使
用
说
明
书
杭州华银教育多媒体科技股份有限公司
______________________________________________________________________________________________________________ **使用产品前请仔细阅读本使用说明书**
尊敬的用户：
感谢您选购我们生产的视频展示台。为了您能安全地使用本设备，发挥其最大的功能，请在安装使用前先仔细阅读本说明书；使用完成后，请妥善保管本使用说明书，以备查询。若有任何技术问题或对产品的意见和建议，请与本公司技术服务部联系。联系方法如下：
电话：（0571）58101234
传真：（0571）58101236
地址：浙江省杭州市下沙经济开发区五号大街八号路口
邮编：310018
EMAIL：service@
网址：
杭州华银教育多媒体科技股份有限公司
目录
视频展示台 0
目录 0
一、概述 (1)
二、技术性能指标 (2)
2．1．技术参数 (2)
2．2．展示台各部分名称 (3)
2．3．接线插座标识 (4)
2．4．按键功能 (5)
2．4．1．单键操作 (5)
2．4．2．组合键操作 (5)
三、使用方法 (10)
3．1．展示台第一次安装 (10)
3．2．展示台的接线 (10)
3．3．展示操作步骤 (11)
四、注意事项 (12)
五、保养和维护 (13)
5．1．常见故障及处理方法 (13)
5．2．保养和维护的注意事项 (13)
5．3．产品售后服务事项 (14)
六、执行标准代号和名称 (15)
七、装箱清单 (15)
八、电原理框图 (15)
附录：展台臂杆的拉起和折叠 (17)
一、概述
本视频展示台是采用国际最新技术，实现了高清晰度(320万像素)的RGB(计算机)信号输出的新一代实物展示台。同时新增了镜像、多幅画面存储和再现、亮度调节、色彩调节等实用功能。
本视频展示台具有大范围（变焦12 -24X）的图像放大功能，同时备有上灯、下灯作为补偿光源，以便清晰展示图像细节。如补偿光源打开时图像效果仍不理想，可直接调节图像亮度，由镜头进行信号处理，以达到最佳的效果；对于不同的展示物，可选用自动或手动聚焦；当展示物为负片时，可利用正负片转换键将图像色彩转换为正片展示。此展示台特别设计了色彩调节功能，彻底解决了光电转换后可能出现的图像偏色问题；当演示有反应过程的实验时，启用图像冻结功能，能锁定任意的瞬间状态图像，同时可利用镜像功能，从不同角度观看同一物体的不同侧面。
在投资较少、设备较简单的情况下，此展示台可同时外接两组视频、音频信号（如VCD、录像机等）与并切换其中之一输出到显示装置（高清晰数字电视、投影机、监视器等）；另外还可外接两组计算机信号并与本机的信号自由选择其中之一输出。
展台采用LED灯作为补偿光源，LED灯相对普通荧光灯具有亮度高、寿命长、耗能低等显著特点，能够提供更好的补偿光，更大的提高图像质量；展台的供电系统采用宽范围12V DC适配器，能在恶劣的供电环境中使用，有良好的稳定性。
此展示台所有的控制按键集中在一块按键板上，所有的接线插座都有明确的功能标记，具有操作简单，使用方便的优点。
此展示台适用于多媒体教室、会议室、公司和商场的产品展览室等场合。
二、技术性能指标
2．1．技术参数
项目参数电源采用DC 12V 2A 的外置适配器最大功耗20 W
建议工作环境温度0 —45℃湿度5%——75%
外包装尺寸475mm×435mm×235mm (长×宽×高) 重量 6.0 公斤
补偿光源LED
输入音频 2 路，<2.0 Vp -- p
视频 2 路，<1.0 Vp -- p/75Ω
视频输入制式PAL制
VGA（计算机）2路
MIC输入频响：50Hz－130KHz；型式：电容式、动圈
式；阻抗：600 Ω
输出音频 1 路，<2 Vp -- p
视频 1 路，<1.0Vp -- p/75Ω
视频输出制式PAL制，用于2路输入视频video或者本机视
频信号切换输出
VGA（计算机）2路
摄像输出信号RGBHV
摄像元件1/3"摄像元件总像素320万
聚焦自动或手动
头 变焦
12-24倍
同屏对比 手动 亮度调节 手动 文本/动态转换 手动
最低环境照度
4 Lux/ F 1.8 , 最大增益时

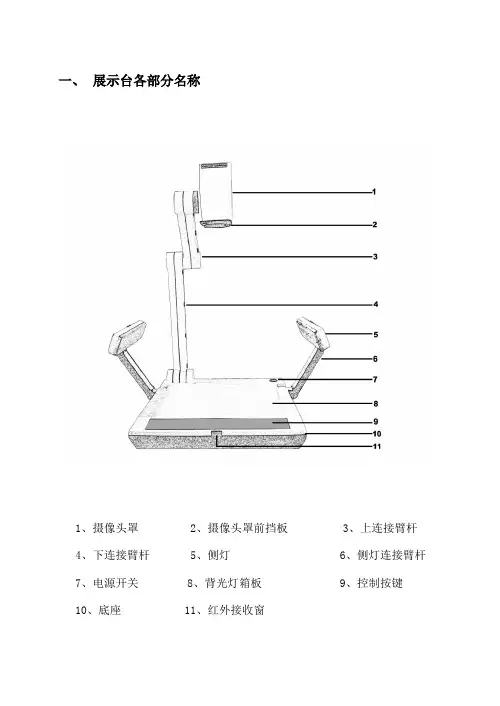

2．2．展示台各部分名称
(1)、摄像头罩 (2)、摄像头罩前挡板 (3)、上连接臂杆 (4)、下连接臂杆 (5)、侧灯 (6)、侧灯连接臂杆
(7)、电源开关
(8)、背光灯箱板 (9)、控制按键
(10)、底座
(11)、红外接收窗
2．3．接线插座标识
2. 3. 1 130B 接线插座标识
2. 3. 2 132B 接线插座标识
V1/L1/R1
：视音频1信号输入 VIDEO ：复合视频信号输出 MIC ：麦克音量输入 A OUT ：音频输出
VGA 1/VGA 2：VGA 信号输入
V2/L2/R2：视音频2信号输入
S-VIDEO ：YC 同步分离视频信号输出 A1/A2：计算机音频输入 RS-232：同计算机通讯接口
VGA OUT1/VGA OUT2：VGA 信号输出
V1/L1/R1：视音频1信号输入 VIDEO ：复合视频信号输出 MIC ：麦克音量输入 A OUT ：音频输出
VGA 1/VGA 2：VGA 信号输入
V2/L2/R2：视音频2信号输入
S-VIDEO ：YC 同步分离视频信号输出 A1/A2：计算机音频输入 RS-232：同计算机通讯接口
VGA OUT1/VGA OUT2：VGA 信号输出
