城市工程系统规划

城市工程系统规划教案一、教案目标本教案旨在帮助学生全面了解城市工程系统规划的基本概念、原理和方法，掌握城市规划的基本原则和技术要求，能够运用所学知识进行城市工程系统规划的设计与实施。

二、教学内容1.城市工程系统规划概述–城市工程系统规划的定义和意义–城市工程系统规划的发展历程–城市工程系统规划的分类和要素2.城市规划的基本原则–可持续发展原则–综合性原则–人本原则–公平和公正原则3.城市工程系统规划的方法和技术要求–数据收集和分析–城市承载力评估–空间布局优化–环境影响评价–资源利用和管理4.城市工程系统规划案例分析–国内外城市规划案例分析–实际工程项目案例分析5.城市工程系统规划设计与实施–规划设计流程–规划设计原则–规划实施与管理三、教学方法1.理论讲授：通过教师讲解、PPT演示等方式，介绍城市工程系统规划的基本概念、原理和方法。

2.案例分析：通过国内外城市规划案例和实际工程项目案例分析，帮助学生掌握城市工程系统规划的实际应用。

3.小组讨论：将学生分成小组，让他们就某个城市工程系统规划案例展开讨论，提出自己的设计方案并进行交流。

4.实践训练：组织学生到实际城市工程系统规划项目现场参观和实践，提高学生的实际操作能力。

四、教学评价方式1.学生平时表现（包括课堂参与、小组讨论、作业完成情况等）占总评成绩的60%。

2.学生课堂展示和讨论表现占总评成绩的20%。

3.学生小组设计方案和交流表现占总评成绩的20%。

4.期末考试（闭卷）占总评成绩的50%。

五、教材及参考书目1.主教材：《城市工程系统规划导论》（第三版），作者：李明，出版社：高等教育出版社。

2.参考书目：–《城市规划原理》（第四版），作者：高阳，出版社：中国建筑工业出版社。

–《城市规划设计导论》（第二版），作者：王建业，出版社：中国建筑工业出版社。

–《城市工程系统规划案例分析》（第一版），作者：赵军，出版社：清华大学出版社。

六、教学进度安排课程内容讲授时数备注城市工程系统规划概述 2城市规划的基本原则 1城市工程系统规划的方法 2城市工程系统规划案例分析 2城市工程系统规划设计实施 2复习与总结 1七、教学要求1.学生具备一定的城市规划和设计基础知识。

城市工程系统规划培训课件一、引言城市工程系统规划是城市发展的重要组成部分，它涉及到城市基础设施的规划、设计和建设管理等诸多方面。

为了提高城市工程系统规划专业人员的能力，本课程将系统介绍城市工程系统规划的基本理论和方法，并结合实际案例进行分析和讨论。

二、城市工程系统规划概述2.1 城市工程系统规划的定义城市工程系统规划是指对城市基础设施进行规划和设计，包括道路、排水、给水、燃气、电力、通信等系统。

2.2 城市工程系统规划的重要性城市工程系统规划是保障城市正常运转和居民生活的基础，具有重要的社会经济意义。

2.3 城市工程系统规划的主要内容城市工程系统规划包括城市道路规划、排水系统规划、供水系统规划、燃气系统规划、电力系统规划、通信系统规划等多个方面。

三、城市道路规划3.1 城市道路规划的基本原则城市道路规划应遵循人车平衡原则、城市发展规划的要求和社会经济发展需求。

3.2 城市道路规划的步骤1.确定道路规划的范围和目标；2.进行道路规划的调研和勘测；3.制定道路规划的方案；4.评估和优化道路规划的方案；5.提出道路规划的实施计划。

3.3 城市道路规划的案例分析以某城市的道路规划为例，分析其规划目标、方案以及实施情况。

四、排水系统规划4.1 排水系统规划的基本原则排水系统规划应考虑城市地形、降雨特点和排水设施的运行要求。

4.2 排水系统规划的步骤1.确定排水系统规划的目标和需求；2.进行排水系统规划的调研和数据采集；3.根据调研结果进行排水设施的布置和设计；4.编制排水系统规划方案；5.完善和优化排水系统规划方案。

4.3 排水系统规划的案例分析以某城市的排水系统规划为例，分析其规划方案和建设情况。

五、供水系统规划5.1 供水系统规划的基本原则供水系统规划应考虑城市人口规模、用水需求、水资源和水质等方面的因素。

5.2 供水系统规划的步骤1.确定供水系统规划的目标和需求；2.进行供水系统规划的调研和数据收集；3.进行供水设施的选址和设计；4.制定供水系统规划方案；5.完善和优化供水系统规划方案。

第一、二章一、城市给水工程构成: 由取水工程、净水工程、输配水工程取水工程: 城市水源、取水口、取水构筑物、一级泵站、输水管净水工程: 水厂、清水库、二级泵站输配水工程: 输配水管道、水塔、清水增压泵站要求:水质,水量,水压任务: ①最大限度地保护与合理利用水资源, 合理选择水源②确定城市自来水厂等给水设施得规模、容量③科学布局给水设施与各级给水管网系统④满足用户对水质、水量、水压等要求⑤确定水源与水资源得保护措施二、城市排水工程构成: 由雨水排放工程、污水处理与排放工程组成雨水排放工程: 雨水管渠、雨水检查井、雨水提升泵站污水处理与排放工程: 污水处理厂、污水管道、污水检查井、污水提升泵站、污水排放口三、城市供电工程构成: 城市电源工程: 城市发电厂、区域变电所城市输配电网络工程: 城市输送电网、城市配电网八个标准电压等级:500kv, 330kv, 220kv, 110kv, 66kv, 35kv, 10kv, 380/220v任务: ①预测城市用电量、用电负荷、电源规划②输配电设施得规模、容量、电压等级③布局变电所、输配电网络④供电设施与线路得保护措施四、城市燃气工程构成: 由燃气气源工程、储气工程、输配气管网工程组成。

气源工程: 煤气厂、天然气门站、石油液化气站燃气储气工程: 燃气储气站、液化石油气储存站输配气管网工程: 燃气输送管网、配气管、调压站。

任务: ①气源选择、用气量预测②布置燃气管网③保护措施④布置气源厂、气化站、输配气管网五、城市供热工程构成: 由供热热源工程与传热管网工程组成供热热源工程: 城市热电厂、区域锅炉房供热管网工程: 蒸气管道、热力泵站、热力调压站。

任务: ①确定集中供热对象、供热标准、供热方式②城市供热量、负荷、热源规划③布置供热管网④保温对策与措施、防护措施六、城市通讯工程构成: 包括邮政工程、电信工程、广播工程、电视工程邮政工程:邮政局所\邮政通信枢纽\邮亭\售邮门市部等电信工程:电信局\长途电话局\市话局\移动电话基站广播工程:广播台站电视工程:有线\无线电视台\有线电视及闭路电视光缆\电缆\光接点任务: 通信需求预测\通信设施得规模容量合理布局通信线路通信设施得保护措施七、环境卫生工程构成: 1垃圾处理厂、填埋厂；2 垃圾收集站、转运站；3环卫站、车辆场；4公共厕所任务: 1确定配置标准、垃圾收集及处理方式；2确定环境卫生设施得数量、规模；3布局环卫设施；4提出环卫设施得隔离措施；5提出垃圾回收利用措施；八、城市防灾工程构成: 城市消防、防洪、防震、防空袭、及救灾生命线系统等组成城市消防: 消防站、消防给水管网、消防栓防洪: 防洪堤、截洪沟、排涝泵站等防震：加强建筑物、构筑物等抗震处理, 合理布置分布避灾疏散场地与道路。

第一章绪论1、九大系统：城市交通工程系统、城市给水工程系统、城市排水工程系统、城市供电工程系统、城市燃气工程系统、城市供热工程系统、城市通信工程系统、城市环境卫生工程系统、城市防灾工程系统。

2、城市工程系统的相互作用（看书P7）城市道路是联系各项工程设施的纽带，是城市给水、排水、供电、燃气、供热、通信等工程管线敷设的载体。

此外，城市道路的路幅宽度、横断面形式等除了满足交通需求.外，还要满足各种工程管线水平敷设的安全距离，防灾疏散的安全距离等要求。

除城市交通工程系统外，其他的各城市专业工程系统之间存在着彼此相吸与相斥关系。

也就是说，既要保证本系统工程管线在道路路段上和道路交叉口处的连接，又要保证各种工程管线在路段和交叉口处的水平交叉时，能在竖向方面通过。

3、城市工程系统规划的总体任务:是根据城市经济社会发展目标，结合本城市实际情况，合理确定规划期内各项工程系统的设施规模、容量，科学布局各项设施;制定相应的建设策略和措施。

（1）城市给水工程系统规划的主要任务根据城市和区域水资源的状况，最大限度地保护和合理利用水资源，合理选择水源，进行城市水源规划和水资源利用平衡工作;确定城市自来水厂等给水设施的规模、容量;科学布局给水设施和各级给水管网系统，满足用户对水质、水量、水压等要求;制定水源和水资源的保护措施。

（2）城市排水工程系统规划的主要任务根据城市自然环境和用水状况，合理确定规划期内防水处理量，污水处理设施的规模与容量，降水排放设施的规模与容量;科学布局污水处理厂(站)等各种污水处理与收集设施、排涝泵站等雨水排放设施以及各级污水管网;制定水环境保护、污水利用等对策与措施。

（3）城市供电工程系统规划的主要任务结合城市和区域电力资源状况，合理确定规划期内的城市用电标准预测，用电负荷，进行城市电源规划;确定城市输设施的规模、容量以及电压等级;科学布局变电所(站)等变配电设施和输配电网络、;制定各类供电设施和电力线路的保护措施。

市政工程：市政工程是指市政设施建设工程。

市政设施是指在城市区、镇（乡）规划建设范围内设置、基于政府责任和义务为居民提供有偿或无偿公共产品和服务的各种建筑物、构筑物、设备等。

市政工程一般是属于国家的基础建设，是指城市建设中的各种公共交通设施、给水、排水、燃气、城市防洪、环境卫生及照明等基础设施建设是城市生存和发展必不可少的物质基础。

是提高人民生活水平和对外开放的基本条件。

三通一平是指基本建设项目开工的前提条件，具体指：水通、电通、路通和场地平整。

一级泵站是将江河水抽取至水厂（通常水不会自动流到水厂）。

二级泵站是将水厂处理后的水送至城市自来水管网，最后流至千家万户。

排水体制：对生活污水、工业废水和降水采用的不同的排除方式所形成的排水系统，又称排水制度。

可分为合流制和分流制两类。

合排制；直排式合流制、截留式合流制。

分流制：完全分流制、不完全分流制。

变电站：改变电压的场所。

为了把发电厂发出来的电能输送到较远的地方，必须把电压升高，变为高压电，到用户附近再按需要把电压降低，这种升降电压的工作靠变电站来完成。

电力系统：由发电、变电、输电、配电和用电等环节组成的电能生产、传输、分配和消费的系统。

城镇燃气：供给城市与乡镇用于居民生活、商业、工业企业生产、采暖通风和空调等各类用途的天然气、液化石油气、空气液化石油混合气、人工煤气等可燃气体的统称。

管线埋深： 1.覆土厚度：指管道外壁顶部到地面的距离；2.埋设深度：管道内壁底部到地面的距离。

三同时：建设项目中防治污染的措施，必须与主体工程同时设计、同时施工、同时投产使用。

结合自己的实际和所学专业的特点，试述学习本课程的目的及体会？结合目前城市基础设施的现状及其地位和作用，试述自己学好本课程的重要性？目前我国城市规划的问题有：1、城市规划对城市发展失去调控作用。

2、城乡规划体制分割，城郊结合部建设混乱。

3、开发区规划与城市总体规划脱节，自成体系。

4、历史建筑、城市风貌受到严重破坏。

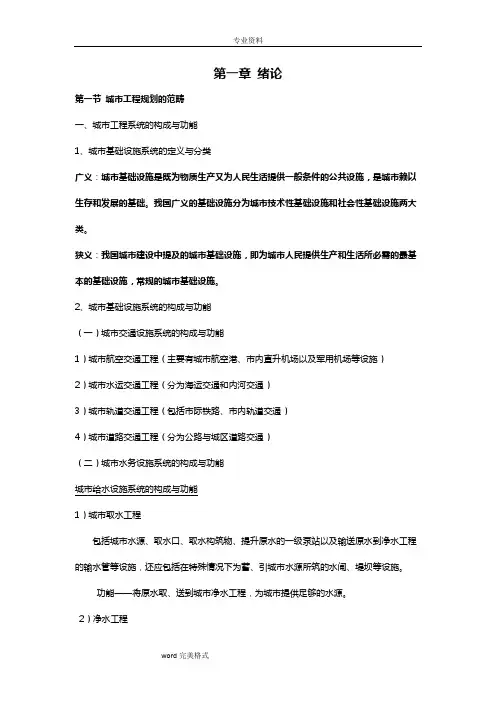

第一章绪论第一节城市工程规划的范畴一、城市工程系统的构成与功能1、城市基础设施系统的定义与分类广义：城市基础设施是既为物质生产又为人民生活提供一般条件的公共设施，是城市赖以生存和发展的基础。

我国广义的基础设施分为城市技术性基础设施和社会性基础设施两大类。

狭义：我国城市建设中提及的城市基础设施，即为城市人民提供生产和生活所必需的最基本的基础设施，常规的城市基础设施。

2、城市基础设施系统的构成与功能（一）城市交通设施系统的构成与功能1）城市航空交通工程（主要有城市航空港、市内直升机场以及军用机场等设施）2）城市水运交通工程（分为海运交通和内河交通）3）城市轨道交通工程（包括市际铁路、市内轨道交通）4）城市道路交通工程（分为公路与城区道路交通）（二）城市水务设施系统的构成与功能城市给水设施系统的构成与功能1）城市取水工程包括城市水源、取水口、取水构筑物、提升原水的一级泵站以及输送原水到净水工程的输水管等设施，还应包括在特殊情况下为蓄、引城市水源所筑的水闸、堤坝等设施。

功能——将原水取、送到城市净水工程，为城市提供足够的水源。

2）净水工程净水工程包括城市自来水厂、清水库、输送净水的二级泵站等设施。

功能——将原水净化处理成符合城市用水水质标准的净水，并加压输入城市供水管网。

3）输配水工程输配水工程包括从净水工程输入城市供配水管网的输水管道、供配水管网以及调节水量、水压的高压水池、水塔、清水增压泵站等设施。

功能——将净水保质、保量、稳压地输送至用户。

城市排水设施系统的构成与功能1）城市雨水排放工程有雨水管渠、雨水收集口、雨水检查井、雨水提升泵站、排涝泵站、雨水排放口、水闸、堤坝等设施。

功能——及时收集与排放城区雨水等降水，抗御洪水、潮汛水侵袭，避免和迅速排除城区积水。

2）城市污水处理与排放工程包括污水处理厂（站）、污水管道、污水检查井、污水提升泵站、污水排放口等设施。

功能——收集与处理城市各种生活污水、生产废水，综合利用、妥善排放处理后的污水，控制与治理城市水污染，保护城市与区域的水环境。

城市工程系统规划1. 引言城市工程系统规划是指通过科学的方法和技术，对城市中各种工程系统进行系统性的规划和设计，确保城市运行的高效和可持续性。

城市工程系统包括供水系统、排水系统、燃气系统、电力系统、交通系统等。

城市工程系统规划的目标是为了满足城市居民的需求，提供安全、可靠和高效的基础设施。

2. 城市工程系统规划的重要性城市工程系统规划对于城市的可持续发展起着至关重要的作用。

以下是城市工程系统规划的几个重要性：2.1 优化资源利用城市工程系统规划可以通过科学的布局和设计，合理利用有限的资源，提高资源利用的效率。

例如，在供水系统规划中，可以通过优化供水管道的布局和设计，减少水资源的浪费，并确保水资源的安全供应。

2.2 提高城市运行效率城市工程系统规划可以通过合理的交通系统设计和规划，提高城市的运行效率。

例如，在交通系统规划中，可以根据交通流量和人口分布情况，科学地规划道路、交通枢纽和公共交通线路，减少交通拥堵，提高交通效率。

2.3 保障城市居民生活质量城市工程系统规划可以为城市居民提供高质量的基础设施和服务，提高生活质量。

例如，在燃气系统规划中，可以确保燃气供应的安全稳定，为居民提供清洁和便利的能源，提高生活质量。

2.4 保护环境和可持续发展城市工程系统规划可以结合环境保护和可持续发展的理念，减少对环境的影响，实现可持续发展。

例如，在排水系统规划中，可以采用雨水收集和利用系统，降低雨水的排放量，减少对自然水资源的消耗。

3. 城市工程系统规划的步骤城市工程系统规划通常包括以下的步骤：3.1 数据收集和分析在城市工程系统规划的初期阶段，需要收集和分析相关的数据，包括人口分布、土地利用情况、交通流量、环境因素等。

通过对这些数据的分析，可以了解城市的现状和未来发展趋势，为后续的规划和设计提供依据。

3.2 目标设定和需求分析根据对数据的分析，确定城市工程系统规划的目标和需求。

例如，根据人口增长和城市发展的预测，确定供水系统的需求量和水质要求。

第一章绪论第一节城市工程系统规划的范畴一．城市工程系统的构成与功能1．我国通常的城市基础设施主要为工程性基础设施，它包含交通，水,能源，通信，环境,防灾等六大工程系统。

2．城市基础设施是保障城市生存,持续发展的支撑体系，是建设城市物质文明和精神文明的最重要的物质基础。

3．城市给水,排水工程系统共同承担城市生命保障，“吐故纳新”之职能。

4．城市供电，燃气，供热工程系统三者共同承担保障城市高能，高效,卫生,方便，可靠的能源供给之职能. 5．城市通信工程系统担负着城市内外各种信息交流，物品传递等职能,是现代城市之耳目和喉舌。

6．城市防灾工程系统担负着防，抗主要自然灾害，人为危害，减少灾害损失，保障城市安全等职能。

7．城市交通工程系统由城市航空交通，水运交通，轨道交通，道路交通等四个分项工程系统构成，具有城市对外交通,城市内部交通等两大功能.8．城市航空交通工程系统主要由城市航空港，市内直升机场,以及军用机场等设施。

9．城市水运交通工程系统分为海运交通,内河交通等两部分海运交通有海上客运站,海港等设施。

11．内河水运交通有内河客运站，内河货运摊区,码头等设施。

12．城市轨道交通工具系统分为市际铁路,市内轨道交通等两部分。

13．市际铁路交通：城市铁路客运站，货运站（场),编组站,列检场及铁路,桥涵等设施14．市内轨道交通：地铁站,轻轨站，调度中心,车辆场（库)，地下，地面，架空轨道以及桥涵等设施。

15．城市航空交通，水运交通,市际铁路交通，公路交通组成了空中，水上,地面，地下等城市综合对外交通系统.16．市内轨道交通，城区道路交通组成了城市内部交通系统。

17．城市给水工程系统由城市取水工程，净水工程,输配水工程等组成.18．城市排水工程系统由雨水排放工程，污水处理与排放工程组成。

19．高压配电网电压等级为1—10kV,高压配电网具有为低压配电网变，配电源，以及直接为高压电用户送电等功能.20．高压配电线路通常采用直埋电缆，管道电缆等敷设方式.21．低压配电网电压等级为220V-1KV，含低压配电所,开关站，低压电力线路等设施，具有直接为用户供电的功能.22．城市燃气工程系统由燃气气源工程，储气工程，输配气管网工程等组成.23．城市供热工程系统由供热热源工程和传热管网工程组成。

城市工程系统规划与城市总体规划详细规划的关系城市工程系统规划主要是研究城市给水排水工程系统规划、能源工程系统规划、通信工程系统规划、环境卫生工程系统规划、防灾工程系统规划和城市管线综合规划等方面的内容。

而城市总体规划是指城市人民政府依据国民经济和社会发展规划以及当地的自然环境、资源条件、历史情况、现状特点，统筹兼顾、综合部署，为确定城市的规模和发展方向，实现城市的经济和社会发展目标，合理利用城市土地，协调城市空间布局等所作的一定期限内的综合部署和具体安排。

总体规划期限一般为20年。

城市详细规划是以城市总体规划或分区规划为依据，对一定时期内城市局部地区的土地利用、空间环境和各项建设用地所作的具体安排，是按城市总体规划要求，对城市局部地区近期需要建设的房屋建筑、市政工程、公用事业设施、园林绿化、城市人防工程和其它公共设施作出具体布置的规划。

城市详细规划又具体分为控制性详细规划和修建性详细规划。

城市工程系统规划的总体任务是根据城市经济社会发展目标，结合本城实际情况，合理确定规划期内各项工程系统的设施规模，容量，科学布局各项设施；制定相应的建设策略和措施。

各项城市工程系统规划在城市经济社会发展总目标的前提下，根据本系统的实况和特性，明确各自的规划任务。

而城市总体规划的内容是1、确定城市性质和发展方向，估算城市人口发展规模，确定有关城市总体规划的各项技术经济指标。

2、选定城市用地，确定规划范围，划分城市用地功能分区，综合安排工业、对外交通运输、仓库、生活居住、大专院校、科研单位及绿化等用地。

3、布置域市道路、交通运输系统以及车站、港口、机场等主要交通运输枢纽的位置。

4、大型公共建筑的规划与布点。

5、确定城市主要广场位置、交叉口形式、主次干道断面、主要控制点的坐标及标高。

6、提出给水、排水、防洪、电力、电讯、煤气、供热、公共交通等各项工程管线规划，制定城市园林绿化规划。

7、综合协调人防、抗震和环境保护等方面的规划。
