非标设备制作施工方案

非标设备制作施工方案 Revised by Liu Jing on January 12, 2021

第一章编制说明

编制依据

非标设备制作项目安装合同。

1.1.2建设单位提供的施工图及设计变更。

1.1.3国家现行有关标准、规程规范。

1.1.4我公司从事同行业类似工程的施工经验及成熟的施工方法。

1.1.5我公司及当地资源情况。

1.1.6现场实际情况。

1.1.7 设备及材料采购到货情况。

工程范围:110、111非标设备制作

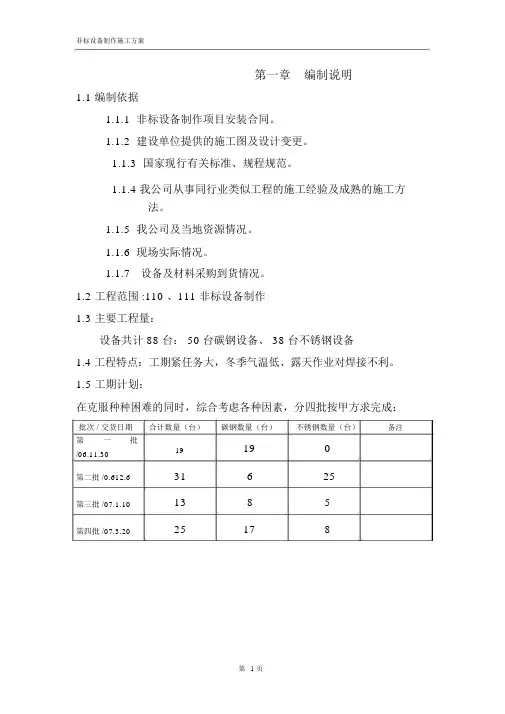

主要工程量：

设备共计88台：50台碳钢设备、38台不锈钢设备

工程特点：工期紧任务大，冬季气温低、露天作业对焊接不利。

工期计划：

在克服种种困难的同时，综合考虑各种因素，分四批按甲方求完成：

第二章主要施工方法及措施

非标设备制作

不锈钢容器设备制造工艺要点

（1）不锈钢容器设备制造工艺流程图

下料→封头加工→筒节制作→焊缝焊接

矫圆→检验→组对→环缝焊接

检验→人孔、接管支座组焊→总体尺寸、形体、外观检验→水压试验

设备净化→酸洗刷漆→铭牌安装→外包装

（2）准备工艺

材料检验

材料检验是保证不锈钢容器设备制造质量的重要措施。检验项目有以下几个方面：

（1）对出厂质量证明书进行审查。如有异议需进行复检，复检内容包括：化学成分、机械性能、金相、化学性能、探伤、工艺性能。

（2）外观检验：主要是表面裂纹、麻点、弧坑、不平度等。

（3）尺寸检验：厚度、长度、宽度。

材料净化

净化是除掉材料表面的油泥等污物，所以也叫表面处理。

划线

设备零件都是空间几何形体，根据零件图，将立体表面的形状和尺寸依次摊平在平面上，称为立体表面展开。展开所画的图形，称为零件表面展开图。将零件展开图按1：1的比例直接划在钢板上，或先划在铁皮（或纸板）上做成样板（称为放样），再用样板在钢板上划线的过程称为号料（也叫下料）。划线是展开、放样、号料（包括排版）和打标号等一系列操作过程的总称。

为保证工期、提高效率结合实际情况设备封头采用外加工的形式：设备封头的下料尺寸

模压封头：下料尺寸＝（公称直径）+2h(直边高度)+S（壁厚）施压封头：按封头加工厂提供尺寸下料。

L=л(Dn+S)+ΔL+b

1+b

2

+2C

D

n

---筒体内径 S---实际板厚

ΔL---外圆周长上偏差 b

1

---焊缝收缩量

b

2

---焊缝间隙 C---边缘余量。[ 等离子下料的边缘余量由切割余量（5—6mm）、切割加工余量（1—2mm）、收缩余量（1—2mm）组成。剪板机下料的边缘余量为2—4mm。

板方案

排板方案应确定筒体的节数、每节的装配中心线、焊缝分布位置、接管开孔位置及其它装配位置等。

标号包括：材料标记、板料尺寸、设备编号、筒节（封头）排版编号、坡口形势和技术检查标记，材料标记。

钢板切割后的边缘处理

不锈钢板原则采用剪板机下料；碳钢板原则采用半自动气割机下料。

3. 成形工艺

封头成形工艺注意的事项

——50mm内。

筒节制作

δ

以上）焊缝外面必须用自动焊；筒节焊缝里面可用气刨坡口，但必须采取6mm

保护措施（铁皮+石棉板），并采用自动焊。

环缝组对

因筒节或封头的断面在成形后可能存在椭圆度或各处曲率不同等毛病，环

缝组对又绝对不允许焊楔铁、定位板或L形压铁来校正板边，故环缝组对应使

用必要的工装。

对于直径小于100mm的容器，可使用外对口器；对直径大于等于1000mm的

容器，可使用内对口器。

环缝焊接

δ=6—8mm钢板用Ф焊丝、δ〉8mm以上的钢板用Ф焊丝。

容器零件机加工应该注意的事项

设备表面零部件的焊接

—3口，严禁长短不齐。

“专用工具”夹紧，严禁乱搭零线、把线露铜、母材引弧，以免损伤设备表

面。

℃以上。

4．设备净化、刷漆及外包装

设备净化是除掉设备外表面的铁锈、氧化铁等污物，所以也叫表面处理。

设备净化方法包括：

局部处理：用纱布和钢丝刷打磨或用手提砂轮磨削。

整体处理：

<1>用压缩空气喷砂或喷丸处理。

<2>化学清洗法包括有机溶剂擦洗、碱洗和酸洗。

<3>不锈钢酸洗配方：硝酸（360波美）10%、氢氟酸（65%）2%、其余为水。

<4>不锈钢钝化配方:重铬酸钾1%、硝酸5%、其余为水。

设备油漆和外包装

第三章主要施工机械动员计划

主要施工机械一览表

第四章劳动力需用量计划

劳动力动员计划表

劳动力动员计划表

第五章、安全施工技术措施

. 安全施工技术准备

5.1.1.组织施工人员熟悉施工安全规程，作安全技术交底，加强安全施工

意识。

5.1.2组织施工人员察看施工现场，全面了解现场情况，做到心中有数。

5.1.3建立健全安全施工保证体系，确保人员到位，保证安保体系的正常

运行。

5.1.4准备好安全施工记录表格及周一安全例会记录书。

安全施工机具及材料准备

5.2.1 用电设备一定要做好防漏电措施。《严格按照漏电保护器安装和

运行》（GB13955-22）以及《施工现场临时用电安全技术规范》

（JGJ46-88）布设用电设备和用电线路。

5.2.2 备好足够的安全帽、安全带、安全网、劳保手套等必须的劳保用

具。

5.2.3 备好备全防暑降温必须的药品。

5.2.4 各种施工机具使用前要经认真检查，不得有安全隐患。一经发现

必须修好或更换。
