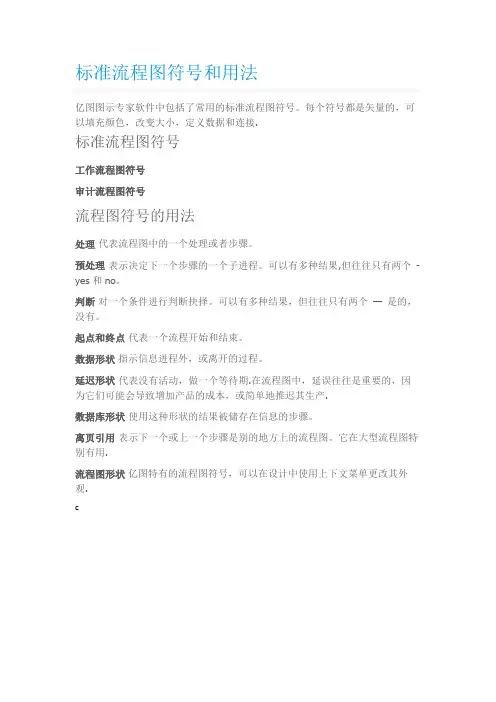

标准流程图符号和用法

标准流程图符号和用法
亿图图示专家软件中包括了常用的标准流程图符号。

每个符号都是矢量的，可以填充颜色，改变大小，定义数据和连接.
标准流程图符号
工作流程图符号
审计流程图符号
流程图符号的用法
处理代表流程图中的一个处理或者步骤。

预处理表示决定下一个步骤的一个子进程。

可以有多种结果,但往往只有两个- yes和no。

判断对一个条件进行判断抉择。

可以有多种结果，但往往只有两个—是的，没有。

起点和终点代表一个流程开始和结束。

数据形状指示信息进程外，或离开的过程。

延迟形状代表没有活动，做一个等待期.在流程图中，延误往往是重要的，因
为它们可能会导致增加产品的成本，或简单地推迟其生产.
数据库形状使用这种形状的结果被储存在信息的步骤。

离页引用表示下一个或上一个步骤是别的地方上的流程图。

它在大型流程图特别有用.
流程图形状亿图特有的流程图符号，可以在设计中使用上下文菜单更改其外观.
c。

标准程序流程图的符号及使用约定一,引言程序流程图(Progran flowchart)作为一种算法表达工具,早已为工国计算机工作者和广大计算机用户十分熟悉和普通使用.然而它的一个明显缺点在于缺乏统一的规范化符号表示和严格的使用规则.最近,国家标准局批准的国家标准(GB1525-89)<<信息处理--数据流程图,程序流程图,系统流程图,程序网络图和系统资源图的文件编制符号及约定>>为我们推荐了一套标准化符号和使用约定.由于该标准是与国际标准化组织公布的标准ISO5807--85Information processing--Documentation symbols and comventions for data,program and system flowcharts,program network charts and system resources charts是一致的,这里将其中程序流程图部分摘录出来,并做了一些解释,供读者参考.根据这一标准画出的程序流程图我们称为标准流程图.二,符号程序流程图表示了程序的操作顺序.它应包括:(1)指明实际处理操作的处理符号,包括根据逻辑条件确定要执行的路径的符号.(2)指明控制流的流线符号.(3)便于读写程序流程图的特殊符号.以下给出标准流程图所用的符号及其简要说明,请参看图1.图1标准程序流程图符号1.数据----平行四边形表示数据,其中可注明数据名,来源,用途或其它的文字说明.此符号并不限定数据的媒体.2.处理----矩形表示各种处理功能.例如,执行一个或一组特定的操作,从而使信息的值,信息形世或所在位置发生变化,或是确定对某一流向的选择.矩形内可注明处理名或其简工功能.3.特定处理----带有双纵边线的矩形表示已命名的特定处理.该处理为在另外地方已得到详细说明的一个操作或一组操作,便如子例行程序,模块.矩形内可注明特定处理名或其简要功能.4.准备----六边形符号表示准备.它表示修改一条指令或一组指令以影响随后的活动.例如,设置开关,修改变址寄存器,初始化例行程序.5.判断-----菱形表示判断或开关.菱形内可注明判断的条件.它只有一个入口,但可以有若干个可供选择的出口,在对符号内定义折条件求值后,有一个且仅有一个出口被激活.求值结果可在表示出口路径的流线附近写出.6.循环界限----循环界限为去上角矩形表示年界限和去下角矩形的下界限构成,分别表示循环的开始和循环的结束.图2两种循环表示一对符号内应注明同一循环标识符.可根据检验终止循环条件在循环的开始还是在循环的末尾,将其条件分别在上界限符内注明(如:当A>B)或在下界限符内注明(如:直到C<D).图2给出了当终止条件成立时进入循环和直到终止条件成立退出循环的两种不同的表示.7.连接符----圆表示连接符,用以表明转向流程图的它处,或从流程图它处转入.它是流线的断点.在图内注明某一标识符,表明该流线将在具有相同标识符的另一连接符处继续下去(参看以下关于连接符使用的约定).8.端点符----扁圆形表示转向外部环境或从外部环境转入的端点符.例如,程序流程的起始或结束,数据的外部使用起点或终点.9.注解符----注解符由纵边线和虚线构成,用以标识注解的内容.虚线须连接到被注解的符号或符号组合上.注解的正文应靠近纵边线.请参看图3给出的注解符使用示例.图3注解符的使用10.流线-----直线表示控制流的流线.关于流线上表示流向的箭头,其使用方法见后面的约定.11.虚线----虚线用于表明被注解的范围或连接被注解部分与注解正文,也参看图3.12.省略符----若流程图中有些部分无需给出符号的具体形式和数量,可用三点构成的省略符.省略符应夹在流线符号之中或流线符号之间,参看图4.图4省略符的使用13.并行方式----一对平行线表示同步进行两个或两个以上并行方式的操作.并行方式的示例如图5,图中在处理A完成后才能进行处理C,D和E;同样,处理F要等处理B,C,D完成以后进行.但处理C可以处理D开始和(或)结束前开始和(或)结束.图5并行方式示例三,使用约定关于流程图符号的使用约定,简要地说明以下几点:1.图的布局流程图中所用的符号应该均心地分布,连线保持合理的长度,并尽量少使用长线.2.符号的形状流程图中多数符号内的空白供标注说明性文字.使用各种符号应注意符号的外形和各符号大小的统一,避免使符号变形或各符号大小比例不一.3.符号内的说明文字应使符号内的说明文字尽可能简明.通常按从左向右和从上向下方式书写,并与流向无关.如果说明文字较多,符号内写不完,可使用注解符.若注解符干扰或影响到图形的流程,应将正文写在另外一页上,并注明引用符号.4.符号标识符为符号规定标识符是为了便于其它文件引用该符号.便如,程序清单中引用到流程图中的特定符号.符号标识符一般写在符号的左上角,参看图6(a).图6符号标识符和符号描述符5.符号描述符为便于进一步理解符号的功能,可标注符号描述符.通常描述符写在符号的右上角,如图6(b)所示.6.详细表示在处理符号或数据符号中画一横线,表明该符号在同一文件集中的其它地言有更为详细的表示.横线在符号内靠近项端,详细表示的标识符写在符号内横线之上,见图7(a).端点符用作详细表示的开始符号和结束符号,在此符号中应给出加横线符号中的标识符,见图7(b).图7加横线符号及其详细表示7.流线(1)标准流向与箭头的使用流线的标准流向是从左到右和从上到下.沿标准流向的流线可不用箭头指示流向,但沿非标准流向的流线应用箭头指示充向.(2)流线的交叉应当尽量避免流线的交叉.即使出现流线的交叉,交叉的流线之间也没有任何逻辑关系,并不对流向产生任何影响,如图8(a)所示.(3)流线的汇集两条或多条进入线可以汇集成一条输出线,此时各连接点应要互错工以提高清晰度,并用箭头表示流向,如图8(b)所示.图8汉线的交叉与流线的汇集(4)符号流线进出一般情况下,流线应从符号的左边或项端进入,并从右边或底端离开.其进出点均应对准符号的中心.(5)连接符为避免出现流线交叉和使用长线,或某个流程图能在另一页上延续,可用连接符将流线截断.截断始端的连接符称为出口连接符,载断末端的连接符称为入口连接符.两连接符中用同一标识符.换页截断可用与连接符相连的注解符表示,如图9所示.图9出口连接符与入口连接符8.多出口判断的两种表示方法(1)直接从判断符号引出多条流线,如图10(a)所示.(2)从判断符号引聘条流线,再从它引出多条流线,如图10(b)所示.图10多出口判断多出口判断的每个出口都应标有相应的条件值,用以反映它所引出的逻辑路径,如图11所示.图11多出口判断出口处标出条件值四,示例。

常用流程符号的使用1. 引言常用流程符号是指在流程图和流程文档中使用的一系列标记，用于表示不同类型的步骤和交互。

它们在系统分析、项目管理和流程设计中起到了至关重要的作用。

本文将介绍常用的流程符号并说明其使用方法。

2. 基本符号2.1 开始/结束符号开始符号用于表示流程的起始点，通常是一个圆圈或椭圆，可以添加文字描述。

结束符号则表示流程的结束点，也是一个圆圈或椭圆，同样可以添加文字描述。

2.2 过程符号过程符号用于表示流程中的具体操作或处理步骤。

它通常是一个矩形框，可以添加文字描述。

每个过程符号都应具有清晰的名称，以便读者能够理解它所代表的操作。

2.3 判断符号判断符号用于表示流程中的判断或条件分支。

它通常是一个菱形符号，表示判断条件的位置。

根据判断结果，流程将分支到不同的路径上。

2.4 连接符号连接符号用于连接流程图中的不同步骤。

它通常是一个带箭头的线段，表示流程的流动方向。

箭头指向下一步的流程符号。

2.5 输入/输出符号输入符号表示流程的输入数据或信息。

通常是一个平行四边形，可以添加文字描述。

输出符号表示流程的输出结果或生成的数据，同样是一个平行四边形。

3. 符号的使用方法3.1 开始/结束符号的使用在流程图中，开始符号应放在流程的顶部，表示流程的开始。

结束符号应放在流程的最后，表示流程的结束。

可以使用以下Markdown语法示例添加开始和结束符号：开始 --> 过程1过程2 --> 结束3.2 过程符号的使用过程符号表示流程中的具体操作或处理步骤。

每个过程符号应有清晰的步骤名称，并根据实际流程进行编号。

可以使用以下Markdown语法示例添加过程符号：1. 过程12. 过程23. 过程33.3 判断符号的使用判断符号用于表示流程中的条件判断。

根据判断的结果，流程将选择不同的路径进行处理。

可以使用以下Markdown语法示例添加判断符号：过程1 --> 判断条件 --> 选择路径1或路径23.4 连接符号的使用连接符号用于连接流程图中的不同步骤。

工作流程使用的符号1. 介绍在工作流程中，使用符号能够帮助我们更好地理解和解释流程的各个环节，提高工作效率和准确性。

本文档将介绍一些常用的工作流程符号及其含义，帮助您更好地理解和运用这些符号。

2. 流程图符号流程图是一种可视化的工具，用来展示和描述工作流程中的各个步骤和操作。

下面是一些常见的流程图符号及其含义：•开始/结束符号：用来表示工作流程的开始和结束。

通常使用椭圆形表示开始符号，使用圆角矩形表示结束符号。

•流程步骤符号：用来表示工作流程中的具体步骤和操作。

通常使用矩形表示，每个步骤都有一个独立的编号，并描述了该步骤的具体操作。

•判断符号：用来表示工作流程中的判断条件。

通常使用菱形表示，用来表示工作流程中的分支和合并。

•连接符号：用来表示工作流程中的连接和传输。

通常使用箭头来表示连接的方向和顺序。

3. 记号和标记符号在工作流程中，有一些特殊的记号和标记符号可以帮助我们更好地理解和解释工作流程。

下面是一些常用的记号和标记符号及其含义：•加号：表示需要添加一个新的步骤或操作。

•减号：表示需要删除一个步骤或操作。

•双箭头：表示需要连接两个步骤或操作。

•问号：表示需要进一步确认或核实。

•感叹号：表示重要的提示或警告。

•三个点：表示需要继续进行其他相关的步骤或操作。

4. 列表符号在工作流程的描述中，经常使用列表来列举和描述具体的步骤和操作。

下面是一些常用的列表符号及其含义：•数字编号列表：使用数字作为列表的编号，用来表示具体的步骤和操作的顺序。

•大写字母列表：使用大写字母作为列表的编号，用来表示具体的步骤和操作的分支或选择。

•小黑点列表：使用小黑点作为列表的符号，用来表示不具体顺序或等级的步骤和操作。

•勾选框列表：使用勾选框作为列表的符号，用来表示需要完成的任务或操作。

5. 结论在工作流程中，使用符号能够帮助我们更好地理解和解释流程的各个环节。

本文档介绍了一些常用的工作流程符号及其含义，包括流程图符号、记号和标记符号以及列表符号。

1.流程图中使用的符号
开始与结束标志，是个椭圆形符号。

用来表示一个过程的开始或结束。

“开始”或“结束”写在符号内。

活动标志，是个矩形符号。

用来表示在过程的一个单独的步骤。

活动的简要说明写在矩形内。

判定标志，是个菱形符号。

用来表示过程中的一项判定或一个分岔点，判定或分岔的说明写在菱
形内，常以问题的形式出现。

对该问题的回答决定了判定符号之外引出的路线，每条路线标上相应的回答。

流线标志。

用来表示步骤在顺序中的进展。

流线的箭头表示一个过程的流程方向。

文件标志。

用来表示属于该过程的书面信息。

文件的题目或说明写在符号内。

连接标志，是个圆圈符号。

用来表示流程图的待续。

圈内有一个字母或数字。

在相互联系的流程图内，连接符号使用同样的字母或数字，以表示各个过程是如何连接的。

2.流程图的形式
流程图常用的形式有两种：上下流程图和矩阵流程图
1）上下流程图
上下流程图是最常见的一种流程图，它仅表示上一步与下一步的顺序关系。

2）矩阵流程图
矩阵流程图不仅表示下下关系，还可以看出某一过程的责任部门。

标准程序流程图的符号及使用约定一,引言程序流程图(Progran flowchart)作为一种算法表达工具,早已为工国计算机工作者和广大计算机用户十分熟悉和普通使用.然而它的一个明显缺点在于缺乏统一的规范化符号表示和严格的使用规则.最近,国家标准局批准的国家标准(GB1525-89)<<信息处理--数据流程图,程序流程图,系统流程图,程序网络图和系统资源图的文件编制符号及约定>>为我们推荐了一套标准化符号和使用约定.由于该标准是与国际标准化组织公布的标准ISO5807--85 Information processing--Documentation symbols and comventions for data,program and system flowcharts,program network charts and system resources charts是一致的,这里将其中程序流程图部分摘录出来,并做了一些解释,供读者参考.根据这一标准画出的程序流程图我们称为标准流程图.二,符号程序流程图表示了程序的操作顺序.它应包括:(1)指明实际处理操作的处理符号,包括根据逻辑条件确定要执行的路径的符号.(2)指明控制流的流线符号.(3)便于读写程序流程图的特殊符号.以下给出标准流程图所用的符号及其简要说明,请参看图1.图1 标准程序流程图符号1.数据---- 平行四边形表示数据,其中可注明数据名,来源,用途或其它的文字说明.此符号并不限定数据的媒体.2.处理---- 矩形表示各种处理功能.例如,执行一个或一组特定的操作,从而使信息的值,信息形世或所在位置发生变化,或是确定对某一流向的选择.矩形内可注明处理名或其简工功能.3.特定处理---- 带有双纵边线的矩形表示已命名的特定处理.该处理为在另外地方已得到详细说明的一个操作或一组操作,便如子例行程序,模块.矩形内可注明特定处理名或其简要功能.4.准备---- 六边形符号表示准备.它表示修改一条指令或一组指令以影响随后的活动.例如,设置开关,修改变址寄存器,初始化例行程序.5.判断----- 菱形表示判断或开关.菱形内可注明判断的条件.它只有一个入口,但可以有若干个可供选择的出口,在对符号内定义折条件求值后,有一个且仅有一个出口被激活.求值结果可在表示出口路径的流线附近写出.6.循环界限---- 循环界限为去上角矩形表示年界限和去下角矩形的下界限构成,分别表示循环的开始和循环的结束.图2 两种循环表示一对符号内应注明同一循环标识符.可根据检验终止循环条件在循环的开始还是在循环的末尾,将其条件分别在上界限符内注明(如:当A>B)或在下界限符内注明(如:直到C<D).图2给出了当终止条件成立时进入循环和直到终止条件成立退出循环的两种不同的表示.7.连接符---- 圆表示连接符,用以表明转向流程图的它处,或从流程图它处转入.它是流线的断点.在图内注明某一标识符,表明该流线将在具有相同标识符的另一连接符处继续下去(参看以下关于连接符使用的约定).8.端点符---- 扁圆形表示转向外部环境或从外部环境转入的端点符.例如,程序流程的起始或结束,数据的外部使用起点或终点.9.注解符---- 注解符由纵边线和虚线构成,用以标识注解的内容.虚线须连接到被注解的符号或符号组合上.注解的正文应靠近纵边线.请参看图3给出的注解符使用示例.图3 注解符的使用10.流线----- 直线表示控制流的流线.关于流线上表示流向的箭头,其使用方法见后面的约定.11.虚线---- 虚线用于表明被注解的范围或连接被注解部分与注解正文,也参看图3.12.省略符---- 若流程图中有些部分无需给出符号的具体形式和数量,可用三点构成的省略符.省略符应夹在流线符号之中或流线符号之间,参看图4.图4 省略符的使用13.并行方式---- 一对平行线表示同步进行两个或两个以上并行方式的操作.并行方式的示例如图5,图中在处理A 完成后才能进行处理C,D和E;同样,处理F要等处理B,C,D完成以后进行.但处理C可以处理D开始和(或)结束前开始和(或)结束.图5 并行方式示例三,使用约定关于流程图符号的使用约定,简要地说明以下几点:1.图的布局流程图中所用的符号应该均心地分布,连线保持合理的长度,并尽量少使用长线.2.符号的形状流程图中多数符号内的空白供标注说明性文字.使用各种符号应注意符号的外形和各符号大小的统一,避免使符号变形或各符号大小比例不一.3.符号内的说明文字应使符号内的说明文字尽可能简明.通常按从左向右和从上向下方式书写,并与流向无关.如果说明文字较多,符号内写不完,可使用注解符.若注解符干扰或影响到图形的流程,应将正文写在另外一页上,并注明引用符号.4.符号标识符为符号规定标识符是为了便于其它文件引用该符号.便如,程序清单中引用到流程图中的特定符号.符号标识符一般写在符号的左上角,参看图6(a).图6 符号标识符和符号描述符5.符号描述符为便于进一步理解符号的功能,可标注符号描述符.通常描述符写在符号的右上角,如图6(b)所示.6.详细表示在处理符号或数据符号中画一横线,表明该符号在同一文件集中的其它地言有更为详细的表示.横线在符号内靠近项端,详细表示的标识符写在符号内横线之上,见图7(a).端点符用作详细表示的开始符号和结束符号,在此符号中应给出加横线符号中的标识符,见图7(b).图7 加横线符号及其详细表示7.流线(1)标准流向与箭头的使用流线的标准流向是从左到右和从上到下.沿标准流向的流线可不用箭头指示流向,但沿非标准流向的流线应用箭头指示充向.(2)流线的交叉应当尽量避免流线的交叉.即使出现流线的交叉,交叉的流线之间也没有任何逻辑关系,并不对流向产生任何影响,如图8(a)所示.(3)流线的汇集两条或多条进入线可以汇集成一条输出线,此时各连接点应要互错工以提高清晰度,并用箭头表示流向,如图8(b)所示.图8 汉线的交叉与流线的汇集(4)符号流线进出一般情况下,流线应从符号的左边或项端进入,并从右边或底端离开.其进出点均应对准符号的中心.(5)连接符为避免出现流线交叉和使用长线,或某个流程图能在另一页上延续,可用连接符将流线截断.截断始端的连接符称为出口连接符,载断末端的连接符称为入口连接符.两连接符中用同一标识符.换页截断可用与连接符相连的注解符表示,如图9所示.图9 出口连接符与入口连接符8.多出口判断的两种表示方法(1)直接从判断符号引出多条流线,如图10(a)所示.(2)从判断符号引聘条流线,再从它引出多条流线,如图10(b)所示.图10 多出口判断多出口判断的每个出口都应标有相应的条件值,用以反映它所引出的逻辑路径,如图11所示.图11 多出口判断出口处标出条件值四, 示例。

画流程的规则使用的符号1. 箭头符号•矩形箭头符号：用于表示流程的开始和结束，通常画在流程图的两端。

•直线箭头符号：用于表示流程的顺序进行，连接各个流程步骤。

•分支箭头符号：用于表示流程的分支，根据条件选择不同的流程路径。

2. 矩形符号•矩形符号：用于表示具体的流程步骤或操作。

•圆角矩形符号：与矩形符号类似，但具有圆角，使流程图更美观。

3. 菱形符号•菱形符号：用于表示判断或决策步骤，根据条件选择不同的流程路径。

4. 平行四边形符号•平行四边形符号：用于表示输入或输出的数据，通常与矩形符号配合使用。

5. 圆形符号•圆形符号：用于表示连接线的起点或终点，通常在流程图的两端。

6. 波浪符号•波浪符号：用于表示延时或等待的步骤，表示流程暂停一段时间后再进行下一步。

7. 平行线符号•平行线符号：用于表示并行执行的步骤，多个步骤同时进行。

8. 网格符号•网格符号：用于表示多个步骤或子流程之间的连接关系，使流程图更加清晰。

9. 汇聚符号•汇聚符号：用于表示多个流程路径汇聚为一条路径，表示流程的合并。

10. 线与箭头样式•实线箭头：用于连接各个流程步骤，表示流程的顺序进行。

•虚线箭头：用于表示流程之间的依赖关系，表示某个流程依赖于另一个流程的完成。

以上是画流程图中常用的符号和样式，可以根据具体的需求选择合适的符号进行绘制。

使用这些符号能够使流程图更加直观、清晰，便于理解和沟通。

在绘制流程图时，注意符号的排列和连接方式，保持整体的逻辑性和连贯性。

同时，可以使用颜色、线条粗细等方式进一步增强流程图的可读性和美观性。

绘制流程图时，可以使用专业的绘图工具，如Microsoft Visio、Lucidchart等，也可以使用在线绘图工具，如ProcessOn、Draw.io等。

这些工具提供了丰富的符号库和编辑功能，方便用户进行流程图的绘制和编辑。

在绘制流程图的过程中，要充分考虑业务流程的特点和需求，合理选择符号和样式，确保流程图的准确性和可读性。

流程标准符号的使用1. 什么是流程标准符号流程标准符号是指在流程图或流程文档中使用的一种特定的符号，用于表示不同的流程步骤、决策点、连接点、流程控制等。

2. 流程标准符号的种类流程标准符号可以分为以下几种：•开始/结束符号：用于表示流程的开始或结束。

一般使用椭圆形或圆形表示。

•流程步骤符号：用于表示流程的具体步骤或操作。

一般使用矩形或长方形表示。

•决策点符号：用于表示流程中的决策点，即需要进行判断的地方。

一般使用菱形表示。

•连接点符号：用于表示流程中的连接点，即流程的分支或汇合点。

一般使用箭头表示。

•流程控制符号：用于表示流程中的控制条件，如循环、并行、同步等。

一般使用带有特殊标识符的符号表示。

3. 流程标准符号的使用示例为了更好地说明流程标准符号的使用方法，以下是一个示例流程图：1.开始：用圆形表示。

2.准备材料：用矩形表示。

3.判断材料是否齐全：用菱形表示。

4.若材料齐全，则进行下一步，否则返回准备材料步骤。

5.操作步骤1：用矩形表示。

6.操作步骤2：用矩形表示。

7.判断操作结果是否符合要求：用菱形表示。

8.若符合要求，则进行下一步，否则返回操作步骤1。

9.结束：用圆形表示。

4. 使用流程标准符号的好处使用流程标准符号有以下几个好处：•可读性高：流程图采用符号来表示步骤和连接，相比于纯文本说明，更易于理解和阅读。

•简洁明了：通过使用流程标准符号，可以用简洁的方式表示复杂的流程。

•易于修改：通过修改符号和连接，可以轻松修改流程图，而无需重新编写整个流程文档。

•易于沟通：流程图可以作为一种通用的工具，方便不同人员之间的沟通和交流。

•减少误解：使用符号标示不同的流程步骤和连接，可以减少人们对流程的误解和歧义。

5. 总结流程标准符号是表示流程的一种常用工具，在编写流程文档或绘制流程图时，可以根据不同的流程步骤和要求选择合适的符号进行标示。

通过使用流程标准符号，可以提高文档的可读性和减少对流程的误解。

流程图符号含义流程图是一种常用的图表，用于展示某个流程或过程中各个步骤之间的关系和顺序。

在流程图中，各种符号扮演着不同的角色，代表着不同的含义。

了解这些符号的含义对于正确理解和使用流程图至关重要。

本文将介绍流程图中常见的符号及其含义，帮助大家更好地理解和使用流程图。

1. 开始/结束符号。

开始/结束符号通常用来标识流程图的起点和终点。

它通常是一个圆圈或椭圆形，内部写有“开始”或“结束”字样。

这表示流程图的开始或结束点，标志着整个流程的起点和终点。

2. 流程符号。

流程符号用来表示流程中的具体步骤或操作。

它通常是一个矩形，内部写有具体的操作内容。

每个流程符号代表着一个具体的操作步骤，按照流程图的顺序排列，表示了整个流程中各个步骤的执行顺序。

3. 判断符号。

判断符号用来表示流程中的判断条件，通常是一个菱形。

内部写有判断条件，表示根据不同的条件执行不同的操作。

判断符号常常出现在流程图中，用来表示流程中的分支和条件判断，帮助流程图更加灵活和具有选择性。

4. 连接线。

连接线用来连接各个符号，表示它们之间的逻辑关系和执行顺序。

连接线通常是直线或箭头线，表示流程中各个步骤之间的衔接和顺序。

连接线的走向和连接方式决定了整个流程图的逻辑关系和执行顺序。

5. 输入/输出符号。

输入/输出符号用来表示流程中的输入和输出操作，通常是一个平行四边形。

内部写有输入或输出的内容，表示流程中的数据输入和输出。

输入/输出符号帮助流程图更加清晰地表示流程中的数据流动和交换。

6. 注释符号。

注释符号用来添加一些额外的说明和解释，帮助理解和使用流程图。

它通常是一个矩形，内部写有注释内容。

注释符号可以用来解释流程中的一些特殊情况或说明一些细节，帮助使用者更好地理解流程图。

以上就是流程图中常见的符号及其含义。

了解这些符号的含义对于正确理解和使用流程图至关重要。

希望本文能够帮助大家更好地理解和使用流程图，提高工作效率和准确性。

标准程序流程图的符号及使用约定一,引言程序流程图(Progran flowchart)作为一种算法表达工具,早已为工国计算机工作者和广大计算机用户十分熟悉和普通使用.然而它的一个明显缺点在于缺乏统一的规范化符号表示和严格的使用规则.最近,国家标准局批准的国家标准(GB1525-89)<<信息处理--数据流程图,程序流程图,系统流程图,程序网络图和系统资源图的文件编制符号及约定>>为我们推荐了一套标准化符号和使用约定.由于该标准是与国际标准化组织公布的标准ISO5807--85 Information processing--Documentation symbols and comventions for data,program and system flowcharts,program network charts and system resources charts是一致的,这里将其中程序流程图部分摘录出来,并做了一些解释,供读者参考.根据这一标准画出的程序流程图我们称为标准流程图.二,符号程序流程图表示了程序的操作顺序.它应包括:(1)指明实际处理操作的处理符号,包括根据逻辑条件确定要执行的路径的符号.(2)指明控制流的流线符号.(3)便于读写程序流程图的特殊符号.以下给出标准流程图所用的符号及其简要说明,请参看图1.图1 标准程序流程图符号1.数据---- 平行四边形表示数据,其中可注明数据名,来源,用途或其它的文字说明.此符号并不限定数据的媒体.2.处理---- 矩形表示各种处理功能.例如,执行一个或一组特定的操作,从而使信息的值,信息形世或所在位置发生变化,或是确定对某一流向的选择.矩形内可注明处理名或其简工功能.3.特定处理---- 带有双纵边线的矩形表示已命名的特定处理.该处理为在另外地方已得到详细说明的一个操作或一组操作,便如子例行程序,模块.矩形内可注明特定处理名或其简要功能.4.准备---- 六边形符号表示准备.它表示修改一条指令或一组指令以影响随后的活动.例如,设置开关,修改变址寄存器,初始化例行程序.5.判断----- 菱形表示判断或开关.菱形内可注明判断的条件.它只有一个入口,但可以有若干个可供选择的出口,在对符号内定义折条件求值后,有一个且仅有一个出口被激活.求值结果可在表示出口路径的流线附近写出.6.循环界限---- 循环界限为去上角矩形表示年界限和去下角矩形的下界限构成,分别表示循环的开始和循环的结束.图2 两种循环表示一对符号内应注明同一循环标识符.可根据检验终止循环条件在循环的开始还是在循环的末尾,将其条件分别在上界限符内注明(如:当A>B)或在下界限符内注明(如:直到C<D).图2给出了当终止条件成立时进入循环和直到终止条件成立退出循环的两种不同的表示.7.连接符---- 圆表示连接符,用以表明转向流程图的它处,或从流程图它处转入.它是流线的断点.在图内注明某一标识符,表明该流线将在具有相同标识符的另一连接符处继续下去(参看以下关于连接符使用的约定).8.端点符---- 扁圆形表示转向外部环境或从外部环境转入的端点符.例如,程序流程的起始或结束,数据的外部使用起点或终点.9.注解符---- 注解符由纵边线和虚线构成,用以标识注解的内容.虚线须连接到被注解的符号或符号组合上.注解的正文应靠近纵边线.请参看图3给出的注解符使用示例.图3 注解符的使用10.流线----- 直线表示控制流的流线.关于流线上表示流向的箭头,其使用方法见后面的约定.11.虚线---- 虚线用于表明被注解的范围或连接被注解部分与注解正文,也参看图3.12.省略符---- 若流程图中有些部分无需给出符号的具体形式和数量,可用三点构成的省略符.省略符应夹在流线符号之中或流线符号之间,参看图4.图4 省略符的使用13.并行方式---- 一对平行线表示同步进行两个或两个以上并行方式的操作.并行方式的示例如图5,图中在处理A 完成后才能进行处理C,D和E;同样,处理F要等处理B,C,D完成以后进行.但处理C可以处理D开始和(或)结束前开始和(或)结束.图5 并行方式示例三,使用约定关于流程图符号的使用约定,简要地说明以下几点:1.图的布局流程图中所用的符号应该均心地分布,连线保持合理的长度,并尽量少使用长线.2.符号的形状流程图中多数符号内的空白供标注说明性文字.使用各种符号应注意符号的外形和各符号大小的统一,避免使符号变形或各符号大小比例不一.3.符号内的说明文字应使符号内的说明文字尽可能简明.通常按从左向右和从上向下方式书写,并与流向无关.如果说明文字较多,符号内写不完,可使用注解符.若注解符干扰或影响到图形的流程,应将正文写在另外一页上,并注明引用符号.4.符号标识符为符号规定标识符是为了便于其它文件引用该符号.便如,程序清单中引用到流程图中的特定符号.符号标识符一般写在符号的左上角,参看图6(a).图6 符号标识符和符号描述符5.符号描述符为便于进一步理解符号的功能,可标注符号描述符.通常描述符写在符号的右上角,如图6(b)所示.6.详细表示在处理符号或数据符号中画一横线,表明该符号在同一文件集中的其它地言有更为详细的表示.横线在符号内靠近项端,详细表示的标识符写在符号内横线之上,见图7(a).端点符用作详细表示的开始符号和结束符号,在此符号中应给出加横线符号中的标识符,见图7(b).图7 加横线符号及其详细表示7.流线(1)标准流向与箭头的使用流线的标准流向是从左到右和从上到下.沿标准流向的流线可不用箭头指示流向,但沿非标准流向的流线应用箭头指示充向.(2)流线的交叉应当尽量避免流线的交叉.即使出现流线的交叉,交叉的流线之间也没有任何逻辑关系,并不对流向产生任何影响,如图8(a)所示.(3)流线的汇集两条或多条进入线可以汇集成一条输出线,此时各连接点应要互错工以提高清晰度,并用箭头表示流向,如图8(b)所示.图8 汉线的交叉与流线的汇集(4)符号流线进出一般情况下,流线应从符号的左边或项端进入,并从右边或底端离开.其进出点均应对准符号的中心.(5)连接符为避免出现流线交叉和使用长线,或某个流程图能在另一页上延续,可用连接符将流线截断.截断始端的连接符称为出口连接符,载断末端的连接符称为入口连接符.两连接符中用同一标识符.换页截断可用与连接符相连的注解符表示,如图9所示.图9 出口连接符与入口连接符8.多出口判断的两种表示方法(1)直接从判断符号引出多条流线,如图10(a)所示.(2)从判断符号引聘条流线,再从它引出多条流线,如图10(b)所示.图10 多出口判断多出口判断的每个出口都应标有相应的条件值,用以反映它所引出的逻辑路径,如图11所示.图11 多出口判断出口处标出条件值四, 示例。
