管桁架工程施工方案一、项目概述管桁架工程是一种常见的建筑工程类型,其主要用途是在建筑物内部或外部支撑和连接管道、电缆、通讯线路等设备。
本文档将详细介绍管桁架工程的施工方案,包括施工前的准备工作、施工过程中的安全措施、施工后的验收和维护等内容。
二、施工前的准备工作1. 现场勘查:施工前需对现场进行详细勘查,了解工地环境、土壤情况、交通条件等,以确定施工方案的可行性。
2. 设计方案审核:审核设计方案,确保设计符合工程要求,并与设计单位进行沟通,明确施工细节和要求。
3. 材料采购:根据设计方案确定所需材料种类和数量,向合格的供应商采购材料,并保证材料质量合格。
4. 质量验收:对采购的材料进行验收,确保其符合国家相应标准,并做好验收记录。
三、施工过程中的安全措施1. 施工区域划分:在施工现场根据实际情况划定施工区域,并设置明显的警示标识,确保施工区域与周边区域分隔开,避免发生人员和设备的交叉作业。
2. 安全培训:施工前需对所有参与施工的人员进行安全培训,包括作业规范、个人防护措施等,提高员工的安全意识。
3. 安全防护设施:在施工现场设置合理的安全防护设施,如安全网、护栏等,保障施工人员的安全。
4. 现场监测:安排专人进行现场监测,及时处理施工中的安全隐患,确保施工安全。
四、施工过程1. 基础施工:首先进行管桁架工程的基础施工,包括挖掘基坑、浇筑混凝土等环节,确保基础稳固。
2. 框架安装:根据设计方案和施工图纸进行管桁架的组装,保证各个部件的连接稳固可靠。
3. 管道布置:根据要求进行管道的布置,保证管道的连通性和功能性。
4. 线路铺设:根据设计要求进行电缆和通讯线路的铺设,确保布线合理、整洁。
5. 焊接和固定:对于需要焊接的部分,采用合适的焊接工艺进行焊接,并在焊接完成后进行加固固定,保证连接牢固。
6. 质量验收:在施工过程中进行质量验收,确保工程质量符合设计要求。
五、施工后的验收和维护1. 施工完成后,对整个管桁架工程进行验收,保证工程质量符合设计要求。
管桁架工程施工方案一、工程概况1.1 项目名称:管桁架工程施工方案1.2 项目地址:XX省XX市XX县1.3 施工单位:XX建设工程有限公司1.4 设计单位:XX设计院1.5 施工内容:管桁架的设计、加工、安装等相关工作1.6 工程量及工程周期:总长2000m,预计工期120天二、施工原则2.1 安全第一:严格遵守相关安全规定,保障施工人员的人身安全。
2.2 质量为本:严格执行相关标准,确保施工质量符合要求。
2.3 绿色施工:在施工过程中尽量减少对环境的影响,积极推广绿色施工。
2.4 精细管理:加强组织协调,优化施工流程,确保工程顺利进行。
三、技术方案3.1 材料选择:选用优质钢材,确保管桁架的强度和稳定性。
3.2 设计方案:严格按照设计院的设计方案进行施工,做到无误差、无偏差。
3.3 施工工艺:采用模块化施工方式,加工和安装分段进行,以确保工程进度和质量。
四、施工组织4.1 组织架构:由施工单位建立施工组织架构,明确各岗位的职责和权利。
4.2 人员配备:按照工程量和工期合理配置施工人员,确保施工进度。
4.3 安全管理:设立专门的安全管理岗位,落实安全管理责任制,严格执行施工安全措施。
五、施工流程5.1 加工工序:首先进行管材的切割、焊接和加工,确保尺寸精准。
5.2 安装工序:根据设计方案进行桁架的分段安装,合理安排施工顺序。
六、质量管理6.1 设备检测:使用专业设备进行施工质量检测,确保材料和工程质量。
6.2 工艺控制:制定详细的工艺流程和控制点,确保每个环节的质量。
6.3 质量验收:在施工完成后进行专业的验收,确保工程符合相关标准和要求。
七、安全管理7.1 安全教育:对施工人员进行专业的安全教育和培训,提高安全意识。
7.2 安全防护:设置临时围挡和防护栏,防止高空坠物和其他事故。
7.3 应急预案:建立完善的应急预案和逃生通道,确保施工中的安全。
八、环境保护8.1 垃圾处理:加强施工现场的垃圾清理和分类处理,减少对环境的影响。
跨越管架桁架安装施工方案一、工程概况本工程为石炼路地道桥两侧跨越管架桁架工程,共两座管架支架,地道桥两侧各一座。
每座支架由四个基础,四个钢支柱,两榀桁架组成。
钢柱高度为7.3m,桁架长度为26.82m,桁架宽度为1.4m。
框架钢柱架体为焊接∠90*6角钢,底部垫板为30mm厚钢板。
桁架【25槽钢与∠110*10角钢组合焊接成钢骨架,与钢架柱用M30螺栓铆接。
本工程施工范围包括管架基础与地脚螺栓预埋、钢支柱及钢桁架等钢结构系统的制作与现场安装施工。
二、本工程重点、难点分析1、本工程为跨越管架支撑结构,桁架跨越石炼路,总长度26.82米,跨度大,施工难度高。
2、石炼路目前仍在建设当中,两侧混凝土导墙基坑还未回填,安装桁架时,吊车吊装位置距两侧钢柱距离太远,需使用较大吨位吊车进行吊装作业。
3、之前由于雨水浸泡,造成原管架支撑桁架基础塌陷,导致管架下沉,上部管道垂落约1.5米,增加了工程量及施工难度。
三、施工准备1.组织有关工程管理和技术人员对设计图纸进行会审。
对图纸不明确及施工中有困难的地方,要与设计单位和监理单位作好变更签证手续。
2.根据施工图纸结合本单位的设备和技术条件,制定出工程的主体施工方案,并提出材料计划。
3.对钢结构工程所使用的机械和检测设备的性能进行检验,保证施工过程中各种设备的工作状态良好,使用功能齐全。
4.材料准备:(1)钢结构工程所使用的材料均由甲方供应,需由我单位从炼油厂指定库房将材料二次倒运至加工场地。
(2)材料由库房至加工场地较远,且运输不便,安排12米拖车两辆,12吨吊车一台,人工配合切割、装运,焊工4人,力工6人。
(3)要求出具材料质量证明书,符合标准后并验收合格后方可使用。
5.在钢结构工程施工前,应对各工序的施工人员进行必要的岗位培训,并对其进行技术、质量、安全交底,预防发生安全和质量事故。
6.钢结构进入现场需进行构件检验并合理堆放,以便于构件进入现场后顺利的安装。
7.现场吊装前,应在柱脚埋件上弹好十字线,同时将标高控制点设置好。
管桁架工程施工方案一、项目概述本项目是桁架工程的施工方案,工程施工地点位于特定区域。
本方案旨在确保工程的安全、高效和质量。
二、工程准备1.准备材料:根据设计要求和工程规格书,准备所需的桁架工程材料,包括钢材、连接件等。
2.设备准备:准备必要的机械设备和工具,如吊车、吊篮、焊接设备等。
3.人员准备:组建专业的工程施工队伍,包括各类技术人员和熟练工人,并确保他们具备相应的资质证书。
三、工程施工1.建立安全措施:在施工现场设立相关的安全警示牌和标识,建立安全通道和紧急疏散通道,并配备必要的安全保护设备。
2.土方工程:进行清理现场并预先修整地基,确保施工区域的平整度和强度,以便进行桁架的安装。
3.钢结构制作:按照设计图纸和工程规范进行钢结构的预制和加工,包括切割、焊接、防锈等工艺,确保造型和尺寸的准确性。
4.桁架安装:根据设计要求和安装图纸,采用适当的方法进行桁架的吊装和安装,确保安全可靠,符合设计要求。
5.桁架连接:进行桁架的连接和固定,采用合适的连接件和焊接工艺,确保连接牢固、稳定,并满足工程要求。
6.桁架调整:进行桁架的调整和校正,确保各节点的平直度和垂直度,使桁架的受力均匀和合理。
7.防腐处理:对已安装好的桁架进行防腐处理,采用合适的涂料或防腐剂,以延长桁架的使用寿命。
8.清理和整理:工程施工结束后,对施工现场进行清理和整理,包括清理垃圾、归还机械设备等。
四、质量控制1.材料检验:对采购的桁架材料进行必要的检验和试验,确保材料的质量和性能符合设计要求。
2.工艺控制:施工过程中严格按照工艺要求进行操作,确保焊缝的质量和连接的可靠性。
3.质量检测:对已安装好的桁架进行质量检测,包括尺寸、平直度、垂直度等,确保桁架的质量和几何参数符合要求。
4.环境保护:施工过程中注意环境保护,确保不产生污染物和噪音,减少对周边环境的影响。
五、安全措施1.安全检查:对施工现场进行定期安全检查和隐患排查,及时采取措施消除安全隐患。
跨河钢管桁架施工方案设计1. 引言跨河钢管桁架是一种常用于大跨度桥梁、高架道路等工程中的施工方案。
它由钢管组成的桁架结构可以提供足够的支撑和稳定性,使得施工过程中能够安全地跨越河道或其他障碍物。
本文将介绍跨河钢管桁架施工方案的设计过程和相关要点。
2. 施工方案设计步骤2.1 跨河桁架的选型在设计跨河钢管桁架施工方案之前,首先需要根据具体情况选择合适的桁架型号。
这包括考虑桁架的承重能力、横向刚度、施工材料成本等因素。
一般而言,桁架的选型应符合相关标准和规范的要求。
2.2 跨河桁架的布置根据桥梁或道路的几何形状和跨度,在设计施工方案时需要合理布置跨河桁架的位置和数量。
通过计算和分析,确定出最优的桁架布置方案,以满足施工和使用的要求。
2.3 桁架支撑系统设计跨河钢管桁架需要合理的支撑系统来保证其稳定性和安全性。
在设计施工方案时,需要考虑桁架支撑系统的类型、位置和布置。
常见的桁架支撑系统包括临时支撑墩、承台等。
2.4 桁架安装顺序设计根据具体工程情况,在施工方案设计中需要确定桁架的安装顺序。
这涉及到桁架组装、架设和拆除等过程。
合理的安装顺序能够提高施工效率,并确保施工过程中的安全性。
2.5 施工过程中的安全措施在跨河钢管桁架施工过程中,安全措施是非常重要的。
在设计施工方案时,需要考虑并规划好相关的安全措施,包括人员防护、材料运输、施工现场的临时设施等。
3. 施工方案设计要点3.1 结构稳定性分析在设计跨河钢管桁架的施工方案时,需要进行结构稳定性的分析。
这包括对桁架的承载力、刚度及其他影响结构稳定性的因素进行计算和评估。
3.2 施工工序设计施工工序的设计对跨河钢管桁架的施工过程影响巨大。
在设计施工方案时,需要考虑并合理安排各个工序的顺序和时间,以便提高施工效率。
3.3 施工材料选择跨河钢管桁架施工过程中,需要选择合适的施工材料。
这包括桁架材料、连接件等。
在设计施工方案时,需要考虑材料的性能、成本、可供性等因素。
管桁架工程施工方案一、施工准备阶段在进行管桁架工程施工前,施工单位需做好充分的施工准备工作,确保施工顺利进行。
具体措施如下:1. 人员安排:确定施工队伍人员构成及分工,保证有足够的技术人员和熟练工人参与施工。
2. 设备准备:检查并准备好所需的施工设备和机械,确保施工过程中能够顺利进行。
3. 材料准备:采购所需的管材、梁柱等材料,并做好存放和保管工作,确保材料质量和数量符合要求。
4. 安全防护:制定安全生产方案,进行安全教育和培训,提高施工人员的安全意识,确保施工过程中的安全。
5. 现场布置:根据设计图纸和施工方案,确定施工现场布置及设施摆放,确保施工空间的整齐有序。
6. 施工方案:编制详细的管桁架工程施工方案,明确施工的工序及要求,确保施工按计划进行。
7. 施工通道:设置施工通道及警示标志,确保施工人员和设备的通行安全,避免发生事故。
二、基础施工阶段1. 地基处理:根据设计要求和土质情况,进行地基处理工作,包括平整土地、夯实填土等。
2. 基础浇筑:确定基础位置和尺寸,进行基础模板的搭建和钢筋的安装,然后进行混凝土的浇筑和养护。
3. 基础验收:待混凝土基础养护完成后,进行基础验收,检查基础质量是否符合设计要求。
4. 基础完工:基础验收合格后,可进行基础完工,做好基础防水、防潮等处理。
三、主体施工阶段1. 梁桁架安装:根据设计要求和图纸,对梁桁架进行拼装和安装,确保梁桁架的稳固和牢固。
2. 管道安装:根据设计要求和管道图,进行管道的布置和连接,确保管道畅通无阻。
3. 支撑固定:对梁桁架和管道进行支撑和固定,确保结构的稳定性和安全性。
4. 钢构件焊接:对需要焊接的钢构件进行焊接操作,确保焊接质量符合要求。
5. 设备安装:根据设计要求和设备安装图纸,对设备进行安装和调试,确保设备使用正常。
6. 防腐处理:对梁桁架和管道进行防腐处理,延长结构的使用寿命。
四、收尾阶段1. 施工清理:将施工现场进行清理整理,清除杂物和垃圾,确保施工现场的整洁。
一、工程概况项目名称:某跨河桁架桥梁工程项目地点:某市某河段工程规模:桥梁全长约500米,跨径约300米结构形式:预应力混凝土桁架梁桥设计标准:根据《公路工程技术标准》及相关规范执行二、施工组织1. 施工单位:某桥梁工程有限责任公司2. 施工队伍:组建专业的施工队伍,包括项目经理、技术负责人、施工员、质量员、安全员等。
3. 施工设备:配置施工用塔吊、吊车、挖掘机、混凝土搅拌车、泵车、装载机等设备。
4. 施工材料:选用优质钢材、水泥、砂、石子、钢筋等材料。
三、施工工艺1. 施工准备(1)场地平整:对施工场地进行平整,确保场地坚实、平整。
(2)施工道路:修建临时施工道路,确保施工运输车辆畅通。
(3)施工用水、用电:设置临时用水、用电设施,满足施工需求。
2. 桁架梁预制(1)钢筋绑扎:按照设计图纸要求,进行钢筋绑扎,确保钢筋位置准确、间距均匀。
(2)混凝土浇筑:采用泵车进行混凝土浇筑,确保混凝土密实、均匀。
(3)养护:按照规范要求进行混凝土养护,确保混凝土强度达到设计要求。
3. 桁架梁运输与吊装(1)运输:采用平板车运输桁架梁,确保运输过程中梁体不受损坏。
(2)吊装:采用塔吊进行桁架梁吊装,确保吊装过程中梁体安全、稳定。
4. 桁架梁拼接(1)拼装:按照设计图纸要求,进行桁架梁拼接,确保拼接部位符合设计要求。
(2)焊接:采用焊接技术进行桁架梁拼接,确保焊接质量达到设计要求。
5. 桁架梁安装(1)吊装:采用塔吊进行桁架梁吊装,确保吊装过程中梁体安全、稳定。
(2)就位:将桁架梁放置在预定位置,确保桁架梁就位准确。
6. 桁架梁加固(1)加固:根据设计要求,对桁架梁进行加固,确保桥梁结构安全。
(2)验收:完成桁架梁加固后,进行验收,确保加固质量达到设计要求。
四、施工进度计划1. 施工准备阶段:1个月2. 桁架梁预制阶段:2个月3. 桁架梁运输与吊装阶段:1个月4. 桁架梁拼接与安装阶段:1个月5. 桁架梁加固与验收阶段:1个月总工期:6个月五、质量控制1. 施工过程中,严格按照设计图纸、施工规范和操作规程进行施工。
热力管网跨河管道桁架施工方案(一二期合编)一、前言热力管网跨河管道桁架施工是热力系统建设中的重要环节,为确保施工安全、高效推进,经过一二期合编的综合设计和方案优化,制定了本施工方案。
二、项目概况2.1 项目背景热力管网跨河管道桁架施工是为解决管道布局复杂、地形复杂的跨越河流问题而制定的施工方案。
2.2 项目范围本项目包括采集原始数据、设计施工方案、搭建桁架、安装管道等一系列工作。
三、施工流程3.1 原始数据采集•对跨河区域进行勘测,获取地形、水文等数据。
•定位桥墩位置,确定管道布置方案。
3.2 桁架搭建•设计桁架结构,制定搭建方案。
•搭建桥墩支撑系统。
•安装桁架主梁和次梁。
3.3 管道安装•制作管道支架和连接件。
•安装管道至桥架上。
四、施工注意事项4.1 安全第一•施工现场严禁烟火,严格按照安全操作规程执行。
•确保施工人员安全,配备必要的安全防护用具。
4.2 施工质量•桁架结构应符合设计要求,质量合格才能进行管道安装。
•管道安装应保证密封性和稳定性。
五、施工进度控制5.1 施工计划•制定详细施工计划,合理安排施工进度。
•设置关键节点,监控施工进度。
5.2 施工协调•施工中需紧密配合各施工环节,保证施工流畅。
•定期召开施工会议,解决施工中的问题。
六、总结与展望热力管网跨河管道桁架施工方案(一二期合编)是在整个建设过程中的一个重要环节,通过本方案的实施,不仅可以高效完成工程,也能提高工程质量和安全性。
在今后的施工中,我们将继续完善施工方案,提高施工效率,为城市热力管网建设做出更大的贡献。
管廊桁架跨越河流施工工法管廊桁架跨越河流施工工法一、前言管廊桁架跨越河流施工工法是一种在河流或水域上跨越大距离进行管廊建设的方法。
它通过搭设桁架结构,使管廊能够安全稳定地跨越河流,解决了传统施工方法中需要河道封闭、船舶通行受阻等问题。
本文将介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及相关工程实例。
二、工法特点1. 可实现大跨度跨越:该工法可以实现100米以上的大跨度河流跨越,适用于跨越江河、湖泊等水域。
2. 施工效率高:采用桁架结构,施工时间短,能有效提高施工效率。
3. 施工影响小:施工过程中不需要封闭河道,可以保持水域畅通,减少对水运交通的影响。
4. 结构稳定可靠:采用强度高的钢结构和先进的施工技术,保证结构的稳定性和可靠性。
三、适应范围该工法适用于河道宽度较大、水流较缓的水域,如江河、湖泊等。
适用于各种管廊的建设,如给水管廊、排水管廊、电力管廊等。
四、工艺原理施工工法与实际工程之间的联系:该工法利用桁架结构跨越河流,通过支座支撑结构,实现管廊的安全稳定跨越。
采取的技术措施:首先,在河流两岸设置基础支座,然后在支座之间搭设桁架结构,将管廊布置于桁架上。
桁架结构可以采用钢结构或混凝土结构,具体选择根据工程要求和成本考虑。
五、施工工艺1. 地勘与设计:根据实际情况进行地勘和设计,确定桁架结构的尺寸和布置方案。
2. 基础施工:在河流两岸施工基础支座,确保支座的稳固性和承载能力。
3. 桁架搭设:根据设计方案,将桁架部件按照预定顺序进行组装,保证结构的稳定性。
4. 管廊布置:在桁架上铺设管廊,进行定位和固定,确保管廊的稳定性和安全性。
5. 连接与调整:通过连接件将桁架结构及管廊进行连接,并进行调整,确保整体结构的平衡和稳定。
6. 检测与验收:对桁架结构和管廊进行检测,确保质量符合设计要求,并进行最终验收。
六、劳动组织根据工程规模和施工进度,合理组织施工人员,划分工作岗位,确保施工进度和质量的同时,最大限度减少成本。

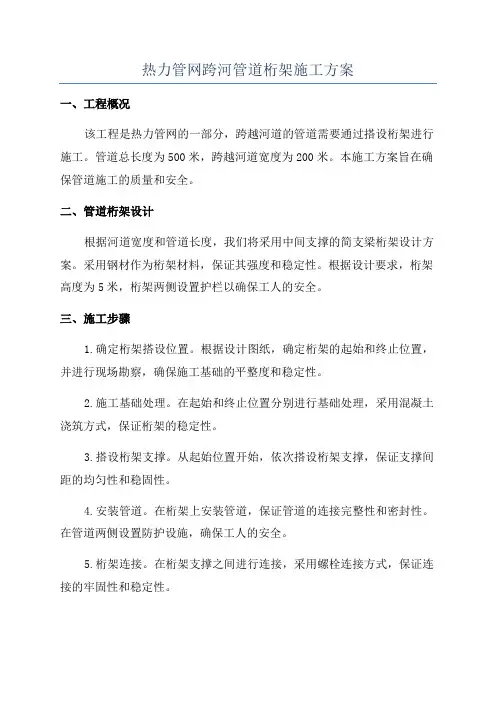

热力管网跨河管道桁架施工方案一、工程概况该工程是热力管网的一部分,跨越河道的管道需要通过搭设桁架进行施工。
管道总长度为500米,跨越河道宽度为200米。
本施工方案旨在确保管道施工的质量和安全。
二、管道桁架设计根据河道宽度和管道长度,我们将采用中间支撑的简支梁桁架设计方案。
采用钢材作为桁架材料,保证其强度和稳定性。
根据设计要求,桁架高度为5米,桁架两侧设置护栏以确保工人的安全。
三、施工步骤1.确定桁架搭设位置。
根据设计图纸,确定桁架的起始和终止位置,并进行现场勘察,确保施工基础的平整度和稳定性。
2.施工基础处理。
在起始和终止位置分别进行基础处理,采用混凝土浇筑方式,保证桁架的稳定性。
3.搭设桁架支撑。
从起始位置开始,依次搭设桁架支撑,保证支撑间距的均匀性和稳固性。
4.安装管道。
在桁架上安装管道,保证管道的连接完整性和密封性。
在管道两侧设置防护设施,确保工人的安全。
5.桁架连接。
在桁架支撑之间进行连接,采用螺栓连接方式,保证连接的牢固性和稳定性。
6.桁架护栏安装。
在桁架两侧安装护栏,确保工人的安全。
护栏采用钢材制作,高度为1.2米,与桁架连接牢固。
7.管道测试。
在管道安装完成后,进行测试,确保管道的正常运行和无泄漏现象。
8.拆除桁架。
在测试合格后,将桁架进行拆除,恢复施工现场,并清理垃圾杂物。
四、安全措施1.在施工期间,设置警示牌和警示标识,提醒周围人员注意施工区域。
2.工人在施工现场需要佩戴安全帽、安全鞋、安全绳等个人防护用品。
3.搭设桁架时,使用专业搭建团队进行施工,确保搭设的稳固和牢固。
4.管道安装过程中,严禁高空抛物,保持施工现场整洁。
5.桁架和管道安装完成后,进行全面测试,确保管道的正常运行和无泄漏现象。
五、施工进度安排1.基础处理:2天。
2.桁架支撑搭设:3天。
3.管道安装:5天。
4.桁架连接和护栏安装:2天。
5.管道测试和桁架拆除:2天。
总共需要12天完成该工程。
总结以上是热力管网跨河管道桁架施工方案,通过合理的设计和施工步骤,可以确保管道的正常运行和安全施工。
管桁架工程施工方案桁架工程施工方案一、施工前的准备工作1. 确定施工方案:根据设计方案和施工图纸,制定详细的施工方案,包括桁架的安装顺序、施工方法和施工工艺等。
2. 确定施工人员和机械设备:根据工程规模和施工难度,确定所需的施工人员和机械设备,并做好配备。
3. 现场勘查和准备:对施工现场进行勘查,了解地形、地质和环境等情况,做好相应的准备工作。
同时,对施工现场进行平整、清理和围栏设置等工作。
二、桁架的安装1. 安装基础:根据设计要求,在施工现场进行基础的施工,包括清理地面、浇筑混凝土和安装预埋件等。
2. 装配桁架材料:根据施工方案,按照桁架的安装顺序,进行桁架材料的装配工作。
要确保桁架的连接牢固、稳定。
3. 安装吊装设备:根据工程需要,安装吊装设备,以便进行桁架的吊装和安装。
4. 吊装和安装桁架:通过吊装设备将桁架吊装到指定位置,然后钢筋工人进行连接,焊接或螺栓紧固等工作,确保桁架的稳定和牢固。
三、施工过程中的安全措施1. 安全保护措施:在施工现场设置明显的安全警示标志和围栏,限制非施工人员进入施工区域。
同时,施工人员要穿戴好安全帽、防滑鞋、安全带等个人防护装备。
2. 安全教育和培训:对施工人员进行安全教育和培训,使其了解施工过程中的安全风险和措施,并具备应急处理能力。
3. 定期检查和维护:定期检查桁架安装情况,及时发现并处理隐患,确保桁架的安全可靠。
四、施工后的清理和验收1. 清理现场:施工完成后,对施工现场进行清理工作,包括废弃物的清运和设备的归还等。
2. 验收工作:由相关部门对桁架工程进行验收,确认其符合设计要求和相关标准。
3. 缺陷处理和保养:如有桁架缺陷,要及时进行处理和修复。
同时,制定桁架的定期保养计划,对其进行保养和维护,延长使用寿命。
综上所述,桁架工程施工方案包括施工前的准备工作、桁架的安装、施工过程中的安全措施和施工后的清理和验收等内容。
通过科学的施工方案和严格的施工管理,确保桁架工程的施工质量和安全性。
--取输水管道工程跨河管道钢桁架施工方案编制单位:贵州建工集团有限公司编制时间:2020年10月--取输水管道工程跨河管道钢桁架施工方案二〇二〇年五月目录一、工程概况 (1)二、编制依据 (2)三、施工方案与工艺 (3)1、施工工序流程 (3)2、施工准备 (3)3、测量放线 (5)4、基础开挖 (5)5、钢筋混凝土条基 (7)6、钢桁架制作 (9)7、除锈、防腐 (12)8、桁架吊装 (12)四、施工质量保证措施 (15)1、质量管理目标 (15)2、各阶段质量保证体系 (15)3、质量检验及测试手段保证措施 (16)五、安全生产及文明施工 (16)1、安全生产管理体系 (16)2、施工安全要点 (17)3、特别安全注意事项 (20)4、文明施工管理 (20)一、工程概况铜仁市谢桥供水EPC总承包项目-取输水工程,根据设计取输水管道全线总计长度约2200m,管道采用K9级DN800球墨铸铁管,局部位置采用DN800螺旋钢管,线路走向由小云南水库泄水管阀门接出沿坝下挡墙大脚敷设至现状打砂场后,经下穿坝下河流后沿河小道埋地敷设至友谊铁桥处,再按村内道路埋地敷设至取水泵站,经取水泵站加压后再连接至谢桥净水厂。
其中取输水管道需三次穿越河道,根据设计管道在K1+359~K1+404(钢筋棚处)与K1+967~K1+984(搅拌站处)两处位置采用混凝土基础+钢构架桁架方式跨越河道。
钢构架桁架的各构件均为Q245热轧型钢,各节点采用焊接及高强度螺栓进行连接,钢构件基础采用现浇钢筋混凝土条型基础形式进行施工。
考虑到钢构件长度较长、现场操作空间较狭窄,拟采用现场制作及整体吊装方案进行时施工,为保证此部分2段跨河管道安全、顺利的完成,特编制此方案。
K1+350~K1+380(钢筋棚处)跨河钢构架位置K1+948~K1+968(搅拌站处)跨河钢构架位置二、编制依据本方案依据国家和贵州省有关规范、标准、条例以及结合现场实际情况及工程特征编制。
管道桁架施工方案1. 引言管道桁架施工方案是用于支撑和安装管道的结构系统,它具有承载能力强、刚度好、安装方便等优势。
本文将介绍一种常见的管道桁架施工方案,包括桁架的选择、安装步骤和注意事项,旨在帮助施工人员高效、安全地完成管道桁架的搭建。
2. 桁架的选择在选择管道桁架之前,需要考虑以下几个因素:2.1 载荷要求根据管道的重量和运行状态确定桁架的承载能力。
一般情况下,桁架的设计载荷应大于管道的实际载荷,以确保安全。
2.2 架体类型根据管道的布置和实际情况选择适合的桁架类型,例如单排管夹、双排管夹、混凝土支撑等。
同时考虑桁架的稳定性和刚度,在保证安全的前提下选择最经济的方案。
2.3 材料选择桁架的材料应具有良好的强度和抗腐蚀性能,一般选择碳钢、不锈钢等材料。
根据现场环境和气候条件选择适当的材质,确保桁架的使用寿命和安全性。
3. 桁架安装步骤3.1 施工准备在施工前,需要进行必要的准备工作,包括现场测量、计算承重、材料采购等。
确保施工所需的材料齐全并符合要求。
3.2 安装支撑结构首先需要在管道布置的位置安装支撑结构,可以采用焊接、螺栓连接等方式固定。
对于大跨度的桁架,需要额外加固,确保整个支撑结构的稳定性。
3.3 安装桁架根据实际情况选择合适的桁架类型,并按照设计要求进行安装。
桁架的安装应采用逐步、分段进行,并确保每一段桁架连接牢固、稳定。
3.4 接管安装在桁架安装完成后,需要将管道安装到桁架上。
根据管道的类型和规格选择合适的安装方法,例如螺栓连接、焊接等。
确保管道与桁架的连接紧密、牢固。
3.5 桁架调整安装完成后,需要对桁架进行调整,确保其水平度和垂直度。
通过调整桁架的连接部位,使管道达到设计要求的倾斜度和高度。
4. 安全注意事项在进行管道桁架施工时,需要注意以下几点以确保施工人员的安全:•佩戴符合规范要求的个人防护装备,包括安全帽、安全鞋、防护眼镜等。
•加强施工现场管理,保持施工区域的整洁和安全。
桥沟河跨越管架桁架制作、安装施工方案一、工程概况本工程为该跨越位于XXX之间,穿跨越范围内最高点高程386.72m,最低点高程372.55m ,相对高差约14m。
勘察区位于“∨”型冲沟内,冲沟沿东北→西南向发育,跨越管线走向313°,近垂直于冲沟布设,冲沟西北面地形坡度12~29°,坡高4~7m;冲沟东南面地形坡度24°,坡高5-10m。
该冲沟沟宽约10m,冲沟两侧和底部见基岩出露。
地貌单元属侵蚀、冲刷冲沟地貌。
本工程施工范围包括管架基础与地脚螺栓预埋、钢桁架等钢结构系统的制作与现场安装施工。
二、本工程重点、难点分析1、穿跨越位置交通条件一般。
河南侧附近无任何道路,交通不便。
总长度45.6米,跨度大,施工难度高。
2、附近没有任何道路,进场临时便道还未通至施工场地,安装桁架时,吊车吊装无法进入施工现场,需使用悬拉索进行吊装作业。
三、材料要求:管桁架使用的管材、板材、焊材、铸钢,除材料牌号、型号规格和质量等级符合相应设计文件的要求,还必须符合下述规定:1 管材1) 材质:必须符合《优质碳素结构钢》GB/T699—1999、《普通碳素结构钢》GB/T700—1998、《低合金高强度结构钢》GB/T1591—1994和《结构用不锈钢无缝钢管》GB/T14975—1994的规定;2) 型材规格尺寸及其允许偏差:矩管必须符合《结构用冷弯空心型钢》GB/T6728—1986标准规定,无缝钢管必须符合《结构用无缝管》GB/T8162—1999标准规定,焊管必须符合《直缝焊管》GB/T13793—1992标准规定,不锈钢无缝钢管必须符合《结构用不锈钢无缝钢管》GB/T14975—1994标准规定。
2 板材1) 材质:必须符合《普通碳素结构钢》GB/T700—1998和《低合金高强度结构钢》GB/T1591—1994标准的规定;2) 规格尺寸和允许偏差:必须符合《碳素结构钢和低合金钢热轧厚板和钢带》GB/T3274—1988和《热轧钢板和钢带的尺寸、外形、重量及允许偏差》GB/T709—1988标准规定。
供暖管道跨越河道施工方案1. 引言供暖系统是保障城市居民冬季取暖的重要基础设施。
在供暖系统中,管道是承载热能传输的关键部分。
然而,由于城市中存在的河道等自然地理条件,供暖管道往往需要跨越这些地物。
本文档旨在对供暖管道跨越河道的施工方案进行详细介绍,并提供相关注意事项,以确保施工安全、高效完成。
2. 施工前的准备工作在进行供暖管道跨越河道的施工之前,需要进行一系列的准备工作,以确保施工的顺利进行。
2.1 方案设计在施工前,必须进行供暖管道在跨越河道时的方案设计。
方案设计需要考虑以下几个因素: - 河道的宽度和深度 - 管道的直径和材质 - 地面表层的土质和承载力 - 防止管道冻结的措施2.2 施工许可在进行跨越河道的供暖管道施工之前,必须获得相关的施工许可。
申请施工许可时,需要提交详细的方案设计和施工计划,并符合相关法规和标准要求。
2.3 施工材料和设备准备根据方案设计,准备好所需的施工材料和设备,例如管道、支架、焊接设备等。
施工材料必须符合相关的质量标准,设备必须经过检测和保养,确保工作正常。
3. 施工步骤供暖管道跨越河道的施工可以分为以下几个步骤:3.1 河道清理在施工前,必须对河道进行清理,确保无杂物和障碍物。
清理过程中,需要注意保护河道的生态环境,避免对周围环境造成污染。
3.2 搭设临时支架在河道两岸搭设临时支架,为供暖管道的跨越提供支撑。
临时支架的材料和结构必须符合相关标准,并经过合理的计算和设计,以保证其承载能力和稳定性。
3.3 安装管道在临时支架上安装供暖管道。
在安装过程中,应注意以下几点: - 管道的连接必须牢固,无渗漏。
- 管道的安装高度和倾斜度必须符合设计要求,以确保热能正常传输。
- 管道的固定点必须合理布置,保证管道的稳定性和安全性。
3.4 进行焊接和测试对于焊接连接的管道,必须进行焊接和测试。
在焊接过程中,应注意焊接质量和连接的牢固性;在测试过程中,应进行压力测试和泄漏检测,确保管道的安全性和正常运行。
管网桁架工程施工方案一、施工前准备1. 地勘与勘察在施工前,需进行地勘与勘察工作,明确管网桁架工程的具体位置、地形地貌、地质情况等,为后续施工提供基础数据。
2. 材料采购与管理根据设计要求和实际需求,采购合格的构件材料,对采购的材料进行质量验收,做好材料的储存和管理工作,保证施工过程中的材料质量和供应。
3. 现场布置与准备根据设计图纸和施工计划,对施工现场进行布置和准备,包括搭建临时工棚、设置安全警示标识、确定施工用水和电源等。
4. 安全生产措施严格执行相关安全生产法规,做好安全防护措施,包括悬挂警示标语、设置安全警示牌、制定施工安全技术措施及应急预案等。
5. 施工图纸复核对施工图纸进行复核,确保施工过程中的图纸准确无误,达到设计要求。
二、施工流程1. 土方开挖根据设计要求,进行土方开挖工作,清理土壤表面杂物,保持开挖面的平整和稳固。
2. 基础浇筑根据设计要求,进行管网桁架基础的浇筑工作,确保基础的承载能力和稳定性。
3. 构件安装采用合理的安装顺序和施工方法,进行管网桁架构件的安装工作,确保构件的位置、间距和连接牢固可靠。
4. 钢结构防腐对已安装的钢结构进行防腐处理,保证钢结构的使用寿命和安全性。
对焊接工作进行验收,确保焊缝无裂纹、错位、气孔等质量问题,达到设计要求。
6. 安全监测在施工过程中进行安全监测,包括对承重构件、支撑结构等进行监测,及时发现并解决施工中存在的安全隐患。
7. 补救措施针对施工中出现的问题和质量不符合要求的情况,立即采取补救措施,确保施工质量和安全。
8. 完工验收对施工完成的管网桁架工程进行验收,确保工程质量和安全。
三、施工注意事项1. 施工组织建立合理的施工组织架构,明确责任分工,保证施工进度和质量。
2. 施工工艺根据设计要求和相关规范,采用合理的施工工艺,保证管网桁架工程的质量和安全。
3. 施工设备选择合适的施工设备和工具,做好设备的维护和保养工作,确保施工的顺利进行。
管道桁架施工方案管道桁架施工方案是在建筑物或工业设施中用于支撑和保护管道系统的重要工程。
以下是一个700字的管道桁架施工方案示例。
一、项目概述本项目为某工业设施的管道系统桁架施工,总长约为3000米。
本施工方案主要包括材料采购、现场准备、桁架安装、检测验收等步骤。
二、施工准备1. 管道桁架材料采购:根据设计图纸和工程要求,采购合适的桁架材料,包括钢管、角钢、螺栓等。
2. 施工团队组建:成立施工团队,包括技术人员、工程师和施工人员等,确保人员配备齐全。
3. 现场准备:清理施工现场,确保施工区域平整,清除障碍物,并做好安全防护措施。
三、桁架安装1. 桁架定位:根据设计要求和图纸标示,确定桁架的定位点和高度。
2. 桁架组装:根据设计图纸和施工计划,将所采购的材料进行组装,包括固定螺栓、焊接等工艺。
3. 桁架安装:将组装好的桁架安装到预定位置上,使用液压千斤顶等设备进行调整和定位。
4. 桁架固定:将桁架与建筑物的结构物进行连接,采用螺栓、焊接等方式进行固定,确保稳定性和安全性。
5. 桁架调整:在安装完毕后,对桁架进行调整和整体平衡处理,保证桁架的水平度和垂直度。
四、检测验收1. 非破坏性检测:对桁架进行非破坏性检测,包括超声波检测、射线检测等,确保桁架的质量和安全性。
2. 施工质量验收:按照设计图纸和施工标准进行验收,对桁架的组装、安装、固定等进行检查,确保质量合格。
3. 安全检查:对施工现场进行安全检查,确保施工过程中无安全事故发生,并采取必要的安全措施和应急预案。
五、总结本施工方案详细描述了管道桁架的施工步骤和要求,具备各项工作的组织、安全、质量等方面的保证措施。
施工过程中,应严格按照施工方案进行操作,确保施工质量和安全。
施工过程中若发现问题,应及时调整和解决,确保项目圆满完成。
一、工程概况1. 工程名称:XXX项目管网桁架工程2. 工程地点:XXX3. 工程规模:XXX4. 工程内容:管网桁架的安装、调试及验收二、编制依据1. 国家相关法律法规及标准规范2. 项目可行性研究报告及设计文件3. 施工合同及工程量清单4. 施工图纸及施工组织设计5. 有关施工技术资料三、施工方案1. 施工工艺(1)桁架安装1)桁架构件的加工与检验:桁架构件加工前,应按设计要求进行下料、焊接、矫正、涂装等工序,并严格按照相关标准进行检验。
2)桁架构件的运输与堆放:桁架构件在运输过程中应采取防潮、防锈措施,堆放时按规格分类堆放,并做好标识。
3)桁架安装:桁架安装前,应对安装现场进行清理,确保安装环境符合要求。
桁架安装时,应按照设计图纸和施工规范进行,确保桁架安装的准确性和牢固性。
(2)管道安装1)管道加工与检验:管道加工前,应按设计要求进行下料、焊接、涂装等工序,并严格按照相关标准进行检验。
2)管道运输与堆放:管道在运输过程中应采取防潮、防锈措施,堆放时按规格分类堆放,并做好标识。
3)管道安装:管道安装时,应按照设计图纸和施工规范进行,确保管道安装的准确性和牢固性。
2. 施工顺序(1)桁架安装:先安装桁架基础,然后安装桁架主体,最后进行桁架的连接与固定。
(2)管道安装:先安装管道基础,然后安装管道主体,最后进行管道的连接与固定。
3. 施工措施(1)加强施工人员的技术培训,提高施工人员的操作技能。
(2)严格按照施工规范进行施工,确保施工质量。
(3)加强施工现场的管理,确保施工安全。
(4)做好施工记录,确保施工过程的可追溯性。
四、施工进度计划1. 施工准备阶段:10天2. 桁架安装阶段:20天3. 管道安装阶段:15天4. 调试及验收阶段:5天五、质量保证措施1. 严格执行国家及行业标准,确保施工质量。
2. 加强施工过程中的质量检查,发现问题及时整改。
3. 做好施工记录,确保施工过程可追溯。
4. 加强对施工人员的质量意识教育,提高施工人员的质量意识。
安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程淠河管道桁架施工方案批准:审核:编制:中国第四冶金建设有限责任公司2016年9月8日安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程淠河管道桁架施工方案第一章工程概况安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程跨淠河管道桁架由南京苏夏工程设计有限公司设计、中国第四冶金建设有限责任公司负责施工。
考虑到桁架整体跨度达到86m,运输不便,本案拟用在工厂下料、防腐,运至施工现场进行组合吊装。
为了确保顺利、安全地完成本工程施工安装,特编制本施工方案。
第二章编制依据1、《钢结构工程施工质量验收规范》(GB50205-2015)2、《建筑钢结构焊接技术规程》(JGJ 81-2011)3、《低合金高强度结构钢》(GB/T1591-2008)4、《施工现场临时用电安全技术规范(附条文说明)》(JBJ46-2012)5、《城镇供热管网工程施工及验收规范》JJ28-20146、《混凝土结构工程施工质量验收规范》(GB50204-2015)7、《建筑工程施工质量验收统一标准》(GB50300-2013)8、《建筑防腐工程施工及验收规范》(GB50212-2012)9、《建设工程安全生产管理条例》(2004-2-1施行)10、《钢桁架检验及验收标准》JG9-199911、《工业金属管道工程施工质量验收规范》(GB50184-2011)12、《工业金属设备及管道防腐工程施工质量验收规范》(GB50727-2011)13、《工业金属设备及管道绝热工程施工规范》(GB50127-2008)14、安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程设计图纸15、国家其他有关现行施工验收规范及质量验评标准上述标准如有新版本,以最新的版本为准。
第三章工程特点及难点1、桁架钢结构构件数量多,规格型号复杂,部分构件体积大、重量重,要求在加工图深化设计、制作、运输和安装过程中紧密协调配合,且保证自始至终保持编号一致,避免错用。
安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程淠河管道桁架施工方案批准:审核:编制:中国第四冶金建设有限责任公司2016年9月8日安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程淠河管道桁架施工方案第一章工程概况安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程跨淠河管道桁架由南京苏夏工程设计有限公司设计、中国第四冶金建设有限责任公司负责施工。
考虑到桁架整体跨度达到86m,运输不便,本案拟用在工厂下料、防腐,运至施工现场进行组合吊装。
为了确保顺利、安全地完成本工程施工安装,特编制本施工方案。
第二章编制依据1、《钢结构工程施工质量验收规范》(GB50205-2015)2、《建筑钢结构焊接技术规程》(JGJ 81-2011)3、《低合金高强度结构钢》(GB/T1591-2008)4、《施工现场临时用电安全技术规范(附条文说明)》(JBJ46-2012)5、《城镇供热管网工程施工及验收规范》JJ28-20146、《混凝土结构工程施工质量验收规范》(GB50204-2015)7、《建筑工程施工质量验收统一标准》(GB50300-2013)8、《建筑防腐工程施工及验收规范》(GB50212-2012)9、《建设工程安全生产管理条例》(2004-2-1施行)10、《钢桁架检验及验收标准》JG9-199911、《工业金属管道工程施工质量验收规范》(GB50184-2011)12、《工业金属设备及管道防腐工程施工质量验收规范》(GB50727-2011)13、《工业金属设备及管道绝热工程施工规范》(GB50127-2008)14、安徽蓝天盈丰环保科技有限公司六安热动力中心外管网工程设计图纸15、国家其他有关现行施工验收规范及质量验评标准上述标准如有新版本,以最新的版本为准。
第三章工程特点及难点1、桁架钢结构构件数量多,规格型号复杂,部分构件体积大、重量重,要求在加工图深化设计、制作、运输和安装过程中紧密协调配合,且保证自始至终保持编号一致,避免错用。
2、大型构件需要由于运输能力限制,桁架在工厂内分段或散件制作,到施工现场进行组装,需要合理安排材料及构件进场时间,并安排合适的堆放场地。
3、焊接质量及工艺要求高,所有焊缝焊接质量均不小于Ⅱ级,在桁架支撑架上焊缝要求为Ⅰ级,双面坡口对称焊接要求完全熔透,为了防止焊缝层状撕裂,采用低强焊条在坡口内母材板面上先堆焊塑性过渡层。
同时,本工程钢结构构件间连接基本采用焊接,应选择合理的施工工艺及顺序并采取有效措施,控制焊接变形及焊接应力,确保焊接强度及变形控制满足设计要求和规范要求。
第四章施工总体思路根据对本工程涉及的各专业、各系统的分析,我公司制定本工程的施工总体思路为:围绕重点、抓住关键、先难后易、分段施工、精密组织、确保工期;根据本工程现场条件及结构特点,结合现有起重、运输设备的能力,在确保质量、安全、工期的条件下,权衡综合经济效益,经过多种方案的优化比较,决定采取方案为:大部分桁架钢结构在工厂内加工制作完成,运输到现场后在进行局部拼装成整体,且连接方式为焊接方式,焊缝等级为Ⅱ级,作业施工难度大。
所有散件、分段构件及成品构件必须在工厂内进行抛丸除锈、涂装底漆,需要焊缝开坡口的部位必须在厂内加工完成。
第五章施工前准备1、劳动力投入计划由于本工程工期紧张,各专业施工队伍按照施工需要配备充足的劳动力进场施工,保证工程按期完工,工程开工前,我们将组织人员进场,安排施工人员生活,进行技术、安全、文明施工交底,具体各专业施工人员进场安排如下:钢结构劳动力安排表2、施工机具投入计划根据本工程结构特点,同时结合现场施工进度,确定各设备进场日期,确保施工工艺的要求钢结构主要施工机具一览表在本工程的现场施工中我们采用的主要施工机械设备如下表:为确保周转材料的配备,我公司材料部门将派专人负责该工程周转材料的管理工作,定期对项目周转材料的投入情况进行检查,并及时进行调整,确保工程施工需要。
3、其他事项3.1 参加安装的施工人员及吊机司机要进行技术、安全交底,熟悉现场情况及设备情况并明确安装技术要求、质量标准和安全注意事项。
3.2施工人员及技术、质量、安全等职能管理人员已合理配备。
3.4施工场地设施建设齐全,如桁架制作场、材料仓库、值班室等。
3.5施工路线影响到交通等取得政府有关部门许可,并保持密切联系。
协商吊装时间。
3.6熟悉现场情况:为了确保组合及吊装顺利进行,确定组合场地和吊机停靠位置、行走路线做好现场查看,确保组合场地平整,吊机行走路线畅通,吊机停靠位置坚实牢固。
3.7消防设施准备齐全,如灭火器、消防水带及水枪。
并检查设备是否合格。
第六章钢桁架安装1、钢桁架安装前准备工作及注意事项钢桁架及支架的制作与安装应符合《钢结构工程施工及验收规范》(GB50205-2012)中的规定要求。
施工工艺流程:现场定位放样→桁架焊接及组装、支撑架制作安装及支座安装→钢桁架吊点准备→整体吊装→结构就位→撤除吊装机具。
桁架的拼装和焊接应尽量在工厂内完成,以减少现场工作量,降低施工误差。
根据公司自身的生产条件和运输条件,并考虑到现场环境,进行施工荷载验算,合理划分拼装及运输单元,待现场组合后进行整体吊装,为避免桁架吊装时产生侧向变形,在吊装前采取临时加固,并合理选择吊装点,以确保桁架的稳定性。
钢桁架制作时应设置预拱度,本孔桁架跨中起拱高度为80mm,以二次抛物线向支点缓和过度。
钢桁架现场拼装及焊接时应选择合理的焊接工艺顺序,以减少焊接变形和焊接次应力。
构件运输时,要妥善绑扎,以防止变形和损伤,所有构件在安装前必须经过严格检查,如有损伤变形等,应及时修补校正。
钢桁架进场后后,应对构件进行严格的检查,具体检查的项目有:钢桁架吊装前对钢构件做好中心线、标高线的标注,对不对称的构件还应标注安装方向,对大型构件应标注出重心或吊点,标注可采用不同于构件涂装涂料颜色的油漆作记号,做到清楚、准确、醒目。
钢桁架吊装前应准备好足够的路基板,汽车吊的四脚必须要垫路基板。
参加安装的起重工及汽车吊司机进行安全、技术交底,人员及汽车吊报监理和业主审批通过,方可施工。
钢桁架吊装时吊装作业区域设隔离围栏,并挂好警示牌,设专人看护,严禁无关人员进入吊装区域。
钢桁架吊装时所用钢丝绳配备:本桁架单榀重量12吨左右,共计4榀;桁架起吊时固定桁架钢丝绳高度为6m,吊装采用四根6*37强度极限为1700Mpa的钢丝绳索具(吊装前检查钢丝绳是否有断丝、磨损、腐蚀等现象,如发现以上情况应立即更换钢丝绳),根据计算得吊索与水平线夹角α为64度。
根据S=10Q/nSinαS——一根钢丝绳的应力Q———起吊重量kgα------吊索与水平线夹角N———钢丝绳根数Q=桁架重量+汽车吊大钩(≈包括钢丝绳、吊耳、卸扣等)=12+1.3 =33.3tS=151.3kn安全系统取k=8,则钢丝绳的破断力S破≥ks=8×151.3 kn =1210(kn)查《6*37+1-1700钢丝绳安全吊重表》φ39mm,钢丝绳的钢丝破断拉力总和为959.5kn,而6*37绳折减系数ψ=0.82 双股钢丝绳总和1919 kn而S破=ψ∑S丝=1919×0.82=1573.6 kn>1210(kn)因此选用双股φ39mm的6*37型钢丝绳是安全合理的。
钢桁架及支撑架的安装施工过程时需采取封闭施工,确保安全。
2、钢桁架的组装与安装2.1 桁架的组装支撑架与桁架支座安装完毕后即可进行钢桁架的安装,钢桁架各杆件为热扎型钢,节点用10mm厚节点板连接,材料均采用Q235B钢材;钢桁架由四个独立桁架组成,具体示意图如下:立面节点示意图:钢桁架布置两侧立面节点示意图:钢桁架布置上弦、下弦支撑平面节点示意图:由于钢桁架跨度总长约为86米,因此在工厂内采用分段组合拼装。
零散组合桁架到达现场后需再次进行组装拼接。
86米钢桁架在工厂内分为4段,桁架组合顺序为首先是组合桁架下弦支撑,之后安装两侧侧弦,最后安装弦上弦水平支撑;组合基本采用50t吊机辅助进行安装,边调整边安装,当横梁水平符合要求时,立即用高强螺栓固定。
在安装下弦支撑时,要首先把水平点找平,以确保下弦支撑的平面水平放置。
当每段钢桁架组装完毕后,再进行两端整体桁架的对接拼装。
经计算86米桁架每段重量为12吨左右,因此可以采用一台50吨吊机进行组装。
桁架对接拼装时先把一段桁架水平放置,另一段桁架用50吨吊机起吊慢慢对接,当桁架对接横梁水平符合要求时,立即用高强螺栓固定。
桁架的吊装方法为四点吊,具体见下示意图:2.2 桁架的焊接桁架焊接材料应采用E4303型焊条,应符合现行国家标准《碳钢焊条》GB/T 5117或《低合金钢焊条》GB/T 5118的规定,选择的焊条型号应与主体金属力学性能相适应,对Q235B钢焊件采用E43XX型焊条。
焊接采用手工电弧焊方法,桁架横撑组合及点焊固定时,应预留适当的焊接收缩量(一般较实际尺寸放大2-3mm ),且在焊接前应对立柱各部位尺寸进行复测,确认无误后进行正式施焊。
焊接要求:所有横撑、斜撑与连接板的焊缝长度均符合设计要求;所有横撑、斜撑与连接板、所有斜撑交叉处连接板均为满焊;焊接方式均为角焊缝,应严格按图纸要求进行焊接。
各部位的焊接方式、焊缝高度、焊缝长度均应按图纸要求进行,焊缝外观质量应符合有关技术文件规定。
焊接不应有裂纹和沿焊缝边缘的未溶合、溢流、假焊、未填满的火口以及超出允许限度的气孔、夹渣、咬肉等。
各种焊缝节点焊接完成后,应清理焊缝表面的熔渣和金属飞溅物,检查焊缝的外观质量,不得有低凹、焊瘤、咬边、气孔、未熔合、裂纹等缺陷存在。
如不符合要求,应进行补焊或打磨,修补后的焊缝应光滑圆顺,满足焊缝的外观质量要求。
桁架在整体施焊过程中,焊工应严密关注焊接变形情况,发现变形时要在施工方法上及时作调整:比如减小焊接电流、增加间断焊焊接间距、使用临时定位或支撑、多层焊接减小每层宽度与高度等,尽量减小变形量。
施焊时,不得在除焊道外的钢结构上随意引弧或焊接。
当焊接变形较大,无法校正时,应立即停止焊接,分析原因并采取有效预防措施后方能继续进行焊接。
2.3 桁架的吊装当每段桥梁配跨间的桁架完整拼装完毕就,即可进行整体钢桁架的吊装。
本工程最长桥梁配跨为86米,单榀桁架为12吨左右。
根据起重机起重性能表分析,确定淠河北岸的一台200吨吊车配合500吨吊车共同起吊,缓缓平移;而设于淠河南岸另一台400吨吊车接应北岸移送过来的钢桁架,实现“空中接力”,再平移至南端;南北三台吊车缓缓平移并将吊件落于架墩上,可以满足施工要求。
桁架在起吊前应进行试吊,即将桁架平行起吊到距地面200~300mm 高度,检查各钢丝绳受力是否均匀,持续5min 后,再看有无下沉现象,如情况良好,可正式起吊。
