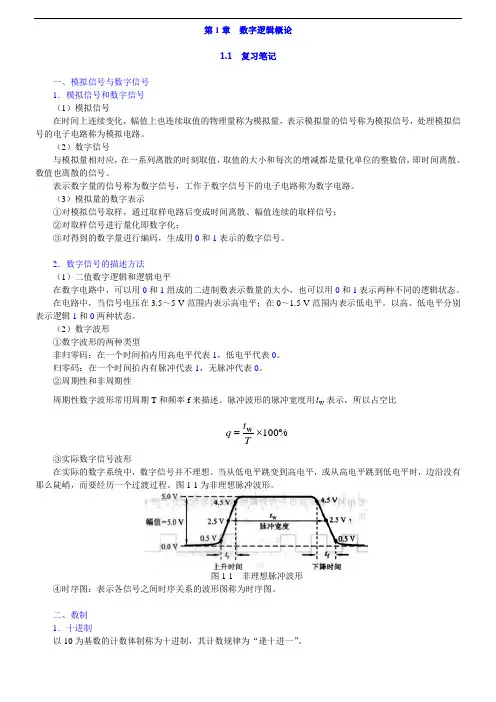

第1章 数字逻辑概论1.1 复习笔记一、模拟信号与数字信号 1.模拟信号和数字信号 (1)模拟信号在时间上连续变化,幅值上也连续取值的物理量称为模拟量,表示模拟量的信号称为模拟信号,处理模拟信号的电子电路称为模拟电路。
(2)数字信号 与模拟量相对应,在一系列离散的时刻取值,取值的大小和每次的增减都是量化单位的整数倍,即时间离散、数值也离散的信号。
表示数字量的信号称为数字信号,工作于数字信号下的电子电路称为数字电路。
(3)模拟量的数字表示①对模拟信号取样,通过取样电路后变成时间离散、幅值连续的取样信号; ②对取样信号进行量化即数字化;③对得到的数字量进行编码,生成用0和1表示的数字信号。
2.数字信号的描述方法(1)二值数字逻辑和逻辑电平在数字电路中,可以用0和1组成的二进制数表示数量的大小,也可以用0和1表示两种不同的逻辑状态。
在电路中,当信号电压在3.5~5 V 范围内表示高电平;在0~1.5 V 范围内表示低电平。
以高、低电平分别表示逻辑1和0两种状态。
(2)数字波形①数字波形的两种类型非归零码:在一个时间拍内用高电平代表1,低电平代表0。
归零码:在一个时间拍内有脉冲代表1,无脉冲代表0。
②周期性和非周期性周期性数字波形常用周期T 和频率f 来描述。
脉冲波形的脉冲宽度用W t 表示,所以占空比100%t q T=⨯W③实际数字信号波形在实际的数字系统中,数字信号并不理想。
当从低电平跳变到高电平,或从高电平跳到低电平时,边沿没有那么陡峭,而要经历一个过渡过程。
图1-1为非理想脉冲波形。
图1-1 非理想脉冲波形④时序图:表示各信号之间时序关系的波形图称为时序图。
二、数制 1.十进制以10为基数的计数体制称为十进制,其计数规律为“逢十进一”。
任意十进制可表示为:()10iDii N K ∞=-∞=⨯∑式中,i K 可以是0~9中任何一个数字。
如果将上式中的10用字母R 代替,则可以得到任意进制数的表达式:()iR ii N K R ∞=-∞=⨯∑2.二进制(1)二进制的表示方法以2为基数的计数体制称为二进制,其只有0和1两个数码,计数规律为“逢二进一”。

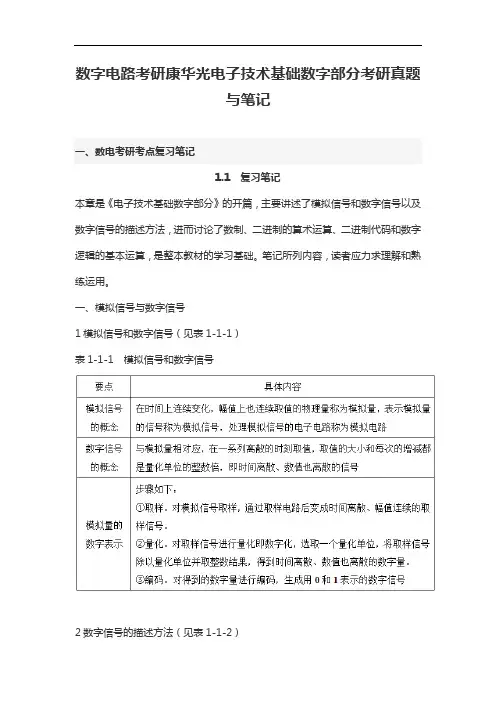

数字电路考研康华光电子技术基础数字部分考研真题与笔记一、数电考研考点复习笔记1.1 复习笔记本章是《电子技术基础数字部分》的开篇,主要讲述了模拟信号和数字信号以及数字信号的描述方法,进而讨论了数制、二进制的算术运算、二进制代码和数字逻辑的基本运算,是整本教材的学习基础。
笔记所列内容,读者应力求理解和熟练运用。
一、模拟信号与数字信号1模拟信号和数字信号(见表1-1-1)表1-1-1 模拟信号和数字信号2数字信号的描述方法(见表1-1-2)表1-1-2 数字信号的描述方法3数字波形详细特征(1)数字波形的两种类型见表1-1-3表1-1-3 数字波形的类型(2)周期性和非周期性与模拟信号波形相同,数字波形亦有周期型和非周期性之分。
周期性数字波形常用周期T和频率f来描述。
脉冲波形的脉冲宽度用表示,所以占空比(3)实际数字信号波形在实际的数字系统中,数字信号并不理想。
当从低电平跳变到高电平,或从高电平跳到低电平时,边沿没有那么陡峭,而要经历一个过渡过程。
图1-1-1为非理想脉冲波形。
图1-1-1 非理想脉冲波形(4)波形图、时序图或定时图波形图、时序图或定时图概述见表1-1-4。
表1-1-4 波形图、时序图或定时图概述时序图和定时图区别与特征见表1-1-5。
表1-1-5 时序图、定时图特征二、数制1几种常用的进制(见表1-1-6)表1-1-6 几种常用的进制2进制之间的转换(1)其他进制转十进制任意一个其他进制数转化成十进制可用如下表达式表示:其中R表示进制,Ki表示相应位的值。
例如(二进制转十进制):(1011.01)2=1×23+0×22+1×21+1×20+0×2-1+1×2-2=(11.25)10。
(2)十进制转二进制①整数部分的转换:将十进制数除以2,取所余数为k0;将其商再除以2,取其余数为k1,……以此类推,直到所得商等于0为止,余数k n…k1k0(从下往上排)即为二进制数。

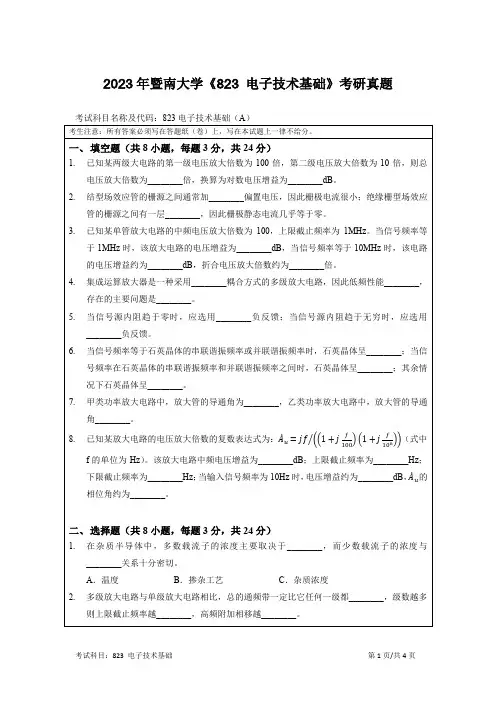

2023年暨南大学《823 电子技术基础》考研真题四、计算题(共4小题,每小题15分,共60分)1.如图所示电路中,各晶体管的参数相同,其中β=50,U BE=0.7V,r bb’=200Ω,稳压管的稳压值为5V,R p滑动端处于中间位置,其他参数见图。
(1)计算静态工作点参数I CQ1、I CQ2及静态时U OQ的值;(2)计算差模电压放大倍数A d、差模输入电阻R id及差模输出电阻R od的值。
2.如图所示电路中,已知晶体管的U BE=0.7V,β=100,r bb’=100Ω,C ob=0.5pF,fβ=100MHz,R s=100Ω。
(1)估算下限截止频率f L和上限截止频率f H;(2)写出整个频率范围内A us的表达式;(3)画出A us的波特图。
3.如图所示电路中,已知R w1,R w2的滑动端均位于中点,R1=50kΩ,C=0.01μF,稳压管的稳压值为6V。
(1)画出u o1和u o2的波形,标明幅值和周期;(2)当R w1的滑动端向右移时,u o1和u o2的幅值和周期分别如何变化;(3)当R w2的滑动端向右移时,u o1和u o2的幅值和周期分别如何变化;(4)为了仅使u o2的幅值增大,应如何调节电位器?为了仅使u o2的周期增大,应如何调节电位器?为了使u o2的幅值和周期同时增大,应如何调节电位器?为了使u o2的幅值增大而周期减小,应如何调节电位器?4.在图示电路中,已知二极管的导通电压是U D=0.7V,晶体管导通时|U BE|=0.7V,T2管的发射极静态电位U EQ=0V,T2和T4管的饱和管压降|U CES|=2V,试问:(1)T1、T3、T5管基极的静态电位各是多少?(2)R2=10kΩ,R3=100Ω,若T1和T3管基极静态电流可忽略不计,则T5管集电极静态电流为多少?(3)若R3短路会产生什么现象?(4)负载上可能获得的最大输出功率P om和效率η各约为多少?(5)T2和T4管的最大集电极电流、最大管压降和集电极最大功耗各为多少?。
目 录第1章 绪 论1.1 复习笔记1.2 课后习题详解1.3 名校考研真题详解第2章 运算放大器2.1 复习笔记2.2 课后习题详解2.3 名校考研真题详解第3章 二极管及其基本电路3.1 复习笔记3.2 课后习题详解3.3 名校考研真题详解第4章 双极结型三极管及放大电路基础4.1 复习笔记4.2 课后习题详解4.3 名校考研真题详解第5章 场效应管放大电路5.1 复习笔记5.2 课后习题详解5.3 名校考研真题详解第6章 模拟集成电路6.1 复习笔记6.2 课后习题详解6.3 名校考研真题详解第7章 反馈放大电路7.1 复习笔记7.2 课后习题详解7.3 名校考研真题详解第8章 功率放大电路8.1 复习笔记8.2 课后习题详解8.3 名校考研真题详解第9章 信号处理与信号产生电路9.1 复习笔记9.2 课后习题详解9.3 名校考研真题详解第10章 直流稳压电源10.1 复习笔记10.2 课后习题详解10.3 名校考研真题详解第11章 电子电路的计算机辅助分析与设计第1章 绪 论1.1 复习笔记一、电子系统与信号电子系统指若干相互连接、相互作用的基本电路组成的具有特定功能的电路整体。
信号是信息的载体,按照时间和幅值的连续性及离散性可把信号分成4类:①时间连续、数值连续信号,即模拟信号;②时间离散、数值连续信号;③时间连续、数值离散信号;④时间离散、数值离散信号,即数字信号。
二、信号的频谱任意满足狄利克雷条件的周期函数都可展开成傅里叶级数(含有直流分量、基波、高次谐波),从这种周期函数中可以取出所需要的频率信号,过滤掉不需要的频率信号,也可以过滤掉某些频率信号,保留其它频率信号。
幅度频谱:各频率分量的振幅随频率变化的分布。
相位频谱:各频率分量的相位随频率变化的分布。
三、放大电路模型信号放大电路是最基本的模拟信号处理电路,所谓放大作用,其放大的对象是变化量,本质是实现信号的能量控制。
放大电路有以下4种类型:1.电压放大电路电路的电压增益为考虑信号源内阻的电压增益为2.电流放大电路电路的电流增益为考虑信号源内阻的电压增益为3.互阻放大电路电路的互阻增益为4.互导放大电路电路的互导增益为四、放大电路的主要性能指标1输入电阻:输入电压与输入电流的比值,即对输入为电压信号的放大电路,R i越大越好;对输入为电流信号的放大电路,R i越小越好。

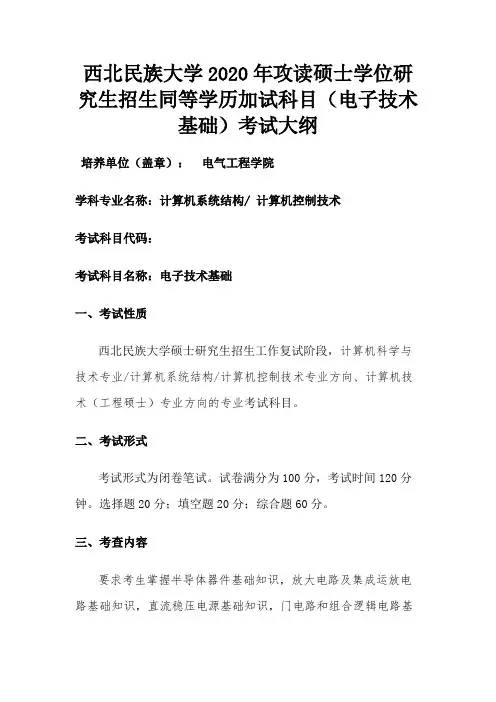

西北民族大学2020年攻读硕士学位研究生招生同等学历加试科目(电子技术
基础)考试大纲
培养单位(盖章): 电气工程学院
学科专业名称:计算机系统结构/ 计算机控制技术
考试科目代码:
考试科目名称:电子技术基础
一、考试性质
西北民族大学硕士研究生招生工作复试阶段,计算机科学与技术专业/计算机系统结构/计算机控制技术专业方向、计算机技术(工程硕士)专业方向的专业考试科目。
二、考试形式
考试形式为闭卷笔试。
试卷满分为100分,考试时间120分钟。
选择题20分;填空题20分;综合题60分。
三、考查内容
要求考生掌握半导体器件基础知识,放大电路及集成运放电路基础知识,直流稳压电源基础知识,门电路和组合逻辑电路基。

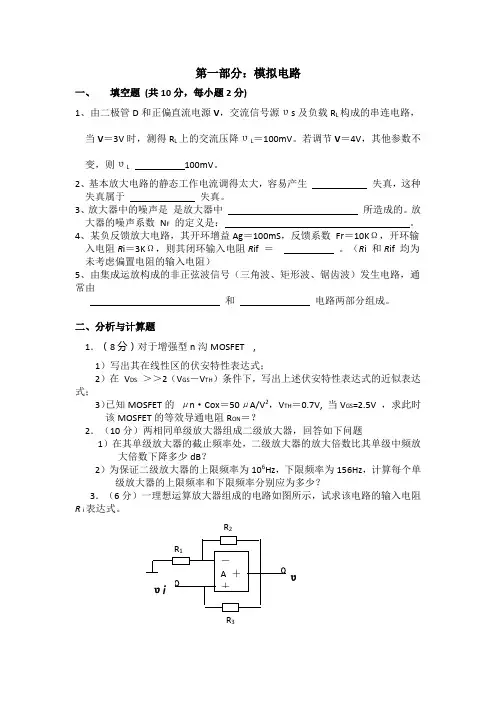

第一部分:模拟电路一、填空题(共10分,每小题2分)1、由二极管D和正偏直流电源V,交流信号源υs及负载R L构成的串连电路,当V=3V时,测得R L上的交流压降υL=100mV。
若调节V=4V,其他参数不变,则υL100mV。
2、基本放大电路的静态工作电流调得太大,容易产生失真,这种失真属于失真。
3、放大器中的噪声是是放大器中所造成的。
放大器的噪声系数N F的定义是:。
4、某负反馈放大电路,其开环增益Ag=100mS,反馈系数Fr=10KΩ,开环输入电阻R i=3KΩ,则其闭环输入电阻R if =。
(R i 和R if 均为未考虑偏置电阻的输入电阻)5、由集成运放构成的非正弦波信号(三角波、矩形波、锯齿波)发生电路,通常由和电路两部分组成。
二、分析与计算题1.(8分)对于增强型n沟MOSFET ,1)写出其在线性区的伏安特性表达式;2)在V DS>>2(V GS-V TH)条件下,写出上述伏安特性表达式的近似表达式;3)已知MOSFET的μn·Cox=50μA/V2,V TH=0.7V, 当V GS=2.5V ,求此时该MOSFET的等效导通电阻R ON=?2.(10分)两相同单级放大器组成二级放大器,回答如下问题1)在其单级放大器的截止频率处,二级放大器的放大倍数比其单级中频放大倍数下降多少dB?2)为保证二级放大器的上限频率为106Hz,下限频率为156Hz,计算每个单级放大器的上限频率和下限频率分别应为多少?3.(6分)一理想运算放大器组成的电路如图所示,试求该电路的输入电阻R i表达式。
4. (12分)在下图所示的多级运算放大电路中,设A 1、A 2、A 3均为理想运放电路:1)写出计算υO1、υO2、υO 的表达式2)若 R 3=R 5=R f1=R f2 =200K Ω,R 1=R 2=R 4=R 7=20K Ω,C =5μF ,t =0 时,加入阶跃信号υi 1=-0.1V,υi2=0.3V, 而电容C 上的初始电压υC =0,求需经过多长时间使υO =5V ?5.(15分)在下图(a )所示的单极放大电路中,场效应管T 的转移特性如下图(b )所示。

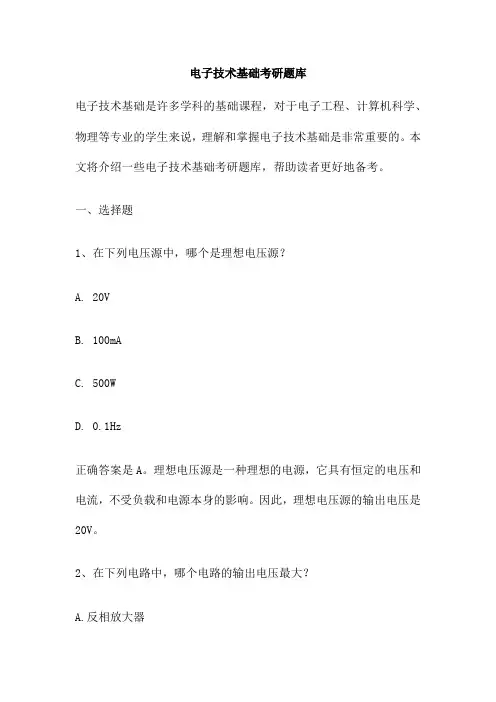

电子技术基础考研题库电子技术基础是许多学科的基础课程,对于电子工程、计算机科学、物理等专业的学生来说,理解和掌握电子技术基础是非常重要的。
本文将介绍一些电子技术基础考研题库,帮助读者更好地备考。
一、选择题1、在下列电压源中,哪个是理想电压源?A. 20VB. 100mAC. 500WD. 0.1Hz正确答案是A。
理想电压源是一种理想的电源,它具有恒定的电压和电流,不受负载和电源本身的影响。
因此,理想电压源的输出电压是20V。
2、在下列电路中,哪个电路的输出电压最大?A.反相放大器B.同相放大器C.差分放大器D.跟随器正确答案是D。
跟随器的输出电压与输入电压相等,因此它的输出电压最大。
二、简答题1、什么是电子技术?请简述电子技术的定义和应用。
电子技术是指研究电子器件、电子电路、电子系统和电子设备的理论、设计、制造和应用的一门科学技术。
电子技术广泛应用于通信、计算机、电视、音响、航空航天等领域。
电子器件包括晶体管、集成电路、微处理器等,它们是电子系统的核心部件。
电子电路是指由电子器件组成的电路,包括模拟电路和数字电路。
电子系统是指由多个电子器件组成的系统,例如计算机系统、通信系统等。
电子设备是指由多个电子器件组成的设备,例如电视机、音响设备等。
2、请简述晶体管的工作原理。
晶体管是一种半导体器件,它具有电流放大和开关作用。
晶体管的基本结构包括三个极:基极、集电极和发射极。
当在基极上加电压时,基极会产生自由电子,这些自由电子会被吸引到发射极上,形成电流。
当在集电极上加电压时,基极上的自由电子会被吸引到集电极上,从而改变电流的大小。
因此,晶体管可以用来放大电流信号或作为开关控制电流的通断。
中北大学电子技术考研题库一、简答题1、什么是电子技术?它主要包括哪两个领域?电子技术是研究电子器件、电子电路和电子系统及其应用的科学技术。
它主要包括模拟电子技术和数字电子技术两个领域。
2、什么是放大器?放大器的基本功能是什么?放大器是一种能够增大信号幅度的电子器件。

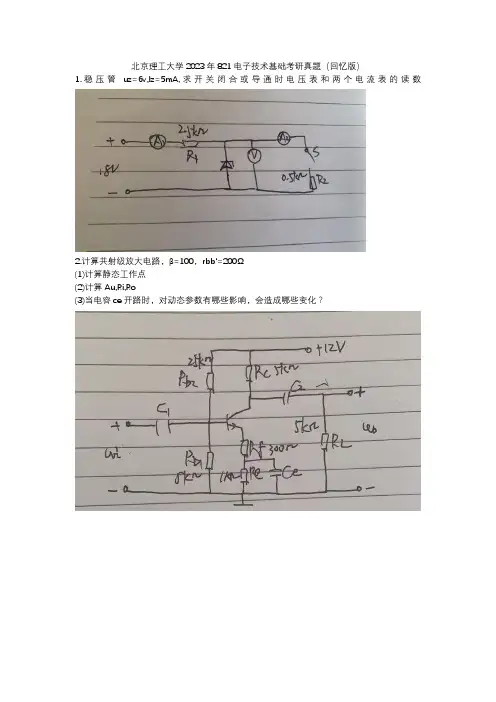

北京理工大学2023年821电子技术基础考研真题(回忆版)
1.稳压管uz=6v,Iz=5mA,求开关闭合或导通时电压表和两个电流表的读数
2.计算共射级放大电路,β=100,rbb‘=200Ω
(1)计算静态工作点
(2)计算Au,Ri,Ro
(3)当电容ce开路时,对动态参数有哪些影响,会造成哪些变化?
3.一个过零电压比较器,一个滞回比较器,稳压管uz=6v,导通电压Von=0.7v,二极管视为理想开关
(1)ui和uo1,ui与uo2之间的传输特性曲线
(2)给出了ui的图像,对应画出ui1和ui2的图像
4.给出ui1=0.6v,ui2=0.4v,ui3=-1v,计算
(1)uo1= ,uo2= ,uo3= ,
(2)设电容两端初始电压为零,需要多长时间将uo充电到-6v?
5.类似于数电第四章组合逻辑电路课后习题那道抽水机的题目,也是根据水面的不同位置亮不同的灯。
设定好逻辑电平,画出真值表进行设计,利用无关项进行化简即可,要求用两输入与非门设计,具体参考课后习题
6.同步时序逻辑电路,两个下降沿D触发器,画出时序图,至少画6个时钟周期
7.根据已给出的状态转换图,利用JK触发器设计同步时序逻辑电路,要求可以自启动,根据状态转换图画出状态转化表,接着列出次态卡诺图,注意卡诺图化简时要尽量符合jk触发器的特征方程。
8.分析异步时序电路,画出状态转换图和时序图,并且分析其功能。
电路不复杂,先做好分析,列出输入输出状态方程,注意异步的触发器的翻转条件。
最后画出逻辑转换表,时序图。
结论是能自启动的五进制计数器。

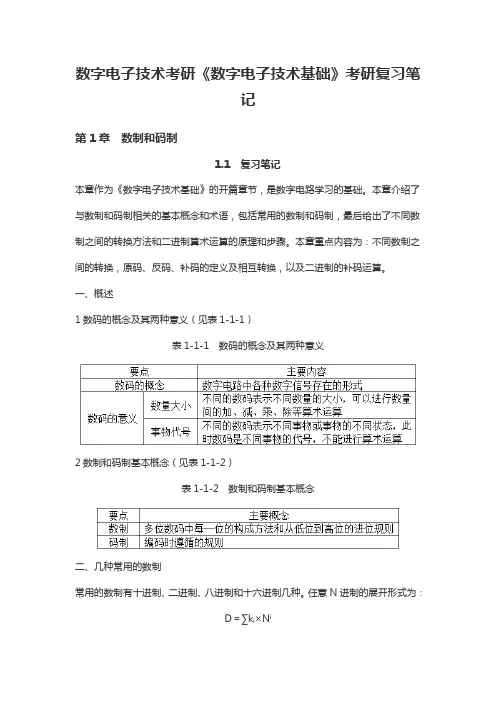

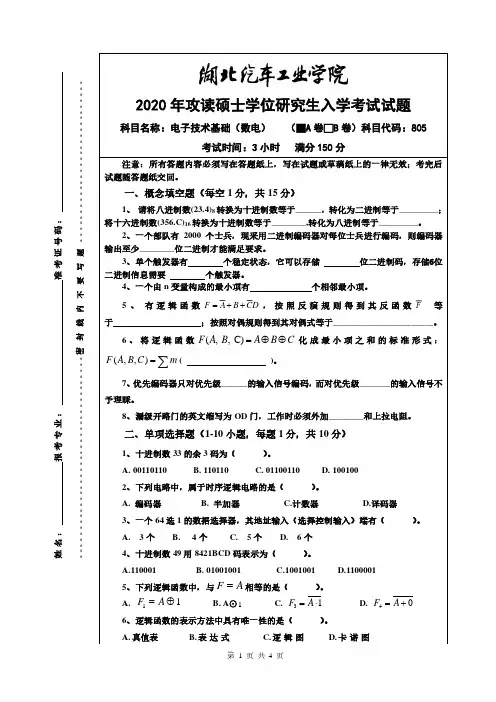

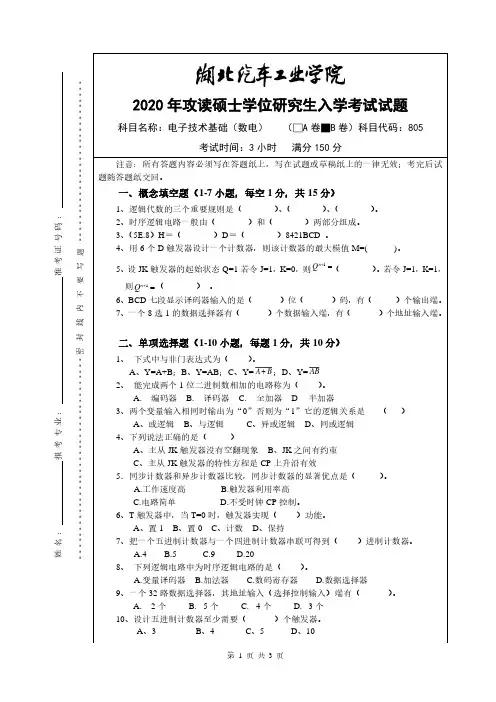

数字电子技术考研《数字电子技术基础》考研复习笔记第1章数制和码制1.1 复习笔记本章作为《数字电子技术基础》的开篇章节,是数字电路学习的基础。
本章介绍了与数制和码制相关的基本概念和术语,包括常用的数制和码制,最后给出了不同数制之间的转换方法和二进制算术运算的原理和步骤。
本章重点内容为:不同数制之间的转换,原码、反码、补码的定义及相互转换,以及二进制的补码运算。
一、概述1数码的概念及其两种意义(见表1-1-1)表1-1-1 数码的概念及其两种意义2数制和码制基本概念(见表1-1-2)表1-1-2 数制和码制基本概念二、几种常用的数制常用的数制有十进制、二进制、八进制和十六进制几种。
任意N进制的展开形式为:D=∑k i×N i式中,k i是第i位的系数,N为计数的基数,N i为第i位的权。
关于各种数制特征、展开形式、示例总结见表1-1-3。
表1-1-3 各种数制特征、展开式、示例总结三、不同数制间的转换1二进制转换为十进制转换时将二进制数的各项按展开成十进制数,然后相加,即可得到等值的十进制数。
例如:(1011.01)2=1×23+0×22+1×21+1×20+0×2-1+1×2-2=(11.25)10。
2十进制转换为二进制(1)整数部分的转换:将十进制数除以2,取余数为k0;将其商再除以2,取其余数为k1,……以此类推,直到所得商等于0为止,余数k n…k1k0(从下往上排)即为二进制数。
以273.69为例,如图1-1-1所示。
(2)小数部分的转换:将十进制数乘以2,取乘积的整数部分为k-1;将乘积的小数部分再乘以2,取乘积的整数部分为k-2,……以此类推,直到求出要求的位数为止,k-1k-2k-3…(从上往下排)即为二进制数。
以273.69为例,如图1-1-2所示。
图1-1-1 十-二进制整数部分的转换图1-1-2 十-二进制小数部分的转换所以(273.69)10=(100010001.1011)2。
电子信息科学与技术考研专业课资料电子信息科学与技术是一门涵盖电子学、信息科学和计算机科学等学科内容的跨学科专业。
考研是许多大学毕业生选择的途径,希望通过深入学习来提高自己的专业素质和就业竞争力。
本文将为考生提供关于电子信息科学与技术考研专业课的相关资料。
一、专业课概述电子信息科学与技术考研专业课包括电子技术基础、数字电路与逻辑设计、模拟电子技术、信号与系统、数字信号处理等内容。
这些课程主要涵盖了电子信息科学与技术领域的基础理论和应用技术。
1. 电子技术基础电子技术基础是电子信息科学与技术课程中必不可少的一门课程。
该课程主要介绍了电子器件、电路、放大器等方面的基本概念和原理,并通过实验来加深学生对电子技术的理解和掌握。
2. 数字电路与逻辑设计数字电路与逻辑设计是电子信息科学与技术课程的重点内容之一。
该课程主要涉及数字逻辑电路的设计与分析,包括布尔函数、逻辑门、触发器、计数器等方面的内容。
通过学习该课程,考生能够掌握数字电路设计的基本原理与方法。
3. 模拟电子技术模拟电子技术是电子信息科学与技术课程中的重要组成部分。
该课程主要介绍了模拟电路的基本原理和设计方法,包括放大器、滤波器、功率放大器等方面的内容。
通过学习该课程,考生能够了解模拟电路设计的基本原理和实际应用。
4. 信号与系统信号与系统是电子信息科学与技术课程的核心内容之一。
该课程主要介绍了信号与系统的基本概念和分析方法,包括信号的时域与频域表达、系统的时域与频域分析等内容。
通过学习该课程,考生能够深入理解信号与系统的基本原理和应用方法。
5. 数字信号处理数字信号处理是电子信息科学与技术课程的前沿内容之一。
该课程主要介绍了数字信号的获取、处理和分析方法,包括离散傅里叶变换、数字滤波器、时频分析等方面的内容。
通过学习该课程,考生能够了解数字信号处理的基本原理和实际应用。
二、学习资料推荐在备考电子信息科学与技术考研专业课时,有一些优质的学习资料可以参考。
887 电子科学与技术基础1.考试内容(1)电子技术基础部分主要包括二极管、三极管的结构、特性及主要参数;掌握饱和、放大、截止的基本概念和条件。
晶体管放大电路的组成和工作原理。
掌握图解分析法和等效模型分析法。
掌握放大电路的三种组态及性能特点。
电路的三种耦合方式及特点。
反馈的基本概念:正、负反馈;电压、电流、串联、并联负反馈;掌握反馈类型和极性判断,引入负反馈对放大性能的影响。
比例、加减、微积分线性运算电路。
一般了解对数、指数运算电路的工作原理及一阶、二阶有源滤波器的电路组成、频率特性。
了解产生自激振荡的条件。
掌握电压比较器,用电压比较器组成的非正弦发生电路。
掌握逻辑代数的基本公式、基本规则;逻辑代数的表示方法及相互转换。
掌握各种门的逻辑符号、功能、特点、使用方法。
正确理解TTL门和CMOS门电路的结构、工作原理。
(2)电磁场理论部分主要考察考生对电磁理论基本内容的理解和掌握程度,以及灵活应用知识的能力。
试卷命题对大纲内容有覆盖性和广泛性,题型主要包括概念题、计算题和证明推导题。
应掌握的基本内容为:①矢量分析:三种常用坐标系内的梯度、散度和旋度的运算、几种重要矢量场的定义和性质;②静电场:库仑定律、电场与电场强度、高斯定律、静电场的环路定律、电位和电位差、电位的泊松方程和拉普拉斯方程、电偶极子、电介质中的静电场、静电场中的导体、电场能量与静电力;③恒定电场和电流:恒定电流场的基本定律、欧姆定律和焦耳定律、恒定电流场的边界条件、恒定电流场与静电场的类比;④恒定磁场:安培磁力定律和毕奥---沙伐定律、恒定磁场的基本定律、矢量磁位和标量磁位、磁偶极子、磁介质中恒定磁场基本定律、磁介质的边界条件;⑤静态场的边值问题:拉普拉斯方程的分离变量法、镜象法、有限差分法;⑥电磁感应:法拉第电磁感应定律、电感、磁场的能量;⑦时变电磁场:位移电流和推广的安培回路定律、麦克斯韦方程组、正弦电磁场、媒质的色散与损耗、坡印廷定理、电磁场的波动方程、标量位和矢量位、时变电磁场的边界条件;⑧平面电磁波:理想介质中的均匀平面电磁波、电磁波的极化、有耗媒质中的均匀平面电磁波、。
注意事项:1.本试卷共12道大题,满分150分;
2.本卷属试题卷,答案一律写在答题纸上,写在该试题卷上或草稿纸上均无效。
要注意试卷清洁,不要在试卷上涂划;
3.必须用蓝、黑色钢笔或圆珠笔答题,其它笔答题均无效。
﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡﹡
一 填空题(本题共14小题除标注外每空1分,共30分)
1、设VD 1、VD 2的正向压降为0.3V ,试分析在不同的U 1、U 2组态下,VD 1、VD 2是导通还是截止,并求U O 的值,把正确答案填入表内。
(每三空1分)
2、图中 VT 为小功率锗晶体管当R b 不同时,VT 可能处于放大、饱和、截止状态。
把不同状态下基射极电压U BE 、集射极电压U CE 的大致数值范围填入表内。
(每三空1分)
V CC
3、某放大电路在接有2Ωk 负载电阻时,测得输出电压为3V ,在输入电压不变的情况下断开负载电阻,输出电压上升到7.5V ,说明该放大电路的输出电阻为 ________________。
U 2
U VD 1
4、某放大电路当接接入一个内阻等于零的信号源电压时,测得输出电压为5V,在信号源内阻增大到1Ω
k,其它条件不变时,测得输出电压为4V,说明该放大电路的输入电阻为________________。
5、下限截止频率为10Hz的两个相同的单级放大电路连接成一个两级放大电路,这个两级放大电路在信号频率为10Hz时,放大倍数的幅值下降到中频放大倍数的________________倍,或者说下降了________________dB,放大倍数的相位与中频时相比,附加相移约为________________度。
(每空0.5分)
6、试在下列空格中填写合适数值。
(每空0.5分)
在两边完全对称的差分放大电路中,若两输入端电压u I1=u I2,则双端输出电压u O=___V;若u I1=1mV,u I2=0mV,则差分放大电路的差模输入电压u Id=___mV,其分配在两边的一对差模输入信号为u Id1=___mV,u Id2=___mV,共模输入信号u Ic=___mV。
7、电路如图所示,A1、A2为理想运算放大器。
A1组成电路,A2组成电路,VD1、VD2和R组成的电路起作用,u O与u I的关系说明整个电路构成的是电路。
u I
O
8、在如图所示电路中,已知稳压管VD Z1的稳定电压U Z1=6.3V,VD Z2的稳定电压
U Z2=7.7V,它们的正向导通电压U D均为0.7V,U I和R的取值合理,U I的实际极性和U O1~U O4的假设极性如图中所标注。
(每空0.5分)
填空:
U O1=V,U O2=V,U O3=V,
U O4=V。
U I
U I
U U O1U O2
U O3
U O4
9、数(1011)BIN =( )HEX ;而数(1011)5421BCD =( )HEX
10、代表二进制数8的二进码有1011和1100,前者是_____________________码;而后者则是____________________码.
11、试用卡诺图简化函数F A B C D ADC BCD A B C (,,,)(=+++.
CD AB
F =
12、对于输出低电平有效的译码器,欲实现某一组合逻辑函数时,最简捷的方法是外接____________________门;而对输出高电平有效来说,为同样目的,应外接_________________门.
13、用与非门组成的基本RS 触发器,当置0端和置1端同时加入一个负电平时,输出端Q 为________ 状态,Q _________为状态.如果同时去掉上述负电平信号,则输出端Q 为________ 状态,Q 为__________ 状态.
14、若两个2位二进制数A =A 1A 0和B =B 1B 0相等,则表明A 1⊕B 1=________;而A 0⊙B 0=________.
二(本大题8分)在某晶体管放大电路中,晶体管的型号无法看清。
通过测绘,得到如图所示的局部电路图。
试判断晶体管的类型和接法应为(a)~(d)中的哪一种?并简述理由。
( a )( b )
33
( c )( d )
33
三(本大题14 分)已知图示电路中晶体管的β=100,
be
r=2.7kΩ,U BEQ=0.7V;要
求静态时
CQ
I=1mA,
CEQ
U=4V,U BQ5
≈U BEQ(基极对地电压),I1≈10 I BQ。
1.估算
b1
R、
b2
R、
c
R、
e
R的值;
2.求该电路的电压放大倍数
u
A 、输入电阻
i
R、输出电阻
o
R。
(设各电容的容量足够大,对交流信号可视为短路)。
四 (本大题 10 分 )放大电路如图所示。
已知各晶体管的β=100,U BE =0.7V ,电阻
R C2=30k Ω,R e3=80Ω,电源电压V CC =V EE =6V ,电流源I 1=100μA 。
若要求静态时u O =0V ,电流源I 2应选多大?
五 (本大题 10 分 )反馈放大电路如图所示。
为了在不影响VT 1、VT 2静态工作点
的情况下,进一步减小整个电路的输入电阻,可引入级间交流负反馈来实现。
试在原电路上画出该反馈支路,并判断其反馈组态。
s
u
六 (本大题 14 分 )图示积分电路是用低阻值的电阻构成T 型网络,替代一个高阻
值的单一积分电阻,以得到具有较大积分时间常数的积分电路。
已知A 为理想运算放大器,电容C 上的初始电压为零 。
1.当输入电压为I u =1V 的直流电压,运算A 的最大输出电压V 10OM ±=U 。
在t =0时接入I u ,经102s 后O u =OM U 。
问电路中R 1=?
2.平衡电阻R P =?
u O
u
十二
七 (本大题 8 分 )已知某组合逻辑的输入A 、B 、C 和输出F 的波形如下图所示,试写出F 的最简积之和表达式.
t
F
C
B A
八 (本大题 10 分 )试用4选1多路开关MUX ,实现逻辑函数F (A ,B ,C ,D )=A ⊕B ⊕C ⊕D ,画出逻辑图.
九(本大题 12 分 )试分析图示电路的逻辑功能,并画出状态转换图.
十(本大题 12 分 )某时序电路有4个触发器A 、B 、C 、D ,一个输入X ,它由如下状态方程描述:
A C D C D X C D C D X
B A C
B D
C n n n n n n n n n n n
n n
n n ++++=+++===⎧⎨⎪⎪⎩
⎪⎪1111()() 试求X =1时,从状态ABCD =0001开始的状态序列.
十一(本大题 12 分 )已知某时序电路的状态转换表如下所列,试由此画出该电路在所
给时钟CP 及输入信号X 作用下的Q 2、Q 1及输出Z 的波形(设初态Q 2Q 1=00,时钟脉冲上升边沿有效).
t
Q 1 CP X Q 2 Z
1 2 3 4 5 6 7 8
十二(本大题10 分)试用图示4位二进制同步可预置加法计数器74161,构成模为13的分频器,要求计数从0000开始,画出连线图及相应的状态转移表.
R D
LD
CT
CT
CP。
