精心整理 .1塑料件的结构 塑料件必须有一定的刚性及足够的壁厚，太薄的壁厚有一定的危险性，超声波焊接时是需要加压的，一般气压为2-6kgf/cm2。所以塑料件必须保证在加压情况下基本不变形。 1.2罐状或箱形塑料等，在其接触焊头的表面会引起共振而形成一些集中的能量聚集点，从而产生烧伤、穿孔的情况（如图1所示），在设计时可以罐状顶部做如下考虑 ○1加厚塑料件 ○2 ○3 1.3尖角 加R 1.4 ○1 ○2 1.5塑料件孔和间隙 如被焊头接触的零件有孔或其它开口，则在超声波传递过程中会产生干扰和衰减（如图4所示），根据材料类型（尤其是半晶体材料）和孔大小，在开口的下端会直接出现少量焊接或完全熔不到的情况，因此要尽量预以避免。 1.6塑料件中薄而弯曲的传递结构
被焊头接触的塑件的形状中，如果有薄而弯曲的结构，而且需要用来传达室递超声波能量的时候，特别对于半晶体材料，超声波震动很难传递到加工面（如图5所示），对这种设计应尽量避免。 1.7 1.8 对称设计。 在焊头表面有损伤纹，或其形状与塑料件配合有少许差异的情况下，焊接时，会在塑料件表面留下伤痕。避免方法是：在焊头与塑料件表面之间垫薄膜（例如PE膜等）。 焊接线的设计 焊接线是超声波直接作用熔化的部分，其基本的两种设计方式：
○1能量导向 ○2剪切设计 2.1能量导向 能量导向是一种典型的在将被子焊接的一个面注塑出突超三角形柱，能量导向的基本功能是：集中能量，使其快速软化和熔化接触面。能量导向允许快速焊接，同时获得最大的力度，在这种导向中，其材料大部分流向接触面，能量导向是非晶态材料中最常用的方法。 能量导向柱的大小和位置取决于如下几点： ○1材料 ○2 ○3 图70.25mm。 能量导向经常采用（例如手机电池等），如图8所示。 2.2能量导向设计中对位方式的设计
《汽车概论》项目六认识汽车的总体结构 任务四汽车电气——仪表装置 教学设计 易门县职业高级中学武绍元 一、教材分析地位与作用 汽车仪表装置选自机械工业出版社出版的《汽车概论》第六章，第四节。是在学生掌握了汽车发展概况、汽车车标文化和相关汽车VIN代码和汽车的相关参数后引入的新知识。 通过本节课的教学,使学生了解汽车仪表板的主要形式和作用,常见的仪表图标和报警指示灯,熟悉这些图标的含义及工作原理、工作过程及相关的排除方法。使学生初步掌握汽车维护、修理的基础知识;对汽车的基本使用性能及其评价指标有较深的认识. 2、教学目标 （1）知识目标 ①掌握仪表的种类、作用与使用方法。 ②理解电子化仪表的特点 ③学会仪表显示常见故障和相应的排除方法。 （2）过程与方法目标 ①能对汽车仪表和故障指示进行检测、诊断和排除。 ②具备识读和分析仪表的能力 （3）情感态度与价值观目标 ①培养学生实事求是的科学态度，提高学生分析问题和运用知识的能力 ②激发学生学习热情，调动学生的积极性 ③培养学生的合作精神与竞争意识，形成良好的职业素质 3、教学重点、难点 根据教学内容与学情分析，我确定了本节课的教学重点和难点。 教学重点：仪表板上的仪表指示用意 教学难点：相关仪表报警图标的含义及故障排除方法 4、突破重难点的方法 （1）、通过实物演示结合多媒体教学图片，让学生获得直观感受，在教师的引导下有目的地进行学习，实践教学是培养学生实践能力的重要环节，坚持理论与实践相结合，为学生提供了多种有利于加强实践技能训练和创新意识培养。 （2）、学生分组合作探究，并用图片、语言引导学生操作、观察、思考。在研究问题过程中，提倡多种学习方式，使学生成为知识“发现者”、“创立者”，充分激发学生的创造性思维。 （3）、用问题导学，明确知识点。使学生的学习、探索、观察、思考的目标很清楚，很有针对性。充分调动了学生的积极性，真正成为课堂的主人。 （4）、从学生实际出发，以学生已有知识为依托，从易到难，由简到繁，层层深入，步步推进。加强学生的动脑、动手能力，体现技能为先的教学理念。 （5）、教材处理：教材上的教学内容比较笼统、模糊，我有意识的将汽车仪表板作为汽车电气突出重点进行讲解和演示，目的是让学生注意知识之间的联系，体现逻辑的整体性。并让学生感知其实我们所学的知识不是孤立的，以便实现课程的综合性。
编号 代替 密级商密×级▲ 汽车工程研究院设计技术规范 塑料油箱盖设计技术规范 Regulation of Flat,Fuel Fill Designing 2006-09-30制订2006-10-30发布
长安汽车工程研究院
前言 汽车的自主开发是中国汽车业健康发展的必经之路。也是长安车的生存之本。随着能源的紧缺，降低汽车自身的重量已经成为汽车销售的一大卖点，使得塑料材料的应用也越来越广泛；再加上消费者对外观要求的提高，也进一步使得塑料制品的应用成为一种时尚。本规范就是在使用塑料油箱盖的前提下对其设计的思路进行探讨。如有不正确的地方还请多多指教。 本规范由汽车工程研究院车身所负责起草； 本规范由汽车工程研究院项目处进行管理和解释； 本规范主要起草人员：苏建波、苏忠 编制： 校核： 审定： 批准： 本规范的版本记录和版本号变动与修订记录
塑料油箱盖设计技术规范 1 适用范围 本规范适用于长安汽车股份有限公司开发的乘用车、商用车塑料油箱盖（以下简称油箱盖）的设计。 本规范规定了塑料油箱盖在开发设计过程中应遵守一些基本原则和标准，规定了塑料油箱盖开发的一般过程、材料的选择、结构及生产工艺、涂装工艺等。 2 引用标准 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。 GB11566—1995 轿车外部凸出物 3 设计内容 3.1 设计输入 3.1.1 市场定位及设计任务书 根据塑料油箱盖的控制形式一般可分为以下三类： 1、电机自动式控制：此控制方式需要一个小的电机作为油箱盖的开关控制，操作简便，容易控制，但其价格昂贵，结构复杂，一般用于高档轿车上； 2、手动拉索式控制：其控制方式是采用一根拉索进行开关控制，结构较为简单，价格比较适中，但零部件相对较多，适用于中档轿车；
汽车内外饰（塑料）产品结 构设计的一般原则及精度 一形状和结构的简化 制品的形状和结构的复杂显然增加了模具结构的复杂性，加大了模具制造的难度，最终将影响产品性能的不稳定性和经济成本。而从工艺角度考虑，形状和结构设计得越简单，熔体充模也就越容易，质量就越有保证。 理想的产品简洁化设计应当是：①有利于成型加工；②有利于降低成本，节约原材料；③有利于体现简洁、美观的审美价值；④符合绿色设计的原则。 以下是简化设计的一些建议和提示。 （1） 结构简单，形状对称，避免不规则的几何图形； （2） 避免制件侧孔 和侧壁内表面的凹凸 形状设计，制件侧壁孔 洞和侧壁内表面的凹 凸形状对某些成型工 艺来说是困难的，需要 在制品成型后进行二 次加工。
例如对于注塑件 来说，模具结构 上就要采用比较 复杂的脱模机构 才能对制件进行 脱模。通常，侧向孔要用侧向的分型和 抽芯机构来实现，这无疑会使模具结构 变得复杂。为了避免在模具结构设计上 增加复杂性，可以对这类制品进行设计 上的改进，图5-16所示是避免侧向抽芯 的设计。 （3） 尺寸设计要考虑成型的可能性， 不同的成型工艺对制件的尺寸设计，包 括尺寸大小，尺寸变化会有一定的限制。 二、壁厚均一的设计原则 在确定壁厚尺寸时，壁厚均一是一 个重要原则。该原则主要是从工艺角度以及由工艺导致的质量方面的问题而提出来的。均匀的壁厚可使制件在成型过程中，熔体流动性均衡，冷却均衡。壁薄部位在冷却收缩上的差异，会产生一定的收缩应力，内应力会导致制件在短期之内或经过一个较长时期之后发生翘曲变形。图5-17是由壁厚不均匀造成制件翘曲变形的一个例子，图5-18是在不均
汽车仪表板总成造型综述 仪表板简称I/P（Instrument panel）,是汽车内饰的重要组成部分。 一、造型 仪表板是全车控制与现实的集中部位，仪表板的造型重点是对驾驶员操作区域的设计。现代轿车设计中，绝大多数的操纵开关都是供驾驶员专用的，所以，仪表板造型首先以驾驶员为之对仪表的可视性和对各种操作件的操作方便性为依据。在视觉效果上，仪表板位于市内视觉集中的部位，其形体队成员也有很强的视觉吸引力，应强调其造型的表现效果。 1.仪表板的布置 在不至仪表板是要根据相关标准来选用和确定所有仪表、显示器和主要操纵控制间的位置，此外还要从结构空间进行人机工程验证，其中包括视野性、手、脚活动范围、肘部空间、手伸及界面、按钮区布局等诸多方面。同时，在形体设计时，还要注意仪表板面的反光效果，既要提高仪表的可见度，又要通过表罩的漫反射方法减少炫光，还要防止仪表板上的高光点在风窗玻璃的内表面形成反射影像，以免干扰驾驶员的视觉。必须对仪表板的表面进行消光或亚光处理，已获得舒适安全的驾驶感觉。 仪表板上安装的仪表和各种器件大都来自不同的厂商，涉及时要保证个不同厂商器件的颜色、质感、纹理的统一，还要注意仪表表面、指针、屏显、数字、警示灯、刻度盘等的形体、颜色及灯光效果的统一，这些在方案设计初期都要处理妥当，为后期的细化和局部设计做好准备。
2.仪表板的造型分类 仪表板的器件按其功能一般划分为驾驶操控区、乘用功能区、保安区等几个部分 A区：驾驶员和副驾驶员共用的区域 B区：驾驶员座位操作区 C区：唯有驾驶员操作区 D区;A、B、C区以外的区域 现代汽车的仪表板造型概念以趋于多元化，通过不同的仪表指示区、中置控制区、按键功能区的划分和形体的连接可以组合成多种形式。按照仪表板的大的体面关系和结构分块形式基本可以分为以下几种类型： （1）仪表板上下分块式
汽车仪表板设计简介 一、造型 仪表板是全车控制与现实的集中部位，仪表板的造型重点是对驾驶员操作区域的设计。现代轿车设计中，绝大多数的操纵开关都是供驾驶员专用的，所以，仪表板造型首先以驾驶员为之对仪表的可视性和对各种操作件的操作方便性为依据。在视觉效果上，仪表板位于市内视觉集中的部位，其形体队成员也有很强的视觉吸引力，应强调其造型的表现效果。 1.仪表板的布置 在不至仪表板是要根据相关标准来选用和确定所有仪表、显示器和主要操纵控制间的位置，此外还要从结构空间进行人机工程验证，其中包括视野性、手、脚活动范围、肘部空间、手伸及界面、按钮区布局等诸多方面。同时，在形体设计时，还要注意仪表板面的反光效果，既要提高仪表的可见度，又要通过表罩的漫反射方法减少炫光，还要防止仪表板上的高光点在风窗玻璃的内表面形成反射影像，以免干扰驾驶员的视觉。必须对仪表板的表面进行消光或亚光处理，已获得舒适安全的驾驶感觉。 仪表板上安装的仪表和各种器件大都来自不同的厂商，涉及时要保证个不同厂商器件的颜色、质感、纹理的统一，还要注意仪表表面、指针、屏显、数字、警示灯、刻度盘等的形体、颜色及灯光效果的统一，这些在方案设计初期都要处理妥当，为后期的细化和局部设计做好准备。 2.仪表板的造型分类 仪表板的器件按其功能一般划分为驾驶操控区、乘用功能区、保安区等几个部分 A区：驾驶员和副驾驶员共用的区域 B区：驾驶员座位操作区 C区：唯有驾驶员操作区 D区;A、B、C区以外的区域 现代汽车的仪表板造型概念以趋于多元化，通过不同的仪表指示区、中置控制区、按键功能区的划分和形体的连接可以组合成多种形式。按照仪表板的大的体面关系和结构分块形式基本可以分为以下几种类型：
塑料件结构设计基本原则
可怜的机械狗之塑料件结构设计基本原则（一） 一，产品结构设计前言 正式进入话题之前，咱先抱怨两句，机械工程的待遇可真不咋地，奉劝想要进入机械行业的童鞋们三思后行。待遇低，工作环境差就算了，可美女咋也凤毛麟角呢！都说机械好就业，工作稳定，可那初始工资真是没得说，就说自己刚毕业时，每月2000块，去厂房里做装配工，铁块在手里滚来滚去，整天脏兮兮的，还累的跟狗一样。可相比较其他呢，那些学计算机的，学财务，学管理的，那待遇真是没法比，想我当时就是因为看这个专业名字好听，就跳坑里了。虽然这个说，可梦想仍在，咱还是要向着那里走着，一点一点地走。 进入正题，在玩具，消费类电子产品，大小家电，汽车等相关行业中，都离不开产品的结构设计，各种有形的产品，配件等都必须先确定其外形，所以是产品结构设计是产品研发阶段的核心之一。就拿消费类电子产品来说，结构，硬件，软件是产品研发的三个主要工作团体，而硬件与结构又是结合最紧密的。 一般公司要研发一款产品，首先是市场部签
发开发指令，经过部门评审后，研发部开始进行结构外观建模，然后再进行建模评审，评审通过后，才开始内部的结构设计，然后才是做手板，开模，试模，试产，量产等。而其中的内部结构设计就是产品结构设计师最主要的工作内容。在我国，工业外观设计跟结构设计是分开的，就是说决定产品初步外观的并不是机构工程师，而是工业设计师，他们会依照市场调差和基本的性能需要去绘制产品的外观，这个当然需要一定绘画艺术和审美能力。可怜大多说人都怀疑作为理工科的结构工程师欠缺这些细胞，可事实好像也是这样。最近接手国外的一个充电器产品，是他们已经做好了3D图，要我们来开模生产，可是拿到手后根本开不了膜，不符合开模要求，当然做个样品可以用3D打印做出来，可想要大批量的还是要靠传统模具。这体现了结构工程师的作用了，尽可能保证产品用料，外观，性能，工艺，装配的最佳化，就是在各个环节省钱省时省力，想想就够累的啊！ 二，塑料件料厚 我们接触的很多产品是塑料件，其大部分塑料件都是通过塑胶模具注塑成型，而料厚是塑料
汽车塑料件涂漆技术条件
前言 本标准是根据有的关国家标准和行业标准制定的。可以作为汽车外饰塑料件涂漆设计、零部件采购以及进厂检验等工作的依据。
汽车塑料件涂漆技术条件 1 范围 本标准规定了汽车塑料件涂漆的技术要求、试验方法、检验规则、标志、包装、运输、贮存的内容。 本标准适用于本公司设计开发的各类汽车所装用的外饰塑料件的涂漆要求。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1727－1992 漆膜一般制备法 GB/T 1730－1993 漆膜硬度测定法摆杆阻尼试验 GB/T 1731－1993 漆膜柔韧性测定法 GB/T 1732－1993 漆膜耐冲击测定法 GB/T 1733－1993 漆膜耐水性测定法 GB/T 1734－1993 漆膜耐汽油性测定法 GB/T 1743－1979 漆膜光泽度测定法 GB/T 1764－1979 漆膜厚度测定法 GB/T 1765－1979（1989）测定耐湿热、耐盐雾、耐候性（人工加速）的漆膜制备法 GB/T 1766－1995 色漆和青漆涂层老化的评级方法 GB/T 1771－1991 色漆和清漆耐中性盐雾性能的测定 GB/T 1865－1997 色漆和清漆人工气候老化和人工辐射暴露（滤过的氙弧辐射） GB/T 6739－1996 涂膜硬度铅笔测定法 GB/T 9271－1988 色漆和清漆标准试板 GB/T 9274－1988 色漆和清漆耐液体介质的测定 GB/T 9276－1996 涂层自然气候曝露试验方法 GB/T 9286－1998 色漆和清漆漆膜的划格试验 GB 11121—1995 汽油机油 GB 11122—1997 柴油机油 GB/T 13492－1992 汽车各色面漆 GB 17930—1999 车用无铅汽油

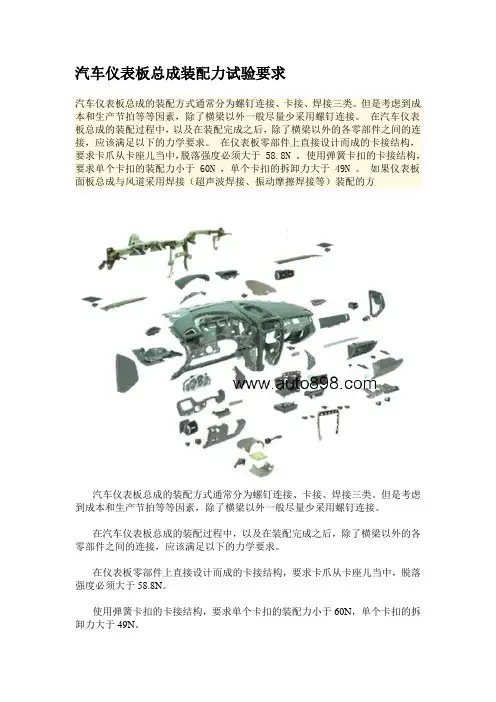

仪表板结构设计 1、简要说明 1.1 该部分综述 仪表板总成似一扇窗户，随时反映出车子内部机器的运行状态，同时它又是部分设备的控制中心和被装饰的对象，是轿车车厢内最引人注目的部件。可以这样说，仪表板总成既有技术的功能又有艺术的功能，它反映出各国轿车制作工艺和风格上的差异，是整车的代表作之一。 现代轿车的仪表板总成一般分成两部分，一部分是指方向盘前的仪表板和仪表罩及平台，另一部分是指司机旁通道上的副仪表板。其中仪表板是安装指示器的主体，集中了全车的监察仪表，通过它们揭示出发动机的转速、油压、水温和燃油的储量，灯光和发电机的工作状态，车辆的现时速度和里程积累。有些仪表还设有变速档位指示，计时钟，环境温度表，路面倾斜表和地面高度表等。按照现时流行的款式，现代轿车多数将空调，音响等设备的控制部件安装在副仪表板上，以方便驾驶者的操作，同时也显得整车布局紧凑合理。 仪表板总成在车厢里处于中心的位置，非常引人注目，它的任何疵点都会令人感到浑身不舒服，因此汽车制造商是非常重视轿车仪表板总成的制作水平，从制作工艺上可以表现出制造公司的设计与工艺水平，从装饰风格上可以表现出这个国家或地区的文化传统。一种成功的轿车仪表板总成，既要融入轿车的整体，体现出它是轿车不可分割的一部分；又要体现出轿车的个性，使人看到仪表板就会想到车子的形象。 仪表板简称IP（Instrument panel）,是汽车内饰的重要组成部分。 1.2 设计该产品的目的 由于仪表板的特殊位置，处于正副驾驶员的前方，在整个坐舱系统占用了很大的空间和视野，所以设计好该产品对于提高整车内饰质量有很直接有效的作用。仪表板的面积很大，故对造型的影响起了举足轻重的作用，对于新车型的开发，从实用新型方面来讲，对造型提出了较高的要求；仪表板的外面装有仪表和各类操纵件，里面装有空调等各类车身附件，对空间和结构的要求都很复杂，在设计中应特别精心，对于仪表板的布置和结构设计尤其要考
汽车修理厂设计建设规范 一、院内墙壁粉刷： 由下往上用115cm灰色外墙漆，往上是10cm白色外墙漆再往上20cm米黄色外墙漆，上部是白色外墙漆（参照检测站围墙） 二、停车场： 有界定明显的待修区、竣工车辆区；地面硬化、绿化、美化；停车场显眼位置设立《二级维护基本作业项目及收费标准》宣传牌，设立监督栏，内容有维修从业人员照片、工号、行业主管部门监督电话、维修厂区平面图、导向图等。 三、维修车间： （1）内墙粉刷下灰上白采用乳胶漆。 （2）车间内电线、电缆排放规范、安全，无裸露，有安全警示牌。 （3）有齐全有效的灭火器材（灭火器、沙、锨、水桶、石棉被等）。 （一）危险品专修车间： （1）至少有一条地沟。 （2）室内电线、电缆用塑料管套装，照明、开业、插座应全部用防曝型。 （3）车间内放置换油及废油收集设备、工作台及工具台。 （4）至少有一台推式灭火器和2台手提灭火器；防护用品箱内放置防毒面具、塑胶手套、胶鞋、石棉被等，车间附近有灭火沙、锨、水桶等灭火工具。 （5）车间明显处悬挂危险品车辆维修安全操作规程，安全应
急预案。 （二）普通维修车间： （1）大型货车至少有一条地沟、小型车至少有2台举升机。 （2）有工作台和工具箱。 （3）有换油及废油收集装置。 （4）车间内悬挂维修车间安全操作规程。 （三）钣金车间 （1）大型货车有车架校正设备、小型车有车身整形平台、电气焊、二氧化碳保护焊（氩弧焊）、钣金整形机、切割机。 （2）悬挂钣金车间安全操作规程、大型设备安全操作规定、设备负责人、设备维护保养记录。 （四）喷漆车间 （1）有空气净化装置和粉尘净化装置。 （2）悬挂喷漆车间安全操作规程。 （五）机加工车间 （1）小型车：四轮定位、扒胎机、动平衡。 大型货车：扒胎机、动平衡、镗古机。 （2）悬挂大型设备安全操作规程、设备负责人、设备维护保养记录。 （六）电工车间 （1）大型车：充电设备、发动机综合测试仪。 小型车：充电设备、故障诊断仪。 （2）悬挂电工车间安全操作规程及大型设备安全操作规程、设备负责人及设备维护保养记录。 四、接待室：
浅谈汽车塑料件的结构设计原则 摘要现阶段，我国汽车产业发展迅速，塑料制品更为广泛的被应用于汽车的外形设计及内饰，塑料件的类型及结构趋于多元化。塑料在汽车领域的应用已渗透至汽车的整体性能，减少了汽车的自重量与燃料耗费。 关键词汽车；塑料件；结构设计；原则 前言 随着汽车工业向轻量化方向的发展，塑料在汽车上的用量日益增加，利用塑料质量轻、性能好、尺寸稳定、吸振、设计自由度大等特点，现代汽车用塑料结构件取得了长足的发展，并且是今后的重点发展方向之一，本文主要介绍了在实际的汽车塑料件产品开发中，塑料件常见结构设计原则。 1 汽车塑料化趋势 在同等大小的汽车零配件中，塑料产品比钢材在质量上普遍可减轻30%～40%，具有相当明显的轻量化优势。除此外，塑料材料还有设计空间大、制造成本低、功能广泛等优势。因此，在技术不断取得突破下，汽车塑料产品应用逐渐增多。从外装饰件到内装饰件，从功能件到结构件，甚至出现了全塑车身，塑料产品在汽车的覆盖范围越来越广，汽车塑料件行业迈向高速发展。与此同时，塑料制品在汽车中的用量，逐漸成为衡量一国汽车工业发展水平的标志之一。全球范围来看，德国、日本在汽车中使用的塑料制品量大幅领先其他国家。据统计，德国每辆汽车平均使用塑料制品近300kg，日本每辆汽车平均使用塑料为100kg。相比较而言，我国每辆汽车使用塑料制品最多的也仅有70kg，未来还有很大提升空间。从数据可以看出，即便汽车工业发达的德国，塑料制品的使用量仍较为有限。归咎其因，在于汽车塑化推广存在很大障碍。一方面，高强度及高性价比的材料供给存在难题。相比金属，塑料疲劳期更短，在高温或接触汽油时老化现象严重，同时在传力部位的应用强度不够。另外，在技术限制下，汽车塑料产品成本居高不下。另一方面，汽车塑化还面临着生产改造成本、回收等问题。换言之，在利益最大化考量下，汽车厂商对汽车塑料件认可度并不高。在技术不断突破、材料品质和工艺持续提升下，汽车塑料件存在的问题将逐步得以解决，并通过政府、车企、零部件供应商、材料生产商等多方努力，迈向大规模推广应用阶段，未来发展前景可期[1]。 2 汽车塑料件壁厚设计原则 合理的确定塑件的壁厚是很重要的。塑件的壁厚首先决定于塑件的使用要求：包括零件的强度、质量成本、电气性能、尺寸稳定性以及装配等各项要求，一般壁厚都有经验值，参考类似即可确定（如熨斗一般壁厚2mm，吸尘器大体为2.5mm），其中注意点如下：
汽车车身仪表板设计作业指导书

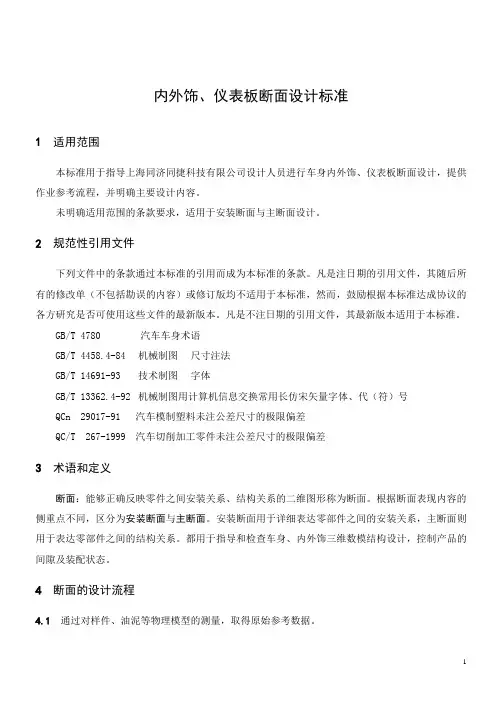

2. 仪表板件设计的基本要求 2.1）仪表板件应执行国家标准和企业标准。 2.2）仪表板件应满足技术协议中相关要求。 2.3）仪表板设计应符合造型设计的要求和效果。 2.4）仪表板设计应符合总布置方案和结构尺寸应满足设计硬点要求。 2.5）仪表板设计应满足人机工程等要求，提高舒适性。 2.6）在对样车充分了解的基础上，制定沿用件、新件和改制件。 2.7）产品设计中尽量采用系列化、标准化、通用化。尽量采用标准件、通用件； 各种设计数据尺寸应准确无误。 2.8）产品设计中应考虑到加工、装配、安装调试、维修的方便性和经济性。2.9）表面光顺质量：高可见区，A级曲面，局部相切连续。少可见区，B级曲 面，相切连续。不可见区，C级曲面，位置连续。 2.10）逆向工程中测绘的孔径及位置尺寸要圆整，公差和形位公差标注正确。 完整3D数模应有公差数据表。 3.检查分析 3.1）提交仪表板设计的光顺数模要准确反映出样件或油泥模型上的 a)各个特征的形状，大小，位置和方位。 b)各特征之间过渡曲面的形状和走向。 c)各特征的丰满度及其变化规律。 d)各开缝线的走向及其与附近特征的相对位置关系。 如发现所提交的光顺数模不符合以上要求，甚至有遗漏特征、风格变化等严重问题，应退回光顺所返工。 3.2）仪表板设计首先检查分析仪表板外表面光顺是否符合光顺要求。 3.3）注塑、压型零件根据光顺的仪表板外表面特点和边界条件确定拔模方向， 以作为以后结构设计的依据。发现有难出模的局部特征，应退回光顺所修改光顺数模。 4. 设计要点
4.1）仪表板边缘要光顺，与其他件间隙要均匀。 4.2）孔径形状及位置尺寸要圆整，孔径符合标准化，系列化。 4.3）产品设计中尽量做到系列化和通用化，尽量采用标准件，通用件。 4.4）各种设计数据尺寸应准确无误，结构强度可靠，安装稳定牢固。 4.5）设计过程中应尽量借用其它车型的成熟附件和结构，以降低本车的设计成 本。 4.6）仪表板设计应充分考虑制造工艺可行性，装配工艺可行性，维修的可行性，经济性和 方便性。注塑、吸塑、压型零件应合理选择拔模方向。 5.上表皮部分设计 设计过程： 第一步：熟悉效果图，领会造型师设计意图和造型风格。分析各部分安装结构及实现的可能性。如结构不能实现或有疑问，则立即反馈给造型师，让造型师修改造型或作出解释。 图1 效果图 第二步：熟悉油泥模型、熟悉参考样车零件，注意其安装形式、壁厚以及与边界的搭接关系。 第三步：确定结构分块及固定方式、确定主断面、硬点 硬点：仪表板下骨架，分块线A柱护板、前风挡玻璃，门框密封条、前风窗
双林汽车部件股份有限公司 企业技术规范 塑料制品的结构设计规范 2008-10-20 发布2008-10-XX 实施双林汽车部件股份有限公司发布
塑料制品的结构设计又称塑料制品的功能特性设计或塑料制品的工艺性。 塑料制品设计的一般程序和原则 1、 详细了解塑料制品的功能、环境条件和载荷条件 2、 选定塑料品种 3、 制定初步设计方案，绘制制品草图（形状、尺寸、壁厚、加强筋、孔的位置等） 4、 样品制造、进行模拟试验或实际使用条件的试验 5、 制品设计、绘制正规制品图纸 6、 编制文件，包括塑料制品设计说明书和技术条件等。 1.2 塑料制品设计的一般原则 1、 在选料方面需考虑： ⑴塑料的物理机械性能，如强度、刚性、韧性、弹性、吸水性以及对应力的敏 感性等；（2）塑料的成型工艺性，如流动性、结晶速率，对成型温度、压力的敏感性等； （3）塑料制品在成型 后的收缩情况，及各向收缩率的差异。 2、 在制品形状方面：能满足使用要求， 料制品）或快速受热固化（热固性塑料制品） 3、 在模具方面：应考虑它的总体结构， 形状及其制造工艺，以便使制品具有较好的经济性。 4、 在成本方面：要考虑注射制品的利润率、 年产量、原料价格、使用寿命和更换期限， 尽可能降低成本。 § 2塑料制品的收缩 塑料制品在成型过程中存在尺寸变小的收缩现象，收缩的大小用收缩率表示。 专 100% 式中S ――收缩率; L0——室温时的模具尺寸; L ――室温时的塑料制品尺寸。 影响收缩率的主要因素有: （1）成型压力。型腔内的压力越大，成型后的收缩越小。非结晶型塑料和结晶型塑料的收缩率随内压的增 大分别呈直线和曲线形状下降。 （2）注射温度。温度升高，塑料的膨胀系数增大，塑料制品的收缩率增大。但温度升高熔料的密度增大, 收缩率反又减小。两者同时作用的结果一般是，收缩率随温度的升高而减小。 （3）模具温度。通常情况是，模具温度越高，收缩率增大的趋势越明显。 1.1 塑料制品设计的一般程序 有利于充模、排气、补缩，同时能适应高效冷却硬化（热塑性塑 等。 特别是抽芯与脱出制品的复杂程度。同时应充分考虑模具零件的
塑料件通用设计规范 （发布日期：2011-05-7） 1范围 本规范适用于空调器产品中使用的塑料件，其他产品可参考使用。 2相关标准 2.1塑料材料标准 见企业标准05原材料 2.2塑料件公差标准 QJ/T 10628-1995 塑料制件尺寸公差 3常用塑料件的材料特性及选用 3.1常用塑料件的材料名称及主要特性 a)ABS：为丙烯腈（A）、丁二烯（B）和苯乙烯（S）共聚物，具有良好的综合机械性能，易于成型， 使用温度-40℃～100℃，广泛用作外观件和一般结构件。有耐候ABS、阻燃ABS、增强ABS、抗静电ABS，ABS/PC合金等； b)HIPS：改性聚苯乙烯，目前已部分取代ABS材料，对放射线的抵抗力在所有塑料中最强，使用温度 -30℃～80℃，HIPS表面硬度、冲击强度、弯曲强度较ABS有轻微的降低，脆性易裂，设计时应特别注意防止开裂。有阻燃HIPS、增强HIPS、高光HIPS； c)PP：聚丙烯，机械性能好，特别是刚性及延展率好，耐高温，可在120℃下长期使用，耐磨性稍差， 收缩率大，易产生缩孔、凹痕、变形等缺陷，注塑件尺寸精度难保证。有改性PP、耐候PP，PP+波纤； d)PC：聚碳酸酯，综合性能良好，透光率高，耐高温，可在130℃下长期使用，但耐疲劳强度低， 容易开裂，常用作透明件或装饰件。有阻燃PC、增强PC； e)PA：聚酰胺（尼龙），机械性能优良，是一种自润滑材料，长期使用温度不超过80℃，注塑件尺寸 精度难保证，易产生缩孔、凹痕、变形等缺陷，常用作传动件和耐磨件如轴承、齿轮、凸轮、滑轮、衬套、铰链等。 f)POM：聚甲醛，机械性能优异，长期使用温度为100℃，注塑件尺寸稳定性较好，可制造较精密的 零件，能替代钢、铜、铝、铸铁等金属材料制件。 3.2材料选用： a)外观件：选用机械性能良好、尺寸稳定性及外观质量好的塑料，有ABS、HIPS； b)内部一般结构件：选用机械性能良好、尺寸稳定性的塑料，有ABS、PS、PP； c)透光及装饰件：要求塑料具有较高的透光度及透明度，有ABS、PC、PVC、AS； d)耐磨擦件：选用机械性能优良的塑料，有POM、PA； e)电控电器结构件：要求阻燃，并具有一定的强度，有阻燃ABS、阻燃PP；
编号 代替 密级商密×级▲汽车工程研究院设计技术规范 塑料油箱盖设计技术规范 Regulation of Flat,Fuel Fill Designing 2006-09-30制订2006-10-30发布 长安汽车工程研究院
前言 汽车的自主开发是中国汽车业健康发展的必经之路。也是长安车的生存之本。随着能源的紧缺，降低汽车自身的重量已经成为汽车销售的一大卖点，使得塑料材料的应用也越来越广泛；再加上消费者对外观要求的提高，也进一步使得塑料制品的应用成为一种时尚。本规范就是在使用塑料油箱盖的前提下对其设计的思路进行探讨。如有不正确的地方还请多多指教。 本规范由汽车工程研究院车身所负责起草； 本规范由汽车工程研究院项目处进行管理和解释； 本规范主要起草人员：苏建波、苏忠 编制： 校核： 审定： 批准： 本规范的版本记录和版本号变动与修订记录 塑料油箱盖设计技术规范 1 适用范围 本规范适用于长安汽车股份有限公司开发的乘用车、商用车塑料油箱盖（以下简称油箱盖）的设计。 本规范规定了塑料油箱盖在开发设计过程中应遵守一些基本原则和标准，规定了塑料油箱盖开发的一般过程、材料的选择、结构及生产工艺、涂装工艺等。 2 引用标准
下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。 GB11566—1995 轿车外部凸出物 3 设计内容 3.1 设计输入 3.1.1 市场定位及设计任务书 根据塑料油箱盖的控制形式一般可分为以下三类： 1、电机自动式控制：此控制方式需要一个小的电机作为油箱盖的开关控制，操作简便，容易控制，但其价格昂贵，结构复杂，一般用于高档轿车上； 2、手动拉索式控制：其控制方式是采用一根拉索进行开关控制，结构较为简单，价格比较适中，但零部件相对较多，适用于中档轿车； 3、手拨式开关控制：此控制形式无需其他任何辅助设备，结构简单，价格低廉，但造型必须设计一个扣手结构，适用于低档经济型轿车。 考虑到本公司在实际车型中的运用情况，本规范主要就手拨式开关控制方式进行详细说明。 3.1.2效果图构造分析 根据造型部门所绘制的效果图进行工程化可行性分析，并提交分析报告，主要包括以下内容： （1）间隙、断差是否影响设计装配要求：间隙推荐值为2.5±1.0mm ，断差推荐值为0.5±1.0mm ；对于手拨式开关控制的类型，其扣手处与车身的最小间隙推荐值为12+3-0 mm 。 （2）初步评估人机工程及法规的满足情况，其中油箱盖的位置和尺寸需要满足以下要求（如图一）： 3.1.3主断面绘制 塑料油箱盖一般由以下几个部件构成：油箱盖、固定盒以及密封条（如图二）。固定盒可以根据车身的结构制作成大盒体和小盒体，密封条根据需要可以安装在油箱盖上也可以安装在固定盒上。根据油箱盖A 级面以及车身、闭锁器（包括锁止机构的实现方式）、油管的信息进行主断面的绘制（如图三）。在主断面完成后必须对其进行运动校核，确认主断面是否符合要求。主断面必须明确以下问题： （1）各零部件之间的搭接关系：为了方便装配，减少装配的环节，塑料油箱盖与车身一般都是采用卡接的结构形式； （2）油箱盖的运动分析：详细的运动分析能够避免油箱盖与其他零部件的运动干涉，为后期的3D 制作提供保证； （3）各零部件之间的间隙断差值。 工程化设计 油箱盖 密封条图一 B
汽车设计- 汽车缓冲块设计规范模板XXXX发布
汽车缓冲块设计规范 1 范围 本规范结合公司现有车型缓冲块的型号及应用情况，规定了缓冲块的术语、材料、成本、种类规格、设计原则及技术要求。 本规范适用于公司设计生产的所有车型的缓冲块。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 Q/ZTB 07.005 汽车密封用EPDM材料要求 Q/ZTB 07.021 聚酰胺（PA）类材料技术要求 3 术语和定义 下列术语和定义适用于本文件。 3.1 缓冲块 本规范中的缓冲块是指布置于车门和车身之间、发动机盖与车身之间、背门（行李箱盖）与车身之间、加油口盖与车身之间，在车门、发动机盖、背门（行李箱盖）、加油口盖关闭时，通过弹性压缩形式吸收门盖关闭时传送到车身上的冲击载荷，起到防过关作用的弹性体，其中发动机盖缓冲块和背门（行李箱盖）缓冲块还可以起到支撑发动机盖和背门（行李箱盖）的作用。 3.2 缓冲块的有效高度 缓冲块的有效高度是指在缓冲块安装到钣金并调节完成之后，缓冲块露出部分末端平面到安装面之间的距离。 3.3 卡入式缓冲块 缓冲块通过卡入钣金孔来固定，其与钣金的配合关系如图1所示。一般卡入式缓冲块高度不可调节，通用性较差，但是安装后可靠性好，通常用于车门缓冲块上。
图1 卡入式缓冲块与钣金的配合关系 图2 旋入式缓冲块与钣金的配合关系 3.4 旋入式缓冲块 缓冲块通过螺纹旋入钣金孔来固定，其与钣金的配合关系如图2所示，旋入式缓冲块不需太复杂的结构即可调整安装高度，具有更好的通用性。 4 材料和成本 缓冲块材料通常为EPDM ，为了品相美观，我公司在新车型上开发了多款EPDM 橡胶垫与PA66塑料底座复合装配的缓冲块，其典型结构如图3所示： 图3新款缓冲块造型 缓冲块的成本主要包括：1、人工成本2、材料成本 3、模具成本 4其它成本（能耗费、包装运输费+管理费+销售成本+税费），各部分成本所占比例大约如表1所示。EPDM 橡胶垫+PA66塑料底座复合装配的缓冲块，因为增加了PA66材料和注塑模具，在总价上大约增加20%到50%左右。 表1 缓冲块的成本构成 EPDM 橡胶垫 PA66塑料底座
一形状和结构的简化 制品的形状和结构的复杂显然增加了模具结构的复杂性，加大了模具制造的难度，最终将影响产品性能的不稳定性和经济成本。而从工艺角度考虑，形状和结构设计得越简单，熔体充模也就越容易，质量就越有保证。 理想的产品简洁化设计应当是：①有利于成型加工；②有利于降低成本，节约原材料；③有利于体现简洁、美观的审美价值；④符合绿色设计的原则。 以下是简化设计的一些建议和提示。 （1） 结构简单，形状对称，避免不规则的几何图形； （2） 避免制件侧孔和侧壁内表面的凹凸形状设计，制件侧壁孔洞和侧壁内表面的凹凸形状对某些成型工艺来说是困难的，需要在制品成型后进行二次加工。 汽车内外饰（塑料件）产品 结构设计原则
例如对于注塑件 来说，模具结构 上就要采用比较 复杂的脱模机构 才能对制件进行 脱模。通常，侧向孔要用侧向的分型和 抽芯机构来实现，这无疑会使模具结构 变得复杂。为了避免在模具结构设计上 增加复杂性，可以对这类制品进行设计 上的改进，图5-16所示是避免侧向抽芯 的设计。 （3） 尺寸设计要考虑成型的可能性， 不同的成型工艺对制件的尺寸设计，包 括尺寸大小，尺寸变化会有一定的限制。 二、壁厚均一的设计原则 在确定壁厚尺寸时，壁厚均一是一 个重要原则。该原则主要是从工艺角度以及由工艺导致的质量方面的问题而提出来的。均匀的壁厚可使制件在成型过程中，熔体流动性均衡，冷却均衡。壁薄部位在冷却收缩上的差异，会产生一定的收缩应力，内应力会导致制件在短期之内或经过一个较长时期之后发生翘曲变形。图5-17是由壁厚不均匀造成制件翘曲变形的一个例子，图5-18是在不均
匀壁厚部位设置圆孔，由于收缩不均匀，难以称为正圆。 以下是壁后不均匀时常用的三种处置办法： （1）厚薄交接处的平稳过渡，当制件厚度不可避免需设计成不一致时，在厚薄交接处应逐渐过渡，避免突变，厚度比例变化在一合适的范围（一般不超过3：1）。某些成型工艺可以是例外，例如结构发泡注射成型和气辅注射成型。 壁厚过渡形式如图5-19所示，图中（a）为阶梯式过渡，应尽力避免；（b）为锥形过渡，比较好；（c）是圆弧过渡，应是最好的。 （2）将尖角改为圆角处理，两个壁厚相同的壁面成直角的连接，破坏了壁厚均一的原则。如图5-20所示，转角处的最大厚度是壁厚的1.4倍，如果将内角处理成圆角而外角仍是直角，则在转角处的最大厚度（W）可增加到壁 厚的1.6-1.7倍。正 确的设计应是内外 角均进行圆角处

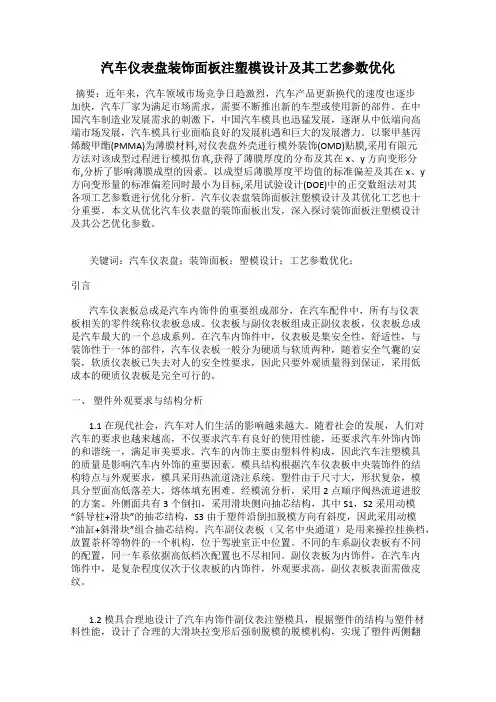

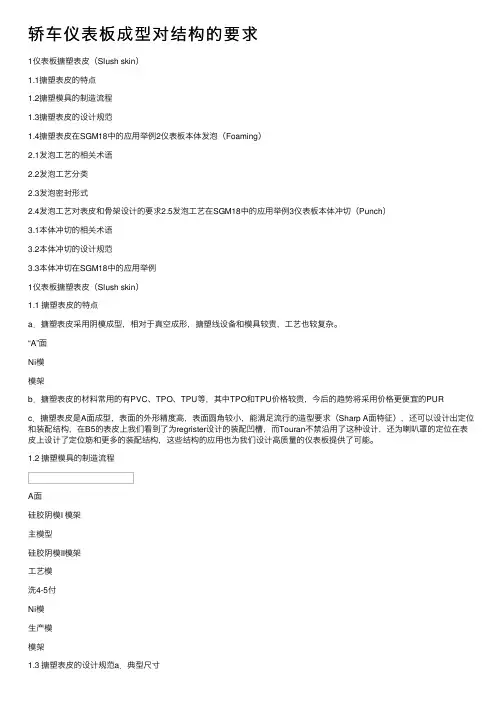

汽车仪表板设计方法仪表板是汽车内饰中结构最为复杂 , 零部件数量最多的总 成零件。仪表板的外观质量和风格决定了客户对整车内饰的 评价，它包括了许多功能性的零件，如组合仪表、音响娱乐系 统、各种电器开关、空调控制器等等零件，同时在仪表板设计 上还涉及到许多安全法规的要求，如驾驶员可视区域的要求、 头部撞击的要求、膝部撞击的要求等。所以仪表板的设计有 着较高的设计难度。 1、仪表板零件简介 仪表板总成是汽车座舱系统(COCKPIT) 的重要组成部分，它 包含的零部件种类和数量要看座舱系统的具体结构和对它 如何划分，一般而言，仪表板总成由以下几部分组成： 1.仪表板本体，它是座舱系统的载体和框架。从触感上 可分为硬塑仪表板和软化仪表板。硬塑仪表板一般用 于低价的家庭用车，如CORSA 仪表板和秦川仪表板。为 了提高仪表板的外观质量（大型注塑件上易产生注塑 缺陷）和触感，常常在仪表板的表面喷涂软触漆。另一 类是软化的仪表板，可以通过发泡材料在表皮和骨架 之间发泡，或是将带有泡沫背基的表皮复合到仪表板 骨架上来达到软化的效果。第一种方式可以制造形状 复杂的仪表板，外观和触感较好，但模具、设备的投入 较大；第二种方式只适应于较平坦的仪表板，泡沫的背 基一般为3－4 毫米，但工艺简单，投入较少。 2.各种电器仪表、开关及音响娱乐系统。这些都是一些 功能性的零件，如组合仪表、车灯开关、收音机、保险 盒、继电器盒等
3. 通 风 系 统， 主 要 由 空 调 机、 空 调 控 制 器、 各 种 风 道 和 出 风 口 组 成， 提 供 汽 车 除 霜 除 雾 功 能 及 车 内 环 境 温 度 控 制。 4. 副 驾 驶 侧 安 全 气 囊， 它 是 现 代 汽 车 必 备 的 安 全 设 备， 通 常 气 囊 系 统 由 气 体 发 生 器、 气 袋、 安 装 金 属 框 架、 气 囊 导 向 框 架 和 气 囊 盖 板 组 成。 现 流 行 没 有 气 囊 盖 板 的 气 囊， 它 是 用 激 光 切 割 仪 表 板 的 背 面，POLO 和AUDI A6 的 仪 表 板 就 是 无 缝 气 囊。 5. 手 套 箱 和 各 种 储 物 盒 6. 各 种 各 样 的 装 饰 面 板 7. 金 属 加 强 粱， 加 强 粱 承 受 了 座 舱 系 统 各 个 零 件 的 载 荷， 包 括 气 囊 发 射 的 动 载 荷 及 转 向 管 柱、 方 向 盘、 收 音 机、 组 合 仪 表 、 手 套 箱 等 的 静 载 荷。 所 以COCKPIT 都 有 强 大 的 加 强 粱。 8. 各 种 各 样 的 电 子 线 束. 以 上8 部 分 零 件 再 加 上 方 向 盘 和 转 向 结 构， 就 是 一 个 完 整 的COCKPIT 系 统 了。COCKPIT 可 以 在 仪 表 板 生 产 厂 家 进 行 预 装 配， 然 后 以 模 块 的 形 式 安 装 到 整 车 上， 可 以 减 少 整 车 厂 装 配 线 的 长 度， 提 高 效 率， 降 低 成 本， 是 目 前 国 际 上 流 行 的 生 产 方 式。 二、仪 表 板 的 设 计 流 程 Styling design Engineering & packaging Modeling & make engineering 1.市 场 调 查、 客 户 需 2.设 计 风 格 定 位 3.造 型 方 案 初 始 效 果 图 4. 最 终 完 善 效 果 图 5. TAPE DRAWING 6. 完 成rough surface 7. 制 作sitting buck & 8. 扫 描clay 模 型 11.假 人 布 置 12.人 体 工 程 学 研 究 13.仪 表 板 结 构 布 置（5 个 主 断 面） 14.产 品 结 构 设 计（BAP 设 计） 15.产 品 零 件 造 型 16.产 品 工 程 图 纸 输出信息 输出信息
精心整理 汽车规范化设计 （2015年修订） 一、表面处理： 1.1、表面处理的种类： 除油、除锈、磷化、铝件的阳极氧化处理（阿诺金）、铝件的化学氧化处理、镀铬、 镀锌（白锌、兰白锌、彩锌、黑锌、绿锌等）、油漆（烤漆、电泳、光固化、喷塑等） 1.2 T 镀 1 2 3 4 1、橡胶件材料的选用 1.1、缓冲类：橡胶：CA5362-HG/T2196-1991（油箱前减震垫） 1.2、固定类：橡胶：CA5373-HG/T2196-1991（侧盖垫圈、胶套） 1.3、油封类：橡胶BG76632-HG/T2196-1991（减震器内油封） 1.4、耐磨橡胶：橡胶：AA-5373-HG/T2196-1991（链条护卡） 1.5、水管橡胶：橡胶EPM5015-16-GB/T7548-1987（水冷车水管） 1.6、油管橡胶：橡胶NBR2717-7-GB/T9569-1988（油箱出油管） 1.7、轮胎：3.00-18-4PR-GB518-1991 2、铝合金材料的选用 2.1、后扶手：ZL102-SB-T/Ⅱ-GB/T1173-1995
2.2、链轮毂、后制动器：ZL111-T6-Ⅱ-GB/T1173-1995 2.3、上联板、后减震器上部：YL112-GB/T15115-1994 2.4、辐条轮毂：ZL111-GB/T1173-1995 2.5、铝合金轮：ZL101A-T6-Ⅱ-GB/T1173-1995 2.6、铭牌铝板：铝板8A06-O0.5GB/T3880-1997 2.7、铜棒：HPb63-3GB/T5232-1985 3、通用板材、管材的选用 3.1、低碳钢丝：WCD-2.00-GB/T343-1994 碳素弹簧钢丝：钢丝3-11-GB/T342-1997/70-C-GB/T4357-1989 常用三弹簧：3-11-GB/T342-1997/65Mn-C-GB4358-1995 3.2、冷扎薄钢板：薄钢板（常用0.8、1、1.5、2、2.5、3、4） 3.3 钢板 3.4 3.5 3.6 圆钢 3.7 圆钢 3.8 3.9 3.10 3.11 3.12 3.13 3.14 3.15、制动盘：2Cr13-GB1220-1992 3.16、钢球 4.7625-GB/T308-1984/GCr15-YB/T9-1980 3.17、方向柱：20GB/T699-1999 3.18、下联板：35-GB/T699-1999（锻件，不能用铸钢件） 3.19、反射器底板：PVC（硬），面板PC。 3.20、圆钉φ3×70-YB/T5002-1993 4、塑料： 4.1、聚丙烯：PPH-M-045-GB/T12670-1990 种类：PPH-M-012；PPH-M-022；PPH-M-022-A；PPH-M-045；PPH-M-075；PPH-M-105；PPB-MP-022； 4.2、ABS树脂：ABS-1-XN.095-15-250-2-GB/T12672-1990 种类：ABS-1，GN，095-15-150-2.5；ABS-1，GN，095-15-150-2；
