设计手册20010905最新版..

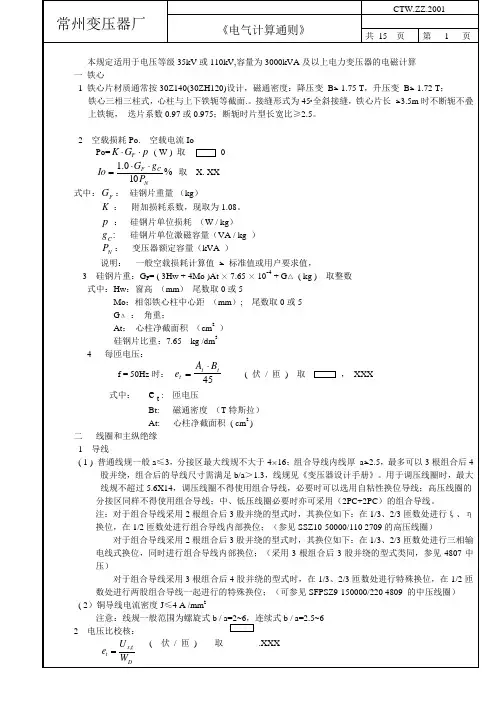

《电气计算通则》110kV及以下TR适用

张中编制

常州变压器厂设计处

2001.9.5

《电气设计通则》附录CTW.ZZ.2001 共17页第13页

《电气计算通则》附录CTW.ZZ.2001 共17 页第14页

铁心距离最小为25；低压线圈为110 kV时线圈至铁心距离最小为50；

又附：《常用导线尺寸》

常用厚度a（mm）：（1.4、1.5、1.6）、[1.7、1.8、1.9、2.0、2.12、2.24]、{2.36、2.5、2.65、2.80、3.0、

3.15、3.35、3.55、3.75}、＜

4.0、4.25、4.5、4.75、

5.0、5.3、5.6＞；

常用高度b（mm）：4.0、4.25、4.5、4.75、5.0、5.3、5.6、6.0、6.3、6.7、7.1、7.5、8.0、8.5、9.0、9.5、

10.0、10.6、11.2、11.8、12.5、13.2、14、15、16；

（）中S=a×b-0.215，r=0.50；[ ]中S=a×b-0.36，r=0.65；{ }中S=a×b-0.55，r=0.80；＜＞中S=a×b-0.86，r=1.0；
