(胶体金法)生产工艺规程模板

胶体金免疫层析法生产
胶体金免疫层析法的生产过程如下：
1.将蛋白质置入透析袋中，然后直接放入双蒸水或极低浓度的盐水
中（0.005mol/l NaCl，pH7.0）进行透析。

2.去除蛋白质中的沉淀。

长期低温保存的蛋白质或4℃较长时间保
存的抗体，特别是在浓度高于2mg/ml的情况下，很容易形成聚合物。

这些聚合物对标记过程及免疫金探针的稳定性有一定影响，因此，在标记之前需要离心以除去这些聚合物。

3.确定最佳pH值。

一般认为，当pH值等于或稍偏碱于蛋白质等电
点时（pH=PI+0.5pH），蛋白质呈电中性，此时蛋白质分子与胶体金颗粒相互间的静电作用较小，但蛋白质分子的表面张力却最大，处于一种微弱的水化状态，较易吸附于金颗粒的表面。

由于蛋白质分子牢固地结合在金颗粒的表面，形成一个蛋白层，阻止了胶体金颗粒的相互接触，而使胶体金处于稳定状态。

如果低于蛋白质的等电点时，蛋白质带正电荷，胶体金带负电荷，二者极易静电结合形成大的聚合物。

以上是胶体金免疫层析法的生产步骤，建议咨询专业人士获取更多信息。

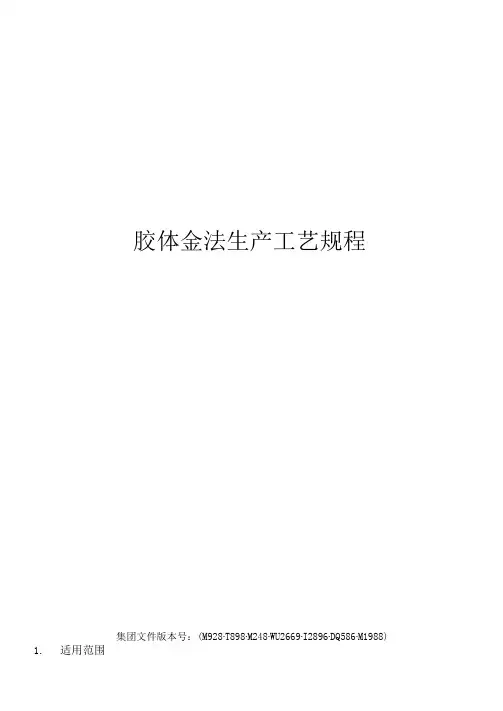

胶体金法生产工艺规程集团文件版本号：(M928∙T898∙M248∙WU2669∙I2896∙DQ586∙M1988) 1.适用范围适用于乙型肝炎病毒表面抗体检测试剂盒（胶体金法）的生产和质量控制。

2.职责研发部：制定本规程。

生产管理部：执行本规程质量管理部：按本规程执行，监督本规程的执行情况。

3.内容3. 1.依据《乙型肝炎病毒表面抗体检测试剂（胶体金法）》产品标准3. 2.产品名称、剂型、规格3.2. 1名称：（1）商品名：乙型肝炎病毒表面抗体检测试剂（胶体金法）（2）英文名：DiagnOStiC Kit for AntibOdy to HePatitis B SUrfaCeAntigen（COlIOidaI GOld ImmUnOChrOmatagraphic ASSay）（3）汉语拼音名：YiXing Ganyan BingdU BiaOmian Kangti JianCe Shiji（Jiaotijin Fa）3. 2. 2.类型:三类6840体外诊断试剂。

3. 2. 3.规格:100T/盒（25T/筒*4筒）（无卡）；25袋/盒（1支/袋）、50袋/盒（1 支/袋）3. 3.产品概述乙型肝炎病毒表面抗体检测试剂（胶体金法）采用胶体金免疫层析分析原理、双抗原夹心法，在玻璃纤维纸上预包埋金标记重组乙型肝炎病毒表面抗原，在硝酸纤维素膜上检测线（T）和质控线（C）分别包被重组的乙型肝炎病毒表面抗原和羊抗兔血G。

当检测样本为阳性时，样本中的乙肝病毒表面抗体与胶体金标记的重组乙肝病毒表面抗原结合形成复合物，由于层析作用复合物沿纸条向前移动，经过检测线（T）时与预包被的重组乙肝表面抗原反应，形成免疫复合物而显现红色条带，游离金标记的兔IgG 则在质控线（C ）与羊抗兔IgG 结合显现红色条带。

阴性样 本则仅在质控线（C ）显色。

3. 4.试剂盒组成、储存、有效期 3. 4. 1.试剂盒组成：3.4.2储存条件：2-3O OC 保存。

胶体金检测试纸生产工艺本项目主要从事犬、猫传染病抗体胶体金检测试纸的生产，以微孔滤膜为固相载体，膜上包被已知抗体，待加入检测样本后，经毛细管虹吸作用或微孔滤膜的渗滤作用，使标本中的抗体与膜上包被的抗体或抗原结合，再通过胶体金标记物与复合物反应，可形成肉眼可见的红色产物。

目前应用最为广泛的胶体金免疫技术有侧向横流模式，又称金标免疫层析法（ImmUnOgoIdChrOmatograPhyASsay,GICA ）O金标免疫层析法试纸条主要是通过毛细管虹吸作用反应,它由以下几部分组成:样品垫、胶体金垫、NC 膜（硝酸纤维素膜）、吸水滤纸、以及PVC 底板，NC 膜（硝酸纤维素膜）上包括一条检测线（T 线）和一条质控线（C 线）一次层叠起来，如下图所示：图3 金标免疫层析法示意图在吸水材料的牵引下，待测抗原在试条上向上走，首先与金标抗体结合成抗原抗体复合物，抗原抗体复合物上行到检测线时，被测抗原的另一结合位点与包被在此处的单抗结合，形成两个抗体结合一个抗原（双抗体夹心）的金标复合物，因有金颗粒在此沉积，故T 线显红色。

未结合抗原的金标抗体上行到C 线时，与“抗金标抗体”结合，所以C 线也显红色。

检测结果判定：T 线与C 线均显线，表明检测结果为阳性；C 线显线，T 线不显，表明结果为阴性。

若C 线不显线，则检测结果无效。

工艺流程如下所示：NC«（跚咬纤假素膜）PVC 底板 测试线（TtK 1）M 析方向样品稀释液噪声：N ；一般固体废物：不合格品(S1)；废防粘纸(S2)；边角料(S3)；废包装物(S4)；危险废物：废一次性滴管(S5)玻璃器具清洗废水(S6)；玻璃器具淋洗废水(S7)；超声波清洗废水(S8)、超声波冲洗废水(S9)o图4胶体金检测试纸生产过程示意图工艺流程简述： (1)检测：外购硝酸纤维素膜、金结合垫、吸水垫、样品垫均人工目视进行检验。

①硝酸纤维素膜：人工目视干燥后的包被膜表面应洁净、无污染、破损等，如有，需用笔标出。

人绒毛膜促性腺激素胶体金生产流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!揭秘人绒毛膜促性腺激素胶体金的生产流程人绒毛膜促性腺激素（Human Chorionic Gonadotropin，简称hCG）胶体金是一种在生物医学领域广泛应用的检测试剂，主要用于早期妊娠检测、生殖系统疾病诊断等。

胶体金免疫试纸条工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!胶体金免疫试纸条的工艺流程详解胶体金免疫试纸条是一种广泛应用于医疗、食品安全检测、环境监测等领域的快速检测工具，其原理是基于抗原抗体反应和胶体金标记技术。

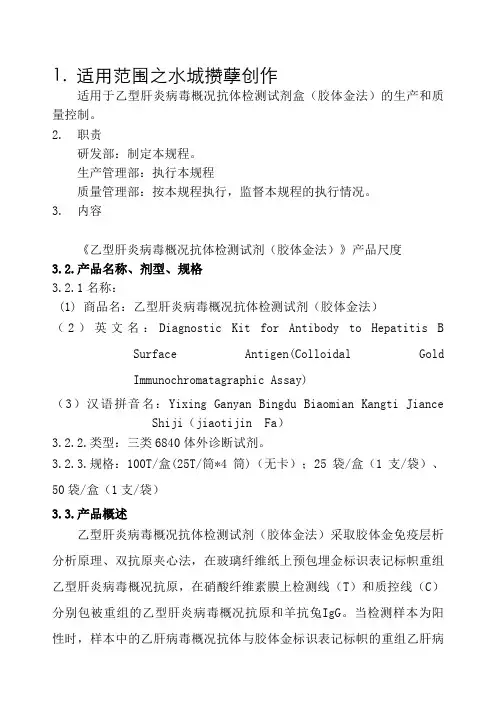

1. 适用范围之水城攒孽创作适用于乙型肝炎病毒概况抗体检测试剂盒（胶体金法）的生产和质量控制。

2. 职责研发部：制定本规程。

生产管理部：执行本规程质量管理部：按本规程执行，监督本规程的执行情况。

3. 内容《乙型肝炎病毒概况抗体检测试剂（胶体金法）》产品尺度3.2.产品名称、剂型、规格3.2.1名称：(1) 商品名：乙型肝炎病毒概况抗体检测试剂（胶体金法）（2）英文名：Diagnostic Kit for Antibody to Hepatitis B Surface Antigen(Colloidal GoldImmunochromatagraphic Assay)（3）汉语拼音名：Yixing Ganyan Bingdu Biaomian Kangti Jiance Shiji（jiaotijin Fa）3.2.2.类型：三类6840体外诊断试剂。

3.2.3.规格：100T/盒(25T/筒*4筒)（无卡）；25袋/盒（1支/袋）、50袋/盒（1支/袋）3.3.产品概述乙型肝炎病毒概况抗体检测试剂（胶体金法）采取胶体金免疫层析分析原理、双抗原夹心法，在玻璃纤维纸上预包埋金标识表记标帜重组乙型肝炎病毒概况抗原，在硝酸纤维素膜上检测线（T）和质控线（C）分别包被重组的乙型肝炎病毒概况抗原和羊抗兔IgG。

当检测样本为阳性时，样本中的乙肝病毒概况抗体与胶体金标识表记标帜的重组乙肝病毒概况抗原结合形成复合物，由于层析作用复合物沿纸条向前移动，经过检测线（T）时与预包被的重组乙肝概况抗原反应，形成免疫复合物而显现红色条带，游离金标识表记标帜的兔IgG则在质控线（C）与羊抗兔IgG结合显现红色条带。

阴性样本则仅在质控线（C）显色。

3.4.试剂盒组成、储存、有效期3.4.1.试剂盒组成：3.4.2储存条件：2-30℃保管。

3.4.3.有效期：24个月。

3.5.生产工艺流程图文件末（23页）。

3.6.生产工艺过程及工艺条件根据以下各配方，按各相关试剂配制作业指导书进行配制。

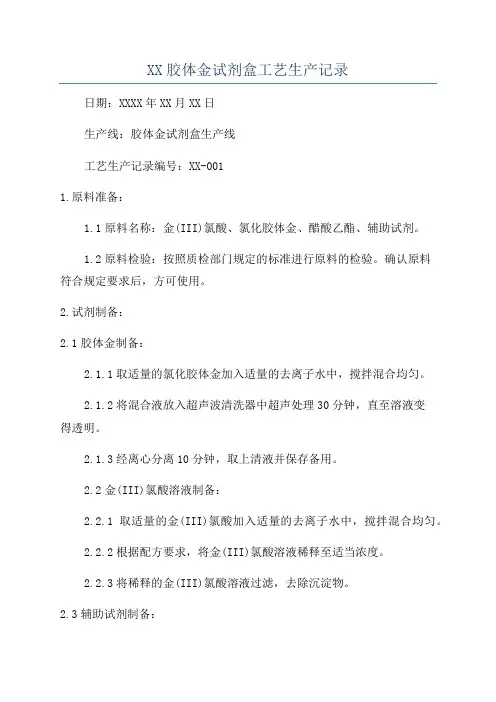

XX胶体金试剂盒工艺生产记录日期：XXXX年XX月XX日生产线：胶体金试剂盒生产线工艺生产记录编号：XX-0011.原料准备：1.1原料名称：金(III)氯酸、氯化胶体金、醋酸乙酯、辅助试剂。

1.2原料检验：按照质检部门规定的标准进行原料的检验。

确认原料符合规定要求后，方可使用。

2.试剂制备：2.1胶体金制备：2.1.1取适量的氯化胶体金加入适量的去离子水中，搅拌混合均匀。

2.1.2将混合液放入超声波清洗器中超声处理30分钟，直至溶液变得透明。

2.1.3经离心分离10分钟，取上清液并保存备用。

2.2金(III)氯酸溶液制备：2.2.1取适量的金(III)氯酸加入适量的去离子水中，搅拌混合均匀。

2.2.2根据配方要求，将金(III)氯酸溶液稀释至适当浓度。

2.2.3将稀释的金(III)氯酸溶液过滤，去除沉淀物。

2.3辅助试剂制备：2.3.1根据配方要求，取适量的辅助试剂。

2.3.2将辅助试剂加入适量的去离子水中，搅拌混合均匀。

3.试剂包装：3.2清洗包装容器，确保无杂质。

3.3将制备好的胶体金、金(III)氯酸溶液和辅助试剂分别装入相应的包装容器中。

3.4封装容器，确保密封性能良好。

4.质检：4.1取样检测：4.1.1从生产线中随机取样，每批次取样数量按照质检部门的标准进行抽样。

4.1.2将样品送往质检部门进行金属离子浓度的检测。

4.1.3检测结果应符合产品技术要求。

4.2外观检查：4.2.1检查产品外包装的完整性和印刷质量，并进行记录。

4.2.2检查产品内部的试剂包装是否密封良好，无渗漏等问题，并进行记录。

4.3性能测试：4.3.1取产品中的试剂，按照产品说明书进行操作，检测其性能是否符合要求。

4.3.2检测结果应符合产品技术要求。

5.生产记录填写：5.1填写生产日期、生产线、工艺生产记录编号等基本信息。

5.2记录每个环节的操作步骤、操作人员、原料批号、生产数量等详细信息。

5.3记录质检过程中的检测结果，并签字确认。

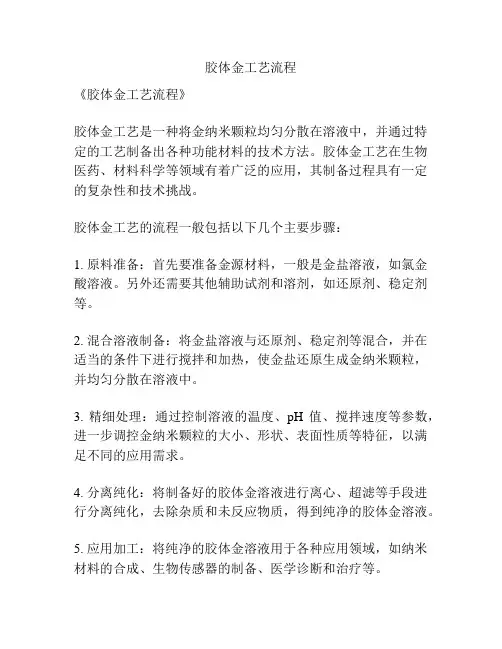

胶体金工艺流程
《胶体金工艺流程》
胶体金工艺是一种将金纳米颗粒均匀分散在溶液中，并通过特定的工艺制备出各种功能材料的技术方法。

胶体金工艺在生物医药、材料科学等领域有着广泛的应用，其制备过程具有一定的复杂性和技术挑战。

胶体金工艺的流程一般包括以下几个主要步骤：
1. 原料准备：首先要准备金源材料，一般是金盐溶液，如氯金酸溶液。

另外还需要其他辅助试剂和溶剂，如还原剂、稳定剂等。

2. 混合溶液制备：将金盐溶液与还原剂、稳定剂等混合，并在适当的条件下进行搅拌和加热，使金盐还原生成金纳米颗粒，并均匀分散在溶液中。

3. 精细处理：通过控制溶液的温度、pH值、搅拌速度等参数，进一步调控金纳米颗粒的大小、形状、表面性质等特征，以满足不同的应用需求。

4. 分离纯化：将制备好的胶体金溶液进行离心、超滤等手段进行分离纯化，去除杂质和未反应物质，得到纯净的胶体金溶液。

5. 应用加工：将纯净的胶体金溶液用于各种应用领域，如纳米材料的合成、生物传感器的制备、医学诊断和治疗等。

胶体金工艺流程所涉及的操作技术和设备要求较高，需要在严格的实验室环境和专业的操作人员指导下进行。

同时，由于金纳米颗粒的特殊性质和应用前景，胶体金工艺受到了广泛的研究和关注，未来还将有着更加广阔的发展前景。

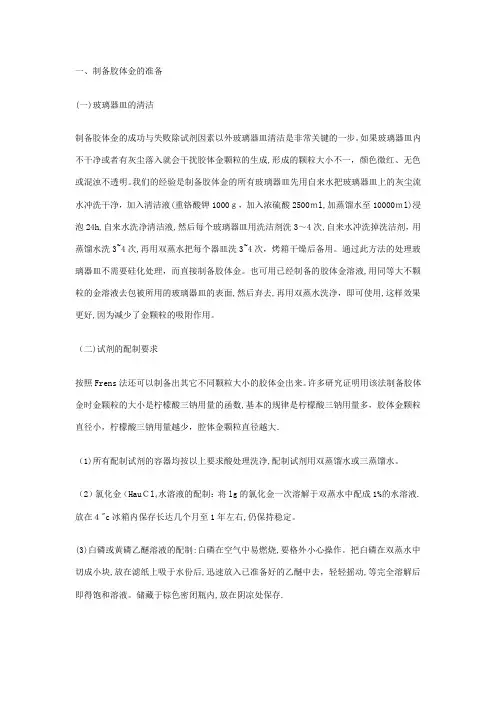

一、制备胶体金的准备(一)玻璃器皿的清洁制备胶体金的成功与失败除试剂因素以外玻璃器皿清洁是非常关键的一步。

如果玻璃器皿内不干净或者有灰尘落入就会干扰胶体金颗粒的生成,形成的颗粒大小不一，颜色微红、无色或混浊不透明。

我们的经验是制备胶体金的所有玻璃器皿先用自来水把玻璃器皿上的灰尘流水冲洗干净，加入清洁液(重铬酸钾1000ｇ，加入浓硫酸2500ｍl,加蒸馏水至10000ｍl)浸泡24h,自来水洗净清洁液,然后每个玻璃器皿用洗洁剂洗3～4次,自来水冲洗掉洗洁剂，用蒸馏水洗3~4次,再用双蒸水把每个器皿洗3~4次，烤箱干燥后备用。

通过此方法的处理玻璃器皿不需要硅化处理，而直接制备胶体金。

也可用已经制备的胶体金溶液,用同等大不颗粒的金溶液去包被所用的玻璃器皿的表面,然后弃去,再用双蒸水洗净，即可使用,这样效果更好,因为减少了金颗粒的吸附作用。

（二)试剂的配制要求按照Frens法还可以制备出其它不同颗粒大小的胶体金出来。

许多研究证明用该法制备胶体金时金颗粒的大小是柠檬酸三钠用量的函数,基本的规律是柠檬酸三钠用量多，胶体金颗粒直径小，柠檬酸三钠用量越少，腔体金颗粒直径越大．（1)所有配制试剂的容器均按以上要求酸处理洗净,配制试剂用双蒸馏水或三蒸馏水。

（2）氯化金（HauＣl4水溶液的配制：将lg的氯化金一次溶解于双蒸水中配成1%的水溶液.放在４"c冰箱内保存长达几个月至1年左右,仍保持稳定。

(3)白磷或黄磷乙醚溶液的配制:白磷在空气中易燃烧,要格外小心操作。

把白磷在双蒸水中切成小块,放在滤纸上吸于水份后,迅速放入已准备好的乙醚中去，轻轻摇动,等完全溶解后即得饱和溶液。

储藏于棕色密闭瓶内,放在阴凉处保存.柠檬酸三钠还原法(Frｅns １９７3）此方法是由Ｆrens在19７3年创立的，制备程序很简单,胶体金的颗粒大小较一致，广为采用。

该法一般先将０.01%的ＨAuCl4溶液加热至沸腾,迅速加入一定量1%柠檬酸三钠水溶液，开始有些蓝色，然后浅蓝、蓝色,再加热出现红色,煮沸7～1０min出现透明的橙红色。

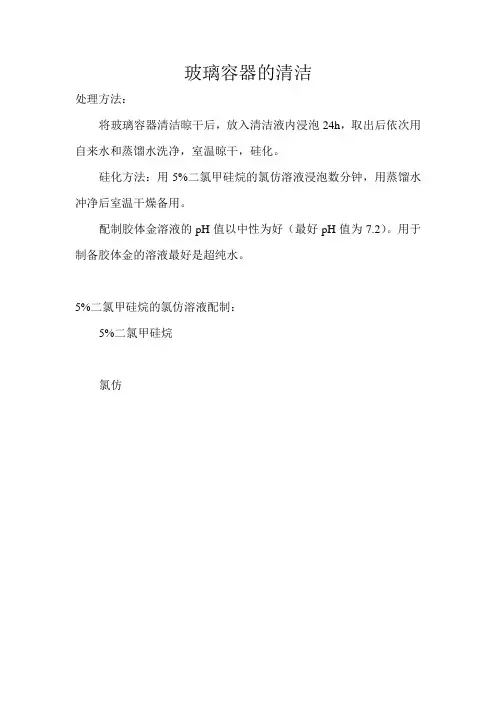

玻璃容器的清洁
处理方法：
将玻璃容器清洁晾干后，放入清洁液内浸泡24h，取出后依次用自来水和蒸馏水洗净，室温晾干，硅化。

硅化方法：用5%二氯甲硅烷的氯仿溶液浸泡数分钟，用蒸馏水冲净后室温干燥备用。

配制胶体金溶液的pH值以中性为好（最好pH值为7.2）。

用于制备胶体金的溶液最好是超纯水。

5%二氯甲硅烷的氯仿溶液配制：
5%二氯甲硅烷
氯仿
胶体金的制备
1、配制试剂的水用超纯水。

2、氯化金水溶液的配制：
氯金酸1g
超纯水 100ml
溶液呈黄色的透明状，无任何沉淀，保存在4℃冰箱。

3、胶体金分散颗粒的制备：（柠檬酸钠还原法）
0.01%氯金酸水溶液100ml加热煮沸再加入1%柠檬酸钠水
溶液2.5ml，继续煮沸5min，出现橙红色。

525nm有最大吸收即胶体金颗粒直径20nm。

4、1%柠檬酸钠水溶液配制：
柠檬酸三钠 1g
超纯水100ml
5、0.01%氯金酸水溶液配制：
1%氯金酸水溶液 1ml
超纯水99ml。

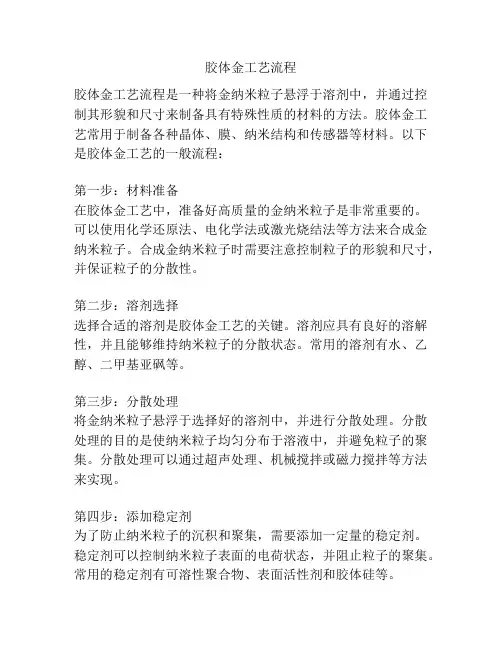

胶体金工艺流程胶体金工艺流程是一种将金纳米粒子悬浮于溶剂中，并通过控制其形貌和尺寸来制备具有特殊性质的材料的方法。

胶体金工艺常用于制备各种晶体、膜、纳米结构和传感器等材料。

以下是胶体金工艺的一般流程：第一步：材料准备在胶体金工艺中，准备好高质量的金纳米粒子是非常重要的。

可以使用化学还原法、电化学法或激光烧结法等方法来合成金纳米粒子。

合成金纳米粒子时需要注意控制粒子的形貌和尺寸，并保证粒子的分散性。

第二步：溶剂选择选择合适的溶剂是胶体金工艺的关键。

溶剂应具有良好的溶解性，并且能够维持纳米粒子的分散状态。

常用的溶剂有水、乙醇、二甲基亚砜等。

第三步：分散处理将金纳米粒子悬浮于选择好的溶剂中，并进行分散处理。

分散处理的目的是使纳米粒子均匀分布于溶液中，并避免粒子的聚集。

分散处理可以通过超声处理、机械搅拌或磁力搅拌等方法来实现。

第四步：添加稳定剂为了防止纳米粒子的沉积和聚集，需要添加一定量的稳定剂。

稳定剂可以控制纳米粒子表面的电荷状态，并阻止粒子的聚集。

常用的稳定剂有可溶性聚合物、表面活性剂和胶体硅等。

第五步：控制反应条件通过控制反应条件可以控制金纳米粒子的尺寸和形貌。

反应条件包括反应温度、反应时间和溶液pH值等。

不同的反应条件将导致不同尺寸和形状的金纳米粒子的合成。

第六步：纳米粒子沉积和固化将分散好的纳米粒子溶液浸渍到所需的基材上，并使其沉积和固化。

固化的方法可以包括烘干、热处理或化学交联等。

固化后，金纳米粒子将牢固地附着在基材上。

第七步：性能测试对制备好的材料进行性能测试。

常见的性能测试包括表面形貌观察、尺寸分析、红外光谱分析和热分析等。

通过性能测试可以评估材料的质量和性能。

综上所述，胶体金工艺流程主要包括材料准备、溶剂选择、分散处理、添加稳定剂、控制反应条件、纳米粒子沉积和固化以及性能测试等步骤。

通过控制这些步骤，可以制备出具有特殊性质的金纳米材料。

胶体金工艺在纳米技术、催化、光学等领域具有广泛的应用前景。

胶体金（纳米金Gold Nanoparticles）的详细制备步骤和注意事项胶体金的制备一般采用还原法，常用的还原剂有柠檬酸钠、鞣酸、抗坏血酸、白磷、硼氢化钠等。

下面介绍最常用的制备方法及注意事项。

１、玻璃容器的清洁：玻璃表面少量的污染会干扰胶体金颗粒的生成，一切玻璃容器应绝对清洁，用前经过酸洗、硅化。

硅化过程一般是将玻璃容器浸泡于５％二氯二甲硅烷的氯仿溶液中１分钟，室温干燥后蒸馏水冲洗，再干燥备用。

专用的清洁器皿以第一次生成的胶体金稳定其表面，弃去后以双蒸馏水淋洗，可代替硅化处理。

２、试剂、水质和环境：氯金酸极易吸潮，对金属有强烈的腐蚀性，不能使用金属药匙，避免接触天平称盘。

其１％水溶液在４℃可稳定数月不变。

实验用水一般用双蒸馏水。

实验室中的尘粒要尽量减少，否则实验的结果将缺乏重复性。

金颗粒容易吸附于电极上使之堵塞，故不能用pH电极测定金溶液的pH值。

为了使溶液pH值不发生改变，应选用缓冲容量足够大的缓冲系统，一般采用柠檬酸磷酸盐(pH3～5.8)、Tris-HCL (pH5.8～8.3)和硼酸氢氧化钠(pH8.5～10.3)等缓冲系统。

但应注意不应使缓冲液浓度过高而使金溶胶自凝。

３、柠檬酸三钠还原法制备金溶胶：取0.01％氯金酸水溶液100ml 加热至沸，搅动下准确加入１％柠檬酸三钠水溶液0.7ml，金黄色的氯金酸水溶液在２分钟内变为紫红色，继续煮沸１５分钟，冷却后以蒸馏水恢复到原体积，如此制备的金溶胶其可见光区最高吸收峰在535nm，Ａ1cm/535=1.12。

金溶胶的光散射性与溶胶颗粒的大小密切相关，一旦颗粒大小发生变化，光散射也随之发生变异，产生肉眼可见的显著的颜色变化，这就是金溶胶用于免疫沉淀或称免疫凝集试验的基础。

金溶胶颗粒的直径和制备时加入的柠檬酸三钠量是密切相关的，保持其他条件恒定，仅改变加入的柠檬酸三钠量，可制得不同颜色的金溶胶，也就是不同粒径的金溶胶，见附表。

附表100 ml 氯金酸中柠檬酸三钠的加入量对金溶胶粒径的影响１％柠檬酸三钠ml 0.30 0.45 0.70 1.00 1.50 2.00金溶胶颜色蓝灰紫灰紫红红橙红橙吸收峰(nm) 220 240 535 525 522 518径粒(nm) 147 97.5 71.5 41 24.5 15４、柠檬酸三钠－鞣酸混合还原剂：用此混合还原剂可以得到比较满意的金溶胶，操作方法如下：取4ml１％柠檬酸三钠(Na3C6H5O7.2H2O)，加入0～5ml１％鞣酸，0～5ml 25mmo/L K2CO2（体积与鞣酸加入量相等），以双蒸馏水补至溶液最终体积为20ml，加热至60℃取1ml１％的HAuCl4，加于79ml双蒸馏水中，水浴加热至60℃，然后迅速将上述柠檬酸－鞣酸溶液加入，于此温度下保持一定时间，待溶液颜色变成深红色(约需0.5～1小时)后，将溶液加热至沸腾，保持沸腾５分钟即可。

胶体金免疫试纸条工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!胶体金免疫试纸条是一种快速检测病原微生物、蛋白质、细胞等生物标志物的诊断工具，其工艺流程如下：1. 试纸条原材料的选择与制备：- 选择合适的滤纸或硝酸纤维素膜作为试纸条的载体。

胶体金制备工序标准操作规程1. 目的为规范胶体金制备工序的操作，特制定本作业指导书。

2. 适用范围适用于胶体金液体制备工序的操作。

3. 职责胶体金制备岗位操作人员：按本SOP制备。

QA人员：监督本SOP的执行过程。

4. 内容4.1.生产前准备4.1.1 复核清场情况4.1.1.1 检查生产场地是否有上一次生产遗留的物料。

4.1.1.2 检查操作间的门窗、天棚、墙壁、地面、灯具是否干净、光洁明亮。

4.1.1.3 检查操作间内外是否清洁干净，是否无污迹、原料。

4.1.1.4 检查生产场地是否无上一次生产记录及与本次生产无关的文件。

4.1.1.5 检查所用量器是否校验合格并在有效期内。

4.1.1.6 检查是否有“清场合格证”，本班生产日期是否在清场效期内。

4.1.2根据生产记录中的配制指令，从车间原辅料柜中取出配液所需各种原辅料。

4.1.3.核对所用液体名称、数量是否符合生产指令的要求。

4.1.4所需的仪器：平底烧瓶、磁力电热套4.2. 金水制备4.2.1 量取所需的超纯水倒入适当大小的洁净烧瓶中。

4.2.2按照生产指令量取烧金溶液A加入烧瓶中4.2.3把烧瓶放在磁力电热套中，边搅拌，边加热直至沸腾。

4.2.4将搅拌档调到“4”，快速加入所需的烧金溶液B，继续保持沸腾5分钟，能看到颜色由黄变深，最后变成紫红色。

4.2.5 关闭加热器，用隔热手套将烧瓶移到桌上让胶体金在空气中自然完全冷却。

4.2.6标识：填写标识卡，插在黄色的待验牌里，挂在烧瓶上。

4.2.7请检，填写请验单，质量管理部QA抽样检验。

4.2.8储存：检验合格，换上绿色的合格牌，以封口膜封口，置半成品库2～8℃储存备用，4.2.9检验不合格按《不合格品控制程序》执行。

4.3整个操作过程中应及时填写生产记录。

4.4按《清场管理规程》清场，填写清场记录，并向QA请检，QA检查合格后，开具清场合格证。

将清场合格证挂于配料间，关闭电源，水源等，生产结束。

胶体金生产工艺
胶体金是一种常见的金纳米材料，具有良好的分散性和稳定性，广泛应用于催化、传感、生物医学等领域。

下面将介绍胶体金的一种常见的生产工艺。

胶体金的生产工艺可以分为化学还原法、溶胶-凝胶法和光化
学法等多种方法。

其中，化学还原法是最常用的一种方法，以下将介绍该方法的工艺流程。

首先，准备好所需的原材料。

常见的原材料有硫酸氨、
HAuCl4等。

接着，将硫酸氨和HAuCl4按照一定的配比加入到适量的溶剂中，通常选用水为溶剂。

溶剂的选择要考虑到反应的温度和压力条件。

然后，将溶剂中的原料放入反应器中，并控制好反应的温度和时间。

一般情况下，反应温度在室温下进行，反应时间则根据需要可在几分钟到几小时不等。

在反应过程中，要注意控制反应的pH值。

一般来说，在酸性
条件下反应可以得到较小的金纳米颗粒，而在碱性条件下反应则可得到较大的金纳米颗粒。

当反应时间到达后，将反应液进行过滤或离心，以将金纳米颗粒从反应液中分离出来。

过滤或离心的方法根据实际需求选择。

分离后的金纳米颗粒可以进行洗涤和纯化。

洗涤的目的是去除反应液中的杂质和未反应的原料。

常用的洗涤方法有多次重复过滤、离心和再悬浮等。

最后，通过适当的手段（如加热干燥、溶剂蒸发等）将金纳米颗粒集中成固体，即可得到胶体金产物。

需要注意的是，胶体金的生产工艺会受到各种因素的影响，如温度、浓度、溶剂选择等。

因此，在实际操作中需要根据具体情况进行调整和优化。

总之，胶体金的生产工艺是一个复杂而精细的过程，需要严格控制各个环节，才能得到高质量的产物。

胶体金生产工艺流程部门职责及设备配置需求本部门包括前端生产和后端生产两个部分。

一、前端生产部分：1.1 制水车间，主料库，原料库，配液/稀释/处理/黏膜/切割，标记室，喷金室，点膜室，烘房（干燥室），半成品库（光库，Buffer库，配批库，试纸条库）；1.2 后端生产部分：粘膜车间，切割车间，装配车间，成品库。

二、前端生产部分：2.1 制水车间：制备超纯水（纯化水系统）。

2.2 主料库：储存片材、玻璃纤维、聚酯膜、滤纸、NC膜等（控制湿度在30%以下）。

2.3 原料库：储存抗原、抗体等（4℃/-20℃冰箱，移液枪）。

2.4 配液/稀释/处理/黏膜/切割：1.配制/稀释缓冲液（分析天平、量筒、PH计、磁力搅拌器、移液枪、旋涡混合仪、药品柜、生物安全柜）；2.处理样本垫、金垫（自动化玻璃纤维、聚酯膜处理设备）；3.从主料库领取片材与NC膜进行黏膜（自动化黏膜机）；4.将处理好的样本垫按要求切割成需要的宽度（切割刀、直尺）。

2.5 标记室：制金、标记（灭菌器、高速离心机、温控磁力搅拌器、三角瓶量筒、移液枪、分析天平、紫外分光光度计、超声波清洗器）。

2.6 喷金室：喷金（喷金仪）。

2.7 点膜室：点膜（点膜仪）。

2.8 烘房（干燥室）：干燥喷金后的金垫，点膜后的片材（控制湿度20%以下）（干燥箱）。

2.9 半成品库：1.光库：储存烘房干燥后的金垫与片材，以及自动化处理干燥后的样本垫和金垫（控制湿度20%以下）（封口机）；2.Buffer库：储存缓冲液（4℃冰箱、量筒、移液枪）；3.配批库：组合好光库中喷金的金垫、点膜的片材、样本垫为一组配批（控制湿度20%以下）（封口机）；4.试纸条库：储存切割成单条的试纸条（控制湿度20%以下）（封口机）。

三、后端生产部分：3.1 粘膜车间：领取配批（QC检合格的半成品），根据不同产品不同要求组装成大卡（控制湿度20%以下）（封口机）。

3.2 切割车间：将组装好的大卡根据不同产品不同要求切割成试纸条（切割机、封口机）（控制湿度20%以下）。

人绒毛膜促性腺激素胶体金生产流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!人绒毛膜促性腺激素（hCG）胶体金生产流程主要包括以下几个步骤：1. 原料制备：首先需要提取人绒毛膜促性腺激素的原料，可以从人类的尿液或者血液中提取。
